Температурный график отопления 95 70 – График качественного регулирования температуры воды в системах отопления при различных расчетных и текущих температурах наружного воздуха (при расчетных перепадах температуры воды в системе отопления 95 - 70 и 105 - 70 град. c) приказ минжилкомхоза РСФСР от 05-01-89 8 об утверждении и введении в действие правил и норм технической эксплуатации жилищного фонда (2018). Актуально в 2018 году

Содержание

Отопительный график качественного регулирования отпуска тепла по среднесуточной температуре наружного воздуха

Просматривая статистику посещения нашего блога я заметил, что очень часто фигурируют такие поисковые фразы как, например, «какая должна быть температура теплоносителя при минус 5 на улице?». Решил выложить старый график качественного регулирования отпуска тепла по среднесуточной температуре наружного воздуха. Хочу предупредить тех, кто на основании этих цифр попытается выяснить отношения с ЖЭУ или тепловыми сетями: отопительные графики для каждого отдельного населенного пункта разные (я писал об этом в статье регулирование температуры теплоносителя). По данному графику работают тепловые сети в Уфе (Башкирия).

Так же хочу обратить внимание на то, что регулирование происходит по среднесуточной температуре наружного воздуха, так что, если, например, на улице ночью минус 15 градусов, а днем минус 5, то температура теплоносителя будет поддерживаться в соответствии с графиком по минус 10

оС.

Как правило, используются следующие температурные графики: 150/70, 130/70, 115/70, 105/70, 95/70. Выбирается график в зависимости от конкретных местных условий. Домовые системы отопления работают по графикам 105/70 и 95/70. По графикам 150, 130 и 115/70 работают магистральные тепловые сети.

Рассмотрим пример как пользоваться графиком. Предположим, на улице температура «минус 10 градусов». Тепловые сети работают по температурному графику 130/70, значит при -10 ^оС температура теплоносителя в подающем трубопроводе тепловой сети должна быть 85,6 градусов, в подающем трубопроводе системы отопления — 70,8 ^оС при графике 105/70 или 65,3 ^оС при графике 95/70. Температура воды после системы отопления должны быть 51,7 ^оС.

Как правило, значения температуры в подающем трубопроводе тепловых сетей при задании на теплоисточник округляются. Например, по графику должно быть 85,6 ^оС, а на ТЭЦ или котельной задается 87 градусов.

Температура наружного воздуха Тнв, ^оС	Температура сетевой воды в подающем трубопроводе Т1, ^оС			Температура воды в подающем трубопроводе системы отопления Т3, ^оС		Температура воды после системы отопления Т2, ^оС
Температура наружного воздуха Тнв, ^оС	150	130	115	105	95	Температура воды после системы отопления Т2, ^оС
8	53,2	50,2	46,4	43,4	41,2	35,8
7	55,7	52,3	48,2	45,0	42,7	36,8
6	58,1	54,4	50,0	46,6	44,1	37,7
5	60,5	56,5	51,8	48,2	45,5	38,7
4	62,9	58,5	53,5	49,8	46,9	39,6
3	65,3	60,5	55,3	51,4	48,3	40,6
2	67,7	62,6	57,0	52,9	49,7	41,5
1	70,0	64,5	58,8	54,5	51,0	42,4
0	72,4	66,5	60,5	56,0	52,4	43,3
-1	74,7	68,5	62,2	57,5	53,7	44,2
-2	77,0	70,4	63,8	59,0	55,0	45,0
-3	79,3	72,4	65,5	60,5	56,3	45,9
-4	81,6	74,3	67,2	62,0	57,6	46,7
-5	83,9	76,2	68,8	63,5	58,9	47,6
-6	86,2	78,1	70,4	65,0	60,2	48,4
-7	88,5	80,0	72,1	66,4	61,5	49,2
-8	90,8	81,9	73,7	67,9	62,8	50,1
-9	93,0	83,8	75,3	69,3	64,0	50,9
-10	95,3	85,6	76,9	70,8	65,3	51,7
-11	97,6	87,5	78,5	72,2	66,6	52,5
-12	99,8	89,3	80,1	73,6	67,8	53,3
-13	102,0	91,2	81,7	75,0	69,0	54,0
-14	104,3	93,0	83,3	76,4	70,3	54,8
-15	106,5	94,8	84,8	77,9	71,5	55,6
-16	108,7	96,6	86,4	79,3	72,7	56,3
-17	110,9	98,4	87,9	80,7	73,9	57,1
-18	113,1	100,2	89,5	82,0	75,1	57,9
-19	115,3	102,0	91,0	83,4	76,3	58,6
-20	117,5	103,8	92,6	84,8	77,5	59,4
-21	119,7	105,6	94,1	86,2	78,7	60,1
-22	121,9	107,4	95,6	87,6	79,9	60,8
-23	124,1	109,2	97,1	88,9	81,1	61,6
-24	126,3	110,9	98,6	90,3	82,3	62,3
-25	128,5	112,7	100,2	91,6	83,5	63,0
-26	130,6	114,4	101,7	93,0	84,6	63,7
-27	132,8	116,2	103,2	94,3	85,8	64,4
-28	135,0	117,9	104,7	95,7	87,0	65,1
-29	137,1	119,7	106,1	97,0	88,1	65,8
-30	139,3	121,4	107,6	98,4	89,3	66,5
-31	141,4	123,1	109,1	99,7	90,4	67,2
-32	143,6	124,9	110,6	101,0	94,6	67,9
-33	145,7	126,6	112,1	102,4	92,7	68,6
-34	147,9	128,3	113,5	103,7	93,9	69,3
-35	150,0	130,0	115,0	105,0	95,0	70,0

Прошу не ориентироваться на диаграмму в начале поста — она не соответствует данным из таблицы.

Расчет температурного графика

Методика расчета температурного графика описана в справочнике «Наладка и эксплуатация водяных тепловых сетей» (Глава 4, п. 4.4, с. 153,).

Это довольно трудоемкий и долгий процесс, так как для каждой температуры наружного воздуха нужно считать несколько значений: Т₁, Т₃, Т₂ и т. д.

К нашей радости у нас есть компьютер и табличный процессор MS Excel. Коллега по работе поделился со мной готовой таблицей для расчета температурного графика. Её в свое время сделала его жена, которая трудилась инженером группы режимов в тепловых сетях.

Таблица расчета температурного графика в MS Excel

Для того, чтобы Excel расчитал и построил график достаточно ввести несколько исходных значений:

расчетная температура в подающем трубопроводе тепловой сети Т₁
расчетная температура в обратном трубопроводе тепловой сети Т₂
расчетная температура в подающем трубопроводе системы отопления Т₃
Температура наружного воздуха Т_н.в.
Температура внутри помещения Т_в.п.
коэффициент «n» (он, как правило, не изменен и равен 0,25)
Минимальный и максимальный срез температурного графика Срез min, Срез max.

Ввод исходных данных в таблицу расчета температурного графика

Все. больше ничего от вас не требуется. Результаты вычислений будут в первой таблице листа. Она выделена жирной рамкой.

Диаграммы также перестроятся под новые значения.

Графическое изображение температурного графика

Также таблица считает температуру прямой сетевой воды с учетом скорости ветра.

Скачать расчет температурного графика

Поделись с друзьями

Похожее

energoworld.ru

Приложение д Температурный график (95 – 70) °с

Расчетная температура наружного воздуха	Температура воды в подающем трубопроводе	Температура воды в обратном трубопроводе	Расчетная температура наружного воздуха	Температура воды в подающем трубопроводе	Температура воды в обратном трубопроводе
+10	38,9	34,4	–13	72,4	55,2
+9	40,1	35,2	–14	73,5	55,8
+8	41,4	35,9	–15	74,7	56,5
+7	42,6	36,7	–16	75,8	57,2
+6	43,9	37,5	–17	76,9	57,8
+5	45,1	38,3	–18	78,1	58,5
+4	46,4	39,1	–19	79,2	59,2
+3	47,6	39,9	–20	80,3	59,9
+2	48,9	40,7	–21	81,5	60,5
+1	50,1	41,5	–22	82,6	61,2
0	51,3	42,3	–23	83,7	61,9
–1	52,6	43,1	–24	84,4	62,6
–2	53,8	43,8	–25	85,6	63,2
–3	55,1	44,7	–26	87,1	63,9
–4	56,4	45,5	–27	88,2	64,6
–5	57,6	46,2	–28	89,3	65,3
–6	58,8	47,0	–29	90,5	67,3
–7	60,1	47,8	–30	91,6	67,9
–8	64,5	51,8	–31	92,7	67,9
–9	65,6	52,5	–32	93,9	68,0
–10	66,7	53,1	–33	94,0	68,6
–11	67,9	53,8	–34	94,6	69,3
–12	69,0	54,5	–35	95,0	70,0

Приложение е

ЗАКРЫТАЯ СИСТЕМА ТЕПЛОСНАБЖЕНИЯ

ТВ1: G1 = 1V1; G2 =G1; Q = G1(h2 –h3)

ОТКРЫТАЯ СИСТЕМА ТЕПЛОСНАБЖЕНИЯ

С ВОДОРАЗБОРОМ В ТУПИКОВУЮ СИСТЕМУ ГВС

ТВ1: G1 = 1V1; G2 = 1V2; G3 = G1 – G2;

Q1 = G1(h2 – h3) + G3(h3 –hх)

Список литературы

1. Гершунский Б.С. Основы электроники. Киев, Вища школа, 1977.

2. Меерсон А.М. Радио-измерительная техника. – Ленинград.: Энергия, 1978. – 408с.

3. Мурин Г.А. Теплотехнические измерения. –М.: Энергия, 1979. –424с.

4. Спектор С.А. Электрические измерения физических величин. Учебное пособие. – Ленинград.:Энергоатомиздат,1987. –320с.

5. Тартаковский Д.Ф., Ястребов А.С. Метрология, стандартизация и технические средства измерений. – М.: Высшая школа, 2001.

6. Теплосчетчики ТСК7. Руководство по эксплуатации. – С- Петербург.: ЗАО ТЕПЛОКОМ, 2002.

7. Вычислитель количества теплоты ВКТ–7. Руководство по эксплуатации. – С- Петербург.: ЗАО ТЕПЛОКОМ, 2002.

Зуев Александр Владимирович

studfiles.net

Температурный график | Энергоответ

C началом отопительного сезона температура наружного воздуха начинает падать, и для поддержания комфортной температуры в помещении (18-22С) включается система отопления. С понижением температуры наружного воздуха потери тепла в помещениях увеличиваются, что приводит к необходимости повышать температуру теплоносителя в тепловой сети и системе отопления. Это и привело к созданию температурного графика.

Температурный график – представляет собой зависимость температуры смеси (теплоноститель, который идет в систему отопления)/прямой сетевой воды и обратной сетевой воды от температуры наружного воздуха (т.е окружающей среды).

Существует 2 типа температурных графиков:

Температурный график качественного регулирования системы отопления

Обычно это 95/70 и 105/70 – в зависимости от проектного решения.

Скачать температурный график

Согласно температурному графику настраивается САР (система автоматического регулирования) системы отопления, задается температура смеси(теплоносителя подаваемого в систему отопления) и контролируется температура обратной сетевой (не должна превышать 3 С согласно графика).

Температурный график тепловой сети – зависимость температуры прямой сетевой воды от температуры наружного воздуха.
Учитывая тепловые потери в тепловых сетях и технико-экономические показатели работы теплоисточника, разрабатывается температурный график тепловой сети. Существуют графики 150/70, 130/70 (есть и другие) со срезкой на 105 С.
График выдается энергоснабжающей организацией (организацией владеющей теплоисточником ), собственного говоря от теплоисточника (котельная, ТЭЦ) и зависит график тепловой сети.
Температурный график зоны теплоснабжения МТЭЦ-3 и МТЭЦ-4

График зависимости наружной и внутренней температуры
Централизованное теплоснабжение крупной котельной (ТЭЦ), стоящей в значительном удалении от города. В этом случае, теплоснабжающая организация, учитывая тепловые потери в сетях, выбирает систему с температурным графиком: 150/70, 130/70 или 105/70. Первая цифра – это температура воды в подающем трубопроводе, вторая цифра – температура воды в обратном теплопроводе.
Небольшие котельные, которые расположены недалеко от жилых домов. В этом случае, выбирается температурный график 105/70, 95/70.
Индивидуальный котел, устанавливаемый на частный дом. Наиболее приемлем график 95/70. Хотя можно температуру подачи еще больше уменьшить, так как тепловых потерь практически не будет. Современные котлы работают в автоматическом режиме и поддерживают постоянную температуру в подающем теплопроводе. Температурный график 95/70 говорит сам за себя. Температура на входе в дом должна быть 95 °C, а на выходе — 70 °C.
В советские времена, когда все было государственным, выдерживались все параметры температурных графиков. Если по графику должна быть температура на подаче 100 градусов, то столько и будет. Такую температуру подавать жителям нельзя, поэтому проектировались элеваторные узлы. Вода с обратного трубопровода, остывшая, подмешивалась в подающую систему, тем самым понижая температуру подачи до нормативной. В наши времена всеобщей экономии необходимость элеваторных узлов отпадает. Все теплоснабжающие организации перешли на температурный график системы отопления 95/70. Согласно этого графика температура теплоносителя 95 °C будет, когда температура на улице будет -35 °C. Как правило, температура на входе в дом уже не требует разбавления. Поэтому, все элеваторные узлы необходимо ликвидировать, либо реконструировать. Вместо конусоидальных участков, уменьшающих и скорость и объем потока — поставить прямые трубы. Подводящую трубу от обратного трубопровода заглушить стальной заглушкой. Это одна из мер теплосбережения. Необходимо также утеплять фасады домов, окна. Менять старые трубы и батареи на новые — современные. Эти меры позволят повысить температуру воздуха в жилищах, а значит можно экономить на температуре отопления. Понижение температуры на улице сразу отражается у жителей в квитанциях.
температурный график отопления
Большинство советских городов построено с «открытой» системой теплоснабжения. Это когда вода от котельной доходит напрямую до потребителей в домах и расходуется на личные нужды граждан и отопление. При реконструкциях систем и при строительстве новых систем теплоснабжения применяется «закрытая» система. Вода с котельной доходит до теплопункта в микрорайоне, где нагревает воду до 95 °C, уходящую на дома. Получается два замкнутых кольца. Это система позволяет теплоснабжающим организациям значительно экономить ресурсы для нагрева воды. Ведь, объем нагретой воды, уходящий из котельной будет практически таким же на входе в котельную. Нет необходимости добирать в систему холодную воду.
Существуют методические рекомендации построения температурных графиков отопления, утвержденный Правительством РФ. Суть методик сводится к тому: сколько кубических метров нужно обогреть и сколько человек должны пользоваться горячей водой.
Температурные графики бывают:
оптимальные. Теплоресурс котельной идет исключительно на отопление домов. Регулирование температур происходит на котельной. Температура на подаче – 95 °C.
повышенные. Теплоресурс котельной идет на отопление домов и горячее водоснабжение. Двухтрубная система заходит в дом. Одна труба – это отопление, другая труба – горячее водоснабжение. Температура на подаче 80 – 95 °C.
скорректированные. Теплоресурс котельной идет на отопление домов и горячее водоснабжение. Однотрубная система подходит к дому. С одной трубы в доме берется теплоресурс на отопление и горячая вода для жителей. Температура на подаче – 95 – 105 °C.
Как выполнять температурный график отопления. Можно тремя способами:
качественным (регулирование температуры теплоносителя).
количественным (регулирование объема теплоносителя путем включения дополнительных насосов на обратном трубопроводе, либо установка элеваторов и шайб).
качественно-количественным (регулировать и температуру и объем теплоносителя).
Преобладает количественный способ, который не всегда способен выдержать температурный график отопления.
Борьба с теплоснабжающими организациями. Эту борьбу ведут управляющие компании. По законодательству управляющая компания обязана заключить договор с теплоснабжающей организацией. Будет это договор поставки теплоресурса или просто договор о взаимодействии, решает управляющая компания. Приложением к этому договору будет температурный график отопления. Теплоснабжающая организация обязана утвердить температурные схемы в администрации города. Теплоснабжающая организация поставляет теплоресурс до стены дома, то есть до узлов учета. Кстати, законодательством установлено, что тепловики обязаны устанавливать узлы учета в домах за свой счет с рассрочкой уплаты стоимости для жителей. Так вот, имея приборы учета на входе и выходе из дома можно контролировать температуру отопления ежедневно. Берем температурную таблицу, смотрим температуру воздуха на метео сайте и находим в таблице показатели, которые должны быть. Если есть отклонения нужно жаловаться. Даже если отклонения в большую сторону, жители и заплатят больше. При этом будут открывать форточки и проветривать помещения. Жаловаться на недостаточную температуру необходимо в теплоснабжающую организацию. Если реакции нет, пишем в администрацию города и Роспотребнадзор.
До недавнего времени действовал повышающий коэффициент на стоимость тепла жителям домов, не оборудованными общедомовыми счетчиками учета. По нерасторопности управляющих организаций и тепловиков, пострадали простые жители.
Важный показатель в температурном графике отопления является показатель температуры обратного трубопровода сети. Во всех графиках это показатель 70 °C. При сильных морозах, когда теплопотери увеличиваются, теплоснабжающие организации вынуждены включать дополнительные насосы на обратном трубопроводе. Эта мера увеличивает скорость движения воды по трубам, и, следовательно, при этом теплоотдача увеличивается, а температура в сети сохраняется.
Опять же, в период всеобщей экономии, заставить тепловиков включать дополнительные насосы, а значить увеличивать затраты на электроэнергию, очень проблематично.
Рассчитывается температурный график отопления исходя из следующих показателей:
температура окружающего воздуха;
температура подающего трубопровода;
температура обратного трубопровода;
объем потребляемой тепловой энергии дома;
необходимый объем тепловой энергии.
Для разных помещений температурный график разный. Для детских учреждений (школы, сады, дворцы искусства, больницы) температура в помещении должна быть в пределах от +18 до +23 градусов по санитарно-эпидемиологическим нормам.
Для спортивных помещений – 18 °C.
Для жилых помещений – в квартирах не ниже +18 °C, в угловых комнатах + 20 °C.
Для нежилых помещений – 16-18 °C. Исходя из этих параметров и строятся графики отопления.
Рассчитать температурный график для частного дома проще, так как оборудование монтируется прямо в доме. Рачительный хозяин проведет отопление в гараж, баню, хозяйственные постройки. Нагрузка на котел увеличится. Подсчитываем тепловую нагрузку в зависимости от максимально низких температур воздуха прошлых периодов. Выбираем оборудование по мощности в кВт. Наиболее экономически выгодный и экологичный является котел на природном газе. Если к вам заведен газ, это уже пол-дела сделано. Можно также использовать газ в баллонах. У себя дома не надо придерживаться стандартных температурных графиков 105/70 или 95/70 и не важно, что температура в обратном трубопроводе будет не 70 °C. Регулируйте температуру в сети на свое усмотрение.
Кстати, многие жители городов хотели бы поставить индивидуальные счетчики на тепло и самим контролировать температурный график. Обращаются в теплоснабжающие организации. И там слышат такие ответы. Большинство домов в стране построено по вертикальной системе теплоснабжения. Вода подается снизу – вверх, реже: сверху-вниз. При такой системе установка счетчиков тепла запрещена законодательно. Если даже специализированная организация вам установит эти счетчики, то теплоснабжающая организация эти счетчики просто не примет в эксплуатацию. То есть, экономии не получиться. Установка счетчиков возможна только при горизонтальной разводке отопления.
Иначе говоря, когда труба с отоплением приходит в ваше жилище не сверху, не снизу, а из коридора подъезда – горизонтально. На месте входа и выхода труб отопления можно поставить индивидуальные счетчики учета тепла. Установка таких счетчиков окупается за два года. Все дома сейчас строятся именно с такой системой разводки. Приборы отопления снабжены ручками (кранами) управления. Если в квартире на ваш взгляд температура высокая, то можно сэкономить и убавить подачу отопления.
Только сами себя мы спасем от замерзания.
myaquahouse.ru
подача теплоносителя, температура наружного воздуха для расчета, отопительный сезон
Содержание:
Существуют определенные закономерности, по которым меняется температура теплоносителя в центральном отоплении. Для того, чтобы адекватно прослеживать эти колебания, существуют специальные графики.
Причины температурных изменений
Для начала важно понять несколько моментов:
Когда изменяются погодные условия, это автоматически влечет за собой изменение теплопотерь. При наступлении холодов для поддержания в жилище оптимального микроклимата тратится на порядок больше тепловой энергии, чем в теплый период. При этом уровень расходуемого тепла рассчитывается не точной температурой уличного воздуха: для этого используется т.н. «дельта» разницы между улицей и внутренними помещениями. К примеру, +25 градусов в квартире и -20 за ее стенами повлекут за собой точно такие же затраты тепла, как при +18 и -27 соответственно.

Постоянство теплового потока от батарей отопления обеспечивается стабильной температурой теплоносителя. При снижении температуры в помещении будет наблюдаться некоторый подъем температуры радиаторов: этому способствует увеличение дельты между теплоносителем и воздухом в помещении. В любом случае, это не сможет адекватно компенсировать возрастание тепловых потерь посредством через стены. Объясняется это установкой ограничений для нижней границы температуры в жилище действующим СНиПом на уровне +18-22 градусов.

Логичнее всего решить возникшую проблему увеличения потерь повышением температуры теплоносителя. Важно, чтобы ее возрастание происходило параллельно снижению температуры воздуха за окном: чем там холоднее, тем большие потери тепла нуждаются в восполнении. Для облегчения ориентации в этом вопросе на каком-то этапе было решено создать специальные таблицы согласования обоих значений. Исходя из этого, можно сказать, что под температурным графиком системы отопления подразумевается выведение зависимости уровня нагрева воды в подающем и обратном трубопроводе по отношению к температурному режиму на улице.
Особенности температурного графика

Вышеупомянутые графики встречаются в двух разновидностях:
Для сетей теплоподачи.

Для системы отопления внутри дома.

Для понимания того, чем отличаются оба этих понятия, желательно для начала разобраться в особенностях работы централизованного отопления.
Связка между ТЭЦ и тепловыми сетями
Назначением этой комбинации является сообщение теплоносителю должного уровня нагрева, с последующей транспортировкой его к месту потребления. Теплотрассы обычно имеют длину в несколько десятков километров, при общей площади поверхности в десятки тысяч квадратных метров. Хотя магистральные сети и подвергаются тщательной теплоизоляции, без теплопотерь обойтись невозможно.
По ходу движения между ТЭЦ (или котельной) и жилыми помещениями наблюдается некоторое остывание технической воды. Сам по себе напрашивается вывод: чтобы донести до потребителя приемлемый уровень нагрева теплоносителя, его необходимо подавать внутрь теплотрассы из ТЭЦ в максимально нагретом состоянии. Повешение температуры ограничено точкой кипения. Ее можно сместить в сторону повышения температуры, если увеличивать давление в трубах.

Стандартный показатель давления в подающей трубы теплотрассы находится в пределах 7-8 атм. Данный уровень, несмотря на потери напора по ходу транспортировки теплоносителя, дает возможность обеспечить эффективную работу отопительной системы в зданиях высотой до 16 этажей. При этом дополнительные насосы обычно не нужны.

Очень важно то, что такое давление не создает опасности для системы в целом: трассы, стояки, подводки, смесительные шланги и другие узлы сохраняют свою работоспособность длительное время. Учитывая определенный запас для верхнего предела температуры подачи, его значение берется, как +150 градусов. Пролегание самых стандартных температурных графиков подачи теплоносителя в систему отопления проходит в промежутке между 150/70 — 105/70 (температуры подающей и обратной трассы).

Особенности подачи теплоносителя в систему отопления
Домовая система отопления характеризуется наличием ряда дополнительных ограничений:
Значение наибольшего нагрева теплоносителя в контуре ограничено показателем +95 градусов для двухтрубной системы и +105 для однотрубной системы отопления. Следует заметить, что дошкольные воспитательные учреждения характеризуются наличием более строгих ограничений: там температура батарей не должна подниматься выше +37 градусов. Чтобы компенсировать такое уменьшение температуры подачи, приходится наращивать число радиаторных секций. Внутренние помещения детских садов, расположенных в регионах с особо суровыми климатическими условиями, буквально напичканы батареями.

Желательно добиться минимальной температурной дельты графика подачи отопления между подающим и обратным трубопроводами: в противном случае степень нагрева радиаторных секций в здании будет иметь большую разницу. Для этого теплоноситель внутри системы должен двигаться максимально быстро. Однако тут есть своя опасность: из-за высокой скорости циркуляции воды внутри отопительного контура ее температура на выходе обратно в трассу будет излишне высокой. В итоге это может привести к серьезным нарушениям в работе ТЭЦ.

Для преодоления возникшей проблемы каждый дом оснащается одним или несколькими элеваторными модулями. Благодаря им поток воды из подающего трубопровода разбавляется порцией из обратки. Используя эту смесь, можно добиться быстрой циркуляции значительных объемов теплоносителя, не подвергая при этом опасности излишнего нагрева обратный трубопровод магистрали. Система отопления внутри жилищ задается отдельным температурным графиком отопления, где учитывается наличие элеватора. Двухтрубные контуры обслуживаются отопительным температурным графиком 95-70, однотрубные — 105-70 (такие схемы почти не встречаются в многоэтажных зданиях). Читайте также: «Какая температура должна быть в батареях центрального отопления – нормы и стандарты».
Влияние климатических зон на температуру наружного воздуха

Главным фактором, напрямую влияющим на составление температурного графика на отопительный сезон, выступает расчетная зимняя температура. По ходу составления стараются добиться того, чтобы наибольшие значения (95/70 и 105/70) при максимальных морозах гарантировали нужную СНиП температуру. Температура наружного воздуха для расчета отопления берется из специальной таблицы климатических зон.

Особенности регулировки
Параметры тепловых трасс находятся в зоне ответственности руководства ТЭЦ и теплосетей. В то же время за параметры сети внутри здания отвечают работники ЖЭКа. В основном жалобы жильцов на холод касаются отклонений в нижнюю сторону. Намного реже встречаются ситуации, когда замеры внутри тепловиков свидетельствуют о повышенной температуре обратки.
Существует несколько способов нормализации параметров системы, которые можно реализовать самостоятельно:
Рассверливание сопла. Решить проблему занижения температуры жидкости в обратке можно путем расширения элеваторного сопла. Для этого нужно закрыть все задвижки и вентили на элеваторе. После этого модуль снимают, вытаскивают его сопло и рассверливают на 0,5-1 мм. После сборки элеватора его запускают для стравливания воздуха в обратном порядке. Паронитовые уплотнители на фланцах рекомендуется заменить резиновыми: их изготовляют по размеру фланца из автомобильной камеры.

Глушение подсоса. В экстремальных случаях (при наступлении сверхнизких морозов) сопло можно вообще демонтировать. В таком случае возникает угроза того, что подсос начнет выполнять функцию перемычки: чтобы это не допустить, его глушат. Для этого используется стальной блин толщиной от 1 мм. Данный способ является экстренным, т.к. это может спровоцировать скачок температуры батарей до +130 градусов.

Управление перепадом. Временным способом решения проблемы повышения температуры является корректировка перепада элеваторной задвижкой. Для этого необходимо перенаправить ГВС на подающую трубу: обратка при этом оснащается манометром. Входную задвижку обратного трубопровода полностью закрывают. Далее нужно понемногу открывать вентиль, постоянно сверяя свои действия с показаниями манометра.

Просто закрытая задвижка может спровоцировать остановку и разморозку контура. Снижение разницы достигается благодаря росту давления на обратке (0,2 атм./сутки). Температуру в системе необходимо проверять каждый день: она должна соответствовать отопительному температурному графику.


teplospec.com
инструкция по монтажу своими руками, 95 70, видео, цена, фото

Температурный график системы отопления 95 -70 градусов Цельсия – это самый востребованный температурный график. По большому счёту можно с уверенностью сказать, что все системы центрального отопления работают в этом режиме. Исключением являются только здания с автономным отоплением.
Но и в автономных системах могут быть исключения при использовании конденсационных котлов.
При использовании котлов работающих по конденсационному принципу температурные графики отопления имеют свойство быть ниже.

Температура в трубопроводах в зависимости от температуры внешнего воздуха
Применение конденсационных котлов
К примеру, при максимальной нагрузке для конденсационного котла, будет режим 35-15 градусов. Это объясняется тем, что котел добирает теплоту из уходящих газов. Одним словом, при других параметрах, к примеру, тех же 90-70, он не сможет эффективно работать.
Отличительными свойствами конденсационных котлов является:
высокое КПД;
экономичность;
оптимальное КПД при минимальной нагрузке;
качество материалов;
высокая цена.
Вы много раз слышали, что КПД конденсационного котла около 108%. Действительно, инструкция говорит то же самое.

Конденсационный котел Valliant
Но как так может быть, ведь нас ещё со школьной парты учили, что больше 100% не бывает.
Все дело в том, что при подсчете КПД обычных котлов, максимумом берется именно 100%.
Но обычные газовые котлы для отопления частного дома просто выкидывают дымовые газы в атмосферу, а конденсационные утилизируют часть уходящей теплоты. Последняя в дальнейшем пойдет на обогрев.
Ту теплоту, которая будет утилизирована и использована по второму кругу и прибавляют к КПД котла. Обычно конденсационный котел утилизирует до 15% дымовых уходящих газов, именно эта цифра и слаживается с КПД котла (примерно 93%). В итоге получается число 108%.
Бесспорно, утилизация теплоты это нужная вещь, но сам котел для такой работы стоит немалых средств.
Высокая цена котла из-за нержавеющего теплообменного оборудования, которое утилизирует тепло на последнем тракте дымохода.
Если вместо такого нержавеющего оборудования поставить обычное железное, то оно придет в негодность через очень короткий промежуток времени. Так как содержащаяся влага в уходящих газах имеет агрессивные свойства.
Главная особенность конденсационных котлов заключается в том, что они достигают максимальную экономичность при минимальных нагрузках.
Обычные котлы (газовые отопители) наоборот достигают пика экономности при максимальной нагрузке.
Прелесть этого полезного свойства в том, что во время всего отопительного периода, нагрузка на отопление не все время максимальна.
От силы 5-6 дней обычный котел работает на максимум. Поэтому обычный котел не может сравниться по характеристикам с конденсационным котлом, который имеет максимальные показатели при минимальных нагрузках.
Фото такого котла вы можете увидеть чуть выше, а видео с его работой легко можно найти в интернете.

Принцип работы
Обычная система отопления
Можно с уверенностью сказать, что температурный график отопления 95 – 70 наиболее востребован.
Объясняется это тем, что все дома, которые получают теплоснабжение от центральных источников теплоты, рассчитаны под работу по такому режиму. А таких домов у нас более 90%.

Районная котельная
Принцип работы такого получения теплоты происходит в несколько этапов:
источник теплоты (районная котельная), производит нагрев воды;
нагретая вода, через магистральные и распределительные сети движется к потребителям;
в доме у потребителей, чаще всего в подвале, через элеваторный узел горячая вода смешивается с водой из системы отопления, так называемой обраткой, температура которой не более 70 градусов, и далее нагревается до температуры 95 градусов;
дальше нагретая вода (та которая 95 градусов), проходит через отопительные приборы системы отопления, обогревает помещения и опять возвращается к элеватору.
Совет. Если у вас кооперативный дом или общество совладельцев домов, то вы можете настроить элеватор своими руками, но для этого требуется строго соблюдать инструкцию и правильно выполнить расчет дроссельной шайбы.
Плохой обогрев системы отопления
Очень часто приходится слышать, что отопление у людей работает плохо и у них холодно в помещениях.
Объяснением этому может быть много причин, наиболее распространенные это:
график температурный системы отопления не соблюден, возможно, неправильно рассчитан элеватор;
домовая система отопления сильно загрязнена, что сильно ухудшает проход воды по стоякам;
замулившиеся радиаторы отопления;
самовольное изменение системы отопления;
плохая теплоизоляция стен и окон.
Часто распространенная ошибка – это неверно рассчитанное сопло элеватора. Вследствие чего функция подмешивания воды и работа всего элеватора в целом нарушена.
Такое могло произойти по нескольким причинам:
халатности и необученности персонала по эксплуатации;
неверно выполненными расчетами в техническом отделе.
В течение многих лет эксплуатации систем отопления, люди редко задумываются о надобности прочистки своих систем теплообеспечения. По большому счету это касается зданий, которые построены во времена советского союза.
Все системы отопления должны проходить гидропневматическую промывку перед каждым отопительным сезоном. Но это соблюдается только на бумаге, так как ЖЕКи и прочие организации выполняют эти работы только на бумаге.
Вследствие этого засоряются стенки стояков, а последние становятся меньше в диаметре, что нарушает гидравлику всей системы отопления в целом. Уменьшается количество пропускаемой теплоты, то есть кому- то её попросту не хватает.
Выполнить гидропневматическую продувку можно и своими руками, достаточно иметь компрессор и желание.
То же самое касается и чистки радиаторов отопления. За многие годы эксплуатации радиаторы внутри скапливают много грязи, ила и прочих дефектов. Периодически, хотя бы раз в три года, нужно их отсоединять и промывать.
Грязные радиаторы сильно ухудшают тепловую отдачу в вашем помещении.
Самый распространенный момент – это самовольное изменение и перепланировка систем отопления. При замене металлических старых труб на металлопластиковые не соблюдаются диаметры. А то и вообще добавляются различные изгибы, что увеличивает местные сопротивления и ухудшает качество отопления.

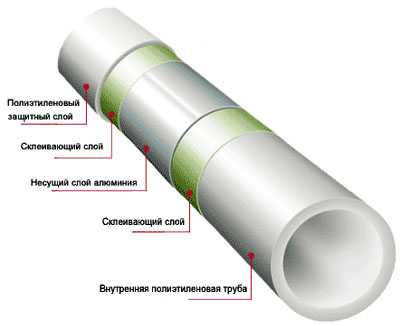

Металлопластиковая труба
Очень часто при такой самовольной реконструкции и замене батарей отопления газосваркой меняется и число секций радиаторов. И действительно, почему бы не поставить себе побольше секций? Но в итоге ваш сосед по дому, живущий после вас получит меньше необходимой ему теплоты для обогрева. А сильней всего пострадает последний сосед, который недополучит теплоту больше всех.
Немаловажную роль играет термическое сопротивление ограждающих конструкций, окон и дверей. Как показывает статистика, через них может уходить до 60% теплоты.
Элеваторный узел
Как уже мы говорили выше, все водоструйные элеваторы предназначены для подмешивания воды из подающей магистрали тепловых сетей в обратку системы отопления. Благодаря этому процессу создается циркуляция системы и напор.
Что касается материала применяемого для их изготовления, то применяют и чугун, и сталь.
Рассмотрим принцип работы элеватора по фото приведенному ниже.

Принцип работы элеватора
Через патрубок 1 вода из тепловых сетей проходит через сопло эжектора и с большой скоростью попадает в камеру смешения 3. Там к ней подмешивается вода из обратки системы отопления здания, последняя подается через патрубок 5.
Вода, которая получилась в итоге, направляется в подачу системы отопления через диффузор 4.
Для того чтобы элеватор правильно функционировал, нужно чтобы горловина его была верно подобрана. Чтобы это сделать производятся вычисления с помощью формулы ниже:
Где ΔРнас — расчётное циркуляционное давление в системе отопления, Па;
Gсм- расход воды в отопительной системе кг/ч.
К сведению!
Правда, для такого расчета понадобиться схема отопления здания.
Внешний вид элеваторного узла
Теплой вам зимы!

otoplenie-gid.ru
Температурный график отопления — AQUEO.RU
Подача тепла в помещение связана с простейшим температурным графиком. Температурные значения воды, которая подается из котельной, не изменяются в помещении. Они имеют стандартные значения и находятся в пределах от +70ºС до +95ºС. Такой температурный график системы отопления является самым востребованным.
Регулировка температуры воздуха в доме
Не везде на территории страны есть централизованное отопление, поэтому многие жители устанавливают независимые системы. Их температурный график отличается от первого варианта. В этом случае температурные показатели значительно снижены. Они зависят от эффективности современных котлов отопления.
Если температура доходит до +35ºС, то котел будет работать на максимальной мощности. Это зависит от нагревательного элемента, где тепловая энергия может забираться уходящими газами. Если температурные значения будут больше +70ºС, то производительность котла падает. В таком случае в его технической характеристике указывается КПД 100%.
Температурный график и его расчет
Как будет выглядеть график, зависит от температуры наружного воздуха. Чем больше отрицательное значение наружной температуры, тем больше теплопотери. Многие не знают, откуда брать данный показатель. Эта температура прописана в нормативных документах. За расчетное значение принимают температуры самой холодной пятидневки, причем берется самое низкое значение за последние 50 лет.
График зависимости наружной и внутренней температуры
На графике представлена зависимость наружной и внутренней температуры. Допустим, температура наружного воздуха равна -17ºС. Проведя вверх линию до пересечения с t2, получим точку, характеризующую температуру воды в системе отопления.
Благодаря температурному графику, можно подготовить систему отопления даже под самые суровые условия. Также он сокращает материальные затраты на установку отопительной системы. Если рассматривать этот фактор с точки зрения массового строительства, экономия является существенной.
Температура внутри помещения зависит от температуры теплоносителя, а также других факторов:
Температура наружного воздуха. Чем она меньше, тем отрицательнее это сказывается на отоплении;
Ветер. При возникновении сильного ветра теплопотери увеличиваются;
Температура внутри помещения зависит от теплоизоляции конструктивных элементов здания.
За последние 5 лет принципы строительства изменились. Строители увеличивают стоимость дома с помощью теплоизоляции элементов. Как правило, это касается подвалов, крыш, фундаментов. Эти дорогостоящие мероприятия впоследствии позволяют жильцам экономить на системе отопления.
Температурный график отопления
На графике показывается зависимость температуры наружного и внутреннего воздуха. Чем ниже температура наружного воздуха, тем выше будет температура теплоносителя в системе.
Температурный график разрабатывается для каждого города во время отопительного периода. В малых населенных пунктах составляется температурный график котельной, которая обеспечивает необходимое количество теплоносителя потребителю.
Изменять температурный график можно несколькими способами:
количественным – характеризуется изменением расхода теплоносителя, подаваемого в систему отопления;
качественным – состоит в регулировании температуры теплоносителя перед подачей в помещения;
временным – дискретный метод подачи воды в систему.
Температурный график представляет собой график отопительных трубопроводов, который распределяет отопительную нагрузку и регулируется с помощью централизованных систем. Существует также повышенный график, он создается для замкнутой системы отопления, то есть для обеспечения подачи горячего теплоносителя в подключаемые объекты. При применении открытой системы необходимо проводить корректировку температурного графика, так как теплоноситель расходуется не только на отопление, но и бытовое водопотребление.
Расчет температурного графика производится по простому методу. Чтобы его построить, необходимы исходные температурные данные воздуха:
наружного;
в помещении;
в подающем и обратном трубопроводе;
на выходе из здания.
Кроме того, следует знать номинальную тепловую нагрузку. Все остальные коэффициенты нормируются справочной документацией. Расчет системы производится для любого температурного графика, в зависимости от назначения помещения. Например, для крупных промышленных и гражданских объектов составляется график 150/70, 130/70, 115/70. Для жилых домов этот показатель составляет 105/70 и 95/70. Первый показатель показывает температуру на подачи, а второй — на обратке. Результаты расчетов заносятся в специальную таблицу, где показывается температура в определенных точках отопительной системы, в зависимости от наружной температуры воздуха.
Основным фактором при расчете температурного графика является наружная температура воздуха. Расчетная таблица должна быть составлена так, чтобы максимальные значения температуры теплоносителя в системе отопления (график 95/70) обеспечивали обогрев помещения. Температуры в помещении предусмотрены нормативными документами.
Температура отопительных приборов
Температура отопительных приборов
Основной показатель — температура отопительных приборов. Идеальным температурным графиком для отопления является 90/70ºС. Добиться такого показателя невозможно, так как температура внутри помещения должна быть не одинаковой. Она определяется в зависимости от назначения помещения.
В соответствии со стандартами, температура в угловой жилой комнате составляет +20ºС, в остальных – +18ºС; в ванной – +25ºС. Если наружная температура воздуха равна -30ºС, то показатели увеличиваются на 2ºС.
Кроме того, существует нормы для других типов помещений:
в помещениях, где находятся дети – +18ºС до +23ºС;
детские учебные учреждения – +21ºС;
в культурных заведениях с массовым посещением – +16ºС до +21ºС.
Такая область температурных значений составлена для всех видов помещений. Она зависит от выполняемых движений внутри комнаты: чем их больше, тем меньше температура воздуха. Например, в спортивных учреждениях люди много двигаются, поэтому температура составляет всего +18ºС.
Температура воздуха в помещении
Существуют определенные факторы, от которых зависит температура отопительных приборов:
Температура наружного воздуха;
Вид системы отопления и перепад температур: для однотрубной системы – +105ºС, а для однотрубной – +95ºС. Соответственно перепады в для первой области составляют 105/70ºС, а для второй – 95/70ºС;
Направление подачи теплоносителя в отопительные приборы. При верхней подаче разница должна быть 2 ºС, при нижней – 3ºС;
Вид отопительных приборов: теплоотдачи отличаются, поэтому будет отличаться температурный график.
В первую очередь, температура теплоносителя зависит от наружного воздуха. Например, на улице температура равна 0ºС. При этом температурный режим в радиаторах должен быть равен на подаче 40-45ºС, а на обратке – 38ºС. При температуре воздуха ниже нуля, например, -20ºС, эти показатели изменяются. В данном случае температура подачи становится равна 77/55ºС. Если показатель температуры доходит до -40ºС, то показатели становятся стандартными, то есть на подаче +95/105ºС, а на обратке – +70ºС.
Дополнительные параметры
Чтобы определенная температура теплоносителя дошла до потребителя, необходимо следить за состоянием наружного воздуха. Например, если она составляет -40ºС, котельная должна подавать горячую воду с показателем в +130ºС. По ходу теплоноситель теряет тепло, но все равно температура остается большой при поступлении в квартиры. Оптимальное значение +95ºС. Для этого в подвалах монтируют элеваторный узел, служащий для смешивания горячей воды из котельной и теплоносителя с обратного трубопровода.
За теплотрассу отвечает несколько учреждений. За подачу горячего теплоносителя в систему отопления следит котельная, а за состоянием трубопроводов – городские тепловые сети. За элеваторный элемент несет ответственность ЖЕК. Поэтому чтобы решить проблему подачи теплоносителя в новый дом, необходимо обращаться в разные конторы.
Монтаж отопительных приборов производят в соответствии с нормативными документами. Если собственник сам производит замену батареи, то он отвечает за функционирование отопительной системы и изменение температурного режима.
Способы регулировки
Демонтаж элеваторного узла
Если за параметры теплоносителя, выходящего из теплого пункта, отвечает котельная, то за температуру внутри помещения должны отвечать работники ЖЕКа. Многие жильцы жалуются на холод в квартирах. Это происходит из-за отклонения температурного графика. В редких случаях бывает, что температура повышается на определенное значение.
Регулировку параметров отопления можно произвести тремя способами:
Рассверливание сопла.
Если температура теплоносителя на подаче и обратке существенно занижена, то необходимо увеличить диаметр сопла элеватора. Таким образом, через него будет проходить больше жидкости.
Как это осуществить? Для начала перекрывается запорная арматура (домовые задвижки и краны на элеваторном узле). Далее снимается элеватор и сопло. Затем его рассверливают на 0,5-2 мм, в зависимости от того, насколько необходимо повысить температуру теплоносителя. После этих процедур, элеватор монтируется на прежнее место и запускается в эксплуатацию.
Чтобы обеспечить достаточную герметичность фланцевого соединения, необходимо заменить паронитовые прокладки на резиновые.
Глушение подсоса.
При сильных холодах, когда возникает проблема замерзания отопительной системы в квартире, сопло можно полностью снять. В этом случае подсос может стать перемычкой. Для этого необходимо его заглушить с помощью стального блина, толщиной в 1 мм. Такой процесс выполняется только в критических ситуациях, так как температура в трубопроводах и отопительных приборах будет достигать 130ºС.
Регулировка перепада.
В середине отопительного периода может возникнуть значительное повышение температуры. Поэтому необходимо регулировать ее с помощью специальной задвижки на элеваторе. Для этого подачу горячего теплоносителя переключают на подающий трубопровод. На обратку монтируется манометр. Регулировка происходит путем закрытия задвижки на подающем трубопроводе. Далее задвижка приоткрывается, при этом следует контролировать давление с помощью манометра. Если ее просто открыть, то возникнет просадка щечек. То есть повышение перепада давления происходит на обратном трубопроводе. Каждый день показатель увеличивается на 0,2 атмосферу, причем температуру в системе отопления необходимо постоянно контролировать.
Теплоснабжение. Видео
Как устроено теплоснабжение частных и многоквартирных домов, можно узнать из видео ниже.
При составлении температурного графика отопления необходимо учитывать различные факторы. В этот список входят не только конструктивные элементы здания, но температура наружного воздуха, а также вид системы отопления.
Facebook
Twitter
Вконтакте
Одноклассники
aqueo.ru
