Норма температуры теплоносителя в системе отопления. СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование"

Когда осень уверенно шагает по стране, за Полярным кругом летит снег, а на Урале ночные температуры держатся ниже 8 градусов, то уместно звучит словоформа «отопительный сезон». Народ вспоминает минувшие зимы и пытается разобраться в норме температуры теплоносителя в системе отопления.

Предусмотрительные владельцы индивидуальных строений заботливо ревизуют клапаны и форсунки котлов. Жильцы многоквартирного дома к 1 октября ждут, как Деда Мороза, слесаря-водопроводчика из управляющей компании. Повелитель вентилей и задвижек приносит тепло, а с ним - радость, веселье и уверенность в завтрашнем дне.

Путь гигакалории

Мегаполисы сверкают высотными домами. Над столицей висит туча реновации. Глубинка молится на пятиэтажки. Пока не снесли, в доме работает система подачи калорий.

Отопление многоквартирного дома экономкласса производится через централизованную систему подачи тепла. Трубы входят в подвальное помещение строения. Подача носителя тепла регулируется вводными задвижками, после которых вода попадает в грязевики, а оттуда раздается по стоякам, а с них подаётся в батареи и радиаторы, обогревающие жильё.

Количество задвижек коррелирует с количеством стояков. При выполнении ремонтных работ в отдельно взятой квартире существует возможность отключения одной вертикали, а не всего дома.

Отработавшая жидкость частично уходит по обратной трубе, а частично подаётся в сеть горячего водоснабжения.

Градусы здесь и там

Воду для обогревательной конфигурации готовят на ТЭЦ или в котельной. Нормы температуры воды в системе отопления прописаны в строительных правилах: компонент должен быть разогрет до 130-150 °С.

Температурный график подачи рассчитывается с учетом параметров наружного воздуха. Так, для региона Южный Урал принимается к расчету минус 32 градуса.

Чтобы жидкость не закипела, её надо в сеть подавать под давлением 6-10 кгс. Но это теория. Фактически большинство сетей работает на 95-110 °С, так как сетевые трубы большинства населённых пунктов изношены и высокое давление порвёт их как тузик грелку.

Растяжимое понятие - норма. Температура батарей отопления в квартире никогда не равна первичному показателю носителя тепла. Здесь выполняет энергосберегающую функцию элеваторный узел – перемычка между прямой и обратной трубой. Нормы температуры теплоносителя в системе отопления по обратке зимой допускают сохранение тепла на уровне 60 °С.

Жидкость из прямой трубы попадает в сопло элеватора, перемешивается с обратной водой и опять уходит в домовую сеть на обогрев. Температура носителя за счет подмешивания обратки понижается. Что влияет на вычисление количества тепла, потреблённого жилыми и подсобными помещениями.

Горяченькая пошла

Температура горячей воды по санитарным правилам в точках разбора должна лежать в диапазоне 60-75 °С.

В сети горячего водоснабжения теплоноситель подаётся с трубы:

  • зимой – с обратной, чтобы не шпарить пользователей кипятком;
  • летом – с прямой, так как в летнее время носитель нагревают не выше 75 °С.

На отопительный период составляется температурный график. Средняя суточная температура обратной воды не должна превышать график более чем на 5 % ночью и 3 % днём.

Параметры раздающих элементов

Одной из деталей согревания жилища является стояк, через который теплоноситель приходит в батарею или радиатор из теплового узла. Нормы температуры теплоносителя в системе отопления требуют нагрева в стояке в зимнее время в диапазоне 70-90 °С. Фактически градусы зависят от выходных параметров ТЭЦ или котельной. В летнее время, когда горячая вода нужна только для стирки и душа, диапазон перемещается в интервал 40-60 °С.

Наблюдательные люди могут заметить, что в соседней квартире элементы обогрева горячее или холоднее, чем в его собственной.

Причина разницы температур стояка отопления заключается в способе раздачи ГВС.

В однотрубной конструкции носитель тепла может раздаваться:

  • сверху; тогда температура на верхних этажах выше, чем на нижних;
  • снизу, тогда картина меняется на противоположную – снизу горячее.

В двухтрубной системе градус одинаковый на всём протяжении, теоретически 90 °С на прямом и 70 °С на обратном направлении.

Теплая, как батарея

Предположим, что конструкции центральной сети надёжно заизолированы по всей трассе, ветер не гуляет по чердакам, лестничным клеткам и подвалам, двери и окна в квартирах добросовестные хозяева утеплили.

Предположим, что теплоноситель в стояке соответствует нормативам строительных правил. Остаётся узнать, какая норма температуры батарей отопления в квартире. Показатель учитывает:

  • параметры наружного воздуха и время суток;
  • расположение квартиры в плане дома;
  • жилое или подсобное помещение в квартире.

Поэтому внимание: важно, не каков градус обогревателя, а каков градус воздуха в помещении.

Днём в угловых комнатах градусник должен показывать не менее 20 °С, а в центрально расположенных комнатах допускается 18 °С.

Ночью в жилище допустим воздух 17 °С и 15 °С соответственно.

Теория языкознания

Название «батарея» - бытовое, обозначающее ряд одинаковых предметов. Применительно к согреванию жилья это ряд обогревающих секций.

Нормы температуры батарей отопления допускают нагрев не выше 90 °С. По правилам детали, нагретые выше 75 °С, ограждают. Это не значит, что их надо обшивать фанерой или закладывать кирпичом. Обычно ставят решетчатое ограждение, не препятствующее циркуляции воздуха.

Распространены чугунные, алюминиевые и биметаллические устройства.

Выбор потребителя: чугун или алюминий

Эстетика чугунных радиаторов – притча во языцех. Они требуют периодической покраски, так как правила предусматривают, чтобы рабочая поверхность отопительного прибора имела гладкую поверхность и позволяла легко удалить пыль и грязь.

На шершавой внутренней поверхности секций образуется грязный налет, уменьшающий теплоотдачу прибора. Но технические параметры чугунных изделий на высоте:

  • мало подвержены водной коррозии, могут эксплуатироваться более 45 лет;
  • обладают высокой тепловой мощностью на 1 секцию, поэтому компактны;
  • инертны в передаче тепла, поэтому хорошо сглаживают температурные перепады в комнате.

Другой тип радиаторов изготовлен из алюминия. Легкая конструкция, окрашенная в заводских условиях, не требует покраски, удобна в уходе.

Но есть недостаток, затмевающий достоинства, – коррозия в водной среде. Конечно, внутреннюю поверхность обогревателя изолируют пластиком для избегания контакта алюминия с водой. Но плёнка может повредиться, тогда начнётся химическая реакция с выделением водорода, при создании избыточного давления газа алюминиевый прибор может лопнуть.

Нормы температуры радиаторов отопления подчиняются тем же правилам, что и батареи: важен не столько нагрев металлического предмета, сколько нагрев воздуха в помещении.

Чтобы воздух хорошо прогревался, должен быть достаточный съём тепла с рабочей поверхности обогревающего конструктива. Поэтому категорически не рекомендуется повышать эстетику комнаты щитами перед нагревательным прибором.

Обогрев лестничной клетки

Раз уж речь зашла о многоквартирном доме, то следует упомянуть лестничные клетки. Нормы температуры теплоносителя в системе отопления гласят: градусная мера на площадках не должна опускаться ниже 12 °С.

Конечно, дисциплина жильцов требует закрывать плотно двери входной группы, не оставлять раскрытыми фрамуги лестничных окон, сохранять стёкла в целостности и оперативно сообщать в управляющую компанию о неполадках. Если УК не примет вовремя меры по утеплению точек вероятных потерь тепла и соблюдению температурного режима в доме, поможет заявление на перерасчёт стоимости услуг.

Изменения в конструкции обогрева

Замену существующих отопительных приборов в квартире производят с обязательным согласованием с управляющей компанией. Самовольное изменение элементов согревающего излучения может нарушить тепловой и гидравлический баланс строения.

Начнётся отопительный сезон, будет зафиксировано изменение температурного режима в других квартирах и площадках. Технический осмотр помещений выявит самовольное изменение типов отопительных приборов, их количества и величины. Неизбежна цепочка: конфликт - суд - штраф.

Поэтому ситуация разрешается так:

  • если заменяются не старые на новые радиаторы того же типоразмера, то это делается без дополнительных согласований; единственное, за чем обратиться в УК, – за отключением стояка на время ремонта;
  • если новые изделия существенно отличаются от установленных при строительстве, то полезно взаимодействовать с управляющей компанией.

Приборы учета тепла

Вспомним ещё раз о том, что сеть подачи тепла многоквартирного дома обустроена узлами учёта тепловой энергии, которые фиксируют и потребленные гигакалории, и кубатуру воды, пропущенную через внутридомовую линию.

Чтобы не удивляться счетам, содержащим нереальные суммы за тепло при градусах в квартире ниже нормы, до начала отопительного сезона уточните в управляющей компании, в рабочем ли состоянии прибор учета, не нарушен ли график поверки.

fb.ru

Какая должна быть температура теплоносителя в системе отопления зимой?

Температура теплоносителя в отопительной системе зависит от того какая температура воздуха на улице, ее поддержание осуществляется согласно температурному графику разработанному специалистами для каждого источника теплоснабжения по-разному, все зависит от местных погодных условий. Эти графики разрабатываются так, чтобы даже при очень низких температурах воздуха на улице в жилищах поддерживалась комфортная для людей температура, около 20-22оС.

Насколько тепло должно быть в помещении?

Список температур в различных помещениях, предусмотренный нормативом:

  • жилая комната — +18°C;
  • угловое помещение — +20°C;
  • кухня — +18°C;
  • ванная комната — +25°C;
  • вестибюль и на лестничной площадке — +16°C;
  • лифтовое помещение — +5°C;
  • подвал — +4°C;
  • чердак — +4°C.
  • помещения, предназначенные для детей – от +18оС до +230С.
  • бассейны – не ниже +300С;
  • веранды для прогулки – не ниже +120С;
  • детские школы — не ниже 210С;
  • спальни интернатов – не ниже 160С;
  • культурно-массовых заведениях — от 160С до 210С.
  • библиотеки – до 180С.

Измерение этой температуры производится на внутренней стене каждого помещения, главное условие при проведении данного мероприятия – расстояние от наружной стены должно быть 1 м, а от пола 1,5 м.

Помещение должно обладать определенной кратностью воздухообмена, к примеру, площадь жилой комнаты составляет 18 или 20 м2, в этом случае кратность должна составлять 3м3 /ч на 1м2, эти же характеристики должны быть соблюдены и в регионах где столбик термометра опускается ниже – 31оС.

В кухнях общежития и квартирах, которые оборудованы газовыми и электроплитами с двумя конфорками, чья площадь  доходит до 18 м2, аэрация должна составлять 60м3/ч. В том случае когда в комнате располагается трех конфорочная плита, аэрация соответственно должна быть увеличена до 75 м3/ч, а кода конфорки четыре данная характеристика должна быть увеличена до 90 м3/ч.

Ванные комнаты площадь которых составляет 25 м2, кратность аэрации должна составлять 25м3/м, а для индивидуального туалета чья площадь составляет 18 м2 – 25 м3/ч. В том случае когда санузел совмещенный, воздухообмен должен быть не менее 50 м3/ч, а в случае если в нем еще установлен писуар, тогда необходимо на  него добавить еще 25 м3/м.

В том случае, когда помещение является угловым, температура в комнате должна быть выше на 2о чем обычно.

В теплое время в лифтовой комнате не должна превышать 40оС.

В том случае если будут заметны ежечасные отклонения от установленных характеристик, плата должна быть снижена на 0,15%.

Как измерить температуру теплоносителя?

Температура теплоносителя в системе отопления предусматривает следующие нормы:

  1. Горячая вода в кране должна быть круглый год и ее температура должна составлять от +50оС до +70оС;
  2. Во время отопительного сезона этой жидкостью заполняют обогревательные приборы.

Для того чтобы узнать температуру отопительного радиатора необходимо открыть кран и подставить емкость с градусником. В это время температура может повыситься на 4°С.

Когда в этом вопросе появляется проблема, нудно подать жалобу в ЖЭК, но в случае завоздушивания батарей, жалоба пишется в ДЕЗ. В течение недели должен прийти специалист для того чтобы все исправить.

Существует еще несколько способов измерения температуры батарей отопления многоквартирного дома:

  1. При помощи термометра меряется температура труб отопления либо непосредственно самих радиаторов, к полученному результату необходимо прибавить 1 -2оС;
  2. Для более точного измерения данных необходимо купить термометр-пирометр, который способен замерить температуру с точностью до 0,5оС;
  3. Необходимо взять спиртовой термометр и приложить его на определенное место на батарее отопления, после чего приматывают скотчем и обматывают любым термоизолятором (поролон, маховушка). Теперь он будет играть роль постоянного измерителя температуры отопительной системы;
  4. В том случае, когда под рукой имеется электронный измерительный прибор, к примеру, мультиметр, с функцией измерения температуры, провод с термопарой приматывается к радиатору, и измеряют температуру теплоносителя.

Если вас не устраивает температура ваших отопительных приборов или любые другие параметры теплоносителя, то после подачи жалобы к вам придет комиссия, задачей которой будет измерение температуры циркулирующей жидкости в отопительной системе.

Они должны строго действовать согласно пункту 4, который указан в «Методах контроля» ГОСТ 30494−96, а у прибора должна быть регистрация, а также сертификаты поверки и качества. Диапазон измерений должен колебаться от +5 до +40оС, допускаемая погрешность должна быть в пределе 0,1°С.

От чего зависит температура?

Есть еще несколько факторов, которые оказывают влияние на температуру в помещениях:

  1. Если температура воздуха снаружи низкая, соответственно и в помещении она будет ниже;
  2. Скорость ветра также оказывает свое влияние на температуру. Более сильные нагрузки от ветра, тем больше теплопотерь будет через окна и входные двери;
  3. Герметичность заделки стыков в стенах дома. К примеру, металлопластиковые окна и утепление фасадных стен может существенно сказаться на температуре внутри жилища.

Все описанное ранее, несомненно, важно. Но, главным фактором, который сильно влияет на температуру в помещениях – является непосредственно температура самих радиаторов отопления. Обычно батареи отопления, запитанные от центральной системы, имеют температуру 70 — 90°С.

Известно что требуемой температуры внутри помещения, только данным фактором достигнуть невозможно, с учетом того что в разных комнатах должен быть разный температурный режим из-за их разного предназначения.

На температурный режим внутри комнаты также оказывает влияние и то насколько интенсивно движение людей внутри нее. Температура будет выше там, где люди совершают меньше всего движений.

Это является основой распределения тепла. Как доказательство – в спортивных учреждениях, где люди постоянно двигаются, температуру поддерживают на уровне 18оС, так как поддерживать более высокую температуру не целесообразно.

Факторы, оказывающие влияние на температуру радиаторов:

  1. Температура за пределами помещения;
  2. Тип отопительной системы. Норма однотрубной системы — +105 оС, у двухтрубной — +95оС. Разница между подачей и обраткой не должна быть более 105 — 70 оС и 95-70 оС соответственно;
  3. Направления поступления теплоносителя в батареи. В том случае, когда разводка сверху – разница будет составлять — + 20 оС, снизу- +30 оС;
  4. Вид отопительного устройства. Радиаторы и конвекторы различаются по теплоотдаче, а это говорит о том, что и температурный режим тоже разный. У конвекторов теплоотдача ниже, чем у радиаторов.

Всем естественно понятно, что независимо будь это конвектор или радиатор, теплоотдача напрямую будет зависеть от температуры на улице. При нулевой уличной температуре, тедим теплоотдачи радиаторов должен варьироваться в рамках 40-45 оС подача и 30-35 оС обратка. К конвекторов эти характеристики следующие: 41-49 оС подача и 36-40 оС обратка.

При падении столбика термометра до -20 оС эти характеристики будут следующие: для радиаторов — подача 67-77 оС, обратка 53-55 оС, для конвекторов – подача 68-79 оС и обратка 55-57 оС. Но при достижении метки термометра в -40 оС, что у радиатаров, что у конвекторов эти характеристики будут одинаковыми: подача 95-105 оС , температура обратки 70 оС.

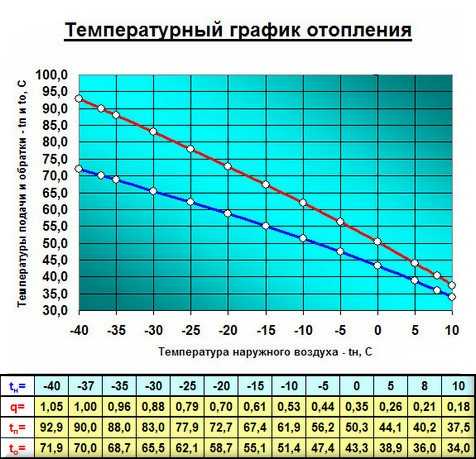

Как рассчитываются нормы?

Как было описано выше, на температурный график напрямую влияет температура воздуха снаружи. Соответственно чем более низкая температура на улице, тем больше теплопотерь. Появляется вопрос, какими показателями пользоваться для расчета?

Данный показатель можно найти в нормативных документах. Его основой является средняя  температура пяти наиболее холодных дней в году. В расчет принимается период в 50 лет и выбирается 8 наиболее холодных зим. По каким причинам именно таким образом рассчитывается средняя температура за день?

Во-первых, благодаря этому есть возможность быть готовым в зимний период к низким температурам, которые бывают раз в несколько лет. Кроме того, учитывая данные показатели, можно существенно сэкономить на затратах во время создания систем отопления. В случае массового строительства, данная сумма будет весьма существенной.

Соответственно температура теплоносителя будет напрямую влиять на температуру отапливаемого помещения.

Исходя из показателей уличной температуры, производятся расчеты температуры теплоносителя и имеют следующие значения:

Воспользовавшись данными из таблицы можно легко определить температуру теплоносителя в отопительной системе панельного дома. Просто необходимо замерить при помощи градусника температуру теплоносителя во время спуска из батарей. Данные в 5 и 6 столбце это показатели подачи, 7 столбец – обратка. Необходимо обратить внимание, что в первых трех столбцах указывается температура теплоносителя на вводе, т.е. без учета потерь на теплотрассах.

Основанием для того чтобы был осуществлен перерасчет за отопление может быть несоответствие нормативной и фактической температуры теплоносителя. Кроме того можно установить прибор учета, но при этом все квартиры в вашем доме должны быть подключены к центральному отоплению. Данные приборы должны проверятся каждый год.

Таким образом, комфортное проживание в квартире многоэтажки, в загородном доме или в коттедже напрямую зависит от обустройства в помещении системы отопления. Для этого необходимо знать наиболее благоприятную температуру теплоносителя, чтобы создать в жилище как можно больше уюта.

Все специальные параметры есть в различных нормативных документах, в том случае, когда из-за каких-то причин, они нарушаются или не выполняются, в ЖЭКе должны рассмотреть жалобу или заявление и произвести соответствующий контроль всех работ по исправлению данного недоразумения.

santehnikportal.ru

максимально допустимый показатель нагрева воды

С приходом осенних холодов, когда показатели градусников опускаются до 8−10 градусов Цельсия, а в северных районах России начинается настоящая зима, то становится уместным употребление словоформы «отопительный сезон». И в этот период есть смысл разобраться с основными нормами температуры теплоносителя в системе отопления, которые регламентируются государством.

Общая информация

Когда наступает сезон отопления, владельцы частных домов и коттеджей самостоятельно открывают клапаны и форсунки котельных установок. В многоквартирных домах дела обстоят немного иначе, и жильцы вынуждены с нетерпением ждать слесаря-водопроводчика из управляющей компании, который запустит систему обогрева и позволит людям ощутить уверенность в завтрашнем дне.

Не секрет, что в многоквартирных постройках экономкласса отопление осуществляется посредством централизованной системы теплоснабжения. Все обогревательные магистрали спрятаны в подвальном помещении, а подача теплоносителя регулируется с помощью водных задвижек, за которыми расположены грязевики и стояки. Проходя через последние узлы, жидкость подается в батареи и радиаторы, запускающие обогрев окружающего пространства.

Число задвижек должно соответствовать количеству стояков. Наличие этих элементов позволяет отсоединить одну квартиру от общей системы на время выполнения каких-либо ремонтных работ. Отработавший теплоноситель оказывается в трубе «обратки», а также частично проникает в сеть горячего водоснабжения.

Создание жидкости для обогревательной установки происходит на ТЭЦ или в котельной. Нормы подачи тепла в многоквартирном доме регулируются соответствующими строительными правилами: теплоноситель должен быть прогрет до 130−150 градусов Цельсия. При составлении актуальных норм необходимо учитывать параметры окружающего воздуха. К примеру, для Южного Урала следует брать к расчету минус 32 градуса.

Чтобы предотвратить закипание жидкости, ее подают в сеть под давлением 6−10 КГС. Однако это только теоретическое утверждение. По сути, значительная часть отопительных магистралей функционируют на 95−110 градусах Цельсия, что объясняется их плохим состоянием.

Пример отопления частного дома ч.1

Понятие «норма» является очень растяжимым. Отопительные радиаторы никогда не прогреваются до тех показателей, которыми обладает носитель тепла. В таком случае энергосберегающая функция будет возложена на еще одну часть системы — элеваторный узел, который представляет собой перемычку между прямой и трубой «обратки». Согласно актуальным нормам, температура жидкости в системе по обратной трубе в зимний период может составлять 60 градусов Цельсия.

Сезонные особенности отопления

Температура теплоносителя, нормы которой зависят от массы факторов, в точках разбора должна лежать в диапазоне 60−75 градусов Цельсия. Определенные изменения могут присутствовать в зависимости от текущего сезона. В сеть горячего водоснабжения носитель тепла подается с трубы:

  1. В зимний период — с трубы «обратки», что требуется для защиты пользователей от обжигания кипятком.
  2. В летний период — с прямой трубы, так как летом источник тепла прогревается не выше 75 градусов Цельсия.

В период отопления появляется необходимость составлять температурный график, согласно которому средняя суточная температура воды из «обратки» не должна превышать его на 5% ночью и на 3% днем.

Не секрет, что одной из ключевых составляющих каждой системы отопления является стояк, который позволяет теплоносителю нормально проходить в батарею или радиатор из теплового узла. Актуальные нормы требуют поддержания нагрева в стояке в диапазоне 70−90 градусов Цельсия. Что касается фактических градусов, то они определяются выходными параметрами ТЭЦ или котельной установки. С приходом летнего потепления, когда горячее водоснабжение требуется только для стирки и принятия душа, этот диапазон опускается до показателей 40−60 градусов.

Теплоноситель в системе отопления. Меняем антифриз на воду

Если провести простые наблюдения, можно заметить, что в соседней квартире обогревательные элементы более горячие или холодные, чем в собственной. Подобная разница между температурными показателями объясняется применяемым способом раздачи ГВС. В однотрубных установках жидкость раздается:

  1. Сверху. В таком случае обогревательные радиаторы на верхних этажах прогреваются быстрее и сильнее, чем на нижних.
  2. Снизу. Здесь ситуация выглядит противоположным образом.

В двухтрубных системах градус остается одинаковым везде, а если быть точным — 90 градусов на контуре подачи и 70 градусов в «обратке».

Оптимальные показатели

Если система центральной отопительной магистрали обустроена правильно и надежно заизолирована, а по чердачным помещениям, лестничным клеткам и подвалам не гуляет ветер, остается убедиться, что температура теплоносителя в радиаторах соответствует конкретным нормам. При этом важно знать как температуру подачи, так и температуру «обратки» в системе отопления. Нормы создаются с учетом:

  1. Текущей температуры воздуха вне помещения и время суток.
  2. Размещения квартиры в общем плане постройки.
  3. Типа помещения (жилое или подсобное).

Поэтому при составлении нормативов важно учитывать не текущий температурный показатель носителя тепла, а температуру воздуха. В дневной период в угловых комнатах показатели градусника не должны опускаться ниже 20 градусов Цельсия, а в центрально размещенных — ниже 18 градусов. В ночной период допускается снижение температуры воздуха до 17 и 15 градусов соответственно.

Температура батарей

Название «батарея» является бытовым обозначением одинаковых по форме и принципу работы элементов. В обогревательных системах это секция обогревающих радиаторов, объединенных в одну панель.

В большинстве регионов установленной нормой температуры батарей является максимальный показатель до 90 градусов. Согласно правилам, устройства, прогретые выше 75 градусов, должны ограждаться от случайного контакта с человеком. Но это не повод обустраивать фанерные конструкции или закладывать кирпичом. Зачастую теплотехники закрывают горячую установку решетчатым ограждением, которое не нарушает нормальный воздухообмен и при этом предотвращает обжигание.

В продаже имеются батареи из разных материалов. Их разделяют на три группы:

  1. Чугунные.
  2. Алюминиевые.
  3. Биметаллические.

Каждый вариант характеризуется своими плюсами и минусами. Поэтому перед выбором подходящей модели важно тщательно оценить эти характеристики, и убедиться, что они подходят для конкретных условий эксплуатации.

Обзор видов

Наиболее популярным вариантом отопительных батарей являются чугунные модели. И хотя они нуждаются в периодическом обслуживании, так как нельзя допускать появления пыли и грязи на поверхности прибора, показатели КПД и срок службы остаются наилучшими.

Со стороны шершавой поверхности внутри радиаторов часто появляется грязный налет, который негативно влияет на показатели теплоотдачи. Однако это не мешает батареям обладать следующими преимуществами:

  1. Устойчивость к коррозийным процессам. Из-за этого одна секция может прослужить без повреждений в течение 45 лет.
  2. Высокая тепловая мощность на 1 секцию. Это объясняет их компактность.
  3. Инертность в плане передачи теплового потенциала. Такой пункт позволяет быстро сглаживать температурные перепады в помещении.

Не менее популярным типом таких приборов являются модели из алюминия. Их характеризует небольшой вес, отсутствие необходимости покраски, а также удобство в уходе. Однако алюминиевые модели сильно боятся коррозии, поэтому их часто дополнительно покрывают пластиком, что препятствует контакту внутренней поверхности с водой. К сожалению, такая защита не способна долго справляться с проблемой, в результате чего она разрывается и запускает опасную химическую реакцию, вызывающую выделение водорода. Из-за избыточного давления газа прибор из алюминия может буквально разорваться.

Поддержание температуры в системе отопления при помощи ТЭН и пульта управления

Что касается норм температуры, то они создаются с учетом принципа: важен не сам нагрев металлического устройства, а показатель температуры окружающего воздуха. Чтобы достичь лучшего прогревания пространства, важно обеспечить эффективный съем тепловой энергии с рабочей поверхности радиатора. Из-за этого специалисты рекомендуют не закрывать батареи какими-либо щитами с целью сохранить эстетику. Ничего хорошего такой подход не даст.

Обогрев лестничной клетки

Когда речь идет о многоквартирных постройках, то есть смысл уделить внимание обогреву лестничных клеток. В этих площадках температурный показатель не должен опускаться ниже отметки 12 градусов.

Естественно, для соблюдения такого режима важно сохранять дисциплину и плотно закрывать двери входной группы, фрамуги лестничных окон, а также следить за сохранностью стекол. При любых повреждениях или проблемах нужно сразу обращаться за помощью к специалистам. И если управляющая компания не примет соответствующие меры, это существенно повысит стоимость услуг на отопление. В таком случае нужно подать заявление в соответствующую службу на перерасчет расходов по обогреву.

Если появляется необходимость замены рабочих узлов в отопительной системе, это нужно предварительно согласовывать с УК. Любая самодеятельность может привести к изменению теплового и гидравлического баланса в помещении, а также повлечь за собой большие штрафы, ведь, заметив отклонения от нормы, жильцы начнут обращаться к сотрудникам управляющей компании, а проведение осмотра позволит определить изменение типа отопительных приборов и их количества. В связи с этим начнется неизбежная цепочка, которая затронет вызов в суд и выплату материального ущерба.

Нормы отопления и горячей воды

Поэтому, если после начала отопительного сезона замечается нарушение температурного режима в других квартирах и площадках, необходимо срочно сообщить об этом в соответствующие органы. Существует два способа устранения неполадок:

  1. Если речь идет о замене не старых радиаторов новыми с таким же типоразмером, то получать специальные согласования от компаний не нужно. Единственное, что придется сделать, — это попросить временно отключить стояк на проведение ремонтных работ.
  2. Если новые радиаторы сильно отличаются от установленных на этапе строительства, важно взаимодействовать с управляющей компанией и не начинать заниматься самодеятельностью.

Полезные советы

Что касается оплаты коммунальных услуг, то она напрямую зависит от норм температуры, установленных поставщиком услуг. В таблице температурного графика, по которой работает котел, указаны основные показатели, которые должны соблюдаться без отклонений. Если замечается существенное превышение или наоборот — снижение температуры, необходимо провести перерасчет расходов на коммунальные услуги. И чем быстрее это будет сделано, тем меньше денег придется потратить впустую.

Для измерения текущего уровня прогрева теплоносителя нужно слить небольшое количество воды и оценить ее температуру. Также для такой задачи можно использовать специальные тепловые датчики и приборы, измеряющие изменения.

Знание актуальных норм температуры воды в отопительной системе дома — хороший способ избежать неразумных расходов во время отопительного сезона. Поэтому при обустройстве персональной обогревательной системы необходимо заранее уточнить регламентированные показания, чтобы потом не удивляться, почему за отопление приходят такие внушительные счета.

А если в чеках указываются невероятные суммы, важно как можно быстрее обратиться с претензиями в управляющую компанию, чтобы уточнить, с чем это может быть связано, и как это решается. Нельзя откладывать обращение к специалистам на далекое будущее, ведь это может привести к непоправимым последствиям в виде больших финансовых затрат.

Расчёт системы отопления программой Расчёт тёплого пола

oventilyacii.ru

Температурный график системы отопления: нормы, таблицы, работа теплосетей

Для поддержания комфортной температуры в доме в отопительный период необходимо контролировать температуру теплоносителя в трубах тепловых сетей. Работниками системы центрального теплоснабжения жилых помещений разрабатывается специальный температурный график, который зависит от погодных показателей, климатических особенностей региона. Температурный график может отличаться в разных населенных пунктах, также он может меняться при модернизации сетей отопления.

Зависимость температуры теплоносителя от погоды

Составляется график в тепловой сети по простому принципу – чем ниже температура на улице, тем выше должна быть она у теплоносителя.

Такое соотношение является важным основанием для работы предприятий, которые обеспечивают город теплом.

Для расчета был применен показатель, в основе которого лежит среднедневная температура пяти наиболее холодных дней в году.

ВНИМАНИЕ! Соблюдение температурного режима является важным не только для поддержания тепла в многоквартирном доме. Он также позволяет сделать расход энергоресурсов в системе отопления экономичным, рациональным.

График, в котором указывается температура теплоносителя в зависимости от наружной температуры, позволяет самым оптимальным образом распределить между потребителями многоквартирного дома не только тепло, но и горячую воду.

Как регулируется тепло в системе отопления

Регулирование тепла в многоквартирном доме в отопительный период может осуществляться двумя методами:

  • Изменением расхода воды определенной постоянной температуры. Это количественный метод.
  • Изменением температуры теплоносителя при постоянном объеме расхода. Это качественный метод.

Экономным и практичным является второй вариант, при котором соблюдается режим температуры в помещении независимо от погоды. Подача достаточного тепла в многоквартирный дом будет стабильной, даже если отмечается резкий перепад температур на улице.

ВНИМАНИЕ!. Нормой считается температура 20-22 градуса в квартире. Если температурные графики соблюдаются, такая норма поддерживается весь отопительный период, независимо от погодных условий, направления ветра.

При понижении температурного показателя на улице осуществляется передача данных на котельную и автоматически увеличивается градус теплоносителя.

Конкретная таблица соотношения показателей температуры на улице и теплоносителя зависит от таких факторов, как климат, оборудования котельных, технико-экономических показателей.

Причины использования температурного графика

Основой работы каждой котельной, обслуживающей жилые, административные и другие здания, на протяжении отопительного периода является температурный график, в котором указываются нормативы показателей теплоносителя в зависимости от того, какой является фактическая наружная температура.

  • Составление графика дает возможность подготовить отопление к понижению температуры на улице.
  • Также это экономия энергоресурсов.

ВНИМАНИЕ! Для того, чтобы контролировать температуру теплоносителя и иметь право на перерасчет из-за несоблюдения теплового режима, теплодатчик должен быть установлен в систему централизованного отопления. Приборы учета должны проходить ежегодную проверку.

Современные строительные компании могут увеличивать стоимость жилья за счет использования дорогих энергосберегающих технологий при возведении многоквартирных зданий.

Несмотря на изменение строительных технологий, применение новых материалов для утепления стен и других поверхностей здания, соблюдение в системе отопления нормы температуры теплоносителя – оптимальный способ поддержать комфортные жилищные условия.

Особенности расчета внутренней температуры в разных помещениях

Правила предусматривают поддержание температуры для жилого помещения на уровне 18˚С, но существуют некоторые нюансы в этом вопросе.

  • Для угловой комнаты жилого здания теплоноситель должен обеспечить температуру 20˚С.
  • Оптимальный температурный показатель для ванной комнаты — 25˚С.
  • Важно знать, сколько градусов должно быть по нормативам в помещениях, предназначенных для детей. Установлен показатель от 18˚С до 23˚С. Если же это детский бассейн, нужно поддерживать температуру на уровне 30˚С.
  • Минимальная температура, допустимая в школах — 21˚С.
  • В заведениях, где проходят культурно-массовые мероприятия по нормативам поддерживается максимальная температура 21˚С, но показатель не должен опускаться ниже цифры 16˚С.

Для увеличения температуры в помещениях при резких похолоданиях или сильном северном ветре, работники котельной повышают градус отпуска энергии для отопительных сетей.

На теплоотдачу батарей влияет наружная температура, вид отопительной системы, направленность поступления теплоносителя, состояние коммунальных сетей, тип отопительного прибора, роль которого может выполнять как радиатор, так и конвектор.

ВНИМАНИЕ! Дельта температур между подачей на радиатор и обраткой не должна быть значительной. В противном случае будет ощущаться большая разница теплоносителя в разных комнатах и даже квартирах многоэтажного здания.

Главным фактором, все же, является погода, вот почему измерения наружного воздуха для поддержания температурного графика является первоочередной задачей.

Если на улице мороз до 20˚С, теплоноситель в радиаторе должен иметь показатель 67-77˚С, при этом норма для обратки 70˚С.

Если уличная температура нулевая, норма для теплоносителя 40-45˚С, а для обратки – 35-38˚С. Стоит отметить, что разница температур между подачей и обраткой не является большой.

Для чего потребителю нужно знать нормы подачи теплоносителя?

Оплата коммунальных услуг в графе отопление должна зависеть от того, какую температуру в квартире обеспечивает поставщик.

Таблица температурного графика, по которой должна осуществляться оптимальная работа котла, показывает, при какой температуре окружающего мира и на сколько котельная должна повышать градус энергии для источников тепла в доме.

ВАЖНО! Если параметры температурного графика не соблюдаются, потребитель может требовать перерасчет за коммунальные услуги.

Чтобы измерить показатель теплоносителя, необходимо слить немного воды с радиатора и проверить ее градус тепла. Также успешно используются тепловые датчики, приборы учета тепла, которые можно установить дома.

Датчик является обязательным оборудованием и городских котельных, и ИТП (индивидуальных тепловых пунктов).

Без таких приборов невозможно сделать работу отопительной системы экономичной и продуктивной. Измерение теплоносителя осуществляется и в системах Гвс.

Полезное видео

В данном видео даны несколько рекомендаций по созданию комфортной температуры в квартире.

zakon.wiki

Оптимальная температура теплоносителя в частном доме

На подаче это – от 95 до 105 °С, а на обратке – 70 °С.Оптимальные значения в индивидуальной системе отопления h3_2 Автономное отопление помогает избегать многих проблем, которые возникают с централизованной сетью, а оптимальная температура теплоносителя может регулироваться в соответствии к сезону. В случае индивидуального отопления под понятие нормы включают теплоотдачу прибора отопления на единицу площади помещения, где стоит этот прибор. Тепловой режим в данной ситуации обеспечивается конструктивными особенностями отопительных приборов. Важно следить, чтобы носитель тепла в сети не остужался ниже 70 °С. Оптимальным считают показатель 80 °С. С газовым котлом контролировать нагрев легче, потому что производители ограничивают возможность нагрева теплоносителя до 90 °С. Используя датчики для регулировки подачи газа, нагрев теплоносителя можно регулировать.

Температура теплоносителя в разных системах отопления

Важно

Она же в свою очередь зависит от того, какая минимальная и максимальная температура воды в системе отопления могут быть достигнуты в процессе эксплуатации. Измерение температуры батареи отопления Для автономного теплоснабжения вполне применимы нормы центрального отопления. Они подробно изложены в постановлении ПРФ №354. Примечательно, что там не указывается минимальная температура воды в системе отопления.

Важно лишь соблюдать степень нагрева воздуха в помещении. Поэтому в принципе температурный режим работы одной системы может быть отличен от другой. Все зависит от влияющих факторов, которые были указаны выше.

Для того чтобы определить, какая температура должна быть в трубах отопления, следует ознакомиться действующими нормами. В их содержании есть разделение на жилые и нежилые помещения, а также зависимость степени нагрева воздуха от времени суток:

  • В комнатах в дневное время.

Нормы и оптимальные значения температуры теплоносителя

Инфо

Со временем максимальная температура воды в системе теплоснабжения приведет к поломке.Также нарушение графика температуры воды в системе автономного отопления провоцирует формирование воздушных пробок. Это происходит за счет перехода теплоносителя из жидкого состояния в газообразное. Дополнительно это влияет на образование коррозии на поверхности металлических компонентов системы.


Внимание

Именно поэтому необходимо точно рассчитать, какая температура должна быть в батареях теплоснабжения, учитывая их материал изготовления. Чаще всего нарушение теплового режима работы наблюдается у твердотопливных котлов. Это связано с проблемой регулировки их мощности. При достижении критического уровня температуры в трубах отопления сложно быстро уменьшить мощность котла.

Отопление в частном доме. есть сомнения в правильности сделанной системы.

По этим причинам санитарные нормы запрещают осуществлять больший нагрев. Для расчета оптимальных показателей могут быть использованы специальные графики и таблицы, в которых определены нормы в зависимости от сезона:

  • При среднем показателе за окном 0 °С подача для радиаторов с различной разводкой устанавливается на уровне от 40 до 45 °С, а температура обратки – от 35 до 38 °С;
  • При -20 °С на подачу осуществляется нагрев от 67 до 77 °С, а норма обратки при этом должна быть от 53 до 55 °С;
  • При -40 °С за окном для всех приборов отопления ставят максимально допустимые значения.

Температура теплоносителя в системе отопления: расчет и регулирование

Согласно нормативным документам, температура в жилых домах не должна опускаться ниже 18 градусов, а для детских учреждений и больниц — это 21 градус тепла. Но следует учитывать, что в зависимости от температуры воздуха снаружи здания строение через ограждающие конструкции может терять разную величину тепла. Поэтому температура теплоносителя в системе отопления, исходя из внешних факторов, варьируется пределе от 30 до 90 градусов.

При нагреве воды свыше в отопительной конструкции начинается разложение лакокрасочных покрытий, что запрещено санитарными нормами. Чтобы определить, какая должна быть температура теплоносителя в батареях, используют специально разработанные температурные графики для конкретных групп зданий. В них отражена зависимость степени нагрева теплоносителя от состояния наружного воздуха.

Температура воды в системе отопления

C;

  • В угловой комнате +20°C;
  • На кухне +18°C;
  • В ванной +25°C;
  • В коридорах и на лестничных пролетах +16°C;
  • В лифте +5°C;
  • В подвале +4°C;
  • На чердаке +4°C.

Надо учесть, что данные температурные нормативы относятся к периоду отопительного сезона и на остальное время не распространяются. Также, полезной будет информация, что горячая вода должна быть от +50°C до +70°C, согласно СНиП-у 2.08.01.89 «Жилые здания». Различают несколько видов отопительных систем: Содержание

  • 1 С естественной циркуляцией
  • 2 С принудительной циркуляцией
  • 3 Расчет оптимальной температуры отопительного прибора
    • 3.1 Чугунные радиаторы
    • 3.2 Алюминиевые радиаторы
    • 3.3 Стальные радиаторы
    • 3.4 Тёплый пол

С естественной циркуляцией Теплоноситель циркулирует без перерывов.

Оптимальная температура воды в газовом котле

Обычно ставят решетчатое ограждение, не препятствующее циркуляции воздуха. Распространены чугунные, алюминиевые и биметаллические устройства. Выбор потребителя: чугун или алюминий Эстетика чугунных радиаторов – притча во языцех.
Они требуют периодической покраски, так как правила предусматривают, чтобы рабочая поверхность отопительного прибора имела гладкую поверхность и позволяла легко удалить пыль и грязь. На шершавой внутренней поверхности секций образуется грязный налет, уменьшающий теплоотдачу прибора. Но технические параметры чугунных изделий на высоте:

  • мало подвержены водной коррозии, могут эксплуатироваться более 45 лет;
  • обладают высокой тепловой мощностью на 1 секцию, поэтому компактны;
  • инертны в передаче тепла, поэтому хорошо сглаживают температурные перепады в комнате.

Другой тип радиаторов изготовлен из алюминия.
Однотрубная отопительная система может быть вертикальной и горизонтальной. В обоих случаях в системе появляются воздушные пробки. На входе в систему поддерживается высокая температура, чтобы прогреть все помещения, поэтому трубная система должна выдерживать высокое давление воды. Двухтрубная система отопления Принцип работы заключается в подключение каждого обогревательного устройства к подающему и обратному трубопроводам. Охлаждённый теплоноситель по обратному трубопроводу направляется к котлу. При монтаже потребуются дополнительные вложения, но воздушных пробок в системе не будет. Нормативы температурного режима для помещений В жилом доме температура в угловых комнатах не должна быть ниже 20 градусов, для внутренних помещений норматив составляет 18 градусов, для душевых — 25 градусов.

Норматив температуры теплоносителя в системе отопления

Обогрев лестничной клетки Раз уж речь зашла о многоквартирном доме, то следует упомянуть лестничные клетки. Нормы температуры теплоносителя в системе отопления гласят: градусная мера на площадках не должна опускаться ниже 12 °С. Конечно, дисциплина жильцов требует закрывать плотно двери входной группы, не оставлять раскрытыми фрамуги лестничных окон, сохранять стёкла в целостности и оперативно сообщать в управляющую компанию о неполадках.


Если УК не примет вовремя меры по утеплению точек вероятных потерь тепла и соблюдению температурного режима в доме, поможет заявление на перерасчёт стоимости услуг. Изменения в конструкции обогрева Замену существующих отопительных приборов в квартире производят с обязательным согласованием с управляющей компанией. Самовольное изменение элементов согревающего излучения может нарушить тепловой и гидравлический баланс строения.

Оптимальная температура теплоносителя в частном доме

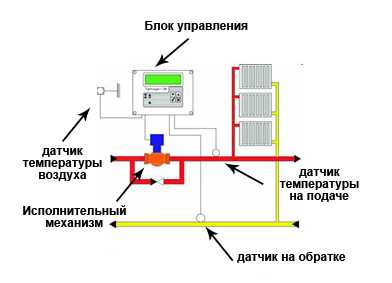

Состоит данное устройство, изображенное на фото, из следующих элементов:

  • вычислительный и коммутирующий узел;
  • рабочий механизм на трубе подачи горячего теплоносителя;
  • исполнительный блок, предназначенный для подмеса теплоносителя, поступающего из обратки. В ряде случаев устанавливают трехходовой кран;
  • повысительный насос на участке подачи;
  • не всегда повысительный насос на отрезке «холодного перепуска»;
  • датчик на линии подачи теплоносителя;
  • клапаны и запорная арматура;
  • датчик на обратке;
  • датчик температуры наружного воздуха;
  • несколько датчиков температуры помещения.

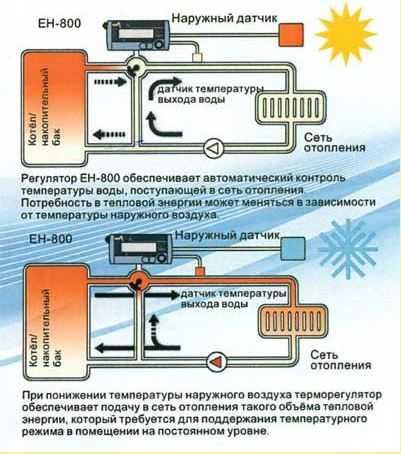

Теперь необходимо разобраться, как происходит регулирование температуры теплоносителя и как функционирует регулятор.

Оптимальная температура теплоносителя в системе отопления частного дома

Если показатель температуры воды в системе отопления частного дома превысит норму, могут произойти следующие ситуации:

pbcns.ru

Температура теплоносителя в зависимости от наружной температуры

Температура воды в отопительной системе зависит от температуры воздуха на улице и поддерживается в ней по специальному температурному графику, который рассчитывается специалистами для разных источников теплоснабжения по разному, в зависимости от местных погодных условий.

Данные графики разрабатываются таким образом, чтобы в холодное время года в жилых помещениях поддерживалась комфортная для человека температура, приблизительно 20-22 0С.

Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа. Это быстро и бесплатно! Или позвоните нам по телефонам:

+7 (499) 703-47-59
Москва, Московская область

+7 (812) 309-16-93
Санкт-Петербург, Ленинградская область

8 (800) 511-69-42
Федеральный номер (звонок бесплатный для всех регионов России)!

Температура теплоносителя в системе отопления: нормы

Как уже говорилось, график температур напрямую зависит от температуры воздуха снаружи. Соответственно, чем ниже температура воздуха, тем больше потерь тепла.

Возникает вопрос, какой показатель температуры нужно применять в расчете? Данный показатель уже выведен, и его можно найти в нормативных документах.

В его основе лежит средняя температура пяти самых холодных дней в году. При этом берется период 50 лет, и выбираются 8 самых холодных зим.

По какой причине именно так рассчитывается среднедневная температура?

В первую очередь, это дает возможность быть готовым к низким температурам в зимнее время года, которые бывают один раз за несколько лет.

Также, принимая во внимание этот показатель, можно значительно сэкономить на затратах при создании отопительных систем. Если рассматривать это в объемах массового строительства, то сумма, которую можно сэкономить, будет значительной.

Конечно же, температура отапливаемого помещения будет зависеть от того, какая температура у теплоносителя.

Существует еще несколько факторов, которые также влияют на температуру в помещениях:

  • Чем ниже температура воздуха снаружи, тем она ниже и в помещении;
  • Также на температуру влияет скорость ветра. Чем сильнее ветровые нагрузки, тем больше увеличиваются теплопотери через оконные рамы, входные двери;
  • Насколько герметично заделаны стыки в стенах дома. Например, утепление фасадных стен дома или металлопластиковые окна — это те факторы, которые повлияют на температуру внутри помещения.

На сегодняшний день изменились строительные нормы. Строительные компании увеличивают стоимость своих объектов за счет теплоизоляционных работ, таких как утепление фасадной части дома, подвальных помещений, фундамента, крыши и кровли.

Затраты на утепление дома довольно велики, но это является гарантией того, что в дальнейшем вы будете экономить на отоплении, т. к. данные меры влияют на снижение затрат на покупку топлива.

Насколько это актуально на сегодняшний момент? Безусловно, именно по этой причине, строительные компании идут на увеличение стоимости постройки домов, зная, что меры по утеплению дома, со временем, окупятся с лихвой.

Температура радиаторов

Все о чем говорилось выше, безусловно, важно. Но главное, что влияет на температуру в помещениях – это температура радиаторных батарей. Как правило, температура в центральных системах отопления колеблется от 70 до 90 градусов.

Всем известно, что нужного температурного режима внутри помещения, лишь этим критерием, добиться невозможно, учитывая еще и то, что во всех комнатах температура должна быть разной, т. к. каждое помещение имеет свое предназначение:

  • Если комната угловая, то температурный режим не должен опускаться ниже + 20 0С, а в других комнатах является нормой температура не ниже +18 0С, в душевой комнате не ниже +25 0С. Если температура на улице опустится до -300С или ниже, то все указанные выше показатели повысятся до +22 0С и 20 0С соответственно;
  • В помещениях, предназначенных для детей – от +18 0С до +230С. Но и тут температурный режим зависит от того, для чего это помещение предназначено. В бассейнах – не ниже +300С, а на верандах для прогулки – не ниже +120С;
  • В детских школах — не ниже 210С, а в спальнях интернатов – не ниже 160С;
  • В культурно массовых заведениях температура колеблется от 160С до 210С. Для библиотек – до 180С.

Нормы температурных режимов утверждены для всех помещений в зависимости от того, какое у них предназначение. Выше указана лишь малая часть из огромного перечня.

На норму температурного режима в комнате влияет то, как интенсивно человек двигается внутри нее. Чем меньше движений совершает человек, тем температура в комнате должна быть выше.

На этом основывается распределение тепла. Как доказательство – в спортивных учреждениях, где человек находится в движении, поддерживать на высоком уровне температуру не целесообразно, по этой причине, температурный показатель там не выше +180С.

Факторы, влияющие на температуру батарей:

  • Температура за пределами помещения;
  • Вид отопительной системы. Для однотрубной системы, нормой температурного показателя является +1050С, а для двухтрубной +950С. Разница температур в системе подачи и отвода не должна быть выше 105-700С и 95-700С соответственно;
  • Направленность поступления теплоносителя на радиаторные батареи. Если разводка сверху, тогда разница составляет 20С, а если разводка снизу, тогда 30С;
  • Вид отопительного прибора. У радиаторов и конвекторов разная теплоотдача, а значит, отличается и температурный режим. У радиаторов теплоотдача выше, чем у конвекторов.

Но все равно, все понимают, что теплоотдача, будь то радиатор или конвектор, будет зависеть от температуры на улице.

Если на улице 0 0С, тогда температурный режим для радиаторов должен колебаться в приделах 40-45 0С при подаче и 35-380С при обратке. Что касается конвекторов, то температура при подаче – 41-490С, а при обратке 36-400С.

При морозе в -200С, эти данные для радиаторов будут составлять 67-770С и 53-550С соответственно, а для конвекторов– 68-790С/55-570С соответственно. А уже при 40 градусном морозе, что для конвекторов, что для радиаторов, это данные стандартны – 95-105 на подаче горячей воды и 700С на обработке.

Температурный график подачи теплоносителя в систему отопления

В зависимости от температуры на улице, рассчитываются значения температуры теплоносителя и имеют такие значения (данные показатели температуры округлены для удобства):

Температурные показатели воздуха снаружи, °С Температурные показатели воды на входе, °С Температурные показатели воды отопительной системе, °С Температурные показатели воды после отопительной системы, °С
8 52 51 45 42 40 34
7 55 51 47 44 41 35
6 57 53 49 45 43 36
5 59 55 50 47 44 37
4 61 57 52 48 45 38
3 64 59 54 50 47 39
2 66 61 56 51 48 40
1 69 63 57 53 50 41
0 71 65 59 55 51 42
-1 73 67 61 56 52 43
-2 76 69 62 58 54 44
-3 78 71 64 59 55 45
-4 80 73 66 61 56 45
-5 82 75 67 62 57 46
-6 85 77 69 64 59 47
-7 87 79 71 65 60 48
-8 89 80 72 66 61 49
-9 92 82 74 68 63 49
-10 94 86 75 69 64 50
-11 96 86 77 71 65 51
-12 98 88 79 72 66 52
-13 101 90 80 74 68 53
-14 103 92 82 75 69 54
-15 105 93 83 76 70 54
-16 107 95 85 78 71 55
-17 109 97 86 79 72 56
-18 112 99 88 81 74 56
-19 114 101 90 82 75 57
-20 116 102 91 83 76 58
-21 118 104 93 85 77 59
-22 120 106 94 88 78 59
-23 123 108 96 87 80 60
-24 125 109 97 89 81 61
-25 128 112 98 90 82 62
-26 128 112 99 91 83 62
-27 130 114 101 92 84 63
-28 134 116 103 94 86 64
-29 136 118 105 96 87 64
-30 138 120 106 97 88 67
-31 140 122 108 98 89 66
-32 142 123 109 100 93 66
-33 144 125 111 101 91 67
-34 146 127 112 102 92 68
-35 149 129 114 104 94 69

Используя табличные данные, можно с легкостью узнать температурные показатели воды в системе панельного отопления.

Для этого вам нужно замерить обычным градусником часть теплоносителя в момент спуска из системы. Данными в 5 и 6 столбцах пользуются для прямой ветки, а 7 столбцом – для обратки.

Стоит обратить внимание, что первые три столбца указывают температуру воды на вводе, то есть не учитываются потери в теплотрассах.

Основанием для перерасчета за услуги централизованного теплоснабжения является несоответствие фактической температуры теплоносителя нормативной.

Также можно еще установить прибор учета тепла, при условии, что все квартиры в доме подключены к системе централизованного отопления. Такие приборы учета необходимо проверять ежегодно.

Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа. Это быстро и бесплатно! Или позвоните нам по телефонам:

+7 (499) 703-47-59
Москва, Московская область

+7 (812) 309-16-93
Санкт-Петербург, Ленинградская область

8 (800) 511-69-42
Федеральный номер (звонок бесплатный для всех регионов России)!

o-nedvizhke.ru

Жидкость для отопления дома, температура носителя и объем системы

Эта статья поможет понять, как подбирать и как регулировать температуру такой субстанции, как жидкость для отопления, а также – чем заполнить систему отопления и от чего вообще зависит температура теплоносителя. Поговорим и о регуляторах отопления, которые являются обязательными для того чтобы система теплоснабжения была эффективна.

Регулятор отопления

Перед тем, как заправить систему отопления, обязательно следует обратиться к специалистам за консультацией – будет ли это вода, или же антифриз. Выбирая температуру жидкости для отопления, учитывают такие факторы:

  • благоприятный температурный режим в помещении;
  • качественная работа котельного оборудования;
  • эффективная передача тепла по трубам.

Какой должна быть оптимальная температура в теплосети?

Задача отопительной системы – в обеспечении в здании тепла. Заполнение системы отопления определенным носителем тепла – важный момент. Нормы температурного режима отражены в документах. В жилых домах минимумом температуры в комнатах считается +18 градусов, а в детских садах и больницах он равен +21 градусу. Тепло в помещении зависит ещё и от температуры на улице, а также нужно учитывать потерю тепла и от вентиляции, через ограждающие конструкции.

Температурный режим в различных помещениях

Сам нагрев жидкости для системы отопления имеет довольно большой температурный диапазон: от 30-40 и до 85-90 градусов. Более 90  градусов не должно быть, так как при такой температуре начинается разложение лакокрасочных покрытий и пыли. Это недопустимо по санитарным нормам.

Для того чтобы определить как можно точнее, какая температура носителя в системе отопления необходима, нужно использовать температурные графики, в них указывается зависимость параметров носителя тепла от температуры воздуха снаружи или же применяется автоматическое регулирование по показаниям датчика в помещении.

Как определить подходящую температуру для работы котельной и передачи тепловой энергии

Для того чтобы от котлов была максимально эффективная отдача, нужна высокая температура. При использовании трубопроводов это тоже актуально, так как горячая жидкость для системы отопления переносит больше энергии. В связи с этим температуру воды на выходе из котла нужно приближать к самым высоким из допустимых пределов.

Рекомендуем к прочтению:

Зависимость эффективной работы  котла отопления от температуры теплоносителя

Минимальный  нагрев носителя тепла в котле не должен быть ниже точки росы, это зависит именно от конкретного оборудования, а также от определенного вида топлива.

В противном случае, котёл начнёт «плакать», то есть при горении конденсируется жидкость вместе с различными веществами дымовых газов,  что ведёт к быстрому износу оборудования.

Как согласовать нужную температуру жидкости для отопления и котла?

Изучая отзывы, можно отметить, что существует два варианта:

  1. выдать на выходе температуру, нужную для системы отопления в таких условиях, пренебрегая при этом эффективностью работы котлов. Обычно этот способ используют в небольших котельных, но даже в этом варианте не всегда получается подать теплоноситель по нужному температурному графику. Например, если на улице положительная температура, то нужный нагрев будет 40-45 градусов, а для горячей воды минимум 50. В данное время всё чаще используют иной подход. Устанавливают на выходе регулятор, он обеспечивает нужный режим для котлов, а также оптимальную температуру в системе отопления, применяя при этом датчики наружной температуры.
  2. жидкость в систему отопления дома нагревают максимально на выходе из котельной и при транспортировке по магистральным сетям в то время, как в близости к потребителю доводят параметры до нужных значений, делают это с помощью регулятора. Этот способ прогрессивный и применяется на крупных тепловых сетях. Так как дешевеют различные необходимые для отопления устройства, такие как регуляторы и датчики, этот способ становится всё более популярным и используется даже на маленьких котельных.

Как работает регулятор отопления?

Что такое регулятор? Это такое устройство, которое обеспечивает контроль и корректирует температурные параметры теплоносителя, который заливается в объем системы отопления  и циркулирует в системе отопления, выполняя это автоматически.

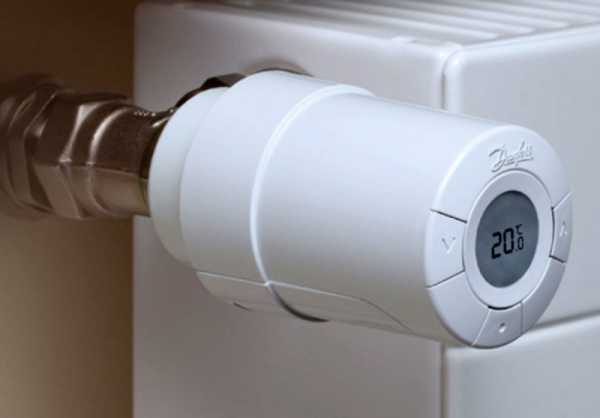

Принцип работы терморегулятора

Регулятор состоит из таких элементов и узлов:

  • коммутирующий и вычислительный блок;
  • исполнительный механизм, использующийся на линии подачи носителя тепла;
  • исполнительный механизм, использующийся для подмеса воды из обратки. Можно использовать и трёххордовый кран и совместить их.
  • повысительный насос на линии «холодного перепуска», хоть и не всегда;
  • повысительный насос на линии подачи;
  • различная запорная арматура и клапаны;
  • датчик, используемый на подаче теплоносителя;
  • датчик, используемый на обратке;
  • датчик для температуры внешнего воздуха;
  • датчик для температуры помещения.

Последние два пункта используются как совместно, так и заменяя друг друга. Это зависит от того, чем задаётся график отопления.

Рекомендуем к прочтению:

Как проходят процессы управления

Точки установки датчиков терморегулятора

Нужно помнить, что температура теплоносителя на выходе, зависит от того, какой объём воды прошёл через систему отопления. В связи с этим регулятор, когда прикрывает подачу воды, увеличивает различие между подачей и обраткой до нужного значения (на трубопроводях врезают датчики).

Если же необходимо увеличить поток, то в этом случае в систему отопления врезают циркуляционный  насос и им тоже руководит регулятор. Если нужно понизить температуру входящего потока, используют «холодный перепуск», то есть часть жидкости, уже проциркулировавшей по системе, опять направляют на вход.

Так, перераспределяя потоки, регулятор обеспечивает нужный температурный график системы отопления. Распределение потоков происходит исходя из данных, которые показывают датчики.

Бывает, что регулятор отопления совмещают с регулятором ГВС, при этом используя один вычислительный блок. Регулятор горячей воды намного проще в управлении и применении. При использовании датчика на линии горячего водоснабжения применяется регулировка прохода теплоносителя через бойлер, что обеспечивает стабильно 50 градусов, требуемых по стандарту.

Какие преимущества у регулятора:

  • выдерживается температурный график;
  • экономится энергия и топливо. Не происходит повышения нагрева теплоносителя;
  • выработка тепла, а также его транспортировка происходят наиболее эффективно для котельных и ТЭЦ;
  • регулятор обеспечивает одинаковые условия для всех потребителей, независимо от степени удалённости от самого источника теплоснабжения.

otoplenie-doma.org

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
