Проектирование газоснабжения частного дома — полный обзор. Жми!

Газовые коммуникации требуют более серьезного внимания при проектировании и монтаже, чем другие инженерные сети.

Обосновано это тем, что газопотребляющие установки – это особо опасные объекты, подлежащие строгому учету и контролю.

Подведение газопровода к дому и снабжение газовых приборов топливом довольно трудоемкое и затратное занятие.

Необходимость проектирования

Основная задача инженеров при проектировании газовых систем – обеспечить безостановочную подачу топлива ко всем приборам.

При этом необходимо учесть ряд требований, предъявляемых к газоиспользующим устройствам и системам, которые поставляют газ потребителям.

Все нормы проектирования указываются в специальной технической литературе – государственных стандартах, сводах правил и справочниках. Знание этих правил – прерогатива грамотных специалистов.

Именно поэтому заниматься проектированием газоснабжения должны не просто вольнонаемные специалисты, а кадровые сотрудники проектных отделов.

Без утвержденного и согласованного газовой службой проекта невозможно будет приступать к монтажу системы и тем более ее эксплуатации.

Полномочные организации

В каждом городе существует ряд организаций, которые предоставляют свои услуги в сфере проектирования опасных устройств. К таким объектам относят не только газопроводы, но и прочие элементы газопотребляющих сетей, котельные.

Как правило, все проектные организации после их создания обязывают вступать в членство саморегулируемых организаций (СРО). В противном случае фирма не сможет участвовать в тендерах и получать серьезные заказы.

Нахождение организации в структуре СРО гарантирует заказчикам безопасное и грамотное выполнение работы. В случае невыполнения условий договора или некачественного предоставления услуг проектная фирма, имеющая свидетельство СРО, рискует не только своей репутацией, но и финансовыми средствами.

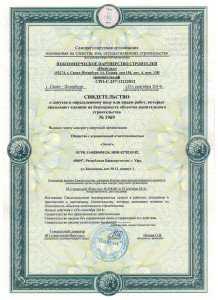

Свидетельство СРО. (Нажмите для увеличения)Членство в СРО возможно получить лишь тем компаниям, в штате которых постоянно находится не менее двух инженеров-проектировщиков систем газоснабжения.

Квалификация и знания этих специалистов проверяются каждые три года специальной комиссией. После успешной сдачи экзамена инженеры получают аттестаты.

Вопреки сложившемуся мнению, лицензию организация иметь не должна. Лицензирование проектной деятельности было отменено.

Будьте внимательны: прежде, чем заказывать проект газоснабжения в выбранной компании, нужно поинтересоваться наличием свидетельства СРО и штатных специалистов по газовым системам.

При заключении договора важно уточнить, что обязанности по замерам, выездам в газовую службу, согласованию и утверждению проекта исполнитель берет на себя. Этот пункт позволит заказчику снять с себя ответственность за процесс и результаты проектирования.

Перечень нужных документов

Чтобы проектировщикам приступить к работе, заказчик должен предоставить данные для проектирования. Сюда входят:

  • технические условия на подключение к газовым сетям, полученные в Горгазе;
  • ситуационный план участка, выданный Администрацией населенного пункта;
  • протокол геологических исследований, который выполняют специализированные организации;
  • план дома с указанием желаемого размещения оборудования.

Пример плана дома. (Нажмите для увеличения)План дома может воспроизвести инженер-проектировщик, если здание уже существует.

В то же время он сможет выполнить все необходимые замеры.

При проектировании специалисту могут понадобиться:

  • расстояние от источника газоснабжения до стен дома;
  • габариты помещений;
  • расстояние между сооружениями, постройками и коммуникациями, расположенными на участке.

Только при наличии всех исходных данных инженер может приступить к расчетам и черчению.

Содержание проекта

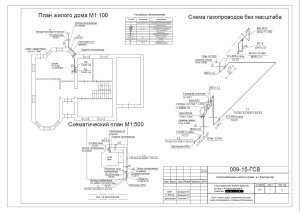

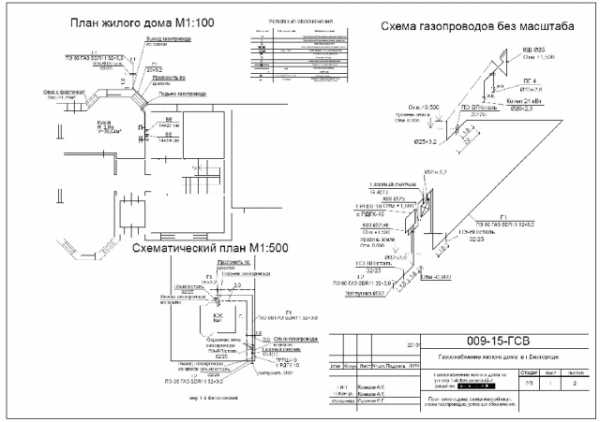

Проект газификации частного дома. (Нажмите для увеличения)Грамотный проект всегда подкреплен расчетами. Первое, что должен сделать проектировщик – рассчитать расход газа, необходимого для снабжения всех газоиспользующих приборов дома. Когда эта цифра будет получена, приступают к планированию трассы газопровода.

Учитывая требования норм, инженер проведет газ от магистрального трубопровода к дому. На врезке обязательно будет устанавливаться отключающая задвижка, а на вводе в дом – счетчик.

Выбор оборудования и приборов ложится на плечи специалиста, но при этом учитываются пожелания заказчика. Все подобранное оснащение должно закупаться в специализированных магазинах. Это поможет уберечься от подделок и некачественного товара.

При сдаче объекта представителю газовой службы на каждый газоиспользующий прибор нужно предоставить техническую документацию – паспорта и сертификаты. Эти документы могут предоставить только серьезные организации, несущие ответственность за продаваемые изделия.

Пример гидравлических расчетов. (Нажмите для увеличения)Когда оборудование будет расставлено и трубы разведены, инженер сделает гидравлический расчет газопровода. Это необходимо для того, чтобы определить размеры труб и потери давления в системе.

Подтвердив работоспособность газовой сети, инженер составит спецификацию оборудования и материалов.

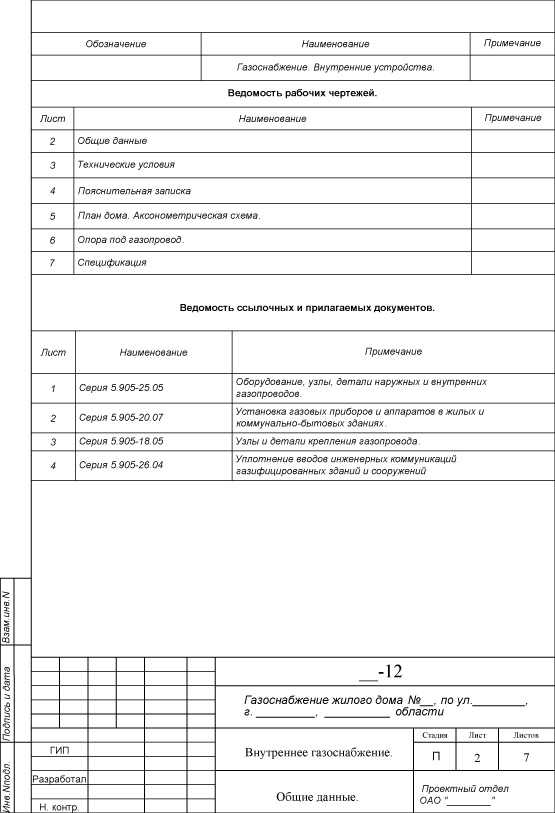

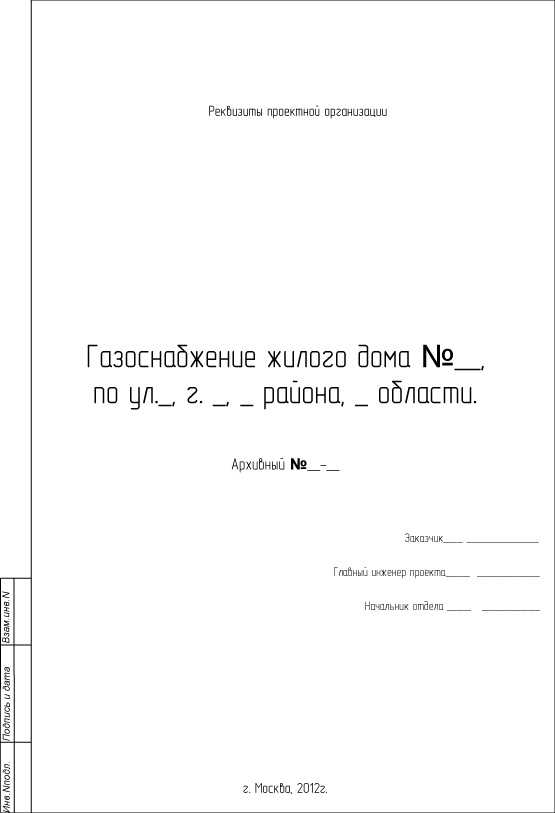

В итоге проект должен содержать несколько листов:

  • поэтажные планы и разрезы дома с указанием мест установки приборов и разводкой газопровода;
  • схемы сети от места врезки до приборов;
  • схемы монтажных узлов и рекомендации по строительству;
  • описание мер по защите от негативных воздействий;
  • рекомендации по обслуживанию и эксплуатации системы газопотребления;
  • спецификацию оборудования и материалов.

Важный момент: готовый проект обязательно должен быть согласован с техническим отделом службы, выдавшей технические условия.

Все изменения, которые будут внесены в согласованный проект в результате строительства, должны утверждаться повторно. Исполнительная документация, которая отражает фактически выполненную работу, будет храниться в архиве Горгаза.

Поэтому, чтобы избежать ненужных недоразумений, окончательный проект должен полностью соответствовать монтажу.

Требования к проектированию

Единственное существенное условие, которое должно быть соблюдено беспрекословно – полное соответствие проекта требованиям нормативной документации. Опытные специалисты прекрасно знают эти правила и не раз с ними сталкивались на практике.

Для каждого проекта нужно снова и снова досконально изучать пункты норм. Требования, предъявляемые к газовым сетям, могут отличаться в зависимости от условий строительства, способа прокладки газопровода, типа установленного оборудования и многих других вещей.

Если проектировщик не выполнит хотя бы одно существенное правило, проект не пройдет проверку и будет возвращен на доработку. Специалисты технического отдела газовых служб досконально проверяют документацию. Поэтому на утверждение проекта иногда может уйти целый месяц.

Смотрите видео, в котором рассматриваются негативные последствия нарушения проектной схемы газоснабжения жилого дома:

Оцените статью:

Поделитесь с друзьями!

teplo.guru

проект, технические условия, нормы и правила

Наличие в доме современной системы газоснабжения существенно упрощает жизнь его владельцам. Газификация частного дома обходится хозяевам в кругленькую сумму, и зачастую именно материальные затраты становятся основным препятствием на пути к наиболее чистому и эффективному варианту теплоснабжения. По сути, грамотное вложение капитала в будущее обеспечение газом позволяет окупить затраты уже через несколько лет, при условии, что процедура газификации выполнена на профессиональном уровне, как с технической, так и с юридической точки зрения.

Способы газоснабжения частного дома

Из всех коммунальных ресурсов газификация дома по праву считается наиболее трудоемкой, дорогостоящей и обставленной бюрократическими рогатками. Тем не менее, вопрос обеспечения газом необходимо решать, несмотря ни на какие трудности. Тем более что в современных условиях газификацию дома можно выполнить в нескольких вариантах:

  • Подведение к дому или загородному коттеджу централизованного газоснабжения;

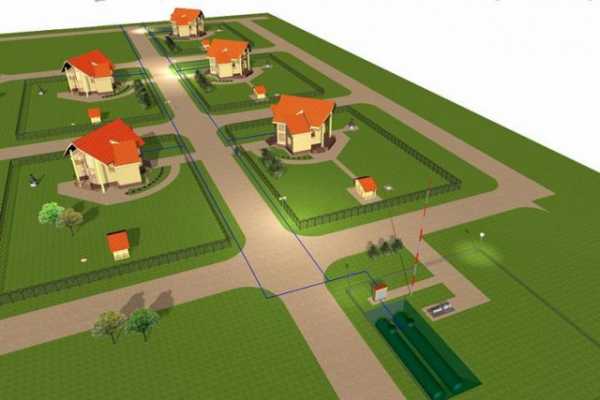

  • Постройка автономного газгольдерного или баллонного снабжения газом;
  • Использование новомодных биогазовых или газогенераторных установок.

Государственная контролирующая машина еще не добралась до установок с биогазом и газогенераторами, поэтому последний способ газификации домашнего хозяйства все еще остается в ранге самостроев. Тем не менее, эффективность подобных установок достаточно высока, и при правильном планировании газификации новинки способны обеспечивать дом газом круглый год.

Единственными препятствиями для использования биогаза являются необходимость отведения площадей на участке под биореактор и наличие объемов свежего навоза и растительности для получения газа в количествах, достаточных для устойчивого газоснабжения. Если в домашнем хозяйстве нет КРС, о биогазе, как варианте газоснабжения, можно забыть.

Газогенераторные установки работают на отходах обработки древесины. Для газоснабжения дома можно приобрести недорогое оборудование, но экономически газификация на опилках или дровах не всегда выгодна, трубный газ централизованных систем газификации получается дешевле.

К строительству автономного газгольдера или организации газогенераторного газоснабжения прибегают только в условиях, когда выполнить газификацию централизованным газом невозможно по объективным причинам.

Что нужно для постройки централизованного газоснабжения в частном доме

Строительство системы газоснабжения всегда начинается с письменного обращения с районное или городское управление газового хозяйства. В первую очередь необходимо выяснить наличие технической возможности подключения дома к ближайшей ветке трубопроводов централизованного газоснабжения и получить информацию «из первых рук» о том, какие нужны документы для газификации частного дома. Чаще всего газотранспортная контора подтверждает возможность и оговаривает условия газоснабжения.

Важно! Любые консультации, ответы на запросы и разъяснения требований по порядку газификации частного дома необходимо получать только в письменном виде.

Это позволит в дальнейшем ссылаться на ответы и решения уполномоченных лиц при разрешении конфликтных ситуаций или в случае отказа в проведении газификации домовладения. По закону к централизованной газовой трубе можно подключить не только жилой дом, а любую загородную постройку, при условии, что строение зарегистрировано в качестве капитального объекта и имеет разрешительные документы на эксплуатацию.

Дальнейший процесс газификации состоит из следующих этапов:

  • Оформление разрешения на прокладку труб от газовой трубы к объекту газификации;
  • Получение технических условий в управлении эксплуатации газовых объектов и трубопроводов;
  • Выполнение обследования, измерение параметров домостроения уполномоченными специалистами;
  • Составление проекта и сметы газификации;
  • Выполнение работ по прокладке газопровода, разводке труб газоснабжения внутри помещения.

Завершается процесс газификации актированием выполненных работ с составлением протокола о приеме и введении систем газоснабжения в эксплуатацию. Составляется абонентский договор на поставку газа, пломбируется счетчик, и можно начинать пользование газовыми приборами.

Документы для газификации частного дома

Подготовка документации, необходимой для выполнения газификации, начинается с составления ходатайства на получение разрешения на проведение газификации частного домостроения. За небольшие комиссионные за подготовку документов и газификацию могут взяться клерки частной компании, оказывающей услуги по газификации домов населения, в том числе предоставление перечня документов для газификации частного дома.

Менеджеры неплохо знают требования нормативных документов по газификации частного дома, нормы и правила оформления проектов, поэтому пакет разрешений и проект газоснабжения можно будет оформить за несколько дней вместо стандартного месяца.

При всех плюсах подобного решения существует немалый риск, что в ходе проектирования системы газоснабжения будут допущены грубые ошибки, или некоторые детали проекта газификации, например, схемы разводки труб внутри дома, будут выполнены без учета пожеланий хозяев. Исправлять ошибки очень сложно и дорого, а разводку труб сварщики сделают точно по проекту газификации частного дома.

Получаем разрешение на монтаж труб и подключение к газотранспортной системе

Ходатайство оформляется в виде заявления на имя руководителя управления газового хозяйства города. Чаще всего требуется заполнить бланк установленной формы, иногда чиновники требуют завизировать ходатайство в органах исполнительной власти. К составленному заявлению потребуется приложить подтверждающие документы:

  • Копию паспорта владельца;
  • Документы на дом, подтверждающие право собственности на недвижимость;
  • Обобщенные сведения о планируемом потреблении газа.

Зачастую линию газоснабжения приходится тянуть через участки третьих лиц, дороги, общественные территории. В этом случае предстоит кропотливая работа по оформлению письменного согласия всех заинтересованных лиц.

На основании завизированного руководителем заявления можно будет обращаться в отдел эксплуатации газового хозяйства для получения технических условий на газификацию частного дома.

Проект газификации частного дома

Конечной целью всех обращений и ходатайств является проект газификации частного дома с визами контрольного отдела управления ГХ и согласованиями местного управления МЧС, по которому можно будет выполнить практическую часть газоснабжения — сварить трубопровод, собрать его внутреннюю и подводящую часть.

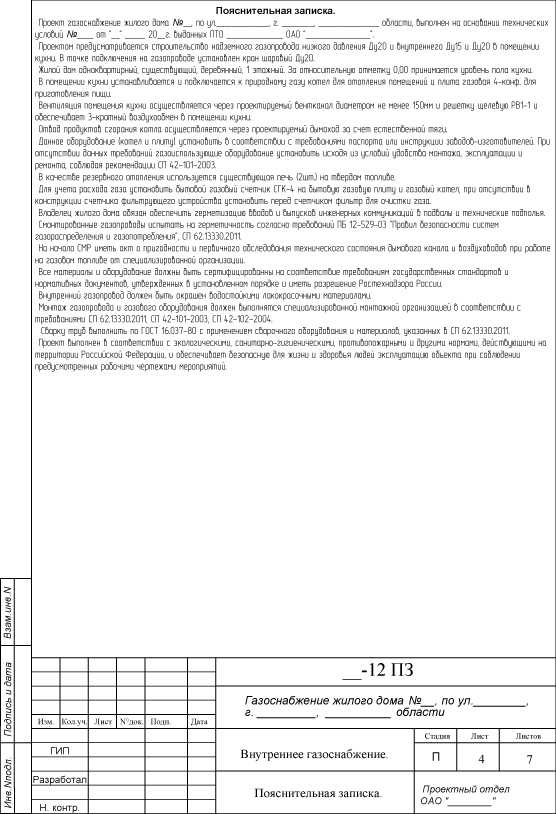

Сам проект представляет собой пояснительную записку в десяток листов, с приложенными схемами прокладки труб, местами выполнения поворотных колен, высотой установки магистрали, расположением запорной арматуры системы газоснабжения, счетчика, фильтра и муфт для подключения потребителей газа.

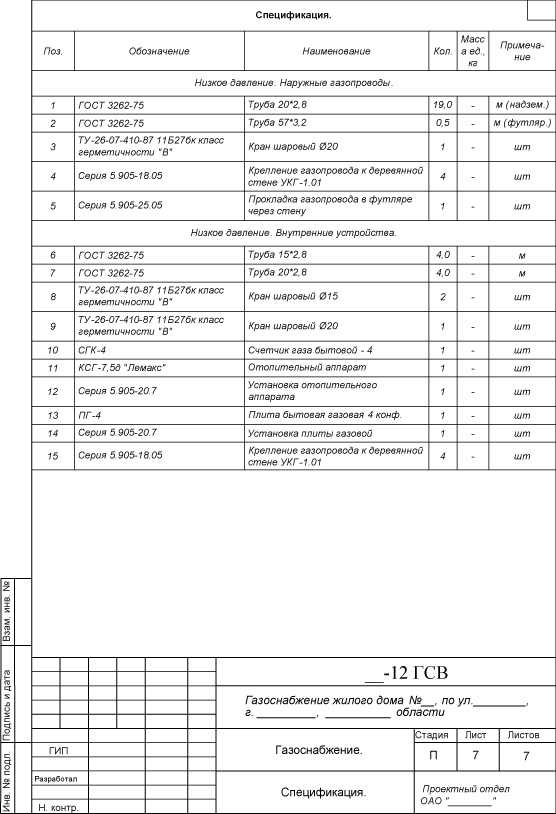

В этой же записке приводится спецификация с перечнем использованных материалов, их маркировкой, количеством, размерами и особыми условиями. В конце проекта обязательно указываются оговорки и специальные условия выполнения работ по газификации дома, и самое главное — сборочный чертеж укладки и сварки трубопроводов.

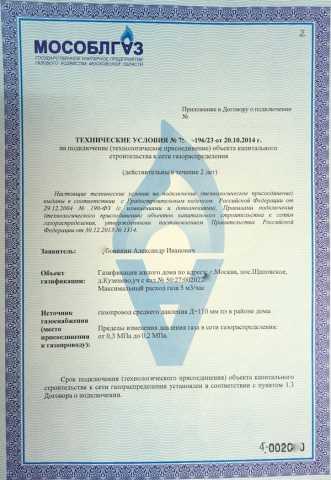

Технические условия на газификацию частного дома

Проектирование системы газификации выполняется только в индивидуальном порядке, никаких типовых проектов, привязанных к размерам дома или коттеджа, для построения системы газоснабжения не допускается.

Для получения техусловий потребуется предоставить УХГ дополнительный пакет документов:

  • Выписку из кадастрового и ситуативного плана;
  • Технический паспорт на капитальное строение, дом, коттедж, сарай, все постройки, которые существуют на участке, возможно, потребуется дополнительное описание размеров и материала, из которых построены объекты;
  • Сведения о потреблении газа в системе газоснабжения. Потребуется предоставить оригиналы паспортов на все газовые приборы, сертификаты, и отдельно документы на приборы учета.

Иногда сотрудники УПХГ требуют приобрести и установить систему контроля содержания в воздухе окиси углерода. Обычно это требование касается отопительных котлов и газовых бойлеров, устанавливаемых без дымохода и не оборудованных встроенными вентиляторами-дымососами.

Кроме документации, потребуется предоставить акт обследования домовладения и прилегающих построек с целью подтверждения отсутствия помех и препятствий в обустройстве системы газоснабжения.

Непосредственное проектирование выполняется либо уполномоченным подразделением УГХ, либо коммерческой организацией, обладающей лицензией на проведение работ, связанных с газоснабжением населения. В любом случае, основанием для разработки проекта газоснабжения является договор с четким обозначением сроков, стоимости и объема работ.

Требования к помещению при обустройстве систем газоснабжения

Обследование помещения выполняется с целью фактического подтверждения соответствия котельной нормам и требованиям СП-42-101-2003, а именно:

  • Высота потолков должна составлять не менее 2 м для газового котла тепловой мощностью до 60 кВт, 2,5 м – более 60кВт;
  • Производительность естественной вентиляции на выход составляет не менее трехкратного газообмена, на приток — объем воздуха должен быть не меньше производительности вытяжки плюс объем, необходимый для работы котла в максимальном режиме;
  • Объем помещения котельной для одного котла должен быть не менее 7,5 м3, для спаренного варианта котел-бойлер – не менее 13,5 м3;
  • Помещение под системы газоснабжения и отопления должно быть оборудовано окнами общей площадью из расчета 0,03 м2 на 1 м3 пространства.

Наиболее суровый контроль касается работы дымохода и обеспечения сохранности труб и арматуры системы газоснабжения. Приходится спиливать ветки деревьев, менять карнизы и водосточные трубы, переносить заземление сети только для того, чтобы обеспечить безаварийную работу счетчика и вентилей.

Отдельно проверяется соблюдение условий установки всех абонентов системы газоснабжения, от газовой духовки до бойлера. Требования по монтажу оборудования прописаны производителем в паспорте на изделие, поэтому их всегда можно проверить и доработать еще до проведения обследования помещения.

По итогам обследования составляют акт, оригинал которого прилагается к проектной документации на выполнение работ по газификации частного домовладения.

Порядок газификации частного дома, завершающий этап

После оформления и согласования проекта газификации необходимо заключить договор с организацией, имеющей соответствующий допуск и лицензию на проведение монтажных работ. У сварщиков и монтажников должен быть необходимый допуск к проведению сварочных работ на системах газификации объектов жилого фонда.

Компания верстает смету материалов и работ. На этом этапе будет полезным собственноручно проверить соответствие закупаемых труб и материалов требованиям проекта газификации. Иногда смета не сходится, особенно в случаях, когда речь идет об обустройстве подземных коммуникаций.

Будет нелишним разобраться и посмотреть на схему прокладки труб внутри помещения. Иногда исполнитель проекта газификации просто копирует чужие чертежи, даже без привязки к характеристикам заказчика.

Совет! Если будут обнаружены явные ошибки, монтажные работы на системах газоснабжения нужно немедленно останавливать и обращаться к проектировщику за разъяснением и компенсацией убытков.

По окончании монтажа подписывается акт выполненных работ, счетчик пломбируется, и вся система газоснабжения дома остается в заблокированном виде, пока комиссия УГХ не примет объект. После составления акта снимаются пломбы со счетчика линии газоснабжения.

Остается пригласить специалистов по эксплуатации и обслуживанию газовых котлов и бойлеров фирмы производителя или ее сервисной службы. Самостоятельно запускать новые котлы нельзя, так как теряется гарантия на изделие, а в случае возникновения пожара виновными в повреждении систем газоснабжения будут признаны хозяева.

Федеральный закон о газификации частного дома, нормы и правила

Базовым федеральным законом о газификации частного дома на сегодня остается закон РФ от 31.03.99 №69-03. По сути, это общий документ, регулирующий правовые основы отношений, возникающие в процессе газификации жилого фонда.

На практике в вопросах проектирования и оформления систем газификации используют следующие Постановления, документы и правила:

  • «Правила подключения к сетям газораспределения», утвержденные Постановлением №1314 от 30.12.13;
  • ГОСТ Р № 21-1101-2013 по проектно-сметной документации для газификации домов;
  • СНиП 42-01-2002, СП №42-101-2003.

Всего вопрос газификации домов регулируется списком из двух десятков нормативов и правил, связанных с проектированием и монтажом основных конструкций систем газоснабжения. Кроме того, в тематике газоснабжения и построения линий газификации используются более десятка ГОСТов на материалы и сварочные работы.

Техника безопасности

Газовое хозяйство было и остается одним из наиболее уязвимых мест системы энергоснабжения. Обычно сотрудники горгаза при выполнении проектных и монтажных работ по газификации зданий предупреждают будущих владельцев о наиболее важных моментах соблюдения техники безопасности.

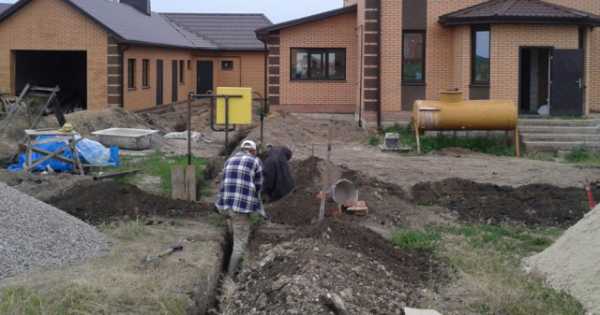

Наибольшую угрозу представляют собой земляные работы в районе прохождения подземных газовых коммуникаций и попытки несанкционированного подключения в сети систем газификации домов. Очень часто для подачи газа применяют пластиковые трубы, которые легко повредить даже лопатой, тем более не стоит прокладывать одновременно в одной траншее системы газоснабжения и водопроводные или электрические линии.

Заключение

Система газоснабжения с подземным расположением магистралей обойдется на 50% дороже воздушных коммуникаций. Стоимость проекта обойдется примерно в 500-1300 долл., цена монтажных работ – от 5000 долл., в зависимости от сложности и длины магистралей. Если трубопровод получается более 100 м, то стоимость системы газоснабжения возрастает в разы, поэтому экономить на качественной проработке проекта газификации дома не имеет смысла.

bouw.ru

Какие документы нужны для газификации частного дома

Владельцы частных домов все чаще предпочитают иметь автономное газоснабжение, несмотря на большие затраты и время, необходимое для проведения газификации. Необходимо подготовить и собрать все документы, соблюсти технические условия, получить разрешения.

Каждый этап регламентирован законодательными актами, поэтому не помешает получить консультацию у специалистов. Процесс подключения может затянуться, если не соблюдать инструкцию, которая была для этого разработана специалистами.

Предварительная подготовка

Чтобы приступить к сбору документов, надо выяснить некоторые моменты, так как это позволит быстрее газифицировать дом.

  1. В первую очередь следует выяснить собственника центрального газопровода, расположенного рядом с участком. Именно у него необходимо получить разрешение, затем узнать сумму подключения. На нее повлияет месторасположение участка, необходимость прокладки распределительной трубы, разрешение от соседей и т.д.
  2. Общая площадь дома, высоты потолков, количества окон необходимо знать не только для выбора котла, но и расчета тепловой нагрузки. Для отопления 50 квадратных метров необходимо около 5 кВт.
  3. Прокладка подземной трубы обойдется на 30 процентов дороже. К тому же придется получить разрешение от ГИБДД или соседей. Наземный способ даст возможность быстро подключиться, однако нужно каждый год следить за состоянием трубы, производить покраску.

В последнее время в частных домах используются котлы на комбинированном топливе. Про подобные агрегаты типа «газ-дрова» можно прочитать здесь: https://teplo.guru/kotly/combi/kombinirovannye-kotly-gaz-drova.html

Имейте в виду: сбором документов можно заниматься самостоятельно или поручить все специализированной компании, оформив доверенность.

Перечень необходимых документов

Следует учитывать, что часть бумаг и актов оформляются еще до начала работ, остальные — во время их проведения.

  1. Письменное заявление подается в организацию, которая занимается обслуживанием и реализацией газа в в данном городе или поселке.
  2. Необходима копия документа, удостоверяющего личность.
  3. Обязательно прикладываются бумаги, подтверждающие права собственности.
  4. Разрешение от соседей потребуется в том случае, если трубопровод пройдет через их участок.

Желательно сразу рассчитать мощность котла с учетом отопления. На 10 квадратных метров расход газа составит 1 кВт. Это будет учитываться при проектировании и монтаже газового котла.

Подробнее про установку и подключение газового котла можно прочитать перейдя по ссылке: https://teplo.guru/kotly/gazovye/ustanovka-i-podklyuchenie-gazovyh-kotlov.html

Получение технических условий

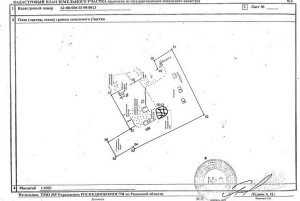

Кадастровый план земельного участка. (Нажмите для увеличения)

Без соответствующих технических условий будет невозможно получить разрешение на проведение газификации. Для получения технических условий необходимо предусмотреть следующее:

  1. Кроме паспорта и идентификационного кода нужны бумаги, подтверждающие права на участок и дом.
  2. Прилагается топографическая съемка участка и кадастровый план, который можно получить у главного архитектора.
  3. Нужен оригинал технического паспорта домостроения.
  4. В заявлении указывается отапливаемая площадь, расход газа, документы на оборудование и место его установки.
  5. Потребуется акт обследования дымохода и разрешение на строительство, если дом недостроенный.
  6. Время для изучения документов и выдачи разрешения составляет 10 дней.

В случае положительного решения надо найти проектную организацию, чтобы подготовить документацию для проведения монтажа и установки. У нее должны быть соответствующие лицензии и сертификаты, которые позволяют заниматься этой деятельностью.

Проектирование системы газоснабжения

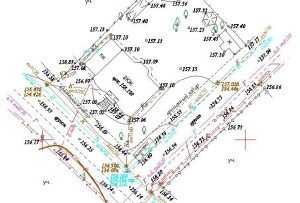

Топографический план. (Нажмите для увеличения)

Перед подписанием договора, чтобы приступить к созданию проекта, собирается ряд важных документов:

  1. Топографический план, на котором указаны все инженерные коммуникации.
  2. Технический паспорт дома или проект, по которому его построили.
  3. Паспорт оборудования и описание применения котла.
  4. Информация о расположении вентиляции и дымоходов.
  5. Количество точек получения горячей воды.

Замеры и согласования нередко делаются непосредственно на месте, так как проектировщик сможет подсказать самый приемлемый вариант. Поэтому важно прописать этот пункт в договоре. Весь этап должен уложиться в две недели.

Договор с монтажной организацией

За две недели, пока готовится проект системы газоснабжения, составляется смета расходов. Вопрос согласования проекта должен взять на себя проектировщик. Придется получить разрешение от пожарного инспектора, который проведет обследование дымоходов.

Чтобы сэкономить средства желательно выбрать проектную компанию, занимающуюся монтажом и пуском. В договоре указываются все условия и сроки проведения работ.

Нужно установить наиболее рациональные режимы для газового оборудования, выявить все дефекты, чтобы сразу их устранить. При монтаже и настройке желательно присутствовать владельцу дома.

Важный момент: расчет должен происходить только после подписания акта о запуске системы в эксплуатацию.

Особенности подключения

Плата обычно проводится по выставленному счету перед врезкой в магистральный трубопровод. Сроки надо обговорить заранее.

  1. В указанный день будут привезены трубы и уложены вдоль линий прокладки.
  2. После сварки открывается газовый вентиль и делается пробный запуск.
  3. Требуется собрать всю исполнительно-техническую документацию, чтобы прошла приемка объекта заказчиком, подрядчиком и представителем газовой службы.
  4. Затем счетчик пломбируется и подписывается договор о поставке газа.
  5. Владелец обязательно проходит инструктаж по технике безопасности, а затем расписывается в специальном журнале.

За пуск газопровода отвечает организация, заключившая договор. Срок гарантийного обслуживания котлов или другого оборудования обычно составляет от одного года до трех лет.

Узнать подробнее о факторах, влияющих на цену газификации, можно здесь: https://teplo.guru/normy/kak-provesti-gaz-v-chastnyi-dom.html

Смотрите видео, в котором пользователь подробно объясняет все этапы при проведении газификации частного дома:

Оцените статью:

Поделитесь с друзьями!

teplo.guru

Как запроектировать (разработать проект) газоснабжение жилого индивидуального дома? — Газ — Статьи по газу — Каталог статей

В этой статье поделюсь с вами разработкой обычного проекта газоснабжения частного дома. После того как заказчик предоставил Вам технические условия, утвердил расстановку газового оборудования, начинаем процесс разработки чертежей в программе АВТОКАД или КОМПАС кому как удобнее.

Первым листом согласно ГОСТа Р 21.1101-2013 «ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРОЕКТНОЙ И РАБОЧЕЙ ДОКУМЕНТАЦИИ» будет титульный лист, пример оформления взят из вышеуказанного госта (Рисунок Р.1. Пример выполнения титульного листа).
В этой статье поделюсь с вами разработкой обычного проекта газоснабжения частного

Далее идет лист №2 «Общие данные» в нем указывается ведомость чертежей, наименование, а так же список ссылочных и прилагаемых документов.

Третьим листом идут технические условия.
Четвертый лист «Пояснительная записка», в ней расписываем все проектные решения, воду лить не нужно перебирая все пункты подходящих СНиПов, даже если вы их не отразите в записке, то их все равно никто не отменял, и монтажники будут их придерживаться при строительстве газопровода.

Пятым листом идет план и схема газопровода. В нашем случае точка подключения будет на распределительном, надземном, стальном газопроводе низкого давления непосредственно рядом с газифицируемым домом. Устанавливаем в точке подключения отключающее устройство (согласно тех. условий), далее идем по опорам (из за большого расстояния между домом и газопроводом), переходим на фасад здания, крепим газопровод при помощи креплений взятых из серии 5.905-18.05, через заложенный футляр проводим газопровод в дом, устанавливаем кран, счетчик газа, переходим на диаметры 15 мм, и разводим до газоиспользующего оборудования. Данный дом соответствует нормам газификации, объём помещения более 15кв.м., высота более 2,20м, дверь и окно (рассчитанное по объёму помещения) имеется.

Шестым листом разработан чертеж опоры под газопровод, обычно она разрабатывается на все диаметры газопровода один раз и в последующем включается в разные проекты.



Седьмой лист «Спецификация оборудования и материалов».



Проект выполнен, осталось согласовать в организации выдавшей технические условия и в пожарном обществе на устройство размещения дымохода. Такие проекты не подлежат экспертизе и пром. безопасности, выполняются в течении рабочего дня с учетом выезда на объект (в пределах 2 часов).



www.club-gas.ru

Газификация частного дома

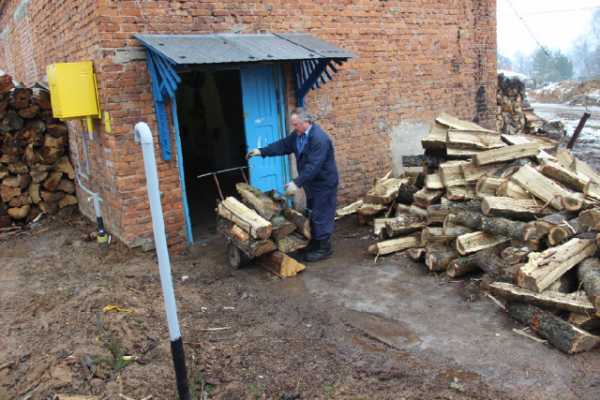

Если встаёт вопрос об отоплении электричеством дровами или газом, то последний вариант выигрывает однозначно. Тем не менее, чтобы подвести топливо в дом, следует соблюдать ряд нормативов и законодательств, потому как это всё жёстко контролируется соответствующими органами. По итогам процесса согласования и общей стоимостью подключения, шанс использовать дешёвый энергоресурс обычно ускользает из рук.

Вы можете пройти мимо этой темы, если вы живёте в загородной недвижимости n-ое количество лет, а о том, где конкретно может проходить газовая магистраль, вы вообще не знаете. Можно поспорить о том, что путь к энергоресурсу окажется тернистым и дорогостоящим удовольствием. На пути могут встретиться труднопреодолимые пороги в виде частной собственности, а значит, прокладка газовой магистрали предполагает собой письменное соглашение всех собственников земных владений.

Представьте, что газопровод ещё проходил через железнодорожное полотно, а лучше через федеральную трассу, то такая затея окажется баснословно дорогой и сложной. Такая щепетильная ситуация предполагает собой реализацию автономной газификации, т.е., для хранения сжиженного газа будет использоваться подземная емкость – газгольдер.

Если у вас только в планах выбор участка под строительство коттеджа, то имеет смысл отдать предпочтение той местности, где уже имеются подведённые коммуникации. Желательно, чтобы ваш участок был вписан в технические условия. Только так можно сократить череду согласовательных процедур, которые следует пройти, чтобы подключиться в частном порядке к газовой сети.

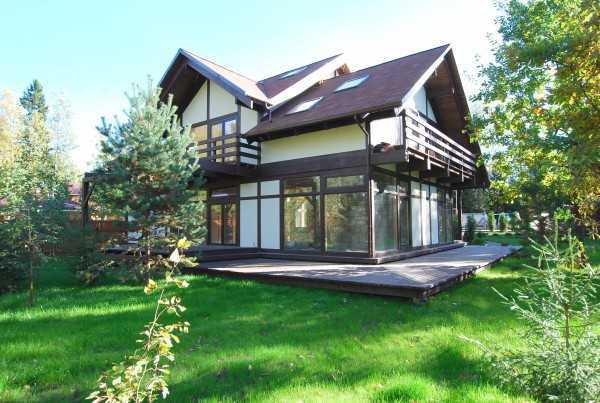

С чего начать газификацию коттеджа

В газовой «эпопее» технические условия считаются важным предисловием. Они нужны для того, чтобы в дальнейших этапах проектирования газопровода были учтены в дальнейшем особенности местности и строения. Технические условия – ключевой момент, который и определяет в принципе возможность подключения.

Поэтому всё начинается с посещения районной службы по эксплуатации газового хозяйства, или иного филиала, которое может представлять интересы владельца газопровода. Перед тем как идти, соберите пакет документов: гражданский паспорт, документы подвергающие право владеть земельным участком и домом, не забудьте также ситуационный план, где можно будет увидеть расположение строительного объекта относительно газифицированной застройки (копия должна быть заверена в управлении архитектуры).

Следует пообщаться с уполномоченными лицами, узнать шансы на подключение, сделайте заявку, чтобы получить ТУ. Если резервы пропускных способностей сетей позволят подключение, то решение будет положительным.

Не следует торопиться, если строительство дома только в планах. Ведь для запуска процесса, понадобятся свидетельство права собственности на дом, или хотя бы свидетельство которое подтверждает, что объект на стадии строительства.

Согласно нормативам дом должен иметь всё – от окон до дверей, за которыми можно будет установить соответствующее оборудование. Помимо этого, технические условия имеют ограниченный срок действия, и этот период, например, в Московской области составляет всего два года. Если вы затянули с подведением газопровода, и документация просрочена, то вас потребуют заново заняться первыми двумя этапами. Поэтому делайте заявку с учётом планов по завершению строительства и обустройства систем жизнеобеспечения в помещении.

Для того, чтобы получить ТУ на жильё имеющее свыше 300 «квадратов», помимо указанных документов, нужно будет приложить теплотехнический расчёт. Этот документ выдаётся специальной проектной организацией.

Для газопровода проходящего под землёй необходимы технические условия составляемые на электро-химзащиту. Дело заключается в том, что в различных местах грунт может кардинально отличаться по коррозийной активности, подвижности и по структуре, и закапывание в землю труб не везде будет целесообразным делом. Помимо этого, надземный газопровод будет стоить дешевле, нежели подземный. Однако на эстетику ландшафта такой способ никак не влияет и будет менее опасен для окружающей среды.

Проект газификации: как делается план газоснабжения коттеджа

Для грамотного расчета разводки, оптимального выбора газового оборудования необходима проектная документация на газификацию дома. При этом будет учитываться качество теплоизоляции, планированное решение и прочие уместные технические условия. В проекте может быть осветлена тема перечня оборудования и используемых материалов, а также план газоснабжения.

Для его составления нужно обратиться в уполномоченную организацию, которая имеет свидетельство, повреждающее тот факт, что оно выдано саморегулируемой организации по допуску о проведении работ касаемо объектов газификации. Задача по выбору проектной организации возлагается на вас, в любом случае отыскать её не представляет особого труда. Каждая из служб тесно контактирует между собой и задействованы в цепочке оформления документации и технических работ по газификации. На любом этапе вам могут любезно предоставить информацию о том, что делать дальше и куда нужно будет обращаться потом.

Всё делает поэтапно, в том числе и проектирование газификации. Для начала на объект выезжает инженер-проектировщик, чтобы провести замеры. Со специалистом можно согласовать расстановку отопительных приборов в здании, уточняются либо подбираются модели отопительного оборудования.

Коттеджи с большой площадью (свыше 200 квадратных метров) на первом этаже или в цокольном уровне должна предусматриваться отдельная комната – котельная. В таком помещении рекомендуется сделать несколько входом с дверями: одну с улицы, другую из дома. Тогда можно не беспокоиться проверок со стороны газовых служб.

В помещениях небольшой площади можно использовать настенный газовый котёл, который разрешается монтировать на кухне. Мощность газового котла можно рассчитывать по следующей формуле: 1кВт исходя из 10 м2 отапливаемой площади. Не забудьте заложить на потерю тепла около 20% мощности.

На стадии проектирования предусматривается установка газовой плиты в помещении. Чтобы избежать переделок в дальнейшем, важно, как можно раньше оговорить все нюансы по поводу расположения оборудования. После приёмки, если появилась мысль переставить газовые приборы нужно иметь соответствующее разрешение, а это тянет за собой потерю времени и бумажную волокиту.

После приобретения оборудования, по ходу дальнейших действий в проектную организацию необходимо представить документацию. Номер может не пройти, если у вас старая газовая колонка или плита.

В зависимости от сложности подвода газа к коттеджу зависят, как и стоимость, так и срок изготовления проекта. По итогам проект следует согласовать с землепользователями и продавцом газа в области. После того как у вас на руках появился готовый проект рассчитывается примерная оценка стоимости по газификации.

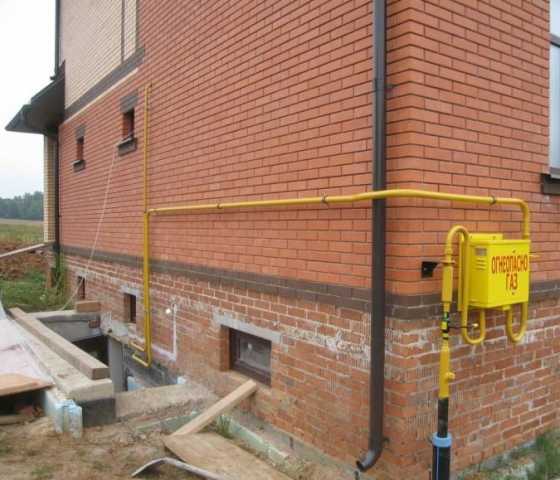

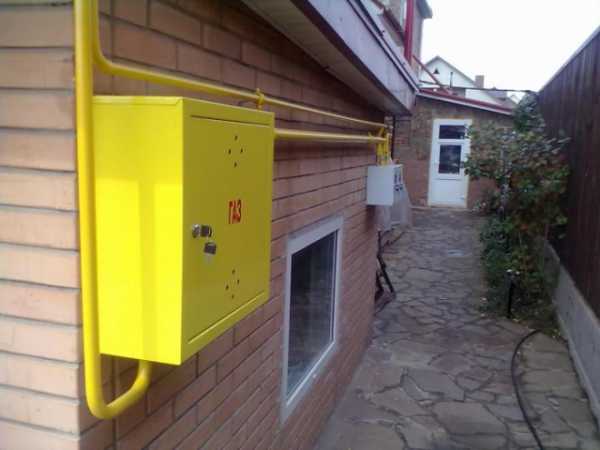

Строительство газопровода и подводка к дому

Итак, вы уже имеете уже готовый проект, а значит можно отправляться в подрядную организацию для заключения договора на прокладку газопровода. Первым делом вам составят смету, если цена для вас оптимальна, то обсуждаются сроки, и заключается договор.

Если итоговая стоимость окажется не подъёмной для вас, то можно попытаться договориться о том, что желаете самостоятельно провести работы не имеющих специальных знаний и навыков. В договоре желательно указать, что окончательная оплата будет произведена при комиссии по факту приёмки.

Подрядная организация после проведения работ оформляет техническую документацию, касающуюся производственных дел и исполнения. В приёмке участка газопровода создается специальная комиссии, в состав которой входят непосредственно собственник дома, экологические службы, инспектор надзора архитектуры и строительства и представители газового хозяйства.

Вряд ли у кого-то могут возникнуть нарекания по поводу качественной и грамотно проделанной работы, и в этом случае заключается акт по окончании объекта. Если у кого-то возникнут вопросы и нарекания, и нужна будет корректировка, то хозяин дома должен быть в курсе по урегулированию путей.

Параллельно строительству газопровода, можно заняться заключением договора с фирмой, которая предоставит отопительное оборудование: монтаж котла, решение вопросов с дымоходом, разводка труб в мощении и навешиваю отопительных радиаторов. Эта же организация должна озаботиться о техническом обслуживании котла (должна быть представлена гарантия).

Важный этап – окончание газификации

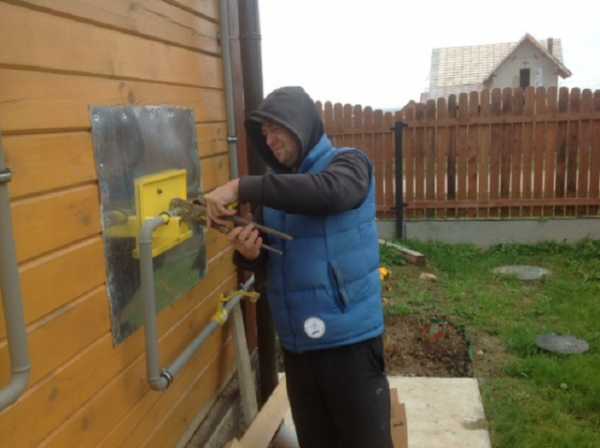

Монтаж всей цепочки системы готов, остаётся только пройти ряд процедур по согласованию и прости инструктаж по технике безопасности. Ещё необходимо будет заключить договор о поставке газа в ваш коттедж, одним словом – постановка на баланс.

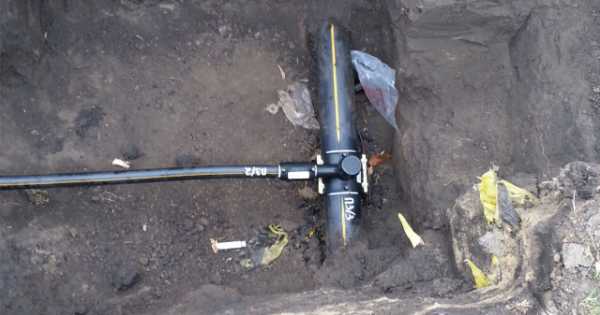

Помимо этого вам придётся посетить кабинет службы врезок в газовую магистраль. И вот долгожданный пробный пуск – проверка утечек газа и надёжность оборудования.

После пройденного этапа тестового запуска, благодаря компании, которая обеспечивает вам сервисное обслуживание оборудования, открывается вентиль и с этого момент начинается эксплуатация газового котла. А все подшитые акты и проект сдаётся в в архив газовому управлению.

Некоторые нюансы — Выбор котла

Выбор котла требует тщательного подхода в деле, не поленитесь уделить этому момент особое внимание.

Напольные модели имеют все мощности для обогрева больших площадей. Дома до 200 «квадратов» могут обойтись настенными газовыми колонками, монтируемые на кухне. Существуют котлы, которые имеют естественную тягу, и им не страшны перебои подачи электроэнергии.

Но подобные модели обладают рядом ограничении в плане удобства эксплуатации, например, они не могут регулировать температуру теплоносителя. Современные модели котлов нашпигованы электронными начинками дают более широкие возможности по режимам отопления.

К установке газового оборудования существуют предъявляемые обязательные требования, — полное сгорание топлива, а это может произойти, только если в помещении достаточно воздуха.

Если на кухне вентиляции не хватает, то выбор склоняется к турбомодельным котлам и коаксидным дымоходам. Это труба в трубе. Внутренняя труба отводит продукты сгорания, а внешняя обеспечивает поток свежего воздуха.

Свои требования имеет дымоход, выполненный в традиционном стиле и имеющий естественную тягу.

Естественная тяга обуславливается дымоходом высотой не менее пяти метров и в идеале должна иметь минимум изгибов. Для предотвращения появлению конденсата, дымоход утепляют.

Выход дымохода должен иметь расстояние от конька крыши примерно на полметра, если кровля сделана из дранки или соломы (горючие материалы), то это расстояние автоматически увеличивается ещё на метр.

Везде за газ рассчитываются по факту потребления этим голубым топливом. Вам в помощь приходят технические характеристики, которые можно взять из газовых оборудований (газовой колонки, плиты, котла). Благодаря ним можно рассчитать расход газа. Итоговая цифра должна соответствовать пропускной способности счётчика.

Нормы и правила установки котла

Газовое оборудование имеет свои правила в монтаже, которые должны выполняться в целях безопасности вас самих. При мощности котла менее 60 кВт высота потолка должна составлять не меньше чем 2,4 метра, остекленная площадь помещения — 0,03 м2 на один кубометр, но не менее 0,8 квадратных метров. Согласно нормативным актам, требуемая площадь помещения для установки одно котла нужно как минимум 7,5 м3 , если котла два — 15 м3.

Если вы обладатель мощного котла и он размещён в цокольном этаже, следует обзавестись сигнализатором загазованности. Для установки газовых плит следует также следовать требованиям нормативов, к примеру, четырёхкомфорочная плита требует как минимум 15 м3, если вы довольствуетесь двухкомфорочной, то объём помещения должен быть не меньше 8м3.

Итоги

  • Дело это трудное и затратное во времени, вам нужно будет пройти «9 кругов ада»: получить ТУ, сделать заявку на разработку проекта, спроектировать отрезок газопровода и успешно ввести его в эксплуатацию.
  • Стоит отметить, что газификация долевого проекта может вам обойтись в разы дешевле
  • Подключение газа в одиночку не очень интересно с точки зрения финансовых затрат, перед оформлением документов поговорите с соседями. Некоторые из них должны согласиться на газификацию своего дома. Затраты тогда будет разделены между несколькими членами территориального объединения.

www.proterem.ru

Автономная газификация частного дома под ключ. Полный обзор

Желая обеспечить газом свой дом, каждый собственник должен задаться основным вопросом. А есть ли в районе возможность запитать строение от магистральных газовых сетей? Далеко не на каждый жилой массив проведены газопроводы, к которым можно подключаться своим абонентским вводом.

Даже если по участку проходит крупногабаритная труба, которая, по мнению домовладельца, может стать прекрасным источником газоснабжения, не стоит обольщаться. Вполне может быть, что эта газовая магистраль не предназначена для питания частных построек, а поставляет газ высокого давления на производство.

К таким сетям самовольно подключаться строго запрещено, а разрешения на подключение никто не даст. Что же делать?

Понятие автономной газификации

Схема автономного газоснабжения

Если после обращения в газовую службу выяснилось, что на участок действительно нельзя подвести природный газ, вариант решения проблемы один. Обеспечить газоснабжение дома от индивидуального источника.

Для всех инженерных коммуникаций существует понятие автономного снабжения. В водопроводных сетях автономным источником служит собственная скважина, в отоплении – мини-котельная, в вентиляции – индивидуальная приточно-вытяжная установка.

Для автономной газификации дома применяют оборудование для хранения и использования и сжиженного углеводородного газа (СУГ),

Полезная информация: несложный комплекс сооружений позволяет обеспечить газоснабжение всех бытовых приборов дома без подключения к газопроводным сетям, получения технических условий и прочей разрешительной документации.

Необходимое оборудование

Основным элементом системы индивидуального газоснабжения по праву считается газгольдер – емкость для хранения топлива.

Многообразие конструктивных решений позволяет устанавливать его на участке надземно или подземно, в горизонтальной или вертикальной модификации, естественно, с функцией регулярной дозаправки. Объем закачиваемого газа рассчитывается исходя из часовой потребности дома.

В качестве основных приборов-потребителей, рассматриваются следующие:

  • водогрейный газовый котел;
  • газовая колонка;
  • плита кухонная газовая;
  • очаг или камин.

Подробнее о выборе газового котла для отопления дома можно прочитать здесь: https://teplo.guru/kotly/gazovye/gazovye-kotly-dlya-chastnogo-doma.html

Каждый из этих приборов должен иметь технический паспорт, в котором обязательно указывается часовой и секундный расход газа. Зная характеристики прибора, количество часов работы в сутки и свойства газа рассчитывают часовую, суточную и годовую потребность в топливе.

Основываясь на этой величине, с учетом небольшого запаса назначают минимальный требуемый объем газгольдера. Для небольших частных домов он не превышает 3000 л.

Имейте в виду: выбор места установки оборудования и его характеристик лучше доверить проектировщикам.

Кроме хранилища топлива необходимо предусмотреть установку ряда средств, позволяющих контролировать подачу газа в дом. Сюда относится:

  1. Отключающий кран, необходимый для перекрывания подачи газа из газгольдера.
  2. Манометры для контроля давления внутри газгольдера и на выходе из него.
  3. Газовый редуктор, предназначенный для понижения давления газа до минимальных разрешенных значений. Домашняя техника не может работать на газе среднего давления, а именно в таком состоянии он хранится в газгольдере.
  4. Газопровод низкого давления, подающий газ в дом.
  5. Газовый счетчик, который устанавливается для фиксирования расхода газа.
  6. Системы автоматической защиты, необходимые для контроля и оповещения о возможной утечке газа.
  7. Системы противопожарной защиты. Здесь идет речь о термозапорном клапане, который по достижении в помещении определенной температуры автоматически перекрывает ход газа по газопроводу.
  8. Домашние газовые приборы, непосредственно потребляющие газ.

Познакомиться поближе с монтажом и эксплуатацией систем газоснабжения можно в данной статье: https://teplo.guru/sistemy/montazh-oborudovaniya-gazosnabzheniya-doma.html

Что включает в себя газификация под ключ

Компании, которые устраивают систему газоснабжения предельной готовности, берут на себя ответственность за выполнение целого комплекса услуг.

Сюда входит:

  1. Выезд на место и замер всех габаритов участка. Выполнение этой работы необходимо, чтобы составить план участка, разместить на нем все имеющиеся постройки, определить степень благоустройства и наметить месторасположение будущего газгольдера и газопровода.
  2. Построение плана дома с нанесением на него всех газопотребляющих приборов. Сбор паспортных и технических характеристик оборудования.
  3. Проектирование системы с учетом требований современной нормативной документации. Сюда входит подбор и правильное размещение газгольдера, трассировка газопровода низкого давления по участку и дому, подбор необходимой запорной, регулирующей арматуры и автоматики.
  4. Закупка сертифицированного оборудования и материалов в специализированных магазинах и его доставка на место строительства.
  5. Монтаж запроектированной системы. В случае невозможности выполнить строительство строго в соответствии с проектом, вызов проектировщиков для корректировки принятых решений.
  6. Проведение испытаний газопровода, устранение неполадок.
  7. Предоставление гарантии на выполненные работы.

Потребление газа

Нужно понимать, что универсальных характеристик потребления газа, которые подойдут каждому дому, нет. На используемое в доме количество топлива влияет много вещей, которые выясняются только на стадии обследования.

Два внешне похожих коттеджа могут иметь абсолютно разные расходы газа.

Газопотребление дома зависит от:

  • теплотехнических свойств ограждающих конструкций. Наличие хорошего утепляющего слоя существенно снижает расходы на отопление;
  • климатического района строительства;
  • общей площади строения;
  • способа отопления дома, наличия в нем теплых полов и камина;
  • количества газопотребляющих приборов: котла, водогрейной колонки, газовых плит;
  • количества точек разбора горячей воды;
  • степени автоматизации систем газоснабжения и отопления, позволяющих отключать подачу топлива при любых внештатных ситуациях;
  • индивидуальный уровень комфорта жителей дома, который выражается в степени нагрева помещений в холодное время года, частоте приготовления пищи и пользования горячей водой.

Годовой расход газа составит 2700 л, если взять за основу дом со следующими характеристиками:

  • одноэтажный, с площадью 100м2, построенный в средней полосе России;
  • в доме установлен один бытовой котел и 1 кухонная плита, нет теплого пола;
  • три смесителя;
  • есть система автоматизации отключения газа при пожаре или аварии.

Статью, посвящённую расходу газа из газгольдера, можно найти здесь: https://teplo.guru/sistemy/na-skolko-hvataet-gaza-v-gazgoldere.html

Опыт эксплуатации

Большинство владельцев частных домов, которые организовали на своих участках автономное газоснабжение, довольны.

В первую очередь людей прельщает быстрое устройство системы газоснабжения, которое не повлечет за собой бюрократическую волокиту.

Во вторую – независимость от газоснабжающей организации, устанавливающей свои правила использования газа. Кроме этого, устройство газоснабжения на сжиженном углеводородном газе обходится гораздо дешевле, чем подготовка системы потребления природного газа.

Если у собственника жилья нет возможности газифицировать дом от общей газовой магистрали, всегда можно обустроить независимую систему газопотребления. В результате на пустом участке будет быстро смонтирован такой комплекс устройств, которым можно свободно пользоваться, независимо от разрешений газовой службы.

Смотрите видео, в котором люди делятся опытом эксплуатации системы автономного газоснабжения:

Оцените статью:

Поделитесь с друзьями!

teplo.guru

Схема газоснабжения дома. 4 Выбор и описание схемы газоснабжения жилого дома

Газификация частного дома

Если встаёт вопрос об отоплении электричеством дровами или газом, то последний вариант выигрывает однозначно. Тем не менее, чтобы подвести топливо в дом, следует соблюдать ряд нормативов и законодательств, потому как это всё жёстко контролируется соответствующими органами. По итогам процесса согласования и общей стоимостью подключения, шанс использовать дешёвый энергоресурс обычно ускользает из рук.

Вы можете пройти мимо этой темы, если вы живёте в загородной недвижимости n-ое количество лет, а о том, где конкретно может проходить газовая магистраль, вы вообще не знаете. Можно поспорить о том, что путь к энергоресурсу окажется тернистым и дорогостоящим удовольствием. На пути могут встретиться труднопреодолимые пороги в виде частной собственности, а значит, прокладка газовой магистрали предполагает собой письменное соглашение всех собственников земных владений.

Представьте, что газопровод ещё проходил через железнодорожное полотно, а лучше через федеральную трассу, то такая затея окажется баснословно дорогой и сложной. Такая щепетильная ситуация предполагает собой реализацию автономной газификации, т.е., для хранения сжиженного газа будет использоваться подземная емкость – газгольдер.

Если у вас только в планах выбор участка под строительство коттеджа, то имеет смысл отдать предпочтение той местности, где уже имеются подведённые коммуникации. Желательно, чтобы ваш участок был вписан в технические условия. Только так можно сократить череду согласовательных процедур, которые следует пройти, чтобы подключиться в частном порядке к газовой сети.

С чего начать газификацию коттеджа

В газовой «эпопее» технические условия считаются важным предисловием. Они нужны для того, чтобы в дальнейших этапах проектирования газопровода были учтены в дальнейшем особенности местности и строения. Технические условия – ключевой момент, который и определяет в принципе возможность подключения.

Поэтому всё начинается с посещения районной службы по эксплуатации газового хозяйства, или иного филиала, которое может представлять интересы владельца газопровода. Перед тем как идти, соберите пакет документов: гражданский паспорт, документы подвергающие право владеть земельным участком и домом, не забудьте также ситуационный план, где можно будет увидеть расположение строительного объекта относительно газифицированной застройки (копия должна быть заверена в управлении архитектуры).

Следует пообщаться с уполномоченными лицами, узнать шансы на подключение, сделайте заявку, чтобы получить ТУ. Если резервы пропускных способностей сетей позволят подключение, то решение будет положительным.

Не следует торопиться, если строительство дома только в планах. Ведь для запуска процесса, понадобятся свидетельство права собственности на дом, или хотя бы свидетельство которое подтверждает, что объект на стадии строительства.

Согласно нормативам дом должен иметь всё – от окон до дверей, за которыми можно будет установить соответствующее оборудование. Помимо этого, технические условия имеют ограниченный срок действия, и этот период, например, в Московской области составляет всего два года. Если вы затянули с подведением газопровода, и документация просрочена, то вас потребуют заново заняться первыми двумя этапами. Поэтому делайте заявку с учётом планов по завершению строительства и обустройства систем жизнеобеспечения в помещении.

Для того, чтобы получить ТУ на жильё имеющее свыше 300 «квадратов», помимо указанных документов, нужно будет приложить теплотехнический расчёт. Этот документ выдаётся специальной проектной организацией.

Для газопровода проходящего под землёй необходимы технические условия составляемые на электро-химзащиту. Дело заключается в том, что в различных местах грунт может кардинально отличаться по коррозийной активности, подвижности и по структуре, и закапывание в землю труб не везде будет целесообразным делом. Помимо этого, надземный газопровод будет стоить дешевле, нежели подземный. Однако на эстетику ландшафта такой способ никак не влияет и будет менее опасен для окружающей среды.

Проект газификации: как делается план газоснабжения коттеджа

Для грамотного расчета разводки, оптимального выбора газового оборудования необходима проектная документация на газификацию дома. При этом будет учитываться качество теплоизоляции, планированное решение и прочие уместные технические условия. В проекте может быть осветлена тема перечня оборудования и используемых материалов, а также план газоснабжения.

Для его составления нужно обратиться в уполномоченную организацию, которая имеет свидетельство, повреждающее тот факт, что оно выдано саморегулируемой организации по допуску о проведении работ касаемо объектов газификации. Задача по выбору проектной организации возлагается на вас, в любом случае отыскать её не представляет особого труда. Каждая из служб тесно контактирует между собой и задействованы в цепочке оформления документации и технических работ по газификации. На любом этапе вам могут любезно предоставить информацию о том, что делать дальше и куда нужно будет обращаться потом.

Всё делает поэтапно, в том числе и проектирование газификации. Для начала на объект выезжает инженер-проектировщик, чтобы провести замеры. Со специалистом можно согласовать расстановку отопительных приборов в здании, уточняются либо подбираются модели отопительного оборудования.

Коттеджи с большой площадью (свыше 200 квадратных метров) на первом этаже или в цокольном уровне должна предусматриваться отдельная комната – котельная. В таком помещении рекомендуется сделать несколько входом с дверями: одну с улицы, другую из дома. Тогда можно не беспокоиться проверок со стороны газовых служб.

В помещениях небольшой площади можно использовать настенный газовый котёл, который разрешается монтировать на кухне. Мощность газового котла можно рассчитывать по следующей формуле: 1кВт исходя из 10 м2 отапливаемой площади. Не забудьте заложить на потерю тепла около 20% мощности.

На стадии проектирования предусматривается установка газовой плиты в помещении. Чтобы избежать переделок в дальнейшем, важно, как можно раньше оговорить все нюансы по поводу расположения оборудования. После приёмки, если появилась мысль переставить газовые приборы нужно иметь соответствующее разрешение, а это тянет за собой потерю времени и бумажную волокиту.

После приобретения оборудования, по ходу дальнейших действий в проектную организацию необходимо представить документацию. Номер может не пройти, если у вас старая газовая колонка или плита.

В зависимости от сложности подвода газа к коттеджу зависят, как и стоимость, так и срок изготовления проекта. По итогам проект следует согласовать с землепользователями и продавцом газа в области. После того как у вас на руках появился готовый проект рассчитывается примерная оценка стоимости по газификации.

Строительство газопровода и подводка к дому

Итак, вы уже имеете уже готовый проект, а значит можно отправляться в подрядную организацию для заключения договора на прокладку газопровода. Первым делом вам составят смету, если цена для вас оптимальна, то обсуждаются сроки, и заключается договор.

Если итоговая стоимость окажется не подъёмной для вас, то можно попытаться договориться о том, что желаете самостоятельно провести работы не имеющих специальных знаний и навыков. В договоре желательно указать, что окончательная оплата будет произведена при комиссии по

rinnipool.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
