Регистры отопления из гладких труб: характеристики, ГОСТ
Обогрев помещений технического назначения требует наличия недорогих и неприхотливых в эксплуатации отопительных приборов. Для таких помещений как склады, мастерские, гаражи и производственные цеха регистры отопления из гладких труб являются просто незаменимыми. Они же очень выручают в помещениях с повышенными требованиями к чистоте, так как легко очищаются от пыли и всевозможных загрязнений.
Принимая решение установить отопительные регистры, необходимо тщательно изучить их технические характеристики и особенности применения. Простейшие конфигурации этих приборов могут быть выполнены самостоятельно, более сложные модели витиеватой формы требуют заводских условий изготовления. Так или иначе, для обеспечения оптимального температурного режима параметры регистров должны определяться на основании теплотехнических расчетов.
Разновидности отопительных регистров
Отопительные регистры представляют собой группу трубопроводов, расположенных параллельно друг другу и сообщающихся между собой. Они могут отличаться по материалу, по форме и конструктивному исполнению.
Материалы для изготовления
Чаще всего регистры отопления изготавливаются из гладких стальных труб по ГОСТ 3262-75 или ГОСТ 10704-91. Применение электросварных труб предпочтительнее из-за способности выдерживать более высокое давление. Тем не менее, на практике довольно распространены также водогазопроводные трубы, которые эксплуатируются не менее успешно. Такие отопительные приборы спокойно выдерживают всевозможные механические повреждения и нагрузки, а также работу с любым теплоносителем.

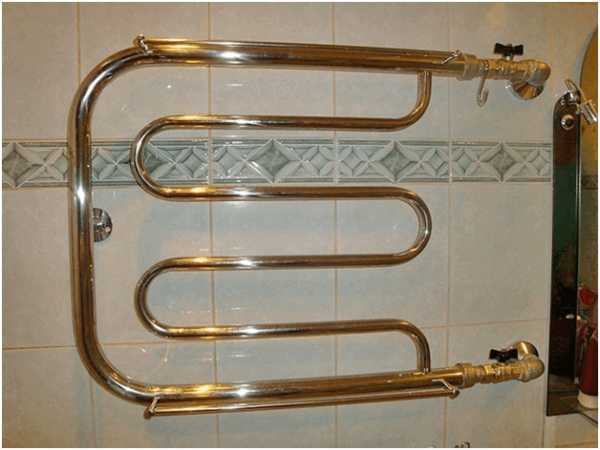

Существуют еще модели из нержавеющей стали. Их устанавливают в помещениях с повышенными требованиями к эстетичности и долговечности. В связи с повышенной стоимостью применение регистров из нержавеющей стали наиболее оправдано в ванных комнатах. Высокая стойкость к коррозии и разнообразие конфигураций полотенцесушителей из нержавеющей стали позволяют применять их даже в самых современных интерьерах санузлов.
Более эффективными с точки зрения теплоотдачи являются алюминиевые и биметаллические регистры. Они отличаются легкостью и эстетичностью, прекрасно работают в системах индивидуального отопления с хорошо организованной водоподготовкой. В остальных случаях низкое качество теплоносителя приводит к быстрому выходу приборов из строя.

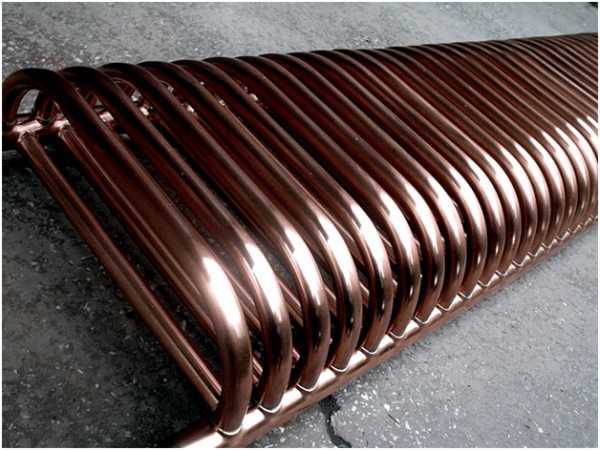

Иногда можно встретить регистры из меди. Обычно их применяют в системах, где основная разводка медная. С ними удобно работать, они весьма симпатичны и долговечны. Кроме того, теплопроводность меди примерно в 8 раз выше, чем стали, что позволяет значительно уменьшить размер нагревательной поверхности. Общий недостаток всех приборов из цветных металлов – чувствительность к условиям эксплуатации – ограничивает сферу применения медных регистров.
Конструктивное исполнение

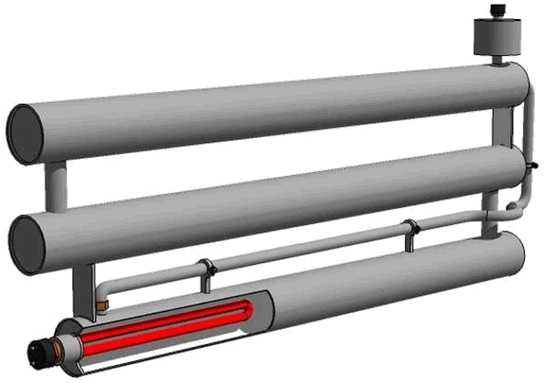

Наиболее характерные конструкции традиционных стальных регистров можно разделить на 2 типа:

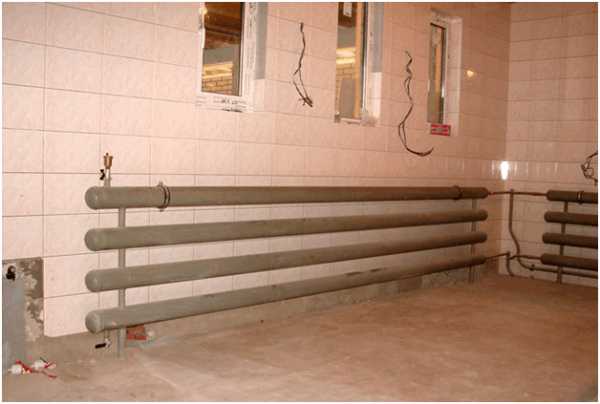

- Секционные;
- Змеевиковые.

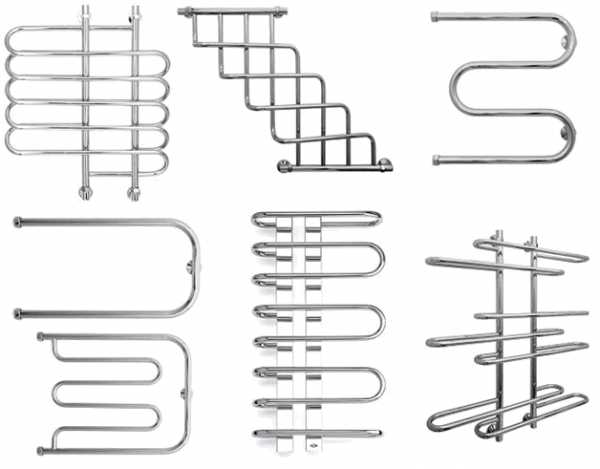

Для первого свойственно горизонтальное расположение трубопроводов и применение вертикальных узких перемычек между ними. Второй предусматривает использование прямых и дугообразных элементов одного диаметра, которые соединяются змейкой с помощью сварки. При использовании нержавейки или цветных металлов трубы просто изгибаются для придания требуемой конфигурации.
Существует три варианта исполнения присоединительных патрубков:
- Резьбовой;
- Фланцевый;
- Под сварку.
Они могут располагаться как с одной стороны прибора, так и с разных. Выход теплоносителя предусматривается под подачей или по диагонали от нее. Иногда встречается нижнее подключение магистралей, но в этом случае существенно снижается теплоотдача.

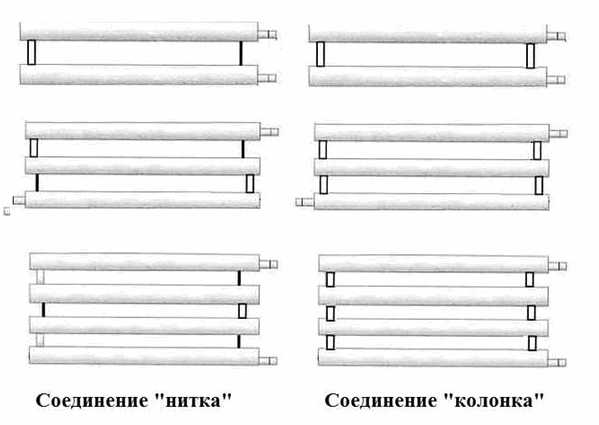

В секционных регистрах выделяют 2 вида соединений в зависимости от способа расстановки перемычек:
- «Нитка»;
- «Колонка».
Регистры из гладких труб могут использоваться как регистры основной системы отопления или как отдельные обогреватели. Для автономной работы внутрь прибора устанавливается ТЭН необходимой мощности и выполняется подключение к сети. В качестве теплоносителя для переносных электрических регистров из стали часто используют антифриз или масло, т.к. оно не замерзает при хранении либо аварийном отключении электроэнергии.
При использовании отдельно от общей системы отопления обязательно дополнительное размещение расширительного бачка в верхней части прибора. Это позволяет избежать повышения давления вследствие увеличения объема при нагреве. Размер емкости подбирается, исходя из возможности вместить около 10 % общего количества жидкости в нагревателе.
Для автономного использования регистра из стальных труб к нему привариваются ножки высотой 200 – 250 мм. Если же прибор является частью контура отопления, его перемещение не планируется и стены достаточно крепкие, то используется стационарное крепление с помощью кронштейнов. Иногда для очень массивных регистров применяют комбинированный вариант установки, т.е. прибор ставится на стойки и дополнительно фиксируется на стене.
Технические характеристики
Технические требования к отопительным приборам, в том числе и к трубчатым радиаторам нормируются ГОСТ 31311-2005. Согласно этому стандарту для их изготовления должны применяться трубы по ГОСТ 3262, ГОСТ 8734, ГОСТ 10705, ГОСТ 10706 с толщиной стенки не меньше 1,25 мм. При этом полотенцесушители разрешается производить из углеродистой стали со стенкой не меньше 3 мм, нержавеющей стали, а также латуни (медно-цинковых сплавов) по ГОСТ 15527.
Допускается использовать и другие материалы, если отопительные приборы будут соответствовать всем положениям стандарта и иметь необходимые характеристики прочности. Конструкция приборов не нормируется и остается на усмотрение производителя при соблюдении основных требований. Это дает полную свободу для творчества и позволяет создавать уникальные дизайнерские конфигурации трубчатых радиаторов, что значительно расширяет сферу их применения.
Характеристики регистров отопления из гладких труб зависят от выбранного материала, размера и конфигурации. Они определяются по специальным формулам, таблицам или материалам производителя.
Рассмотрим основные параметры обычных стальных регистров. Для них характерно применение труб большого диаметра, преимущественно в диапазоне 32 – 219 мм. Они выдерживают рабочее давление до 100 Па (10 кгс/м²). Теплоносителем могут быть как разнообразные жидкости – вода, антифриз, масло – так и пар высокой температуры.
Имея подробный чертеж, регистр из гладких стальных труб может изготовить своими руками любой мастер с навыками выполнения сварочных работ. Для этого достаточно найти исходный материал, сварочный аппарат и угловую шлифмашинку. Можно также заказать регистр на заводе по индивидуальным чертежам.
Важно! Необходимо выдерживать не только длину, диаметр и количество труб, но и расстояние между ними. Слишком близкое расположение существенно снижает теплоотдачу прибора из-за взаимного влияния элементов. Если же расстояние сделать слишком большим, то высота прибора может выйти огромной и не удобной в установке и использовании. Оптимальным шагом расположения рядов отопительного регистра считается 1,5 радиуса, но не менее 50 мм.
Для получения наилучших результатов все параметры необходимо определять на основании теплотехнических расчетов, исходя из требуемой теплоотдачи и особенностей помещения. Без грамотного расчета даже хорошо сделанный регистр может не справиться с обогревом имеющейся площади.
Расчет регистров отопления из гладких труб
Расчет регистров отопления выполняется для определения количества тепла, поступающего от существующего регистра, а также для определения требуемых размеров прибора для обеспечения необходимой тепловой мощности.
Совет: перед тем как приступать к расчету параметров регистра следует четко определиться с температурным режимом и теплопотерями помещения. Методика их расчета – это отдельная тема, но если нужно качественное отопление, то стоит разобраться в этом вопросе, чтоб потом не переделывать.
Количество тепла (Вт), поступающее от трубы определяется по формуле:
Q=K ·F · ∆t,
где:
K – коэффициент теплопередачи, Вт/(м2 · 0С), принимается в зависимости от материала трубы и параметров теплоносителя;
F – площадь поверхности трубы, м2, рассчитываемая как произведение π·d·l,
где π = 3,14, а d и l – диаметр и длина трубы соответственно, м;
∆t – температурный перепад, 0С, определяемый в свою очередь по формуле:.
∆t= 0,5·(t1 + t2) – tк,
где: t1 и t2 – температуры на входе в котел и выходе из него соответственно;
tк – температура в отапливаемой комнате.
На заметку: Для одиночной стальной трубы, наполненной водой, коэффициент теплопередачи к воздуху в общем случае равен 11,3 Вт/(м2 · 0С). Для регистра с несколькими рядами ориентировочно принимается понижающий коэффициент 0,9 на каждую нитку.
Значения коэффициентов теплопередачи для стальных гладкотрубных регистров приведены в таблице.
Для определения размеров регистра необходимая тепловая мощность делится на теплоотдачу погонного метра трубы. Это даст примерную суммарную длину ниток. Далее с учетом габаритов помещения принимается ширина прибора и рассчитывается количество рядов.
Совет: так как увеличение диаметров ниток и их количества снижает эффективность прибора, то теплоотдачу регистра следует увеличивать в первую очередь за счет увеличения его длины.
Для более быстрых расчетов можно воспользоваться онлайн-калькулятором, но есть большой риск получения ошибочного результата. Поэтому перед тем как пользоваться автоматическим расчетом, стоит хотя бы один выполнить вручную и сверить результаты.
Незамерзающие жидкости имеют меньшую теплоемкость и отдают меньше тепла, чем вода. Таким образом, регистры с антифризом должны иметь повышенную площадь поверхности по сравнению с работающими на воде. Для их расчета необходимо учитывать свойства самой жидкости.
Преимущества и недостатки
Регистры отопления из гладких труб имеют массу преимуществ:
- Для помещений большой площади являются одним из лучших вариантов отопительных приборов. За счет значительной протяженности они обеспечивают равномерный прогрев и создают комфортные условия. Обогрев получается не локальным, а обширным.
- Гидравлическое сопротивление очень маленькое по сравнению с чугунными или стальными радиаторами. Это позволяет заметно уменьшить потери давления в системе, а соответственно и затраты на перекачку теплоносителя. Эта же особенность дает возможность применять для больших помещений открытую систему отопления с естественной циркуляцией.
- Прямые участки труб больших диаметров менее подвержены заиливанию и зарастанию в отличие от радиаторов сложной формы. Поэтому регистры отопления практически не нуждаются в промывке.
- Простая конструкция может быть изготовлена своими руками из доступных материалов с получением существенной экономии.
- Срок службы достаточно большой, минимум 25 лет. Степень надежности зависит в основном от качества сварных швов.
- Гладкая поверхность обеспечивает удобство очистки. Эта особенность позволяет использовать регистры в помещениях с повышенными санитарными нормами.
- Удобны для сушки полотенца, белья и одежды.
К недостаткам регистров из гладких труб можно отнести:
- Малая поверхность нагрева на единицу длины, что заставляет применять приборы больших габаритов;
- Большая металлоемкость;
- Большие диаметры заставляют использовать большой объем теплоносителя, что делает систему очень инерционной и трудно регулируемой;
- Непривлекательный внешний вид бюджетных моделей и огромная цена нестандартных дизайнерских конфигураций.
Заключение
Регистры отопления из гладких труб являются долговечными «неубиваемыми» приборами с хорошими эксплуатационными характеристиками. Они имеют относительно простую конструкцию, их расчет и сборку вполне можно выполнить самостоятельно.
Особенности гладкотрубных регистров обуславливают их сферу применения. Эти отопительные приборы можно встретить в общественных зданиях, лечебных учреждениях, складах, мастерских, гаражах, оранжереях, теплицах, ангарах, промышленных цехах. Трубные радиаторы являются идеальным решением для ванных комнат, больших помещений и нестандартных архитектурных форм. В отдельных случаях может быть оправдана их установка для отопления частного дома.
znatoktepla.ru
Масла теплоносители (термомасла)
Энергетика многих современных химических процессов и некоторых производств синтетического волокна основана на применении жидких теплоносителей и рабочих сред со специфическими химическими, теплофизическими и реологическими свойствами. На ряде таких производств успешно применяют нетоксичные нефтяные масла — теплоносители, отличающиеся достаточно высокими термической стабильностью и температурой самовоспламенения. Высокотемпературные нефтяные масла — теплоносители, работоспособные до 280-320 °С, представляют собой продукты глубокой переработки нефти, в которых благодаря технологическим процесса достигается высокое содержание ароматических углеводородов. Поэтому в обозначениях масел, как правило, включена аббревиатура АМТ (ароматизированное масло -теплоноситель), а следующая затем цифра указывает примерную предельно допустимую температуру длительного применения. На рынке представлены как российские так и импортные органические масла-теплоносители. Масла выпускаются как минеральные так и синтетические, для эксплуатации как в закрытом(безвоздушном) так и в откытом(ванна,двойной котёл) контуре . Температурный диапазон использования различных теплоносителей варьируется от -115оС до 410оС. При подборе теплоносителя необходимо ориентироваться на рекомендуемые температурные диапазоны использования, чтобы они максимально соответствовали технологическим процессам производства. Теплоносители служат длительный срок, если их эксплуатировать при нормальных условиях и температурах не выше рекомендуемых для каждого теплоносителя. Однако на практике срок годности жидкости зависит от многих факторов: наличие/отсутствие перепадов температуры в системе, равномерности нагрева различных частей системы, отсутствие соприкосновения с воздухом в камере расширения. В правильно сконструированной и работающей системе можно ожидать, что теплоноситель прослужит несколько лет. Теплоносители могут использоваться как в жидкой так и порообразной фазе.
Органические теплоносители в жидкой фазе.
При передаче тепла с помощью органических теплоносителей используются минеральные или синтетические масла. Максимальная температурная, достигаемая при применении синтетических масел, составляет около 410°C. Оборудование с такими теплоносителями является идеальной основой для использования тепла в самых различных производственных процессах.
Органические теплоносители в парообразной фазе.
Нагревательные процессы с использованием теплоносителей в парообразной фазе позволяют равномерно распределять постоянное тепло между несколькими потребителями. Спектр мощности оборудования этого типа имеет разброс от 100 кВт до примерно 45 МВт для одного нагревателя, и может соответствовать, таким образом, самым различным потребностям. Путем объединения нескольких нагревателей могут достигаться также более высокие мощности.
Преимущества термомасел перед водой и паром:
- температурный диапазон от 50°C до 410°C
- широкий спектр мощности — до 45 МВт для одного нагревателя
- отсутствие теплового излучения благодаря незначительной внутренней отделке
- оптимальное распределение тепла
- обладает большой теплоемкостью и имеет высокий коэффициент теплоотдачи.
- нет коррозии в отопительных системах, а также ином оборудовании.
- термомасло не нуждается в предварительном изменении химического состава (в сравнении, например с водоподготовкой для производства пара)
- отсутствует необходимость в использовании котлов высокого давления
- термомасло, благодаря своей высокой точки кипения циркулирует в системе почти без давления.
- термомасло является экологически чистым топливом. весь технологический цикл является закрытым, отсутствуют выбросы в окружающую среду.
Термомасла используюся в различных системах
Масляные термостаты
— в качестве теплоносителя в контуре термостатов используется масло. Максимальная рабочая температура термостата составляет 300 °С. Термостаты разработаны для обеспечения заданной температуры пресс-форм и каландров и используются в различных промышленных процессах, в том числе при литье, в экструзии и ковке.
Парогенераторы
Парогенеры с непрямым нагревом. В качестве теплоносителя используется специальное термомасломасло. Комбинированное использование в термомасленных системах парогенераторов представляет собой один из простых способов получения пара, необходимого для производства.
Воздухонагреватели
Во многих промышленных установках, где требуется горячий воздух, например в сушилках, надежным и эффективным решением вопроса является использование воздухонагревателей на основе термомасла. Термомасло циркулирует в трубках, омываемых холодным воздухом. В результате теплообмена получается горячий воздух, который затем можно с легкостью использовать в промышленных системах. Наибольший объём потребления термомасел приходится на термомаслянные котлы и системы их использующие.
Термомаслянные котлы
Термомасла используются в системах использующих высокотемпературный масляный носитель.Использование термического масла в качестве теплоносителя для подвода тепловой энергии в различных технологических процессах в промышленности является более предпочтительным нагреву паром, так, как позволяет получить высокие температуры при низких давлениях, что удешевляет стоимость основного оборудования. Вследствие его высокой гибкости многие промышленные технологии, разработанные в последнее десятилетие (например: производство полиэстерных смол, синтетических смол, термопластических материалов и т. д.) используют термическое масло при температурах даже выше, чем 340°С. Области применения термомасляных котлов — разогрев мазута в нефтехранилищах — получение тепла в промышленности — химические реакции — сушильные установки — горячее прессование — непрямое производство пара
Топливом для термомасляных котлов может быть:
• мазут;
• дизельное топливо;
• природный газ;
• пропан-бутан
Так же в качестве топлива в термомасляных котлах могут использоваться элементы биомассы — отходы деревообработки (опилки, стружка, щепа, кора) любой влажности, древесные пеллеты и гранулы, торф, отходы растениеводства (лузга гречихи, жмых и шелуха семечек подсолнечника, лоза хмеля и винограда, коробочки льна, солома и т.п.).
Теплоносительные установки
Термомаслянные котлы находят свое применение преимущественно в промышленности, где они заменяют паровые котельные. Теплоносительные установки широко распространенные на западе, работающие на термомасле, находят применение во всех областях энергетики. Везде, где требуется равномерный процесс нагрева при температуре до 450°С. В качестве теплоносителя установки применяется термомасло, вместо горячей воды или пара.
— водогрейном режиме для отопления и г.в.с.
— паровом режиме для технологических нужд
— с выработкой электроэнергии
Термомасляная котельная
Термомасляная котельная или котельная термального масла — теплогенерирующая система использующая в качестве теплоносителя минеральное или синтетическое масло. Термомаслянная котельная позволяет при невысоком давлении в трубопроводах (около 6 бар) создавать рабочие температуры до 350 °С. Области использования термомаслянных котельных
• Пищевая промышленность:
пекарни;
производство кофе;
производство жиров и масел.
• Бумажное и картонное производство;
• Деревообработка: o производство ДСП и ДВП; сушка дерева;
• Металлопромышленность:
печи сушки и окрашивания;
гальванизация;
удаление жиров;
• Бетонная и строительная промышленность:
печи термической обработки;
нагрев бетона и смесей;
сушка кирпичей;
• Пластмассовая промышленность:
печи термической обработки;
печи для сушки; сушка туннель-прессов;
• Химическая промышленность:
нагрев жидкостей, емкостей;
автоклавы;
Комплекс верхнего разогрева и слива темных нефтепродуктов
Комплекс предназначен для разогрева и слива темных нефтепродуктов (мазута), нефти (слив нефти), битума (нагреватель битума) из ж/д цистерн через верхний люк. В качестве теплоносителя используется специальное термомасло. Нормы потребления масла зависят от мощности установки, объема расширительного бака, обогреваемой площади, условий эксплуатации и т.д. Минеральный органический теплоноситель, при правильной эксплуатации системы служит порядка 10000 часов., синтетический в 5 раз дольше, обнаружение и мониторинг термической деструкции теплоносителя (возникает при превышении температур использования для данного теплоносителя), нетрудно осуществлять путем проведения периодического его анализа.
Масло-теплоноситель АМТ-300 (ТУ 38 101537-75)
До 2002г. выпускалось по ТУ 38 101537-75, сейчас изготавливается по ТУ 38.4011092-2002. АМТ-300 — жидкий нефтяной теплоноситель. Применяют в закрытой системе, исключающей его контакт в горячем виде с воздухом. Предельно допустимая температура масла при интенсивной принудительной циркуляции не — выше 280 °С.
Масло-теплоноситель АМТ-300Т (ТУ 38 1011023-85)
Нефтяное масло, применяемое в закрытых системах обогрева, оборудованных приспособлением для удаления легкокипящих продуктов разложения, которые могут образоваться при длительной работе теплоносителя. Рекомендовано для заводов химического волокна и других производств. Предельно допустимая температура масла при интенсивной принудительной циркуляции в условиях длительной эксплуатации- до 300°С.
|
Теплоноситель ЛЗ-ТК-2(ТУ 38 101328-79)
Теплоноситель ЛЗ-ТК-2 применяется в системах терморегулирования, работающих в интервале температур от минус 100 до плюс 80°С. ЛЗ-ТК-2 проявляет высокие антикоррозионные свойства в отношении конструкционных материалов изделий
Теплоноситель ТЕМП-К (ТУ 38.1011101-87)
Теплоноситель ТЕМП-К предназначен для систем терморегулирования, работающих в интервале температур от минус 18°С до плюс 100°С.
|
Масло теплоноситель Ариан АТ-4зс (ТУУ 23.2-20574128.014-2001) Ариан АТ-4зс разработано специально для применения в закрытой системе обогрева оборудования, исключающей его контакт в горячем виде с воздухом.
Масло теплоноситель Ариан АТ-4е (ТУУ 23.2-20574128.014-2001) Ариан АТ-4е Разработано специально для маслонаполненных электрорадиаторов с давлением масла не более 0,4 кгс\см2, исключающей его контакт в горячем виде с воздухом.
|
viland.by
Теплоноситель для системы отопления: температура, параметры, расчет объема
Содержание статьи:
Эффективная работа водяной системы отопления возможна только при правильном выборе теплоносителя. Перед созданием проекта теплоснабжения необходимо заранее определиться с его типом, узнать основные технические и эксплуатационные характеристики. Существуют определенные параметры, свойственные для теплоносителя системы отопления: температура, объем теплового расширения, вязкость.
Функции теплоносителя в системе отопления
Как правильно выбрать жидкость теплоноситель для отопления? Для этого следует определиться с его назначением для систем теплоснабжения. Расчет его характеристик входит в проектирование. Поэтому необходимо знать функциональные особенности воды или антифриза в отоплении.

Теплоносители для отопления
Основная задача, которую должен выполнять безопасный теплоноситель для систем отопления – это передача тепловой энергии от котла батареям и радиаторам.
В автономном отоплении этот процесс осуществляется с помощью нагревательного элемента, который повышает температуру теплоносителя до требуемого уровня. Затем температурное расширение и работа циркуляционного насоса создают должную скорость горячей воды для ее транспортировки к радиаторам системы.
До того как рассчитать объем теплоносителя в системе отопления рекомендуется ознакомиться с его второстепенными функциями:
- Частичная защита стальных элементов от коррозии. Это будет происходить только при минимальном содержании кислорода в воде и отсутствии вспенивания. Было замечено, что в незаполненном отоплении ржавление происходит намного быстрее;
- Охладитель для циркуляционного насоса. Наиболее распространенная модель насоса имеет так называемый «мокрый ротор». Даже если будет достигнута максимальная температура теплоносителя в системе отопления – он все равно будет снижать уровень нагрева силового агрегата насоса.
На эти функции влияют параметры теплоносителя системы отопления. Поэтому при выборе следует внимательно изучить характеристики воды или антифриза. В противном случае фактические параметры теплоснабжения не будут совпадать с расчетными, что приведет к созданию аварийной ситуации.
Даже если в системе отопления залита простая вода – ее нельзя использовать для горячего водоснабжения дома. В процессе эксплуатации меняется содержание и параметры теплоносителя системы отопления
Виды теплоносителя для отопления
В качестве циркулирующей жидкости можно использовать воду и некоторые типы антифризов. Это не влияет на количество теплоносителя в системе отопления, но сказывается на теплоотдаче, скорости движения и требованиям к безопасности системы.
Система отопления частного дома
Для выявления наиболее приемлемого варианта необходимо сравнение теплоносителей для систем отопления. Чаще всего используют обычную воду. Это объясняется ее доступной стоимостью, хорошими показателями теплоемкости и плотности. При прекращении работы котла она еще некоторое время может аккумулировать полученное тепло для передачи его поверхности батарей. При этом объем теплоносителя в системе отопления останется прежним.
Однако несмотря на свои положительные свойства, вода имеет ряд недостатков:
- Замерзает. При воздействии отрицательных температур происходит кристаллизация и увеличение объема. Именно это является причиной повреждения труб и радиаторов. Поэтому должна поддерживаться оптимальная температура теплоносителя в системе отопления;
- Содержание примесей. Это относится к обычной воде. Зачастую именно это становится причиной появления накипи на батареях, радиаторах и теплообменнике котла. Специалисты рекомендуют использовать дистиллированные жидкости, в которых процент содержания щелочей, солей и металлов минимален;
- При большом содержании кислорода провоцирует процесс ржавления. Это в большей мере свойственно для открытых систем отопления. Но и в закрытых схемах теплоснабжения со временем в воде может увеличиться % содержания кислорода.
В тоже время вода может использоваться как теплоноситель для алюминиевых радиаторов отопления. При соблюдении состава жидкости и минимальном количестве кислорода в ней не будут происходить разрушающие процессы.
Если условия эксплуатации отопительной системы подразумевают возможность воздействия отрицательных температур – следует использовать другой вид циркулирующей жидкости. Как выбрать теплоноситель для систем отопления в этом случае, и какими критериями следует руководствоваться?
Антифриз для системы отопления
Одним из определяющих параметров является температура замерзания. Для антифризов она может быть равна от -20°С до -60°С. Это позволяет эксплуатировать теплоснабжение даже в условиях отрицательных температур без возникновения поломок.
Однако антифризы имеют большую плотность, чем вода – оптимальная скорость теплоносителя в системе отопления в этом случае может быть достигнута только при установке мощного циркуляционного насоса.
В зависимости от состава и компонентов бывают следующие типы антифризов:
- Этиленгликоль. Характеризуется низкой стоимостью, но крайне токсичен. Не рекомендуется для автономного отопления частного дома;
- Пропиленгликоль. Полностью безопасен для здоровья человека. Имеет худший коэффициент теплопроводности, чем жидкость на основе этиленгликоля. Отличается высокой стоимостью;
- Антифризы на основе глицерина. Именно его чаще всего выбирают в качестве жидкости-теплоносителя для отопления. Цена намного меньше, чем у пропилен-гликолевых составов, не токсичен, обладает хорошим показателем теплоемкости.
Нужно знать, что расчет количества теплоносителя в системе отопления для антифризов будет сложнее. Это объясняется их вспениванием при достижении максимальной температуры. Для минимизации этого явления производители добавляют в состав жидкости специальные ингибиторы и присадки.
Перед приобретением безопасного теплоносителя для систем отопления следует ознакомиться с рекомендациями от производителей котла и радиаторов. Не все типы незамерзающей жидкости можно использовать для алюминиевых радиаторов и газовых котлов.
Основные характеристики теплоносителя для отопления
Определить заранее расход теплоносителя в системе отопления можно лишь после анализа его технических и эксплуатационных параметров. Они повлияют на характеристики всего теплоснабжения, а также скажутся на работе других элементов.

Дистиллированная вода для отопления
Так как свойства антифризов зависят от их состава и содержания дополнительных примесей, будут рассмотрены технические параметры для дистиллированной воды. Для теплоснабжения следует использовать именно дистиллят – полностью очищенную воду. При сравнении теплоносителей для систем отопления можно определить, что проточная жидкость содержит большое количество сторонних компонентов. Они негативно влияют на работу системы. После использования в течение сезона на внутренних поверхностях труб и радиаторов образуется слой накипи.
Для определения максимальной температуры теплоносителя в системе отопления следует обращать внимание не только на его свойства, но и на ограничения в эксплуатации труб и радиаторов. Они не должны пострадать при повышенном термическом воздействии.
Рассмотрим самые значимые характеристики воды, как теплоносителя для алюминиевых радиаторов отопления:
- Теплоемкость – 4,2 кДж/кг*С;
- Массовая плотность. При средней температуре +4°С она составляет 1000 кг/м³. Однако во время нагрева удельная плотность начинает снижаться. При достижении +90°С она будет равна 965 кг/м³;
- Температура кипения. В открытой системе отопления вода закипает при температуре +100°С. Однако если увеличить давление в теплоснабжении до 2,75 атм. – максимальная температура теплоносителя в системе теплоснабжения может составлять +130°С.
Немаловажным параметром в работе теплоснабжения является оптимальная скорость теплоносителя в системе отопления. Она напрямую зависит от диаметра трубопроводов. Минимальное значение должно составлять 0,2-0,3 м/с. Максимальная скорость ничем не ограничивается. Важно, что бы в системе поддерживалась оптимальная температура теплоносителя в отоплении по всему контуру и отсутствовали посторонние шумы.
Однако профессионалы предпочитают руководствоваться норами старого СНиПа 1962 г. В нем указаны предельные значения оптимальной скорости теплоносителя в системе теплоснабжения.
Диаметр трубы, мм | Максимальная скорость воды, м/с |
25 | 0,8 |
32 | 1 |
40 и более | 1,5 |
Превышение этих значений скажется на расходе теплоносителя в системе отопления. Это может привести к увеличению гидравлического сопротивления и «ложным» срабатываниям спускного предохранительного клапана. Следует помнить, что все параметры теплоносителя системы теплоснабжения должны быть предварительно рассчитаны. Это же касается оптимальной температуры теплоносителя в системе теплоснабжения. Если проектируется низкотемпературная сеть – можно не придавать этому параметру значения. Для классических схем максимальное значение нагрева циркулирующей жидкости напрямую зависит от давления и ограничений по трубам и радиаторам.
Для правильного выбора теплоноситель для систем отопления предварительно составляют температурный график работы системы. Максимальные и минимальные значения нагрева воды не должны быть ниже 0°С и выше +100°С
Расчет объема теплоносителя в отоплении
Перед заполнением системы теплоносителем необходимо правильно рассчитать его объем. Он напрямую зависит от схемы теплоснабжения, количества компонентов и их габаритных характеристик. Именно они влияют на количество теплоносителя в системе отопления.
Виды труб для отопления
Сначала анализируются параметры подающей магистрали. Важное значение имеет материал ее изготовления. Для вычисления объема теплоносителя в системе отопления необходимо знать внутренний диаметр трубы. Согласно современным нормативам в артикуле стальных трубопроводов дается внутренний размер сечения, а для пластиковых принят наружный. Поэтому в последнем случае необходимо вычесть две толщины стенки.
Для того чтобы самостоятельно рассчитать объем теплоносителя в системе отопления не нужно делать вычисления. Достаточно воспользоваться данными из нижеприведенной таблицы. С ее помощью можно сделать расчет количества теплоносителя в системе теплоснабжения.
Диаметр, мм | Объем теплоносителя (л) в 1 м.п. трубы, в зависимости от материала изготовления | ||
Стальные | Полипропиленовые | Металлопластиковые | |
15 | 0,177 | 0,098 | 0,113 |
20 | 0,314 | 0,137 | 0,201 |
25 | 0,491 | 0,216 | 0,314 |
32 | 0,804 | 0,353 | 0,531 |
40 | 1,257 | 0,556 | 0,865 |
Имея эту информацию достаточно по схеме теплоснабжения определить протяженность труб определенного диаметра и умножить получившееся значение на объем в 1 м.п. Таким способом рассчитывается объем теплоносителя в системе теплоснабжения, но только в трубах.
Размеры радиатора отопления
Но помимо подающих магистралей в схеме отопления присутствуют радиаторы и батареи. Они также влияют на объем теплоносителя в системе теплоснабжения. Каждый производитель указывает точную вместительность отопительного прибора. Поэтому оптимальным вариантом расчета буде изучение паспорта батареи и определение количества требуемой жидкости теплоносителя для теплоснабжения.
Если же это невозможно по ряду причин – можно воспользоваться приблизительными цифрами. Стоит отметить, что при большом количестве батарей погрешность вычислений будет увеличиваться. Поэтому для точного расчета количества теплоносителя в системе теплоснабжения рекомендуется узнать паспортные характеристики батареи. Это можно сделать на сайте производителя в разделе технической информации.
В таблице показан средний объем теплоносителя для одной секции в алюминиевых, биметаллических и чугунных радиаторов отопления.
Тип радиатора | Межцентровое расстояние, мм | ||
300 | 350 | 500 | |
Алюминиевые | – | 0,36 | 0,44 |
Биметаллические | – | 0,16 | 0,2 |
Чугунные | 1,1 | – | 1,45 |
Эти цифры необходимо умножить на общее количество секций в системе отопления. Затем к полученным данным следует прибавить уже рассчитанный объем воды в трубах и можно определить общее количество теплоносителя в системе отопления.
Однако следует помнить, что при сравнении теплоносителей для систем теплоснабжения отмечалось, что со времен объем может уменьшаться по объективным причинам. Поэтому для поддержания работоспособности системы следует периодически добавлять в нее теплоноситель.
Для точного расчета объема расчета воды в системе отопления необходимо учитывать вместительно теплообменника котла. Для твердотопливных моделей этот показатель может составлять несколько десятков литров. У газовых он несколько ниже.
Способы заполнения систему отопления теплоносителем
Определившись с типом теплоносителя и вычислив его объем в отоплении остается решить ее одну задачу – как добавлять воду в систему. Это важный пункт в проектировании теплоснабжения, так как при достижении критического уровня воды может выйти из строя теплообменник котла и радиаторы.

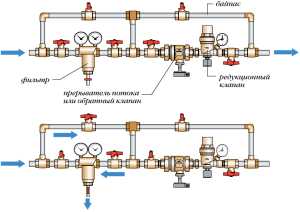

Узел подпитки закрытой системы отопления
Для отрытой системы теплоснабжения добавление воды может осуществляться через расширительный бак, расположенный в самой высокой точке системы.
Для этого необходимо провести подающую магистраль и подключить ее к конструкции бака. При снижении объема теплоносителя достаточно включить подачу новой порции воды для дополнения системы.
Заполнение закрытой системы осуществляется по другой схеме. В ней должен быть предусмотрен узел подпитки. Этот компонент располагается на обратной трубе, перед расширительным баком и циркуляционным насосом. В комплектацию подпиточного узла входят следующие компоненты:
- Запорная арматура, устанавливаемая на подключаемом патрубке;
- Обратный клапан, предотвращающий изменение направления потока теплоносителя;
- Сетчатый фильтр.
Для автоматизации работы узла можно установить на кран сервомеханизм. Он подключается к датчику давления. При снижении показателя давления сервомеханизм открывает кран и тем самым добавляет в систему теплоноситель.
В видеоролике рассказывается о параметрах выбора теплоносителя для отопительной системы:
strojdvor.ru
Обзор и сравнительная характеристика масел-теплоносителей, применяемых в России
Энергетика многих современных производственных процессов и основана на применении для передачи тепла жидких теплоносителей и рабочих сред со специфическими химическими, теплофизическими и реологическими свойствами. В целом ряде закрытых циркуляционных жидкостных систем успешно применяют нетоксичные нефтяные масла — теплоносители, отличающиеся достаточно высокой термической стабильностью и температурой самовоспламенения. Нефтяные масла — высокотемпературные теплоносители, работоспособные до 280–320°С, представляют собой продукты глубокой переработки нефти, в которых благодаря технологическим особенностям процесса достигается высокое содержание ароматических углеводородов. Поэтому в обозначениях масел, как правило, включена аббревиатура АМТ (ароматизированное масло-теплоноситель), а следующая затем цифра указывает примерную предельно допустимую температуру длительного применения. Эти масла представляют собой смесь экстрактов селективной очистки нефтяных дистиллятных масел. Но экстракты, главным преимуществом которых является дешевизна, обладают и существенными недостатками — плохими низкотемпературными свойствами, повышенной коррозионной агрессивностью и способностью вызывать образование различных отложений внутри циркуляционной системы.
В последние годы в эксплуатации появились новые типы масел-теплоносителей, представляющие собой обычные нефтяные дистиллятные масла селективной очистки. Они лишены перечисленных выше недостатков.
На рынке представлены как российские, так и импортные масла-теплоносители. Масла выпускаются как нефтяные, так и синтетические, для эксплуатации как в закрытом (безвоздушном), так и в открытом (ванна, двойной котёл) контуре. Температурный диапазон использования различных теплоносителей варьируется от -115º С до 410º С. При подборе теплоносителя необходимо ориентироваться на рекомендуемые температурные диапазоны использования, чтобы они максимально соответствовали технологическим процессам производства. Теплоносители служат длительный срок, если их эксплуатировать при нормальных условиях и температурах не выше рекомендуемых для каждого теплоносителя. Однако на практике срок годности жидкости зависит от многих факторов: наличие/отсутствие перепадов температуры в системе, равномерности нагрева различных частей системы, отсутствие соприкосновения с воздухом в камере расширения. В правильно сконструированной и работающей системе можно ожидать, что теплоноситель прослужит несколько лет.
Цель настоящей работы — сравнительные испытания масел-теплоносителей различного состава. В связи с этим в работе решаются следующие задачи:
анализ работы современных закрытых циркуляционных систем обогрева;
выбор методик лабораторных испытаний масел — теплоносителей;
сравнительные испытания нефтяного масла-теплоносителя, производимого в ООО «ЛЛК-Интернешнл», и масел ряда ведущих производителей.
Рассмотрим применение закрытых циркуляционных систем нагрева. Системы, в которых используются масла-теплоносители:
Масляные термостаты и парогенераторы
В качестве теплоносителя в контурах термостатов используются различные масла. Максимальная рабочая температура термостатов достигает 300°С. Термостаты разработаны для обеспечения заданной температуры пресс-форм и каландров и используются в различных промышленных процессах, в том числе при литье, в экструзии и ковке. В качестве теплоносителя в парогенераторах используется специальное масло-теплоноситель. Комбинированное использование масел в термомасляных системах парогенераторов представляет собой один из простых способов получения пара, необходимого для производства.
Воздухонагреватели
Во многих промышленных установках, где требуется горячий воздух, например в сушилках, надежным и эффективным решением вопроса является использование воздухонагревателей с использованием масла-теплоносителя. Масло циркулирует в трубках, обдуваемых холодным воздухом. В результате теплообмена получается горячий воздух, который затем можно с легкостью использовать в промышленных системах. Наибольший объём потребления масел-теплоноситлей приходится на термомасляные котлы и системы их использующие.
Термомасляные котлы
Масла-теплоносители используются в закрытых циркуляционных системах использующих. Использование масла в качестве теплоносителя для подвода тепловой энергии в различных технологических процессах в промышленности является более предпочтительным нагреву паром, так как позволяет получить высокие температуры при низких давлениях, что удешевляет стоимость основного оборудования. Вследствие высокой гибкости таких систем многие промышленные технологии, разработанные в последнее десятилетие (производство полиэфирных смол, синтетических смол, термопластических материалов и т. д.) используют масло при температурах до 340°С. Области применения термомасляных котлов: разогрев мазута в нефтехранилищах, получение тепла в промышленности, химические реакции, сушильные установки, горячее прессование, непрямое производство пара.
Топливом для термомасляных котлов может быть: мазут, дизельное топливо, природный газ, пропан-бутан.
В качестве топлива в термомасляных котлах могут использоваться элементы биомассы — отходы деревообработки (опилки, стружка, щепа, кора) любой влажности, древесные пеллеты и гранулы, торф, отходы растениеводства (лузга гречихи, жмых и шелуха семечек подсолнечника, лоза хмеля и винограда, коробочки льна, солома и т. п.).
Теплоносительные установки
Термомасляные котлы находят применение преимущественно в промышленности, где они заменяют паровые котельные. Теплоносительные установки широко распространены в развитых странах, находят применение во всех областях энергетики. Везде, где требуется равномерный процесс нагрева при температурах до 450°С, в качестве теплоносителя установок вместо горячей воды или пара все шире применяют масла. Имеются следующие режимы: водогрейный режим для отопления и г. в.с., паровой режим для технологических нужд, с выработкой электроэнергии.
Термомасляная котельная
Термомасляная котельная или котельная термального масла — теплогенерирующая система использующая в качестве теплоносителя нефтяное или синтетическое масло. Термомасляная котельная позволяет при невысоком давлении в трубопроводах (около 6 бар) создавать рабочие температуры до 350 °С. Области использования термомасляных котельных: пищевая промышленность (пекарни, производство кофе, производство жиров и масел), бумажное и картонное производство, деревообработка (производство ДСП и ДВП, сушка дерева), металлопромышленность (печи сушки и окрашивания, гальванизация, удаление жиров), бетонная и строительная промышленность (печи термической обработки, нагрев бетона и смесей, сушка кирпичей), пластмассовая промышленность (печи термической обработки, печи для сушки, сушка туннель-прессов), химическая промышленность (нагрев жидкостей, емкостей, автоклавы).
Комплексы верхнего разогрева и слива темных нефтепродуктов
Комплексы предназначены для разогрева и слива темных нефтепродуктов (мазута), нефти, битумов из ж/д цистерн через верхний люк. В качестве теплоносителя используется специальное масло-теплоноситель. Нормы потребления масла зависят от мощности установки, объема расширительного бака, обогреваемой площади, условий эксплуатации и т. д. Нефтяной теплоноситель, при правильной эксплуатации системы служит до 10000 часов, синтетический в 5 раз дольше, обнаружение и мониторинг термической деструкции теплоносителя (возникает при превышении температур использования для данного теплоносителя), нетрудно осуществлять путем проведения периодического его анализа.
По данным исследования настоящей работы можно сделать следующие выводы:
- Масла-теплоносители, изготовленные на основе очищенных масел, при 20°С значительно превосходят масла на основе экстрактов селективной очистки по теплоемкости (в среднем на 20–25 %), и уступают по теплопроводности (на 5–6 %). При работе циркуляционных систем обогрева очищенные масла-теплоносители более предпочтительны, поскольку имеют значительно меньшую испаряемость. У масла ЛУКОЙЛ ТЕРМО ОЙЛ этот показатель ниже других — 10,80 % масс при 250°С.
- С ростом температуры до 150°С у очищенных масел-теплоносителей теплоемкость растет. При этом теплоемкость масла ЛУКОЙЛ ТЕРМО ОЙЛ растет в наибольшей степени, что объясняется почти полным отсутствием ароматических углеводородов. Теплопроводность всех масел с ростом температуры до 150°С снижается и почти сравнивается.
- После термического воздействия теплоемкость всех масел-теплоносителей возрастает вследствие испарения легких углеводородов.
- По термической стабильности и воздействию на металлы масло-теплоноситель ЛУКОЙЛ ТЕРМО ОЙЛ превосходит как очищенные масла Mobiltherm 605 и ShellHeatTransferoilS2, так и масла на основе экстрактов селективной очистки Башнефть АМТ-300 и Газпромнефть МТ-300 ом.
- Идентичность химического состава масел ЛУКОЙЛ ТЕРМО ОЙЛ, Mobiltherm 605 и ShellHeatTransferoilS2 позволяет сделать вывод о полной взаимозаменяемости масел, при добавлении в систему одного масла в другое возможно смешение этих масел в любых пропорциях без существенных изменений в работе циркуляционных систем нагрева. Смешение масла ЛУКОЙЛ ТЕРМО ОЙЛ с теплоносителями на основе экстрактов селективной очистки масляных дистиллятов (типа АМТ-300) путем добавления в систему будет улучшать работу последней пропорционально объему добавления.
- Опыт применения масел-теплоносителей Mobiltherm 605 и ShellHeatTransferoilS2 позволяет рассчитывать, что при эксплуатации масла-теплоносителя ЛУКОЙ ТЕРМО ОЙЛ в циркуляционных системах с температурами нагрева выше 300°С срок службы масла без замены и пополнения системы составит не менее 5 лет.
Литература:
- Лукомский С. М. Высокотемпературные теплоносители и их применение. — М: Госэнергоиздат, 1956–56 с.
- Стромберг А. Г., Семченко Д. П. Физическая химия. — М.: Высшая школа, 2001–527 с.
- Даниэльс Ф., Олберти Р. Физическая химия. Издание 4-е. — М.: «Мир», 1978 г. -648 с.
- Школьников В. М. Справочник. Топлива, смазочные материалы, технические жидкости. Ассортимент и применение. Издание 2-е. — М.: «Химия», 1999 г. -601 с.
- Манг Т., Дрезель У. Смазки. Производство, применение, свойства. Справочник: пер. 2-ого англ. изд. под ред. Школьникова В. М. — СПб.: ЦОП «Профессия», 2010. — 944 с.
- Научно-технический отчет «Применение масел-теплоносителей». Кафедра «Термодинамика» МИНГ им. Губкина. 1987 г. — 78 с.
- Научно-технический отчет «Сравнение тепловой эффективности различных систем нагрева в промышленности». Кафедра «Термодинамика» МИНГ им. Губкина. 1988 г. — 82 с.
- Инструкция по эксплуатации циркуляционной системы нагрева анодной массы. Утверждена Главным инженером Красноярского алюминиевого завода 27 апреля 1990 года.
moluch.ru
Регулирование температуры теплоносителя | Блог об энергетике
В этой статье я хочу рассказать каким образом и на основании чего производится регулирование температуры теплоносителя. Не думаю, что данная статья будет полезна или интересна работникам теплоэнергетики, так как ничего нового они из нее не почерпнут. А вот обычным гражданам она, надеюсь, окажется полезной.
Я буду приводить цитаты из «Правил технической эксплуатации электрических станций и сетей Российской Федерации».
4.11.1. Режим работы теплофикационной установки электростанции и районной котельной (давление в подающих и обратных трубопроводах и температура в подающих трубопроводах) должен быть организован в соответствии с заданием диспетчера тепловой сети.
Температура сетевой воды в подающих трубопроводах в соответствии с утвержденным для системы теплоснабжения температурным графиком должна быть задана по усредненной температуре наружного воздуха за промежуток времени в пределах 12 — 24 ч, определяемый диспетчером тепловой сети в зависимости от длины сетей, климатических условий и других факторов.
Температурный график разрабатывается для каждого города, в зависимости от местных условий. В нем четко определено какая должна быть температура сетевой воды в тепловой сети при конкретной температуре наружного воздуха. Например, при -35° температура теплоносителя должна быть 130/70. Первая цифра определяет температуру в подающем трубопроводе, вторая — в обратном. Задает эту температуру диспетчер тепловых сетей для всех теплоисточников (ТЭЦ, котельные).
Правила допускают отклонения от заданных параметров:
4.11.1. Отклонения от заданного режима за головными задвижками электростанции (котельной) должны быть не более:
- по температуре воды, поступающей в тепловую сеть, ±3%;
- по давлению в подающих трубопроводах ±5%;
- по давлению в обратных трубопроводах ±0,2 кгс/см2 (±20 кПа).
4.12.36. Для водяных систем теплоснабжения в основу режима отпуска тепла должен быть положен график центрального качественного регулирования. Допускается применение качественно-количественного и количественного графиков регулирования отпуска тепла при необходимом уровне оснащения источников тепловой энергии, тепловых сетей и систем теплопотребления средствами автоматического регулирования, разработке соответствующих гидравлических режимов.
При наличии нагрузки горячего водоснабжения минимальная температура воды в подающем трубопроводе сети должна быть:
Этой весной мне позвонил один мужик и стал мне рассказывать как жарко у него дома и, что приходится и днем и ночью держать окна открытыми и т. д. и т. п. На улице, действительно, было уже тепло, но постановления об окончании отопительного сезона еще не было. Я пытался ему объяснить, что прохладнее батареи не станут, т. к. на выходе из котельной температура теплоносителя составляет минимальные 70°С, согласно правилам. Мои доводы разбивались о стену непонимания этого «разогретого парня». Живет он недалеко от котельной, поэтому получал тепловую энергию практически без потерь. Я искренне сочувствовал ему, так как сам страдал от жары в квартире, но слушать меня он не хотел. «Убавьте температуру и точка!» Помочь я ему не мог, только и посоветовал обратиться к своим жилищникам, чтобы они «прижали» отопление в доме.
С такой проблемой люди сталкиваются в начале (в конце) отопительного сезона, т. к. на улице еще бывают (уже стали) теплые деньки, а батареи «жарят» по-полной. Как с этим можно бороться я рассказывал в статье «Регулирование температуры отопительных радиаторов (батарей)».
Так что, дорогие граждане, не пытайтесь как-то воздействовать на тепловые сети, если вам стало очень жарко весной. Они ничего для вас не сделают, т. к. не имеют ни права ни возможности. Жалуйтесь в администрацию, тогда, возможно, они прикажут прекратить отопительный сезон раньше. Но помните, что весной температура на улице изменчива и, если сегодня тепло и вы добились отключения отопления, то завтра может стать очень холодно, а отключать оборудование гораздо быстрее, чем включать его в работу.
Теперь поговорим о том, как бывает холодно в квартире зимой, особенно когда основательно «подморозит». Если в квартире холодно, то кто обычно виноват? Правильно — тепловые сети! Так думают большинство граждан. Отчасти, они правы, но не все так просто.
Начнем с того, что в сильные морозы газоснабжающие организации могут ввести ограничение на поставки газа. Из-за этого котельным приходится поддерживать температуру теплоносителя «сколько получится». Как правило, градусов на 10 ниже, чем заложено в температурном графике. Электростанциям проще — они переходят на сжигание мазута, а котельным, которые зачастую стоят чуть ли не посреди жилых кварталов, жечь мазут разрешают только в аварийных случаях (например, полное прекращение газоснабжения), чтобы люди не замерзли совсем. Из-за ограничений поставок газа могут даже отключить горячую воду, чтобы снизить расходы теплоносителя и тем самым поддерживать температуру в системах отопления на нужном уровне. Так что не удивляйтесь в случае чего.
Также причиной того, что зимой в квартирах холодно, является высокая степень изношенности самих тепловых сетей, а в частности тепловой изоляции трубопроводов. В результате, в дома, которые находятся довольно далеко от теплоисточника теплоноситель «доходит» уже порядком остывший.
Ну и последняя причина, о которой я расскажу — это неудовлетворительная теплоизоляция самих квартир и домов. Щели в окнах, дверях, отсутствие теплоизоляции самого дома — все это приводит к тому, что тепло уходит в окружающую среду и нам холодно. Эту причину устранить можете вы сами. Установите новые окна, сделайте теплоизоляцию квартиры, поменяйте радиаторы отопления на новые, ведь со временем чугунные батареи забиваются и теплоотдача значительно снижается. Кстати, если покрасить батарею в черный цвет, то она будет греть лучше. Это не шутка, опыты подтверждают этот факт.
Ну вот, кажется, и все, что я хотел рассказать в этой статье. Так же хочу оговориться, что я писал статью, основываясь во многом на личном опыте. В разных регионах нашей страны ситуация может быть разной и в корне отличаться от того, что я тут понаписал. Но в целом, думаю, обстановка схожа. По крайней мере в крупных городах.
Поделись с друзьями
Похожее
energoworld.ru
Какой теплоноситель для системы отопления подходит лучше всего
Содержание статьи
Сегодня абсолютное большинство частных и многоквартирных домов имеют систему отопления, построенную на основе передачи тепла от источника через радиаторы. При этом перенос тепла осуществляет жидкость, которая находится в трубах и радиаторах.

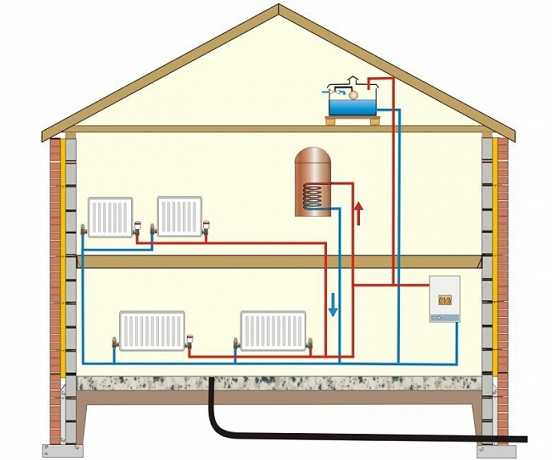

Простая схема отопления частного дома
Эта жидкость в данном случае называется теплоносителем. Теплоноситель для отопления используется разный. Самым распространенным является вода. Однако есть и альтернативные варианты.
Вернуться к содержанию ↑Что может использоваться в качестве теплоносителя
Итак, насос закачки обеспечивает циркуляцию жидкости по всей системе. Этот принцип неизменен, чтобы не использовалось в качестве теплоносителя. Справедливости ради, следует отметить, что в более старых конструкциях, насос не был предусмотрен, поэтому жидкость текла от радиатора к радиатору самостоятельно, под действием законов физики.
В качестве теплоносителя могут выступать следующие жидкости:
- Вода;
- Антифриз или тосол;
- Масло;
- Спирт;
- Некоторые другие.

Теплоноситель для системы отопления
Сразу нужно сказать, что все современное оборудование, включая газовый котел и насос закачки, рассчитаны именно для воды. Некоторые производители котлов и насосов сразу же снимают свою продукцию с гарантии, узнавая, что они работали с чем-либо, кроме воды. Связано это со многими параметрами, речь о которых пойдет немного ниже.
Вернуться к содержанию ↑Требования к теплоносителю
Сразу нужно сказать, что идеального варианта нет. Каждый из выше упомянутых вариантов имеет свои недостатки и свои преимущества. Однако самым главным критерием остается температура теплоносителя в системе отопления. Поэтому главным требованием является стабильность жидкости при разных температурах.
Итак, к теплоносителю предъявляются такие требования:
- Осуществлять максимальное количество тепловой энергии за минимальное количество времени. При этом теплопотери так же необходимо свести к минимуму, хотя это уже относится больше ко всей системе в целом;
- Иметь невысокую степень вязкости. Чем выше вязкость, тем сложнее и дольше прокачивать жидкость по системе, поэтому величина вязкости обратно пропорциональна КПД отопления;
- Не должен вызывать коррозию у тех элементов, которые имеют с ним непосредственный контакт;
- Должен быть абсолютно безопасным для людей, животных. То есть жидкость не должна быть токсичной, не должна быть легковоспламеняемой и так далее.
Как видно, вода отвечает всем требованиям, кроме одного — не вызывать коррозии. Однако в том случае, если применены пластиковые изделия, то и эта проблема решается.

Теплоноситель
Что касается стабильности при перепадах температур, то тут равных нет антифризу. Он для того и создан, чтобы обладать своими качествами как при низких температурах, так и при очень высоких. Однако антифризы очень вредны для котлов и других элементов. Например, насос самого обычного типа может очень быстро выйти из строя из-за тех присадок, которые содержит в себе автомобильный тосол или антифриз.
Масло является легковоспламеняемым. Кроме того, при сильном нагревании выделяет неприятный запах, который несет в себе еще и опасные для здоровья вещества. Безопасность использования масла можно гарантировать только в случае полной герметичности системы.
Вернуться к содержанию ↑Вода
Вода из самых доступных жидкостей обладает самой высокой теплоемкостью. Поэтому ее широкое использование в системах отопления не вызывает никакого удивления. Такой теплоноситель для системы отопления, как вода не имеет токсических выделений, поэтому в случае утечки, бояться за здоровье не стоит. Кроме того, вода — это абсолютный лидер в вопросе цены.
Совет! Не следует заливать в систему отопления обычную воду, так как в ней содержится большое количество солей и иных примесей.
От этих примесей многие приборы, например насос, могут очень быстро выйти из строя, так как наличие большого количества инородных веществ, приводит к их скоплению, а следовательно, засорению системы.

Вода — лучший теплоноситель
Воду можно смягчить двумя простыми способами:
- Элементарное кипячение. Все примеси осядут. Кроме того, из жидкости будет удален углекислый газ. После кипячения останутся только соединения кальция и магния, которые довольно стойки к термическому воздействию;
- Добавление некоторых реагентов. Добавляют кальценированную соду, гашеную известь или ортофосфат натрия. Все соли вступают с этими реагентами в реакцию и выпадают в виде осадка. После этого жидкость фильтруется, что позволяет устранить остатки реагентов.
Большим недостатком воды является то, что она замерзает уже при 0 градусов. Поэтому использование ее возможно только в постоянно отапливаемых помещениях.
Вернуться к содержанию ↑Антифриз
Антифриз очень хорош тем, что не замерзает даже при очень низких отрицательных температурах. Обычный автомобильный антифриз рассчитан на нормальную работу при температурах не ниже -45 градусов. Однако существую специальные антифризы для более холодного климата, которые способны не замерзать при температурах вплоть до -65 градусов.
При очень низких температурах антифриз, в отличие от воды, приобретает гелеобразное состояние, при этом, не увеличиваясь в объеме.
Совет! При использовании антифриза важно помнить, что его нормальным сроком службы является 10 сезонов, или 5 календарных лет.

Антифриз для систем отопления
В сравнении с водой, антифриз имеет такие недостатки:
- Более высокая вязкость, что потребует приобретать более мощный циркуляционный насос;
- Теплоемкость ниже, значит и количество тепла ниже. Для компенсации этой разницы потребуется более быстрый оборот жидкости, что опять указывает на более мощный насос;
- Необходимость доскональной герметизации на начальном этапе и постоянного поддержания всей системы в таковом состоянии на протяжении всего срока службы, так как антифриз имеет ядовитые пары;
- Радиаторы должны быть большего объема, чтобы компенсировать разницу и в теплоемкости и теплоотдаче.
Вывод
Как видно, вода является более безопасной в использовании. Однако при определенных условиях, система отопления просто не может работать именно на воде.
Вернуться к содержанию ↑Как выбрать антифриз для системы отопления
Автор | Поделитесь | Оцените | Виктор Самолин |
---|
vseotrubax.com
Параметры теплового режима при вводе в МКД
Вопрос:
Каковы параметры теплового режима при вводе в МКД?
Ответ:
Температура сетевой воды в подающих трубопроводах должны соответствовать с заданным графиком, согласно Правилам технической эксплуатации тепловых энергоустановок, утвержденных Приказом Министерства энергетики РФ от 24.03.2003 г. N 115 (далее — Правила N 115).
Графики зависимости температур теплоносителя в подающем и обратном трубопроводе называются температурным графиком системы теплоснабжения.
Температурный график теплоисточника — это кривая, которая определяет, какая должна быть температура теплоносителя при фактической температуре наружного воздуха
В соответствии с п. 6.2.58 Правил N 115, при наличии нагрузки горячего водоснабжения минимальная температура воды в подающем трубопроводе сети предусматривается для закрытых систем теплоснабжения не ниже 70 град. С; для открытых систем теплоснабжения горячего водоснабжения не ниже 60 град. С.
Согласно п. 6.2.59 Правил N 115, температура воды в подающей линии водяной тепловой сети в соответствии с утвержденным для системы теплоснабжения графиком задается по усредненной температуре наружного воздуха за промежуток времени в пределах 12 — 24 ч, определяемый диспетчером тепловой сети в зависимости от длины сетей, климатических условий и других факторов. При этом отклонения от заданного режима температуры воды, поступающей в тепловую сеть, на источнике теплоты предусматриваются не более +/- 3%;
В силу п. 9.2.1 Правил N 115 отклонение среднесуточной температуры воды, поступившей в системы отопления, вентиляции, кондиционирования и горячего водоснабжения, должно быть в пределах 3% от установленного температурного графика. Среднесуточная температура обратной сетевой воды не должна превышать заданную температурным графиком температуру более чем на 5%.
Давление и температура теплоносителя, подаваемого на тепло потребляющие энергоустановки, должны соответствовать значениям, установленным технологическим режимом (п.4 Правил N 115).
В соответствии с п. 107 Правил о коммерческом учете тепловой энергии, теплоносителя, утвержденныхПостановлением Правительства РФ от 18.11.2013 N 1034 (далее Правила N 1034) контролю качества теплоснабжения подлежат следующие параметры, характеризующие тепловой и гидравлический режим системы теплоснабжения теплоснабжающих и тепло сетевых организаций:
а) при присоединении тепло потребляющей установки потребителя непосредственно к тепловой сети:
— давление в подающем и обратном трубопроводах;
— температура теплоносителя в подающем трубопроводе в соответствии с температурным графиком, указанным в договоре теплоснабжения;
б) при присоединении тепло потребляющей установки потребителя через центральный тепловой пункт или при непосредственном присоединении к тепловым сетям:
— давление в подающем и обратном трубопроводе;
— перепад давления на выходе из центрального теплового пункта между давлением в подающем и обратном трубопроводах;
— соблюдение температурного графика на входе системы отопления в течение всего отопительного периода;
— давление в подающем и циркуляционном трубопроводе горячего водоснабжения;
— температура в подающем и циркуляционном трубопроводе горячего водоснабжения;
в) при присоединении тепло потребляющей установки потребителя через индивидуальный тепловой пункт:
— давление в подающем и обратном трубопроводе;
— соблюдение температурного графика на входе тепловой сети в течение всего отопительного периода.
Контролю качества теплоснабжения подлежат следующие параметры, характеризующие тепловой и гидравлический режим потребителя (п. 108 Правил N 1034):
а) при присоединении тепло потребляющей установки потребителя непосредственно к тепловой сети:
— температура обратной воды в соответствии с температурным графиком, указанным в договоре теплоснабжения;
— расход теплоносителя, в том числе максимальный часовой расход, определенный договором теплоснабжения;
— расход подпиточной воды, определенный договором теплоснабжения;
б) при присоединении тепло потребляющей установки потребителя через центральный тепловой пункт, индивидуальный тепловой пункт или при непосредственном присоединении к тепловым сетям:
— температура теплоносителя, возвращаемого из системы отопления в соответствии с температурным графиком;
— расход теплоносителя в системе отопления;
— расход подпиточной воды согласно договору теплоснабжения.
perekos.net
