Установка электросчетчика своими руками — монтаж!

Главным предназначением электросчетчика является измерение уровня потребления электроэнергии. Обычно монтажом подобного оборудования занимаются специализированные сотрудники, но при желании справиться с установкой электросчетчика можно своими руками. Главное – тщательно подготовиться к предстоящему мероприятию и сделать все в соответствии с инструкцией, т. к. при самостоятельной установке вся ответственность за выполняемые действия и возможные последствия будет лежать исключительно на вас.

Установка электросчетчика своими руками

Содержание пошаговой инструкции:

Виды счетчиков

В зависимости от механизма действия счетчики электроэнергии делятся на электронные и индукционные. Индукционное оборудование постепенно вытесняется с рынка преимущественно по инициативе правительства – такие счетчики очень легко «обмануть».

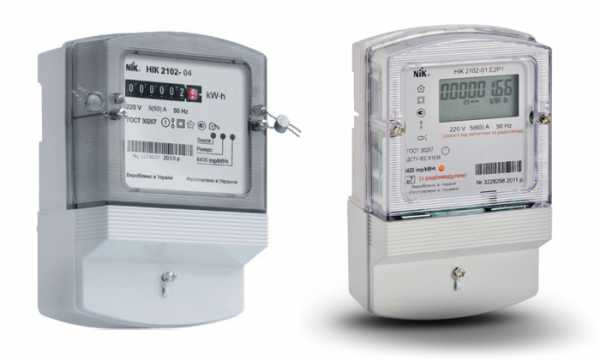

Виды счетчиков

Электронные счетчики электроэнергии

Электронные счетчики электроэнергии отличаются более высокой точностью, меньшими габаритами и отличной универсальностью. К примеру, современные электросчетчики поддерживают работу в многотарифном режиме. Такое преимущество актуально для регионов, в которых тарифы на электричество меняются в зависимости от времени суток. Поэтому при выборе между индукционным и электронным оборудованием предпочтение однозначно стоит отдавать в пользу последнего.

Счетчики электроэнергии классифицируют по значению номинального тока и показателям (классу) точности. Чем ниже будет цифра класса вашего счетчика, тем с меньшим отклонением он будет работать.

Для определения примерного необходимого номинального тока разделите допустимое значение активной мощности, которую предоставляет сетевая организация на одного потребителя, на напряжение вашей сети, т. е. на 220В либо 380В.

Обычно на трехфазное подключение выделяется более высокая мощность, однако, применение однофазных сетей в бытовых условиях является более целесообразным и предпочтительным.

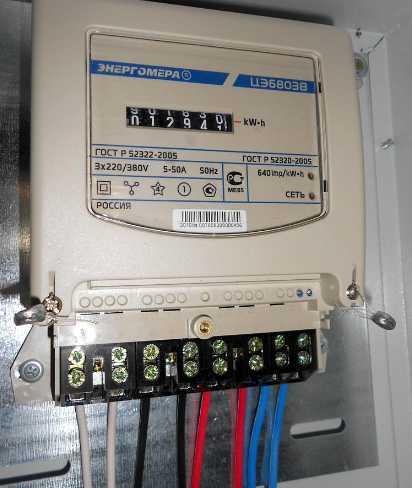

Электрические счетчики

Сложности с подключением счетчика возникают в ситуациях, при которых владельцу необходимо запитать здание с расчетным током выше 100 А. В таких условиях прямая «врезка» счетчика неосуществима. Для установки учетного оборудования понадобится дополнительно подключать трансформаторы тока.

Применение любых промежуточных компонентов приводит к увеличению погрешности учета расхода электроэнергии, поэтому трансформаторная схема должна быть грамотно спланирована. Решением этой задачи в обязательном порядке занимается квалифицированный специалист.

При выборе счетчика обратите внимание на срок давности установки пломбы и целостность этого элемента.

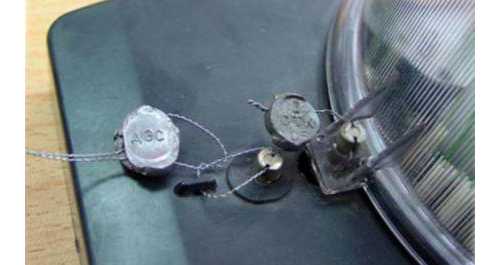

Пломбы на счетчике

Пломба госповерителя крепится к винтам кожуха учетного прибора. Пломба счетчика для однофазной электросети должна быть не «старше» 1 года. В случае со счетчиками для трехфазных сетей максимально допустимый срок увеличивается до 2 лет.

Законна ли самостоятельная установка электросчетчика?

Законна ли самостоятельная установка электросчетчика

С установкой электросчетчика можно безо всяких проблем справиться самостоятельно. Однако прежде чем вы решите «расчехлить» плоскогубцы, получите нужные разрешения и прочие документы. Для этого обратитесь в местное представительство сетевого провайдера с запросом на выдачу технического задания для проведения работ. Там же вы сможете заключить необходимый договор.

В упомянутых документах перечисляется ряд требований, которые в обязательном порядке должен выполнить пользователь перед подключением строения к электросети. Также в документации четко разграничивается ответственность между поставщиком электроэнергии и ее потребителем.

В соответствии с действующим законодательством домовладелец должен устанавливать счетчик в пределах своих сетей потребления. Лучшим местом для установки счетчика является отапливаемый распределительный щиток в доме. Однако в последнее время контролирующие организации требуют, чтобы учетное оборудование устанавливалось строго за пределами жилого помещения в свободном доступе для проверяющих организаций.

К примеру, представитель сетевой компании может потребовать, чтобы вы установили электросчетчик на фасаде своего дома либо даже на ближайшем электростолбе. Все эти моменты обсуждаются в индивидуальном порядке. Владельцев же квартир обычно обязывают размещать рассматриваемое оборудование в общем щитке на площадке.

Электросчетчики

По официальным заявлениям поставщики электроэнергии вынуждают владельцев устанавливать счетчики на улице для обеспечения доступности к устройству с целью снятия показаний и выполнения технического обслуживания. По неофициальным же данным поставщики так пытаются предотвратить возможность несанкционированного доступа к учетному оборудованию с целью кражи электроэнергии.

Схемы подключения электросчетчика

Разбираться в каких-либо сложных схемах подключения учетных устройств домашнему мастеру необязательно. Поэтому вашему вниманию предлагаются самые популярные и элементарные варианты подключения электросчетчика.

Простейший вариант – это подключение по однофазной схеме. Для монтажа такой сети понадобится не более 6 электропроводов без учета нагрузки. К входу прибора подключаются кабели рабочего «нуля», фазы и заземления. Аналогичные кабели размещаются и на выходе учетного аппарата.

Подключение однофазного электросчетчика

Для большего удобства и безопасности перед счетчиком рекомендуется устанавливать автовыключатель. Это приспособление будет автоматически отключать электроснабжение в случае появления аварийной ситуации.

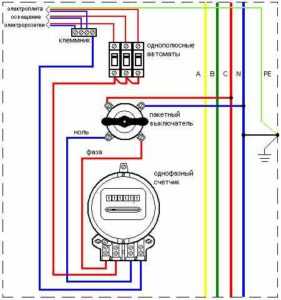

Схема подключения электросчетчика (однофазного и трехфазного)

Службы энергосбыта не совсем благосклонно относятся к упомянутым выключателям. Чтобы избежать лишних проблем и разбирательств, выключатель следует опломбировать с помощью специальной пластиковой коробочки, DIN-рейки и собственно пломбы. Стоят все эти дополнительные приспособления немного, места практически не занимают, крепятся очень легко, поэтому выделите немного времени и уберегите себя же от лишней головной боли.

В конструкции учетной установки присутствуют специальные клемники, они же шины. Такое приспособление представляет собой планку из меди, фиксируемую при помощи специальных диэлектрических зажимов. В планке присутствует несколько отверстий, посредством которых выполняется подключение проводов с использованием винтовых зажимов. Этот вариант подключения подходит для тех ситуаций, когда возникает необходимость соединения нескольких отдельных проводов в единое целое.

Видео — Как установить электросчетчик однофазный

Правила установки счетчика

Существует ряд важных требований, которые вам придется неуклонно соблюдать при установке электрического счетчика. Прежде всего, изучите положения техники безопасности, актуальные для любого электрического оборудования.

Устанавливать электросчетчик при минусовой температуре не рекомендуется. Электроника не очень хорошо переносит холод – под его воздействием точность измерений снижается.

Правила установки счетчика

Для большинства бытовых моделей электросчетчиков минимально допустимой температурой установки является показатель в +5 градусов. Поэтому если прибор учета устанавливается вне помещения, необходимо предусмотреть возможность его монтажа в специальном подогреваемом и герметично закрытом шкафу.

Высота крепления агрегата – 80-170 см над землей. Если вы установите счетчик ниже либо выше, вам будет попросту неудобно снимать числовые показания с экрана.

Остальные же важные рекомендации вам даст представитель поставщика электроэнергии в момент заключения договора и получения требуемых разрешений на установку электроисчислительного оборудования.

Порядок подключения электросчетчика

Самостоятельная установка электросчетчика выполняется в несколько простых шагов.

Первый шаг. Подготовьте необходимые приспособления для установки, а именно:

• электросчетчик;
• абонентский защитный щиток;

  Электрический щит

• монтажные принадлежности с предварительно изолированными рукоятками;
• электропровода;
• изоляторы;

  Изолятор шинный SM-25

• гайки, крепежные винты;
• DIN-рейки для фиксации элементов;

  DIN-рейки

• указатель электрического напряжения;
• выключатели.

Второй шаг. Узнайте, сколько фаз (1 либо 3) имеет ваша электросеть. Рассчитайте нужное число автоматических выключателей.

Третий шаг. Установите счетчик в корпус щитка. Для фиксации изделия используйте крепежи из комплекта.

Четвертый шаг. Установите автоматические выключатели. Эти приспособления фиксируются к DIN-рейке. Рейка предварительно прикрепляется к опорным изоляторам при помощи винтов. Сам же автомат на DIN-рейке фиксируется с помощью подпружиненной защелки.

Пятый шаг. Установите защитную и земляную шину на изоляторах внутри корпуса щитка либо же на специальную DIN-рейку. Для крепления элементов используйте гайки и крепежные винты. Шины размещайте на расстоянии, чтобы не допустить замыкания кабелей.

Монтаж начинайте с подключения нагрузки на автоматы, после этого подсоедините автоматы к электрическому счетчику и лишь затем подключайте непосредственно счетчик.

Шестой шаг. Подключите все нагрузки. Фаза пойдет к нижним зажимам автоматов, «ноль» подсоединяйте к «нулевой» шине, заземляющий кабель пустите на соответствующую заземляющую шину.

Седьмой шаг. Соедините верхние зажимы защитных автоматов перемычками. Готовые перемычки вы можете купить в специализированном магазине.

Восьмой шаг. Подключите учетный прибор к нагрузке. Для этого подсоедините выход «фазы» (представлен третьим зажимом электросчетчика) к верхним зажимам защитных автоматов, а выход же «нуля» (четвертый зажим электросчетчика) подсоедините на соответствующую нулевую шину.

Девятый шаг. Прикрепите корпус электрического щитка к стене или другой ровной поверхности на оптимальной для вас высоте.

Десятый шаг. Найдите провода «нуля», «фазы» и заземления. При отсутствии заземления работа будет предельно простой: вы проверяете каждую жилу с помощью указателя индикатора, и он сам указывает на фазу. При наличии же заземления его жила обычно помещается зеленым цветом.

Одиннадцатый шаг. Отключите питание дома.

Двенадцатый шаг. Подсоедините провод «фазы» на первую клемму электросчетчика, а «ноль» — на третью клемму.

Как установить электросчетчик

На этом самостоятельное подключение электросчетчика считается законченным. Проверьте прибор на холостом ходу и начинайте постепенно подавать нагрузку. После предварительной проверки обратитесь в энергосбыт с запросом на дополнительную проверку и опломбирование счетчика.

Удачной работы!

Видео – Установка электросчетчика своими руками

svoimi-rykami.ru

Правила установки счетчиков электроэнергии в квартире

В первую очередь потребитель электроэнергии должен знать, что все, что касается эксплуатации электросчетчиков, регламентировано Правилами Устройства Электроустановок (ПУЭ).

Установка счетчиков электроэнергии в квартире не запрещена, но имеет свои особенности.

Наличие государственной поверки

Производить установку электросчетчиков в жилых помещениях можно при наличии государственной поверки, срок которой еще не прошел.

Для разных видов счетчика существует разный период поверки:

• для трехфазного счетчика – 1 год;
• для однофазного счетчика – 2 года.

Еще при покупке необходимо проверять сроки давности, так как не имеет значения, был счетчик в эксплуатации или нет. Дата поверки указывается на пломбе корпуса счетчика, римскими цифрами обозначают квартал последней проверки, а арабские цифры сообщают, в каком году проверялся. Эти сроки также регламентируются ПУЭ.

Требования к щиту

В основных нормах нет четких требований к конструктивным особенностям электрощитов.

Однако определенные условия все-таки имеются:

• должен быть свободный доступ к клеммам электрического счетчика и к трансформатору тока;
• необходимо, чтобы обеспечивалась возможность комфортной замены оборудования;
• чтобы не было препятствий для установки счетчика под углом до одного градуса;
• очень важно обеспечить проведение всех монтажных и ремонтных работ с внешней стороны оборудования.

Для прикрепления электрических счетчиков разрешается применять щитки из дерева, пластмассы и металла.

Правила монтажа

Счетчики устанавливаются по четко регламентированным правилам. Высота над полом должна составлять от 0,8 до 1,7 метра.

Удобно расположить его перед глазами для комфортного снятия показаний и эксплуатации. Чтобы не возникало больших погрешностей, прибор максимально не должен быть в наклоне более чем на один градус.

Такие нормы больше важны для электромеханического (индукционного) электросчетчика, на работу электронного прибора угол наклона не влияет, но в правилах таких уточнений нет, поэтому требования предъявляются ко всем видам счетчиков одинаковые.

Меры безопасности

Чтобы обеспечивалась безопасная эксплуатация и ремонтные работы электрических счетчиков, принято монтировать специальные предохранительные устройства, которые делают возможным отключение прибора от сети.

С основными положениями закона о замене счётчиков электроэнергии можно ознакомиться здесь: https://teplo.guru/elektrichestvo/schetchiki/zamena-zakon.html

Такие коммутаторы прикрепляют до места нахождения электросчетчика. Расстояние должно быть не более десяти метров.

Существует практика не особого одобрения представителями энергетических служб установки таких предохранителей. Поэтому, чтобы не было подозрений в воровстве электрической энергии, будет целесообразным опломбировать их, как и электрический счетчик.

Монтаж в жилых домах

В квартирах не принято устанавливать электрические счетчики самостоятельно. Для этих целей вызывают работников энергетических компаний.

В многоэтажных домах более давней постройки электрические счетчики размещаются на общих площадках.

На сегодняшний день существует практика переноса счетчиков из общих коридоров в квартиры.

В современных новостройках электрические счетчики принято устанавливать в электрических щитках, расположенных в прихожих квартир по регламентированным правилам. В щитке рядом со счетчиком располагаются все автоматы. Согласно ПУЭ подключение происходит к входящему автомату, а основная цепь обесточивается.

От главного автомата электроэнергия переходит на счетчик, а затем по разводке распределяется по автоматам. Обязательно надо произвести заземление для предотвращения коротких замыканий.

Особенности размещения в частных домах

Установку электрического счетчика в частном доме лучше осуществлять в отапливаемом помещении.

Лучше всего для этих целей подойдут:

• отапливаемая лоджия;
• коридор;
• теплый сенник.

Важным моментом является недопустимость попадания влаги на электросчетчик в виде атмосферных осадков или испарений. К электрическому щитку обязательно монтируется предохранительное заземление, которое предотвратит поломку электрической техники. Главные параметры монтажа остаются теми же, как указано в основных правилах.

Монтаж на дачах

Существует практика установки электрических счетчиков в дачных кооперативах снаружи строений для удобства снятия показаний представителями дачного сообщества.

Однако при неблагоприятных погодных условиях и низких температурах показания можно считать некорректными.

Поэтому рекомендуется перенести электрические счетчики в теплые помещения. Нет нормативного документа, обязывающего размещать приборы учета на фасаде дома, поэтому можно переносить счетчик в отапливаемые помещения.

Наиболее удачным способом установки считается монтаж счётчика на столбе. Подробности проведения процедуры указаны здесь: https://teplo.guru/elektrichestvo/schetchiki/na-stolbe.html

Смотрите интересное видео, в котором популярно разъясняется, как можно экономить электроэнергию в квартире со счетчиком:

Оцените статью: Поделитесь с друзьями!

teplo.guru

Установка и замена электросчетчика в квартире

Основным измерительным прибором потребления электроэнергии в квартире является электросчетчик. Как правило, установкой данного вида приборов учета занимаются мастера узкого профиля (электромонтеры), обладающие опытом, знаниями и соответствующей квалификацией. Однако если есть желание, данное мероприятие можно провести самостоятельно. Главное – это предварительно ознакомиться с правилами установки электросчетчика и подготовить необходимые материалы.

Важно! Четкое соблюдение инструкции при подключении счетчиков для учета электроэнергии, позволяет исключить какие-либо негативные последствия при его эксплуатации. Нужно понимать, что  при установке электросчетчика своими руками, вся ответственность на погрешности учета ложиться на хозяина квартиры.

Виды счетчиков

По типу механизма счетчики электроэнергии бывают электронными и индукционными.

На сегодняшний день электросчетчики индукционного типа постепенно покидают рынок.  По распоряжению правительства, запрещено использовать данный вид прибора учета, так как считается что такой счетчик очень легко «накрутить».

Счетчики с электронным механизмом отличаются наибольшей точностью, компактными размерами и универсальностью применения. Также стоит отметить, что именно электронный электросчетчик, возможно, эксплуатировать при многотарифном режиме. Такое свойство по достоинству оценят потребители тех регионов, в которых тарифы на электроэнергию изменяются в зависимости от времени суток.

Выбирая между индукционными и электронными электросчетчиками, несомненное преимущество имеет прибор учета электронного типа.

Для того чтобы определить значение номинального тока, стоит разделить показатель активной мощности, которую предоставляет энергетическая компания на одного потребителя, на показатель напряжения в общей сети.

Подключение на три фазы  характеризуется более высокой мощностью. Но для бытового потребителя, предпочтительнее использование сети на одну фазу.

Сложности с монтажом прибора учета электроэнергии могут возникнуть в ситуации, при которой владельцу квартиры нужно запитать площади с расчетным током свыше 100А. При таких условиях прямое подключение электросчетчика просто невозможно. Использование каких-либо дополнительных элементов приводит к тому, что увеличивается величина погрешности учета расхода электроэнергии.

При выборе прибора учета особенное внимание стоит обратить на дату установки пломбы и ее целостность.

Внимание! Пломба электросчетчика для сети в одну фазу должна иметь возраст не старше одного года. Если поверяется счетчик для трехфазной сети, срок действия пломбы достигает двух лет.

Законна ли самостоятельная установка электросчетчика

С монтажом прибора учета электроэнергии можно без особых проблем справиться своими силами. Но прежде чем вы возьметесь за дело, нужно обязательно получить разрешения соответствующих служб. С этой целью обратитесь в местное подразделение сетевого провайдера с заявлением о том, чтобы вам выдали техническое задание на проведение работы. В этой же организации вы сможете заключить необходимые договора.

Согласно действующим нормативным актам, владелец дома может установить электросчетчики в пределах мощности своих потребительских сетей. Самым лучшим местом расположения электросчетчика станет отапливаемый распределительный считок в квартире. Но в последние годы было предъявлено требование о том, чтобы электросчетчик монтировался только за пределами квартиры, и у представителей проверяющих организаций оставался свободный к ним доступ.

Также представитель местной энергетической компании может потребовать, чтобы электросчетчик был смонтирован на внешней стене здания. Каждый из предложенных вариантов можно всегда обсудить  индивидуально. Для владельцев квартир, предъявляются требования размещения электросчетчика в общем электросчитке на площадке этажа.

Официальная версия энергетических компаний, по которой они вынуждают владельцев домов монтировать электросчетчики на уличных столбах – обеспечение беспрепятственного доступа сотрудников компании к прибору учета электроэнергии с целью снятия показаний и осуществления текущего ремонта.

По негласной версии, вынуждая монтировать электросчетчики за пределами жилого помещения, поставщики энергоресурсов пытаются любыми способами предотвратить попытки взлома.

Схемы подключения электросчетчика

Для обычного человека, далекого от монтажа электросети, совсем не обязательно знать сложные схемы подключения электросчетчика. Вполне достаточно понимания того, как можно просто и быстро осуществить подключение электросчетчика.

Самый простой и довольно популярный метод установки – это подключение электросчетчика по однофазной схеме. Для работы понадобиться шесть проводов. К входу счетчика подключают кабели фазы, заземления и нуля. Аналогичные действия проводят и на выходе счетчика.

Для того чтобы эксплуатация электросчетчика была простой и удобной, и самое главное безопасной, перед прибором учета рекомендуется монтировать автоматический выключатель. Это устройство поможет вовремя предотвратить пожар, путем отключения электроэнергии, например в случае, если появилась аварийная ситуация.

Стоит отметить, что сотрудники компаний поставщиков электроэнергии, не поддерживают установку выключателей. Чтобы избежать ненужных разбирательств и проблем, выключатель должен быть обязательно опломбирован. Для этого потребуется: пластиковый короб, пломбы и DIN – рейки.  Все эти приспособления не очень дорого стоят, и для того чтобы их смонтировать потребуется не больше пяти минут. Все это стоит того, чтобы сделать все правильно, избежав при этом недоразумений и неприятностей с контролирующими органами.

Общая конструкция электросчетчика предусматривает наличие специального клемника. Этот элемент представлен в виде медной планки, которая фиксируется специальными диэлектрическими зажимами. На ней имеется несколько отверстий, через которые проходит подключение кабелей с использованием зажимных винтов. Такой вариант соединения рекомендован в тех случаях, когда существует необходимость объединения всех кабелей в один целый элемент.

Правила установки счетчика

При монтаже прибора учета электроэнергии очень важно соблюдать ряд определенных требований и правил. Прежде всего, они касаются техники безопасной эксплуатации, что всегда актуально для электроприборов.

Не рекомендуется монтировать приборы учета, если окружающая температура воздуха ниже 0С. Электронные платы не переносят низких температур и в общей системе могут наблюдаться сбои. Для большего количества современных приборов учета низкая температура воздуха при монтаже недопустима. Оптимальный вариант – это температура воздуха в месте, где монтируется счетчик, порядка +5С.

Важно! Если прибор учета электроэнергии монтируется за пределами жилого помещения, то необходимо предусмотреть наличие специального металлического, герметично закрываемого шкафа.

Высота, на которую крепят электросчетчик, составляет порядка 90-160 см. Если смонтировать счетчик на стену выше или ниже указанных параметров, то процедура снятия показаний может стать весьма проблематичной.

Дополнительные, важные рекомендации по монтажу и эксплуатации электросчетчика может предоставить представитель управляющей энергетической компании в тот момент, когда между вами будет заключен договор и получены все разрешения.

Основные этапы подключения электросчетчика

Установка электросчетчика своими руками проходит в несколько этапов:

1. Подберите необходимый инструмент и материалы. Вам понадобятся:
   • прибор учета электроэнергии;
   • защитный щиток;
   • изолирующие элементы;
   • крепежные детали;
   • DIN-рейки;
   • датчик напряжения;
   • автоматические выключатели.
2. Обязательно уточните, какое количество фаз, имеет электросеть в вашем доме. Исходя из этого, рассчитайте нужное количество автоматических выключателей.
3. Установите прибор учета электроэнергии в щиток. Для его монтажа можно использовать специальные крепежи.
4. Смонтируйте защитные датчики выключения (пробки). Они крепятся к DIN рейке, которая предварительно устанавливается на опорных изоляторах. Автоматы закрепляются на рейке специальными подпружиненными защелками.
5. Смонтируйте защитную и земляную шину в общем щитке. Шины нужно размещать на достаточном расстоянии, чтобы избежать замыкания кабелей.
6. Соедините все с нагрузкой. Фаза подключается к нижним зажимам, нейтраль к нулевой шине, заземление подсоединяется к соответствующей заземляющей шине.
7. Соедините с помощью перемычек верхние зажимы автоматов. Данный элемент можно приобрести в специализированных магазинах.
8. Подключите электросчетчик к нагрузке. Для этого выход фазы соедините с верхними зажимами автоматов, выход нуля с нулевой шиной.
9. Смонтируйте корпус электрощита на стене. Высота должна быть такой, чтобы эксплуатация электросчетчиком проходила комфортно и беспрепятственно.
10. Определите кабели нуля, фазы и заземления. Для этого воспользуйтесь  специальным индикатором.
11. Отключите питание электроэнергии в доме.
12. Кабель фазы подключите с первой клеммой электросчетчика. Ноль нужно соединить с третьей клеммой.

Заключение

Рассматривая все этапы, которые нужно пройти при подключении электросчетчика своими руками, стоит отметить, что ничего сложного в данной работе нет. Главное – это четко соблюдать последовательность проведения мероприятий, и придерживаться соответствия параметров прибора учета электроэнергии с параметрами сети в вашем доме. Также необходимо тщательно разобраться со схемой разводки сети и со схемой подключения электросчетчика с сетью дома, в общем, и с квартирным потреблением в частности.

Если вы решили заменить старый счетчик, то следующее видео поможет понять, как в два счета поменять электросчетчик в квартире



bouw.ru

Правила установки электросчетчика в частном доме, квартире, на улице

10 августа, 2014. Прочитано 101852 раз(а)

В каждом доме доступ источникам электроэнергии это первоочередная задача. Однако зачастую этому препятствуют различные организационные и технические трудности. Одной из самых главных задач для каждого домовладельца – установка электрического счетчика. Так как без учета потребляемой электроэнергии ни одна энергосберегающая компания не заключит договор. Именно по этой причине стоит уделить особое внимание установке электросчетчика в доме.

Правила установки и подключения электросчетчика в частном доме

Важные технические аспекты

По функциональному принципу разделяют электронные и индукционные счетчики. Сегодня, большая часть счетчиков заменяется на электронные, так как индукционные являются менее точными и их применение сугубо ограничено.

Также счетчики могут быть разного класса точности и номинального тока. Соответственно, чем меньше погрешность тем точнее измерение. Для частных домов без мощного оборудования в виде дробилок, столярок и т.д. рациональней всего использовать счетчики с учетом номинального напряжения 0,4 киловольта.

Если расчетный ток будет превышать 100 ампер, то в этом случае электрический счетчик придется устанавливать непосредственно через трансформаторную схему.

Перед покупкой прибора необходимо уточнить срок установки пломбы государственным доверителем и ее целостность. Если сеть трехфазная, то знак проверки не должен быть старше 1 года, а для однофазной – 2 года.

Как установить электрический счетчик и важные организационные аспекты

Установить электросчетчик сможет электромонтажник средней квалификации. Однако перед этим необходимо затребовать у провайдера сетевого типовой договор, задание на выполнение работ с актом разделений балансовой принадлежности.

В этих документах содержится комплекс требований, выполнение которых обязательно потребителями для подключения к электрической сети частных домов. Здесь также описаны границы ответственности между поставщиком электроэнергии и домовладельцем. Именно по этой причине лучше всего устанавливать электросчетчик на территории дома в распределительном отапливаемом щитке внутри здания.

Процесс установки счетчика

1. Устройство лучше всего смонтировать в предбаннике или прихожей, что облегчит доступ к нему в случае проверки или технического обслуживания.
2. Предварительно необходимо обесточить входную линию. Это можно согласовать с сетевым провайдером или электромонтажниками компании.
3. Высота для навесного монтажа варьируется от 0,8 до 1,7 метра горизонтально поверхности.
4. Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
5. Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
6. К выходу счетчика подключается общая разводка на дом. Как правило, это щиток с автоматами.
7. В случае нарушения целостности пломбы необходимо незамедлительно вызвать представителя из сетевого провайдера, который опломбирует счетчик.
8. В процессе монтажа следует соблюдать все требования ПУЭ.
9. Выполняем пробное включение.

Правила установки электросчетчика в квартире

Зачастую установку в квартирах электросчетчика проводят представители сетевой компании. В первую очередь в процессе монтажа и подключения счетчика следуют правилам ПУЭ, где описаны все главные аспекты.

Важные нюансы

В первую очередь перед монтажом счетчика нужно проверить срок государственной проверки. На пломбе должна стоять дата проверки. Срок давности государственный поверки не должен быть выше 1 года для 3-х фазных счетчиков, 2 года для однофазных.

Как правило, счетчики в большей степени устанавливаются в распределительных щитках на квартирных площадках. Если же счетчик устанавливается непосредственно в самой квартире, где располагается и ввод, то правильней всего смонтировать его в прихожей в специальном закрытом щитке. В этом щитке также можно поместить группу автоматов на всю квартиру.

Процесс установки счетчика

1. Подготавливаем место для монтажа электрического щитка с автоматами и счетчиком.
2. Необходимо обесточить входную линию. Это можно согласовать с сетевым провайдером или электромонтажниками компании.
3. Высота для навесного монтажа счетчика варьируется от 0,8 до 1,7 метра горизонтально поверхности.
4. Соблюдая правила ПУЭ выполняем коммутацию входной и выходной цепи счетчика.
5. Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
6. Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
7. Подключаем выход счетчика на вводный автомат или группу автоматов.
8. Выполняем пробное включение.

Правила установки электросчетчика на улице

Установка электрического счетчика на открытом воздухе вне помещения должна проводиться согласно ряду техническо-эксплуатационных требований.

Правильней всего установить счетчик с фасадной стороны дома на высоте 0,8-1,7 метра, что обеспечит легкий доступ к нему представителям сетевой компании и техническому обслуживанию.

Смонтировать счетчик можно непосредственно на опоре бетонного столба, если он располагается на территории дома. Также в электро щитке следует установить защитный автомат, а группу автоматов на все потребители дома лучше смонтировать внутри помещения.

Процесс установки счетчика

1. Перед монтажными работами необходимо выполнить отключение сетевой линии согласно правилам ПУЭ.
2. Высота для навесного монтажа счетчика варьируется от 0,8 до 1,7 метра горизонтально поверхности.
3. При температурах ниже 5°С электросчетчики будут вести себя некорректно. Именно по этой причине стоит подумать об отапливаемом электро щитке.
4. Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
5. Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
6. Подключаем выход счетчика на вводный автомат или группу автоматов.
7. Пробное включение.

Что делать если счетчик просят вынести на улицу

В последнее время участились вопросы по выносу счетчика на улицу. Люди спрашивают правомерны ли такие требования. Несколько дней назад в этой статье появился вот такой полезный комментарий:

Этот комментарий вы можете прочитать ниже, а также при нужде спросите Дмитрия как поступать в вашей ситуации.

Вот еще один комментарий, который может быть многим полезен:

Я (Александр (Прораб)) рекомендовал бы обратиться по этим вопросам к юристу.

Рекомендуем вам еще:

o-builder.ru

Технические нормы и правила установки счетчиков электроэнергии

Именно по этому вопросу особенно много споров, когда речь заходит об индивидуальных строениях. Представители энергоснабжающей организации, как правило, требуют от владельцев размещать приборы на улице. И вот тут возникает недопонимание, так как собственник боится за сохранность счетчика, и это вполне естественно. Чем следует руководствоваться?

Место установки

Прибор должен размещаться на границе сети (определяется так называемой «балансовой принадлежностью»). Об этом говорится в Правилах учета. О том же свидетельствуют и ПУЭ – счетчик устанавливается соответственно границе раздела. Но в Постановлении Правительства № 530 сказано, что обязанность Потребителя – обеспечить свободный (беспрепятственный) доступ к прибору сотрудников ресурсоснабжающей организации, но не оговаривается конкретное место расположения счетчика.

Такое требование обусловлено необходимостью как регулярной проверки его техсостояния (в первую очередь, целостности пломбы), так и контрольного считывания показаний. Поэтому поставить прибор в частном  доме, конечно, не получится, хотя это и предпочтительнее. Если же речь идет о каком-то промышленном, хозяйственном или ином объекте, принадлежащем частному лицу, то при наличии круглосуточной охраны, которая проводит к месту установки счетчика, данный вопрос может решаться и по-другому.

Но есть и еще одно положение того же документа – ПУЭ. Согласно п. №1.5.27, прибор учета эл/энергии должен размещаться в сухих помещениях, где температура не опускается ниже 0 0С. Кроме того, энергетики, требуя установки именно вне строения (на столбе, фасаде здания и тому подобное), вступают в противоречие с Гражданским Кодексом.

А именно – в его ст. 210 сказано, что собственник несет всю полноту ответственности за сохранность своего имущества. А как ее обеспечить, если оно – на улице?

Нужно учесть и то, что приборы учета бывают разных конструктивных исполнений. Например, индуктивные отличаются тем, что при понижении температуры воздуха начинают считать  «быстрее». По оценке специалистов, такой «довесок» к показаниям может достигать 0,1 от реально потребленной энергии. Другими словами, придется оплачивать ее в размере 110%.

Высота размещения

Когда разговор заходит именно о сохранности, нередко от представителя ЭСО можно услышать рекомендацию – ставьте повыше, чтобы никто не дотянулся. Не будем упоминать о неудобстве ежемесячного съема показаний с такого прибора. Есть п.1.5.29 (опять ПУЭ), в котором указано, что допустимое расстояние от пола до изделия – в пределах от 80 см до 1 м 70 см. В отдельных случаях – от 40 см.

Что учесть

• Соответствие характеристик прибора условиям его дальнейшей эксплуатации. Главным образом, температура окружающей среды и возможность использования счетчика при ее отрицательных значениях. Это касается случаев, когда прибор будет размещен вне строения (фасад, столб и так далее).
• В продаже имеются изделия, которые позволяют производить дистанционное считывание показаний. Это гораздо удобнее во многих отношениях. Но возникает вполне резонный вопрос – не будет ли меняться со временем протокол передачи информации? Есть такое понятие – «моральное старение» технического средства, поэтому при покупке такого устройства целесообразно учитывать и перспективу его эксплуатации (например, возможности по перенастройке), так как стоит оно значительно дороже более «простых» аналогов.

• Все поставщики энергоносителей (энергетики, газовики и так далее) – организации коммерческого типа. Одно из направлений их деятельности – продажа приборов учета. Зачастую они просто навязывают нам определенный тип устройства, причем, как правило, не самый дешевый. Нужно знать, что у нас есть право выбора. Если посмотреть в специализированных магазинах, то можно найти и более дешевый прибор. Поэтому необходимо при подаче документов сразу же уточнить, какой счетчик подходит для установки на данном объекте (подразумеваются его параметры). А уж какую конкретно его модель приобрести, мы можем решить и сами. Главное – соответствие характеристик (в первую очередь, класс точности).
• Для частных строений лучше приобретать счетчик двухрежимный. Дело в том, что прилегающая территория освещается и в темное время суток, а тарифы «дневной» и «ночной» – разные, причем последний значительно меньше. Даже если речь идет только об одной лампочке перед входной дверью (а часто их на участке значительно больше), то за месяц экономия получится вполне приличная.
• При первичной установке любого счетчика его опломбировка производится абсолютно БЕСПЛАТНО. Это нужно иметь в виду, так как нередко и за это пытаются взять с нас деньги.

Практический совет

Некоторая «расплывчатость» многих документов, а также их обилие (что вызывает зачастую их явное противоречие друг другу), приводит к тому, что некоторые положения имеют двоякую трактовку. И это ни для кого не секрет. Даже профессионалам порой трудно разобраться, кто прав, а кто виноват. Если разногласия между собственником и представителями ЭСО принципиальные, то необходимо попросить их в письменном виде все разъяснить, причем со ссылкой на документы, которыми они руководствуются.

Практика показывает, что довольно часто их требования неправомерны. Более того, они просто навязывают нам определенные услуги, буквально вынуждая их оплачивать. Поэтому подобная вежливая просьба, да еще и исполненная в письменном виде, способна остудить не одну «горячую» голову.

А если инцидент не исчерпан, то стоит проконсультироваться с юристом, специализирующимся на подобных вопросах. Кроме того, желательно, чтобы он присутствовал и при подписании документов. В первую очередь, которые касаются разграничения принадлежности. Прибор ставится на этой самой «границе», а вот где ее обозначить («точку» расположения счетчика), это вопрос. Естественно, что «лихие» Поставщики определят ее на улице. Но если можно доказать, что им будет обеспечен беспрепятственный доступ, то дело другое. Лучший вариант установки – внутри ВРУ.

Главное – необходимо разбираться в нормативных актах и не бояться отстаивать свои права. Напомним о некоторых еще раз. ПУЭ-6 – статьи 1.5.27 и 29, Гражданский Кодекс – ст. 210, 421 и 422.

electroadvice.ru

установка счетчика электроэнергии, в квартире своими руками, как установить в доме

Подключение электросчетчика можно произвести самостоятельноСчетчик относится к приборам учета расхода электроэнергии. Его использование является более целесообразным, так как затраты на его установку быстро окупаются. Квартиры в новостройках уже оборудованы электросчетчиками. В квартирах старой постройки, а также частных домах уже придется самим его устанавливать.

Установка электросчетчика

Прямой способ подключения счетчика является самым простым вариантом его установки. При выборе электросчетчика надо учитывать его характеристики, так как для городской квартиры энергопотребление составляет по мощности 3-7 кВт, а ток равен 13А.

Обычно счетчик подключают по следующим причинам:

• С момента последней проверки прошло 16 лет;
• Прибор не подходит по классу точности;
• Старый счетчик вышел из строя.

По своей конструкции электросчетчики делятся на следующие виды. Индукционные, содержат металлический диск, который катушка тока вращает с помощью электромагнитного поля. Прост и надежен. Минусом является высокий класс точности (1,5-2), из-за чего постепенно вытесняется другими моделями.

Электросчетчики бывают нескольких видов

Электронные, класс точности 0,5-2, механическая часть полностью отсутствует.

Имеется дисплей, на который выводится результат измерений. Достоинством является компактность и надежность. Важно знать, что при установке электросчетчиков обязательно должен присутствовать представитель (контролер) организации энергоснабжения. Он проверит правильность подключения и монтажа, опломбирует прибор и выдаст акт приемки.

Выбор и установка электросчетчика в квартире

Электрический счетчик в квартире – вещь очень нужная, как говорилось выше, это не только экономит ваши деньги, но также время.

Первым делом нужно выбрать щиток, он должен соответствовать следующим параметрам:

• Иметь свободный доступ к клеммам электрического счетчика и трансформатору тока;
• Можно было комфортно поменять оборудование без его демонтажа;
• Возможность установки счетчика под углом;
• Проведение всех ремонтных работ с внешней стороны.

При монтаже счетчик следует установить на уровне глаз, чтобы было удобно снимать с него показания. Счетчик обязательно подключают через предохранители, которые в случае короткого замыкания отключают приборы от сети. Также при наличии маленьких детей, желательно чтобы щиток закрывался на защелку или ключ.

Правила установки электросчетчика

В зависимости от жилого помещения, существуют разные правила установки электросчетчиков.

Существуют разные правила установки электросчетчиков

Ниже представлены примеры их правильного размещения:

1. В частном доме, лучше всего устанавливать счетчик в теплом помещении в распределительном щитке. Например, в прихожей, предбаннике или веранде. Такой способ защитит прибор от влаги и атмосферных осадков. Электросчетчик должен располагаться на высоте 80-170 см от пола. К щитку обязательно подключается заземление, которое в случае короткого замыкания спасет электронную технику в доме.
2. В квартире, электросчетчики устанавливают представители компании, в старых многоэтажках они расположены на площадках, а в новых в самой квартире (обычно в прихожей). Высота от уровня пола является такой же, как и для частных домов, и равно 80-170 см.
3. На даче обычно электросчетчик установлен на фасаде дома, на высоте в 1 м, это обеспечивает удобный доступ к нему.

В холодное время счетчик будет работать некорректно, поэтому щиток следует утеплить. Чтобы таких проблем не возникало, лучше его перенести в дом с отоплением.

Замена электросчетчика самостоятельно

Рано или поздно приходит момент заменить электросчетчик. Во многих квартирах стоят индукционные счетчики, которые энергонадзор требует заменить. Подключение своими руками вполне возможно. Но подключить прибор может и специалист.

Замену электросчетчика необходимо проводить поэтапно

Ниже будет пошагово изложен процесс замены электросчетчиков:

1. Первым делом необходимо уладить все документы, связанные с оформлением нового счетчика. Заполняем их, используя образец. Это может занять не один день.
2. На следующем этапе отключаем фазу и выключаем автоматы, чтобы можно было спокойно работать. Фазу необходимо заизолировать. Проверяем отверткой индикатором, чтобы все было обесточено. Схема подключения счетчика очень проста, слева находится фаза вход, за ней фаза выход, далее ноль вход и ноль выход. Обычно схема подключения есть на крышке, которая одевается на клеммы, так что проблем быть не должно.
3. Демонтируем старые автоматы и электросчетчик.
4. На два-три самореза прикручиваем дин-рейку. Если готовые отверстия не подходят, сверлим их при помощи дрели.
5. На дин-рейку устанавливаем защитные автоматы.
6. Далее подключаем шину, а к ней необходимо подсоединить провод.

Подключая питающую и нулевую шины, необходимо сразу отмерить провода нужной длины, чтобы хватило до контактов счетчика. Монтируем электросчетчик, предварительно прикрутив дин-рейку.

После монтажа сначала подключаем нули, затем фазы, на фазных проводах обычно намотана черная изолента, обозначение фазы.

Одеваем крышку, ждем пока счетчик опломбируют, и радуемся ближайшие 50 лет! Вот так можно самостоятельно заменить электросчетчик, не прибегая к услугам электриков.

Ящик для электросчетчика

Как мы уже выяснили, электросчетчики лучше всего располагать в теплом и не влажном помещении. Но бывают ситуации, когда электросчетчик находится на улице. В этом случае используются специальные ящики, другими словами пункты выносного учета. Помимо самих счетчиков в них располагается автоматический выключатель и грозозащита. Они располагаются на фасаде здания или столбе.

На рынке много компаний как отечественных, так и зарубежных, занимающихся изготовлением ящиков для электросчетчиков. Эти компании обычно занимаются электротехникой (светотехника, промышленное оборудование, приборы измерения и контроля), но также не забывают и про защиту.

К таким компаниям относят:

• Электропласт;
• Viko;
• Meсas;
• ABB;
• ИЭК;
• TDM;
• Schneider Electric;
• Legrand.

Лучше всего подбирать уличный ящик той же фирмы что и внутренний прибор. Так вы можете быть точно уверены, что все встанет на свои места и не будет проблем с монтажом. По способу монтажа ящики делятся на следующие типы: открытые, скрытые, напольные, встраиваемые, накладные.

Лучше всего подбирать уличный ящик той же фирмы что и внутренний прибор

В зависимости от количества приборов, имеются модели с разной высотой, шириной и глубиной.

Также они имеют разную конструкцию, могут быть как цельными, так и сборно-разборными. У большинства моделей используется небольшое окошко, через которое можно легко снять показания без вскрытия бокса. Уличные ящики обычно изготавливают из пластика, который является достаточно прочным, чтобы можно было не волноваться о случайных повреждениях.

Пройдемся немного по параметрам среднестатистического ящика, ударопрочность – 6 Дж, рабочий диапазон температур – от -20 до +85 ^оС, может выдержать воздействие открытого огня до 650 ^оС. Корпус из пластика выдерживает влияние кислот, солевых растворов, масел, стойкий к воздействию ультрафиолетовых лучей. Дверцы шкафчика запираются на замок.

Ящик также может быть изготовлен из металла, что придает ему высокую степень защиты. Но даже он не подойдет для установки во взрывоопасных зонах, и зонах с повышенной пожароопасностью. Для этого используют корпус из самозатухающего поликарбоната. Такие ящики выдерживают температуру до 960 ^оС. Рабочая температура у них находится в пределах от -25 до 115 ^оС.

Схема подключения электросчетчика (видео)

Установка электросчетчика является очень полезным и экономически выгодным решением. При самостоятельной замене, вы сможете быть точно уверены, что он вам прослужит долго и не доставит никаких проблем. Каждый может сам решить для себя, как и где лучше установить счетчик, и каких производителей выбрать. Теперь подсоединение счетчика к сети не должно вызвать у вас никаких проблем.

Добавить комментарий

6watt.ru

подключение своими руками в частном доме или квартире

Обычно приборы учета устанавливаются организациями, предоставляющими те или иные услуги. В данном случае — это счетчик электрической энергии и электросети или ЖЭКи. Тем не менее не возбраняется и самостоятельная установка электросчетчика. Единственное, специалист должен проверить работу и опломбировать прибор учета.

Таким образом, подключение электросчетчика своими руками в квартире или частном доме — вполне реальная и выполнимая задача. Но сделать это нужно правильно и с учетом всех требований на установку. Это поможет избежать множества проблем, включая аварии на подстанции или в доме, пожар и, наконец, поражение электрическим током. Да и неправильно подключенный счетчик у вас не примут в работу.

Как работает и что он считает

Прежде всего, что он считает? Считает он, точнее, учитывает расход электроэнергии, который принято выражать в ваттах в час (Вт/ч). Ватт — это единица мощности, а час, понятное дело, — времени. Именно за израсходованные ватты мы и платим. Обратите внимание — не за амперы или вольты, а именно за ватты. Сколько «ест» та же стоваттная лампочка? «Ест» она сто ватт, на то и стоваттная.

А вот величина платы за ее использование будет зависеть от времени, в течение которого эта лампочка горела. Таким образом, в задачи счетчика электрической энергии входит вычисление мощности работающих в каждый момент времени электроприборов и подсчет времени, в течение которого эта мощность расходовалась. В результате на выходе мы получаем так называемые киловатты в час кВт/ч., за которые и платим. Киловатты — потому что ватт мы тратим настолько много, что проще добавлять приставку «кило» (по аналогии с килограммом и граммом), а не писать лишних три нуля.

Как он это делает

Теоретически рассчитать электрическую мощность несложно — достаточно знать напряжение и ток:

P = I х U

Практически все электросчетчики так и делают. Механические — при помощи достаточно сложного для понимания неспециалистом принципа вихревых токов, электронные — используя аналоговую или цифровую обработку сигналов, поступающих с датчиков тока и напряжения. Полученные данные накапливаются с течением времени и, скажем, через неделю вы можете прочитать на индикаторе (механическом или электронном — не суть важно) показания, соответствующие количеству потребленной энергии в Вт/ч. или кВт/ч.

Какие бывают виды

Все существующие на сегодня приборы учета потребленной электроэнергии можно разбить на три группы:

• Механические;
• Электронно-механические;
• Электронные.

Еще десяток-другой лет назад все счетчики электрической энергии были механическими. Вихревые токи, создаваемые за счет протекающего через специальную шину тока, крутили металлический диск. Сам диск помещался в магнитное поле, которое было тем выше, чем выше напряжение. Отсчитывал обороты диска обычный механический счетчик. Эти счетчики были весьма капризны (их, к примеру, нужно было устанавливать строго вертикально), точность их напрямую зависела от качества и состояния механических узлов счетного механизма и была невысока. Такой счетчик можно было легко «обмануть», создав возле него сильное магнитное поле (проще говоря — поднести магнит к диску).

Механический счетчик, пожалуй, знают все — этот настоящий образец старого изделия до сих пор трудится по гаражам и дачам

Позже появились электронно-механические приборы. Первые рассчитывали мощность электронными методами, но счетчик имели механический. Вторые — полностью электронные, имеющие микроконтроллер, память и дисплей того или иного типа. Сегодня обычные механические счетчики почти повсеместно заменяются на электронные. Во-первых, электронные гораздо точнее, долговечнее и лучше защищены от саботажа (обмана). Во-вторых, современный электронный электросчетчик в состоянии самостоятельно передавать данные поставщику услуг по отдельной линии. По этой же линии можно прибором управлять — переключать тариф день/ночь, отключать потребителя, к примеру, за неуплату и пр.

Электронно-механический (слева) и электронный прибор учета электроэнергии

Что нужно знать перед установкой

Если вы решили установить электросчетчик своими руками, то вам придется обратить внимание на некоторые особенности правильного подключения. Одни условия необходимо выполнить согласно существующим требованиям, другие обеспечат безопасность эксплуатации.

Прежде чем начать установку, поинтересуйтесь у поставщика, какой электросчетчик можно поставить и где его можно разместить. В частных домах, к примеру, многие электросети требуют устанавливать приборы учета снаружи здания, а подвод со стороны поставщика должен производиться цельным кабелем и не иметь коммутационных устройств. Кое-кто разрешает ставить перед счетчиком, скажем, автомат, но требует поместить его в электрощит рядом со счетчиком, чтобы все это дело можно было опломбировать.

Если электрощит металлический, он потребует заземления, а значит, изготовления заземляющего контура. Вообще, нюансов много, так что обязательно уточнитесь, чтобы не переделывать. Что касается типа, то не стоит устанавливать старый механический счетчик — если именно в вашем регионе они еще «в моде», то скоро из нее выйдут, и придется тратиться на покупку электронно-механического или электронного.

Следующий пункт. Любой электросчетчик имеет свои сроки поверки. Новый счетчик уже поверен производителем, а срок до следующего испытания начинает «отщелкиваться» с момента покупки прибора (по штампу даты продажи в паспорте). Так что если ваш прибор пролежал в кладовке даже абсолютно новым лет пять, то перед тем, как установить, его придется отнести в соответствующую организацию на поверку. Придется поверить и прибор, определить дату предыдущей поверки невозможно — на корпусе нет соответствующих поверок, документов на устройство нет. После проверки и производитель, и испытательная организация пломбирует прибор и эту пломбу нарушать нельзя!

Для установки и подключения в счетчике имеется отдельный лючок с крышкой. Вы можете установить прибор, произвести необходимую коммутацию без повреждения основной пломбы. А вот когда работа закончена и электрики ее примут, они и этот лючок а, может быть, и весь электрощит (если прибор на улице и имеет дополнительные средства коммутации, к которым вам доступ запрещен) опломбируют. Теперь вы можете только снимать показания с устройства прямым наблюдением и не более.

Пломба справа, установленная поверяющей организацией, защищает корпус прибора от вскрытия. Левую пломбу, закрывающую клеммы подключения, установил поставщик электроэнергии — ДЭС

И последнее замечание. Если ваша сеть однофазная, то вам будет достаточно подсоединить однофазный счетчик. Если трехфазная, то придется купить трехфазный прибор. Можно ли поставить трехфазный счетчик в однофазную сеть? Теоретически можно. Устройство будет исправно считать электроэнергию по одной фазе, две остальные просто будут бездействовать. Практически — поставщик электроэнергии не разрешит просто на всякий случай. «Зачем, если он стоит в 3 раза дороже?» Для них меньше непоняток — можно крепче спать.

Установка электросчетчика

Итак, счетчик куплен, все нюансы установки в конкретном месте выяснены у поставщика электроэнергии. Предположим, вы решили поставить однофазный счетчик на улице. Здесь вам понадобится электрощит для защиты от непогоды и от вандалов. Да, вы не забыли спросить у электриков, на какой высоте разрешается подвесить прибор учета именно их организация? Вешайте на максимально разрешенной, поскольку электрощит, особенно пластиковый, — никакая не защита от вандалов и домушников.

Теперь рутина. Закрепляете счетчик в щите вместе с приборами коммутации (если они предусмотрены). Взбираетесь на лестницу и закрепляете щит на стене тем или иным образом — дюбелями, гвоздями, болтами, пристреливаете монтажным пистолетом, привариваете — не суть важно, главное — крепление прочно, надежно и долговечно.

Тут возникает дилемма: если щит пластиковый, то он защитит счетчик только от непогоды. Если железный, его нужно заземлять. Какой вариант выбрать — решать вам. Если в вашем распоряжении есть готовый контур заземления или вы в состоянии его изготовить (в частном доме это не проблема и в данной статье вопрос не рассматривается), то, конечно, лучше металлический. Сам счетчик после установки щита, должен висеть вертикально — это оговорено в соответствующих положениях и прописано в паспорте устройства.

Металлический щит (слева) прочнее, но требует заземления, в отличие от своего пластикового собрата

Если вы устанавливаете счетчик в квартире, то можно использовать открытый электрический щит. На этом же щите отлично встанут устройства коммутации и защиты — автоматы, УЗО или обычные «пробки». Вы будете иметь к ним доступ, поскольку электрики опечатают лишь счетчик.

Как правильно подключить счетчик электроэнергии

Счетчик установлен, шит, если это необходимо, заземлен. Осталось сделать разводку. Влезаете на стремянку с указателем напряжения (в быту — «индикатор-отвертка») и выясняете, какой провод ввода у вас нулевой, а какой фазный. Отправляетесь к электрикам и просите отключить подачу электроэнергии на ваш дачный или загородный домик, а заодно заручаетесь их честным словом, что они не «врубят» свет без вашего разрешения. В этом плане практически все электрики придерживаются четких правил и если сказали, что не включат, то не включат.

Если же вы самостоятельно отключаете свет, скажем, на домовом щите, обязательно поставьте наблюдателя, поскольку все эти таблички типа «Не включать, работают люди!» для большинства нашего населения — ерунда. Половина народу никогда ничего не читает, а с ходу клацает всеми подряд рубильниками. Вторая же половина, такое впечатление, читать не умеет вовсе.

Снова на стремянку. Проверяете отсутствие напряжения на вводе и можно работать. Практически все электрические счетчики подключаются одинаково. Они имеют входные и выходные клеммы. На входные клеммы подается напряжение с линии поставщика (ввод), с выходных вы берете энергию для собственных нужд. Клеммы однофазных счетчиков принято располагать в следующем порядке:

1. Входной фазный провод;
2. Выход фазы;
3. Входной нулевой провод;
4. Выход нуля.

Схема подключения однофазного счетчика, которую можно найти на обратной стороне крышки прибора и в паспорте на устройство

Если до счетчика вы ничего не ставите, то заводите входной кабель напрямую в клеммы счетчика, причем путать фазный и нулевой нельзя! Если перед электросчетчиком ставите, к примеру, автомат, то заводите кабель на него, а сам автомат соединяете отрезками одножильного провода соответствующего сечения со вводом счетчика. Теперь выполняете разводку после электросчетчика, подключив всевозможные защитные устройства, УЗО, предохранители и пр. Если ничего подобного нет, просто соединяете кабель, идущий в ваш дом, с клеммами выхода электросчетчика. Для примера ниже приведена схема подключения счетчика с системой защитой, установленной как до, так и после самого счетчика.

Пример как подключить электрический счетчик к однофазной сети

Входной автомат защищает линию от КЗ и позволяет обесточить счетчик и все, что после него вручную. Сразу за электросчетчиком стоит УЗО, защищающее домовую сеть от токов утечки, а сама домовая сеть разбита на три линии, каждая из которых защищена от КЗ своим автоматом. Обратите внимание на то, что провод заземления (зеленого цвета) нигде не разрывается и никуда не заводится — ни в счетчик, ни на автоматы. Она служит для обеспечения безопасности пользования электроприборами и не более.

Как подключить трехфазный счетчик

Все отличие трехфазного электросчетчика от однофазного состоит лишь в том, что он имеет не два, а четыре входа (три фазы и ноль) и, соответственно, четыре выхода:

• 1, 2 — Вход/выход фаза А;
• 3, 4 — —//— В;
• 5,6 — —//— С;
• 7, 8 — Вход/выход ноля.

Трехфазный электронный счетчик со стороны клемм подключения

Схема же его включения, которая, кстати, тоже есть в сопроводительной документации, выглядит так:

Как подключить электросчетчик к трехфазной сети

Ремонт электросчетчика своими руками

К сожалению, электросчетчик не тот прибор, который каждый может починить своими руками, как, скажем, утюг или настольную лампу. Прежде всего, корпус его опломбирован и после вскрытия устройства, его придется нести на поверку. Впрочем, это пришлось бы делать в любом случае. Современные электронные и электронно-механические счетчики достаточно сложны (не проще стиральной машины-автомата или даже мобильного телефона), так что для его ремонта нужно обладать специальными знаниями по электронике в объеме института. Поэтому ответить на вопрос «Как починить электросчетчик?» в объемах небольшой статьи невозможно, как невозможно набросать в трех словах инструкцию по ремонту, к примеру, ПК или спутника ГЛОНАСС.

Что касается механических приборов, то, в принципе, если вы знакомы с механикой и основами электротехники, его можно попытаться отремонтировать, собрав, скажем, из двух один или просто почистив и смазав, ведь он механический и чаще всего причиной проблемы является пыль и влага. Но, стоит повториться, если вы вскроете корпус устройства, его нужно будет перепроверить в соответствующей организации. Без вскрытия можно лишь заменить подгоревшие клеммы, при помощи которых счетчик подключается, но и тут придется пригласить представителя поставщика услуг (контролера или электрика), который снимет свою пломбу с клеммной крышки, а после окончания ремонта поставит ее на место, предварительно проверив подсоединение всех проводов.

Оцените статью: Поделитесь с друзьями!

elektro.guru
