Как провести свет в сарай из частного дома
Основной нюанс при монтаже освещения в хозпостройках заключается в том, что необходимо учитывать требования пожаро- и электробезопасности. Вы сами понимаете, что далеко не всегда хозблок либо мастерская на даче являются отапливаемыми. К тому же, в таких постройках может быть повышенная влажность, что еще больше усугубляет положение. Именно поэтому нужно знать, как провести свет в сарай из частного дома, чтобы в будущем система освещения была безопасной и долговечной. Далее мы расскажем читателям сайта Сам электрик все нюансы электромонтажных работ и предоставим несколько практических советов по данному вопросу!Определяемся с условиями монтажа

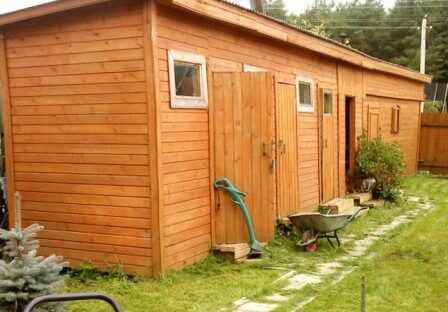

Перед тем как провести свет, нужно выяснить что собой представляет сарай на даче и для чего он вообще используется. Сейчас мы рассмотрим основные варианты хозблоков и кратко поговорим о том, какие сложности могут возникнуть при монтаже освещения своими руками.
- Помещение отапливаемое, сухое. Провести свет в такую хозпостройку проще всего, т.к. можно выбрать любой вид проводки: открытый либо скрытый.
- Влажность повышенная либо просто сарай не отапливаемый. Тут уже нужно проводить линию освещения только в трубах, которые дополнительно изолируют проводку от влаги.
- Особо сырое помещение (как правило, теплицы и парники). Обязательно проводник должен иметь двойную изоляцию, выключатель света должен быть вынесен за пределы дачной постройки. Светильники должны быть влагозащищенными со степенью защиты IP 65, причем работающими от безопасного напряжения 12 Вольт.
Весомой разницы между влажным и особо сырым помещением нет в плане электромонтажных работ. В любом случае Вам придется провести освещение в гофре либо металлорукаве при этом установить понижающий трансформатор 220/12 В, если сарай используется как коровник либо курятник. Ну и последнее из важнейших условий монтажа – расстояние от частного дома к хозпостройке. Если расстояние небольшое и при этом нет преград (о них поговорим немного ниже), советуем провести свет в сарай по воздуху. Если же до помещения несколько десятков метров и по пути встречается много деревьев либо других преград, лучше проложить кабель в земле на глубине не менее 80 см, как показано на схеме.
Подготавливаем материалы

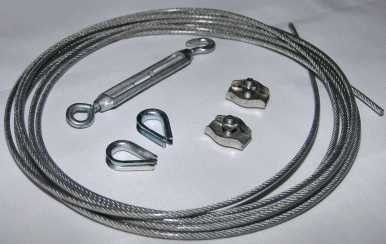

Итак, на основании выше перечисленных условий Вы должны подготовить материалы для того, чтобы самостоятельно провести свет от частного дома к сараю. Рекомендуем Вам использовать кабель ВВГнг (при воздушной проводке), влагозащищенные распределительные коробки с герметичными вводами, а также выключатели света с высокой степенью пыле- и влагозащиты (не менее IP44). Также при воздушном способе монтажа линии освещения советуем дополнительно купить специальный изолированный трос, по которому в дальнейшем будет проведен кабель в гофре. К тросу дополнительно приобретите два крюка и специальные тросовые зажимы, которые будут необходимы для дальнейшего крепления.

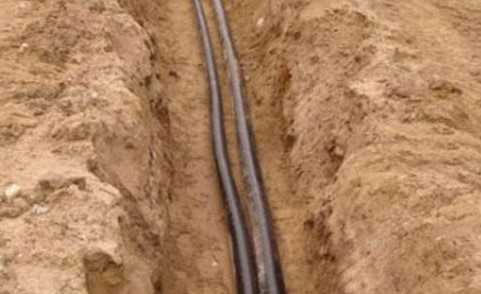

Если Вы все же решили провести линию освещения к сараю в траншее, советуем обязательно просмотреть инструкцию с видео примерами по монтажу электропроводки под землей, в которой описаны все тонкости электромонтажных работ. Что касается кабеля, его длину нужно приобрести с запасом в 3-4 метра, чтобы не было сильной натяжки электрической линии и в то же время наверняка хватило материала от дома до сарая. Не забудьте выполнить расчет сечения кабеля по мощности и длине. Если же Вы собираетесь подключить несколько лампочек и не будете выносить дополнительную розетку от распределительной коробки, сечение кабеля можно смело выбрать 1,5 мм2 (опять-таки, если нет ограничений по расстоянию от дома).
Обязательно защитите линию освещения в сарае автоматическим выключателем, который обезопасит электропроводку от короткого замыкания, а саму хозпостройку от пожара. О том, как выбрать автоматический выключатель читайте в соответствующей статье.
Электромонтажные работы
Итак, теперь поговорим о самом интересном – как провести свет в сарай из частного дома. На самом деле монтаж освещения выполнить намного проще, нежели подготовительные работы. Рассмотрим на примере более простой и в то же время популярный способ монтажа – по воздуху в сухой хозблок.

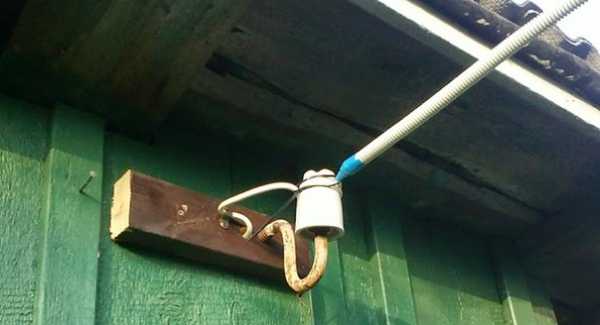

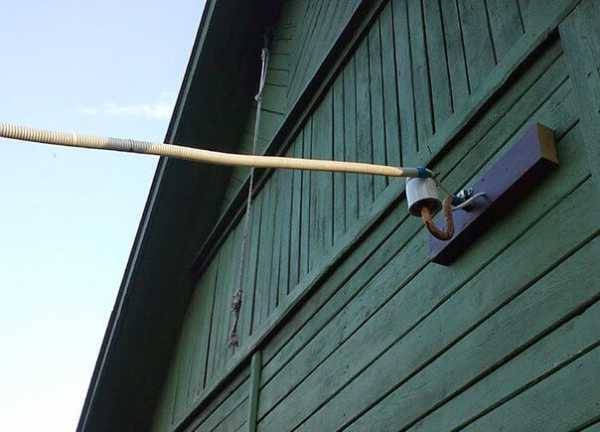

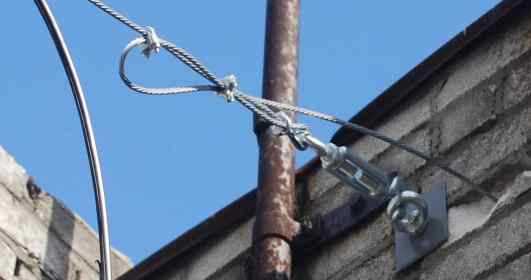

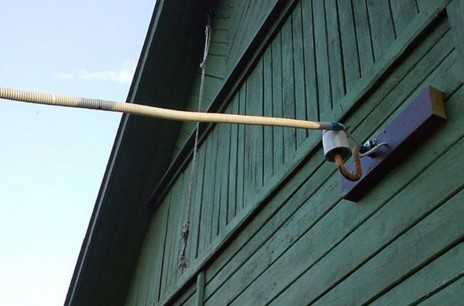

- Закрепите в подходящем месте на доме первый крюк. Можно использовать крепление на изоляторах, как показано на фото ниже.

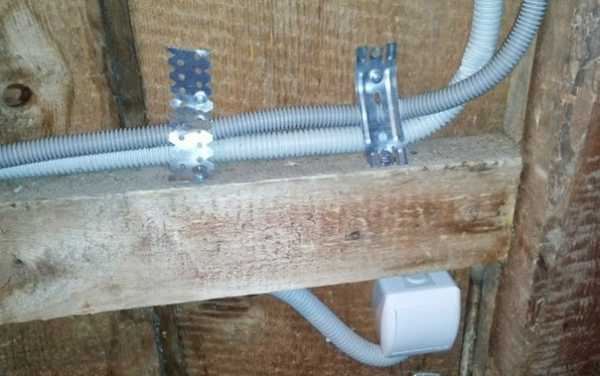

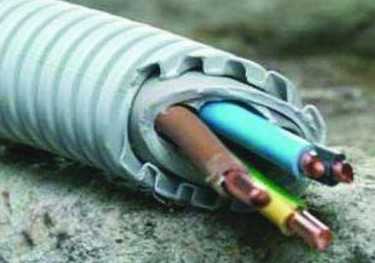

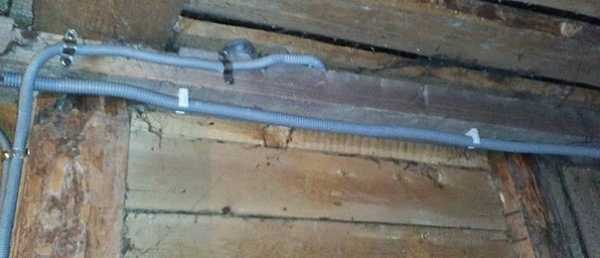

- Пропустите кабель через гофрированную трубу, которая дополнительно защитит линию освещения от механических повреждений.

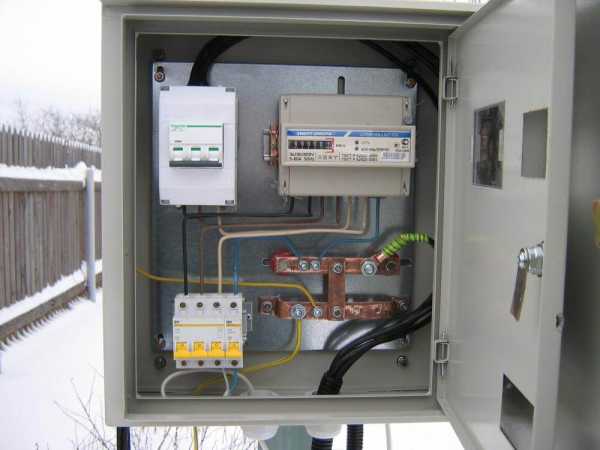

- Отключите электроэнергию на вводном домашнем щитке.
- Просверлите отверстие в стене дома чтобы провести в него кабель и подключите к домашнему распределительному щитку на вводе.

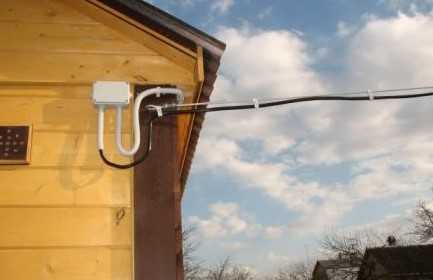

- Протяните свет к сараю и заведите кабель внутрь постройки.

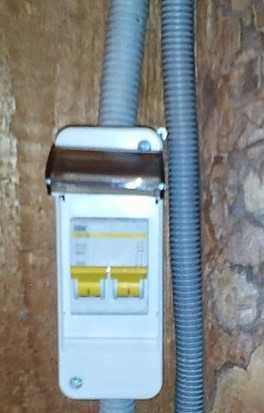

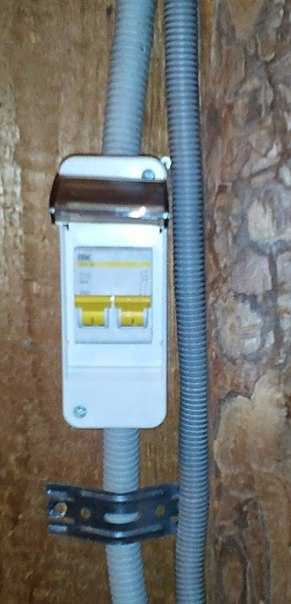

- На входе установите автоматический выключатель.

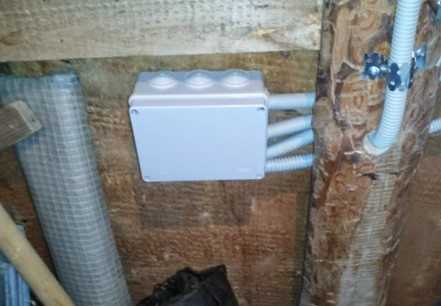

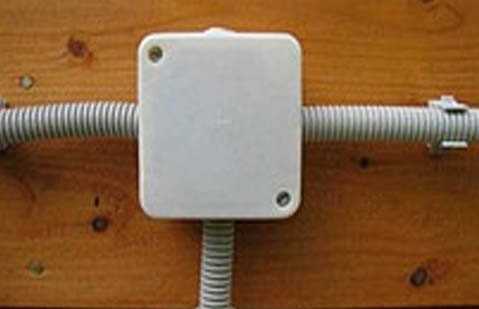

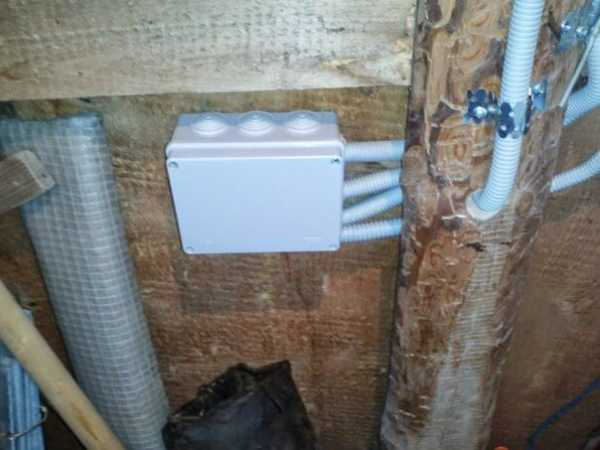

- От автомата выведите распределительную коробку, от которой Вам нужно провести кабель в гофре к нужным местам (где будут находиться лампочки).

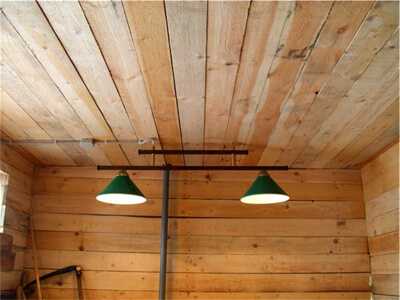

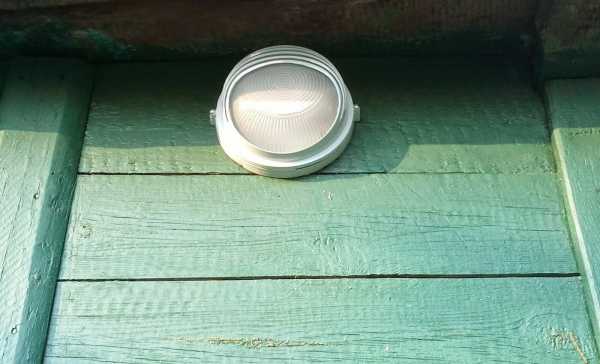

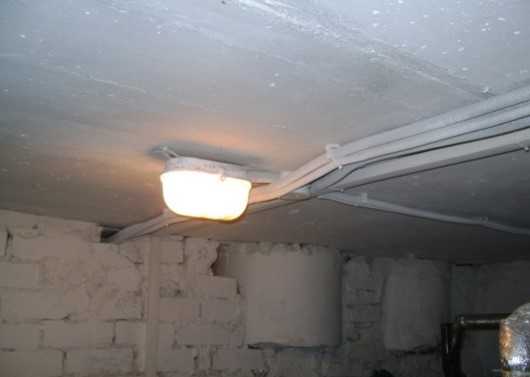

- Можно подключить светильник не только внутри сарая, но и на выходе, как показано на фото. В обеих случаях для освещения лучше использовать светильники с влагозащищенными плафонами.
- Установите в подходящем месте выключатель света. Для управления уличным и внутренним освещением лучше использовать двойную модель. Схему подключения двухклавишного выключателя света мы предоставляли в соответствующей статье.
- После всех электромонтажных работ включите электроэнергию и проверьте, насколько правильно Вам удалось провести свет в сарае.
Вот и все, что Вы должны сделать для монтажа освещения в сарае своими руками! Как Вы видите, ничего сложного нет и к тому же такая работа не займет много времени. Обращаем Ваше внимание на то, что если в неотапливаемом хозблоке Вы установите понижающий трансформатор (к примеру, ЯТП), у Вас будет в наличии дополнительная розетка, к которой можно подключить электроинструмент во время ремонта. В таком случае сечение медного кабеля, который Вы протяните от дачи, должно быть не менее 2,5 мм
На этом наша простая инструкция завершена. Надеемся, что теперь Вы знаете, как провести свет в сарай из частного дома своими руками! Если Ваш дачный участок часто остается без электричества, рекомендуется положить на входе в хозпостройку фонарик, который может спасти ситуацию в любой момент.
Нравится(0)Не нравится(0)samelectrik.ru
Как провести свет в сарай своими руками: фото, пошаговая инструкция
В освещении хозяйственных построек сложности нет, есть определенные нюансы и особенности, которые стоит брать в учет. В этой статье мы вам расскажем, как провести свет в сарай или курятник, расскажем основные особенности и покажем пошаговую инструкцию по подключению. Сразу отметим, свет должен быть безопасным и экономным – это главные моменты, на которые мы обратим внимание в этой статье.
Что нужно знать перед началом монтажа
Каждая хозяйственная постройка является индивидуальной, соответственно, подход должен быть аналогичным. Давайте разберем с вами, какие сараи бывают, и какое освещение нужно делать в каждом отдельном случае. Также мы с вами рассмотрим, с какими сложностями можно столкнуться, и что делать для правильной организации освещения.
- Повышенная влажность или не отапливается. В этом случае проводку нужно проводить в трубах, они защищают от влаги и сильных морозов. От такого варианта можно и отказаться, если желаете сэкономить, но помните: «Скупой платит дважды», может получиться так, что все придется менять со временем.
- Сарай отапливаемый и сухой. В этом случае можно выбирать любую проводку, как открытую, так и закрытую, особой разницы нет.
- Очень сырое помещение, сюда можно отнести: парники и теплицы. В этом случае проводка должна иметь двойную изоляцию, а все светильники защиту IP 65 и выше. Выключатель лучше выносить за пределы, также не забываем делать безопасное напряжение 12 Вольт.

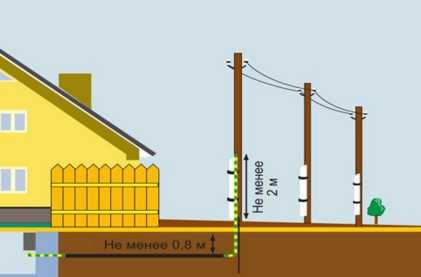

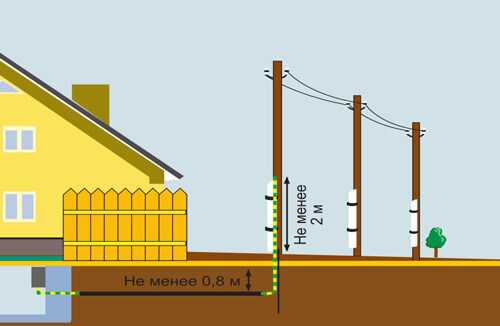

Чтобы провести проводку от сарая, посмотрите вот такое фото.
Мы рекомендуем проводить провод под землей, в этом случае он будет полностью защищен. Если считается, что на пути нет никаких преград, видите его по воздуху.
Как провести свет в сарай: необходимые материалы
Теперь переходим ко второму этапу и подготавливаем все необходимые материалы.

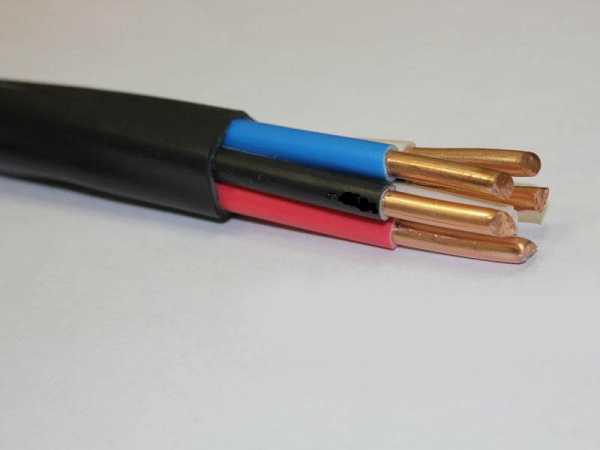

Начнет с провода, мы рекомендуем использовать ВВГнг, он обладает повышенной защитой и будет служить вам долгие годы. Распределительная коробка должна быть влагозащитной – это важный момент.
Не забываем, что все приборы должны иметь хорошую защиту. И конечно, делаем правильный расчет сечения кабеля. Лампы рекомендуем устанавливать экономные, сюда можно включить: светодиодные и обычные экономки. Свет в таких постройках может гореть долго, поэтому важно лишний раз на этом сэкономить.
Проводим электромонтажные работы
Теперь поговорим о главном – как провести свет в сарай из частного дома. Этот этап считается несложным, вот материалы подобрать – это сложно. Здесь выполняйте пошаговую инструкцию, тогда и будет все в полном порядке. Мы расскажем самый простой способ, как провести провода в сарай по воздуху.
- Закрепляем провод на крюк, не забываем выключать УЗО.
- Провод должен быть в специальной трубе, она защитит его.

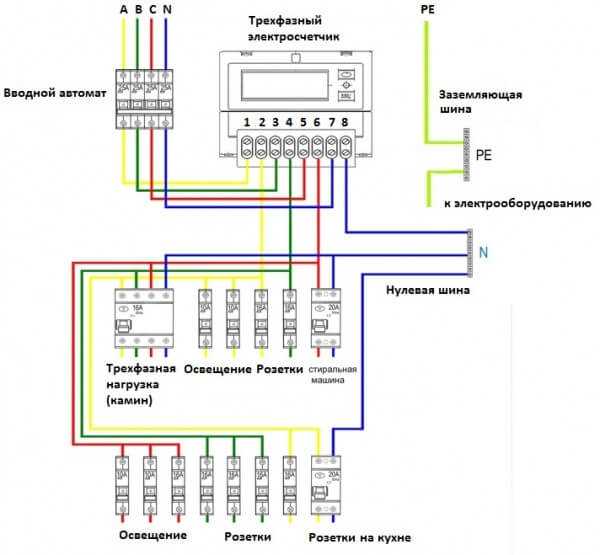

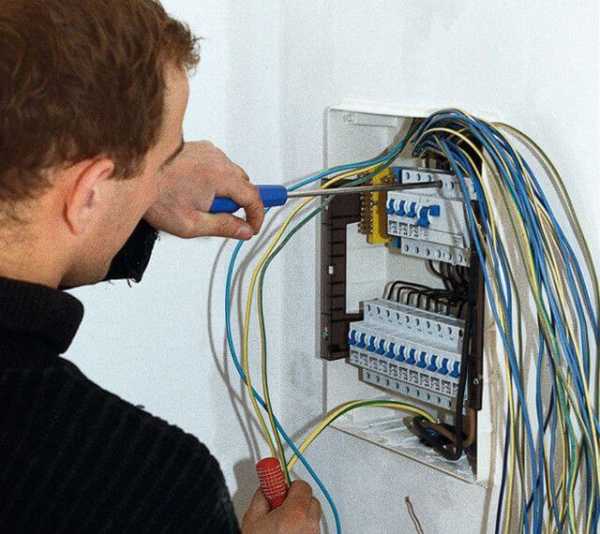

- Далее подключаем провод к распределительному щитку. Для этого его нужно завести в дом, или в другую постройку, от которой вы собрались все подключать.
- Протягиваем провод к сараю и устанавливаем автоматический выключатель.
- От автомата провода проводим в распределительную коробку.
- С распределительной коробки подключаем светильники для сарая и выключатель. Можно подключить датчик движения, но здесь смотрите, стоит оно того или нет.
- Проверяем, как все работает.
Вот вы и узнали, как сделать свет в сарае своими руками. Рекомендуем установить несколько розеток, они могут понадобиться в любой момент. Можно устанавливать дополнительно и трансформатор, который будет создавать безопасное напряжение, но мы этого делать не рекомендуем, для сарая – это слишком много работы.
Будет интересно узнать: Как провести свет в сарай и курятник своими руками.
vse-elektrichestvo.ru
Построение схемы для электропроводки в гараже своими руками. Электропроводка в сарае своими руками схема
Как провести свет в сарай из частного дома
Основной нюанс при монтаже освещения в хозпостройках заключается в том, что необходимо учитывать требования пожаро- и электробезопасности. Вы сами понимаете, что далеко не всегда хозблок либо мастерская на даче являются отапливаемыми. К тому же, в таких постройках может быть повышенная влажность, что еще больше усугубляет положение. Именно поэтому нужно знать, как провести свет в сарай из частного дома, чтобы в будущем система освещения была безопасной и долговечной. Далее мы расскажем читателям сайта Сам электрик все нюансы электромонтажных работ и предоставим несколько практических советов по данному вопросу!Определяемся с условиями монтажа
Перед тем как провести свет, нужно выяснить что собой представляет сарай на даче и для чего он вообще используется. Сейчас мы рассмотрим основные варианты хозблоков и кратко поговорим о том, какие сложности могут возникнуть при монтаже освещения своими руками.
- Помещение отапливаемое, сухое. Провести свет в такую хозпостройку проще всего, т.к. можно выбрать любой вид проводки: открытый либо скрытый.
- Влажность повышенная либо просто сарай не отапливаемый. Тут уже нужно проводить линию освещения только в трубах, которые дополнительно изолируют проводку от влаги.
- Особо сырое помещение (как правило, теплицы и парники). Обязательно проводник должен иметь двойную изоляцию, выключатель света должен быть вынесен за пределы дачной постройки. Светильники должны быть влагозащищенными со степенью защиты IP 65, причем работающими от безопасного напряжения 12 Вольт.
Весомой разницы между влажным и особо сырым помещением нет в плане электромонтажных работ. В любом случае Вам придется провести освещение в гофре либо металлорукаве при этом установить понижающий трансформатор 220/12 В, если сарай используется как коровник либо курятник. Ну и последнее из важнейших условий монтажа – расстояние от частного дома к хозпостройке. Если расстояние небольшое и при этом нет преград (о них поговорим немного ниже), советуем провести свет в сарай по воздуху. Если же до помещения несколько десятков метров и по пути встречается много деревьев либо других преград, лучше проложить кабель в земле на глубине не менее 80 см, как показано на схеме.
Подготавливаем материалы
Итак, на основании выше перечисленных условий Вы должны подготовить материалы для того, чтобы самостоятельно провести свет от частного дома к сараю. Рекомендуем Вам использовать кабель ВВГнг (при воздушной проводке), влагозащищенные распределительные коробки с герметичными вводами, а также выключатели света с высокой степенью пыле- и влагозащиты (не менее IP44). Также при воздушном способе монтажа линии освещения советуем дополнительно купить специальный изолированный трос, по которому в дальнейшем будет проведен кабель в гофре. К тросу дополнительно приобретите два крюка и специальные тросовые зажимы, которые будут необходимы для дальнейшего крепления.
Если Вы все же решили провести линию освещения к сараю в траншее, советуем обязательно просмотреть инструкцию с видео примерами по монтажу электропроводки под землей, в которой описаны все тонкости электромонтажных работ. Что касается кабеля, его длину нужно приобрести с запасом в 3-4 метра, чтобы не было сильной натяжки электрической линии и в то же время наверняка хватило материала от дома до сарая. Не забудьте выполнить расчет сечения кабеля по мощности и длине. Если же Вы собираетесь подключить несколько лампочек и не будете выносить дополнительную розетку от распределительной коробки, сечение кабеля можно смело выбрать 1,5 мм2 (опять-таки, если нет ограничений по расстоянию от дома).
Обязательно защитите линию освещения в сарае автоматическим выключателем, который обезопасит электропроводку от короткого замыкания, а саму хозпостройку от пожара. О том, как выбрать автоматический выключатель читайте в соответствующей статье.
Электромонтажные работы
Итак, теперь поговорим о самом интересном – как провести свет в сарай из частного дома. На самом деле монтаж освещения выполнить намного проще, нежели подготовительные работы. Рассмотрим на примере более простой и в то же время популярный способ монтажа – по воздуху в сухой хозблок.
- Закрепите в подходящем месте на доме первый крюк. Можно использовать крепление на изоляторах, как показано на фото ниже.
- Пропустите кабель через гофрированную трубу, которая дополнительно защитит линию освещения от механических повреждений.
- Отключите электроэнергию на вводном домашнем щитке.
- Просверлите отверстие в стене дома чтобы провести в него кабель и подключите к домашнему распределительному щитку на вводе.
- Протяните свет к сараю и заведите кабель внутрь постройки.
- На входе установите автоматический выключатель.
- От автомата выведите распределительную коробку, от которой Вам нужно провести кабель в гофре к нужным местам (где будут находиться лампочки).
- Можно подключить светильник не только внутри сарая, но и на выходе, как показано на фото. В обеих случаях для освещения лучше использовать светильники с влагозащищенными плафонами.
- Установите в подходящем месте выключатель света. Для управления уличным и внутренним освещением лучше использовать двойную модель. Схему подключения двухклавишного выключателя света мы предоставляли в соответствующей статье.
xn—-7sbeb3bupph.xn--p1ai
Как провести свет в сарай и курятник своими руками
В освещении хозяйственных построек сложности нет, есть определенные нюансы и особенности, которые стоит брать в учет. В этой статье мы вам расскажем, как провести свет в сарай или курятник, расскажем основные особенности и покажем пошаговую инструкцию по подключению. Сразу отметим, свет должен быть безопасным и экономным – это главные моменты, на которые мы обратим внимание в этой статье.
Что нужно знать перед началом монтажа
- Повышенная влажность или не отапливается. В этом случае проводку нужно проводить в трубах, они защищают от влаги и сильных морозов. От такого варианта можно и отказаться, если желаете сэкономить, но помните: «Скупой платит дважды», может получиться так, что все придется менять со временем.
- Сарай отапливаемый и сухой. В этом случае можно выбирать любую проводку, как открытую, так и закрытую, особой разницы нет.
- Очень сырое помещение, сюда можно отнести: парники и теплицы. В этом случае проводка должна иметь двойную изоляцию, а все светильники защиту IP 65 и выше. Выключатель лучше выносить за пределы, также не забываем делать безопасное напряжение 12 Вольт.
Чтобы провести проводку от сарая, посмотрите вот такое фото.
Мы рекомендуем проводить провод под землей, в этом случае он будет полностью защищен. Если считается, что на пути нет никаких преград, видите его по воздуху.
Как провести свет в сарай: необходимые материалы
Теперь переходим ко второму этапу и подготавливаем все необходимые материалы.
Начнет с провода, мы рекомендуем использовать ВВГнг, он обладает повышенной защитой и будет служить вам долгие годы. Распределительная коробка должна быть влагозащитной – это важный момент.
Не забываем, что все приборы должны иметь хорошую защиту. И конечно, делаем правильный расчет сечения кабеля. Лампы рекомендуем устанавливать экономные, сюда можно включить: светодиодные и обычные экономки. Свет в таких постройках может гореть долго, поэтому важно лишний раз на этом сэкономить.
Проводим электромонтажные работы
Теперь поговорим о главном – как провести свет в сарай из частного дома. Этот этап считается несложным, вот материалы подобрать – это сложно. Здесь выполняйте пошаговую инструкцию, тогда и будет все в полном порядке. Мы расскажем самый простой способ, как провести провода в сарай по воздуху.
- Закрепляем провод на крюк, не забываем выключать УЗО.
- Провод должен быть в специальной трубе, она защитит его.
- Далее подключаем провод к распределительному щитку. Для этого его нужно завести в дом, или в другую постройку, от которой вы собрались все подключать.
- Протягиваем провод к сараю и устанавливаем автоматический выключатель.
- От автомата провода проводим в распределительную коробку.
- С распределительной коробки подключаем светильники для сарая и выключатель. Можно подключить датчик движения, но здесь смотрите, стоит оно того или нет.
- Проверяем, как все работает.
Вот вы и узнали, как сделать свет в сарае своими руками. Рекомендуем установить несколько розеток, они могут понадобиться в любой момент. Можно устанавливать дополнительно и трансформатор, который будет создавать безопасное напряжение, но мы этого делать не рекомендуем, для сарая – это слишком много работы.
Будет интересно узнать: Как провести свет в сарай и курятник своими руками.
dekormyhome.ru
Как подключить сарай к электричеству от дома?
Основной нюанс при монтаже освещения в хозпостройках заключается в том, что необходимо учитывать требования пожаро- и электробезопасности. Вы сами понимаете, что далеко не всегда хозблок либо мастерская на даче являются отапливаемыми. К тому же, в таких постройках может быть повышенная влажность, что еще больше усугубляет положение. Именно поэтому нужно знать, как провести свет в сарай из частного дома, чтобы в будущем система освещения была безопасной и долговечной. Далее мы расскажем читателям сайта
Сам электрик
все нюансы электромонтажных работ и предоставим несколько практических советов по данному вопросу!
Определяемся с условиями монтажа
Перед тем как провести свет, нужно выяснить что собой представляет сарай на даче и для чего он вообще используется. Сейчас мы рассмотрим основные варианты хозблоков и кратко поговорим о том, какие сложности могут возникнуть при монтаже освещения своими руками.
- Помещение отапливаемое, сухое. Провести свет в такую хозпостройку проще всего, т.к. можно выбрать любой вид проводки: открытый либо скрытый.
- Влажность повышенная либо просто сарай не отапливаемый. Тут уже нужно проводить линию освещения только в трубах, которые дополнительно изолируют проводку от влаги.
- Особо сырое помещение (как правило, теплицы и парники). Обязательно проводник должен иметь двойную изоляцию, выключатель света должен быть вынесен за пределы дачной постройки. Светильники должны быть влагозащищенными со степенью защиты IP 65, причем работающими от безопасного напряжения 12 Вольт.
Весомой разницы между влажным и особо сырым помещением нет в плане электромонтажных работ. В любом случае Вам придется провести освещение в гофре либо металлорукаве при этом установить понижающий трансформатор 220/12 В, если сарай используется как коровник либо курятник. Ну и последнее из важнейших условий монтажа – расстояние от частного дома к хозпостройке. Если расстояние небольшое и при этом нет преград (о них поговорим немного ниже), советуем провести свет в сарай по воздуху. Если же до помещения несколько десятков метров и по пути встречается много деревьев либо других преград, лучше проложить кабель в земле на глубине не менее 80 см, как показано на схеме.
Подготавливаем материалы
Итак, на основании выше перечисленных условий Вы должны подготовить материалы для того, чтобы самостоятельно провести свет от частного дома к сараю. Рекомендуем Вам использовать кабель ВВГнг (при воздушной проводке), влагозащищенные распределительные коробки с герметичными вводами, а также выключатели света с высокой степенью пыле- и влагозащиты (не менее IP44). Также при воздушном способе монтажа линии освещения советуем дополнительно купить специальный изолированный трос, по которому в дальнейшем будет проведен кабель в гофре. К тросу дополнительно приобретите два крюка и специальные тросовые зажимы, которые будут необходимы для дальнейшего крепления.
Если Вы все же решили провести линию освещения к сараю в траншее, советуем обязательно просмотреть инструкцию с видео примерами по монтажу электропроводки под землей, в которой описаны все тонкости электромонтажных работ. Что касается кабеля, его длину нужно приобрести с запасом в 3-4 метра, чтобы не было сильной натяжки электрической линии и в то же время наверняка хватило материала от дома до сарая. Не забудьте выполнить расчет сечения кабеля по мощности и длине. Если же Вы собираетесь подключить несколько лампочек и не будете выносить дополнительную розетку от распределительной коробки, сечение кабеля можно смело выбрать 1,5 мм2 (опять-таки, если нет ограничений по расстоянию от дома).
Обязательно защитите линию освещения в сарае автоматическим выключателем, который обезопасит электропроводку от короткого замыкания, а саму хозпостройку от пожара. О том, как выбрать автоматический выключатель читайте в соответствующей статье.
Электромонтажные работы
Итак, теперь поговорим о самом интересном – как провести свет в сарай из частного дома. На самом деле монтаж освещения выполнить намного проще, нежели подготовительные работы. Рассмотрим на примере более простой и в то же время популярный способ монтажа – по воздуху в сухой хозблок.
- Закрепите в подходящем месте на доме первый крюк. Можно использовать крепление на изоляторах, как показано на фото ниже.
- Пропустите кабель через гофрированную трубу, которая дополнительно защитит линию освещения от механических повреждений.
- Отключите электроэнергию на вводном домашнем щитке.
- Просверлите отверстие в стене дома чтобы провести в него кабель и подключите к домашнему распределительному щитку на вводе.
- Протяните свет к сараю и заведите кабель внутрь постройки.
- На входе установите автоматический выключатель.
- От автомата выведите распределительную коробку, от которой Вам нужно провести кабель в гофре к нужным местам (где будут находиться лампочки).
- Можно подключить светильник не только внутри сарая, но и на выходе, как показано на фото. В обеих случаях для освещения лучше использовать светильники с влагозащищенными плафонами.
- Установите в подходящем месте выключатель света. Для управления уличным и внутренним освещением лучше использовать двойную модель. Схему подключения двухклавишного выключателя света мы предоставляли в соответствующей статье.
- После всех электромонтажных работ включите электроэнергию и проверьте, насколько правильно Вам удалось провести свет в сарае.
Вот и все, что Вы должны сделать для монтажа освещения в сарае своими руками! Как Вы видите, ничего сложного нет и к тому же такая работа не займет много времени. Обращаем Ваше внимание на то, что если в неотапливаемом хозблоке Вы установите понижающий трансформатор (к примеру, ЯТП), у Вас будет в наличии дополнительная розетка, к которой можно подключить электроинструмент во время ремонта. В таком случае сечение медного кабеля, который Вы протяните от дачи, должно быть не менее 2,5 мм2.
На этом наша простая инструкция завершена. Надеемся, что теперь Вы знаете, как провести свет в сарай из частного дома своими руками! Если Ваш дачный участок часто остается без электричества, рекомендуется положить на входе в хозпостройку фонарик, который может спасти ситуацию в любой момент.
- Регистрация: 28.04.13 Сообщения: 31 Благодарности: 1
Подключение сарая к электричеству из дома
Всем привет. Есть жилой дом на участке. Есть маленький домик, который раньше был основным, теперь используется как сарай и гостевой д дом. раньше в сарае было электричество, потом при замене старой проводки на новую было решено не менять проводку от столба до сарая в целях экономии… получилось не столько сэкономили сколько получили неудобств… нужно протянуть провод в сарай из дома чтобы было освещение (по 1 лампочке в каждой из 3 комнатушек, и возможность подключить 1 мощный электроприбор… В связи с этим возникла куча вопросов. Как тянуть, чем тянуть, как подключать, откуда тянуть от розетки или от внутридомового счётчика…можно ли новый провод присоединить к старому счетчику в сарае. от сарая до веранды в одном месте расстояние около метра. предполагается протянуть провод от веранды в сарай по воздуху…
Последнее редактирование модератором: 21.11.17
- Регистрация: 28.04.13 Сообщения: 31 Благодарности: 1
Могу ли я протянуть провод от щитка в доме к фарфоровым изоляторам на сарае (раньше туда шли провода от столба потом их отрезали)?
- Регистрация: 14.05.14 Сообщения: 3 Благодарности: 0
Хороший вопрос, тоже примерно такая же проблема. Как решить грамотно, но бюджетно?
- Регистрация: 21.03.15 Сообщения: 328 Благодарности: 63
Один раз все можно…пока есть сарай и дом
з. ы.
все ж зависит наверно от того как расположены и расстояние.
а так наверно воздушкой проще всего. дома в щитке автомат с УЗО противопожарным вывод медью за стену там переход на люминий 16 сип или кабель если подземкой и ввод в сарай опять с переходом на медь - Регистрация: 14.05.14 Сообщения: 3 Благодарности: 0
Расстояние по прямой метров 25, сейчас по забору деревянному. Тупо кидаем удлинитель 2х2,5, метров на 40. В сарае свет, холодильник, да плитка. Разводка в сарае без заземления.
Последнее редактирование модератором: 21.11.17
- Регистрация: 12.09.13 Сообщения: 1.571 Благодарности: 1.854
@Klerk87, @VladipOFF, @VladipOFF, берем кабель ВВГ, сечение выбираем по таблице (кликнуть в Яндексе), засовываем в трубу ПНД и далее закапываем вдоль забора, чтоб не стырили…
- Регистрация: 07.07.13 Сообщения: 200 Благодарности: 107 AndrShurupovert Живу здесь
@Klerk87, @VladipOFF, @VladipOFF, берем кабель ВВГ, сечение выбираем по таблице (кликнуть в Яндексе), засовываем в трубу ПНД и далее закапываем вдоль забора, чтоб не стырили…
Поддержу
AlexeyBlin и в дополнении сообщу, что чаще применяют трубу ПНД диаметром 20 (минимальный) протянуть стальку, на большие расстояния в трубе чтобы за сталькой протянуть кабель не всегда получается. Так вот самый удобный на мой взгляд способ протянуть кабель в трубе это — с одной стороны трубы пустить капроновую нитку с привязанным к концу кусочком бумажки (парус), а с обратной затянуть пылесосом. А уже в дальнейшем по нитке сам кабель протянуть в трубе ПНД.
- Регистрация: 12.09.13 Сообщения: 1.571 Благодарности: 1.854
AndrShurupovert сказал(а):
↑
Поддержу AlexeyBlin и в дополнении сообщу, что чаще применяют трубу ПНД диаметром 20 (минимальный) протянуть стальку, на большие расстояния в трубе чтобы за сталькой протянуть кабель не всегда получается. Так вот самый удобный на мой взгляд способ протянуть кабель в трубе это — с одной стороны трубы пустить капроновую нитку с привязанным к концу кусочком бумажки (парус), а с обратной затянуть пылесосом. А уже в дальнейшем по нитке сам кабель протянуть в трубе ПНД.
Можно купить уличную гофру (можно в землю закапывать красного цвета) с кондуктором (проволока уже есть внутри с завода…
- Регистрация: 14.06.10 Сообщения: 6.254 Благодарности: 5.247
берем кабель ВВГ, сечение выбираем по таблице
Лучше тут глянуть — ИЦ раздела Электрика
- Регистрация: 23.01.14 Сообщения: 424 Благодарности: 234
Извиняюсь что вклиниваюсь в чужую темуно тоже мучает вопрос подключение бани от жилого дома. От дома до бани порядка 30 метров, летучку бросить не получается мешают деревья, пилить жалко. Хотел взять чёрную пластиковую трубу 25-ку в неё засунуть эл. гофру с проводом ВВГ 2.5 кв. медь и закопать на штык в землю, но с кем не советовался говорят что вдруг будет конденсат в трубе и провод окажется в воде. Подскажите можно ли сделать так как писал выше? или действительно будет конденсат и так делать не желательно.
- Регистрация: 07.07.13 Сообщения: 200 Благодарности: 107 AndrShurupovert Живу здесь
… и закопать на штык в землю
Не на 1 штык а на 2 штыка надо чтоб если кто копать вздумает в том месте не достал ..
- Регистрация: 23.01.14 Сообщения: 424 Благодарности: 234
AndrShurupovert сказал(а):
↑
Не на 1 штык а на 2 штыка надо чтоб если кто копать вздумает в том месте не достал ..
Хорошо, закопаю на 2 штыка, получается что так как я хотел протянуть электричество сделать можно?
- Регистрация: 07.07.13 Сообщения: 200 Благодарности: 107 AndrShurupovert Живу здесь
Хорошо, закопаю на 2 штыка, получается что так как я хотел протянуть электричество сделать можно?
Не могу сказать на счет марки кабеля, я не электрик, электрик у меня отец и кабель всегда подбирает он, возможно что и ВВГ, скажу то что сам всегда обходился без гофры тянули сразу в ПНД трубе и работы других людей видел такими же.
- Регистрация: 23.01.14 Сообщения: 424 Благодарности: 234
AndrShurupovert сказал(а):
↑
Не могу сказать на счет марки кабеля, я не электрик, электрик у меня отец и кабель всегда подбирает он, возможно что и ВВГ, скажу то что сам всегда обходился без гофры тянули сразу в ПНД трубе и работы других людей видел такими же.
По кабелю я как то особо не парюсь, меня больше волнует конденсат в трубе. Спасибо и на этом ответе. Подожду может специалисты выскажутся.
- Регистрация: 07.07.13 Сообщения: 200 Благодарности: 107 AndrShurupovert Живу здесь
По кабелю я как то особо не парюсь, меня больше волнует конденсат в трубе. Спасибо и на этом ответе. Подожду может специалисты выскажутся.
Я кабель прокладываю в трубе ПНД наружным диаметром 20, как правило кабель плотно в ней проходит и свободного пространства (воздуха) минимум. Что бы внутри трубы образовывался конденсат, то воздух в ней должен быть достаточно влажным (а его там и так очень мало) и температурой гораздо выше той что за пределами ПНД трубы. Пластиковые трубы имеют малую теплопроводность в отличие от стальных. Получается для образования конденсата кабель проложенный внутри ПНД должен сильно греться, что считаю при правильном его подборе исключается. На мой взгляд условия для образования конденсата не подходящие.
В освещении хозяйственных построек сложности нет, есть определенные нюансы и особенности, которые стоит брать в учет. В этой статье мы вам расскажем, как провести свет в сарай или курятник, расскажем основные особенности и покажем пошаговую инструкцию по подключению. Сразу отметим, свет должен быть безопасным и экономным – это главные моменты, на которые мы обратим внимание в этой статье.
Что нужно знать перед началом монтажа
Каждая хозяйственная постройка является индивидуальной, соответственно, подход должен быть аналогичным. Давайте разберем с вами, какие сараи бывают, и какое освещение нужно делать в каждом отдельном случае. Также мы с вами рассмотрим, с какими сложностями можно столкнуться, и что делать для правильной организации освещения.
- Повышенная влажность или не отапливается. В этом случае проводку нужно проводить в трубах, они защищают от влаги и сильных морозов. От такого варианта можно и отказаться, если желаете сэкономить, но помните: «Скупой платит дважды», может получиться так, что все придется менять со временем.
- Сарай отапливаемый и сухой. В этом случае можно выбирать любую проводку, как открытую, так и закрытую, особой разницы нет.
- Очень сырое помещение, сюда можно отнести: парники и теплицы. В этом случае проводка должна иметь двойную изоляцию, а все светильники защиту IP 65 и выше. Выключатель лучше выносить за пределы, также не забываем делать безопасное напряжение 12 Вольт.
Чтобы провести проводку от сарая, посмотрите вот такое фото.
Мы рекомендуем проводить провод под землей, в этом случае он будет полностью защищен. Если считается, что на пути нет никаких преград, видите его по воздуху.
Как провести свет в сарай: необходимые материалы
Теперь переходим ко второму этапу и подготавливаем все необходимые материалы.
Начнет с провода, мы рекомендуем использовать ВВГнг, он обладает повышенной защитой и будет служить вам долгие годы. Распределительная коробка должна быть влагозащитной – это важный момент.
Не забываем, что все приборы должны иметь хорошую защиту. И конечно, делаем правильный расчет сечения кабеля. Лампы рекомендуем устанавливать экономные, сюда можно включить: светодиодные и обычные экономки. Свет в таких постройках может гореть долго, поэтому важно лишний раз на этом сэкономить.
Проводим электромонтажные работы
Теперь поговорим о главном – как провести свет в сарай из частного дома. Этот этап считается несложным, вот материалы подобрать – это сложно. Здесь выполняйте пошаговую инструкцию, тогда и будет все в полном порядке. Мы расскажем самый простой способ, как провести провода в сарай по воздуху.
- Закрепляем провод на крюк, не забываем выключать УЗО.
- Провод должен быть в специальной трубе, она защитит его.
- Далее подключаем провод к распределительному щитку. Для этого его нужно завести в дом, или в другую постройку, от которой вы собрались все подключать.
- Протягиваем провод к сараю и устанавливаем автоматический выключатель.
- От автомата провода проводим в распределительную коробку.
- С распределительной коробки подключаем светильники для сарая и выключатель. Можно подключить датчик движения, но здесь смотрите, стоит оно того или нет.
- Проверяем, как все работает.
Вот вы и узнали, как сделать свет в сарае своими руками. Рекомендуем установить несколько розеток, они могут понадобиться в любой момент. Можно устанавливать дополнительно и трансформатор, который будет создавать безопасное напряжение, но мы этого делать не рекомендуем, для сарая – это слишком много работы.
Будет интересно узнать: Как провести свет в сарай и курятник своими руками.
otoplenie-help.ru
Как правильно провести электропроводку в сарае (подсобном помещении) | Полезные статьи
Правильно подобрать кабель для прокладки в сарае(подсобном помещении) так же важно, как и для квартиры или дома. Ведь от этого зависит не только сохранность находящегося в нем оборудования, но и безопасность при эксплуатации инструмента.
В зависимости от материала, из которого построен сарай, а так же находящегося в нем или эксплуатируемого оборудования, и необходимо подбирать кабель и сопутствующие материалы для монтажа. Так, например, для сарая, построенного из пиломатериалов (доски, брус) необходимо применять кабель, не распространяющий горения при прокладке в пучке (такие виды кабеля имеют индекс «нг»), а прокладывать его необходимо в металлорукаве или гофрированной трубе из самозатухающего ПВХ пластиката. В сарае же из кирпича или пенобетонных блоков, можно использовать силовой кабель для прокладки в стене или по стене с использованием металлорукава или гофротрубы.
Подвод питания к сараю осуществляется от распределительного щита, который размещается в доме и должен иметь автоматический выключатель, от которого и будет производиться «запитка» сарая. Для этих целей можно использовать самонесущий провод СИП с алюминиевыми токопроводящими жилами и изоляцией из светостабилизированного полиэтилена. Данный провод предназначен для воздушной прокладки и может эксплуатироваться при температуре от -60°С до +50°С. Так же можно осуществить прокладку кабеля при помощи стального оцинкованного троса, к которому будет крепиться кабель. В данном случае может применяться силовой кабель, который можно использовать на открытом воздухе, например АПВГ.
Теперь рассмотрим, как правильно осуществить распределение электроэнергии. Если необходимо, чтобы в сарае был только свет, то можно подвести кабель к распределительной коробке или предохранителю и уже отсюда развести на группу освещения. Для таких целей можно использовать кабели ВВГнг или ПВСнг-LS для монтажа в деревянном сарае, и, например ВВП, ШВВП — в каменном сооружении. Если же в сарае будут использоваться инструменты, либо силовое оборудование, требующие подключения в розетку, то необходимо установить распределительный шкаф. Распределительный шкаф должен включать в себя общее дифференциальное реле (УЗО) с током утечки 100 или 300 мА, а также автоматические выключатели. УЗО обеспечит защиту кабеля от перегрева, а автоматические выключатели – от токов короткого замыкания. Количество автоматических выключателей зависит от предварительно рассчитанных групп, а номинальный ток – от мощности потребителей. Кроме того, в зависимости от мощности потребителей и характера нагрузки выбирается и кабель. Так например, для групп освещения применяется кабель с сечением жил 1,5 мм2, а для розеточных групп — 2,5-4 мм2.
cable.ru
Как провести 380 Вольт в частный дом и какие документы нужны
В наше время без качественной и продуманной системы электроснабжения не обойтись. Если при покупке квартиры эта проблема решается не хозяином жилья, а строительной компанией, то для снабжения электричеством частного дома существует выбор. В квартиру подведено уже однофазное питание, да и такого напряжения там вполне достаточно. Однако в частном секторе трехфазная сеть может быть вполне актуальной. В этой статье мы расскажем, какая электрическая сеть лучше: трёхфазная или же однофазная, а также как провести 380 Вольт в частный дом по закону.
Преимущества и недостатки трехфазной системы электроснабжения
Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:
- Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
- Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное.
- При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.
Учтите, и тут есть свои подводные камни. Трехфазная сеть нужна в том случае, если недостаточно мощности однофазной сети. И даже если однофазной недостаточно не нужно спешить подключать три фазы, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз. Три фазы в обязательном порядке подключают в том случае, если нужно запитать трехфазные электродвигатели, которые не могут работать в однофазном режиме, либо в случае одновременного использования большого количества электроприборов, оборудования, например, если в доме большое хозяйство, налажено какое-то мелкое производство.
Также следует отметить еще несколько недостатков трехфазной системы электроснабжения. Один из минусов — необходимость равномерного распределения нагрузок по каждой из фаз. Второй недостаток — большая сложность в подключении, приобретении другого щитка, защитных аппаратов и т.д. Третий недостаток — большая опасность с точки зрения поражения током, так как в доме будет не только однофазное напряжение 220 В, но и линейное — 380 В
Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.
Как оформить подключение трех фаз
Конечно же, перед тем как перейти к технической стороне вопроса и непосредственно к подключению нужно обратиться в компанию, являющуюся поставщиком электроэнергии в данном конкретном регионе. Для этого заказчику необходимо чётко понимать и согласовать следующие моменты:
- Мощность сети.
- Тип счётчика и тариф. Это может быть многотарифный прибора учёта или однотарифный.
- Количество фаз (в данном случае 3).
- Схема подключения;
- Организация заземления, которое крайне необходимо для защиты людей от электрического тока при пробое или ухудшении сопротивления изоляции.
Важно! Самостоятельное подключение к энергосетям запрещено законом! Процедура подключения и организации энергоснабжения должна выполняться высококвалифицированным персоналом. Для того чтобы подключить частный дом к трехфазной сети, она должна быть полностью обесточена, а выполнять это без энергослужбы также запрещается.

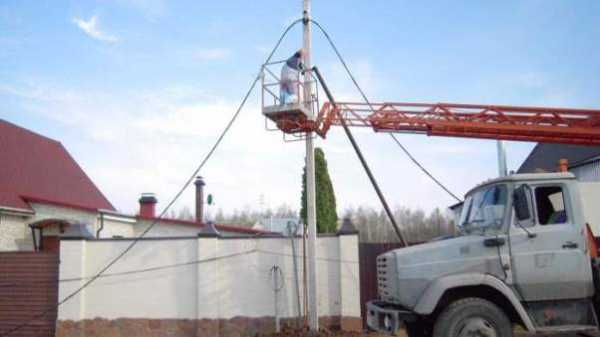

Поставщики при этом придерживаются чётких требований и правил. Поэтому, если расстояние от частного дома до сетей 380 Вольт, проходящих чаще всего по столбам, будет больше 300 метров в черте города (500 за городом), то чтобы провести электричество придется оплачивать ещё и установку опоры.
Важно также отметить, что часто перед подключением необходимо предоставлять данные о состоянии домашней электропроводки. Если в доме старая электропроводка, то высока вероятность, что представители электросетей не только не дадут разрешение на подключение трех фаз, но и сократят до минимального лимит по однофазной сети из соображений безопасности, так как проводка не может выдержать большой нагрузки.
Следующим ключевым вопросом по подключению дома к сети 380 Вольт будет мощность, которую потребитель будет брать из сети.
Есть три степени:
- первая — не больше 16 кВт;
- вторая — от 16 до 50 кВт.
- третья — от 50 до 160 кВт.
Конечно, лучше организовать электроснабжение с запасом по мощности, тем более что рост количества приборов, которые работают на этом виде энергии, пока очевиден. Однако стоимость данной системы будет выше.
Еще важно отметить насчет лимита мощности — обычно для рядового потребителя не дают больше 50 кВт. И в данном случае все зависит от состояния электрических сетей, мощности трансформатора в КТП либо в ТП. Если мощность небольшая, то снабжающая организация распределяет примерно мощность по домам и выше этой мощности нельзя подключить, тем более три фазы. В этом случае для подключения трех фаз необходимого лимита мощности нужен отдельный трансформатор — это уже более сложная процедура, так как нужно приобретать КТП, подключать к высоковольтной сети 6 (10) кВ. Поэтому рядовому потребителю приходится довольствоваться определенным лимитом мощности однофазной сети.
В перечень документов, которые должны быть для подключения 380 Вольт (помимо самой заявки), входят:
- Удостоверение личности.
- Идентификационный номер законопослушного налогоплательщика.
- Правоустанавливающая документация на жилое или нежилое помещение (в случае подключения гаража).
- Утвержденный полный план жилого помещения (при наличии).
С указанных документов снимается копия, которая и подаётся в компанию поставщику электрической энергии. Однако сверка с оригиналами тоже обязательна.
Некоторые поставщики также могут запросить дополнительные документы, на всякий случай, их нужно тоже взять с собой:
- Информацию о мощности и список всего имеющегося электрооборудования в частном доме, в гараже или на даче. В зависимости от того, куда нужно провести трехфазное электричество. Если подключение выполняется на участок, не имеющий электрооборудования, то указать придется предположительные его виды и мощность.
- Сведения об их максимальной мощности.
- Приблизительное время ввода в эксплуатацию жилья, если это ещё не жилой объект.

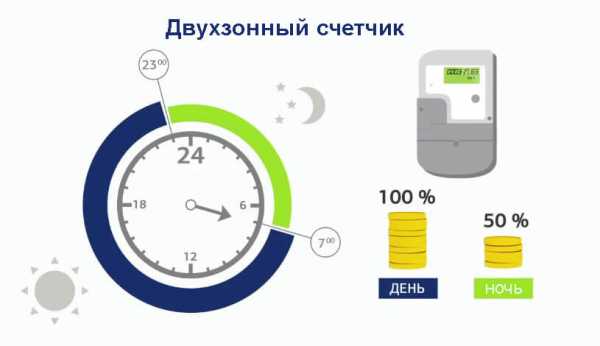

Установка многотарифных счётчиков очень выгодна, так как если не использовать мощные приборы в часы пик, можно существенно сэкономить. Например, ночью стоимость электроэнергии в разы дешевле чем днём.
Порядок оформления многотарифного счётчика:
- Подготовка заявления с просьбой установки электросчетчика.
- Получение технические условий для данного счётчика, который нужно приобрести, если у поставляющей электроэнергию компании нет данного оборудования. Зачастую они и сами предоставляют услуги не только подключения, но и продажи приборов учета.
- Приобретение, а также программирование электросчетчика.
- Вызов представителя энергоснабжающей компании для проверки правильности подключения прибора учета, а также его опломбировки.
- Внесение изменения в соглашение или же составление нового, при организации нового подключения трёх фаз.
- Получение разрешения на подключение 380 Вольт.
Кстати, существует еще такой вариант, как преобразование однофазного напряжения в трехфазное. О том, как сделать 380 Вольт из 220 можете узнать, перейдя по ссылке.
Номинальные характеристики автоматических выключателей должны полностью соответствовать нагрузке, подключаемой к ним. На автоматах нет указанной мощности, на корпусе указаны только напряжение и ток, на который он рассчитан. О том, как выбрать автоматический выключатель, мы рассказали в отдельной статье.
Что касается технической части, а именно подключения трехфазного напряжения к частному дому, это дело лучше доверить специалистам, т.к. при отсутствии опыта и навыков самостоятельно провести три фазы будет практически невозможно.
Чтобы вы понимали, насколько все серьезно, ниже предоставлена примерная схема подключения 380 Вольт в частном доме, с разводкой на автоматы:
Для ознакомления с технологией проведения трех фаз рекомендуем изучить следующий блок статей:
Конечно же, для того чтобы получить в частный дом, на дачный участок или в гараж выгодное, довольно мощное и универсальное трёхфазное напряжение, придется потратить некоторые усилия, время и средства. Документы, согласование, подключение, более сложная схема проводки и соответственно дороже электромонтаж, поэтому еще раз хорошо подумайте, нужны ли вам три фазы.
Напоследок рекомендуем просмотреть полезные видео, на которых рассказывается целесообразность подключения трех фаз, а также нюансы подготовки документов:
Теперь вы знаете, как провести 380 Вольт в частный дом и какие документы нужны для этого. Надеемся, наша пошаговая инструкция была для вас полезной и помогла самостоятельно подключить дом к трехфазной сети!
samelectrik.ru
