Добрый день дорогие читатели нашего сайта. В третьей части нашей статьи мы с вами поговорим непосредственно о самом подключении. Для начала давайте разберем некоторые обязательные моменты и варианты исполнения отвода от воздушной линии.

Независимо от того, где располагается наш узел учета, на столбе, в доме, на фасаде самого здания, нам нужно сделать ответвление от имеющейся воздушной линии и привести кабель в дом. Сделать это мы может двумя способами:

• Воздушный
• Под землей

Последнее время все большую популярность набирает второй способ. Причина для этого одна — нет висящих проводов от столба к дому и ничто не портит внешний вид. Но у этого способа есть один большой недостаток — стоимость его намного выше первого варианта. Но давайте разбираться по порядку.

Воздушный способ прокладки кабеля

Марка кабеля, который используется для ответвления при прокладке по воздуху абонентских линий СИП 4 сечением 16 кв. мм. С момента появления СИП он заслуженно стал основным кабелем, применяемым для воздушных линий. Изоляция кабеля выполнена из сшитого полиэтилена и не разрушается под воздействием ультрафиолетовых лучей, а сам кабель имеет срок службы в 25 лет. Вполне достойно для алюминиевого кабеля. В зависимости от того, сколько фаз вы подключаете, используется кабель с двумя или четырьмя жилами. Непосредственно на частном доме кабель необходимо закрепить таким образом, чтобы на него не попадал снег, скатывающийся с крыши. Монтаж кабеля производится при помощи специальной фурнитуры и не занимает много времени, об этом будет наша отдельная статья. Для воздушных линий применяется СИП сечением не менее 16 мм. кв.

В случае если расстояние от вашего дома до ближайшей опоры будет менее 25 метров, кабель прокладывается как есть, а если опора находится на расстоянии более 25 метров — может потребоваться дополнительная опора. Точка подключения на доме не должна находится ниже отметки в 2,75 метра. Если у вас устанавливается дополнительная опора, то высота кабеля между опорами должна быть не менее 6 метров.

Ввод в дом через стены алюминиевого кабеля запрещен, это регламентируется соответствующими пунктами в ПУЭ, в которых указанно, что прокладка алюминиевого кабеля по сгораемым конструкциям запрещена. Поэтому до ввода в дом необходимо выполнить переход с СИП на, например, ВВГ нг. Этот кабель мы можем использовать и в стационарной проводке и для прокладки по открытому воздуху. Проход сквозь стену обязательно выполняется в металлической гильзе, толщина стенки которой должна быть не менее 3,2 мм. Это делается для того, чтобы защитить кабель от механических повреждений при осадке дома.

Подземный способ прокладки кабеля.

При прокладке кабеля под землей необходимо использовать либо медный, либо алюминиевый кабель. Лучше конечно же проложить медный кабель, но его стоимость заведомо выше алюминиевого, зато срок службы значительно дольше.

• Медный кабель марки ВВГ, его сечение не должно быть меньше  10 мм. кв.
• Алюминиевый кабель марки АВБбШв, сечением 16 мм. кв.

Если вы прокладываете кабель в земле, то применение бронированных марок кабеля не всегда оправданно. По сути вы можете проложить и обычный, не бронированный кабель, но его необходимо прокладывать в специальной двухстенной ПНД трубе.

При прокладке кабеля в земле его вход и выход должны быть в обязательном порядке помещены в металлическую трубу. Труба должна быть изогнута в форме буквы Г. Высота трубы в сумме от места изгиба до окончания должна составлять не менее 2,5 метра, При этом наружная часть трубы должна выходить из земли не менее чем на 1,8 метра. Горизонтальная часть трубы никак не регламентируется по размерам поэтому та часть кабеля, которая лежит между двумя трубами, может быть проложена без металлической трубы и ее желательно защитить двухстенной ПНД гофорой. Кабель в земле должен прокладываться на глубине не менее 0,6 — 0,8 метра и труба должна быть погружена именно на эту глубину.

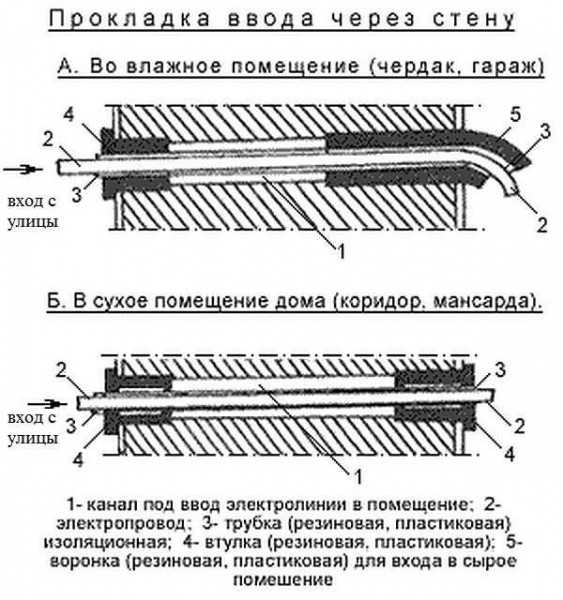

Ввод в дом и проход сквозь стену необходимо выполнить точно так же, как и в случае воздушной прокладки — в металлической гильзе. Запрещено прокладывать кабель под фундаментами и другими конструкциями. Более подробно о прокладке кабеля в земле вы можете прочитать в нашей следующей статье.

Защита от попадания молнии и перегрузок.

Не зависимо от того, прокладывается кабель по воздуху или же он идет под землей, у него есть часть, расположенная на воздухе, поэтому ввод необходимо защитить устройством защиты от импульсных перенапряжений. Подробнее о том, как собрать щит для подключения частного дома от столба вы можете прочитать в нашей следующей статье.

Контур заземления.

При подключении частного дома от столба вам предстоит выполнить контур заземления в месте ввода. Так же в техническом условии может быть указанно сопротивление контура заземления, которое при сдаче должно соответствовать указанному значению. О том, как правильно выполнить контур заземления вы можете прочитать в статье о контуре заземления. Для подключения контура заземления к главной заземляющей шине необходимо использовать алюминиевый кабель сечением не менее 16 мм. кв. или медный сечением не менее 10 мм. кв. В зависимости от выбранной вами системы заземления вы можете расключить ваше вводное распределительное устройство. Подробнее о системах заземления вы так же можете прочитать в статье про контур заземления. При изготовлении заземления нужно руководствоваться в первую очередь тем, что его мы делаем для себя и обеспечиваем именно своей электросети правильное заземление. Выполнять его следует по всем нормам и правилам.

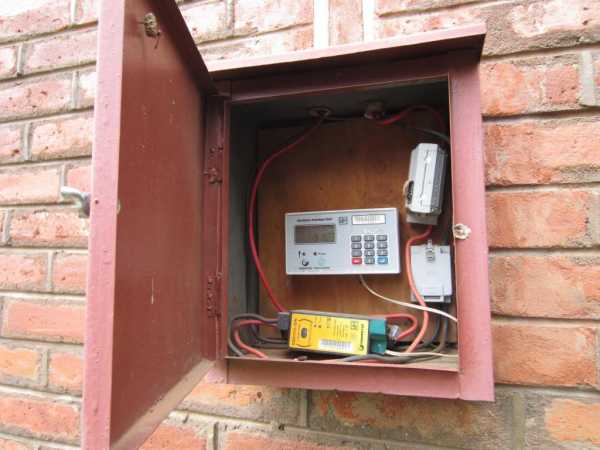

Вводное распределительное устройство и узел учета

Вводное распределительное устройство и узел учета могут находится в одном корпусе щита и располагаться на столбе, фасаде здания или же внутри вашего дома. Независимо от того, где располагается ваше ВРУ, необходимо позаботиться о защите от импульсных перенапряжений и обрыве нулевого проводника. Вводной автомат должен иметь возможность пломбировки. В случае, если корпус ВРУ выполнен из металла, его необходимо так же повторно заземлить.

Работы по монтажу выполнены и теперь вам предстоит сдать их в энергосбытовую организацию. В том случае, если все работы выполнялись в соответствии с требованиями правил устройства электроустановок у вас не должно возникнуть никаких проблем при сдаче.

Более подробно о каждом пункте работ вы можете прочитать в наших статьях, а если не найдете ответа, всегда можете задать вопрос в комментариях.

На этом статья о монтажных работах по выполнению подключения частного дома от столба закончена. Если у вас возникли вопросы или вы можете поделиться тем, как у вам выполнялись работы, оставляйте свои комментарии и подписывайтесь на наши обновления.

Продолжение в следующих частях статьи…

Часть первая — Порядок получения технического условия и порядок проведения работ.

Часть вторая — Законна ли установка счетчика на улице и другие незаконные требования энерго сбытовой организации.

www.glhouse.ru

Как подвести электричество от столба к дому

Современная дача – полноценный дом, в котором хозяева создают комфорт, оборудуют ее различными бытовыми приборами. А работы на земельном участке максимально механизируют, приобретая электрогазонокосилки, насосы, обеспечивающие полив, культиваторы и многое другое оборудование. Большинство этих механизмов и многочисленных приспособлений работают, питаясь от электросети. Поэтому энергоснабжение становится наиважнейшей составляющей всей инженерии дома и требует грамотного устройства проводки непосредственно в жилом строении, подключения к воздушной линии электропередач от столба и при необходимости установки дополнительной опоры.

Разрешительная документация

Первый и важный шаг на пути к электрификации дачи – получение в энергопоставляющей организации разрешительных документов на пользование электричеством. При обращении в компанию, обслуживающую электросети, к которым владелец дачи планирует подключаться, он получает технические условия, где обязательно оговариваются такие пункты:

• возможность подключения дома к электричеству от столба;
• точка присоединения;
• напряжение;
• предусматриваемая нагрузка объекта подключения.

Помимо этого энергокомпания выдвигает требования к пользователю по поводу устройства защиты от перенапряжения, к приборам автоматики, изоляции, учету потребления электроэнергии.

По действующим законам энергопередающая компания не имеет права отказывать заявителю в подключении строения к электричеству. Однако случаются подводные камни, когда получение разрешения откладывается по серьезным причинам. Например, отсутствует технологическая возможность подключения из-за того, что старая линия работает на пределе и увеличение нагрузки может привести к аварийной ситуации. Тогда заявителю сообщаются сроки проведения модернизации линии и вопрос электрификации дачи откладывается.

Зато счастливые обладатели разрешительных документов могут смело приступать к работам по проводке электричества от столба к дому, но при этом строго придерживаться каждого пункта технических условий. В том случае, если владельцы планируют использовать электроэнергию и для отопления дома, потребуется еще дополнительное разрешение от организации, осуществляющей энергонадзор.

Выполнение отвода от воздушной линии столба

Хорошо, если столб находится не дальше 25 метров от границ территории участка, это облегчает задачу. Когда расстояние превосходит это значение, приходится устанавливать дополнительную опору. Таковы регламентирующие правила.

Подведенные к столбам электропровода делятся на транзитные, которые тянутся непосредственно от трансформатора или подстанции, и провода, подающие электроэнергию конечному потребителю. Для того, чтобы подвести электрический кабель к дому делают ответвление линии от столба. Возможны два варианта исполнения:

• воздушный;
• подземный.

В зависимости от выбранного метода прокладки используют разные кабели и провода. Для воздушного способа прокладки рекомендуется применять провод СИП-4 или кабель АВК. Эти материалы наиболее популярны для выполнения воздушных линий. Исходя из количества подключаемых фаз, выбирают СИП-провод с двумя или четырьмя жилами и сечением не менее 16 кв. миллиметров. Кабель АВК коаксиальный отличается более сложной конструкцией. Он состоит из внутреннего и внешнего проводников, изолированных друг от друга ПВХ-пластикатом. Стоит такой электрокабель значительно дороже, чем СИП.

Технические условия требуют:

• Чтобы точка подключения кабеля на конструкции дома не была ниже, чем 2,75 м от земли. Поэтому если высоты строения хватает, то распределительный щиток с УЗО крепят к стене. При меньшей высоте провод монтируют к специально закрепленной трубстойке, оснащенной изоляторами.
• При установке дополнительного столба, кабель между опорами должен пролегать на высоте не менее 6 метров.

Запрещается ввод в дом через стеновые конструкции алюминиевых электропроводов. Поэтому при использовании СИП кабеля из алюминия предусматривают переход на медный. Для этой цели подходит кабель ВВГ нг (в негорючей изоляции). Соединяют алюминиевый и медный электропровода, применяя клеммные коробки. Соединение способом скрутки недопустимо! Дело в том, что при прямом соприкосновении оба металла вступают в химическую реакцию и окисляются, ухудшая контакт. В результате даже при небольшой нагрузке в районе соединения может появиться искра. Последствия могут оказаться плачевными.

Для защиты от механических повреждений прокладка через толщину стен ведется в специальной гильзе из металла. А герметизация мест входа и выхода выполняется пластиковыми или резиновыми заглушками. Ввод в дом выполняют со стороны дома, где нет ската крыши, в противном случае при сходе с кровли снега существует угроза обрыва электропровода.

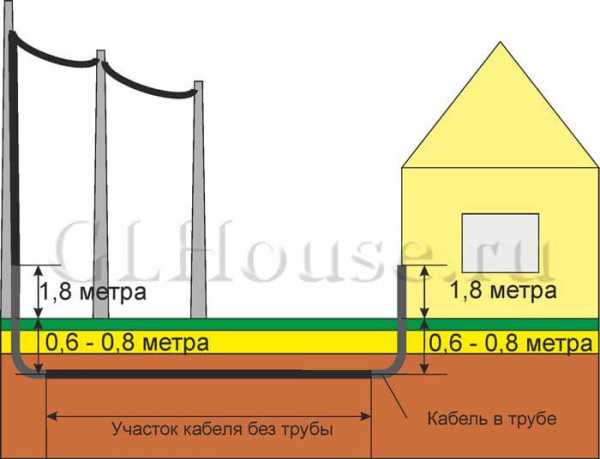

Как провести электричество от столба к дому под землей? Траншейный способ прокладки электрического кабеля – это современный подход к организации электроснабжения дачного дома. Отсутствие провисающих проводов повышает надежность и безопасность электролинии. Для подземной прокладки оптимальный вариант – кабель ВБШв, состоящий из медных жил и надежной изоляции. Марка ВВГ – дешевле, но в силу того, что в данном кабеле отсутствует броня, он требует дополнительной защиты. Практичное решение – его прокладка в трубе ПНД. Однако обустройство кабеля под землей намного дороже и более трудоемкий процесс, чем воздушный метод, поскольку требует проведения земляных работ.

Регламентируемая глубина заложения не должна быть меньше одного метра при использовании кабеля без защиты и 0,6 – 0,8 м при укладке в трубе. На входе и выходе кабель помещают в металлическую трубу Г-образной конфигурации. Суммарное значение ее высоты от места изгиба до края составляет 2,5 метра, а выступающая над поверхностью земли часть – 1,8 – 2 метра. Ввод в дом выполняется, как и при воздушной проводке.

Контур заземления

Схема подключения электричества к дому от столба требует выполнения контура заземления на вводе. Для этого копают траншею глубиной 80 см, вбивают вертикальные заземлители длиною как минимум 2 м и в количестве 3-х штук. Их соединяют между собою горизонтальными металлическими прутками, используя сварку, и подводят к месту ввода в дом в электрический щиток. Смонтировав заземление, обязательно проверяют показатель сопротивления тока, которое должно соответствовать нормативам.

Важно знать

Весь этот процесс сначала и до подключения электричества, пломбирования электросчетчика требуют соответствующего свидетельства о допуске к выполнению электромонтажных работ.

Самостоятельное подключение грозит штрафными санкциями. А вот выбор способа проводки – это дело хозяйское. Да и все другие работы по монтированию электропроводки в доме разрешается выполнять своими руками, но при этом соблюдая нормы и технику безопасности.

Еще один нюанс. Энергоснабжающие организации часто выдвигают требования к дачным и садоводческим товариществам, чтобы счетчики хозяева устанавливали на столбах в специальных герметических щитках на уровне глаз для удобства проверки. И хотя эти требования не предусмотрены регламентирующими правилами, лучше избавить себя от лишней головной боли и придирок.

stroikadialog.ru

Подключение электричества к дому. Правила подключения электричества к дому

На даче вполне можно прожить и без водопровода и канализации. Однако без такой процедуры, как подключение нового дома к электричеству (ЛЭП), его владельцам, разумеется, не обойтись. Еще совсем недавно для подсоединения к общей электросети не требовалось никаких разрешений от государственных органов. Владельцу загородной постройки нужно было только установить счетчик учета и зарегистрировать его. Сегодня ситуация в корне изменилась.

Первые шаги

Итак, давайте подробнее поговорим о том, как выполняется подключение электричества к дому. И для начала разберемся с тем, что необходимо для получения на это разрешения.

При разработке проекта дома следует составить, в том числе, и подробную схему его электрификации. Одной из обязательных операций при этом должен стать подсчет суммарной мощности всех тех бытовых приборов, которые предполагается использовать в дальнейшем. Это позволит не только правильно рассчитать сечение кабелей проводки и параметры дополнительного оборудования, но и пригодится для получения разрешения подключения к сети ЛЭП.

Определив необходимую мощность (лучше с некоторым запасом), владелец дома должен пойти в местную энергоснабжающую организацию и получить там договор технологического присоединения. К нему будут приложены технические условия. Последние оформляются письмом на имя директора компании-поставщика. Для получения договора, помимо всего прочего, нужно будет написать заявление и предоставить специалистам энергоснабжающей организации документы, подтверждающие право собственности на дом и участок, а также план последнего.

Технические условия

В этом приложении к договору расписывается, каким именно образом будет произведено подключение электричества к дому. Это может быть, к примеру, подводка обычной новой линии или усиленной, замена старой либо, возможно, даже установка новой подстанции. Последняя может понадобиться в том случае, если здание расположено очень далеко от самой ЛЭП. То есть, по сути, в этом приложении расписываются требования, которые владелец дома должен соблюсти для получения разрешения.

Сбор документов

Подключение дачного дома к электричеству начинают с установки счетчика, ВРУ и проведения кабеля до ЛЭП (до точки подключения). Все эти операции, включая подбор оборудования, должны быть произведены в точном соответствии с предписаниями ТУ. Затем владельцу дома нужно будет обратиться в местный РЭС для получения акта ввода. Этот документ передают ему на руки после проверки специалистами организации схемы подключения, осмотра ВРУ и узла учета (счетчика) и опломбирования последнего.

Владельцу дома от РЭС должен быть предоставлен и такой документ, как «Акт разграничения балансовой принадлежности». Он определяет границы эксплуатационной ответственности с поставляющей компанией.

Проверка соответствия

Подключение загородного дома к электричеству (ЛЭП) возможно только после осмотра счетчика, ВРУ и кабеля представителем энергоснабжающей компании. В том случае, если каких-либо нарушений выявлено не будет, владелец здания получит еще один документ – «Акт выполнения ТУ». Далее будет заключен собственно сам договор на поставку электроэнергии.

Процедура подключения

Присоединять подводящий кабель к ЛЭП самостоятельно современными нормативами запрещается. Выполняется подключение электричества к дому исключительно работниками поставляющей компании. Ее представители выезжают на место и подсоединяют приготовленный хозяином дома кабель к линии электропередач.

Способы подключения

Далее рассмотрим, какие действия может понадобиться выполнить по ТУ и как именно. Подключение электричества в частный дом может производиться двумя способами – воздушным и подземным. Чаще всего используется первый метод. Дело в том, что подземное подключение обходится дороже и технически считается более сложным. Этот способ выбирают только в исключительных случаях.

Воздушное подключение

Помимо дешевизны, такое подключение дома к электричеству (к ЛЭП) отличается еще и простотой монтажа и обслуживания. Отремонтировать или заменить проводку в случае необходимости будет совершенно несложно. Выполняется эта процедура так:

• Провод от ЛЭП вводится во ВРУ. На входе при этом должен быть установлен автоматический трехполюсной выключатель.
• Далее провод протягивается к электросчетчику.
• Затем выполняется подключение к дифавтомату с четырьмя полюсами.
• В этой же части должны располагаться автоматические однополюсные выключатели освещения дома, настроенные на одну фазу.
• На осветительную и силовую подсистемы должны быть предусмотрены отдельные УЗО.
• Для дворового освещения и электроснабжения хозяйственных построек в щите предусматривают отдельную секцию.

Повесить ВРУ можно как на стену дома снаружи или изнутри, так и на сам столб ЛЭП. От него провода заводятся в само здание, выполняется разводка по комнатам. Счетчик может располагаться как в самом ВРУ, так и в доме на стене. Выбирать это устройство учета также следует правильно.

Требования к счетчику

Такая процедура, как подключение дачного дома к электричеству, должна производиться, как уже упоминалось, с подбором соответствующего техническим условиям оборудования. Касается это, разумеется, и счетчика.

Согласно ГОСТ 6570-96, в жилых зданиях должны устанавливаться приборы учета электроэнергии с рабочим током не менее 30 А и класса точности не менее 2.0. В остальном выбор счетчика зависит исключительно от личных предпочтений владельца дома. Разумеется, если дополнительные параметры отдельно не оговорены в ТУ. Иногда, к примеру, снабжающие компании предписывают владельцам домов устанавливать исключительно электрические счетчики. Разумеется, в технических условиях должно быть указано количество необходимых фаз устройства. Обычно для частных домов выбирают устройства с током более 50 А.

Требования к ВРУ

Итак, подключение электричества к частному дому выполняется через вводное устройство. Конструктивно оно состоит из следующих элементов:

• Входных проводов, которые могут быть однофазными или трехфазными.
• Клеммных контактов, предназначенных для подключения подводящих и сходящих к потребителям кабелей.
• Рубильника, с помощью которого можно включать и отключать домашнюю сеть.
• Автоматических защитных выключателей и УЗО. Последнее устройство отвечает за снижение сопротивления в случае скачка напряжения в сети.

В современных ВРУ рубильники часто заменяются трехполюсными автоматическими выключателями. Параметры последнего рассчитываются в зависимости от суммарной мощности всех возможных потребителей с небольшим запасом.

Помимо всего прочего, нужно будет установить и главную шину заземления, к которой следует подсоединить нулевой провод от ЛЭП. При желании можно подключить к ней нулевой провод и уже от ВРУ. Повторное заземление контура также производится к ГЗШ. В этом устройстве нулевой провод разделяется на заземляющий и отходящий в здание ноль.

Каким должен быть вводящий кабель

Выполняя подключение электричества к частному дому, следует правильно подобрать в том числе и сам наружный провод. Требования к кабелю, соединяющему ЛЭП с проводкой здания, следующие:

• Состоять он должен не менее чем из четырех жил. В этом случае имеется возможность распределения энергии по трем фазам.
• Лучше всего устанавливать медный кабель.
• Минимальная толщина входного кабеля – 4 мм.
• Слой изоляции на нем должен быть достаточно толстым и, разумеется, целым.
• Проводится кабель в гофрированной трубе ПВХ.
• На провод должны иметься сертификаты МЧС и Ростеста.

Правила проведения провода к дому

К самому дому кабель должен быть проведен с соблюдением следующих рекомендаций:

• Сечение медного кабеля в 4 мм рассчитано на длину не более 25 м. В том случае, если дом расположен от ЛЭП дальше, лучше всего будет установить промежуточные столбы.
• Протягивают наружный провод так, чтобы исключить его соприкосновение с металлическими элементами (парапетами балконов, оградами в дворе и т. д.).
• Если проводка будет проходить вдоль наружной стены здания, располагать ее следует не ближе 75 см до окон и одного метра до балкона. При этом следует учитывать возможное колебание проводов.
• Сквозь стену кабель должен быть проведен в изоляционной трубе.

Правила подключения электричества к дому путем прокладки кабеля под землей

Далее немного поговорим и об этом способе подсоединения сети дома к ЛЭП. При подземном подключении кабель проводится по столбу вниз. На высоте до трех метров от земли он должен быть защищен от механических повреждений стальной трубой. От столба к дому выкапывается траншея глубиной от 70 см до 1 м. При прокладке кабеля вдоль здания канаву выкапывают на расстоянии не менее 70 см от фундамента дома. Под зданиями провод тянуть категорически запрещается. До деревьев от кабеля должно оставаться расстояние не менее 2 м, а до кустарников – 75 см.

Заключительный этап

После того как входной кабель дома будет подключен к ЛЭП работниками снабжающей компании, проводятся пусконаладочные работы, направленные на выявление разного рода неполадок. Если последние имеются в наличии, производятся работы по их устранению. Также тщательно осматривается изоляция кабелей.

Вот в таком вот порядке и производится в России подключение электричества к дому. Украина недавно ввела на своей территории похожие правила. Собственнику участка также нужно будет сначала представить пакет необходимых документов в снабжающую компанию. Далее владелец дома должен будет приобрести счетчик и зарегистрировать его в местном РЭС. Заявление компания-поставщик должна будет рассмотреть в течение 15 дней.

Один экземпляр подписанного обеими сторонами договора по поставке электроэнергии остается на руках владельца дома, второй – в снабжающей компании.

fb.ru

Как подключить электричество на даче от столба к дому

Здесь будут рассмотрены технические вопросы как подключить электричество к дачному или частному дому. Подразумевается, что все необходимые разрешения и согласования имеются. В противном случае Вам нужно решить ряд организационных вопросов, описанных на этой странице.

ВНИМАНИЕ! Все работы следует производить с соблюдением правил безопасности, при снятом напряжении питания и принятых мерах по недопущению его случайного включения.

Производить подключение начнем от столба. Стоит заметить, что там может быть путаница проводов, вполне способная испугать начинающего электрика (фото 1), но на поверку все оказывается очень просто. Здесь будет рассмотрено как подключить электричество к даче при помощи самонесущих изолированных проводов (СИП), поскольку в настоящее время используются именно они.

Электрические провода, подходящие к столбу, можно разделить на магистральные (идущие от трансформатора, подстанции) и провода снижения (подающие электричество непосредственно конечному потребителю — здесь их три: П1, П2, П3).

Первые идут через столб транзитом — пришли и ушли, если, конечно, столб не крайний, оставшиеся — это провода снижения.

Как правило, от трансформатора на дачах идут четыре провода — один из них нулевой, остальные фазовые (см. подробнее). Для подключения напряжения 220 В нам нужна одна фаза и ноль (рис.1).

Дальше, все будем рассматривать для одного потребителя, например, П1.

Подключив фазу и ноль снижения к магистрали (как технически это реализовать — несколько позже), в соответствии с новыми требованиями электросетей мы должны установить счетчик непосредственно на столбе.

Для этого используется электрический щиток, естественно, уличного исполнения. В нем устанавливается электрический счетчик BW, перед ним также можно установить автомат защиты S, при условии, что все точки электрических подключений могут быть опломбированы. Здесь про подключение электрического счетчика написано более подробно.

Провода, идущие к дому на Вашей даче можете подключать к внутреннему щитку и необходимым потребителям электроэнергии. Здесь написано про схему электропроводки, правда для квартиры, но она принципиально от дачи или частного дома ничем не отличается.

Теперь про то, как закрепить и подключить электрические провода. Их крепление производится про помощи специальных зажимов:

Клиновой зажим. Думаю все ясно. К столбу он крепится скобой 1. Провод вставляется в соответствующий паз, фиксируется клиньями 2. Стрелкой указано направление приложения силы, обеспечивающей его зажим. То есть более длинный участок, например идущий к соседнему столбу или от столба к дому (участку на даче) должен располагаться по рисунку ниже.

На фото 4 приведен другой тип зажима:

Фиксация здесь обеспечивается затяжкой болта.

Остается обеспечить электрическое соединение проводов, идущих от столба к дому.

Для этого подойдет прокалывающий зажим. Он имеет два канала — сквозной -1, который надевается на магистральный провод без его разрезания и зачистки. В отверстие 2 вставляется провод снижение, идущий через щиток к дому (даче).

После затяжки болта 3 получается надежное электрическое соединение. Еще раз повторю — зачищать провода не надо.

Может возникнуть вопрос — как обеспечить переход от СИПа к электропроводке внутри дома. При использовании в качестве снижения провода СИП 2Х16 проблем не будет, поскольку его можно непосредственно подключить к входным клеммам счетчика (автоматического выключателя).

На что еще следует обратить внимание?

• Сечение провода снижения должно соответствовать суммарной нагрузке всех дачных (домашних) потребителей энергии.
• При подключении потребителей «к столбу» следует равномерно распределять нагрузку между фазами во избежании их «перекоса».

© 2012-2018 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

eltechbook.ru

Ввод электричества в дом со столба

Как подключить электричество от столба к дому

Работы по подключению кабеля от столба ЛЭП до вводной распределительной коробки на доме должна проводить специализированная организация: слишком ответственный это участок. Тем не менее, вам нужно определиться, со способом ввода #8212 воздушным или подземным #8212 а также типом кабеля и его сечением.

Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

• Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют #171 гусак#187 (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).

Способы установки стойки для воздушного ввода электричества в дом

От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору.  От нее до линии электропередач расстояние не должно быть больше 15 м.

Отвод от ЛЭП делают:

• до 10 м #8212 медным проводом сечением 4 мм
• от 10 до 15 м #8212 проводом с медными жилами сечением 6 мм.
• алюминиевые провода используются в любом случае не менее 16 мм в диаметре.

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

1. Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.

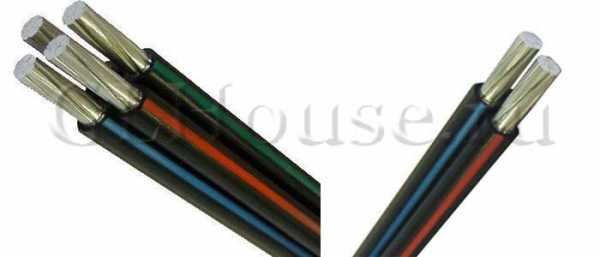

2. Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
   • изоляторов (стеклянных, полимерных, фарфоровых)
   • специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

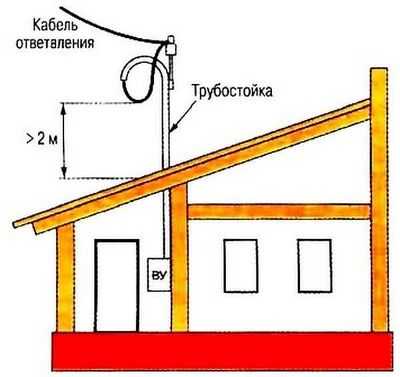

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки: электропроводка открытая, из-за чего возможны ее повреждения. Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

Подземный (траншейный) ввод электричества

В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем от столба до места входа в дом роется траншея. Ее глубина #8212 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты.  Без защиты глубина траншеи составляет 1 м. Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него.  Второй вариант #8212 поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.

Способ провода элекропроводки через наружную деревянную стену

При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше #8212 бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.

Все эти работы  #8212 вплоть до подключения питания к электросчетчику и его пломбировку должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: для подключения требуется согласованный проект и определенный уровень допуска. А вот все остальные работы по монтажу электропроводки в деревянном доме вы можете сделать своими руками.

Ввод кабеля через деревянную стену дома или фундамент

Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: #171 не допускается прокладка кабелей с алюминиевыми жидами по сгораемым конструкциям#187 . Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг #8212 в негорючей изоляции.

При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это #8212 прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.

Как соединить медный и алюминиевый провод

Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003)  и должна быть не меньше:

• 2,8 мм для кабеля сечением жилы 4 кв. мм
•  3,2 мм для кабелей с жилами 6-10 кв. мм.

Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.

Ввод электрического кабеля через деревянную стену дома

Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант #8212  заполнить трубу цементным или алебастровым раствором.

При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента.  В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.

Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают  надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.

Как сделать ввод в дом электричества

32201 просмотров

Владельцам частных домов необходимо позаботится о том, что бы завести кабель электропитания на электрощиток, с которого уже будет расходится электропроводка по дому.

В частном секторе города или поселка, в сельской местности для того, что бы запитать всех потребителей по улицам устанавливаются опоры с проводами (ВЛ), которые идут с подстанции. А все дома подключаются от этой линии. При чем самовольные подключения запрещены. Все делается только с разрешения и специалистами электроснабжающей организации.

Если необходимо подключить новый индивидуальный дом. тогда понадобится сделать проект и согласовать все вопросы с местными электросетями.

Подключение к линии электропередачи осуществляется двумя способами:

1. Через ВЩУ с электросчетчиком или вводной щит учета, устанавливаемый на опоре воздушной линии электропередачи. Этот метод исключает возможность воровства электроэнергии. Только так подключаются все новые дома.
2. Напрямую. электросчетчик стоит внутри дома. Устаревший, но самый распространенный метод.

СИП ввод в дом.

Линия электропитания  от опоры ВЛ. проложенная до самого дома по воздуху, называется воздушным вводом. Раньше воздушный ввод выполнялся не изолированными проводами, которые доходили до изоляторов, установленных на доме. А далее с них уходил алюминиевый кабель в здание. Данный вид подключения электропитания является самым не надежным и менее безопасным по сравнению с другими вариантами.

Иногда для ввода используется электрический кабель. специально предназначенный для наружной, открытой прокладки. Он крепится к опоре при помощи троса, который натягивается от опоры до крепления на доме. На трос подвешивается кабель с использованием  специальных хомутов.

Сегодня практически везде для воздушного ввода в частные дома используется изолированный алюминиевый провод марки СИП . его изоляция устойчива к перепадам температуры и воздействию солнца и осадков. СИП нет необходимости крепить к тросу. Для воздушного ввода используется 2- (220 В) или 4 -(380 В) жильные провода сечением 16 квадратных миллиметра.

Все работы по организации и монтажу электропитания до фронтона выполняются специалистами электросетей. А далее Вам уже необходимо самостоятельно или нанять мастера, который сделает правильно проход через крышу или стену в металлической трубе и доведет электрический кабель до электрощита вашего дома. Если электропитание будет вводится в деревянное строение, тогда  по сгораемому основанию делается монтаж в металлических трубах. В кирпичных и силикатных домах кабель во внутрь заходит через металлическую трубу и далее идет в штробе.

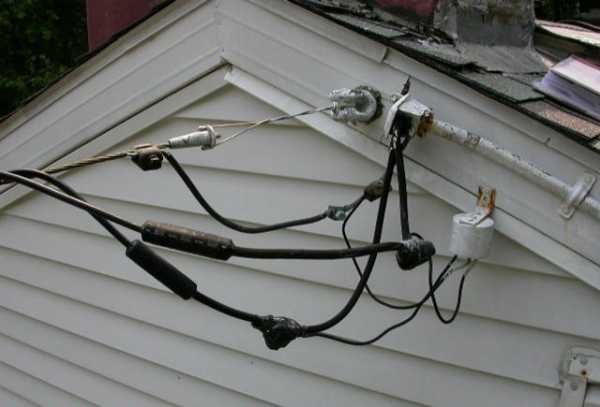

Иногда для ввода кабеля в дом используется трубостойка (5) с натяжкой (1). Провода доходят до изоляторов (2), закрепленных на трубостойке и затем к ним подключается кабель или провода, который через изогнутую трубу стойки и сквозную через стену трубу заходят вовнутрь дома. Все металлические конструкции ввода должны быть заземлены.

Подземный ввод кабеля в дом.

Ввод электропитания в частный дом под землей является самым надежным вариантом, но и самым трудоемким.

Для подземного электрического ввода кабеля копается траншея от опоры ВЛ до дома  глубиной не менее 60 сантиметров, но лучше- 80 см. Опуск с опоры в землю осуществляется в трубе, высота которой от уровня грунта должна быть не менее 2 метров.

Кабель можно использовать любой сечением не менее 16 квадратных мм. Но при использовании марки ВВГ, АВВГ и т.п. необходимо кабель прокладывать в металлических или пластиковых трубах, но если применить бронированный ВбБШв (рекомендую именно его использовать)- трубы используются только в местах опусков или подъема выше грунта. Внимание токопроводящая оболочка бронированного кабеля должна быть заземлена с двух сторон: на ВЛ и в электрощите дома.

В сам дом электрокабель заводится:

• Через фундамент #8212 наилучший вариант. Необходимо заранее подготовить отверстие и заложить  в него трубу для завода кабеля.
• С подъемом по внешней стене. Опять же защищаем кабель металлической трубой на высоту не менее 2 метров от грунта, и делаем проход через стену в металлической трубе.

Для сетей 380 Вольт необходимо использовать 4 или 5 жильный кабель, для 220 Вольт- 2 жильный.

По действующим правилам у каждого дома должен быть свой заземляющий контур, который соединяется с PE или шиной заземления вводного электрощита. Как делается заземляющий контур Я расскажу в следующей статье.

Подвод электричества к дому своими руками

Ввод электричества в дом осуществляется на самых ранних этапах строительства, как только возникнет необходимость в использовании электроинструментов. Перед тем как правильно подвести электричество к частному дому, необходимо ознакомиться с требованиями техники безопасности, а также рекомендациями по устройству воздушных линий и прокладке подземных кабелей.

Ниже пойдет речь идет о том, как подвести электричество к дому (несколькими вариантами) и как устроить внутреннюю электрическую сеть, причем не о том, как подключить удлинитель, поскольку с этим все просто, а о том, как и каким способом (открытым или скрытым) проложить стационарную электропроводку. Рассмотрим все по порядку.

Итак, до того, как правильно сделать ввод электричества в дом, определитесь, каким способом вы будете подключаться к уличной электрической сети напряжением 220 В — через воздушную линию или проложив подземный кабель.

Правила устройства воздушной линии при вводе электричества в здание

Путь ввода электричества в частный дом посредством воздушной линии электропередач делится на две части. Первую составляет участок проводов от опоры, на котором закреплена воздушная линия, до точки ввода в дом. Вторую — от ввода в дом до вводного устройства внутри дома. Этот участок, собственно, и называется вводом воздушной линии в дом.

Правила устройства воздушной линии при вводе электричества в здание обязательны к соблюдению:

• при монтаже ввода электричества в дом, если расстояние от столба до дома более 10 м, надо установить промежуточную опору, с тем чтобы ослабить натяжение проводов. Деревянный столб фиксируют к пасынку, который может быть железобетонным (этот вариант предпочтителен) или деревянным из древесины, не слишком подверженной гниению, предварительно обработанной антисептиком, и обернутым слоем рулонной гидроизоляции
• при устройстве ввода электричества в дом нужно соблюдать минимальное расстояние от проводов ответвления (это участок от проводов от опоры до изоляторов, закрепленных снаружи на стене дома) до земли — оно зависит от того, над чем именно провода проходят, и составляет над проезжей частью 6 м над пешеходной частью и внутри дворов — 3,5 м от изолятора ввода — 2,75 м
• при подводе электричества необходимо прокладывать провода или ограждать их так, чтобы исключить прикосновение к ним. Во время открытой горизонтальной прокладки по стенам они должны располагаться над балконом и крыльцом на расстоянии 2,5 м над окном — 0,5 м под балконом и окном — 1м. При вертикальной прокладке от окна их должно отделять не менее 0,75 м, от балкона — 1м ^ от проводов, висящих на опорах рядом с домом, до балкона и окон следует выдерживать расстояние, как минимум, 1,5 м
• при подводе электричества к дому между проводами надо соблюдать определенный промежуток, который составляет, как минимум, 0,1 и 0,15 м при пролете до и более 6 м соответственно
• во время ввода электричества в дом своими руками от стен и опор провода должны отстоять не менее чем на 5 см
• согласно правилам ввода электричества в дом вдоль ограды воздушную линию следует вести на расстоянии от земли до нижнего провода не менее 5 м
• перед тем как сделать ввод электричества в дом по воздушной линии, позаботьтесь о том, чтобы расстояние до веток деревьев юыло, как минимум, 3 м.

Провода для реализации ввода воздушной линии

Важно правильно подобрать провода для реализации ввода воздушной линии — для этого применяют изолированные провода, которые можно проложить как по металлическому тросу, так и под землей. Они могут быть медными и алюминиевыми. В первом случае сечение провода должно быть не менее 6 мм2, однако если необходимая длина кабеля меньше 10 м, то подойдут и провод сечением 4 мм2. Во втором, т. е. при использовании алюминиевого провода, его сечение должно быть равно 16 мм2. При прокладке единого кабеля сечение его жил должно быть от 4 мм2 и от 2,5 мм2 для алюминиевых и медных проводов соответственно. Чтобы точнее установить размер жил, надо учитывать, что 1 кВт нагрузки нуждается в 1,57 мм2 сечения.

Делая выбор между алюминиевым и медным проводом, следует принимать во внимание, что первые очень пластичны (это может стать причиной искрения) и прослужат 20—30 лет вторые (и они более предпочтительны, хотя и не лишены недостатков, в частности склонны окисляться, а при дефекте контакта — нагреваться и отгорать)) способны выдерживать значительные нагрузки и имеют длительный срок службы.

Наружная проводка может быть открытой и закрытой на роликах, если провод прокладывают в условиях, когда на него не попадет вода, или в трубе — тогда он оказывается полностью недоступным для прикосновения.

Способ оформления ввода электропроводки в дом определяется материалом, из которого он построен. Если стены деревянные, то используют металлические крюки, которые легко войдут в бревна, с фарфоровыми изоляторами. Для кирпичных стен применяют кронштейны с крюками, для крепления которых используют цементный раствор, смешанный с щебнем.

Как подвести электричество к дому: правила монтажа ввода электричества в дом

Если высота до карниза крыши не превышает 5 м, а также для хозяйственных построек для ввода устанавливают мачту (трубостойку), представляющую собой конструкцию, сваренную из трубы, угольников (кронштейна) и крюков.

Для одного провода берут металлическую водогазопроводную трубу диаметром 20 мм, для двух — диаметром 32 мм. Мачта должна отстоять от земли на 2 м, от крыши на 1 м. Края трубостойки обрабатывают напильником, чтобы образовавшиеся при распиловке на металле заусенцы не повредили изоляцию проводов. Изнутри трубостойку обрабатывают битумом или другим средством, предотвращающим коррозию. Верхний ее край изгибают под углом 180°, благодаря чему в трубу также не будут попадать осадки. К верхнему краю приваривают уголок длиной 50 см с двумя штырями для крепления изоляторов.

Поскольку материал трубостойки металл, необходимо выполнить зануление. Чтобы соединить трубу с нулевой жилой, к ней близ изоляторов приваривают болт.

Перед тем как установить трубостойку, сквозь нее протягивают стальную проволоку, которая потом поможет протянуть электрический провод.

Если предполагается прикрепить трубостойку к стене, то используют хомуты и шурупы. Поскольку мачте придется постоянно противостоять натяжению проводов ответвления, то эту нагрузку необходимо компенсировать устройством оттяжки из стальной проволоки диаметром 5 мм. Для ее фиксации к стойке (ближе к верхнему изгибу) приваривают кольца или болты.

Как правильно подвести электричество к частному дому

Пользование электрическими приборами должно отвечать требованиям безопасности, которую обеспечит устройство защитного отключения (УЗО). Оно сработает при перегрузке сети. Установка УЗО является обязательной, если дом насыщен энергоемкой бытовой техникой.

Если трубу устанавливают непосредственно на крышу, то ее фиксируют проволочными растяжками из стальной проволоки того же диаметра, которые к мачте крепят болтами или кольцами. Это делается для того, чтобы трубостойка смогла сопротивляться ветру. Устанавливают четыре растяжки, чтобы обеспечить одинаковое их натяжение, иначе стойка отклонится от вертикального положения. При этом роль оттяжки не уменьшается, поскольку функции ее и растяжек не совпадают

При монтаже ввода воздушной линии важно помнить, что укладывать провода непосредственно на мягкую кровлю нельзя что расстояние между проводами и между ними и выступающими элементами дома должно быть не менее 20 см.

Если дому уже 20 лет и более и проводка в нем была выполнена из алюминиевого провода, то желательно ее полностью заменить, проложив медный провод. При этом можно воспользоваться уже имеющимися в стенах каналами.

Ввод электричества в частный дом под землей

Ответвление от линии электропередач ведут кабелем (медный должен иметь сечение не менее 4 мм2, алюминиевый — 2,5 мм2), который пускают не только по воздуху, но и под землей. Ввод электричества в дом под землей не нарушает общую эстетику участка, не подвержен ветровым нагрузкам и обледенению и, кроме того, не нуждается в заземлении.

При реализации подземного ввода электричества в дом действуют так:

• выкапывают траншею глубиной, как минимум, 80 см
• до траншеи прокладывают кабель по опоре. Для предотвращения каких-либо повреждений его заключают в металлическую трубу длиной не менее 2 м
• в траншее кабель защищают кожухом, например из ПВХ-трубы
• засыпают траншею, заложив в 15 см от поверхности земли сигнальную ленту на случай осуществления земляных работ.

Как ввести кабель для подземного ввода электричества в дом

Ввести кабель в дом можно, пропустив его либо через стенку цоколя, либо под фундаментом дома.

В стенке цоколя на глубине 50—80 см перфоратором просверливают отверстие, которое должно иметь уклон 5° в сторону уличной траншеи. Через него пропускают трубку (через одну трубку можно пропустить только один кабель), диаметр которой должен быть в 2 раза больше диаметра кабеля, причем трубка должна выступать с обоих концов — на 50—60 см наружу и 5—10 см внутрь. После прокладки кабеля трубку герметизируют цементно-песчаным раствором, чтобы не допустить проникновения в нее грунтовых вод.

Если фундамент неглубокий, то кабель можно пропустить под ним, поместив его в асбоцементную трубу. В этом случае электропроводка будет прокладываться через перекрытие пола.

Установка счетчика при подводе электричества к дому под землей

Установкой счетчика завершается и подвод электричества к дому под землей, и ввод электричества по воздушной линии. Этот прибор учета расходования энергии располагают в отапливаемом помещении 1,5 м от пола и соединяют с проводами (медными сечением, как минимум, 2,5 мм2 и алюминиевыми сечением не менее 4 мм2) в соответствии с прилагаемой к нему схемой. После подачи в органы надзора заявления о подключении к электросети проводится проверка правильности всей операций, счетчик пломбируют, проводят инструктаж по технике безопасности и выдают соответствующее разрешение. На этом этапе ввод и монтаж наружной электропроводки считается законченным, и можно приступать к прокладке внутренней электропроводки, с тем чтобы подвести электричество к бытовым приборам.

Источники:

sferatd.ru

правила подключения электричества, нормы, советы электриков

В статье будет рассказано о том, как осуществляется ввод электричества в дом со столба проводом СИП через трубостойку или под землей. Стоит обратить внимание на то, что суммарная мощность всех потребителей, которые находятся в доме, может быть весьма внушительная. По этой причине ввод является самым уязвимым местом, ошибок при монтаже допускать никак нельзя. В нашей статье вы узнаете о том, как прокладывать кабель, а самое главное, какой именно нужно использовать. А также будет упомянуто о том, как правильно организовывается схема распределения электричества.

Принцип распределения электросети

Для начала нужно определиться с тем, что такое электрический ввод. Это граница между двумя сферами электроснабжения – внешней и внутренней. Это та самая линия, которая связывает домашнюю и муниципальную части электроснабжения. Поэтому знать, как сделать ввод электричества в дом со столба своими руками, крайне важно. Ведь на этом именно участке наивысшая нагрузка. Следовательно, требования к обустройству ввода самые высокие. Ресурс ввода втрое ниже, нежели электропроводки в самом доме.

Судя по опыту электриков, существует несколько точек подключения:

1. В 95% случаев частные дома подключаются к электроснабжению от опор ВЛЭП.
2. Не более 1-2% случаев – к коллекторным узлам подземных кабельных трасс.
3. Примерно в 3-4% случаев подключение осуществляется к низким шинам трансформаторных подстанций.

Сложные схемы распределения

Существуют и более сложные варианты подключения, когда врезку делают в линию кабелей при помощи разветвительных муфт. В таком случае приходится обустраивать новый технологический колодец или коллектор надземного типа. На практике реализуется подобная схема ввода довольно редко.

Подвод к счетчику

Электропроводка, которая идет непосредственно к счетчику, должна быть на виду, никаких соединений не допускается делать. Это связано с тем, чтобы не было возможности снимать напряжение в обход прибора учета электроэнергии. Для того чтобы не делать акты скрытых работ и не осуществлять пломбировку коробок с соединениями, приборы учета устанавливаются на фасаде дома.

В этом месте человек, осуществляющий инспекцию, имеет свободный доступ к счетчику. Неразрывность вводного провода также очень просто проконтролировать. Электрики советуют выполнять монтаж именно таким способом.

Раздел ответственности

Именно по счетчику можно осуществить раздел ответственности между поставщиком и потребителем электроэнергии. Прибор учета и все линии, которые подключаются к нему, относятся к проектам внутреннего снабжения. А вот ввод электричества в дом со столба проводом СИП или любым другим – это сфера обслуживания городских электросетей.

На этом месте могут возникнуть споры, так как поставщик электроэнергии не допускает подачу до того момента, пока не будет опломбирован прибор учета. А так как счетчики ставятся исключительно работниками распределительных сетей, то у потребителя возникают трудности с монтажом отходящей линии. Идеальный вариант – это монтаж всей внутренней проводки и вывод кабеля на фасад дома для соединения с центральной линией электроснабжения.

Внутренние работы

При монтаже внутреннего электроснабжения необходимо сделать временный ввод, чтобы осуществить штробление, сверление и пусконаладочные работы. Поэтому сначала нужно сделать так называемый временный ввод, а только после окончания монтажа всех внутренних соединений можно вскрыть счетчик и выполнить подключение к линии через него. Само собой, после пусконаладки обязательно прибор учета нужно опломбировать.

Кстати, пломбировка является платной, может сопровождаться различными бюрократическими проволочками. Для упрощения рядом с прибором учета ставится распределительная коробка IP55, в которую заводится проводка. Иногда допускается установка распределительного узла непосредственно со счетчиков. В этом случае удобно будет сделать несколько вводов. Например, один — в дом, второй — для уличного освещения, третий — для гаража или летней кухни.

Как подобрать кабель

Стоит отметить, что ввод электричества в дом со столба кабелем очень большого сечения нецелесообразно делать, если потребителей энергии мало. Поэтому давайте определимся с тем, какие провода можно использовать, а какие нельзя. Сразу отметим, что алюминиевые провода запрещено прокладывать скрытым способом в помещениях. Поэтому для организации ввода и внутренней электропроводки используются провода, у которых жилы медные цельные, например ПВ-1 или ВВГ. Их удобно укладывать в пластиковые или стальные трубы.

Многие считают, что у внутреннего кабеля должна быть проводящая способность эквивалентна линии ввода, которая подключена к муниципальной сети. Но такой подход назвать верным нельзя, так как при суммарной мощности в 3-4,5 кВт производить дублирование 16 кв. мм (именно такое сечение минимальное для проводов СИП), прямо скажем, невыгодно. Поэтому нужно сделать так, чтобы коэффициент надежности был около 1,3, когда рассчитываете сечение провода по току.

Электрики советуют при прокладке ввода использовать провода, сечение которых — 2,5 или 4 кв. мм, максимальное – 6 кв. мм. Соответственно, токи уставки для входных автоматов – 25 А, 32 А, 40 А.

Как выбрать систему прокладки кабелей

Нужно учитывать, что кабель, которым выполняется ввод электроэнергии в дом, подвергается высоким нагрузкам и нагреву. Поэтому необходимо его защищать всеми способами от воздействия атмосферных явлений, повреждений. А если производится прокладка по горючему основанию, то потребуется защитить провод и от воспламенения. Обязательно придерживайтесь норм при вводе электричества в дом под землей.

Что касается маршрута, то он зависит от того, где расположен домовой щит или распределительный узел. В том случае, если конечная точка находится на внешней стенке, то разумнее окажется провести кабель по фасаду от счетчика. Удобнее всего это сделать под свесом крыши. Рекомендуется кабель затянуть в трубу из полиэтилена или гофру.

Что касается прокладки по чердаку или в фундаменте цокольного этажа, то это можно сделать только после того, как кабель будет защищен пластиковой или стальной оболочкой. Разрешается осуществлять монтаж как открытым способом, так и в стенах или перекрытиях.

Если узел учета удален

Некоторые электроснабжающие организации в последнее время практикуют установку узлов учета за пределами домовладений. Как правило, такое происходит при предотвращении хищения энергии. Иногда, конечно, причиной является высокая протяженность линии, отходящей от счетчика. При этом, кстати, обязательно нужно учитывать все потери, которые могут быть в проводниках.

Передача электроэнергии напряжением не более 1 кВ производится при помощи ВЛЭП 0,4 кВ, имеющими самонесущие изолированные провода. Довольно редко производится прокладка кабелей под землей. Осуществляется это только тогда, когда невозможно сделать воздушную линию (или нежелательно).

Обратите внимание на то, что ввод электричества в дом со столба под землей достаточно практичен – провода не испортят внешний вид строения. Также отсутствует вероятность обрыва кабеля при сильных ветрах. Кстати, кабели, которые укладываются под землей, разрешено вести в помещениях. А вот СИП нельзя использовать в зданиях. Причина кроется в том, что оболочка из полиэтилена очень плохо справляется с перегревами. А проложить подземную линию труда не составит – хватит траншеи в грунте, подушки из песка в 20 см и оболочки в качестве защиты (труба ПНД). И то оболочка нужна только в том случае, если у кабеля нет своего бронирования.

Во время работы с воздушными линиями необходимо сделать плавный переход на провод, используемый для прокладки внутри помещения. Обратите внимание на то, что СИП – это алюминиевый провод, тогда как внутри дома нужно использовать медные. Чтобы исключить образование окислов, используются клеммные соединения с изолирующими смазками. Допускается также применять открытые винтовые колодки.

Как обслуживать ввод

Самое первое, что необходимо сделать после монтажа, – это испытать на сопротивление изоляционного слоя, а также петли ноль-фаза. Если испытания дали удовлетворительный результат, то главный щит и ввод можно допускать к эксплуатации. Через полгода после монтажа обязательно нужно провести обтяжку абсолютно всех винтовых соединений – начните от автоматического выключателя, который устанавливается до счетчика, а закончите зажимами на ВРУ.

Раз в пять лет нужно проводить перетяжку, при обнаружении окислений обязательно производится очистка. Примерно с такой же периодичностью нужно осматривать провода, выявлять повреждения. Ввод может прослужить около 30 лет. Спустя этот срок необходимо провести тщательную экспертизу кабеля. Если имеются оплавления на изоляционном слое, пересыхание, появление в кабеле хруста, то это говорит о том, что проводники плохо справляются с нагрузкой, которая на них воздействует. Поэтому ввод рекомендуется заменить более мощным.

Это приведены примерные сроки проверки. Если вы заметили повреждения на ранних сроках, то рекомендуется проверить состояние всего кабеля, при необходимости осуществить его замену. Лучшим выходом из ситуации окажется расчет и монтаж нового ввода. Причем нужно делать запас по мощности около 25-30%, чтобы провода справлялись с любыми пиковыми нагрузками.

fb.ru

Как подключить электричество от столба к дому в фото

Как подключить электричество от столба к дому в фотографиях.

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

Подземный (траншейный) ввод электричества

Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.

Ввод электричества в деревянный дом через траншею

В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:

Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него.  Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.

Способ провода элекропроводки через наружную деревянную стену

При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.

Все эти работы  — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.

Как собирать электрощиток читайте тут. Полезно будет прочесть и о правилах соединения проводов в распределительных коробках.

Ввод кабеля через деревянную стену дома или фундамент

Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.

При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.

Как соединить медный и алюминиевый провод

Но и это еще не все. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003)  и должна быть не меньше:

Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.

Ввод электрического кабеля через деревянную стену дома

Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.

О том, как сделать проводку в деревянном доме, читайте тут.

При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента.  В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.

Ввод электрического кабеля через фундамент дома

Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают  надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.

Вам также может понравиться

Обзор Как подключить электричество от столба к дому .

stroitelstvo21.ru
