Системы водоснабжения многоквартирного дома: типы сетей и схемы. Горячее и холодное водоснабжение

Схемы водоснабжения многоквартирного дома

   Для того чтобы любое жилое строение нормально функционировало, обязательно нужен монтаж системы водоснабжения. Ее грамотное устройство обеспечит своевременную подачу и достаточный напор воды. В данной статье будет подробно рассмотрена схема горячего водоснабжения, типы подключения и ее особенности в многоквартирном доме.

Схема водоснабжения и водоотведения — Фото 01

В чем особенность водоснабжения многоквартирного дома?

   Обеспечить водой строение с большой этажностью очень сложно. Ведь дом состоит из множества квартир с отдельными санузлами и сантехническими приборами. Иными словами схемы водоснабжения в многоквартирных домах – это некий комплекс с отдельными разводками труб, регуляторов давления, фильтрами и учетным оборудованием.

   Чаще всего жители многоэтажек пользуются водой центрального водоснабжения. С помощью водопровода она подается в отдельные сантехнические приборы под определенным давлением. Зачастую вода проходит очистку с помощью хлорирования.

Состав системы центрального водоснабжения

   Централизованные схемы водоснабжения в многоэтажных домах состоят из распределительной сети, водозаборных сооружений и очистительных станций.  Прежде чем попасть в квартиру, вода проходит долгий путь от насосной станции к водоему. Только после очистки и обеззараживания вода направляется в распределительную сеть. С помощью последней вода подается к приборам и оборудованию. Трубы центральной схемы горячего водоснабжения многоэтажного дома могут быть выполнены из меди, металлопластика и стали.

Принципиальная схема централизованной системы водоснабжения — Фото 02

   Последний вид материала практически не используется в современных постройках.

Типы схем водоснабжения

   Система водоснабжения бывает трех типов:

  • коллекторная;
  • последовательная;
  • комбинированная (смешанная).

   В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, используют коллекторную схему разводки. Она является оптимальным вариантом нормального функционирования всех приборов. Схема горячего водоснабжения коллекторного типа исключает перепады давления в разных точках подключения. Это является главным преимуществом данной системы.

Схема коллекторной разводки труб — Фото 03

   Если рассматривать схему более подробно, то можно сделать вывод, что никаких проблем с использованием сантехнического оборудования по назначению в одно и то же время не будет. Суть подключения такова, что каждый отдельный потребитель воды соединяется с коллекторами стояка холодного и горячего водоснабжения изолированно. Трубы не имеют множества разветвлений, поэтому вероятность протечки очень мала. Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, однако стоимость оборудования достаточно высокая.

   По мнению специалистов, коллекторная схема горячего водоснабжения требует установки более сложной установки сантехнических приборов. Однако эти отрицательные стороны не столь критичны, особенно если учесть тот факт, что у коллекторной схемы есть множество достоинств, к примеру – скрытый монтаж труб и учет индивидуальных особенностей оборудования.

Последовательная схема разводки труб водоснабжения в квартире — Фото 04

   Последовательная схема горячего водоснабжения многоэтажного дома – это самый простой способ разводки. Такая система проверена временем, она вводилась в эксплуатацию еще во времена СССР. Суть ее устройства в том, что трубопровод холодного и горячего водоснабжения проводят параллельно друг другу. Инженеры советуют использовать данную систему в квартирах с одни санузлом и небольшим количеством сантехнического оборудования.

   В народе такую схему горячего водоснабжения многоэтажного дома называют тройниковой. То есть от главных магистралей идут разветвления, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько основных недостатков:

  1. В случае протечке трудно искать поврежденные участки.
  2. Невозможность подачи воды к отдельному сантехническому прибору.
  3. Трудность доступа к трубам в случае поломки.

Горячее водоснабжение многоквартирного дома. Схема

   Разводки труб делятся на два типа: к стояку горячего и холодного водоснабжения. Кратко их называют ХВС и ГВС. Особого внимания заслуживает система горячего водоснабжения многоквартирного дома. Схема сетей ГВС состоит из двух типов проводок – нижней и верхней. Чтобы сохранить высокую температуру в трубопроводе часто используют закольцованные проводки. Гравитационный напор заставляетводу циркулировать в кольце, несмотря на отсутствие водоразбора. В стояке она охлаждается и попадает в нагреватель. Вода с большей температурой подается в трубы. Так и происходит непрерывная циркуляция теплоносителя.

Устройство горячего водоснабжения дома — Фото 05

   Тупиковые магистрали также не редкость, но чаще всего их можно встретить в хозяйственных помещениях промышленных объектов и в небольших жилых зданиях с малой этажностью. Если отбор воды планируется непостоянно, то применяют циркуляционный трубопровод. Инженеры советуют использовать горячее водоснабжение в многоквартирных домах (схема была рассмотрена выше) с этажностью не более 4.Трубопровод с тупиковым стоякомтакже встречается в общежитиях, санаториях и гостиницах. Трубы тупиковой сети обладают меньшей металлоемкостью, поэтому остывают быстрее.

   Сети ГВС в своем составе имеют горизонтальный магистральный трубопровод и распределительные стояки. Последние обеспечивают разводки труб по отдельным объекта – квартирам. ГВС монтируют в максимальной близости к сантехническому оборудованию.

   Для построек с большой протяженностью магистральных труб используют схемы с циркуляционным и закольцованным по дающим трубопроводами. Обязательным условием является установка насоса для поддержания циркуляции и постоянного водообмена.

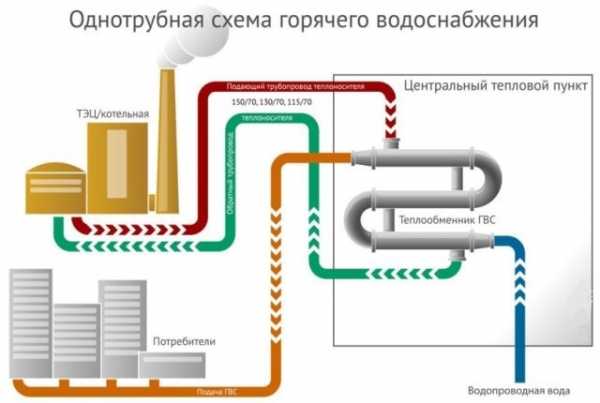

Однотрубная схема ГВС — Фото 06

Двухтрубная схема ГВС — Фото 07

   Современные строители и инженеры все чаще прибегают к использованию двухтрубных систем ГВС. Принцип работы заключается в том, что насос забирает воду из обратной магистрали и подает ее в нагреватель.Такой трубопровод обладает большей металлоемкостью и считается наиболее надежным для потребителей.

rmnt-aqua.ru

Водоснабжение: горячее и холодное.

Поиск Лекций

Для повышения надежности холодного водоснабжения в зданиях до 250 м предусматривают не менее двух вводов от независимых водопитателей (отдельных линий наружной кольцевой водопроводной сети ХВС), при большей высоте каждый ввод прокладывается в две линии, каждая из которых должна быть рассчитана на пропуск не менее 50 % расчетного расхода.

С целью повышения надежности и обеспечения бесперебойности в работе горячего водоснабжения во всех высотных жилых домах предусматривают дополнительно к скоростным водоводяным водонагревателям установку емкостных электроводонагревателей, включающихся во время отключения теплосети на плановые профилактические работы или аварии. Объем этих резервных водонагревателей подбирается из расчета полуторачасового пикового расхода горячей воды. Мощность нагревательного элемента назначается таким образом, чтобы время нагрева данного объема воды составляло 8 часов – это промежуток между пиковыми утренним и вечерним водозаборами.

Как правило, резервных электроводонагревателей много (есть объекты, где их количество достигает 13 шт.), и для стабильности их работы следует включение водонагревателей осуществлять по схеме с противоточным движением воды. Если по подключении горячей воды водонагреватель стоит первым, по подводу нагреваемой воды он должен быть последним. Рабочее давление электроводонагревателей не превышает 7 атм. Этим обуславливается высота зоны систем водоснабжения. Поэтому и необязательно, чтобы количество зон в системах водоснабжения совпадало с отоплением. Так, в 50-этажном жилом доме по ул. Пырьева предусматривается по вертикали 3 зоны для системы отопления и 4 – для горячего и холодного водоснабжения (рис. 2). У систем ГВС количество зон совпадает для возможности осуществления их резервирования.

Рисунок 2 Зонирование инженерных систем

Другой особенностью системы горячего водоснабжения перечисленных высотных зданий является то, что независимо от числа зон устанавливается единый теплообменник на всю систему, и затем отдельными повысительными насосными станциями горячая вода закачивается в соответствующую зону. Также и по холодной воде рядом находятся свои повысительные насосные станции на каждую зону. Это повышает надежность системы водоснабжения, позволяя в нештатных ситуациях осуществлять водоснабжение по трубопроводам горячей воды.

Подключение циркуляционных трубопроводов разных зон к общей гребенке происходит через узел, включающий в себя, кроме запорной арматуры и обратного клапана, регулятор давления «после себя» и регулятор расхода. Такая схема была принята после множества проб и ошибок.

Сначала устанавливались регулирующие клапаны с электрическим управлением. В процессе эксплуатации выяснилось, что их скорости срабатывания не хватает для нормальной работы. Требовалось найти оборудование, способное более оперативно а реагировать на изменение давления в циркуляционном трубопроводе. В результате были выбраны регуляторы давления прямого действия. Первоначально их поставили без регуляторов расхода, но поскольку циркуляционные насосы способствуют завоздушиванию, данные регуляторы давления начали работать как дроссели – с недопустимыми шумами. Для устранения этого дефекта систему пытались отрегулировать более тщательно, но затем поставили регуляторы расхода, после чего описанный эффект исчез.

Чтобы изменение давления в городском водопроводе не влияло на стабильность поддержания давления насосными станциями, на вводе водопровода

установлен регулятор давления «после себя». Если до установки этого регулятора разброс давлений составил 0,6–0,9 атм., то после установки он стабилизировался на уровне 0,2–0,4 атм.

На вводе горячего водоснабжения (после теплообменников, перед насосной станцией каждой зоны) также установлены свои регуляторы давления «после себя», благодаря которым исключаются ложные срабатывания обратных клапанов и включение резервных насосов без особой на то необходимости.

Система водоснабжения, как правило, организуется с горизонтальной поквартирной разводкой. Такое решение успешно реализовано в высотных жилых комплексах «Воробьевы Горы», «Триумф Палас» и на ул. Пырьева. В этом случае стояки системы водоснабжения проложены в лестнично-лифтовом холле, откуда обеспечивается ввод в квартиру трубопроводов горячей и холодной воды. Система оснащена счетчиками холодной и горячей воды, которые вместе с фильтрами и регуляторами давления установлены в распределительных шкафах в лестнично-лифтовом холле. Во избежание перетока воды (из холодной магистрали в горячую и наоборот), возникающего в результате неправильной эксплуатации сантехнического оборудования, на вводах в квартиры на подающих трубопроводах холодной и горячей воды устанавливаются обратные клапаны.

Разводка трубопроводов от стояков до квартир и в квартирах выполняется из труб сшитого полиэтилена (РЕХ-труб). В квартирах целесообразно применять коллекторную разводку, когда к каждому водоразборному прибору вода подается от коллектора по отдельной трубе, это сводит к минимуму влияние соседних приборов друг на друга (при включении одного смесителя меняется температура излива на другом). Стояки прокладываются из стальных труб, и так же, как в системе отопления, стояки горячего водоснабжения оборудуются компенсаторами и неподвижными опорами. Расчетная циркуляция в объем 40 % от расчетного водоразбора выставляется при помощи регулирующей и балансировочной арматуры.

При горизонтальной разводке системы горячего водоснабжения можно отказаться от установки полотенцесушителей. Опыт эксплуатации показал, что даже в зданиях, оборудованных полотенцесушителями, до 70 % владельцев квартир не пользуются ими. Они либо оставляют ванную комнату вообще без полотенцесушителей, либо пользуются электрическими полотенцесушителями. Использование электрических полотенцесушителей, с точки зрения владельца квартиры, более удобно, поскольку он включается только по мере необходимости.


Рекомендуемые страницы:

poisk-ru.ru

Горячее и холодное водоснабжение: новый порядок подключения дома

В предыдущей статье мы выяснили, на каких условиях подписывается договор на подключение к горячему или холодному водоснабжению и водоотведению. Сегодня разберёмся, какие изменения ПП РФ N 778 внесло в порядок подключения дома к ГВС или ХВС и когда можно считать такие работы полностью завершёнными.

Зачем приняты поправки

В 2015 году Правительство РФ утвердило План мероприятий (Распоряжениe от 13.08.2015 N 1554-р) по подготовке государственных актов и законов, которые помогут участникам строительного рынка избежать долгих и нередко дублирующих друг друга процедур при оформлении документов.

Цель этого плана – улучшить взаимодействие между застройщиками и ресурсоснабжающими организациями, создать благоприятный климат в жилищной сфере. И, как итог, построить как можно больше современных домов и избавиться от ветхого и аварийного жилья.

ПП РФ N 778, вступившее в силу 14 июля 2017 года, также стало частью плана. Оно упрощает порядок подключения объектов капитального строительства к системам горячего, холодного водоснабжения и водоотведения.

Как включить двор в программу благоустройства в 2017 году

Как раньше выглядел порядок подключения к ГВС и ХВС

Для подключения дома к ГВС и ХВС владельцам зданий и управляющим организациям раньше приходилось оформлять большой пакет документов.

Перед подачей заявления на подключение требовалось получить:

  • технические условия на подключение дома к системам горячего и холодного водоснабжения и водоотведения;
  • технические условия на проектирование узла учёта воды, если такое проектирование необходимо.

После заключения договора на подключение (техническое присоединение) застройщик и РСО должны были также подписать:

  • акт о разграничении балансовой принадлежности, эксплуатационной ответственности;
  • акт о технической готовности объектов централизованной системы горячего водоснабжения;
  • акт о промывке и дезинфекции внутриплощадочных и внутридомовых сетей и оборудования объекта;
  • акт о готовности внутриплощадочных и внутридомовых сетей и оборудования объекта;
  • акт допуска узла учёта воды и сточных вод к эксплуатации.

Без этих документов работы по подключению коммуникаций нельзя было считать завершёнными.

В России будет действовать обязательная сертификация батарей

Как теперь осуществляется подключение

Обновлённые постановления ПП РФ от 29.07.2013 N 642 и N 644 упразднили эти акты. Теперь все данные, которые в них содержались, прописываются  в одном акте – о подключении (техническом присоединении) дома.

По новым правилам в документе необходимо указывать адрес, наименование объектов и оборудования, по которым определяются границы балансовой принадлежности и эксплуатационной ответственности РСО и заказчика, а также схему этих границ. Кроме того, исполнитель работ должен подтверждать готовность внутриплощадочных и внутридомовых сетей и оборудования объекта к подключению.

При проведении в дом холодной воды в акте нужно отобразить информацию о мероприятиях по промывке и дезинфекции внутриплощадочных и (или) внутридомовых сетей и оборудования. При этом необходимо указать:

  • результаты анализов качества холодной воды, отвечающие санитарно-гигиеническим требованиям;
  • сведения об определенном на основании показаний средств измерений количестве холодной воды, израсходованной на промывку.

Ещё в акте о подключении прописывается информация о допуске к эксплуатации узла учёта, как того требуют Правила организации коммерческого учёта воды, сточных вод (ПП РФ от 4.09.2013 N 776).

Строкой ниже фиксируются основания для допуска:

  • результаты проверки узла;
  • ответственные за проверку должностные лица и их контакты;
  • показания приборов учёта на момент завершения процедуры допуска узла учёта к эксплуатации;
  • места на узле учёта, в которых установлены контрольные одноразовые номерные пломбы (контрольные пломбы).

Если застройщик хочет спроектировать новый узел учёта воды во время строительства, ему не нужно получать технические условия на такое проектирование. Достаточно обозначить требования к узлу учёта в выдаваемых РСО условиях подключения (технологического присоединения) объекта.

Когда все необходимые проверки оборудования и сетей прошли, проведена их промывка и дезинфекция, установлены пломбы на приборах учёта, ресурсоснабжающая организация и абонент подписывают акт о подключении объекта к системам водоснабжения и водоотведения. Именно этот документ служит свидетельством того, что все обязательства по договору были выполнены в полном объёме.

roskvartal.ru

Cистема горячего водоснабжения: способы организации

Элементы горячего водоснабжения

Распространенным сегодня способом получения горячего водоснабжения (ГВС) является использование магистрали тепловой сети. Используются два типа извлечения тепла – открытый и закрытый. До конечного же потребителя нагретая вода доставляется по циркулярному и тупиковому трубопроводу.

Основные способы создания ГВС

Получить горячую воду можно от централизованного источника или индивидуального. В первом случае нагретая вода поступает в жилые дома и организации по тепловой магистрали, а во втором используются персональные водонагреватели для подъезда, частного дома или отдельной квартиры.

Источником тепла для нагрева магистральной воды являются тепловые станции, котельные. Таким способом можно прокачать большие объемы воды, поэтому централизованная магистраль применяется для снабжения многоквартирных домов и целых микрорайонов. По способу извлечения тепла от магистрали системы ГВС делятся на открытые и закрытые.

Котел для горячей воды

Открытая система теплоснабжения

На улицах городов можно встретить трубы большого диаметра, укутанные в теплоизолятор – это и есть теплосеть. По ним течет горячая вода, нагретая на тепловой станции. К каждому, например, жилому дому, от такой трубы через подстанцию (ЦТП) проходит ответвление. По нему вода попадает в систему центрального отопления – батареи. В открытой системе ГВС горячая вода в водопроводный смеситель на кухне или в ванной поступает из того же источника, что и в батарею. Температура в системе ГВС может колебаться от +50˚С, до +75˚С. Но в магистрали она обычно намного выше, поэтому допускается ее смешивание с холодной водой. Такая процедура технически не всегда возможна, поэтому часто, особенно холодной зимой, температура горячей воды из крана близка к критической.

Открытый способ получения ГВС считается самым простым: нет необходимости в дополнительных элементах нагрева. При этом для соблюдения санитарных норм часто приходится очищать воду от загрязнений. Их наличие хорошо заметно при первом включении пробного отопления: вода в горячий кран приходит такая же, как и пропускаемая через окисленные после летнего простоя батареи. Качество получаемой воды напрямую зависит от износа отопительного оборудования и наличия фильтрующих элементов. Несмотря на это, открытая система довольно распространена благодаря ее массовому применению в советское время.

Закрытая система теплоснабжения

Этот метод также использует тепловую магистраль, как и описанный выше. Разница состоит в способе нагрева: если в открытом вода нагревается на ТЭЦ и напрямую поступает в дом, то при закрытом она имеет отдельный, выделенный контур. В него закачивается очищенная холодная вода, которая проходит через нагревательные теплообменники. Они в свою очередь забирают тепло от магистральной воды, нагретой ТЭЦ. Той самой, которая напрямую подается при открытом способе ГВС. Возможны и иные источники тепла, но самым распространенным является конвекция, передача тепла от ГВС открытого типа.

При таком способе качество воды никак не зависит от труб центрального отопления. Для закрытого метода необходимо наличие теплообменников, дополнительных насосов, что повышает себестоимость при переходе с открытого типа на закрытый. Но возможна и последующая экономия из-за стабильности заданных температурных режимов: в открытом типе часто приходится излишне греть магистральную воду из-за ее разделения для нужд отопления и бытовых целей. Также выигрывает закрытая система по органолептическим и бактериологическим показателям. Температура воды в доме всегда стабильная и не зависит от температуры воздуха зимой, как в открытом методе получения ГВС. Однако приготовить горячую воду мало, надо ее еще без потерь доставить в дома или квартиры. Сегодня существуют два варианта подачи – циркулярный и тупиковый.

Схема горячего водоснабжения

Циркулярный способ подачи

В нем нагретая жидкость постоянно циркулирует по замкнутому кругу ТЭЦ или котельная, магистраль, подстанция, водопровод и назад. Сделано это по ряду причин, среди которых большое количество абонентов, потери тепла при простое воды. На практике такой способ позволяет получить из крана горячую воду моментально. Она всегда в пути и готова к использованию. При ее остановке произойдет остывание, что чревато большими потерями. В высотных домах для этого используется разделение стояка на блоки или дополнительные насосы.

Возможны при циркулярном способе и небольшие трудности: все владельцы полотенцесушителей в ванной комнате знают о невозможности уменьшить их жар в летнее время года: нагретая вода в них циркулирует круглосуточно и круглогодично. Единственным способом корректировать температуру этого устройства будет монтаж крана-регулятора и врезка дополнительной трубы, по которой жидкость будет течь при закрытом кране на полотенцесушителе.

Тупиковый способ подачи

Здесь система горячего водоснабжения работает менее эффективно: потребитель имеет законченный, тупиковый водопровод. В нем присутствуют только подающие воду трубы, лишенные возвратного контура. Нагретая жидкость движется при открытии крана смесителя, а при его закрытии вода в трубе останавливается и постепенно остывает. На практике это означает, что при длительном, в частности ночном, бездействии смесителя из крана сначала потечет прохладная вода и только потом горячая. Тупиковый способ подачи обычно используется в частных домах, подключенных к водопроводу. В последнее время именно тупиковый метод подключения стал популярным из-за распространения индивидуальных нагревателей – бойлеров.

Локальные системы ГВС

Бойлер для горячей воды является альтернативой любой системе ГВС при ее отсутствии или запасным вариантом на случай традиционного летнего отключения. Источником тепловой энергии является газ или электричество. Также бойлеры подразделяются на проточные и накопительные. В первом случае холодная вода из крана пропускается через нагреватель и сразу выводится наружу. Второй более основательный, и в нем нагретая вода до желаемой температуры хранится в резервуаре емкостью до 200 л. Слив ее производится через обычный смеситель, который подключен через запираемый разветвитель на бойлер и магистральный горячий водопровод.

Локальные системы ГВС могут применяться и на весь многоквартирный дом в индивидуальном порядке. Такое иногда используется в новостройках, которые оборудованы автономным тепловым пунктом. По сути это один большой бойлер на весь дом. Такая независимая система позволяет экономить на транспортировке горячей воды по длинной магистрали и практически исключает традиционные летние отключения на регламентные работы.

Какая бы система горячего водоснабжения не использовалась, каждая из них обладает плюсами и минусами. На качество горячей воды могут влиять не только наличие/отсутствие тупикового водопровода, но и давление холодной воды в магистрали. При его увеличении и плохой работе смесителя порой трудно добиться идеального баланса холодной и горячей воды на выходе. Если в доме часто случаются отключения ГВС, то стоит приобрести и установить бойлер: его присутствие поможет комфортно пережить время ремонта тепловой магистрали.

domoved.msk.ru

Горячее и холодное водоснабжение

03 авг, 2018

Комментариев: нет

Потребители в здании обеспечиваются холодной и горячей водой благодаря специальным системам, подающим воду из внешних сетей. Продуманные системы автономного водоснабжения – это возможность комфортного использования всех благ цивилизации. И именно поэтому важно внимательно отнестись к техническим и функциональным особенностям в данном деле.

Система холодного водоснабжения обеспечивает подачу воды с температурой до 30 градусов тепла, система горячего водоснабжения обеспечивает подачу воды с температурой в 50-75 градусов. Реки, озёра, водохранилища, а также подземные воды являются источниками холодного и горячего водоснабжения. Что примечательно – в них подаётся одна и та же вода. А вот система горячего водоснабжения подразумевает под собой применение качественных и мощных устройств для подогрева холодного водоснабжения непосредственно в доме. Но важно устройства подбирать из соображений надобности, мощности и основных технических параметров.

Погодные условия и расположение водного источника имеет непосредственное влияние на температуру подаваемой воды в системе холодного водообеспечения. В случае, если источником воды выступают поверхностные водоёмы, то вполне естественно, что в летний период времени температуры подаваемой воды может превышать отметку в 25 градусов.

В настоящее время существуют следующие системы водоснабжения: водоснабжение для хозяйственно-питьевых нужд; водопровод для обеспечения противопожарной безопасности; водоснабжение, призванное удовлетворять потребности промышленных объектов; водоснабжение для полива.

В сфере строительства коммуникаций для жилого дома, делового офиса или же промышленного предприятия водоснабжение горячей и холодной водой обладает особ важным значением.



akbarsaero.ru

Горячее водоснабжение

Горячее водоснабжение

Сегодня невозможно представить комфортную квартиру хороший дом без горячей воды. Качественная организация системы горячего водоснабжения нужна как для бытовых нужд, так и для соблюдения гигиенических мероприятий. Вечерняя расслабляющая ванна или утренний теплый душ стали привычными ежедневными процедурами для многих жильцов.

Однако мало кто разбирается и понимает, как организуется горячее водоснабжение. Чтобы понять этот вопрос, необходимо рассмотреть важные требования при создании проекта системы, методы контроля ее состояния. Для этого нужно разобраться в главных принципах функционирования горячего водоснабжения.

Видео: Горячее водоснабжение с рециркуляцией

Наиболее популярным на сегодняшний день методом получения горячей воды является применение системы тепловой сети. Применяется два вида получения тепла – закрытый и открытый. До потребителя горячая вода поступает по тупиковому и циркулярному трубопроводу.

Способы получения горячей воды

Нагретую воду можно получить от централизованной магистрали или индивидуального источника. По первому методу горячая вода поступает в жилые помещения и организации по центральной магистрали, а при индивидуальном способе применяются персональные нагреватели воды для отдельной квартиры, загородного дома или подъезда.

Источником теплоты для нагревания воды в магистрали являются котельные или тепловые станции. Таким образом, можно прогнать большой объем воды. Центральная магистраль используется для снабжения многоэтажных домов, и даже микрорайонов. По методу получения тепла централизованным способом системы разделяют на:

  • открытые;
  • закрытые.

Основной задачей системы ГВС является обеспечение горячей водой с необходимым параметром температуры производственных и жилых помещений. При этом нужно учитывать качество воды, параметры ее давления и метод нагревания до необходимой величины. В зависимости от способа нагревания система ГВС делится на два вида:

  1. Центральная система. Нагревание воды осуществляется на подстанциях, и далее по трубам подается к потребителю.
  2. Автономная или локальная. Для нагревания до необходимой величины монтируются специальные нагревательные устройства – котлы, газовые колонки, бойлеры накопительного или проточного действия. Такой вид создания системы снабжением горячей водой служит для небольших помещений – дома или квартиры.

Рассмотрим эти системы более подробно, чтобы понять, чем они отличаются и как функционируют.

Открытая система

Часто на городских улицах можно увидеть большие трубы, утепленные специальным материалом, и составляющие тепловую сеть. По ним проходит горячая вода, которая получила тепло на тепловой станции. К жилым домам и другим объектам вода поступает от такого большого трубопровода через подстанцию, и образует ветку. По ней вода поступает в отопительную систему и радиаторы отопления, установленные в жилых помещениях.

В открытой системе нагретая вода поступает в кухонный смеситель или ванную приходит из того же места, что и в радиатор отопления. Температура в магистрали может изменяться от +50 до +75 градусов. Но в центральном трубопроводе она чаще всего значительно выше. Поэтому ее можно смешивать с холодной водой. Такая возможность не всегда имеется по техническим причинам, поэтому в зимний период температура воды в кухонном смесителе доходит до предела.

Открытый способ является наиболее простым, так как не требуются вспомогательные устройства для нагревания. Для соблюдения санитарных правил на горячее водоснабжение СП (для просмотра Свода правил можно пройти по ссылке) часто приходится организовывать очистку воды от примесей, которые заметны при первоначальном запуске отопления: вода в кухонный смеситель поступает та же самая, что и в отопительные радиаторы.

Качество горячей воды зависит от изношенности отопительных сооружений и наличия фильтров. Но, даже с учетом этих особенностей, открытая система стала популярной еще со времен Советского Союза.

Закрытая система

Такой способ также задействует тепловую центральную систему, как и рассмотренный выше. Отличие состоит в методе нагревания. Если при открытой системе вода нагревается на тепловой станции и непосредственно приходит в жилое здание, то при закрытой системе вода поступает по отдельному контуру. В него поступает холодная очищенная вода, проходящая сквозь специальные теплообменники. Они получают тепло от централизованной системы, которая нагревается на тепловой станции, той самой, откуда подается при открытой системе снабжения горячей водой.

Возможно, использование и других источников тепла. Однако наиболее популярной стала конвекция и подача тепла от системы открытого вида. При закрытом типе системы на качество воды не влияют трубопроводы центральной системы. Для закрытого способа нужно иметь теплообменники, вспомогательные насосные станции, что увеличивает стоимость при изменении с открытого на закрытый вид.

Однако в последующем можно экономить ввиду стабильности режимов температуры: в открытой системе часто необходимо нагревать централизованную воду ввиду ее разъединения на отопительные и бытовые нужды. Также преимущество имеет закрытый способ по бактериологическим и органолептическим показателям.

Поэтому температура горячей воды в жилом помещении всегда стабильная. На нее не влияет температура зимнего воздуха, в отличие от открытого способа получения горячей воды. Но нагреть воду недостаточно, необходимо ее доставить без потерь в жилые помещения и организации. На сегодняшний день имеется два способа подачи воды:

  1. Циркулярный способ.
  2. Тупиковый способ.

Циркуляционный способ

По такому методу горячая вода постоянно циркулирует по системе замкнутого типа: тепловая станция – центральная система – подстанция – водопровод – и возвращается обратно. Это осуществляется в связи с некоторыми причинами:

  • большое количество потребителей;
  • охлаждение воды при простое системы;
  • другие возможные причины.

Практика показывает, что такой метод дает возможность быстро получить горячую воду из кухонного смесителя. Она всегда находится в горячем состоянии и готова к применению. При остановке системы вода будет остывать, что приведет к большим потерям тепла. В многоэтажных домах для этого применяется разветвление стояка на дополнительные насосы или блоки.

При таком способе возможны некоторые затруднения: всем известна проблема, состоящая в том, что в ванной комнате полотенцесушители греют в летнее время, и уменьшить их температуру нет возможности. Горячая вода в них находится постоянно в любое время. Можно сделать корректировку нагревания установкой регулирующего крана и добавлением трубы, по которой вода будет проходить при закрытом кране.

Тупиковый способ

При таком методе система ГВС действует с меньшей эффективностью, так как потребитель снабжен окончательной тупиковой водопроводной системой. В ней имеются только подающие трубы, не оснащенные обратным контуром. Горячая вода поступает при открытии смесителя. Когда он закрыт, вода в трубопроводах останавливается и медленно остывает.

Практически это выглядит так, что при долговременном, например, ночном бездействии крана, сначала будет поступать холодная вода, а через некоторое время горячая. Тупиковый метод подачи чаще вего применяется в собственных домах, которые подсоединены к водопроводу. Сегодня именно тупиковый способ стал наиболее распространенным ввиду популярности индивидуальных бойлерных электронагревателей.

Центральная и автономная ГВС

Каждый из видов имеет свои достоинства и отрицательные факторы. Центральная система для потребителя более удобна, если ее действие постоянно и удовлетворяет нормативам температуры и качества воды. Но такие условия в нашей стране не всегда соблюдаются, и больше похожи на исключение, чем на естественные условия.

Центральная система не всегда обеспечивает надежность комфорта в жилом помещении, а часто является «головной болью» для жильцов. В большей степени это зависит от исполнительности местных начальников, контролирующих и регулирующих органов.

Автономный метод требует больших расходов, так как необходимо устанавливать специальные сооружения, укладку труб водопровода. Но его эксплуатационные качества и степень комфорта значительно больше центральной системы. Потребитель может самостоятельно установить уровень температуры, и контролировать потребление теплоносителя.

Требования, предъявляемые к горячей воде

Частые плановые отключения и малый режим температуры являются главными отрицательными факторами центрального снабжения горячей водой. Такие случаи возникают часто, но по законодательству их периодичность регламентирована. Существуют следующие нормативы:

  1. Температура горячей воды не должна уменьшаться ниже +40 градусов, с точностью до 5 градусов.
  2. Общее время отключения горячей воды не должно превышать восьми часов в течение месяца.
  3. Наибольший срок проведения работ по профилактике системы в летнее время равен 14 суткам.

Состав воды должен обязательно соответствовать СанПиН 2. 1. 4. 2496 – 09. Для выполнения контроля потребления теплоносителя монтируют специальные устройства. Их могут устанавливать только работники управляющей компании, с которой заключено соглашение на поставку в жилое помещение горячей воды.

Виды локальных систем

Практическая реализация таких систем возможна только при профессиональном подходе к этапам работ. Для создания проекта необходимо знать главные типы локальных систем, их эффективность работы, влияние технических параметров.

Накопительная система

В бойлер накопительного типа осуществляется забор воды из наружного источника, и дальнейшее ее нагревание до необходимой температуры. Схема системы подачи нагретой воды такого вида используется для коттеджей и загородных домов.

Современные устройства бойлеров оснащены вспомогательными опциями:

  • несколько рабочих режимов – наиболее экономичный, оптимальный и «максимум». Также можно настроить выдержку начала нагревания;
  • теплоизоляционный материал корпуса гарантирует сохранение тепла, что прямо влияет на потребление электрической энергии;
  • большой ассортимент моделей, которые отличаются по объему, функциональности и эксплуатационным параметрам.

Для достижения необходимого значения температуры применяют электрические нагреватели – ТЭНы.

Проточная система

В больших жилых домах распространено использование проточных бойлеров. В зависимости от вида оборудования имеются следующие разновидности подобных водонагревателей:

  • проточные нагреватели;
  • двухконтурные котлы.

Вместо теплоносителя может применяться электрическая или тепловая энергия, появляющаяся при сгорании газового топлива. Последний метод является наиболее подходящим, так как он не слишком затратный по финансам и эффективный ввиду малой инерционности.

Учет горячего водоснабжения

Коммерческий учет горячей воды проводится на основании законодательных документов. Постановление Правительства №1034 от 18.11.2013 предусматривает организацию учета теплоносителя теплоснабжающими организациями и потребителями тепла.

Такой учет должен проводиться с помощью специальных счетчиков. При этом законодательство допускает установку счетчиков для контроля теплоносителя на узле.  В том числе счетчики устанавливаются для дистанционного определения показателей, не влияющих на выполнение коммерческого учета тепла, и на точность и качество замеров.

При монтаже оборудования дистанционного действия доступ к такой системе может быть получен теплоснабжающей организацией или жильцами на условиях договора. Коммерческий учет тепла включает процедуру периодического снятия показаний счетчиков. По законодательству, если технические параметры узлов учета дают возможность применения телеметрических систем ,то выполняется монтаж специальных систем, которые передают показания счетчиков дистанционно.

В таком случае разрешается, чтобы тепловые счетчики, снабженные стандартными протоколами, оснащались вспомогательными устройствами, дающими возможность выполнять дистанционное снятие показаний в автоматическом режиме.

Какую систему ГВС выбрать?

Независимо от вида системы ГВС, в ней должны соблюдаться нормативы, выполняться непосредственные задачи и быть безопасными для потребителя. Каждая из них имеет достоинства и отрицательные моменты. Качество горячей воды зависит не только от давления воды в системе, но и от наличия тупикового водопровода.

При повышении давления и недостаточной работе смесителя трудно достичь необходимого баланса горячей и холодной воды на выходе. Если в жилом помещении часто бывают отключения горячей воды, то целесообразно купить и установить водонагреватель. При его наличии можно комфортно пережить период ремонта тепловой сети.

Facebook

Twitter

Вконтакте

Google+

voday.ru

Горячее и холодное водоснабжение | Санекст

Трубы SANEXT PEX/EVOH  оптимально подходят для монтажа систем водоснабжения – горячего и холодного, питьевого и хозяйственного назначения в общественных и производственных зданиях, многоэтажных жилых комплексах и индивидуальных домах. Прежде всего, горизонтальных систем с поквартирной разводкой. Преимущества таких систем водоснабжения:

  • Поквартирная система водоснабжения позволяет службе эксплуатации отключить только одну квартиру, например, в случае аварии или при необходимости ремонта.
  • Внешний вид помещения – отсутствие стояков в квартире, скрытая прокладка.
  • Независимость разводки от других квартир предполагает возможность индивидуального проектирования водоснабжения квартиры в зависимости от пожеланий ее владельца.
  • Ремонтопригодность системы – скрытая прокладка в гофре позволит, при необходимости, произвести замену поврежденного участка трубы без вскрытия конструкции стены или пола.
  • Срок службы поквартирной системы примерно в 2 раза выше за счет материалов (расчетный срок службы системы около 50 лет).

В последнее время наряду с традиционной тройниковой схемой разводки труб применяется коллекторная (лучевая) схема. Оба варианта обладают своими преимуществами и недостатками. Возможен монтаж смешанной системы.
При тройниковой разводке уменьшается общий метраж трубы, но увеличивается количество фитингов и типоразмеров труб – это усложняет монтажные работы. При коллекторной (лучевой) схеме увеличивается расход трубы, но все места соединений труб (у коллектора и смесителя) остаются доступными – при необходимости (например, при обнаружении протечек или проведения ремонта в помещении) любой из лучей системы можно отключить, а дефекты можно быстро обнаружить и устранить. Уменьшается количество фитингов. Используются трубы меньшего диаметра, что позволяет сделать тоньше стяжку, сохранив жилой объем помещения. Кроме того, в коллекторной схеме не возникает резких перепадов в подаче воды при одновременном использовании нескольких сантехнических приборов, как это происходит при тройниковой разводке, (не меняется напор и температура воды при включении других кранов в квартире).
В целом, и лучевая, и периметральная разводка обе работают хорошо, но лучевая предпочтительнее для больших площадей.

___________________________________________________________________________________________________

Горячее и холодное водоснабжение

sanext.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
