Замена кранов на батареях отопления: как производится замена своими руками, инструкция по монтажу, фото и видео

Содержание

как производится замена своими руками, инструкция по монтажу, фото и видео

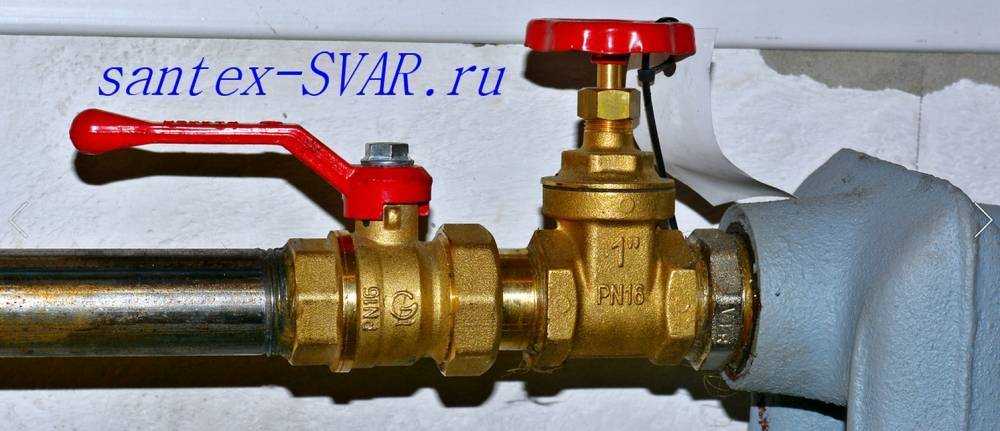

Запорная и регулирующая арматура, которую в обиходе часто называют кранами, является важнейшей частью любой отопительной системы. Ошибки при выборе или установке этих устройств очень часто не ограничиваются ухудшением рабочих показателей системы отопления, но приводят к аварийным ситуациям с весьма ощутимыми последствиями. Бьющая с сильным напором из лопнувшего или сорванного крана горячая вода успеет принести немалый ущерб, пока система будет полностью отключена, а в худшем случае дело может окончиться ожогами и другими травмами. Поэтому к выбору, установке и эксплуатации арматуры следует подходить очень обстоятельно. О том, как правильно делать все это, мы и поговорим.

Назначение арматуры

Установленный вблизи радиатора кран может выполнять одну из следующих функций:

  1. Изменение количества поступающего в радиатор теплоносителя. Таким образом регулируют теплоотдачу батареи, а соответственно, и температуру в помещении;
  2. Полное отключение радиатора от системы отопления.
    Чаще всего это делают для проведения ремонтных работ;
  3. Сброс рабочей среды. Производится при выполнении ремонта или для промывки батареи;
  4. Сброс воздуха.

Поскольку перепад давления в системе отопления весьма незначителен, даже небольшая воздушная пробка способна остановить циркуляцию теплоносителя. Стравливая воздух, мы устраняем причину затора и восстанавливаем функционирование системы.

В квартирах и частных домах на радиаторах систем отопления устанавливают шаровые вентили. Такой вентиль еще называют пробковым. Внутри него имеется металлический шар, вращающийся вокруг оси, перпендикулярной оси трубопровода. В шаре выполнено сквозное отверстие, сечение которого равно сечению трубопровода (диаметр самого шара превышает просвет трубопровода). Вращая рукоятку, пользователь поворачивает шар, при этом ось проделанного в нем канала либо совмещается с осью трубы (вода течет через кран), либо занимает перпендикулярное ей положение (вода через кран не поступает).

Герметичность посадки шара в седле обеспечивается покрывающей его пластиковой оболочкой.

Шаровый вентиль — наиболее популярный тип запорной арматуры для трубопроводов диаметром менее 50 мм. Главное их преимущество — скорость: перекрыть поток воды в трубопроводе можно одним движением, повернув вентиль на 90 градусов. Принцип устройства крана исключает протечки через отверстие для штока, поэтому в нем нет необходимости устанавливать сальник, который периодически приходилось бы менять. Благодаря появлению новых материалов и технологий все недостатки, которые были свойственны пробковым кранам в прошлом, в современных моделях устранены. Сегодня это надежные, практичные и долговечные устройства, с которыми очень легко работать.

Другие виды

Рассмотрим винтовые вентили, кран Маевского, промывочный кран, дроссель и термостатическую головку более подробно.

Винтовой вентиль

Рабочим органом такого вентиля является шток с закрепленным на его конце клапаном. На штоке нарезана резьба, поэтому при вращении барашка с гайкой он может двигаться вверх и вниз. При крайнем нижнем положении штока находящийся на его конце клапан перекрывает отверстие — седло, препятствуя таким образом движению потока воды.

Опытные сантехники не рекомендуют применять данный тип кранов на батареях отопления. Со временем сальник, установленный для герметизации отверстия штока, начинает подтекать. Клапан тоже рано или поздно даст течь: латунный — из-за отложения солей, имеющий резиновую прокладку — из-за разрушения резины в горячей воде. Более надежными являются клиновидные латунные клапаны, но и они не идеальны: при чрезмерном усилии такой клапан может заклинить в седле.

В отличие от шаровых кранов, винтовой вентиль следует устанавливать только в том направлении, которое указано стрелкой на его корпусе. Если деталь будет установлена в обратном направлении, напор воды довольно быстро сорвет клапан.

Если вентиль закручен не до конца, то клапан, неплотно перекрывающий седло, начинает вибрировать. Это становится причиной череды гидравлических ударов, сопровождающихся характерным звуком. Как известно, гидроудары являются нежелательным явлением, поскольку могут приводить к разрушению оборудования и деталей трубопровода.

Кран Маевского

Данный тип арматуры применяется для сброса воздуха, образующего пробку в батареях отопления. Кран Маевского — довольно надежное устройство, его замена или ремонт требуются крайне редко. Кран снабжен резьбой, посредством которой осуществляется его установка в пробку радиатора. В подавляющем большинстве современных моделей шток проворачивается отверткой, но встречаются экземпляры, которые открываются/закрываются только специальным ключом. Их монтаж не рекомендуется, поскольку ключ, в котором возникает необходимость только один раз в год, быстро теряется.

При покупке кран Маевского следует внимательно проверять, поскольку в некоторых моделях шток можно полностью выкрутить. Если это случайно произойдет во время промывки батареи отопления, вернуть его на место уже не получится из-за напора горячей воды. В этом случае придется отключать весь стояк.

Промывочный

В продаже эти краны, имеющие сварной корпус из стали, встречаются довольно часто, но специалисты считают их ненадежными из-за резиновой прокладки, которая может разрушиться во время промывки радиатора. Вращение штока производится газовым ключом или плоскогубцами.

Дроссель

С помощью этого крана можно менять объем теплоносителя, поступающего в радиатор. Регулировка осуществляется вручную.

Термостатическая головка

По своей функции это устройство абсолютно аналогично предыдущему, только здесь пропускная способность регулируется автоматически с помощью термостата, который таким образом поддерживает требуемую температуру в помещении. По принципу устройства термостатические головки делятся на механические и электронные.

Монтаж

В отопительных системах жилых домов, где применяются в основном трубы малых диаметров, установка кранов на батареи выполняется посредством резьбовых соединений. Наиболее удобным признан тип соединения, называемый в обиходе «американкой». Деталь арматуры снабжена одной или двумя накидными гайками, каждая из которых охватывает присоединительный хвостовик и может вокруг него свободно вращаться. Гайка накручивается на трубу, прижимая к ней кран, при этом торец трубы упирается в установленную внутри крана прокладку. Установка арматуры на «американку» осуществляется проще, чем на муфтовое соединение, при этом вентиль может быть расположен довольно близко к стене.

Кран на «американке».

Для того чтобы разобрать соединение, достаточно открутить гайку с одной стороны. Это позволяет, к примеру, демонтировать батареи отопления для ремонта или доступа к находящемуся за ними участку стены без отключения всего стояка. Замена кранов на «американке», как и монтаж, требует минимальных усилий. Большинство «американок» имеет форму шестигранника, их установка на батареях выполняется с помощью обычного гаечного ключа. Но в некоторых моделях гайка снабжена двумя выступами, для которых предусмотрен специальный ключ. Первый вариант, несомненно, более удобный, поскольку гаечные ключи в домашнем хозяйстве используются довольно часто, а потому всегда находятся под рукой.

При первой установке крана для батареи отопления все резьбовые соединения собирают без уплотнения. Таким способом выясняют, хорошо ли детали подходят друг к другу и насколько свободно они двигаются. Зная это, можно определить количество уплотняющего материала, которое понадобится для данного резьбового соединения. Недостаток уплотнителя приведет к появлению течи, но его избыток еще более нежелателен: во время закручивания гайка может лопнуть, единственный выход в этом случае — замена всей детали.

Способы уплотнения соединений

Если профиль резьбы не имеет острой кромки, в качестве уплотнителя можно использовать ФУМ ленту. Однако в среде опытных специалистов этот современный материал не прижился, самым надежным уплотнителем они считают лен. Тонкую прядь этого материала, собранную в жгут, наматывают на патрубок, начиная с его торца.

Направление намотки должно быть противоположным направлению резьбы. Лен должен заполнять резьбу на всю глубину, при этом каждым новым витком следует частично перекрывать предыдущий. Уплотнение будет более надежным, если резьба снабжена насечкой, препятствующей прокручиванию льняной обмотки. Резьбу детали перед установкой следует промазать упаковочной пастой «ЮниПак» или аналогичной.

Установка на полипропиленовые трубы с помощью муфт переходников.

Если система отопления выполнена из полипропиленовых труб, то металлические шаровые вентили на батареях отопления устанавливаются посредством муфт-переходников. Все резьбовые соединения в этом случае уплотняют по описанному выше способу.

Краны Маевского часто комплектуются прокладкой из резины или другого материала, поэтому в уплотнении ФУМ лентой или паклей не нуждаются.

Когда установка или замена всей запорной и регулирующей арматуры произведена полностью, необходимо выполнить пробный запуск системы. Это даст возможность проверить герметичность всех соединений и функционирование кранов в рабочих условиях.

При этом важно убедиться, что система полностью развоздушена и рабочая среда циркулирует в ней нормально. В резьбовые соединения, в которых были обнаружены протечки, следует добавить небольшое количество уплотняющего материала.

Замена кранов на трубах отопления /теплоснабжения, которые проходят через мою квартиру в многоквартирном доме

Юрий Колковский

Юрист, г. Екатеринбург

рейтинг 9.2

Эксперт

.В моей квартире стали течь краны на трубах теплоснабжения, которые проходят через мою квартиру и подходят к металлическим радиаторам отопления в моей квартире.

Иван

Здравствуйте. Отсечной вентиль является первым запорно-регулировочным краном на отводах внутриквартирной разводки от стояка горячего водоснабжения/теплоснабжения и входит в состав общего имущества многоквартирного дома, ответственность за который несет управляющая организация.

В п.5 ст.1 Постановления Правительства РФ от 13. 08.2006 №491 «Об утверждении Правил содержания общего имущества в многоквартирном доме и правил изменения размера платы за содержание и ремонт жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность» прямо указано, что первые запорно-регулировочные краны (вентили) на отводах внутриквартирной разводки от стояков относятся к общедомовому имуществу.

В состав общего имущества включаются внутридомовые инженерные системы холодного и горячего водоснабжения и газоснабжения, состоящие из стояков, ответвлений от стояков до первого отключающего устройства, расположенного на ответвлениях от стояков, указанных отключающих устройств, коллективных (общедомовых) приборов учета холодной и горячей воды, первых запорно-регулировочных кранов на отводах внутриквартирной разводки от стояков, а также механического, электрического, санитарно-технического и иного оборудования, расположенного на этих сетях.

Поэтому по общему правилу ответ на Ваш вопрос:

Кто и как должен менять текучие вентили, краны на системах теплоснабжения которые проходят через мою квартиру?

Иван

менять должна управляющая компания. Пишете заявку на замену и требуете произвести соответствующие работы в установленные сроки. При этом в случае обнаружения самовольной замены вентиля, УК, как отвечающая за общедомовое имущество многоквартирного жилого дома, должна была либо проверить его качество, либо заменить на штатный и выставить жильцу счет за такую замену. Не сделав ни того ни другого, УК приняла этот риск на себя и должна нести ответственность за качество вентиля и его надлежащую замену.

Сергей Ломакин

Юрист, г. Владимир

Здравствуйте, Иван.

В соответствии с Постановлением Правительства РФ от 13.08.2006 N 491«Об утверждении Правил содержания общего имущества в многоквартирном доме. ..….» определено, что

6. В состав общего имущества включается внутридомовая система отопления, состоящая из стояков, обогревающих элементов, регулирующей и запорной арматуры, коллективных (общедомовых) приборов учета тепловой энергии, а также другого оборудования, расположенного на этих сетях.

Т.е., трубы теплоснабжения (отопления), проходящие через Вашу квартиру относятся к общему имуществу многоквартирного дома.

Поэтому, УК, обслуживающая дом должна обеспечивать содержание общего имущества и проведение ремонта.

16. Надлежащее содержание общего имущества в зависимости от способа управления многоквартирным домом обеспечивается:
а) собственниками помещений:

путем заключения договора управления многоквартирным домом с управляющей организацией — в соответствии с частью 5 статьи 161 и статьей 162 Жилищного кодекса Российской Федерации;

то и как должен менять текучие вентили, краны на системах теплоснабжения которые проходят через мою квартиру?

Порядок моих действий для того чтобы заменили текучие вентили?

Иван

Обращаетесь в УК письменно с требованием о замене оборудования.

Иван Агибалов

Юрист, г. Москва

рейтинг 9.7

Эксперт

Здравствуйте Иван.

В настоящее время, приняты и действуют соответствующие положения ГОСТ, определяющие единую и эффективную систему управления многоквартирными домами и содержания общего имущества многоквартирных домов, обеспечивающую предоставление качественной коммунальной услуги отопления, горячего водоснабжения, безопасную эксплуатацию и комфортные условия проживания, а также выполнить требования технических регламентов, санитарно-эпидемиологических требований.

Так, согласно ГОСТ Р 56501-2015 «Услуги жилищно-коммунального хозяйства и управления многоквартирными домами. Услуги содержания внутридомовых систем теплоснабжения, отопления и горячего водоснабжения многоквартирных домов. Общие требования», следует:

3.1 заказчик: Лицо, заказывающее услуги (работы) управления, содержания системы теплоснабжения.

3.2 исполнитель: Лицо, оказывающее услуги управления многоквартирным домом.

3.5 тепловая сеть: Трубопровод централизованного теплоснабжения, технологически соединяющий источник тепловой энергии с внутридомовой системой теплоснабжения многоквартирного дома.

5.3 Технические осмотры

Технические осмотры системы теплоснабжения организуются и проводятся в соответствии с ГОСТ Р 56194.

6.2 Услуга текущего ремонта

Услуга текущего ремонта системы теплоснабжения осуществляется в соответствии с ГОСТ Р 56535.

В состав работ текущего ремонта системы теплоснабжения входят все виды работ, обеспечивающие замену частей системы теплоснабжения на новые до ее нормативного технического состояния или улучшающие их характеристики, когда объем таких работ не превышает 30 процентов от объема ремонтируемой части системы теплоснабжения.

Примечания

1 Работы текущего ремонта определяются по итогам технических осмотров или когда замена частей системы теплоснабжения определена инструкцией по эксплуатации.

2 Работы текущего ремонта формируются в план работ, который утверждается заказчиком (собственниками).

В план работ текущего ремонта включаются работы по замене на новые части системы теплоснабжения, входящие в состав общего имущества многоквартирного дома.

Прежде чем приступать к демонтажу части системы теплоснабжения, аналогичная часть (стояк — поэтажные его части, разводящий трубопровод с выводами для соединения стояков) должна быть изготовлена (собрана) из новых материалов и установлена параллельно существующей.

http://docs.cntd.ru/document/1…

Из этого следует, что по заявке заказчика (собственника), исполнителем (управляющей компанией) должен быть проведен технический осмотр, результаты которого  зафиксированы соответствующим актом, принят план проведения ремонта утвержденный в том числе и заказчиком (собственником).

Как заменить клапан радиатора: пошаговое руководство

Вернуться к руководству Content Hub

12 октября 2021 г. | Эйми Твидейл

Вы нашли неисправность в клапане радиатора? Или, может быть, вы просто делаете ремонт и хотите перемен?

Вы пришли в нужное место. В этом простом руководстве мы покажем вам, как именно заменить вентиль радиатора.

Для чего нужны 2 клапана на радиаторе?

Ваш радиатор, скорее всего, имеет 2 клапана, по одному с каждой стороны. Они немного похожи на краны и выглядят как маленькие ручки, которые можно крутить по часовой или против часовой стрелки.

Один клапан контролирует, сколько воды может попасть в радиатор. Другой контролирует, как вода выпускается. Вместе они регулируют температуру. Продолжайте читать, чтобы узнать, как определить, какой клапан какой.

Типы радиаторных клапанов: как работают радиаторные клапаны?

Ручные или термостатические радиаторные клапаны (TRV)

Клапан большего размера регулирует количество воды, поступающей в радиатор, и, следовательно, температуру в помещении.

Более простой вариант называется ручным клапаном. Обычно они выглядят очень просто, и пользоваться ими тоже просто: достаточно повернуть их по часовой стрелке на 9 секунд.0023 на и против часовой стрелки на на . Очень похоже на кран!

Термостатические вентили (см. фото ниже) немного сложнее. Используя их, вы можете повернуть клапан на желаемую температуру в помещении. Как только радиатор достигнет требуемой температуры, он останется там. (В отличие от радиаторов с ручными клапанами, которые нагреваются до тех пор, пока вы их не выключите.)

TRV могут «чувствовать» температуру в вашей комнате, поэтому они могут согреть вещи, если станет холодно, и затормозить до того, как станет холодно. очень жарко, слишком жарко.

По сравнению с ручными клапанами термостатические клапаны намного более энергоэффективны.

Запорные клапаны

Меньший клапан на вашем радиаторе известен как запорный клапан. Эта маленькая деталь выполняет важнейшую работу по поддержанию баланса радиатора, выпуская нужное количество воды.

При первой установке радиатора необходимо настроить запорный клапан. Но как только это будет сделано, вам больше не нужно будет его настраивать или возиться с ним.

В оставшейся части этого руководства мы более подробно рассмотрим, как заменить ручной или термостатический клапан.

Что не так с клапаном радиатора?: распространенные неисправности клапана радиатора

Возможно, вам придется заменить клапан радиатора, если вы обнаружите какую-либо из следующих проблем.

  • Клапан заклинило, т.е. вы не можете его повернуть
  • Из крана радиатора течет
  • Поворот клапана не влияет на температуру радиатора
  • Ваш радиатор не нагревается должным образом

Если у вас проблемы с радиатором, который недостаточно нагревается, клапан может быть не виноват. Взгляните на это руководство по распространенным проблемам с котлом, чтобы исключить любые другие проблемы. Также неплохо попробовать прокачать радиаторы.

Когда нужно менять вентиль радиатора?

Есть 3 основные причины, по которым вы можете захотеть заменить старый вентиль радиатора.

  1. Неисправен. Это очевидно: если ваш клапан застрял или не может контролировать тепло вашего радиатора, вам понадобится новый!
  2. Вы переходите с ручного клапана на TRV. Как мы упоминали выше, TRV гораздо более энергоэффективны, чем старые модели с ручным управлением.
  3. Вы просто хотите что-то новое! Возможно, вы делаете ремонт, и ваши старые клапаны не соответствуют вашему новому стилю.

Как часто следует заменять вентили радиатора?

Обычно вам не нужно менять вентиль радиатора, за исключением случаев, когда есть проблема или вы хотите это сделать.

Легко ли заменить вентиль радиатора?

Да! Если у вас двухконтурный котел, вы, вероятно, можете самостоятельно заменить вентиль радиатора. Хотя, если вы в чем-то не уверены или вам нужно заменить несколько клапанов, можно также вызвать инженера.

Есть системный или обычный котел с баком для воды на чердаке? В этом случае замена радиаторных клапанов может оказаться более сложной задачей. Рекомендуем вызвать мастера.

Но если вы уверены в себе, продолжайте читать пошаговое руководство.

Сколько времени это займет?

Это зависит от вашего опыта, но замена клапана радиатора не должна занимать больше часа или двух.

Сколько стоит новый клапан радиатора?

Новый клапан радиатора может стоить всего 10 фунтов стерлингов, если вы выберете базовую модель. Цены поднимаются примерно до 30-40 фунтов стерлингов за более качественные TRV.

Ваш новый вентиль радиатора подходит по размеру?

При замене клапана радиатора необходимо убедиться, что он подойдет к вашей системе. Убедитесь, что новый, который вы покупаете, точно такого же размера, как тот, который вы заменяете. В противном случае он может неправильно прикрепиться к трубопроводу.

Готовы заменить вентили радиатора? Вот что вам понадобится

  • Ваш новый клапан
  • Разводной гаечный ключ или плоскогубцы и гаечный ключ
  • Ключ для прокачки радиатора
  • Шланг
  • Юбилейный зажим (для зажима шланга)
  • Немного проволочной шерсти для чистки труб
  • Сухое полотенце или старые простыни для столовой
  • Шовный состав (разновидность затирки)
  • Лента из ПТФЭ, если хотите, для дополнительной защиты от утечек

Как заменить вентиль радиатора за 7 шагов

Помните, что следующие шаги помогут вам, если у вас комбинированная котельная. Если у вас есть система или обычный котел, лучше вызвать профессионала.

Не уверены? Узнайте, какой у вас котел.

1. Отключите отопление и водоснабжение

Итак, все ваше оборудование разложено рядом с вами, и вы готовы приступить к работе. Перво-наперво: убедитесь, что отопление и водоснабжение полностью отключены. Это предотвратит любые травмы или неожиданные беспорядки.

Убедитесь, что ваши термостаты установлены на 0, и что во время работы система не запустится.

2. Положите полотенца или тряпки

Вещи могут стать немного грязными, поэтому на этом этапе вам следует постелить несколько полотенец или старых тряпок, чтобы защитить пол. Поместите их под радиатор и окружающие трубы.

На этом этапе вы также должны подготовить клапаны . Если вы меняете TRV, это означает снятие головок с обоих клапанов, старого и нового.

Снимите гайки и разъемы с нового клапана, чтобы он был готов к установке на радиатор. И покройте детали, которые будут соединяться с радиатором, вашим герметиком. Вы также можете обернуть тефлоновую ленту вокруг разъема примерно 8 раз. Это помогает остановить надоедливые утечки!

3. Слейте воду из системы

Перед установкой нового клапана необходимо слить воду из радиаторов и заполнить их воздухом. Для этого вам нужно найти сливной клапан 9.0024 . Скорее всего, он находится под одним из ваших радиаторов внизу (обычно он находится в самой нижней точке дома).

Присоедините свой шланг к сливному отверстию с помощью юбилейного хомута. Затем выведите другой конец шланга наружу. (Вы также можете положить под эту часть полотенце!)

Затем обойдите дом и используйте ключ для прокачки радиаторов, чтобы прокачать все радиаторы. Прочтите наше полное руководство по прокачке радиаторов, чтобы узнать, как это сделать.

4. Снимите старый вентиль радиатора

После того, как вода будет слита из системы отопления, пора снять старый клапан.

Удерживая корпус клапана гаечным ключом, при помощи гаечного ключа открутите верхнюю и нижнюю гайки клапана, повернув их против часовой стрелки. Когда он ослабнет, снимите клапан с радиатора и проволочной ватой почистите трубы.

Иногда ваш новый клапан может иметь колпачковые гайки другого размера, чем тот, который вы снимаете. В этом случае вам, возможно, придется удалить оливки тоже — это небольшие круглые фитинги, похожие на кольца. Обычно вы можете открутить их вручную или использовать ножовку и отвертку, чтобы снять их с труб.

5. Установите новый клапан

Теперь самое главное! Просто поместите замену клапана радиатора там, где старый клапан был на вашем радиаторе. Убедитесь, что он совмещен с водопроводной трубой и патрубком радиатора.

Как и прежде, удерживайте корпус клапана гаечным ключом, затягивая гайки гаечным ключом.

Будьте осторожны, не затягивайте соединения клапана слишком сильно или слишком быстро. Это может привести к повреждению вашей резьбы.

Наконец, замените верхнюю часть вентиля радиатора, снятую ранее. Вуаля!

6. Включите подачу воды и снова прокачайте радиатор

После того, как ваш новый клапан будет установлен, пришло время снова включить подачу воды. Во-первых, убедитесь, что вы закрыли все выпускные клапаны радиатора, которые вы открыли на шаге 3.

Также убедитесь, что ваш запорный клапан и термостатические клапаны открыты, чтобы вода могла поступать в радиатор, с которым вы работали.

Вам потребуется снова создать давление в системе, чтобы убедиться, что все работает правильно. Наконец, прокачайте радиатор еще раз, чтобы выпустить весь воздух, который остался внутри при его заправке. Используйте старую тряпку или полотенце, чтобы убрать все беспорядки, так как вода может обесцветиться.

Если все прошло хорошо, ваш новый клапан должен работать отлично!

Можно ли заменить вентиль радиатора, не сливая воду из системы?

Да, вы можете заменить вентили радиатора, не сливая всю воду из системы.

Однако это довольно сложная задача. Мы не рекомендуем пробовать это самостоятельно, если у вас нет большого опыта работы с радиаторами. Если вы в чем-то не уверены, всегда лучше обратиться к профессионалу.

Если вы решите попробовать, вам нужно будет начать с , выполнив шаги 1 и 2, как описано выше . Когда вы будете готовы, отключив воду и отопление и разложив полотенца на полу, вы можете выполнить следующие действия.

  1. Используйте ключ для прокачки радиатора, чтобы сбросить скопившееся внутри радиатора давление. После этого снова закройте выпускной клапан.
  2. Откройте старый термостатический/ручной клапан. Для этого удерживайте корпус клапана гаечным ключом и с помощью гаечного ключа ослабьте верхнюю гайку. Вода и воздух начнут вытекать из радиатора. Убедитесь, что у вас есть емкость для сбора воды, которая должна течь в течение нескольких минут, пока радиатор не будет слит.
  3. Когда вода перестанет течь, полностью снимите старый клапан.
  4. Присоедините новый TRV, как описано выше.
  5. Вот оно! Пришло время восстановить давление в системе, прокачать радиатор и убедиться, что все в рабочем состоянии.

Вы в надежных руках с нашей крышкой для котла

Все эти разговоры о клапанах, гайках и гаечных ключах заставили вас почувствовать стресс? С бойлером и нагревательным кожухом OVO вам не придется беспокоиться о выполнении этих сложных работ самостоятельно.

Наши сертифицированные инженеры Gas-Safe всегда готовы поддержать вашу систему центрального отопления в рабочем состоянии.

Всего за 15 фунтов стерлингов в месяц вы можете получать неограниченные звонки. Не говоря уже о том, что ваша ежемесячная плата покроет стоимость ремонта, включая стоимость запчастей 1 .

Узнать больше

Источники и ссылки:

1 Применяются положения и условия.

Наша политика конфиденциальности покрытия котла

OVO Energy является торговой маркой CORGI HomePlan Ltd, фирмы, уполномоченной и регулируемой Управлением финансового надзора под регистрационным номером фирмы 824122 для осуществления страховых услуг.

CORGI HomePlan Ltd зарегистрирована в Шотландии (номер компании SC358475). Юридический адрес: Cadworks, 41 West Кэмпбелл-стрит, Глазго, G2 6SE.

CORGI HomePlan Ltd является частью OVO Group Ltd.

Как заменить вентиль радиатора без опорожнения системы

Так как вентили радиатора играют важную роль в том, насколько хорошо работают радиаторы центрального отопления, и поскольку большинство из них видно на виду в наших домах замена клапанов радиатора — отличный способ улучшить производительность, эффективность и общий вид вашей системы отопления.

Большинство радиаторов имеют два радиаторных клапана, которые соединяют радиатор с трубами и позволяют горячей воде поступать в радиатор и контролировать количество выделяемого тепла.

Запорный клапан устанавливается на возвратной трубе и регулирует поток воды, поступающий в радиатор и выходящий из него. Другой клапан на подающей трубе, по сути, представляет собой двухпозиционный кран, который может быть ручным или термостатическим радиаторным клапаном (TRV) с пронумерованным циферблатом.

Независимо от того, используете ли вы в настоящее время ручные или термостатические клапаны, процесс их замены одинаков. Таким образом, это руководство покажет вам, как заменить запорный клапан радиатора, а также ручной клапан или TRV без полного слива системы, чтобы выполнить работу быстрее.

Но прежде чем мы начнем, давайте посмотрим, почему вы можете вообще захотеть заменить клапаны радиатора!

Содержание

Зачем менять клапаны радиатора?

Зачем менять клапаны радиатора?

Модернизация вентилей радиатора может значительно улучшить отопление вашего дома и его декор. Вот почему:

Замена неисправного клапана радиатора.
Неисправный вентиль радиатора может привести к проблемам во всей системе отопления. Так что замена обязательна.

Замена ручных клапанов на термостатические радиаторные клапаны (TRV )
Замена термостатических радиаторных клапанов может помочь более эффективно обогреть ваш дом, сократить счета за отопление и дать вам больший контроль над температурой, чтобы в каждой комнате было комфортно.

Подберите клапан радиатора, который подойдет к вашему интерьеру
Так же, как дизайнерские радиаторы со временем стали выглядеть намного лучше, теперь есть выбор стильных радиаторных клапанов, которые можно подобрать к интерьеру вашего дома.

Даже если вы не готовы приобрести новый радиатор, простая замена клапанов — это небольшая деталь, которая может существенно изменить внешний вид вашего радиатора и дополнить другие акценты в комнате.

Легко ли заменить вентиль радиатора?

Если вы считаете себя опытным мастером-любителем и чувствуете себя уверенно при выполнении большинства работ, связанных с радиаторами, то вам должно быть довольно легко заменить клапан радиатора, если у вас есть система комбинированного котла.

Тем не менее, замена вентиля радиатора без опорожнения системы, вероятно, не под силу новичку, поэтому лучше привлечь профессионалов.

Кроме того, если у вас обычная система (с небольшим на чердаке) мы рекомендуем обратиться к дипломированному инженеру-теплотехнику, так как эта работа будет более сложной.

Можно ли заменить клапаны радиатора, не сливая воду из системы?

Если вы меняете пару вентилей на нескольких радиаторах, вероятно, лучше слить всю систему отопления. Если это так, перейдите к нашему руководству по сливу системы под давлением, а затем вернитесь сюда, чтобы узнать, как установить новый клапан.

Однако, если вы обновляете только один радиатор, вы можете заменить вентиль радиатора, не сливая систему полностью, и в этом есть определенные преимущества.

Например, вода в вашей системе центрального отопления наполнена нагревательными добавками и ингибиторами, которые защищают систему. Таким образом, полный слив его будет означать, что вы выбрасываете эти важные химические вещества, которые вам придется заменить, чтобы пополнить систему.

Ваш новый клапан радиатора подходящего размера?

Поскольку этот метод обновления радиаторных клапанов не требует замены трубопровода, убедитесь, что ваш новый радиаторный клапан точно соответствует по размеру заменяемому клапану.

В этом случае размер радиаторного клапана относится к размеру соединения клапана и трубопровода, а не к конструкции клапана.

Стандартный размер медной трубы составляет 15 мм, и все наши радиаторные клапаны имеют полудюймовую (½ дюйма) резьбу в нижней части (часть, которая соединяет клапан с трубой), что делает их пригодными для использования с 15-мм трубой.

Любите ли вы большие, декоративные, традиционные клапаны или маленькие минималистичные варианты, все наши клапаны имеют стандартные соединения.

Но не волнуйтесь, если ваши трубы немного больше или меньше стандартных 15 мм. Иногда медные трубы могут иметь диаметр от 8 до 28 мм в зависимости от того, где они находятся в вашем доме, и от возраста здания.

Так что, если вы найдете пару клапанов, внешний вид которых вам нравится, но они не подходят по размеру для вашей трубопроводной системы, вам, возможно, придется купить переходники или переходники для радиаторов в любом магазине сантехники или у продавца, чтобы обеспечить чистое соединение.

Если вы не уверены в размерах, мы всегда рекомендуем уточнить ваши требования у сантехника, чтобы убедиться, что у вас есть все необходимое для беспроблемной замены вентиля радиатора.

Готовы заменить вентиль радиатора?

Вам потребуется:

  • Новые вентили радиатора
  • Старые полотенца или простыни
  • Разводной ключ
  • Пара захватов
  • Влажный и сухой пылесос или большой контейнер
  • Лента из ПТФЭ
  • Ключ для прокачки радиатора

Необходимое время: 1 час 30 минут.

Следуйте приведенным ниже инструкциям, чтобы узнать, как заменить клапаны радиатора.

  1. Выключите отопление и воду

    Выключите отопление и дайте радиаторам полностью остыть в течение как минимум часа. Вы должны сделать это перед началом любой работы с вашими радиаторами, чтобы не обжечься!

    Снимите пластиковую поворотную заглушку на запорном клапане (обратный клапан) и с помощью разводного ключа или пары плоскогубцев поверните шпиндель по часовой стрелке, чтобы выключить его, пока он больше не будет вращаться. Это предотвратит попадание воды в радиатор с этой стороны.

    Запишите количество оборотов, которое потребовалось для выключения защитного экрана, так как вам нужно будет сделать такое же количество оборотов, когда вы подсоедините новый запирающий экран и снова включите его.

    Затем перейдите на другую сторону радиатора и вручную поверните клапан по часовой стрелке, пока он не перестанет вращаться. Если у вас есть термостатический клапан, поверните его по часовой стрелке, пока шкала не покажет ноль.

  2. Защитите пол

    Накройте пол вокруг радиатора под клапанами, которые вы собираетесь заменить, полотенцами и контейнером для сбора лишней воды.

  3. Подготовка клапанов радиатора

    Начните этот шаг с подготовки двухпозиционного клапана радиатора на подающем трубопроводе.

    Если вы заменяете старый термостатический клапан на новый TRV, снимите термостатическую головку с обоих клапанов. Вы должны быть в состоянии повернуть это, чтобы удалить это вручную.

    Снимите гайки и адаптеры на новом клапане и смажьте резьбу, которая соединяется с радиатором, оберните тефлоновой лентой по часовой стрелке примерно 8 раз, чтобы предотвратить утечки.

  4. Сбросьте накопленное давление

    Возьмите ключ для прокачки радиатора и откройте спускной клапан радиатора, чтобы сбросить накопленное давление. Затем снова закройте выпускной клапан.

    Если у вашего запорного клапана есть слив, вы можете в этот момент слить воду из радиатора через сливной клапан. Поместите контейнер под клапан и поверните его против часовой стрелки, чтобы открыть его с помощью разводного ключа.

  5. Откройте старый клапан на подающем трубопроводе

    С помощью гаечного ключа ослабьте верхнюю гайку, ближайшую к радиатору, чтобы открыть старый термостатический клапан.

    Для этого удерживайте корпус клапана рукоятками и с помощью разводного ключа поверните вверх и отвинчивайте накидную гайку до тех пор, пока не начнет вытекать вода.

    Важно удерживать корпус клапана рукоятками, чтобы избежать давления на трубу, что может привести к ее изгибу и потенциальной протечке в дальнейшем!

  6. Сбросьте давление и слейте воду из радиатора.

    При открытии старого термостатического клапана или ручного клапана воздух будет выходить, а из радиатора будет вытекать вода. Используйте большой контейнер или пылесос для влажной и сухой уборки, чтобы собрать воду, вытекающую из радиатора, до тех пор, пока внутри не останется воды. Это может занять около 5-10 минут или дольше в зависимости от размера вашего радиатора.

  7. Снимите старый термостатический клапан.

    Когда вся вода вытечет из радиатора, продолжайте откручивать гайку до тех пор, пока не сможете вытащить клапан из радиатора, чтобы отсоединить его.

    Теперь с помощью гаечного ключа и захватов поверните гайку против часовой стрелки, чтобы ослабить гайку в нижней части клапана, который соединяется с трубопроводом, и снимите клапан.

  8. Установите новый термостатический клапан или ручной клапан

    Удерживая корпус клапана за ручки, совместите его с адаптером и затяните накидную гайку с помощью гаечного ключа, удерживающего их вместе. Затем затяните накидную гайку, которая крепит клапан к трубе.

    Затяните гайки вручную для увеличения скорости, а затем закончите с помощью разводного ключа. Убедитесь, что он не слишком тугой, иначе вы можете повредить нить!

    Затем возьмите новую головку термостатического клапана и накрутите ее на клапан. Вы должны быть в состоянии сделать это вручную.

  9. Снимите старый запорный клапан

    Если вы меняете оба радиаторных клапана, чтобы у вас была соответствующая пара, сейчас самое время снять старый запорный клапан.

    Но если вы хотите заменить только термостатический или ручной клапан, вы можете перейти к последнему разделу технического обслуживания.

    Итак, чтобы снять запорный клапан, используйте гаечный ключ, чтобы ослабить верхнюю гайку, ближайшую к радиатору, как вы делали в шаге 5. Для этого возьмитесь за корпус клапана рукоятками и используйте разводной ключ, чтобы поверните вверх и отверните колпачковую гайку.

    Используйте контейнер под клапаном для сбора капель, но вся вода должна быть слита из радиатора.

    Теперь используйте гаечный ключ и ручки и поверните гайку против часовой стрелки, чтобы ослабить гайку в нижней части запорного клапана, который соединяется с трубопроводом, и отсоедините старый клапан.

  10. Подсоедините новый запорный клапан

    Повторите шаг 8, чтобы выровнять запорный клапан и подсоединить его к впускному отверстию радиатора и медной трубе.

Окончательное техническое обслуживание

Теперь ваши новые клапаны должны быть правильно подсоединены к радиатору, подающей и обратной трубам. Похлопайте себя по плечу, вы только что поменяли вентили радиатора!

Но дело еще не сделано.

Есть несколько вещей, которые нужно сделать после замены клапана радиатора, чтобы убедиться, что система отопления работает правильно.

  • Откройте вентили.

Не забудьте открыть запорный клапан на то число оборотов, которое вы отметили, чтобы вода снова попала в радиатор, и поверните TRV на желаемое число.

Взгляните на свои новые клапаны и проверьте, нет ли утечек. Если вы заметили какие-либо капли, возможно, вам придется затянуть гайки.

  • Повысить давление в системе.

Поскольку радиатор был слит и снова заполнен, вам потребуется снова создать давление в системе, чтобы убедиться, что все работает правильно.

  • Прокачайте радиатор.

Теперь вам нужно удалить воздух из радиатора. Это называется прокачка радиатора. В ближайшем радиаторе также может быть воздух, поэтому лучше удалить воздух и из него.

  • Проверить наличие утечек.

Наконец, взгляните на свои новые клапаны и проверьте, нет ли утечек. Если вы заметили какие-либо капли, возможно, вам придется затянуть гайки.

Другие способы замены вентиля радиатора без слива воды из системы

Если вы считаете, что задача избежать затопления комнаты при замене вентиля радиатора слишком сложна, существует альтернативный способ выполнить эту работу без слива воды. система. Но вам понадобятся дополнительные инструменты, которые помогут вам.

Один из способов — использовать комплект для замораживания, который можно найти в любом магазине сантехники или в магазине «Сделай сам» примерно за 20 фунтов стерлингов. Этот комплект облегчит вам жизнь, временно заморозив подающую трубу, чтобы вода не вытекала на пол.

Вы также можете приобрести комплект для слива радиатора примерно за 10 фунтов стерлингов, который поможет вам заменить клапан радиатора, не создавая беспорядка. Эти комплекты поставляются в комплекте с такими предметами первой необходимости, как большой контейнер, пакетик с водоотталкивающим гелем, отводящий воротник и соединительный зажим.

Наконец, если у вас есть какие-либо опасения и вы не уверены в необходимости замены клапанов самостоятельно, вы всегда можете положиться на сертифицированного инженера по газовой безопасности, который сделает всю работу за вас.

Мы надеемся, что вы нашли это руководство полезным, и теперь у вас есть прекрасная новая пара клапанов на вашем радиаторе! Если вы решили, что хотите заменить радиатор или вам нужно снять радиатор со стены для украшения, посмотрите это видео, чтобы помочь!

Обратите внимание:  Наши практические руководства предназначены только в качестве руководства, чтобы помочь вам в решении общих задач по отоплению дома.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
