Выписка из егрп через мфц: сроки действия, сколько стоит, документы, как заказать выписку из ЕГРП через МФЦ на ktotam.pro

Содержание

Как заказать выписку из ЕГРП в МФЦ || KadastrMap.com

Найдите свой объект недвижимости

Поиск работает по адресу (используйте выпадающие подсказки), по кадастровому номеру, вручную на карте.

Нужна срочно справка для решения жизненно важных вопросов, связанные с недвижимым имуществом, узнайте как заказать выписку из ЕГРП в МФЦ на нашем сайте. Несколько простых шагов и действий откроют вам возможность получить кадастровый документ в режиме онлайн. Используя доступные подсказки нашего сервисного центра, вам будет доступна электронная или бумажная справка из кадастрового ведомства. Обратите внимание на то, что сегодня выписка из ЕГРП не действует (с 2017 года), и вместо неё официальным регламентом признана выписка из ЕГРН. Ранее выданные выписки имеют силу действия только в том случае, если вы не производили изменения со статусом недвижимости, а также не было изменений в ваших персональных данных, например замена удостоверения личности.

Заказать выписку из ЕГРП в МФЦ и посмотреть кадастровые образцы можно здесь.

Где выгодно заказывать выписку ЕГРП в МФЦ или на сайте

На сегодняшний день вы можете получить справку из кадастрового органа различными путями, причём в каждом случае есть свои положительные и отрицательные моменты:

Росреестр. Непосредственное посещение филиала ведомства, выписку можно получить после заполнения всех формальностей в течение 7 календарных дней.
МФЦ. Посещение офиса МФЦ, заполнение необходимого пакета сведений, срок рассмотрения заявки увеличивается на 2 дня по сравнению с Росреестром.
Кадастровый сайт. На нашем сайте кадастровая выписка доступна в режиме реального времени. Через 5 минут ваша заявка обрабатывается, и в зависимости от выбранного вида доставка осуществляется от 30 минут.

Как видно, на нашем сайте вы можете оперативно заказать кадастровую информацию из Росреестра в течение 5-30 минут с момента поступления заявки.

Какие данные содержит выписка

Выписка содержит 3-4 блока информации, которые актуальны на день формирования запроса. Вы можете узнать следующие сведения:

Кадастровый номер объекта права, физический адрес места нахождения объекта.
Категория имущественного права (земля, квартира, дом или гараж).
Оценочная стоимость недвижимости по кадастру.
Общая площадь объекта недвижимости.
Правоустанавливающие характеристики.
Обременение или ограничение.
Кто является собственником недвижимости.
Кадастровый план объекта права.

Обратите внимание, все сведения актуализированы на день формирования запроса. Рекомендуемый период использования данных для обращения в судебные инстанции или формирования договора купли-продажи- 30 календарных дней.

Как заказать выписку из ЕГРП в МФЦ?

Мы поможем вам узнать, как заказать выписку из ЕГРП в МФЦ, используя доступные подсказки нашего сервиса. Электронный и бумажный вариант выписки имеют равную силу действия.

Пошаговая инструкция заказа выписки из ЕГРП

Для заказа документов рекомендуем придерживаться следующей схемы заказа:

Если вам известен кадастровый номер, вы можете его ввести на странице заказа для оформления документа (переходим на страницу заказа https://kadastrmap.com/zakazat-dokumenty-s-rosreestra/ или перейти по кнопке

Если номер вам неизвестен, вводим в поле поиска физический адрес объекта, при необходимости пользуемся всплывающими подсказками, нажимаем кнопку «Найти». Поиск расположен в верхней и нижней части страницы.

После поиска вам будут выданы результаты вашего запроса. После этого нажимаем кнопку «Заказать документы по объекту». В заказ документов номер подставится автоматически.

Выбираем нужный тип документа «Выписка ЕГРН», отмечается автоматически.

Выбираем способ доставки документа. Электронный носитель простая форма с цифровой печатью — в день подачи заявки, с печатью ЭЦП Росреестра и уполномоченного лица в течение 5 дней. Бумажный вариант — курьерская доставка по Москве в течение 5 дней, через «Почту России»- от 6 дней.

Заполняем форму заявки, с указанием адреса получателя документа.

Выбираем способы оплаты — электронный кошелёк, банковская карта или платёжный терминал.

Нажимаем кнопку «Оплатить». Производим оплату выбранным способом. Заказ переходит в автоматическую обработку.

Получаем «Выписку ЕГРН».

Обратите внимание, что в стоимость услуги включена государственная пошлина. Срок действия документа составляет 30 календарных дней. Электронный документ имеет равную силу наравне с бумажным носителем.

Получить полную информацию о вашем объекте недвижимости

Получить информацию об вашем объекте

Другие статьи

Расширенная кадастровая выписка на земельный участок
Как заказать кадастровый паспорт на землю

Статьи на тему

Кадастровый паспорт сделать срочно

Многие из нас знают, как дорог каждый день, когда под рукой нет необходимого пакета документов, в частности, для имущественного права — квартиры, комнаты, гаража, земельного участка нужно кадастровый паспорт сделать срочно в день обращения через специальную форму на нашем сайте. Основная функция…

Получить кадастровый паспорт онлайн

Получить кадастровый паспорт онлайн О том, стоит ли получить кадастровый паспорт онлайн, бытует множество мнений. И те, которые заказывали указанную услугу, только положительно отзываются об этом. Почему? Испытав на себе всю простоту обработки документов, уже не хочется вдаваться в…

Где заказать кадастровый паспорт на квартиру?

Где заказать кадастровый паспорт на квартиру? Как можно решить вопрос с получением кадастрового паспорта, который необходим как основной документ любого имущественного права на территории России. Для этих целей вам необходимо заказать кадастровый паспорт, который выдаёт официальный орган в лице…

Выписку из ЕГРН с личными данными можно будет получить только с согласия собственника с 1 марта 2023 года

Анастасия Корнилова

юрист

Профиль автора

С 1 марта 2023 года нельзя будет получить выписку из ЕГРН с личными данными собственников недвижимости без их согласия.

В закон «О государственной регистрации недвижимости» внесли статью 36³, которая засекретила личные данные. Это означает, что теперь покупатели не смогут просто так проверить владельцев квартиры или ее историю. Не выйдет и запросить данные о будущих соседях по адресам их квартир.

Что теперь будет в выписках из ЕГРН

По умолчанию Росреестр больше не будет указывать фамилии, имена и отчества собственников недвижимости, если выписку заказывает посторонний человек.

Выписку с личными данными сможет получить только ограниченный круг лиц:

Владелец недвижимости.
Его супруг или супруга.
Совладельцы.
Собственник смежного участка, если необходима выписка по земле.
Собственник участка, если на его земле есть чужой объект. Так может произойти, когда выделяют доли или вступают в наследство: права собственности на дом иногда не совпадают с правами на землю.
Собственник недвижимости, чей объект расположен на чужой земле.
Арендатор в отношении арендодателя и наоборот.
Обладатель частного или публичного сервитута на объект, на который установлен сервитут. И наоборот — владелец объекта сможет увидеть данные обладателя сервитута. Например, если на земельный участок наложен сервитут для прокладки водопровода, то в выписках на участок и водопровод будут указаны данные их владельцев. Но только если выписку на водопровод закажет собственник земли, а выписку на землю — владелец водопровода.
Наследники на объект наследства.
Арбитражный управляющий на объект должника-банкрота.
Залогодержатель на объект залога. Например, банки смогут получать выписки из ЕГРН с персональными данными по домам и квартирам, которые находятся у них в залоге. Но посмотреть данные по залоговому жилью другого банка они не смогут.

/guide/get-egrn/

Как получить выписку из ЕГРН

Еще личные данные смогут получить нотариусы, кадастровые инженеры и представители госорганов. Для этого они должны будут оформить запрос.

Как быть, если собственник не хочет засекречивать свои данные

Владелец недвижимости может раскрыть информацию о себе, и тогда выписку из ЕГРН будут предоставлять всем, как раньше: с фамилией, именем, отчеством собственника и датой его рождения.

Для этого владелец или его представитель по доверенности должны подать в Росреестр заявление. В нем указать, что владелец объекта разрешает предоставлять третьим лицам информацию о себе.

/guide/rosreestr-pravo-sobstvennosti/

Как зарегистрировать право собственности в Росреестре

Если в собственности несколько квартир, можно открыть информацию о себе только по одной из них, а остальные не трогать.

Заявление можно подать через МФЦ лично или в электронной форме через личный кабинет на сайте Росреестра или госуслуг.

Без заявления Росреестр будет выдавать выписки без персональных данных.

Сейчас в выписке из ЕГРН, кто бы ее ни заказывал, указывают фамилию, имя и отчество собственника или нескольких собственников.

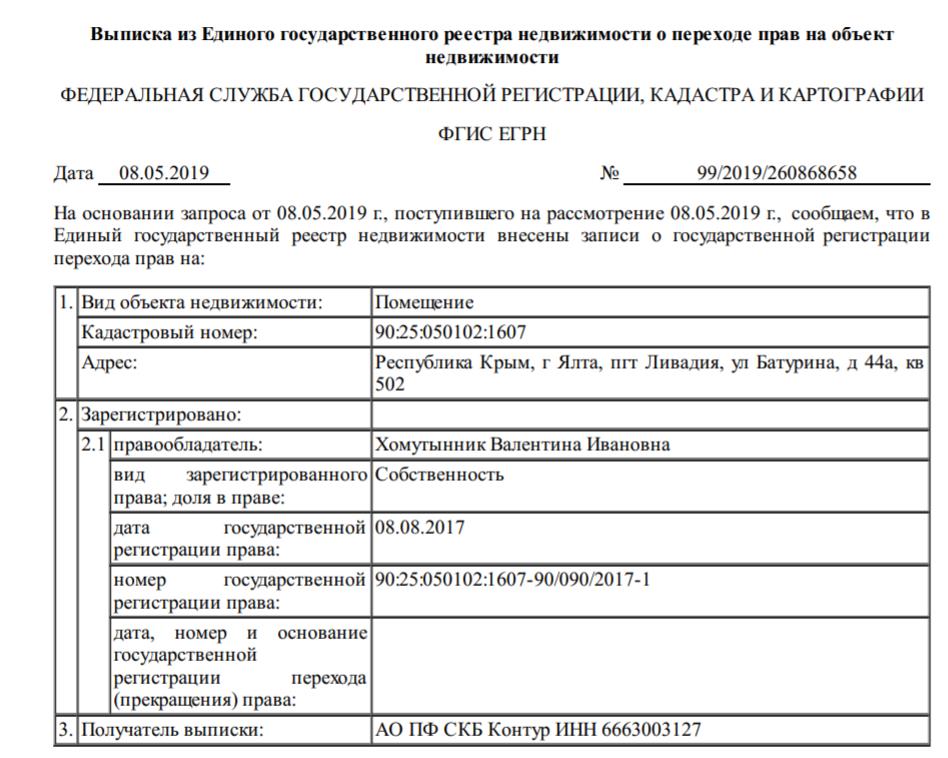

Теперь этого не будет видно

Какие могут быть последствия изменений

Владельцев недвижимости новый закон защищает от мошенников. Если злоумышленники не знают, кто собственник объекта, становится сложно подделать документы и совершить махинацию с квартирой.

Зато у покупателей вторичной недвижимости риски возрастут. Покупатель или его риелтор больше не смогут установить собственника жилья по выписке из ЕГРН и сразу понять, имеют они дело с продавцом или мошенником. К тому же выписку заказывали несколько раз: перед тем, как внести задаток или аванс, и уже перед сделкой. Информация из выписки актуальна на момент, когда ее выдают, поэтому такие проверки помогали обезопасить покупателя.

Кроме того, с 29 июня 2022 года штампы на договоры купли-продажи больше не ставят — подтвердить государственную регистрацию права на недвижимость можно только выпиской из ЕГРН. С учетом того, что в выписке не будет личных данных, а на договоре купли-продажи — штампа Росреестра, проверять объект станет сложнее.

Нотариусы и мошенничество при покупке квартир

Для ипотечников, скорее всего, увеличатся сроки одобрения объекта. Банкам будет сложнее проверять, подходит ли объект под ипотеку: на момент проверки залог еще не будет оформлен и запросить данные о владельце жилья не получится. Им придется точно так же разбираться с продавцом — просить его открыть данные или заказать выписку.

Могут возникнуть сложности и в судебных разбирательствах, которые связаны с недвижимостью. Так, в суде одним из аргументов в пользу добросовестности покупателя считалась выписка из ЕГРН: покупатель запрашивал ее до сделки на свое имя и таким образом удостоверялся в правах продавца.

Решение Батайского городского суда Ростовской области от 13.07.2021 по делу № 2-1765/2021

Каким образом можно будет получить данные о собственнике

Когда персональные данные закроют, останутся только обходные пути. Например, такие.

Попросить продавца заказать выписку из ЕГРН. Это самый простой способ. Собственник сам заказывает выписку, где видны все его данные, и показывает ее возможному покупателю недвижимости. Можно заказать бумажную выписку или электронную — и переслать будущему покупателю.

Перед сделкой можно попросить продавца получить выписку снова, чтобы удостовериться, что он владеет квартирой. Но даже если запросить ее самому, по дате перехода права собственности можно понять, изменилось что-то с предыдущего раза или нет.

Бумажную выписку выдает МФЦ, стоимость — 740 Р, в электронном виде — 350 Р. Кто должен брать на себя эти расходы, закон не регулирует — придется договариваться.

В этом варианте есть минус: если продавец хочет провернуть аферу, он сможет сфальсифицировать выписку и подставить туда какие угодно данные с помощью графического редактора.

Попросить продавца открыть данные. Для этого продавцу надо написать в Росреестр заявление, о котором рассказывали выше.

Кажется логичным, когда на время продажи недвижимости собственник открывает свои данные в ЕГРН по конкретной квартире для всех желающих. Как только квартира продана, то есть собственник поменялся, данные в ЕГРН о новом владельце по умолчанию снова закрываются.

Обратиться к нотариусу. Если сделка предполагает нотариальное удостоверение — например, в ней участвуют дети, — нотариус сам запросит необходимые выписки из ЕГРН. Так происходит и сейчас, ничего не поменяется.

А вот просто заказать через нотариуса выписку из ЕГРН на любую квартиру не получится. Придется объяснять, зачем требуются выписки с личными данными на чужое имущество. Если нотариус сочтет причину весомой — например, ему предоставят предварительный договор купли-продажи этой квартиры или соглашение о задатке, — он выдаст требуемую информацию.

/guide/zadatok-za-kvartiru/

Как правильно дать задаток при покупке квартиры

Эта услуга называется «удостоверение факта наличия сведений в ЕГРН о фамилии, имени, отчестве и дате рождения правообладателя объекта недвижимости или лица, в чью пользу зарегистрированы ограничения права или обременения объекта недвижимости». Нотариусы берут 300 Р за услугу и 150 Р за технические работы, но стоимость последних может зависеть от региона.

абз. 4, 8 ст. 3 закона от 14.07.2022 № 266-ФЗ

Новости, которые касаются всех, — в нашем телеграм-канале. Подписывайтесь, чтобы быть в курсе происходящего: @tinkoffjournal.

Начало работы с Ettus USRP B205mini-i и GNU Radio — блог Digilent

Введение

В этом учебном пособии рассказывается, как начать работу с USRP B205mini-i, платформой SDR (программно-определяемой радиосвязи), разработанной Ettus Research™. Он обеспечивает широкий диапазон частот (от 70 МГц до 6 ГГц) и программируемую пользователем промышленную FPGA Xilinx Spartan-6 XC6SLX150.

USRP B205mini-i основан на FPGA Spartan6 LX150, который используется в качестве контроллера, и AD9364, используемый в качестве аналогового интерфейса. AD9364 — это приемопередатчик, способный захватывать диапазон частот от 70 МГц до 6 ГГц с частотой дискретизации до 61,4 МГц как для АЦП, так и для ЦАП с максимальной полосой пропускания 56 МГц. Этот частотный диапазон позволяет нам принимать и отправлять сигналы 3G (UMTS) и 4G (LTE), беспроводную локальную сеть, FM/AM-радио и многое другое. Плата имеет прямоугольную форму с тремя разъемами SMA: один для передатчика, один для приемника и один для опорной частоты.

Установка драйверов UHD

Windows

Во-первых, нам нужно загрузить программу установки драйверов из драйвера оборудования USRP и руководства USRP. Перейдите на страницу последних выпусков (в разделе «Пакеты установщика»), выберите папку Windows-10-x64 и загрузите установщик для вашей версии Visual Studio и разрядности (Winx86 = 32-разрядная версия, Winx64 = 64-разрядная версия).

Когда загрузка будет завершена, запустите исполняемый файл. Появится мастер настройки.

Важно добавить UHD в системную переменную PATH, чтобы команды можно было запускать в терминале Windows. Затем загрузите драйвер USB для Windows и разархивируйте файл в известное место.

Мы будем называть это . Откройте диспетчер устройств и подключите устройство USRP. В диспетчере устройств вы увидите неопознанное USB-устройство. Щелкните правой кнопкой мыши неопознанное USB-устройство и выберите , обновить/установить программное обеспечение драйвера (может отличаться в зависимости от вашей ОС). В мастере установки драйвера выберите «Обзор драйвера», перейдите в <каталог> и выберите INF-файл. Продолжайте работу с мастером установки, пока драйвер не будет установлен.

Мы можем избежать установки на собственный компьютер, запустив контейнер Docker со всеми уже установленными инструментами. Для этого нам нужно установить Docker с сайта Docker Docs, а затем загрузить файл Docker, предоставленный через Ettus Github. Затем мы создаем образ докера и контейнер для этого образа, чтобы запустить виртуальную машину Ubuntu со всеми установленными инструментами.

Ubuntu

Чтобы установить драйверы UHD в Linux, сначала нам нужно добавить репозиторий Ettus:

>>> sudo add-apt-repository ppa:ettusresearch/uhd
>>> sudo apt-get update
После добавления репозитория нам необходимо установить все драйверы:
>>> sudo apt-get install libuhd-dev libuhd003 uhd-host

Вывод терминала покажет что-то похожее на текст из раскрывающегося списка ниже:

Вывод терминала

>>> sudo add- apt-repository ppa:ettusresearch/uhd
Дополнительная информация: https://launchpad. net/~ettusresearch/+archive/ubuntu/uhd
Нажмите [ENTER], чтобы продолжить, или Ctrl-c, чтобы отменить добавление.
Получить:1 http://ppa.launchpad.net/ettusresearch/uhd/ubuntu bionic InRelease [15,9 КБ]
Обращение: 2 http://es.archive.ubuntu.com/ubuntu bionic InRelease

Получить:3 http://security.ubuntu.com/ubuntu bionic-security InRelease [88,7 КБ]
Получить:4 https://download.docker.com/linux/ubuntu xenial InRelease [66,2 КБ]
Обращение: 5 http://ppa.launchpad.net/js-reynaud/kicad-5/ubuntu bionic InRelease
Получить:6 http://es.archive.ubuntu.com/ubuntu bionic-updates InRelease [88,7 КБ]
Обращение: 8 http://ppa.launchpad.net/ubuntu-toolchain-r/ppa/ubuntu bionic InRelease
Получить:7 http://ppa.launchpad.net/js-reynaud/kicad-5.1/ubuntu bionic InRelease [15,4 КБ]
Получить:9 http://es.archive.ubuntu.com/ubuntu bionic-backports InRelease [74,6 КБ]
Получить: 10 http://ppa.launchpad.net/ettusresearch/uhd/ubuntu bionic/main amd64 Packages [1480 B]
Получить:11 http://security. ubuntu.com/ubuntu bionic-security/main amd64 Метаданные DEP-11 [48,9 КБ]
Получить: 12 http://ppa.launchpad.net/ettusresearch/uhd/ubuntu bionic/main i386 Packages [1,484 B]

Получить:13 http://ppa.launchpad.net/ettusresearch/uhd/ubuntu bionic/main Translation-en [624 B]
Получить:14 http://security.ubuntu.com/ubuntu bionic-security/universe amd64 Метаданные DEP-11 [59,5 КБ]
Получить: 15 http://es.archive.ubuntu.com/ubuntu bionic-updates/main Пакеты i386 [1142 КБ]
Получить:16 http://security.ubuntu.com/ubuntu bionic-security/multiverse amd64 Метаданные DEP-11 [2,464 B]
Получить: 17 http://es.archive.ubuntu.com/ubuntu bionic-updates/main amd64 Packages [1727 КБ]
Получить:18 http://es.archive.ubuntu.com/ubuntu bionic-updates/main amd64 Метаданные DEP-11 [295 КБ]
Получить: 19 пакетов http://es.archive.ubuntu.com/ubuntu bionic-updates/universe amd64 [1684 КБ]
Получить: 20 http://es.archive.ubuntu.com/ubuntu bionic-updates/universe Пакеты i386 [1545 КБ]
Get:21 http://es. archive.ubuntu.com/ubuntu bionic-updates/universe amd64 Метаданные DEP-11 [288 КБ]
Получить:22 http://es.archive.ubuntu.com/ubuntu bionic-updates/multiverse amd64 Метаданные DEP-11 [2,468 B]
Получить:23 http://es.archive.ubuntu.com/ubuntu bionic-backports/universe amd64 Метаданные DEP-11 [9,288 B]
Чтение списков пакетов… Готово
E: Репозиторий «http://ppa.launchpad.net/js-reynaud/kicad-5.1/ubuntu bionic InRelease» изменил значение «Метка»
N: Это должно быть явно принято, прежде чем можно будет применять обновления для этого репозитория. См. руководство по apt-secure(8)
.
>>> sudo apt-get update
Обращение: 1 http://security.ubuntu.com/ubuntu bionic-security InRelease
Обращение: 2 http://es.archive.ubuntu.com/ubuntu bionic InRelease
Обращение: 3 http://ppa.launchpad.net/ettusresearch/uhd/ubuntu bionic InRelease
Получить:4 https://download.docker.com/linux/ubuntu xenial InRelease [66,2 КБ]
Обращение: 5 http://es. archive.ubuntu.com/ubuntu bionic-updates InRelease
Обращение: 6 http://es.archive.ubuntu.com/ubuntu bionic-backports InRelease
Обращение: 7 http://ppa.launchpad.net/js-reynaud/kicad-5/ubuntu bionic InRelease
Обращение: 9 http://ppa.launchpad.net/ubuntu-toolchain-r/ppa/ubuntu bionic InRelease
Получить:8 http://ppa.launchpad.net/js-reynaud/kicad-5.1/ubuntu bionic InRelease [15,4 КБ]
Чтение списков пакетов… Готово
E: Репозиторий «http://ppa.launchpad.net/js-reynaud/kicad-5.1/ubuntu bionic InRelease» изменил значение «Метка»
N: Это должно быть явно принято, прежде чем можно будет применять обновления для этого репозитория. См. руководство по apt-secure(8)
.
>>> sudo apt-get install libuhd-dev libuhd003 uhd-host
Чтение списков пакетов… Готово
Построение дерева зависимостей
Чтение информации о состоянии… Готово
Следующие пакеты были установлены автоматически и больше не требуются:
kicad-demo libboost-context1. 65.1 libllvm7 libllvm9 libwxgtk3.0-0v5
linux-hwe-5.4-headers-5.4.0-42 linux-hwe-5.4-headers-5.4.0-45
linux-hwe-5.4-headers-5.4.0-47 linux-hwe-5.4-headers-5.4.0-48
python-wxgtk3.0 python-wxversion
.
.
.

Далее нам нужно добавить правила драйвера в udev (пользовательское пространство). Для этого сначала перейдите в репозиторий, в котором установлены драйверы UHD:

>>> cd <путь-установки>/lib/uhd/utils

В этой папке находится каталог rules.d . Затем скопируйте rules.d в папку udev . Перезагрузите правила.

>>> sudo cp uhd-usrp.rules /etc/udev/rules.d/
>>> sudo udevadm control –reload-rules
>>> sudo udevadm trigger

Вывод терминала будет выглядеть следующим образом:

>>> cd /usr/lib/uhd/utils
>>> sudo cp uhd-usrp.rules /etc/udev/rules. d/
>>> sudo udevadm control –reload-rules
>>> sudo udevadm trigger

Docker на Linux Ubuntu

Чтобы избежать всех этапов установки, мы можем загрузить образ докера на основе Ubuntu. Для этого сначала скачайте Dockerfile с Ettus Github.

Затем в той же папке, в которую был загружен Dockerfile, выполните команду ( sudo docker build -t uhd_container ), чтобы создать контейнер. Пример вывода ниже:

вывод «docker build»

>>> docker build -t uhd_container .
Отправка контекста сборки демону Docker 1,097 МБ
Шаг 1/20: ИЗ Ubuntu: 18.04
—> 56def654ec22
Шаг 2/20: ОБСЛУЖИВАТЕЛЬ Ettus Research
—> Использование кеша
—> 41e400e38bd5
Шаг 3/20 : ENV security_updates_as_of 2019-05-15
—> Использование кеша
—> 8691ab51cbce
Шаг 4 из 20: ARG DEBIAN_FRONTEND=неинтерактивный
—> Использование кеша
—> d4f4ae5563b2
Шаг 5/20: ARG UHD_TAG=v3. 14.0.0
—> Использование кеша
—> 665f579eb940
Шаг 6/20: ARG MAKEWIDTH=2
—> Использование кеша
—> e1f420d77a2a
Шаг 7/20: ЗАПУСТИТЬ обновление apt-get
—> Использование кеша
—> 3e19b7e0724a
Шаг 8 из 20: ВЫПОЛНИТЬ apt-get -y install -q build-essential ccache
…

Когда процесс завершится, мы можем проверить, был ли образ добавлен в докер, с помощью команды docker image ls :

>>> sudo docker image ls
ИДЕНТИФИКАТОР ИЗОБРАЖЕНИЯ ТЕГА РЕПОЗИТОРИЯ, СОЗДАННЫЙ РАЗМЕР
uhd_container последний 044eb9fbb9db 22 минуты назад 2,02 ГБ
Ubuntu 18.04 56def654ec22 6 недель назад 63,2 МБ
hello-world последняя версия fce289e99eb9 22 месяца назад 1,84 КБ

После создания образа мы можем создать и запустить новый контейнер. Важно разрешить доступ к /dev , чтобы контейнер мог обмениваться данными через USB:

>>> sudo docker run -it –privived -v /dev:/dev -v /proc:/proc uhd_container

Теперь мы можем проверить, контейнер имеет доступ к плате через команду uhd_find_devices . Не забудьте запустить команду от имени администратора (пользователь root):

uhd_device_find
bash: uhd_device_find: команда не найдена
[электронная почта защищена]:/# uhd_find_devices
[ИНФОРМАЦИЯ] [UHD] Linux; GNU C++ версии 7.5.0; Boost_106501; UHD_3.14.0.HEAD-выпуск
————————————————
— UHD-устройство 0
————————————————
Адрес устройства:
Серийный номер
: 31DDAAD
название: B205i
продукт: B205mini
type: b200

Теперь, когда мы можем использовать устройство из нашего контейнера, мы можем выполнить пример быстрого преобразования Фурье Python (FFT), который можно найти в /usr/lib/uhd/examples/python# :

/usr/lib/uhd/examples/python# python3 curses_fft.py -f 100e6
[ИНФОРМАЦИЯ] [UHD] Linux; GNU C++ версии 7.5.0; Boost_106501; UHD_3.14.0.HEAD-выпуск
[INFO] [B200] Загрузка образа прошивки: /usr/share/uhd/images/usrp_b200_fw. hex…
[ИНФОРМАЦИЯ] [B200] Обнаружено устройство: B205mini
[INFO] [B200] Загрузка образа FPGA: /usr/share/uhd/images/usrp_b205mini_fpga.bin…
[INFO] [B200] Работа через USB 3.
[INFO] [B200] Инициализировать управление кодеком…
[INFO] [B200] Инициализировать радиоуправление…
[ИНФОРМАЦИЯ] [B200] Выполнение проверки регистра по шлейфу…
[ИНФОРМАЦИЯ] [B200] Проверка обратной связи регистра пройдена
[INFO] [B200] Установка выбора основной тактовой частоты на «автоматический».
[INFO] [B200] Запрос тактовой частоты 16,000000 МГц…
[ИНФОРМАЦИЯ] [B200] На самом деле получил тактовую частоту 16.000000 МГц.
[INFO] [B200] Запрос тактовой частоты 32,000000 МГц…
[ИНФОРМАЦИЯ] [B200] На самом деле получил тактовую частоту 32.000000 МГц.

Подключение к устройству

Мы можем протестировать устройство, запустив утилиту отчетов USRP Hardware Driver Peripheral Report Utility. Предположим, что мы подключаем USRP B205mini-i к машине с Linux и запускаем утилиту (uhd_usrp_probe) в терминале. Если вы запускаете утилиту впервые, в терминале появится ошибка:

>>> uhd_usrp_probe
[ИНФОРМАЦИЯ] [UHD] линукс; GNU C++ версии 7.5.0; Boost_106501; UHD_3.15.0.0-выпуск
[ПРЕДУПРЕЖДЕНИЕ] [B200] EnvironmentError: IOError: Не удалось найти путь к образу: usrp_b200_fw.hex
Использование каталога изображений: <каталог изображений не найден>
Установите переменную среды «UHD_IMAGES_DIR» соответствующим образом или следуйте приведенным ниже инструкциям, чтобы загрузить i
Запустите:
«/usr/lib/uhd/utils/uhd_images_downloader.py»
Ошибка: LookupError: KeyError: Устройства не найдены для —–>
Пустой адрес устройства

Это вызвано пустым каталогом изображений или отсутствием некоторых изображений в каталоге. Чтобы это исправить, нам нужно запустить скрипт uhd_images_downloader. py , который загрузит и скопирует необходимые изображения в каталог изображений. Скрипт должен быть запущен от имени суперпользователя.

>>> sudo python /usr/lib/uhd/utils/uhd_images_downloader.py
[INFO] Место назначения изображений: /usr/share/uhd/images
[INFO] Не найден файл инвентаря в /usr/share/uhd/images/inventory.json. Создание пустого.
19442 КБ / 19442 КБ (100%) x3xx_x310_fpga_default-gfde2a94e.zip
02757 КБ / 02757 КБ (100%) usrp2_n210_fpga_default-g6bea23d.zip
00006 КБ / 00006 КБ (100%) usrp1_b100_fw_default-g6bea23d.zip
02076 КБ / 02076 КБ (100%) n230_n230_fpga_default-gfde2a94e.zip
00522 КБ / 00522 КБ (100%) usrp1_b100_fpga_default-g6bea23d.zip
01534 КБ / 01534 КБ (100%) e3xx_e310_sg1_fpga_default-gfde2a94e.zip
00479 КБ / 00479 КБ (100%) b2xx_b200_fpga_default-gfde2a94e.zip
02415 КБ / 02415 КБ (100%) usrp2_n200_fpga_default-g6bea23d.zip
09070 КБ / 09070 КБ (100%) e3xx_e320_fpga_default-gfde2a94e. zip
23071 КБ / 23071 КБ (100%) n3xx_n310_fpga_default-gfde2a94e.zip
00523 КБ / 00523 КБ (100%) b2xx_b205mini_fpga_default-gfde2a94e.zip
18697 КБ / 18697 КБ (100 %) x3xx_x300_fpga_default-gfde2a94e.zip
00464 КБ / 00464 КБ (100%) b2xx_b200mini_fpga_default-gfde2a94e.zip
00017 КБ / 00017 КБ (100%) octoclock_octoclock_fw_default-g14000041.zip
00007 КБ / 00007 КБ (100%) usrp2_usrp2_fw_default-g6bea23d.zip
00009 КБ / 00009 КБ (100%) usrp2_n200_fw_default-g6bea23d.zip
00450 КБ / 00450 КБ (100%) usrp2_usrp2_fpga_default-g6bea23d.zip
01522 КБ / 01522 КБ (100%) e3xx_e310_sg3_fpga_default-gfde2a94e.zip
00162 КБ / 00162 КБ (100%) b2xx_common_fw_default-g2bdad498.zip
24996 КБ / 24996 КБ (100%) n3xx_n320_fpga_default-gfde2a94e.zip
00319 КБ / 00319 КБ (100%) usrp1_usrp1_fpga_default-g6bea23d.zip
04839 КБ / 04839 КБ (100%) usb_common_windrv_default-g14000041.zip
00009 КБ / 00009 КБ (100%) usrp2_n210_fw_default-g6bea23d. zip
16072 КБ / 16072 КБ (100%) n3xx_n300_fpga_default-gfde2a94e.zip
00879КБ / 00879 КБ (100%) b2xx_b210_fpga_default-gfde2a94e.zip
[INFO] Загрузка изображений завершена.

Когда скрипт завершит работу, все изображения будут загружены в каталог. Следующим шагом является повторный запуск команды для подключения к плате, и если все в порядке, плата будет обнаружена. Вывод терминала покажет идентификатор платы и возможности платы, как показано в раскрывающемся списке ниже:

«uhd_usrp_probe» пример результатов

>>> uhd_usrp_probe
[ИНФОРМАЦИЯ] [UHD] Linux; GNU C++ версии 7.5.0; Boost_106501; UHD_3.15.0.0-выпуск
[INFO] [B200] Загрузка образа прошивки: /usr/share/uhd/images/usrp_b200_fw.hex…
[ИНФОРМАЦИЯ] [B200] Обнаружено устройство: B205mini
[INFO] [B200] Загрузка образа FPGA: /usr/share/uhd/images/usrp_b205mini_fpga.bin…
[INFO] [B200] Работа через USB 3.
[INFO] [B200] Инициализировать управление кодеком…
[INFO] [B200] Инициализировать радиоуправление…
[ИНФОРМАЦИЯ] [B200] Выполнение проверки регистра по шлейфу…
[ИНФОРМАЦИЯ] [B200] Проверка обратной связи регистра пройдена
[INFO] [B200] Установка выбора основной тактовой частоты на «автоматический».
[INFO] [B200] Запрос тактовой частоты 16,000000 МГц…
[ИНФОРМАЦИЯ] [B200] На самом деле получил тактовую частоту 16.000000 МГц.
__________________________________________________________
/
| Устройство: устройство серии B
| _____________________________________________________
| /
| | Материнская плата: B205mini
| | серийный номер: 31DDAAD
| | имя: B205i
| | продукт: 30522
| | редакция: 3
| | Версия встроенного ПО: 8.0
| | Версия ПЛИС: 7.0
| |
| | Источники времени: нет, внутренние, внешние
| | Источники синхронизации: внутренние, внешние
| | Датчики: ref_locked
| | _____________________________________________________
| | /
| | | RX DSP: 0
| | |
| | | Диапазон частот: от -8 000 до 8 000 МГц 90 005
| | _____________________________________________________
| | /
| | | Плата RX: A
| | | _____________________________________________________
| | | /
| | | | Внешний интерфейс RX: A
| | | | Название: FE-RX1
| | | | Антенны: TX/RX, RX2
| | | | Датчики: temp, rssi, lo_locked
| | | | Диапазон частот: от 50 000 до 6 000 000 МГц 90 005
| | | | Диапазон усиления PGA: от 0,0 до 76,0 с шагом 1,0 дБ
| | | | Диапазон полосы пропускания: от 200000,0 до 56000000,0 с шагом 0,0 Гц
| | | | Тип подключения: IQ
| | | | Использует смещение гетеродина: нет
| | | _____________________________________________________
| | | /
| | | | Кодек RX: A
| | | | Название: B205mini RX с двумя АЦП
| | | | Элементы усиления: нет
| | _____________________________________________________
| | /
| | | TX DSP: 0
| | |
| | | Диапазон частот: от -8 000 до 8 000 МГц 90 005
| | _____________________________________________________
| | /
| | | Плата TX: A
| | | _____________________________________________________
| | | /
| | | | Внешний интерфейс TX: A
| | | | Название: FE-TX1
| | | | Антенны: TX/RX
| | | | Датчики: темп, lo_locked
| | | | Диапазон частот: от 50 000 до 6 000 000 МГц 90 005
| | | | Диапазон усиления PGA: от 0,0 до 89,8 с шагом 0,2 дБ
| | | | Диапазон полосы пропускания: от 200000,0 до 56000000,0 с шагом 0,0 Гц
| | | | Тип подключения: IQ
| | | | Использует смещение гетеродина: нет
| | | _____________________________________________________
| | | /
| | | | Кодек TX: A
| | | | Название: B205mini TX двойной ЦАП
| | | | Gain Elements: None

Если мы хотим извлечь только идентификатор платы, мы можем запустить следующую команду:

>>> uhd_find_devices
[ИНФОРМАЦИЯ] [UHD] Linux; GNU C++ версии 7. 5.0; Boost_106501; UHD_3.15.0.0-выпуск
————————————————
— UHD-устройство 0
————————————————
Адрес устройства:
Серийный номер
: 31DDAAD
название: B205i
продукт: B205mini
тип: b200

Теперь устройство подключено и настроено.

Выполнение примера DFT

Несколько примеров поставляются вместе с драйвером. Например, мы можем запустить пример дискретного преобразования Фурье (ДПФ) в реальном времени. Параметры исполняемого файла (./rx_ascii_art_dft): частота (–freq), частота дискретизации (–rate), усиление (–gain), полоса пропускания (–bw) и опорный уровень (–ref-lvl). Терминал покажет ход выполнения, список параметров и график результата:

./rx_ascii_art_dft –freq 94e6 –rate 5e6 –gain 20 –bw 1e6 –ref-lvl -30
Создание устройства USRP с помощью: …
[ИНФОРМАЦИЯ] [UHD] Linux; GNU C++ версии 7.5.0; Boost_106501; UHD_3.15.0.0-выпуск
[ИНФОРМАЦИЯ] [B200] Обнаружено устройство: B205mini
[INFO] [B200] Работа через USB 3.
[INFO] [B200] Инициализировать управление кодеком…
[INFO] [B200] Инициализировать радиоуправление…
[INFO] [B200] Выполнение проверки регистра по шлейфу…
[ИНФОРМАЦИЯ] [B200] Проверка обратной связи регистра пройдена
[INFO] [B200] Установка выбора основной тактовой частоты на «автоматический».
[INFO] [B200] Запрос тактовой частоты 16,000000 МГц…
[ИНФОРМАЦИЯ] [B200] На самом деле получил тактовую частоту 16.000000 МГц.
Использование устройства: один USRP:
Устройство: Устройство серии B
Mboard 0: B205mini
Канал приема: 0
RX DSP: 0
Плата RX Dboard: A
Подпрограмма RX: FE-RX1
Канал передачи: 0
TX DSP: 0
TX Dboard: A
Подпрограмма TX: FE-TX1
Настройка скорости приема: 5,000000 Мбит/с…
[INFO] [B200] Запрос тактовой частоты 40,000000 МГц…
[ИНФОРМАЦИЯ] [B200] На самом деле получил тактовую частоту 40. 000000 МГц.
Фактическая скорость приема: 5,000000 Msps…
Настройка частоты приема: 94,000000 МГц…
Фактическая частота приема: 94,000000 МГц…
Настройка усиления RX: 20,000000 дБ…
Фактическое усиление RX: 20,000000 дБ…
Настройка полосы пропускания RX: 1,000000 МГц…
Фактическая пропускная способность RX: 1,000000 МГц…

Начало работы с GNU Radio на Ettus USRP B205mini-i

Сначала установите GNU Radio на машину Linux с помощью команды add-apt-repository ppa:gnuradio/gnuradio/gnuradio/gnuradio/gnuradio/gnuradio/gnuradio -релизы . В раскрывающемся списке ниже приведены ожидаемые результаты в терминале:

Результаты установки GNU Radio

sudo add-apt-repository ppa:gnuradio/gnuradio-releases
[sudo]пароль для root:
PPA для выпусков GNU Radio Tagged
Дополнительная информация: https://launchpad.net/~gnuradio/+archive/ubuntu/gnuradio-releases
Нажмите [ENTER], чтобы продолжить, или Ctrl-c, чтобы отменить добавление.
Обращение: 1 http://es.archive.ubuntu.com/ubuntu bionic InRelease
Получить:2 https://download.docker.com/linux/ubuntu xenial InRelease [66,2 КБ]
Обращение: 3 http://es.archive.ubuntu.com/ubuntu bionic-updates InRelease
Обращение: 4 http://security.ubuntu.com/ubuntu bionic-security InRelease
Обращение: 5 http://es.archive.ubuntu.com/ubuntu bionic-backports InRelease
Обращение: 6 http://ppa.launchpad.net/ettusresearch/uhd/ubuntu bionic InRelease
Получить:7 http://ppa.launchpad.net/gnuradio/gnuradio-releases/ubuntu bionic InRelease [15,9 КБ]
Обращение: 8 http://ppa.launchpad.net/js-reynaud/kicad-5/ubuntu bionic InRelease
Обращение: 10 http://ppa.launchpad.net/ubuntu-toolchain-r/ppa/ubuntu bionic InRelease
Получить:9 http://ppa.launchpad.net/js-reynaud/kicad-5.1/ubuntu bionic InRelease [15,4 КБ]
Получить: 11 http://ppa.launchpad.net/gnuradio/gnuradio-releases/ubuntu bionic/main i386 Packages [7,348 B]
Получить: 12 пакетов http://ppa. launchpad.net/gnuradio/gnuradio-releases/ubuntu bionic/main amd64 [7,336 B]
Получить:13 http://ppa.launchpad.net/gnuradio/gnuradio-releases/ubuntu bionic/main Translation-en [4,044 B]
Чтение списков пакетов… Готово
>>> sudo apt-get update
Обращение: 1 http://ppa.launchpad.net/ettusresearch/uhd/ubuntu bionic InRelease
Обращение: 2 http://security.ubuntu.com/ubuntu bionic-security InRelease
Обращение: 3 http://ppa.launchpad.net/gnuradio/gnuradio-releases/ubuntu bionic InRelease
Обращение: 4 http://es.archive.ubuntu.com/ubuntu bionic InRelease
Обращение: 5 http://ppa.launchpad.net/js-reynaud/kicad-5/ubuntu bionic InRelease
Получить:6 https://download.docker.com/linux/ubuntu xenial InRelease [66,2 КБ]
Обращение: 7 http://es.archive.ubuntu.com/ubuntu bionic-updates InRelease
Обращение: 9 http://es.archive.ubuntu.com/ubuntu bionic-backports InRelease
Обращение: 10 http://ppa. launchpad.net/ubuntu-toolchain-r/ppa/ubuntu bionic InRelease
Получить:8 http://ppa.launchpad.net/js-reynaud/kicad-5.1/ubuntu bionic InRelease [15,4 КБ]
Чтение списков пакетов… Готово
E: Репозиторий «http://ppa.launchpad.net/js-reynaud/kicad-5.1/ubuntu bionic InRelease» изменил значение «Метка»
N: Это должно быть явно принято, прежде чем можно будет применять обновления для этого репозитория. См. руководство по apt-secure(8)
.
>>> sudo apt install gnuradio
Чтение списков пакетов… Готово
Построение дерева зависимостей
Чтение информации о состоянии… Готово
Следующие пакеты были установлены автоматически и больше не требуются:
kicad-demo libboost-context1.65.1 libllvm7 libllvm9 libwxgtk3.0-0v5 linux-hwe-5.4-headers-5.4.0-42
linux-hwe-5.4-headers-5.4.0-45 linux-hwe-5.4-headers-5.4.0-47 linux-hwe-5.4-headers-5.4.0-48 python-wxgtk3.0
версия python-wx
Используйте «sudo apt autoremove», чтобы удалить их.
Будут установлены следующие дополнительные пакеты:
blt fonts-lyx freeglut3 gnuradio-dev libboost-atomic1.65-dev libboost-atomic1.65.1 libboost-chrono1.65-dev
…

Примечание: Вы можете столкнуться с ошибкой совместимости, поскольку версия драйвера UHD, установленная на машине Linux, отличается от версии, поставляемой с GNU. Например, версия драйвера UHD в GNU Radio — 9.0016 UHD_003.010.003.000-0 , а мы установили 3.15.0.0-1-1ubuntu1~bionic1 . Чтобы исправить ошибку, сначала загрузите правильный образ UHD FPGA с Ettus Resources Hub (прямая загрузка: uhd-images_003.010.003.000-release.tar.xz ). Затем скопируйте загруженное изображение в каталог, где сохранены все изображения. В этом случае мы сохраняем все изображения под /usr/share/uhd/images . Вы также можете следить за Сборка и установка цепочки инструментов с открытым исходным кодом USRP для установки GNU Radio. Это может занять больше времени.

Теперь мы можем открыть GNU Radio и начать с ним работать.

Использование GNU Radio для разработки приемника с частотной модуляцией (FM)

FM-приемник принимает модулированный сигнал (т. кГц.

Прежде всего, запустите ‘ gnuradio-companion ’ в терминале, чтобы открыть GNU Radio Companion. Затем добавьте следующие блоки:

Две переменные, samp_rate и freq:

samp_rate — это частота дискретизации, которую мы установили на 5 МГц (Подсказка: мы можем скопировать существующий блок переменных и вставить его в Canvas. Затем мы можем открыть скопированную переменную и изменить идентификатор и значение).

freq — это полоса частот, которую мы установили на 94,2 МГц.

UHD: источник USRP — блок источника USRP будет создавать выборки основной полосы частот путем выборки RF на выбранной антенне с определенной частотой, частотой дискретизации и коэффициентом усиления. Мы настроим частоту дискретизации на 5 МГц (samp_rate) и центральную частоту на 94,2 МГц (freq) и сохраним значение по умолчанию для остальных параметров.

QTGUISink — приемник QTGUIfrequency отображает несколько сигналов по частоте. Мы установили размер БПФ на 1024 отсчета, полосу пропускания на 5 МГц и частоту обновления на 10.

Далее мы добавим фильтр нижних частот. Обратите внимание, что полоса пропускания аудиосигнала находится в диапазоне от 200 Гц до 20 кГц. Мы можем установить частоту среза на 50 кГц с переходной полосой до 10 кГц и использовать мягкую фильтрацию. Ширина перехода будет определять количество нажатий. Мы также используем этот фильтр нижних частот для прореживания сигнала. Таким образом, мы можем отбросить некоторые образцы и упростить обработку. В этом случае мы выполним прореживание 20, что означает, что частота дискретизации на выходе будет 5 МГц/20 ~ 250 кГц.

После добавления фильтра нижних частот следующим шагом является выполнение FM-демодуляции. Для этого добавьте блок приема WBFM и установите квадратурную скорость на входную частоту дискретизации 250 кГц.

Поскольку выходной сигнал слышен, мы можем отправить этот сигнал на звуковую карту, которая на самом деле является цифро-аналоговым преобразователем с частотой дискретизации, как правило, 96 кГц. Таким образом, нам нужно децимировать выходной сигнал, чтобы получить частоту дискретизации 96 кГц. Для этого добавьте блок Rational resamples, который выполняет операцию x/y, где x (интерполяция) — выходная частота, а y (прореживание) — входная частота. Наконец, добавьте блок приемника аудио, чтобы выходной сигнал воспроизводился через динамики. Мы также добавляем 2 блока QTGUISink для визуализации входных и выходных сигналов.

Наконец, сгенерируйте скрипт Python, нажав кнопку «Создать блок-схему».

Затем мы отправляем проект в USRP B205mini-i, нажав кнопку «Выполнить блок-схему».

Будет выполнен скрипт Python. Выходной сигнал отображается во временной и частотной области, как показано ниже. Вы также можете услышать выбранную радиостанцию.

Ссылки

Справочное руководство USRP B205mini-i

Для получения технической поддержки посетите страницу поддержки Ettus.

Проголосуйте первым.

Какой USRP вам подходит

При выборе подходящего устройства USRP для вашего приложения хорошо бы начать с того, чтобы задать себе несколько вопросов, касающихся параметров сигнала, размера, веса, мощности, стоимости (SWaP-C), Требования к производительности и условиям окружающей среды. Вопрос первый: Какая центральная частота и полоса пропускания мне требуются?

На этот вопрос достаточно легко ответить, но следующий вопрос более сложный: как я планирую перемещать данные сигнала на устройство или с него?

Это подчеркивает важность интерфейсов данных. Например, модели USRP-290x подключаются к хосту через USB и ограничены максимальной устойчивой пропускной способностью этого интерфейса, тогда как NI Ettus USRP X410 оснащен двумя двойными интерфейсами 100 GbE, способными передавать гораздо больше данных.

Чтобы узнать больше о пропускной способности интерфейса USRP, прочитайте о пропускной способности и частоте дискретизации USRP в базе знаний Ettus Research.

Большинство устройств USRP имеют максимальную частоту до 6 ГГц и некоторые выше; однако NI Ettus USRP X410 может работать в диапазоне 7 ГГц. Что касается более низких частот, некоторые радиостанции снижаются до 75 МГц, а некоторые — до постоянного тока, в зависимости от используемого аналогового набора микросхем. См. Рисунок 15 для разбивки каждой модели.

Рисунок 3. Ettus USRP X410, построенный на основе RFSOC, представляет собой высокочастотный широкополосный SDR с центральной частотой до 7,2 ГГц.

Компромиссы между стоимостью и производительностью

При выборе устройства USRP необходимо учитывать компромиссы, в частности соотношение цены и производительности. Если вам требуется радиомодем по отличной цене и у вас нет расширенных требований к FPGA или широкой полосе пропускания, NI USRP 290x или Ettus Research B200mini — отличные варианты. Если вам нужна самая широкая полоса пропускания и частоты до 7,2 ГГц, лучше всего подойдет NI Ettus USRP X410. Между этими двумя примерами доступно множество вариантов. На рис. 15 ниже представлена полная разбивка по всем моделям.

Рисунок 4. SDR USRP B200 и USRP B200mini с низким уровнем SWaP-C

Автономные или подключенные к хосту варианты SDR

USRP был задуман как компьютерная периферия для подключения программного обеспечения к электромагнитному спектру. Приложения развивались со времен первых USRP, и многие из них требуют наличия встроенного процессора. Вам может потребоваться эта автономная конфигурация, если ваше приложение имеет SDR, физически распределенный из централизованной системы управления или развернутый самостоятельно. Если автономная работа является ключевым требованием, вам нужно будет решить, достаточно ли многопроцессорной системы на кристалле Xilinx Zynq (MPSOC) или системы RF на кристалле (RFSOC) или вам требуется мощный встроенный процессор Intel X86. В таблице 1 представлена разбивка по различным моделям и их встроенным процессорам; обратитесь к документам спецификации USRP для получения более подробной информации.

Модель радио	Бортовой процессор
USRP N320, USRP N321, USRP N310	Xilinx Zynq 7100 MPSOC
USRP E31X	Xilinx Zynq 7020 MPSOC
USRP E320	Xilinx Zynq 7045 MPSOC
NI Ettus USRP X410	Xilinx Zynq Ультрамасштаб + RFSOC ZU28DR
USRP 2974	Intel Core i7 6822EQ (4 ядра, 2 ГГц)

Таблица 1: Модели USRP, способные USRP, с встроенными процессорами

Рисунок 5: USRP 2974. используется в лаборатории, некоторые приложения требуют работы на открытом воздухе или в более суровых условиях. Если ваше приложение требует более высоких рабочих температур или не может полагаться на воздушное охлаждение, вы можете рассмотреть для своего приложения встраиваемую серию Ettus Research. Кроме того, под брендом Ettus Research доступны варианты конфигурации USRP B205mini для работы в расширенном диапазоне температур с использованием алюминиевого корпуса промышленного класса для работы с низким SWaP. В качестве альтернативы, если у вас есть экстремальные требования к окружающей среде, мы будем рады связать вас с нашими опытными партнерами по обеспечению повышенной прочности; свяжитесь с нами , чтобы изучить эти варианты.

Рис. 6. Серия Embedded, USRP E320

Многоканальная синхронизация

Для многих приложений требуются конфигурации с несколькими входами и выходами (MIMO) с различными уровнями синхронизации. Некоторым системам MIMO просто требуется общий тактовый сигнал для АЦП и ЦАП, в то время как другим требуется, чтобы каждый канал был привязан к общему тактовому сигналу и локальному генератору для полной фазовой когерентности.

Распространенное приложение MIMO предназначено для связи с пространственным мультиплексированием. Поскольку для этого требуется только тактовая синхронизация, большинства USRP с внешним опорным тактовым сигналом 10 МГц будет достаточно. Пример такой системы был создан Университетом Бристоля и Университетом Лунда, когда они побили мировой рекорд спектральной эффективности беспроводной связи, используя массивную систему MIMO на основе SDR. Массивная система прототипирования MIMO, используемая в этом приложении, состоит из программно-определяемых радиоустройств NI USRP со встроенными ПЛИС.

Рисунок 7: USRP N320 и N321 со встроенными интерфейсами распределения гетеродина

Когда требуется полнофазная когерентная работа, можно рассмотреть два различных варианта. Если вам требуется до четырех каналов только для приема, Ettus Research USRP X310 с двумя дочерними платами TwinRx можно настроить для совместного использования гетеродина и работы с фазовой когерентностью. Если требуется более четырех каналов, рассмотрите Ettus Research USRP N320 и N321, показанные на рисунке 7. USRP N321 оснащен встроенным оборудованием распределения гетеродина, обеспечивающим когерентную работу до 128 x 128 фаз: конфигурация 32 x 32 пример показан на рис. 8.

Рис. 8. Многоканальная фазово-когерентная система USRP N320 и N321

Распределенная синхронизация нескольких радиостанций

В некоторых приложениях радиостанции требуют синхронизации, но не располагаются совместно. В этих случаях согласованная операция на всем этапе является сложной задачей; тем не менее, можно использовать синхронизацию на основе GPS, чтобы получить стабильность частоты и фазы с помощью синхронизированного генератора GPS (GPSDO). Многие модели USRP оснащены GPSDO на заводе. Чтобы узнать больше, прочитайте «Глобальная синхронизация и синхронизация с NI USRP-29».3x программно-определяемое радио».

Рис. 9. USRP X310 со встроенным GPS-генератором Disciplined Oscillator Эти приложения часто имеют широкую полосу пропускания сигнала или требования к низкой/детерминированной задержке. В этих случаях важно выбрать радио с возможностью программирования ПЛИС. Многие модели USB и более дешевые модели USRP, такие как USRP B200mini или N210, построены с меньшими устройствами FPGA и поэтому не имеют места для добавления пользовательского кода.
