ИЖС это… — на уровне глаз — ЖЖ

ИЖС – индивидуальное жилищное строительство

Всякий раз, когда разговоры заходят о Белгородской области непременно затрагивается тема её достижений, среди которых значится ИЖС. Это своего рода визитная карточка области. То тут, то там эту тему восторженно обсуждают и приводят в пример, как образец для подражания. ИЖС почитают за благо, как прогрессивный путь градостроительного развития. Моя позиция по данному вопросу мягко говоря «не очень», что вызывает искреннее удивление собеседников: «А что плохого в ИЖС?». Попытки объяснить сводятся к высказыванию не всегда связанных между собой тезисов, что неизбежно вызывает дополнительные вопросы.

ИЖС это…
… жить на своей земле в своём доме
… реальная возможность решить «квартирный вопрос»
… налоговые платежи
… ни город, ни деревня
… ценные сельскохозяйственные земли
… безлюдные и унылые улицы
… архитектурно-строительная анархия
. .. построить «дешёвку» и продать как «элит»
… гектары спальных районов
… личное авто для перемещения
… автомобильные заторы в городе

С целью полнее выразить свою точку зрения и в дальнейшем избавиться от повторного изложения одного и того же, решил собрать и упорядочить имеющиеся мысли. Возможно, описание проблем поможет понять их источники и пути решения. К тому же увидеть, что складывается из кусочков, обобщить полученное и для меня самого будет полезно.


Идентичность

Однажды, проезжая мимо одного из районов индивидуальной застройки, сами собой на ум пришли строчки стихотворения Ивана Сурикова (иронично):

Вот моя деревня; Вот мой дом родной…

Дальше подумалось, а сможет ли без иронии, на полном серьёзе, повторить эти слова кто-либо из жителей районов ИЖС, завидев вдалеке свой массив? Усомнился.

Облик
Визуально отличить один массив от другого крайне затруднительно. Всему причиной свобода. Строить можно что угодно и как угодно. Ограничений нет. Вот и строят кто во что горазд. Некоторые строят дворцы, иногда даже красивые. Кто-то попроще, но со вкусом и вниманием к деталям. Кто-то лепит «из того, что было» без всяких там проектов-архитекторов-дизайнеров. В итоге все они стоят по соседству совершенно разные. Разный стиль, разная форма, разные размеры, материалы и цвета. Всё разное. Архитектурно-строительный винегрет сомнительного вкуса.

Сто раз правы финны, когда говорят, что ты не только для себя дом строишь, но и Отечество своё застраиваешь.

Названия
А вот названия массивов, напротив, оригинальностью не блещут. Криэйторы массивов не утруждают себя нэймингом. Берут название ближайшего населённого пункта и к нему добавляют цифру. Вот, для примера, названия, взятые с сайта БИК (Белгородская ипотечная корпорация):

Юго-Западный 2.2, Разумное 81, Майский 8, Новая Нелидовка 62.17, Никольское 25, Стрелецкое 23a, Пушкарное 78, Драгунское 75, Шишино 39, Ближняя Игуменка 62.25-1…

Ну, что это такое? Что это за кошмар?! Напоминает что-то вроде Арзамас-16, Челябинск-40 или Зона-51. А ведь это названия населённых мест!
На первое время, в качестве рабочего наименования, не уходящего дальше кабинетов, ещё куда ни шло. Но оставлять как название населённого пункта такой ужас никак нельзя.

Ориентация
Как было отмечено ранее, в районах индивидуальной застройки царит свобода, обратной стороной которой является хаос. Всё настолько разное, что всё становится одинаковым. Все улицы похожи друг на друга. Теперь вместо серой массы, от которой убегали, получили разноцветную, в которой ничего не выделяется. Всё пестрит и нет ориентиров. Оказавшись в районе ИЖС, проблематично определить в каком именно районе находишься. Визуально понятных знаков для ориентации не существует. Даже границы не вносят ясности. Массивы разграничены дорогами, а они, как и улицы, одинаковы. Границы затёрты — одно огромное, расползающееся пятно.

Родство
Родственники, члены одной семьи, похожи между собой, у них есть общие черты. Однако при этом их трудно спутать друг с другом — каждый человек индивидуален. Так интересно переплетено общее и индивидуальное. Общие черты, присущие определённой группе, позволяют различать группы между собой, а носителю черт чувствовать принадлежность к группе, то есть самоидентифицироваться.
«Мы это что-то одно, а вы — что-то другое».
Учитывая то, что районы ИЖС не обладают индивидуальными чертами, а все улицы, и дома на них, избыточно уникальны, то местная самоидентичность жителя крайне затруднительна, или даже не возможна. Нет, пожалуй, не сможет он искренне и вдохновенно произнести слова стихотворения Сурикова:

Вот моя деревня; Вот мой дом родной…

… моя деревня. Моя! Это когда знаешь где начинается чужая, и чем она отличается.
… дом родной. Родной это с которым чем-либо связан. Люди, события, места. Это где живёт душа и сердце, где тепло и любовь.

Агломерация

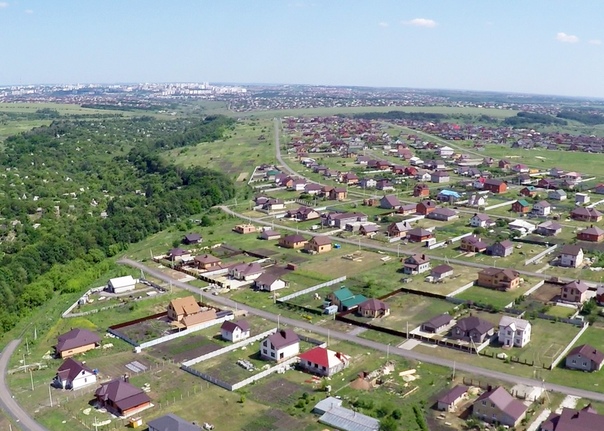

За последнее время ландшафт вокруг Белгорода коренным образом изменился. Приятные взгляду пейзажи, с просторами волнующихся на ветру полей, сменились рассыпанным конфетти крыш. Поля коттеджей раскинулись от города до самого горизонта. Теперь это называют белгородской агломерацией.

Городская агломерация — это компактное скопление населённых пунктов, главным образом городских, местами срастающихся, объединённых в сложную многокомпонентную динамическую систему с интенсивными производственными, транспортными и культурными связями
Городская агломерация © Wikipedia

Хотя фактически, это ни что иное как «расползание города». В подтверждение – карта-схема «Концепция градостроительного развития жилых районов пригородной зоны г.Белгорода«. Заодно оцените масштабы случившегося.

Михаил Койнов: Полет над Белгородом

Расползание
В последние несколько десятилетий в градостроительной теории и практике в контексте роста городов употребляется термин «urban sprawl» (расползание городской ткани), возникший в США в 60-е гг. XX в., когда на волне усиленно растущей автомобилизации населения и доступности земельных участков под частное использование города начали разрастаться вдоль магистралей, а также поглощать на своем пути сельскохозяйственные угодья и ценные природные ландшафты.
http://www.gisa.ru/79470.html

Что же такого в расползание города? Термин не совсем точно отражает суть процесса. Расползается не город, а его пригород с частным сектором. Огромные территории, прилегающие к городу, застраиваются индивидуальными жилыми домами, которые характерны для сельской местности, но никак не для города. Массивы ИЖС именуются как населённый пункт, вокруг которого, или рядом с которым расположены. К тому же они находятся в административном подчинении сельских поселений, что, наверное, должно служить развитию данных сельских поселений. А на деле? Всё развитие ограничено строительством дорог, да магазинов вдоль основных трасс. И всё. Развития поселений, как самостоятельной единицы с полным набором функций, не видно. Территории застраиваются уже более 10 лет, но в районах ИЖС до сих пор не построено ни одной школы, ни одного детского сада, не говоря уже о каких-нибудь спортивно-досуговых комплексах. Может быть, я ошибаюсь, тогда поправьте меня. Кроме того, есть информация, что теперь делятся и отдаются под индивидуальную застройку даже те участки, которые были зарезервированы под эти функции.

Если увеличиваются населённые пункты сельских поселений, тогда почему речь идёт о расползании города? Во-первых, на основании упомянутой выше «Концепции», а во-вторых потому, что люди, живущие в зонах ИЖС, работают в городе, совершают покупки в городе, проводят досуг тоже в городе. Все свои потребности жители ИЖС удовлетворяют в городе. Единственное, что они делают в своих домах, так это только ночной отдых — сон. Вот и получается, что ИЖС это бескрайние спальные районы города.

Дачники
Несмотря на все эти лозунги, что хорошо и модно жить в своём доме, на своей земле, люди строят дом за городом совсем не для того, чтобы там жить. Заметьте, не в селе, а именно за городом, хотя прописка районная. Просто многие видят в строительстве дома решение своего «квартирного вопроса», ведь построить дом выходит дешевле, и что немаловажно вполне реально(!), чем купить квартиру в городе. Удалённость от города легко компенсируется покупкой автомобиля.

Кто же они, люди живущие в ИЖС – горожане или селяне? Вот и ещё одна причина трудности местной самоидентичности. Они ни то и ни другое. Человек имеет место жительство за городом, но время проводит в городе, и этим он очень похож на дачника, только наоборот.

Соседство
Улицы ИЖС представляют из себя автомобильный проезд и два параллельных ряда заборов. Заборы глухие (т.е. не прозрачные), увидеть, что за ними происходит нельзя. Каждый живёт автономно, отгородившись от соседей и внешнего мира. Правда находятся редкие смельчаки, которые делают забор проницаемым, проще говоря, сеткой или прутьями. Честь и хвала хозяевам таких домов. У них территория перед домом с ухоженным газоном и цветами, своего рода парадная часть участка. Приятно глянуть! Очень жаль, но их открытость погоду не делает.

Если проехать по районам ИЖС, то можно встретить на улице только одну лавочку на целый массив.  Это достоверный признак того, что владельцам домов не интересно, что происходит за их забором. Значит внешние контакты жителей домохозяйства, даже с соседями, происходят по необходимости, если вообще происходят. Разумеется, никакой общественной жизни на улицах ИЖС нет. Даже прогуляться по такой улице – то ещё удовольствие.

Соседство, или общинность, присущее сельской местности, в ИЖС не наблюдается. Плохо это или хорошо? Я считаю, что плохо. Как ни крути, а человек существо социальное. Общество и общение требуется человеку, они обогащают и разнообразят его жизнь. Конечно, степень и форма контактов может быть разная, и человек может выбирать ту, которая ему больше подходит.

Разве не здорово в выходные вместо того, чтобы ехать в город, или оставаться весь день за забором участка, отправиться всей семьёй на местный праздник, организованный жителями, на котором можно встретить соседей по улице и односельчан.
— А куда все спешат?
—На Индюшачью горку! Сегодня же день сурка!

Но где в «массивах» есть места для проведения каких-либо массовых мероприятий, да и просто вечернего досуга? Где такие места, в которых люди могут «пересечься» и неформально познакомиться? Как они узнают, что на соседней улице живёт человек, у которого схожие интересы? Как они могут разнообразить свою жизнь там, где живут?

Улицы и заборы
Раз уж зашла речь о заборах, то затронем и эту тему. Помните американские фильмы, в которых показывается пригородная застройка? Ряды аккуратных домиков и зелёные лужайки перед ними. Красота!

Вот и в Белгороде кому-то мечталось увидеть подобное. Поэтому, во исполнение идеи зелёных лужаек, дома были отодвинуты на десять метров от границы участка, хотя согласно СП 30-102-99 п. 5.3.2 достаточно пяти. Но чуда не случилось, и лужайки не появились. Вместо них по красной линии (она же граница участка) выросли заборы. Это вполне объяснимо, ведь десять метров от дома до границы участка это приличный такой кусок территории (300 м2, или три «сотки» на стандартном участке от БИК), который «дяде» отдавать совсем нет никакого желания. К тому же это «частная собственность», так что имеют полное право. Вот люди и установили заборы, и остаётся надеяться, что полученное пространство принесло хозяевам хоть какую-то пользу, хотя бы душевный покой.


Как говорится – ожидание и реальность © Google Street View
Bel Air South, Maryland / Таврово, Белгородская обл.

Так благая идея была успешно похерена, и к тому же испортила улицы районов ИЖС. Они по-настоящему улицами не стали, то есть они не стали «общественным местом», а превратились просто в проезды. Да и сами районы строительства выглядят со стороны неприглядно, как свалка, с кучей разбросанного мусора. Последствие свободы — каждый строит что хочет, как хочет и из чего хочет. Вот и результат.

Может показаться, что представлена ещё не освоенная территория, ещё идёт строительство, поэтому такой вид. Ну, ОК, вот освоенная, и надо сказать, это ещё приличные улицы.


типичные улицы ИЖС © Google Street View
50.55278, 36.59667 / 50.516187, 36.589397

Ну что, привлекательно? Кстати, заметили отсутствие пешеходных дорожек? Неправда ли, оно усугубляет впечатление.

Транспорт
Участки индивидуальной застройки, «сбитые» в массивы, образуют монофункциональную территорию. Большие площади неизменно рождают большие расстояния. Увеличение это заметно уже на уровне жилой единицы. Например, от одного индивидуального дома до другого расстояние больше, чем от квартиры до соседней квартиры. Если от дома до дома, и даже от начала улицы до её конца, можно пройти пешком, то уже для преодоления бо́льших расстояний требуются технические средства, например, велосипед. Его использование, в пределах массива ИЖС, в качестве основного транспортного средства является достаточно логичным и абсолютно адекватным ситуации. Поэтому никого не удивляет бабулька приехавшая в сельский магазин на велосипеде. На селе велосипед это вид транспорта.

Размеры массивов индивидуальной застройки вполне сопоставимы с размерами небольшого села или посёлка. Казалось бы, что в дорожной инфраструктуре создаваемого населённого места с новым уровнем качества жизни велосипедным дорожкам самое место. Но нет. Даже пешеходные дорожки, и те большая редкость. Таким образом, сама возможность использования велосипеда и пешеходного движения, как альтернативы личному авто, сведена к нулю. Это, конечно, не значит, что по улицам нельзя пройти пешком или проехать на велосипеде. Это означает, что при отсутствии факторов, побуждающих оставить авто дома и воспользоваться для передвижения силой ног, перемещение пешком или на велосипеде становится чем-то маргинальным, т.е. уделом отщепенцев. Это, в свою очередь, влияет на «людность» улиц, на количество социальных контактов и восприятие улиц как общественных мест. Те самые
«живые улицы».

Что же остаётся из транспорта? Немного. Личный легковой автомобиль и общественный транспорт в виде автобусов. Последний, в силу объективных факторов, явно проигрывает. Большие площади территорий ИЖС и малое количество проживающего там населения в сумме дают низкий показатель плотности. Это объективный фактор. При низкой плотности многие виды коммерческой деятельности, в том числе пассажирские перевозки, не рентабельны. Значит личный автомобиль становится основным средством передвижения. На нём ездят на работу и в магазин, отвозят детей в школу и сад, На нём отправляются в кино или на спектакль, в кафе или ресторан. Все эти блага находятся не в «массивах», а в городе. А ещё, с недавнего времени, в центре города платные парковки.

Днём количество автомобилей в городе увеличивается на число автомобилей из зон ИЖС. Это одна из причин пробок и забитых парковок.

ремарка
Основные положения стратегии градостроительного развития Белгорода приводятся ниже:

10. Предотвращение территориального расползания города, что неизбежно сопровождается дополнительными затратами на строительство и эксплуатацию инженерно-транспортных сетей и дополнительными затратами времени на передвижение горожан по городу.

Решение от 26 сентября 2006 г. № 335, о генеральном плане развития городского округа «город Белгород» до 2025 года


Прочие опасности

платежи
Постоянный пиар и продвижение ИЖС со стороны областной власти, а так же большая свобода в индивидуальном строительстве лично меня с самого начала настораживали.
Это «ж-ж-ж-ж» явно неспроста © Винни-Пух
Так не может продолжаться бесконечно. Это «замануха» до поры до времени. Человек сам себе выбирает размер верёвки, на которой позже предстоит вешаться. Помните идею введения социальных норм на электричество? Отличный ход, универсальный! Можно применить к чему угодно. Например, никто не мешает ввести такие же социальные нормы на жилую площадь. Сколько она там? 18 кв.м на человека? Отлично! Всё остальное излишки, будь добр – плати. И ведь в отличие от того, что расходуется (электричество, газ или вода), хрен ты эти «излишки» уменьшишь. Даже сад можно уменьшить, вырубив деревья, а площадь дома как? Реконструкция?

Хорошо, допустим, что это из области вероятности, но и без «соц.норм» уже с этого года налоги на недвижимость и землю увеличены. Думаю, что в ближайшее время стоит ждать увеличения предложений о продаже домов. А что будет в следующем году, когда владельцы «модного жилья на своей земле» получат налоговые уведомления, и представить трудно.

дом
Есть и другая «серая» сторона – сам дом. Так получилось, что дома у нас строят либо «для себя» либо «на продажу». Разница исключительно в качестве строительства и применяемых материалов. Даже в магазинах строительных материалов не редко можно услышать вопрос: «Вам для себя?»

Те, кто строит дом для себя, рассчитывают, что проживут в нём всю свою жизнь, а после них тут будут жить дети и внуки. Возможность продажи дома в будущем (даже потенциальная возможность) не только не закладывается в проект дома, но и вообще никак не рассматривается.
Но ведь всё может измениться. Например, дети не захотели жить в родительском доме или семье нужно переехать в другое место. Да мало ли что в жизни случается! Обстоятельства сложились таким образом, что дом нужно продать. Сколько тогда покупателей наберётся? Думаю не надо говорить, что от их количества зависит цена, за которую дом можно продать, и скорость продажи. Хорошо если «дом для себя» отвечает требованиям большинства покупателей, тогда продать его не составит большого труда. А если нет?

Дом «на продажу» вообще тёмная история. Он может выглядеть очень привлекательно: и внешний вид нравится, и размеры то, что надо, и площади  комфортные, и планировка, и участок хорош. Но! Кто вам покажет из чего и как сделан фундамент? Какой «пирог» стены или кровли? Там может быть всё что угодно, и покупателю только и остается, что поверить продавцу на слово.

Решения

Названия посёлков
Это самая простая проблема, решение для которой — нейминг. Так, чтобы названия не высасывать из пальца, достаточно обратить внимание на близлежащие существующие топонимы. Например, Таврово-4 расположено между урочищ Лопатное и Гойдуково, а восточная сторона выходит на балку Сухой Яр.

Чем не названия? Бери любое. Вот и получаются– село Лопатное, или село Гойдуково. Если «массив» это микрорайон, тогда «микрорайон Лопатный», или «микрорайон Гойдуков». Это гораздо лучше, чем Таврово-4.
Можно даже немного изменить эти названия, вместо Лопатное — Лопатенское, вместо Гойдуково — Гайдуковка. Конечно, при таких изменениях или создании нового названия стоит обратить внимание на построение уже существующих названий в данной местности, с тем, чтобы обеспечить гармоничное встраивание в топонимный контекст.
А если ещё и историю места копнуть, то вообще замечательно будет. Тот же Сухой Яр, на трёхверстовой карте Ф.Ф. Шуберта и П.А.Тучкова 1869 года , указан как «Яр Орлиный» (если я правильно прочёл)

Общий вид посёлков
Этот вопрос надо было решать на стадии разработки генплана, параллельным созданием регламента застройки, в котором отразить (как минимум) цвет крыши и стен, выходящих на улицу. Соблюдение регламента застройки отдельно прописать в договоре.

Вид улиц
Лечится тем же регламентом, в котором внимание уделяется забору, подъезду к дому и прилегающей территории. С указанием видов зелёных насаждений (деревья, кустарники, цветы) и способов посадки. Сейчас это можно сделать только для новых участков.

Было бы чудесно установить «правило уличного фасада», это когда улица формируется не забором, а фасадами домов. Как в американских пригородах, но не стоит думать, что заборов там нет вовсе. Они есть, и высотой 1,8 метра, но не видно их потому, что они отстоят от фасада дома на некотором расстоянии. У нас тоже есть хороший пример для подражания – улицы наших деревень и сёл. Забор ставится в одну линию с фасадом дома, а перед домом устраивается палисадник, обнесённый невысоким, проницаемым ограждением. Думаю, что можно, и даже нужно воссоздавать такой облик улиц в районах ИЖС.

Для того, чтобы улицы не выглядели полупустыми, дома на них должны стоять чаще. Сейчас размер стандартного участка 30*50 метров (15 соток). На мой взгляд, 15 соток для индивидуального строительства многовато. Стоит сократить площадь участка до 10 соток. При этом размер участка получается 20*50 метров, и количество домов на улицу увеличится.

Низкая плотность
Низкая плотность это причина, по которой в районах ИЖС не могут возникнуть и развиваться предприятия обслуживания, торговли и развлекательные заведения, а значит, жизнь здесь скучна и однообразна. Кроме того, дорого обходится содержание и обслуживание различных коммуникаций.

Хорошее решение этой проблемы уже было предложено. Ещё в 2005 году начальник управления архитектуры и градостроительства Белгородской области Виталий Владимирович Перцев ввёл в лексикон белгородских чиновников такой термин как «кластер«. Наверняка вы об этом что-то слышали.

В 2009 году журнал «Эксперт» опубликовал статью, в которой среди прочего писалось:
«К чести белгородцев проблемы плотности застройки они осознали довольно рано. Если первые микрорайоны самостроя — это поля коттеджей, то микрорайоны второй волны имеют весьма продвинутую структуру. Это кластеры. В центре располагается район среднеэтажной жилой застройки с детскими садами, школами, магазинами и так далее, а вокруг центра — микрорайоны индивидуальных домов.»
Алексей Щукин: Дом, который построил врач, «Эксперт» №47 (684)

2006 год
Виталий Владимирович предложил проект жилищной локально-территориальной единицы, обозначенной им как «кластер». В ее состав войдут малоэтажные и индивидуальные дома общей численностью проживающих – 500 семей, из которых 200 живут в квартирах, а 300 – в коттеджах. Помимо этого, в состав «кластера» входят дошкольные учреждения на 80 мест, общеобразовательные – на 260 мест, амбулатория, аптечный пункт, опорный пункт милиции, отделение банка и предприятие связи. Главный архитектор области уверен, что этот проект будет востребован инвесторами.
22 марта 2006 © ИА «Бел.Ру»

С тех пор прошло много времени, а воз и ныне там. Выходит, ошибся Виталий Владимирович, не востребованным оказался проект. Идея была хорошая и благая, вот только механизм её реализации не был разработан, поэтому и не пошло. У инвестора деньги на уме, барыши. Почему его должно заинтересовать строительство в чистом поле? Прибылью его надо было манить, прибылью! Их брат на эти дела падкий. А так все смотрят друг на друга и ждут – кто ж первый начнёт. Страшно ведь. Это же не город, людей рядом нет. Кто квартиры покупать станет? «Уж лучше я в городе пятачок земли найду и построю жилой дом. Тут завсегда купят, а кластеры сами стройте»— думает инвестор.
Вон, Новосадовый-41 только-только зашевелился. Как думаете, почему?

А идея и правда хорошая.
Для агломераций области такой планировочной единицей принят планировочный кластер — пригородной жилой комплекс. Селитебная емкость планировочной единицы кластера включает 250-300 усадебных домов и 200-250 квартир в многоквартирных жилых домах. Основная стратегия кластера — полноценная среда, в которой человек живет, отдыхает и работает в одном и том же месте, но на новом уровне. Одним из основных компонентов кластера является пешеходная доступность, исходя из 5-7 минутной доступности основной зоны кластера, в котором размещены все элементы с расстоянием 450 м.
СОЦИАЛЬНАЯ АДАПТАЦИЯ ГРАДОСТРОИТЕЛЬНОЙ ПОЛИТИКИ, журнал «АСД» №3, 2008

Sprawl Repair


pricetags

если совсем коротко
ИЖС это извлечение прибыли путём ликвидации сельскохозяйственных земель, в ходе которой образуется градостроительное уродство, паразитирующее на городе.

Послесловие

Растущие вокруг города массивы ИЖС захватывают всё новые земли, и в некоторых местах им уже тесно. Темпы строительства индивидуального жилья в регионе не снижаются, а наоборот, растут, однако земель для этих целей становится всё меньше.
Ирина Маликова: Дачная перезагрузка

Дефицит земель, оказывается. ИЖС и не думает останавливаться или снижать темп. Теперь изыскиваются возможности по вовлечению в градостроительную деятельность садовых участков.

Земельные участки ИЖС в Подмосковье

Участки и поселки Полезная информация Специальные предложения
  • Главная
  • Земельные участки для ИЖС в Подмосковье

Почему участки выгодно покупать у нас:

близость к москве

Дорога от МКАД до земельных
участков займет не более получаса.

развитая инфраструктура

Здесь есть всё необходимое
для жизни и организации досуга

отличная экология

Земельные участки расположены
в экологически чистых местах

выгодные финансовые условия

Наши цены одни из самых
привлекательных на рынке

Земельные участки для
индивидуального жилищного
строительства (ИЖС)
в Московской области

Участки для ИЖС от компании «Своя Земля» в Подмосковье — это лучшее предложение по цене. Наши девелоперские проекты ИЖС сумели совместить в себе развитую инфраструктуру современного города и близость к природе.

Чем выгодна покупка земельного
участка под ИЖС:
  • Вы сможете без ограничений пользоваться всей социальной инфраструктурой муниципального образования, в котором находится участок.
  • Построив дом на таком участке, вы сможете воспользоваться налоговым вычетом.
  • К жилью, построенному на участке под ИЖС, проще и дешевле подвести необходимые коммуникации.
Рассрочка

Возможность купить участок в рассрочку
при первоначальном взносе 50%

Продано 14 000 участков

Продано более 14 000
участков

Вынос границ

Бесплатно выносим границы

вашего участка при покупке

дороги

Дорога к участкам с
асфальтовым покрытием входит в стоимость

Мы поможем найти идеальный
участок быстро

цена сотки стоимость участка от мкад инфраструктура коммуникации природа

Стоимость сотки инфраструктура

Публикуемая на сайте информация не является публичной офертой

Разработано в Liqium

Виды земельных участков: чем отличается ИЖС от ЛПХ

Если вы решили приобрести участок земли в собственность, один из важнейших вопросов — категория, к которой относится участок. Категория определяет назначение земли, то есть действия, которые сможет на ней совершать владелец участка, такие как строительство или выращивание сельскохозяйственных культур. Если не разобраться с этим вопросом заранее, впоследствии можно столкнуться с непредвиденными проблемами — например, вы не сможете возвести дом для постоянного проживания.

При покупке участка обязательно проверьте категорию земель!

Иногда низкая цена за участок, которую предлагает продавец, связана именно с тем, что категория землепользования накладывает какие-то ограничения. Не стоит рассчитывать, что вы купите дешевый участок и затем переведете его в другую категорию — это сложная и длительная процедура. Поэтому при покупке участка важно изучить документы и выяснить, устраивает ли вас его назначение.

Участки для частного загородного строительства обычно относятся к категории ИЖС или ЛПХ. Оба варианта имеют свои достоинства и недостатки.

Разновидности приусадебных хозяйств. Что такое участок ЛПХ?

Участок ЛПХ — это участок земли, предназначенный для ведения индивидуального подсобного хозяйства, то есть производства сельхозпродукции только для обеспечения своей семьи, а не для продажи с целью получения прибыли. Порядок использования участка регламентируется законом от 07.07.2003 N 112-ФЗ «О личном подсобном хозяйстве». На участках этой категории можно заниматься следующими видами деятельности:

  • садоводством и огородничеством;
  • животноводством;
  • пчеловодством.

При этом владельцам нельзя пользоваться услугами наемных работников. Если возникают излишки продукции, их можно продавать, причем это не будет считаться предпринимательством.

Максимальный размер такого участка ограничен, но верхняя граница может отличаться в разных регионах. Упомянутый выше закон устанавливает предел в 0,5 гектара, но на практике размер участка может отличаться как в большую, так и в меньшую сторону в зависимости от региональных особенностей. Например, в Московской области размер участка для ЛПХ обычно составляет 0,1 га или меньше, а для дальневосточных регионов ограничение, напротив, не установлено.

Не на любом участке для ЛПХ можно возводить капитальные постройки

Обратите внимание, что не на любом участке для ЛПХ можно возводить капитальные жилые постройки. Разрешение на строительство удастся получить только для участков, которые находятся в черте населенного пункта (такие участки называются приусадебными). На них вы сможете построить жилой дом на одну семью, гараж и другие хозяйственные постройки. В загородном доме, который находится на приусадебном участке, можно будет и прописаться. Однако для этого может понадобится доказать, что дом пригоден для постоянного проживания. Иногда доказывать это приходится через суд. Но если вы получали разрешение на строительство, а затем в установленном законом порядке ввели дом в эксплуатацию и зарегистрировали, проблемы возникают редко.

Если же земля расположена за пределами населенного пункта, на территории сельскохозяйственного назначения, то строить капитальные постройки там нельзя. Вы сможете возводить только временные сооружения, не имеющие фундамента. Соответственно, невозможно будет и прописаться на этой территории.

Что такое участок ИЖС?

В отличие от участков ЛПХ, которые могут быть полевыми или приусадебными, участки ИЖС всегда расположены на территории населенных пунктов. Основное назначение земель этого типа — индивидуальное жилое строительство. Минимальный размер участка для ИЖС составляет 0,06 га. Дома, которые строятся на этих участках, должны отвечать следующим требованиям:

  • они рассчитаны только на одну семью;
  • высота дома составляет не больше трех этажей;
  • на участке можно возвести только один жилой дом (число хозпостроек при этом не ограничивается).
Участки ИЖС всегда расположены на территории населенных пунктов

Критерий этажности нередко становится предметом для споров, поскольку в действующих документах предлагаются различные подходы к определению количества этажей: в него могут включать мансарды, подвал и цокольный этаж.

Поэтому прежде чем планировать строительство, полезно будет поинтересоваться практикой применения этой нормы, сложившейся в вашем регионе.

Кроме того, при ведении строительства на участке для ИЖС нужно соблюдать нормы санитарной и пожарной безопасности. Они определяют, на какое минимальное расстояние от границ участка и друг от друга должны быть удалены дом, хозпостройки, деревья и кустарники. Подробнее о юридических аспектах строительства загородных домов вы можете узнать в статье «Получение разрешения на строительство».

Что лучше — ИЖС или ЛПХ?

Если участок в черте города, принципиальной разницы между ИЖС и ЛПХ нет. В обоих случаях вы сможете построить на своей земле жилой дом, где в дальнейшем сможете прописаться.

Полевой участок ЛПХ может заинтересовать тех, кто не планирует постоянно жить за городом, но хочет своими силами обеспечить семью овощами, фруктами или продуктами животноводства. К тому же, определенное количество продукции можно будет продавать без уплаты налогов.

Но стоит учесть, что поскольку такой участок находится за чертой города, на дорогу до него каждый раз будет уходить много времени.

Участки ЛПХ обычно имеют более низкую кадастровую стоимость

Участки ЛПХ, в особенности полевые, нередко имеют более низкую кадастровую стоимость, чем участки для ИЖС той же площади. Поэтому меньше будет и сумма земельного налога, который вам придется платить. Участки этой категории часто принадлежат садоводческим или дачным объединениям, которые полностью или частично берут на себя обеспечение коммуникаций.

И на участках ЛПХ, и на участках ИЖС, подключением к электросетям занимается сам владелец участка, в дальнейшем оплачивая потребленную энергию по тарифам. В то время как на участках, принадлежащих садовым некоммерческим товариществам, при неуплате отключение может угрожать всем участкам, владельцы ЛПХ или участков ИЖС несут индивидуальную ответственность за своевременное внесение платежей.

Согласно законодательству, местная администрация должна содействовать развитию ЛПХ, обеспечивая инфраструктуру (в том числе дороги, снабжение электричеством и водой). В реальности добиться этого может быть сложно. Нередко нужны заявления от многих владельцев участков, чтобы местные власти улучшили состояние дорог. Можно попытаться добиться от местной администрации и содействия в обеспечении участка электроэнергией, но на практике быстрее решить эти вопросы своими силами. К инфраструктуре участков для ИЖС предъявляются более строгие требования: местные власти должны позаботиться не только о проведении подъездных дорог и их своевременной расчистке, но и о доступности магазинов, школ, больниц, ведь предполагается, что участки с ИЖС будут использоваться в качестве постоянного места проживания.

Таким образом, участки для ИЖС и ЛПХ во многом сходны по особенностям использования, если они находятся на землях поселений. Участки для ЛПХ — вариант для тех, кто хочет развивать приусадебное хозяйство, а может быть, и продавать выращенные на нем овощи и фрукты. ИЖС подойдет, если в ваших планах — постройка загородного дома для постоянного проживания.

Что такое ИЖС участок — земельный, бесплатно, минимальный размер, что это такое, с домом, предоставление

Частное индивидуальное домостроение – мечта, осуществимая только на отдельном земельном участке.

Российское законодательство классифицирует землю по целевому назначению, ведомственной подчиненности и другим признакам.

Построить жилой частный дом, коттедж или дачу без проблем с оформлением документов можно на специальных территориях, которые получили сокращение ИЖС (индивидуальное жилищное строительство).

В соответствии с Градостроительным Кодексом (ГК) РФ на таких участках возможно возведение частных жилых домов.

Особенности

Строительство индивидуального дома, является законным, если:

  • участок предназначен для этих нужд;
  • возведение ведется на собственные средства лица, которому земля передана в пользование;
  • этажность сооружения не превышает 3;
  • использоваться здание будет одной семьей.

Оформление домостроения на ИЖС производится в соответствии с ФЗ №122, а запись о собственниках, характеристики объекта и другие сведения фиксируются Росреестром.

Основным ограничением, которое действует на владение землей с целевым назначением под ИЖС, является запрет на коммерческое использование.

Соответственно лица, которые планируют построить, например гостиницу, автомобильную мойку или другое сооружение, не являющееся индивидуальным (семейным) жильем, столкнутся с проблемами оформления.

Кроме того, запрещено возводить дома общей этажностью более 3-х.

Строительство должно проводиться в соответствие со СНиП, который предусматривает порядок расположения строений относительно дорог, соседей, красной линии и прочие условия.

Объекты, строящиеся на ИЖС, гарантировано обеспечиваются подводом коммуникаций и устройством инфраструктуры.

Каждому индивидуальному домостроению присваивается почтовый адрес, что дает возможность полноценной постоянной или временной регистрации.

Дома могут на усмотрение владельца выступать в качестве залога для получения кредитных средств.

Недвижимость, построенная на участках с назначением ИЖС, свободно участвует в гражданском обороте и подлежит купле-продаже, мене, дарению и прочим действиям.

Предоставление земли

В зависимости от региона, социального статуса и других обстоятельств участки ИЖС могут предоставляться в пользование бесплатно.

Каждый гражданин РФ имеет право получить по такой схеме только один земельный надел с аббревиатурой ИЖС.

Земля с оформленным домостроением подлежит:

  • свободной продаже;
  • передаче другим лицам по договорам мены, дарения или по завещанию на наследство.

Что такое ИЖС участок?

В соответствии с Земельным Кодексом (ЗК), введенным в действие в 2001 году, и Федеральным Законом (ФЗ) № 161 от 24 июля 2008 года с внесенными в 2020 году изменениями определяет основные понятия, связанные с ИЖС.

Статьей 39.18 ЗК РФ обозначены особенности предоставления ИЖС гражданам РФ.

А особенности передачи прав на пользование землей такого статуса изложены в статье 16.4 ФЗ № 161 «О содействии развитию строительства жилых объектов».

ИЖС, по определению это земельный участок, на котором могут быть построены индивидуальные жилые здания, для удовлетворения нужд одной семьи, общим количеством человек не более 3-х.

Минимальный размер

Определение площади участка под жилищное строительство частным лицом определяют местные органы власти.

Минимальный размер участка, на котором разрешено строительство, может быть любой, соответствующий решению районных, муниципальных или других компетентных органов власти.

Можно ли получить бесплатно?

Развитием строительства индивидуальных домов заняты все муниципальные органы. В соответствии с действующим законодательством каждый гражданин РФ имеет право одноразово бесплатно получить в пользование участок ИЖС.

Порядок предоставления земли, площадь и другие параметры определяются местными администрациями.

В первую очередь предоставляются ИЖС участки льготным категориям граждан, к которым относятся инвалиды, ветераны, многодетные матери и другие.

С домом

Бесплатно предоставляются исключительно земельные наделы.

Жилое строение передается в бесплатное пользование:

  • по договорам социального найма;
  • в аренду;
  • на прочих временных условиях.

Дом на участке ИЖС можно купить у частных лиц, банковских учреждений (залоговое имущество) в жилом фонде.

Отличие от других категорий земель

Участки ИЖС выделены в отдельную категорию в силу некоторых отличий по сравнению с землей, предназначенной для дачного некоммерческого партнерства (ДНП) и садового товарищества (СНТ).

Так же, как и другие земли, ИЖС не может использоваться для коммерческих целей, но имеет ряд преимуществ.

СНТ

Основным отличием от участков со статусом ИЖС является расположение на сельскохозяйственных землях, что исключает планирование подвода коммуникаций, устройство дорог и другой инфраструктуры.

Управление участками ведется коллективно и предполагает общее решение по благоустройству объектов общего пользования.

СНТ заменили советские «фазенды» с целью юридического упорядочивания объектов недвижимости в гражданском обороте.

Для прописки (регистрации) в строении, возведенном на участке СНТ необходимо доказать что оно пригодно для круглогодичного проживания и муниципальные органы готовы присвоить ему почтовый адрес.

ДНП

Данный вид назначения земельного участка, практически идентичен СНТ, но при этом его прямое назначение определено как место для отдыха, на котором граждане могут построить домостроение, а в случае расположения в черте населенного пункта имеют право на постоянную регистрацию.

К преимуществам такого типа земли является возможность совместного (кооперативного) решения вопросов, связанных с коммуникациями, инфраструктурой и других.

Что лучше?

ИЖС участки, которые выделяют муниципалитеты, имеют одно явное преимущество.

Власти берут на себя обязательства обустроить подъездные пути и обеспечить функционирование инфраструктурой в соответствие с нормами проживания.

Наибольшим недостатком ИЖС считается более высокая цена.

Остальные параметры, которые влияют на выбор участка необходимо рассматривать в зависимости от цели, с которой он будет использоваться в дальнейшем.

Порядок оформления

Для получения бесплатного участка под строительства индивидуального дома необходимо обратиться в местную администрацию с заявлением.

Решение принимается в установленные муниципалитетом сроки (обычно не более 14 рабочих дней) при условии предоставления необходимых документов.

Участки под ИЖС выделяются из свободного фонда и оформляются на гражданина, если он ранее не получал в пользование подобный объект.

Положительное решение администрация может принять 3 типов:

  • передать участок в аренду;
  • объявить торги;
  • предоставить в безвозмездное пользование.

Необходимые документы

В зависимости от субъекта РФ требования к документам, которые обоснуют заявление на бесплатное выделение земли, различны.

Основным условием является предоставление выписки о владении недвижимым имуществом.

Посредством этого документа будет доведено, что гражданин не владеет или ранее не реализовал свое право на бесплатный участок под ИЖС.

Для получения земли на общих основаниях потребуется только заявление гражданина, в котором описан участок. Количество приобретаемых участков на таких условиях не ограничено.

Получив участок в собственность его необходимо оформить, получив:

  • кадастровый паспорт;
  • почтовый адрес;
  • разрешение на строительство дома.

После постройки готовый объект необходимо сдать в эксплуатацию.

Здесь можно скачать образец заявления о предоставлении земельного участка под ИЖС.

На что обратить внимание при покупке?

Наиболее привлекательны участки, которые имеют регистрацию в Росреестре, им присвоен почтовый адрес.

Такая земля готова к возведению домостроения, и решение о ее выделении сложно отменить.

Покупая ИЖС, необходимо сверить границы в плане участка с фактическими параметрами.

Преимущества и недостатки

Строительство на участках, выделенных под ИЖС, гарантирует подключение дома к стационарным (городским) коммуникациям, проведение дорог и устройство соответствующей инфраструктуры. В доме можно прописаться.

На участке ИЖС не допускается строительство коммерческих объектов. Этажность ограничена 3-мя этажами.

На одном участке нельзя строить дома для разных семей.

В случае невыполнения обязательств муниципальными властями прокладку коммуникаций собственнику придется сделать за свой счет, что в большинстве случаев относительно дорого.

На видео обо всех тонкостях индивидуального жилищного строительства

Земельные участки в Челябинске под ИЖС


Каждый человек мечтает о собственном доме, в котором можно жить в соответствии со своими представлениями о комфорте и красоте. Первый шаг на пути к собственному дому – покупка земельного участка. На нашем сайте вы можете выбрать и приобрести земельный участок под ИЖС, который будет максимально соответствовать вашим индивидуальным предпочтениям, и на котором вы непременно сможете построить дом своей мечты.

Какие преимущества дает покупка земельного участка под ИЖС

  • Возможность иметь постоянную прописку.
  • Возможность участвовать в различных государственных программах, направленных на поддержание малоэтажного строительства.
  • Независимость от других членов товарищества или дачного сообщества.
  • Отсутствует необходимость дополнительно платить за строительство дорог до участка так как они уже построены, платить за организацию, монтаж и наладку пунктов охраны и видеонаблюдения так как это уже установлено и работает.
  • Упрощение задачи по подводу коммуникаций (часто это входит в стоимость участков под ИЖС).
  • Упрощение оформления налогового вычета за строительство, так как дом, построенный на земле под ИЖС, предназначен для проживания людей.
  • Наименьшая ставка земельного налога – 0.3%.

Выбор земельного участка: что нужно учитывать

Форма участка. Для застройки оптимальным вариантом считается квадратный участок. Также востребованы участки прямоугольной формы, особенно, когда на их территории предполагается расположить сад или огород. Встречаются и участки Г-образной формы.

Тип грунта. Важно понимать, что не на каждом типе грунта можно закладывать фундамент. Кроме того, большое значение имеет глубина залегания грунтовых вод — их близкое расположение к поверхности может усложнить ситуацию.

Коммуникации. Лучше выбирать участок с уже подведенными электрическими сетями или, находящийся от них в непосредственной близости. В таком случае вам не придется подключать электричество за свой счет или искать альтернативные источники энергии.

Инфраструктура местности. Здесь имеется в виду наличие транспортного сообщения как в пределах данного населенного пункта, так и с другими поселками. Удобство подъездов к местности или самому участку. Также инфраструктура представлена магазинами, школами, больницами, аптеками и т. д.

Наличие рядом с участком леса, воды и других природных ресурсов. Если поблизости есть водоем нужно оценить удобство подступов к нему, наличие промышленных стоков. Этот вопрос имеет значение и в процессе установки оборудования локальной канализации.

Расположение относительно других участков. Имеет значение насколько другие участки удалены от вашего, не падает ли на него излишняя тень от соседних построек или деревьев. Нужно оценить местоположение участка: возвышение, нижняя часть рельефа, наклонная плоскость, Это будет влиять на затопление участка во время весеннего таяния снега.

Экологическая безопасность. Имеется в виду общая экологическая обстановка местности и ситуация на отдельных объектах, например, находящихся поблизости предприятий с вредными выбросами.

Как купить земельный участок под ИЖС?

Если вы хотите купить участок под ИЖС в Челябинске или Челябинской области недорого, коттеджный поселок «Солнечный берег» ждет вас! Мы осуществляем продажу участков на самых выгодных условиях. Вы обязательно оцените чистый воздух, близость водоема, прекрасные природные ландшафты, которые будут радовать ваш глаз и умиротворять душу. Чтобы купить участок, заполните форму обратной связи или позвоните по телефонам из раздела «Контакты». Наши специалисты ответят на все ваши вопросы! Звоните, мы ждем ваших обращений!

Hikvision DS-2CD6D24FWD-IZHS PanoVu 8MP IR Multisensor IP Camera

Hikvision DS-2CD6D24FWD-IZHS — это камера PanoVu для полного наблюдения с одного устройства. DS-2CD6D24FWD-IZHS, предназначенный для установки на открытом воздухе, использует четыре объектива и четыре датчика, каждый из которых можно настраивать индивидуально, каждый из которых снимает видео 1080p Full HD. Затем камера может объединить видео с разрешением до 8MP. У него есть инфракрасные фонари EXIR с дальностью действия почти 100 футов для ситуаций без света.Он имеет вход / выход звука и сигнализации для подключения периферийных устройств.

Hikvision DS-2CD6D24FWD-IZHS — это интеллектуальная камера с поддержкой шести анализов поведения, четырех обнаружений исключений и обнаружения лиц. 120 дБ WDR уменьшает переэкспонирование или недоэкспонирование для сохранения деталей. Камера имеет встроенный нагреватель, который позволяет камере безопасно запускаться при температуре до -40 ° F. Храните видео в камере с помощью карты microSD или по сети с помощью сетевого видеорегистратора или NAS. DS-2CD6D24FWD-IZHS соответствует требованиям ONVIF Profile G и Profile S.

Hikvision DS-2CD6D24FWD-IZHS Краткие характеристики:

  • Тип подключения: IP
  • Порты Ethernet: 1x Gigabit
  • PoE: High PoE
  • Дополнительные интерфейсы:
    • RS-485: 1
    • Аудио: 1 вход, 1 выход, двухканальный, стерео
    • Тревога: 2 входа, 2 выхода
  • Датчик: 4×1 / 2,7-дюймовая КМОП-матрица с прогрессивной разверткой
  • Объектив: варифокальный 2. 8-12 мм x 4, f / 1,6
  • Поле зрения:
    • По горизонтали: от 30 ° до 96,3 °
    • По вертикали: от 17 ° до 54 °
    • Диагональ: от 34 ° до 121 °
  • Разрешение: до 8 МП при 30 кадрах в секунду
  • Видеокодеки: H.265 +, H.265, H.264 +, H.264, MJPEG
  • Регулировка угла:
    • Поворот: от -180 ° до 180 °
    • Наклон: от 0 ° до 135 °
    • Поворот: от 0 ° до 355 °
  • Минимальное освещение:
    • Цвет: 0.006 люкс
    • Ч / Б: 0,002 лк
    • Инфракрасный: 0 люкс
  • Инфракрасный диапазон: От 10 до 30 м (от 33 до 98 футов)
  • Аудиокодеки: G.711, G. 722.1, G.726, MP2L2, PCM, AAC
  • Пограничное хранилище: microSD, microSDHC, microSDXC (до 128 ГБ)
  • ONVIF: Профиль G, Профиль S
  • Рабочая температура: от -40 ° F до 140 ° F
  • Рейтинг прочности: IP67, IK10

Сетевая камера безопасности Hikvision DS-2CD6D24FWD-IZHS В комплекте:

  • Hikvision DS-2CD6D24FWD-IZHS Камера
  • Инжектор с высоким PoE
Hikvision DS-2CD6D24FWD-IZHS Документация:

IZHS-32-D WI-FI SMART FIREPLACE Протокол испытаний FCC Dongguan Zhongsheng Metal Electrical.


















































































№ отчета: ATS170318511 1/81 Отчет об испытаниях FCC Часть 15, подраздел C Информация о клиенте: Заявитель: Заявитель добавил: DONGGUAN ZHONGSHENG METAL ELECTRICAL CO. , LTD. No.21 Индустриальная зона ТяньцзинФо , Деревня Синь Тан , Город Да Лин Шань , Донггуань , Гуан Донг Информация о продукте: Имя EUT: Модель №.: WI-FI УМНЫЙ КАМИН ZHS-32-D / ZHS-23-L / ZHS-23-M / ZHS-23-N / ZHS-26-E / ZHS-26-F / ZHS-26-G / ZHS-28-E / ZHS-28-F / ZHS-28-G / ZHS-30-C / ZHS-30-D / ZHS-30-E / ZHS-30-F ZHS-32-E / ZHS-32-F / ZHS-36-G / ZHS-36-H / ZHS-36-J / ZHS-42-D / ZHS-42-E / ZHS-42-F / ZHS-48-D / ZHS-48-E / ZHS-48-F / ZHS-62-A / ZHS-62-B / ZHS-62-C / ZHS-68-A / ZHS-68-B / ZHS-68-C / Название бренда: Идентификатор FCC: Стандарты: FEBO FLAME 2АИЛСИЖС-32-Д FCC ЧАСТЬ 15, подраздел C: 2016 раздел 15.247 Подготовлен: ATS Electronic Technology Co., Ltd. Добавлять. : 3 / F, Building A, No. 1 Hedong Three Road, Jinxia Communityt, Changan Town, Город Донггуан, Гуандун, Китайская Народная Республика Дата получения: 2017.04.11 Дата тестирования: 2017.04.12 — 2017.04.20 Дата выдачи: 2017.05.24 Результат испытаний: Проходят Это устройство, описанное выше, было протестировано компанией ATT Product Service Co. , Ltd, и результаты испытаний показать, что тестируемое оборудование (EUT) соответствует требованиям FCC. И это применимо только к протестированному образцу, указанному в отчете.* Этот отчет об испытаниях не должен использоваться клиентом для утверждения продукта об одобрении продукта каким-либо агентством США. правительство. Рассмотрено: Утверждено: ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 2/81 1 Содержание Страница ОБЛОЖКА СОДЕРЖАНИЕ РЕЗЮМЕ ТЕСТА 2.1 СООТВЕТСТВИЕ FCC, ЧАСТЬ 15, ПОДЧАСТЬ C 2.2 ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ 2.3 МЕСТО ИСПЫТАНИЯ ГЛАВНАЯ ИНФОРМАЦИЯ 3.1 ОБЩЕЕ ОПИСАНИЕ EUT 3,2 ПЕРИФЕРИЧЕСКИЙ СПИСОК EUT 3.3 ПЕРИФЕРИЙНЫЙ ПЕРЕЧЕНЬ ТЕСТОВ ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ ДЛЯ ВСЕХ ИСПЫТАНИЙ РЕЗУЛЬТАТ ИСПЫТАНИЙ 5.1 ОПИСАНИЕ УСЛОВИЙ ИСПЫТАНИЙ 5.2 ТРЕБОВАНИЕ АНТЕННЫ 5,3 ИЗМЕРЕНИЕ ВЫБРОСОВ ПРОВОДИМОСТИ 10 5,4 ИЗМЕРЕНИЕ РАДИАЦИОННЫХ ВЫБРОСОВ 14 5. 5 6 ДБ ПОЛОСА 41 год 5,6 МАКСИМАЛЬНАЯ Пиковая выходная мощность 48 5,7 СПЕКТРАЛЬНАЯ ПЛОТНОСТЬ ПИКОВОЙ МОЩНОСТИ 50 5,8 ТРЕБОВАНИЯ К КРАЯМ ПОЛОСЫ 57 5.9 ПРОВЕДЕННЫЕ СПУРИОЗНЫЕ ВЫБРОСЫ 64 ФОТОГРАФИИ 75 6.1 УСТАНОВКА ИСПЫТАНИЙ НА ЛУЧЕВЫЕ ПИРОСТРОИТЕЛЬНЫЕ ИЗЛУЧЕНИЯ 75 6.2 УСТАНОВКА ПРОВЕДЕННЫХ ИСПЫТАНИЙ НА ВЫБРОСЫ 76 ПРИЛОЖЕНИЕ-ФОТО КОНСТРУКТИВНЫХ ДЕТАЛЕЙ EUT ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] 77 Номер отчета: ATS170318511 3/81 2 Резюме теста 2.1 Соответствие требованиям FCC, часть 15, подраздел C КОНТРОЛЬНАЯ РАБОТА ТРЕБОВАНИЯ К ИСПЫТАНИЮ МЕТОД ИСПЫТАНИЯ РЕЗУЛЬТАТ FCC ЧАСТЬ 15 C раздел 15.247 (c) и Раздел 15.203 FCC ЧАСТЬ 15 C Раздел 15.247 (с) и Раздел 15.203 ПРОХОДЯТ Наведенные выбросы в электросети Терминалы FCC ЧАСТЬ 15 C Раздел 15.207 ANSI C63.10: пункт 6.2 ПРОХОДЯТ Излучаемое паразитное излучение От 30 МГц до 25 ГГц) FCC ЧАСТЬ 15 C Раздел 15. 209 & 15.247 (d) ANSI C63.10: пункт 6.4, 6.5 и 6.6 ПРОХОДЯТ Полоса пропускания 6 дБ FCC ЧАСТЬ 15 C раздел 15.247 (а) (2) ANSI C63.10: Пункт 6.9.1 ПРОХОДЯТ Максимальная пиковая выходная мощность FCC ЧАСТЬ 15 C раздел 15.247 (b) (3) FCC / KDB-558074 D01 v03r05 Пункт 9.1.2 ПРОХОДЯТ Пиковая спектральная плотность мощности FCC ЧАСТЬ 15 C раздел 15.247 (e) ANSI C63.10: Пункт 6.11.2.3 ПРОХОДЯТ Измерение краев ленты FCC ЧАСТЬ 15 C раздел 15.247 (d) & 15.205 FCC / KDB-558074 D01 v03r05 Пункт 13.3.1 ПРОХОДЯТ FCC ЧАСТЬ 15 C Раздел 15.209 & 15.247 (d) ANSI C63.10: пункт 6.7 ПРОХОДЯТ Требования к антенне Наведенное паразитное излучение (От 30 МГц до 25 ГГц) Замечание: N / A: не применимо. Обратитесь к соответствующему разделу для получения подробной информации. EUT: Во всем этом отчете EUT означает испытываемое оборудование. Tx: Во всем этом отчете Tx (или tx) означает передатчик. Rx: Во всем этом отчете Rx (или rx) означает Получатель.РФ: Во всем этом отчете РФ означает радиочастоту. ANSI C63.10: подробная версия — ANSI C63. 10: 2013 во всем отчете. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 4/81 2.2 Погрешность измерения Все измерения связаны с определенными уровнями неопределенности, следующая неопределенность измерений Уровни рассчитаны на основе стандартов, максимальное значение неопределенности, как показано ниже: Нет.Пункт Неопределенность Проведенный тест на выбросы 2,40 дБ Испытание на излучение 3,56 дБ 2.3 Место проведения испытания Все испытания проводились в: Компания ATT Product Service Co., Ltd. № 3, промышленный парк Чанлианшань, город Чангань, город Донггуань, провинция Гуандун, Китай. Регистрация FCC: 923232 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 5/81 3 Общая информация 3.1 Общее описание EUT Производитель: Адрес производителя: DONGGUAN ZHONGSHENG METAL ELECTRICAL CO., LTD. No.21 Индустриальная зона ТяньцзинФо , Деревня Синь Тан , Город Да Лин Шань , Донг гуань , гуан дон Имя EUT: WI-FI УМНЫЙ КАМИН Модель №: ЖС-32-Д Название бренда: FEBO FLAME ЖС-23-Л, ЖС-23-М, ЖС-23-Н, ЖС-26-Э, ЖС-26-Ф, ЖС-26-Г, ЖС-28-Э, ЖС-28-Ф, ЖС-28-Г, ЖС-30-Ц, ЖС-30-Д, ЖС-30-Э, ЖС-30-Ф ZHS-32-E, ZHS-32-F, ZHS-36-G, ZHS-36-H, ZHS-36-J, ZHS-42-D, ZHS-42-E, ЖС-42-Ф, ЖС-48-Д, ЖС-48-Э, ЖС-48-Ф, ЖС-62-А, ЖС-62-Б, ЖС-62-С, Производная модель No.: ЖС-68-А, ЖС-68-Б, ЖС-68-С Согласно декларации от заявителя, электрическая схема, компоновка, используемые компоненты и внутренняя проводка были идентичны для всех моделей, только Разница в названии модели и внешнем виде. Поэтому в этом отчете тестировалась только одна модель ZHS-32-D. Частота работы: Количество каналов: Технология модуляции: Вай-фай: От 2412 МГц до 2462 МГц для 802. 11b / g / n (HT20) 11 каналов для 802.11b / g / n (HT20) 802.11b: CCK / QPSK / BPSK 802.11g / n: BPSK / QPSK / 16QAM / 64QAM Wi-Fi: 802.11b: 1/2 / 5,5 / 11 Мбит / с Скорость передачи данных: 802.11g: 6/9/12/18/24/36/48/54 Мбит / с 802.11n (HT20): 7,2 / 14,4 / 21,7 / 28,9 / 43,3 / 57,8 / 65 / 72,2 Мбит / с Разделение каналов: 5 МГц Тип антенны и PCB антенна Усиление: максимум 3 дБи Номер H / W: V1.0 S / W №: V1.0 Диапазон питания: 100-120 В переменного тока, 50/60 Гц Примечание: Для более подробного описания функций обратитесь к производителю спецификации или руководство пользователя. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, П.R.China Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 6/81 Список каналов и частот EUT: 1. Тестовые частоты: самый низкий канал: 2412 МГц, средний канал: 2437 МГц и самый высокий канал: 2462 МГц для 802.11b / g / n (HT20) Частота Канал Частота Канал (МГц) (МГц) 2412 2442 2417 2447 2422 2452 2427 10 2457 2432 11 2462 2437 3. 2 Список периферийных устройств EUT Нет Оборудование Производитель Модель №. Серийный номер. Шнур питания сигнальный кабель 3.3 Список периферийных устройств для испытаний Нет Оборудование Производитель Модель №.Серийный номер. Шнур питания сигнальный кабель Ноутбук ASUS X401A X16-96072 Нет данных Нет данных Примечание : Ноутбук одобрен FCC DOC. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 7/81 4 Список оборудования для всех тестовых заданий Cal. Cal. Должное Дата Дата Нет Испытательное оборудование Производитель Модель № Серийный номер Спектр Анализатор ПРЕИМУЩЕСТВО R3182 1501 2016 г.06.28 2017.06.27 Измерение электромагнитных помех Получатель Шаффнер SCR3501 235 2016.06.28 2017.06.27 Низкий уровень шума Pre Усилитель Tsj MLA-10K01-B01-27 1205323 2016.06.28 2017.06. 27 Tsj MLA-0120-A02-34 2648A04738 2016.06.28 2017.06.27 ШВАРЦБЕК VULB9160 9160-3206 2016.06.28 2017.06.27 Низкий уровень шума Pre Усилитель ТРИЛОГ Супер Широкополосный тест Антенна Широкополосный рог Антенна СВЧ-КВЧ Рупорная антенна ШВАРЦБЕК BBHA9120D 452 2016.06.28 2017.06.27 ШВАРЦБЕК BBHA9170 BBHA9170367 2016.06.28 2017.06.27 Коаксиальный 50 Ом Выключатель Анрицу MP59B 6200264416 2016 г.06.28 2017.06.27 EMI тест Получатель R&S ESCI 100124 2016.06.28 2017.06.27 10 LISN Кёрицу KNW-242 8-837-4 2016.06.28 2017.06.27 11 LISN Кёрицу KNW-407 8-1789-3 2016.06.28 2017.06.27 12 Коаксиальный 50 Ом Выключатель Анрицу MP59B 6200264417 2016.06.28 2017.06.27 13 Петлевая антенна ARA PLA-1030 / B 1029 2016.06.28 2017.06.27 14 Приемник EMI Test Rohde & Schwarz ESIB26 100394 2016.06.28 2017.06.27 15 Излучаемый кабель 1 # (30 МГц-1 ГГц) ФУДЗИКУРА 5D-2W 01 2016.01.04 2018.01.03 16 Излучаемый кабель 2 # (1 ГГц -25 ГГц) ФУДЗИКУРА 10D2W 02 2016 г.01.04 2018.01.03 17 Проводимый кабель 1 # (9 кГц-30 МГц) ФУДЗИКУРА 1D-2W 01 2016. 01.04 2018.01.03 18 SMA антенна соединитель (Импеданс: 50 Ом, потери в кабеле: 0,5 дБм) Дозин Дозин-СМА Нет данных Нет данных Нет данных Примечание: временный антенный разъем припаян на печатной плате для проведения проводимых тестов и этого временного антенный разъем указан в списке оборудования. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Электронная почта: ats @ dgats.ком Номер отчета: ATS170318511 8/81 5 Результат теста 5.1 Описание условий испытаний (1) EUT было протестировано в нормальной конфигурации (см. Следующую блок-схему) 1. Блок-схема конфигурации EUT (режим TX) Примечание: 1. EUT было запрограммировано на работу в режиме непрерывной передачи, а режим передачи цикл не менее 98%. 2. Настройка Wi-Fi с помощью программного обеспечения SecureCRT.exe для управления фиксированной мощностью передачи. (мощность передачи: 50) частота и другой тестовый режим. После завершения настройки теста ноутбук будут сняты во время измерений.(2) E.U.T. условия испытаний: 15.31 (e): Для преднамеренных излучателей, измерения изменения входной мощности или излучаемого сигнала. уровень основной частотной составляющей излучения, в зависимости от случая, должен выполняться с напряжение питания варьировалось от 85% до 115% от номинального номинального напряжения питания. 15.32: Источники питания и платы ЦП, используемые с персональными компьютерами и для которых отдельные получение разрешений должно быть проверено следующим образом: Тестирование должно проводиться в соответствии с процедуры, указанные в Разделе 15.31 этой части. (3) Тестовые частоты: Согласно измерениям 15,31 (м) на преднамеренных излучателях или приемниках, кроме Приемники телевещания, должны быть выполнены и. При необходимости сообщается по каждой полосе, в которой устройство может работать с устройством, работающим на количестве частот в каждой указанной полосе в следующей таблице: Частотный диапазон выше Количество Расположение в какое устройство работает частоты диапазон действия 1 МГц или меньше Середина От 1 до 10 МГц 1 вверху и 1 внизу Более 10 МГц 1 рядом с верхом, 1 рядом с серединой и 1 рядом с дном (4) Частотный диапазон излучаемых измерений: Согласно версии 15. 33, диапазон тестирования будет до десятой гармоники наивысшей основной гармоники. частота. (5) Предварительно протестируйте EUT во всех режимах передачи на самом низком, среднем и высшем канале с разными данными. скорости и проводится для определения режима наихудшего случая, в этом режиме записываются только результаты наихудшего случая. отчет. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Электронная почта: ats @ dgats.ком Номер отчета: ATS170318511 9/81 5.2 Требования к антенне 5.2.1 Стандартные требования Требование 15.203: Для преднамеренного устройства в соответствии с 15.203: преднамеренный излучатель должен быть спроектировано таким образом, чтобы гарантировать, что никакая другая антенна, кроме той, что предоставлена ​​ответственной стороной, не будет используется с устройством. 15.247 (c) (1) (i) требование: (i) Системы, работающие в используемом диапазоне 2400–2483,5 МГц. исключительно для фиксированных. В двухточечных операциях могут использоваться передающие антенны с направленным усиление более 6 дБи при максимальной кондуктивной выходной мощности преднамеренного излучателя уменьшается на 1 дБ на каждые 3 дБ, когда направленное усиление антенны превышает 6 дБи.5.2.2 Антенна EUT Антенна — это антенна на печатной плате. Максимальное усиление антенны составляет 3 дБи в диапазоне от 2,4 ГГц до 2,5 ГГц. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 10/81 5.3 Измерение кондуктивных выбросов Требования к тесту: FCC, часть 15 C, раздел 15.207 Метод испытания: ANSI C63.10: пункт 6.2 Диапазон частот: От 150 кГц до 30 МГц Детектор: Пик для предварительного сканирования (полоса разрешения 9 кГц) Предел теста Пределы наведенных помех в сетевых портах класса B Предел класса B (дБуВ) Диапазон частот (МГц) Квазипиковый Средний 0. От 15 до 0,50 66–56 56–46 От 0,50 до 5 56 46 От 5 до 30 60 50 ПРИМЕЧАНИЕ 1 Предел уменьшается линейно с логарифмом частоты в диапазоне 0,15 МГц. до 0,50 МГц. Работа EUT: Тест в нормальном рабочем режиме. Для преднамеренных радиаторов измерения изменение входной мощности или уровня излучаемого сигнала компонент основной частоты излучения, в зависимости от случая, должен: должны выполняться при напряжении питания от 85% до 115% от номинального. номинальное номинальное напряжение питания. Предварительное сканирование было проведено для определения наихудшего режима из всех возможные комбинации между доступными модуляциями, скоростями передачи данных и антенные порты (если EUT с архитектурой разнесения антенн).Тестовая процедура 1. Испытание напряжения помех на клеммах сети проводилось в экранированном помещении. 2. ИО было подключено к источнику переменного тока через LISN 1 (стабилизация импеданса линии). Сеть), который обеспечивает линейное сопротивление 50 Ом / 50 мкГн + 5 Ом. Силовые кабели всех остальных блоков EUT были подключены ко второму LISN 2, который был подключен к опорной плоскости заземления в том же как LISN 1 для измеряемой единицы. Для подключения использовалась пластина с несколькими розетками. несколько кабелей питания к одному LISN при условии, что рейтинг LISN не превышен.3. Настольное EUT было размещено на неметаллическом столе на высоте 0,8 м над базовой плоскостью заземления. И при напольном расположении ИО располагалось на горизонтальной опорной плоскости заземления, но отделены от металлического контакта с заземляющей пластиной изоляцией 0,1 м. 4. Испытание проводилось с вертикальной базовой плоскостью заземления. Задняя часть EUT должна быть 0,4 м. от вертикальной опорной плоскости заземления. Вертикальная опорная плоскость заземления была прикреплена к горизонтальная опорная плоскость заземления.ЛИСН 1 размещался в 0,8 м от границы участка под испытание и соединение с эталонной пластиной заземления для LISN, установленных поверх эталонной плоскости заземления. Это расстояние было между ближайшими точками LISN 1 и EUT. Все остальные блоки EUT и сопутствующее оборудование находилось на расстоянии не менее 0,8 м от LISN 2. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Электронная почта: ats @ dgats.ком Номер отчета: ATS170318511 Испытательная установка 11/81 40см V.C.P. EUT 80см H.C.P. Ограничитель импульсов LISN ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Тестовый приемник Номер отчета: ATS170318511 12/81 5.3.1 Результаты испытаний EUT : WI-FI УМНЫЙ КАМИН Наименование модели. : Температура : 26 ℃ Относительная влажность : 54% Давление: 1010 гПа Дата испытаний : 2017.04.18 Фаза: Линия Режим тестирования: Испытательное напряжение : TX: 1 Мбит / с 802.11b 2,412 ГГц (худший случай) 120 В переменного тока / 60 Гц Примечание: коэффициент = коэффициент LISN + потери в кабеле + коэффициент ограничителя импульсов. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] ЖС-32-Д Номер отчета: ATS170318511 13/81 EUT : WI-FI УМНЫЙ КАМИН Наименование модели. : Температура : 26 ℃ Относительная влажность : 54% Давление: 1010 гПа Дата испытаний : 2017.04.18 Фаза: Нейтральный Режим тестирования: Испытательное напряжение : TX: 1 Мбит / с 802.11b 2,412 ГГц (худший случай) 120 В переменного тока / 60 Гц Примечание: коэффициент = коэффициент LISN + потери в кабеле + коэффициент ограничителя импульсов. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] ЖС-32-Д Номер отчета: ATS170318511 14/81 5.4 Измерение излучаемого излучения Требования к тесту: FCC, часть 15 C, раздел 15. 247 (d) В любой полосе частот 100 кГц за пределами полосы частот, в которой работает преднамеренный излучатель с расширенным спектром или с цифровой модуляцией.Радиочастотная мощность, создаваемая преднамеренным излучателем, должна быть по крайней мере на 20 дБ ниже, чем в полосе пропускания 100 кГц в пределах полосы, Содержит наивысший уровень желаемой мощности, основанный на RF проведенное или излучаемое измерение и при условии, что передатчик демонстрирует соблюдение предельных значений пиковой проводимой мощности. Метод испытания: ANSI C63.10: пункты 6.4, 6.5 и 6.6 Статус теста: Предварительное сканирование было проведено для определения наихудшего режима из всех возможные комбинации между доступными модуляциями, скоростями передачи данных и антенные порты (если EUT с архитектурой разнесения антенн).Следующий канал (-ы) был (-ы) выбран (-ы) для финального теста, как указано ниже. Детектор: Для значения PK: RBW = 1 МГц для f 1 ГГц, 100 кГц для f <1 ГГц VBW  RBW Развертка = авто Функция детектора = пик Трассировка = максимальное удержание Для значения AV: RBW = 1 МГц для f 1 ГГц, 100 кГц для f <1 ГГц VBW = 10 Гц Развертка = авто Функция детектора = пик Трассировка = максимальное удержание 15. 209 Лимит: 40,0 дБВ / м в диапазоне от 30 МГц до 88 МГц 43,5 дБВ / м в диапазоне от 88 МГц до 216 МГц 46,0 дБВ / м в диапазоне от 216 МГц до 960 МГц 54,0 дБВ / м выше 960 МГц Компания ATS Electronic Technology Co., ООО 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 15/81 Конфигурация теста: 1) излучения от 9 кГц до 30 МГц: 2) излучения от 30 МГц до 1 ГГц: ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Электронная почта: ats @ dgats.ком Номер отчета: ATS170318511 16/81 3) Излучения от 1 ГГц до 40 ГГц: ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 17/81 Тестовая процедура: Испытательный полигон с радиопоглощающим материалом, покрывающим заземляющую поверхность, который отвечает критерию валидации площадки, называемому в CISPR 16-1-4: 2007 использовался для проведения испытания на излучаемое излучение на частотах выше 1 ГГц.Приемник сканировался от 30 МГц до 25 ГГц. Когда излучение было обнаружено, таблица была повернута на производят сигнал максимальной мощности. Первоначальное предварительное сканирование было выполнено в режиме обнаружения пика. используя ресивер. EUT было измерено как для горизонтальной, так и для вертикальной полярностей и выполнено предварительно протестируйте три ортогональные плоскости. Для преднамеренных излучателей измерения изменения входного мощность или уровень излучаемого сигнала основной частотной составляющей излучения, как соответствующие, должны выполняться при напряжении питания от 85% до 115% от номинального. номинальное напряжение питания.Сообщалось о наихудших выбросах. В диапазоне от 30 МГц до 1 ГГц считайте квазипиковую напряженность поля излучения с помощью детектора QP приемника. RBW = 120 кГц. Выше 1 ГГц считайте Пиковую напряженность поля и Средняя напряженность поля. Считайте пиковую напряженность поля через RBW = 1MHz, VBW = 3MHz в настройках анализатора спектра; Считайте среднюю напряженность поля через RBW = 1MHz, VBW = 10Hz в настройках анализатора спектра; Предварительно протестируйте EUT в режиме непрерывной передачи с настройкой как автономное по осям X, Y, Z по трем осям, обнаружено худший случай — оси X и отчет данных.Для измерения на частоте выше 1 ГГц Разместите измерительную антенну подальше от каждой области EUT, которая определена как источник излучения. на указанном расстоянии измерения, при этом измерительная антенна направлена ​​на источник излучения на каждой частоте значительных выбросов с поляризацией, ориентированной на максимальный отклик. Измерительная антенна может быть выше или ниже EUT, в зависимости от излучения. диаграмма излучения и наведение на источник излучения для получения максимального сигнала. В Угол места антенны при окончательном измерении должен быть таким, чтобы излучение было максимальным. Измерение Высота антенны для максимального излучения должна быть ограничена диапазоном высот от 1 м до 4 м. над землей или базовой земной поверхностью. При сохранении всех остальных настроек инструмента. Этот пиковый уровень после корректировки должен соответствовать предел, указанный в Разделе 15.209. Если время задержки на канал скачкообразного сигнала меньше 100 мс, то среднее значение напряженности поля, полученное с помощью VBW 10 Гц, может быть дополнительно отрегулировано с помощью «рабочего цикла поправочный коэффициент «, полученный из 20log (время выдержки / 100 мс), чтобы продемонстрировать соответствие 15.209 лимит. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 18/81 5. 4.1 Результат теста 5.4.1.1 Данные испытаний на излучение ниже 30 МГц EUT : WI-FI УМНЫЙ КАМИН Наименование модели. : Температура : 26 ℃ Относительная влажность : 54% Давление: 1010 гПа Дата испытаний : 2017.04.18 Режим тестирования : Техас Испытательное напряжение : 120 В переменного тока / 60 Гц Расстояние измерения 3м Диапазон Frenqucy От 9 кГц до 30 МГц RBW / VBW 9 кГц ~ 150 кГц / RB 200 Гц для QP, 150 кГц ~ 30 МГц / RB 9 кГц для QP Не обнаружено излучения между самыми низкими внутренними используемыми / генерируемыми частотами и 30 МГц.ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] ЖС-32-Д Номер отчета: ATS170318511 19/81 5.4.1.2 РЕЗУЛЬТАТЫ ИСПЫТАНИЙ (от 30 до 1000 МГц) EUT : WI-FI УМНЫЙ КАМИН Наименование модели. : Температура : 26 ℃ Относительная влажность : 54% Давление: 1010 гПа Дата испытаний : 2017. 04.18 Испытательное напряжение : 120 В переменного тока / 60 Гц Диапазон Frenqucy От 30 МГц до 1 ГГц Режим тестирования : TX: 1 Мбит / с 802.11b 2,412 ГГц (худший случай) ЖС-32-Д Расстояние измерения 3м RBW / VBW 100 кГц / 300 кГц для спектра, RBW = 120 кГц для приемника. Паразитные излучения 30 МГц ~ 1 ГГц. Квазипиковые измерения Вертикальный: Пиковое сканирование Уровень (дБмкВ / м) Квазипиковое измерение ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 20/81 По горизонтали: Пиковое сканирование Уровень (дБмкВ / м) Квазипиковое измерение Компания ATS Electronic Technology Co., ООО 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] com Номер отчета: ATS170318511 21/81 5.4.1.3 РЕЗУЛЬТАТЫ ИСПЫТАНИЙ (ВЫШЕ 1000 МГц) Режим 802.11b со скоростью передачи данных 1 Мбит / с EUT : WI-FI УМНЫЙ КАМИН Наименование модели. : ЖС-32-Д Температура : 26 ℃ Относительная влажность : 54% Давление: 1010 гПа Дата испытаний : 2017.04.18 Режим тестирования : TX Channel 1 (2,412 ГГц) Испытательное напряжение : 120 В переменного тока / 60 Гц Расстояние измерения 3м Диапазон Frenqucy От 1 ГГц до 25 ГГц RBW / VBW Побочное излучение: 1 МГц / 3 МГц для пика, 1 МГц / 10 Гц для среднего.неограниченный диапазон: 100 кГц / 300 кГц для пика. Гармоники и паразитные излучения 1 ~ 25 ГГц. Пиковое и среднее измерение (а) Поляризация антенны: горизонтальная Частота Чтение Правильный Мера Предел Допуск Детектор (МГц) Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -10,06 -4,49 -19,06 -10,96 ВЕРШИНА ГОРЫ 4824,00 4824,00 7236,00 7236,00 58,86 44,43 47,78 35,88 5,08 5,08 7,16 7,16 63,94 49,51 54,94 43,04 74.00 54.00 74.00 54.00 СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ (b) Поляризация антенны: вертикальная Частота Чтение Правильный Мера Предел Допуск Детектор (МГц) Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -12. 21 год -5,48 -20,05 -13,72 ВЕРШИНА ГОРЫ 4824,00 4824,00 7236,00 7236,00 56,71 43,44 46,79 33,12 5,08 5,08 7,16 7,16 61,79 48,52 53,95 40,28 74.00 54.00 74.00 54.00 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ Номер отчета: ATS170318511 22/81 EUT : WI-FI УМНЫЙ КАМИН Наименование модели. : ЖС-32-Д Температура : 26 ℃ Относительная влажность : 54% Давление: 1010 гПа Дата испытаний : 2017 г.04.18 Режим тестирования : TX Channel 6 (2,437 ГГц) Испытательное напряжение : 120 В переменного тока / 60 Гц Расстояние измерения 3м Диапазон Frenqucy От 1 ГГц до 25 ГГц RBW / VBW Побочное излучение: 1 МГц / 3 МГц для пика, 1 МГц / 10 Гц для среднего. неограниченный диапазон: 100 кГц / 300 кГц для пика. Гармоники и паразитные излучения 1 ~ 25 ГГц. Пиковое и среднее измерение (а) Поляризация антенны: горизонтальная Частота Чтение Правильный Мера Предел Допуск Детектор (МГц) Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -11,62 -4,46 -21,12 -13,99 ВЕРШИНА ГОРЫ 4874. 00 4874,00 7311,00 7311,00 57,25 44,41 45,39 32,52 5,13 5,13 7,49 7,49 62,38 49,54 52,88 40.01 74.00 54.00 74.00 54.00 СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ (b) Поляризация антенны: вертикальная Частота Чтение Правильный Мера Предел Допуск Детектор (МГц) Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -13,87 -8,01 -20,45 -13,33 ВЕРШИНА ГОРЫ 4874,00 4874,00 7311,00 7311,00 55.00 40,86 46,06 33,18 5,13 5,13 7,49 7,49 60,13 45,99 53,55 40,67 74.00 54.00 74.00 54.00 ATS Electronic Technology Co., Ltd. 3 / Ф, Корпус А, No.Хэдун Три Роуд, 1, община Цзинься, город Чангань, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ Номер отчета: ATS170318511 23/81 EUT : WI-FI УМНЫЙ КАМИН Наименование модели. : ЖС-32-Д Температура : 26 ℃ Относительная влажность : 54% Давление: 1010 гПа Дата испытаний : 2017.04.18 Режим тестирования : TX Channel 11 (2,462 ГГц) Испытательное напряжение : 120 В переменного тока / 60 Гц Расстояние измерения 3м Диапазон Frenqucy От 1 ГГц до 25 ГГц RBW / VBW Побочное излучение: 1 МГц / 3 МГц для пика, 1 МГц / 10 Гц для среднего. неограниченный диапазон: 100 кГц / 300 кГц для пика. Гармоники и паразитные излучения 1 ~ 25 ГГц. Пиковое и среднее измерение (а) Поляризация антенны: горизонтальная Частота Чтение Правильный Мера Предел Допуск Детектор (МГц) Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -13,10 -5,37 -19,75 -13,88 ВЕРШИНА ГОРЫ 4924,00 4924,00 7386,00 7386,00 55,72 43,45 46,43 32,30 5,18 5,18 7,82 7,82 60,90 48,63 54,25 40,12 74.00 54.00 74.00 54.00 СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ (b) Поляризация антенны: вертикальная Частота Чтение Правильный Мера Предел Допуск Детектор (МГц) Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -14.13 -9,37 -21,95 -14,94 ВЕРШИНА ГОРЫ 4924,00 4924,00 7386,00 7386,00 54,69 39,45 44,23 31,24 5,18 5,18 7,82 7,82 59,87 44,63 52,05 39,06 74.00 54.00 74.00 54.00 СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ Напряженность поля рассчитывается путем добавления коэффициента антенны. Фактор кабеля и предусилитель. Основное уравнение с примерным расчетом выглядит следующим образом: Конечный уровень тестирования = показания приемника + коэффициент антенны + потери в кабеле – коэффициент усиления. Как показано в разделе, для частот выше 1000 МГц. указанные выше пределы напряженности поля основаны на среднем пределы.Однако пиковая напряженность поля любого излучения не должна превышать максимально допустимое среднее значение. указанные выше пределы более чем на 20 дБ при любых условиях модуляции. Никаких других уровней излучения, ослабленных менее чем на 20 дБ ниже предела. Согласно 15.31 (o), Амплитуда побочных излучений от преднамеренных излучателей и излучений от непреднамеренные излучатели, ослабленные более чем на 20 дБ ниже допустимого значения, не должны быть сообщается, если иное не требуется в другом месте данной Части.Следовательно, о других выбросах не сообщалось. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 24/81 Режим 802.11g со скоростью передачи данных 6 Мбит / с EUT : WI-FI УМНЫЙ КАМИН Наименование модели. : Температура : 26 ℃ Относительная влажность : 54% Давление: 1010 гПа Дата испытаний : 2017.04.18 Режим тестирования : TX Channel 1 (2,412 ГГц) Испытательное напряжение : 120 В переменного тока / 60 Гц Расстояние измерения 3м Диапазон Frenqucy От 1 ГГц до 25 ГГц RBW / VBW ЖС-32-Д Побочное излучение: 1 МГц / 3 МГц для пика, 1 МГц / 10 Гц для среднего.неограниченный диапазон: 100 кГц / 300 кГц для пика. Гармоники и паразитные излучения 1 ~ 25 ГГц. Пиковое и среднее измерение (а) Поляризация антенны: горизонтальная Частота (МГц) 4824,00 4824,00 7236,00 7236,00 Чтение Правильный Уровень (дБуВ) 54,73 42,13 46,36 33,23 Мера Предел Допуск Детектор Фактор Уровень (дБуВ / м) (дБ) Тип (дБ) (дБуВ / м) -14,19 -6,79 -20,48 -13,61 ВЕРШИНА ГОРЫ 5,08 5,08 7,16 7,16 59,81 47.21 53,52 40,39 74.00 54.00 74.00 54.00 Чтение Правильный Мера Предел Допуск Детектор Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -12.79 -8,01 -19,87 -14,80 ВЕРШИНА ГОРЫ СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ (b) Поляризация антенны: вертикальная Частота (МГц) 4824,00 4824,00 7236,00 7236,00 56,13 40,91 46,97 32,04 5,08 5,08 7,16 7,16 61,21 45,99 54,13 39,20 74. 00 54.00 74.00 54.00 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ Номер отчета: ATS170318511 25/81 EUT : WI-FI УМНЫЙ КАМИН Наименование модели.: Температура : 26 ℃ Относительная влажность : 54% Давление: 1010 гПа Дата испытаний : 2017.04.18 Режим тестирования : TX Channel 6 (2,437 ГГц) Испытательное напряжение : 120 В переменного тока / 60 Гц Расстояние измерения 3м Диапазон Frenqucy От 1 ГГц до 25 ГГц RBW / VBW ЖС-32-Д Побочное излучение: 1 МГц / 3 МГц для пика, 1 МГц / 10 Гц для среднего. неограниченный диапазон: 100 кГц / 300 кГц для пика. Гармоники и паразитные излучения 1 ~ 25 ГГц. Пиковое и среднее измерение (а) Поляризация антенны: горизонтальная Частота Чтение Правильный Мера Предел Допуск Детектор (МГц) Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -13. 79 -6,66 -21,04 -14,80 ВЕРШИНА ГОРЫ 4874,00 4874,00 7311,00 7311,00 55,08 42,21 45,47 31,71 5,13 5,13 7,49 7,49 60,21 47,34 52,96 39,20 74.00 54.00 74.00 54.00 СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ (b) Поляризация антенны: вертикальная Частота Чтение Правильный Мера Предел Допуск Детектор (МГц) Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -13,07 -7,66 -22,39 -14,45 ВЕРШИНА ГОРЫ 4874,00 4874,00 7311,00 7311,00 55,80 41,21 44,12 32.06 5,13 5,13 7,49 7,49 60,93 46.34 51,61 39,55 74.00 54.00 74.00 54.00 Компания ATS Electronic Technology Co., ООО 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ Номер отчета: ATS170318511 26/81 EUT : WI-FI УМНЫЙ КАМИН Наименование модели. : Температура : 26 ℃ Относительная влажность : 54% Давление: 1010 гПа Дата испытаний : 2017.04.18 Режим тестирования : TX Channel 11 (2,462 ГГц) Испытательное напряжение : 120 В переменного тока / 60 Гц Расстояние измерения 3м Диапазон Frenqucy От 1 ГГц до 25 ГГц RBW / VBW ЖС-32-Д Побочное излучение: 1 МГц / 3 МГц для пика, 1 МГц / 10 Гц для среднего. неограниченный диапазон: 100 кГц / 300 кГц для пика. Гармоники и паразитные излучения 1 ~ 25 ГГц. Пиковое и среднее измерение (а) Поляризация антенны: горизонтальная Частота Чтение Правильный Мера Предел Допуск Детектор (МГц) Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -12,93 -6,18 -19,42 -13,97 ВЕРШИНА ГОРЫ 4924,00 4924,00 7386,00 7386,00 55,89 42,64 46,76 32,21 5,18 5,18 7,82 7,82 61,07 47,82 54,58 40,03 74.00 54.00 74.00 54.00 СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ (b) Поляризация антенны: вертикальная Частота Чтение Правильный Мера Предел Допуск Детектор (МГц) Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -15.63 -10,22 -17,70 -13,44 ВЕРШИНА ГОРЫ 4924,00 4924,00 7386,00 7386,00 53,19 38,60 48,48 32,74 5,18 5,18 7,82 7,82 58,37 43,78 56,30 40,56 74.00 54.00 74.00 54.00 СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ Напряженность поля рассчитывается путем добавления коэффициента антенны. Фактор кабеля и предусилитель. Базовый уравнение с примерным расчетом выглядит следующим образом: Конечный уровень тестирования = показания приемника + коэффициент антенны + коэффициент кабеля – коэффициент усиления. Никаких других уровней излучения, ослабленных менее чем на 20 дБ ниже предела. Согласно 15.31 (o), Амплитуда побочных излучений от преднамеренных излучателей и излучений от непреднамеренные излучатели, ослабленные более чем на 20 дБ ниже допустимого значения, не должны быть сообщается, если иное не требуется в другом месте данной Части. Следовательно, о других выбросах не сообщалось. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Электронная почта: ats @ dgats.ком Номер отчета: ATS170318511 27/81 Режим 802.11n (HT20) со скоростью передачи данных 7,2 Мбит / с EUT : WI-FI УМНЫЙ КАМИН Наименование модели. : Температура : 26 ℃ Относительная влажность : 54% Давление: 1010 гПа Дата испытаний : 2017.04.18 Режим тестирования : TX Channel 1 (2,412 ГГц) Испытательное напряжение : 120 В переменного тока / 60 Гц Расстояние измерения 3м Диапазон Frenqucy От 1 ГГц до 25 ГГц RBW / VBW ЖС-32-Д Побочное излучение: 1 МГц / 3 МГц для пика, 1 МГц / 10 Гц для среднего. неограниченный диапазон: 100 кГц / 300 кГц для пика. Гармоники и паразитные излучения 1 ~ 25 ГГц. Пиковое и среднее измерение (а) Поляризация антенны: горизонтальная Частота (МГц) 4824.00 4824,00 7236,00 7236,00 Чтение Правильный Уровень (дБуВ) 54,63 42,55 46,97 33,36 Мера Предел Допуск Детектор Фактор Уровень (дБуВ / м) (дБ) Тип (дБ) (дБуВ / м) -14,29 -6,37 -19,87 -13,48 ВЕРШИНА ГОРЫ 5,08 5,08 7,16 7,16 59,71 47,63 54,13 40,52 74.00 54.00 74.00 54.00 Чтение Правильный Мера Предел Допуск Детектор Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -12,85 -7,08 -18,94 -12,71 ВЕРШИНА ГОРЫ СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ (b) Поляризация антенны: вертикальная Частота (МГц) 4824,00 4824,00 7236,00 7236,00 56,07 41.84 47,90 34,13 5,08 5,08 7,16 7,16 61,15 46,92 55,06 41,29 74.00 54.00 74.00 54.00 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ Номер отчета: ATS170318511 28/81 EUT : WI-FI УМНЫЙ КАМИН Наименование модели. : Температура : 26 ℃ Относительная влажность : 54% Давление: 1010 гПа Дата испытаний : 2017.04.18 Режим тестирования : Канал передачи 6 (2.437 ГГц) Испытательное напряжение : 120 В переменного тока / 60 Гц Расстояние измерения 3м Диапазон Frenqucy От 1 ГГц до 25 ГГц RBW / VBW ЖС-32-Д Побочное излучение: 1 МГц / 3 МГц для пика, 1 МГц / 10 Гц для среднего. неограниченный диапазон: 100 кГц / 300 кГц для пика. Гармоники и паразитные излучения 1 ~ 25 ГГц. Пиковое и среднее измерение (а) Поляризация антенны: горизонтальная Частота Чтение Правильный Мера Предел Допуск Детектор (МГц) Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -12,42 -4,89 -18,27 -14,29 ВЕРШИНА ГОРЫ 4874,00 4874,00 7311.00 7311,00 56,45 43,98 48,24 32,22 5,13 5,13 7,49 7,49 61,58 49,11 55,73 39,71 74.00 54.00 74.00 54.00 СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ (b) Поляризация антенны: вертикальная Частота Чтение Правильный Мера Предел Допуск Детектор (МГц) Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -11,17 -6,38 -19,19 -12,95 ВЕРШИНА ГОРЫ 4874,00 4874,00 7311,00 7311,00 57,70 42,49 47,32 33,56 5,13 5,13 7,49 7,49 62,83 47,62 54,81 41,05 74. 00 54.00 74.00 54.00 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, П.R.China Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ Номер отчета: ATS170318511 29/81 EUT : WI-FI УМНЫЙ КАМИН Наименование модели. : Температура : 26 ℃ Относительная влажность : 54% Давление: 1010 гПа Дата испытаний : 2017.04.18 Режим тестирования : TX Channel 11 (2,462 ГГц) Испытательное напряжение : 120 В переменного тока / 60 Гц Расстояние измерения 3м Диапазон Frenqucy От 1 ГГц до 25 ГГц RBW / VBW ЖС-32-Д Побочное излучение: 1 МГц / 3 МГц для пика, 1 МГц / 10 Гц для среднего. неограниченный диапазон: 100 кГц / 300 кГц для пика. Гармоники и паразитные излучения 1 ~ 25 ГГц.Пиковое и среднее измерение (а) Поляризация антенны: горизонтальная Частота Чтение Правильный Мера Предел Допуск Детектор (МГц) Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -12,14 -4,62 -20,39 -14,45 ВЕРШИНА ГОРЫ 4924,00 4924,00 7386,00 7386,00 56,68 44,20 45,79 31,73 5,18 5,18 7,82 7,82 61,86 49,38 53,61 39,55 74. 00 54.00 74.00 54.00 СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ (b) Поляризация антенны: вертикальная Частота Чтение Правильный Мера Предел Допуск Детектор (МГц) Уровень Фактор Уровень (дБуВ / м) (дБ) Тип (дБуВ) (дБ) (дБуВ / м) -12.64 -4,29 -18,56 -13,51 ВЕРШИНА ГОРЫ 4924,00 4924,00 7386,00 7386,00 56,18 44,53 47,62 32,67 5,18 5,18 7,82 7,82 61,36 49,71 55,44 40,49 74.00 54.00 74.00 54.00 СРЕДНИЙ ВЕРШИНА ГОРЫ СРЕДНИЙ Напряженность поля рассчитывается путем добавления коэффициента антенны. Фактор кабеля и предусилитель. Основное уравнение с примерным расчетом выглядит следующим образом: Конечный уровень тестирования = показания приемника + коэффициент антенны + потери в кабеле – коэффициент усиления. Как показано в разделе, для частот выше 1000 МГц. указанные выше пределы напряженности поля основаны на среднем пределы.Однако пиковая напряженность поля любого излучения не должна превышать максимально допустимое среднее значение. указанные выше пределы более чем на 20 дБ при любых условиях модуляции. Никаких других уровней излучения, ослабленных менее чем на 20 дБ ниже предела. Согласно 15.31 (o), Амплитуда побочных излучений от преднамеренных излучателей и излучений от непреднамеренные излучатели, ослабленные более чем на 20 дБ ниже допустимого значения, не должны быть сообщается, если иное не требуется в другом месте данной Части.Следовательно, о других выбросах не сообщалось. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 30/81 5.4.2 Излучаемые излучения, попадающие в ограниченные диапазоны Требования к тесту: FCC, часть 15 C, раздел 15.247 (d) Кроме того, излучаемые излучения, попадающие в ограниченные диапазоны, как определено в Разделе 15.205 (а), должны также соответствовать излучаемому излучению ограничения, указанные в Разделе 15.209 (a) (см. Раздел 15.205 (c)). Метод испытания: ANSI C63.10: пункты 6.4, 6.5 и 6.6 Статус теста: Предварительное сканирование было проведено для определения наихудшего режима из всех возможные комбинации между доступными модуляциями, скоростями передачи данных и антенные порты (если EUT с архитектурой разнесения антенн). Следующий канал (-ы) был (-ы) выбран (-ы) для финального теста, как указано ниже. Тестовый сайт: Расстояние измерения: 3 м (полубезэховая камера) Лимит: 40.0 дБВ / м в диапазоне от 30 МГц до 88 МГц; 43,5 дБВ / м в диапазоне от 88 МГц до 216 МГц; 46,0 дБВ / м в диапазоне от 216 МГц до 960 МГц; 54,0 дБВ / м выше 960 МГц. Детектор: Для значения PK: RBW = 1 МГц для f 1 ГГц, 100 кГц для f <1 ГГц VBW  RBW Развертка = авто Функция детектора = пик Трассировка = максимальное удержание Для значения AV: RBW = 1 МГц для f 1 ГГц, 100 кГц для f <1 ГГц VBW = 10 Гц Развертка = авто Функция детектора = пик Трассировка = максимальное удержание ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, П.R.China Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 31/81 Раздел 15.205 Ограниченные диапазоны операций. (a) За исключением случаев, указанных в параграфе (d) данного раздела. разрешены только побочные излучения на любой из частот диапазоны, перечисленные ниже: МГц МГц МГц ГГц 16,42–16,423 399,9 — 410 4,5 — 5,15 0,495 — 0,505 16,69475–16,69525 608–614 5,35 — 5,46 2,1735–2,1905 16.80425 — 16.80475 960–1240 7,25 — 7,75 4,125–4,128 25,5 — 25,67 1300–1427 8.025 — 8,5 4,17725–4,17775 37,5 — 38,25 1435–1626,5 9,0 — 9,2 4,20725–4,20775 73 — 74,6 1645,5 — 1646,5 9,3 — 9,5 6,215–6,218 74,8 — 75,2 1660–1710 гг. 10,6 — 12,7 6,26775–6,26825 108 — 121,94 1718,8 — 1722,2 13,25 — 13,4 6,31175 — 6,31225 123 — 138 2200–2300 14,47 — 14,5 8,291–8,294 149,9 — 150,05 2310–2390 15,35 — 16,2 8,362 — 8,366 156,52475 — 2483,5 — 2500 17,7 — 21,4 8,37625–8,38675 156,52525 2655–2900 22.01 — 23.12 8,41425–8,41475 156,7 — 156,9 3260–3267 23,6 — 24,0 12.29 — 12,293 162,0125–167,17 3332–3339 31,2 — 31,8 12,51975–12,52025 167,72 — 173,2 3345,8 — 3358 36,43 — 36,5 12,57675 — 12,57725 240–285 3600–4400 13,36–13,41 322 — 335,4 0,090 — 0,110 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 32/81 Результат испытаний: 5.4.2.1 Режим 802.11b со скоростью передачи данных 1 Мбит / с Тест на канале 1 (2.412 ГГц) в режиме передачи Пиковое измерение: Частота (МГц) 2310,00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 53,26 55,34 53,64 51,86 55,09 54,70 52,71 54,81 27,93 27,63 27,55 27,55 27,93 27,63 27,55 27,55 4,74 4,96 4,90 5.00 4,74 4,96 4,90 5.00 35,09 35,05 34,99 34,98 35,09 35,05 34,99 34,98 50,84 52,88 51,10 49,43 52,67 52,24 50,17 52,38 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 42.89 44,92 42,93 41,64 43,65 45,64 44,16 44,11 27,93 27,63 27,55 27,55 27,93 27,63 27,55 27,55 4,74 4,96 4,90 5.00 4,74 4,96 4,90 5.00 35,09 35,05 34,99 34,98 35,09 35,05 34,99 34,98 40,47 42,46 40,39 39,21 41,23 43,18 41,62 41,68 Предел Антенна (дБВ / м) поляризация 74. 00 74.00 74.00 74.00 74.00 74.00 74.00 74.00 Вертикальный По горизонтали Среднее измерение: Частота (МГц) 2310,00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, П.R.China Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Предел Антенна (дБВ / м) поляризация 54.00 54.00 54.00 54.00 54.00 54.00 54.00 54.00 Вертикальный По горизонтали Номер отчета: ATS170318511 33/81 Тест на канале 6 (2,437 ГГц) в режиме передачи Пиковое измерение: Частота (МГц) 2310,00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 Чтение Антенна Кабель Предусилитель Эмиссия Уровень актеры потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 53,64 53,73 53,68 54,70 53,46 55,01 52.97 54,07 27,93 27,63 27,55 27,55 27,93 27,63 27,55 27,55 4,74 4,96 4,90 5.00 4,74 4,96 4,90 5.00 35,09 35,05 34,99 34,98 35,09 35,05 34,99 34,98 51,22 51,27 51,14 52,27 51,04 52,55 50,43 51,64 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 41,29 42,78 41,14 43,10 41,90 41,51 42,29 41,33 27,93 27,63 27,55 27,93 27,93 27,63 27,55 27,93 4,74 4,96 4,90 4,74 4,74 4,96 4,90 4,74 35,09 35,05 34,99 35,09 35,09 35,05 34,99 35,09 38,87 40,32 38,60 40. 68 39,48 39,05 39,75 38,91 Предел Антенна (дБВ / м) поляризация 74.00 74.00 74.00 74.00 74.00 74.00 74.00 74.00 Вертикальный По горизонтали Среднее измерение: Частота (МГц) 2310,00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Предел Антенна (дБВ / м) поляризация 54.00 54.00 54.00 54.00 54.00 54.00 54.00 54.00 Вертикальный По горизонтали Номер отчета: ATS170318511 34/81 Тест на канале 11 (2,462 ГГц) в режиме передачи Пиковое измерение: Частота (МГц) 2310,00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 54,65 54,88 53,74 53,09 52,80 53,17 53,49 53,09 27,93 27,63 27,55 27,93 27,93 27,63 27,55 27,93 4,74 4,96 4,90 4,74 4,74 4,96 4,90 4,74 35,09 35,05 34,99 35,09 35,09 35. 05 34,99 35,09 52,23 52,42 51,20 50,67 50,38 50,71 50,95 50,67 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 42,96 42,81 42,35 42,18 42,64 44,63 42,97 42,09 27,93 27,63 27,55 27,93 27,93 27,63 27,55 27,93 4,74 4,96 4,90 4,74 4,74 4,96 4,90 4,74 35,09 35,05 34,99 35,09 35,09 35,05 34,99 35,09 40,54 40,35 39,81 39,76 40,22 42,17 40,43 39,67 Предел Антенна (дБВ / м) поляризация 74.00 74.00 74.00 74.00 74.00 74.00 74.00 74.00 Вертикальный По горизонтали Среднее измерение: Частота (МГц) 2310.00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Предел Антенна (дБВ / м) поляризация 54.00 54.00 54.00 54.00 54.00 54.00 54.00 54.00 Вертикальный По горизонтали Номер отчета: ATS170318511 35/81 5. 4.2.2 Режим 802.11g со скоростью передачи данных 6 Мбит / с Тест на канале 1 (2,412 ГГц) в режиме передачи Пиковое измерение: Частота (МГц) 2310.00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 52,19 54.00 51,97 53,17 53,11 53,79 53,42 54,20 27,93 27,63 27,55 27,55 27,93 27,63 27,55 27,55 4,74 4,96 4,90 5.00 4,74 4,96 4,90 5.00 35,09 35,05 34,99 34,98 35,09 35,05 34,99 34,98 49,77 51,54 49,43 50,74 50,69 51,33 50,88 51,77 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 41,70 43.56 41,32 40,36 42,71 44,72 42,69 41,42 27,93 27,63 27,55 27,55 27,93 27,63 27,55 27,55 4,74 4,96 4,90 5.00 4,74 4,96 4,90 5.00 35,09 35,05 34,99 34,98 35,09 35,05 34,99 34,98 39,28 41,10 38,78 37,93 40,29 42,26 40,15 38,99 Предел Антенна (дБВ / м) поляризация 74.00 74.00 74.00 74.00 74.00 74.00 74.00 74.00 Вертикальный По горизонтали Среднее измерение: Частота (МГц) 2310,00 2390,00 2483,50 2500. 00 2310,00 2390,00 2483,50 2500.00 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, П.R.China Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Предел Антенна (дБВ / м) поляризация 54.00 54.00 54.00 54.00 54.00 54.00 54.00 54.00 Вертикальный По горизонтали Номер отчета: ATS170318511 36/81 Тест на канале 6 (2,437 ГГц) в режиме передачи Пиковое измерение: Частота (МГц) 2310,00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 53,84 54,87 52,79 51,78 53,53 53,07 53.26 51,93 27,93 27,63 27,55 27,55 27,93 27,63 27,55 27,55 4,74 4,96 4,90 5.00 4,74 4,96 4,90 5.00 35,09 35,05 34,99 34,98 35,09 35,05 34,99 34,98 51,42 52,41 50,25 49,35 51,11 50,61 50,72 49,50 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 43,89 43,61 41,67 42,51 43,46 43,30 42,03 42,48 27,93 27,63 27,55 27,55 27,93 27,63 27,55 27,55 4,74 4,96 4,90 5. 00 4,74 4,96 4,90 5.00 35,09 35,05 34,99 34,98 35,09 35,05 34,99 34,98 41,47 41,15 39,13 40.08 41,04 40,84 39,49 40,05 Предел Антенна (дБВ / м) поляризация 74.00 74.00 74.00 74.00 74.00 74.00 74.00 74.00 Вертикальный По горизонтали Среднее измерение: Частота (МГц) 2310,00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Предел Антенна (дБВ / м) поляризация 54.00 54.00 54.00 54.00 54.00 54.00 54.00 54.00 Вертикальный По горизонтали Номер отчета: ATS170318511 37/81 Тест на канале 11 (2,462 ГГц) в режиме передачи Пиковое измерение: Частота (МГц) 2310,00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 52,63 53,76 51,56 51,78 53,26 53,85 53,03 50,62 27,93 27,63 27,55 27,55 27,93 27,63 27,55 27,55 4,74 4,96 4,90 5. 00 4,74 4,96 4,90 5.00 35,09 35,05 34,99 34,98 35,09 35.05 34,99 34,98 50.21 51,30 49,02 49,35 50,84 51,39 50,49 48,19 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 43,21 43,39 43,56 42,12 43,12 43,27 42,56 40,12 27,93 27,63 27,55 27,55 27,93 27,63 27,55 27,55 4,74 4,96 4,90 5.00 4,74 4,96 4,90 5.00 35,09 35,05 34,99 34,98 35,09 35,05 34,99 34,98 40,79 40,93 41,02 39,69 40,70 40,81 40,02 37,69 Предел Антенна (дБВ / м) поляризация 74.00 74.00 74.00 74.00 74.00 74.00 74.00 74.00 Вертикальный По горизонтали Среднее измерение: Частота (МГц) 2310.00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Предел Антенна (дБВ / м) поляризация 54.00 54.00 54.00 54.00 54.00 54.00 54.00 54. 00 Вертикальный По горизонтали Номер отчета: ATS170318511 38/81 5.4.2.3 Режим 802.11n (HT20) со скоростью 7,2 Мбит / с скорость передачи данных Тест на канале 1 (2,412 ГГц) в режиме передачи Пиковое измерение: Частота (МГц) 2310.00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 60,43 63,61 61,84 60,30 57,43 60,18 58,67 57,84 27,93 27,63 27,55 27,55 27,93 27,63 27,55 27,55 4,74 4,96 4,90 5.00 4,74 4,96 4,90 5.00 35,09 35,05 34,99 34,98 35,09 35,05 34,99 34,98 58.01 61,15 59,30 57,87 55,01 57,72 56,13 55,41 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 48,78 50.91 48,27 48,66 52,39 49,07 48,55 47,92 27,93 27,63 27,55 27,55 27,93 27,63 27,55 27,55 4,74 4,96 4,90 5.00 4,74 4,96 4,90 5.00 35,09 35,05 34,99 34,98 35,09 35,05 34,99 34,98 46,36 48,45 45,73 46,23 49,97 46,61 46.01 45,49 Предел Антенна (дБВ / м) поляризация 74. 00 74.00 74.00 74.00 74.00 74.00 74.00 74.00 Вертикальный По горизонтали Среднее измерение: Частота (МГц) 2310,00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, П.R.China Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Предел Антенна (дБВ / м) поляризация 54.00 54.00 54.00 54.00 54.00 54.00 54.00 54.00 Вертикальный По горизонтали Номер отчета: ATS170318511 39/81 Тест на канале 6 (2,437 ГГц) в режиме передачи Пиковое измерение: Частота (МГц) 2310,00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 57,75 57,13 55,28 57,48 57,63 56,54 57.56 56,54 27,93 27,63 27,55 27,55 27,93 27,63 27,55 27,55 4,74 4,96 4,90 5.00 4,74 4,96 4,90 5.00 35,09 35,05 34,99 34,98 35,09 35,05 34,99 34,98 55,33 54,67 52,74 55,05 55. 21 54,08 55,02 54,11 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 43,95 45,40 44,06 44,63 44,58 45,70 44,69 42,86 27,93 27,63 27,55 27,55 27,93 27,63 27,55 27,55 4,74 4,96 4,90 5.00 4,74 4,96 4,90 5.00 35,09 35,05 34,99 34,98 35,09 35,05 34,99 34,98 41,53 42,94 41,52 42.20 42,16 43,24 42,15 40,43 Предел Антенна (дБВ / м) поляризация 74.00 74.00 74.00 74.00 74.00 74.00 74.00 74.00 Вертикальный По горизонтали Среднее измерение: Частота (МГц) 2310,00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Предел Антенна (дБВ / м) поляризация 54.00 54.00 54.00 54.00 54.00 54.00 54.00 54.00 Вертикальный По горизонтали Номер отчета: ATS170318511 40/81 Тест на канале 11 (2,462 ГГц) в режиме передачи Пиковое измерение: Частота (МГц) 2310,00 2390,00 2483,50 2500. 00 2310,00 2390,00 2483,50 2500.00 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 53,81 54,02 55.29 52,13 52,69 54,36 54,60 53,18 27,93 27,63 27,55 27,55 27,93 27,63 27,55 27,55 4,74 4,96 4,90 5.00 4,74 4,96 4,90 5.00 35,09 35,05 34,99 34,98 35,09 35.05 34,99 34,98 51,39 51,56 52,75 49,70 50,27 51,90 52,06 50,75 Чтение Антенна Кабель Предусилитель Эмиссия Уровень факторы потеря фактор Уровень (дБВ) (дБ / м) (дБ) (дБ) (дБВ / м) 40,70 42,70 39,49 38,91 39,31 40,85 44,23 43,05 27,93 27,63 27,55 27,55 27,93 27,63 27,55 27,55 4,74 4,96 4,90 5.00 4,74 4,96 4,90 5.00 35,09 35,05 34,99 34,98 35,09 35,05 34,99 34,98 38,28 40,24 36,95 36,48 36,89 38,39 41,69 40,62 Предел Антенна (дБВ / м) поляризация 74.00 74.00 74.00 74.00 74.00 74.00 74.00 74.00 Вертикальный По горизонтали Среднее измерение: Частота (МГц) 2310.00 2390,00 2483,50 2500.00 2310,00 2390,00 2483,50 2500.00 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Предел Антенна (дБВ / м) поляризация 54.00 54.00 54.00 54.00 54.00 54.00 54.00 54.00 Вертикальный По горизонтали Номер отчета: ATS170318511 41/81 5.5 Ширина полосы 6 дБ Требования к тесту: FCC, часть 15 C, раздел 15.247 (a) (2) Системы, использующие методы цифровой модуляции, могут работать в 902-928 МГц, 2400-2483.Полосы 5 МГц и 5725–5850 МГц. В Минимальная ширина полосы 6 дБ должна быть не менее 500 кГц. Метод испытания: ANSI C63.10: пункт 6.9.1 Статус теста: Предварительное сканирование было проведено для определения наихудшего режима из все возможные комбинации между доступными модуляциями, скоростями передачи данных и антенные порты (если EUT с архитектурой разнесения антенн). Следующие каналы были выбраны для финального теста, как указано в списке. ниже. Конфигурация теста: Тестовая процедура: 1. Снимите антенну с EUT, а затем подключите RF-кабель с низким затуханием. (потери в кабеле = 0.5 дБ) от порта антенны до спектра. 2. Настройте анализатор спектра: Развертка = авто; Функция детектора = пик; ace = Максимальное удержание RBW: 100 кГц; VBW: ≥3 * Диапазон RBW: в два и в пять раз больше OBW. 3. Отметьте пиковую частоту мощности и -6 дБ (верхнюю и нижнюю) частоты питания. 4. Повторяйте до тех пор, пока все статусы теста не будут исследованы. 5. Сообщите о худшем случае. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Электронная почта: ats @ dgats.ком Номер отчета: ATS170318511 42/81 Измерено 6 дБ Канал Частота Нет. (МГц) Режим Скорость передачи данных пропускная способность Предел Результат (МГц) 2412 1 Мбит / с 8,86 2437 1 Мбит / с 8,858 11 2462 1 Мбит / с 8,859 Проходят 2412 6 Мбит / с 16,44 Проходят 2437 6 Мбит / с 16,44 11 2462 6 Мбит / с 16,44 Проходят 2412 7,2 Мбит / с 17,75 Проходят 7,2 Мбит / с 17,75 7,2 Мбит / с 17,75 802.11b 802,11 г Проходят ≥500 кГц ≥500 кГц Проходят Проходят 802.11n 2437 ≥500 кГц Проходят (HT20) 11 2462 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, П. R.China Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Проходят Номер отчета: ATS170318511 43/81 График результатов выглядит следующим образом: Режим 802.11b со скоростью передачи данных 1 Мбит / с Канал 1: 2,412 ГГц: Канал 6: 2,437 ГГц: ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 44/81 Канал 11: 2,462 ГГц: Режим 802.11g со скоростью передачи данных 6 Мбит / с Канал 1: 2.412 ГГц: ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 45/81 Канал 6: 2,437 ГГц: Канал 11: 2,462 ГГц: ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Электронная почта: ats @ dgats. ком Номер отчета: ATS170318511 46/81 Режим 802.11n (HT20) со скоростью передачи данных 7,2 Мбит / с Канал 1: 2,412 ГГц: Канал 6: 2,437 ГГц: ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 47/81 Канал 11: 2,462 ГГц: ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, П.R.China Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 48/81 5.6 Максимальная пиковая выходная мощность Требования к тесту: FCC, часть 15 C, раздел 15.247 (b) (3) Для систем, использующих цифровую модуляцию в диапазоне 902–928 МГц, Полосы 2400–2483,5 МГц и 5725–5850 МГц: 1 Вт. За исключением случаев, указанных в параграфе (c) этого раздела, при передаче используются антенны с направленным усилением более 6 дБи, кондуктивные выходная мощность преднамеренного излучателя должна быть уменьшена ниже указанные значения в параграфах (b) (1), (b) (2) и (b) (3) этого раздела, поскольку соответствующим образом, на величину в дБ, на которую направленное усиление антенны превышает 6 дБи. Метод испытания: FCC / KDB-558074 D01 v03r05 9.2.3 Измерение с использованием RF измеритель средней мощности Статус теста: Предварительное сканирование было проведено для определения наихудшего режима из все возможные комбинации между доступными модуляциями, скоростями передачи данных и антенные порты (если EUT с архитектурой разнесения антенн). Следующие каналы были выбраны для финального теста, как указано в списке. ниже. Конфигурация теста: ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, П.R.China Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 49/81 Тестовая процедура: 1. Снимите антенну с EUT, а затем подключите RF-кабель с низким затуханием. (Потери в кабеле = 0,5 дБ) от порта антенны до измерителя мощности. 2. Измерение с помощью измерителя средней мощности РЧ. 3. Сообщите о худшем случае. Результат испытаний: Средний выход Режим тестирования 802. 11b (2,412–2,462 ГГц) Скорость передачи данных 1 Мбит / с 802,11 г (2,412–2,462 ГГц) Скорость передачи данных 6 Мбит / с 802.11n20 (2,412–2,462 ГГц) Скорость передачи данных 7.2 Мбит / с Предел Частота Сила (МГц) (дБм) 2412 12,23 30.00 Проходят 2437 12,77 30.00 Проходят 2462 12,65 30.00 Проходят 2412 11,98 30.00 Проходят 2437 11,81 30.00 Проходят 2462 11,75 30.00 Проходят 2412 11,54 30.00 Проходят 2437 11.21 30.00 Проходят 2462 11,36 30.00 Проходят (дБм) Примечание: уровень = уровень чтения + потеря кабеля. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Результат Отчет №: ATS170318511 50/81 5.7 Пиковая спектральная плотность мощности Требования к тесту: FCC, часть 15 C, раздел 15.247 (e) Для систем с цифровой модуляцией спектральная плотность мощности проводимые от преднамеренного излучателя к антенне не должны более 8 дБмВт в любом диапазоне 3 кГц в течение любого временного интервала непрерывная передача. Эта спектральная плотность мощности должна определяться в соответствии с положения пункта (b) настоящего раздела. Тот же метод определение кондуктивной выходной мощности должно использоваться для определения спектральная плотность мощности.Метод испытания: ANSI C63.10: пункт 6.11.2.3 Статус теста: Предварительное сканирование было проведено для определения наихудшего режима из все возможные комбинации между доступными модуляциями, скоростями передачи данных и антенные порты (если EUT с архитектурой разнесения антенн). Следующие каналы были выбраны для финального теста, как указано в списке. ниже. Конфигурация теста: ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Электронная почта: ats @ dgats.ком Номер отчета: ATS170318511 51/81 Тестовая процедура: 1. Снимите антенну с EUT, а затем подключите RF-кабель с низким затуханием. (потери в кабеле = 0,5 дБ) от порта антенны до анализатора спектра или измерителя мощности. 2. Настройте анализатор спектра: a) Установите ЦЕНТРАЛЬНУЮ ЧАСТОТУ = Частота из тестовой матрицы спектральной плотности мощности (см. 6.10.2) б) Установите SPAN = 20 МГц (для устройств с номинальной полосой пропускания 40 МГц потребуется полоса обзора 50 МГц). c) Установите ОПОРНЫЙ УРОВЕНЬ = 20 дБмВт. г) Установите ЗАТУХАНИЕ = 0 дБ (при необходимости добавьте внутреннее затухание). д) Установите ВРЕМЯ ПОДВИЖЕНИЯ = Связано. f) Установите RBW = 3 кГц. g) Установите VBW = 10 кГц. з) Установите ДЕТЕКТОР = Пик. i) Установите MKR = Центральная частота j) Установите TRACE = CLEAR WRITE. Переведите радио в режим непрерывной передачи.Установите TRACE на MAX HOLD, а после трассировки стабилизируется, СЛЕД, чтобы ПРОСМОТРЕТЬ. Установите маркер на пике сигнала, а затем отрегулируйте центр. частоту анализатора спектра до частоты маркера. После просмотра формы сигнала EUT на анализаторе спектра выполните следующий анализатор спектра. функции для захвата следа: Установите SPAN = 300 кГц. Установите ВРЕМЯ ПОДВИЖЕНИЯ = 100 с. Установите TRACE = MAX HOLD Установите MKR = PEAK SEARCH. 3. Измерьте спектральную плотность мощности тестовой частоты в специальном тестовом состоянии.4. Повторяйте до тех пор, пока все статусы теста не будут исследованы. 5. Сообщите о худшем случае. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 52/81 Для WiFi TX: Измеренная пиковая мощность Канал Частота Нет. (МГц) Режим Скорость передачи данных Спектральная плотность Предел Результат (дБм / 3 кГц) 2412 1 Мбит / с -10.201 Проходят 2437 1 Мбит / с -10,519 Проходят 11 2462 1 Мбит / с -17.687 Проходят 2412 6 Мбит / с -16,628 Проходят 2437 6 Мбит / с -16,014 11 2462 6 Мбит / с -17,047 Проходят 2412 7,2 Мбит / с -15,703 Проходят 7,2 Мбит / с -15,707 Проходят 7,2 Мбит / с -16,822 Проходят 802. 11b 802,11 г 8 дБм / 3 кГц Проходят 802.11n 2437 (HT20) 11 2462 Результат теста: Уровень = Уровень чтения + Потеря кабеля. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 53/81 График результатов выглядит следующим образом: 802.Режим 11b со скоростью передачи данных 1 Мбит / с Канал 1: 2,412 ГГц: Канал 6: 2,437 ГГц: ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 54/81 Канал 11: 2,462 ГГц: Режим 802.11g со скоростью передачи данных 6 Мбит / с Канал 1: 2,412 ГГц: ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, П. R.China Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 55/81 Канал 6: 2,437 ГГц: Канал 11: 2,462 ГГц: ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 56/81 Режим 802.11n (HT20) со скоростью передачи данных 7,2 Мбит / с Канал 1: 2,412 ГГц: Канал 6: 2,437 ГГц: Компания ATS Electronic Technology Co., ООО 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 57/81 Канал 11: 2,462 ГГц: 5.8 Требования к краям ленты Требования к тесту: FCC, часть 15 C, раздел 15.247 (d) В любой полосе частот 100 кГц за пределами полосы частот, в которой работает преднамеренный излучатель с расширенным спектром или с цифровой модуляцией. Радиочастотная мощность, создаваемая преднамеренным излучателем. должно быть по крайней мере на 20 дБ ниже, чем в полосе пропускания 100 кГц в пределах диапазон, содержащий наивысший уровень желаемой мощности.На основе либо РЧ-проводимое или излучаемое измерение. При условии, что передатчик демонстрирует соблюдение предельных значений пиковой проводимой мощности. Диапазон частот: От 2400 МГц до 2483,5 МГц Метод испытания: FCC / KDB-558074 D01 v03r05, пункт 13.3.1 Статус теста: Предварительное сканирование было проведено для определения наихудшего режима из всех возможные комбинации между доступными модуляциями, скоростями передачи данных и антенные порты (если EUT с архитектурой разнесения антенн). Следующий канал (-ы) был (-ы) выбран (-ы) для финального теста, как указано ниже.Конфигурация теста: ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 58/81 Тестовая процедура: 1. Снимите антенну с EUT, а затем подключите кабель с низким уровнем радиочастоты от порта антенны к анализатор спектра или измеритель мощности. 2. Установите центральную частоту прибора на частоту измеряемого излучения (должно быть в пределах 2 МГц разрешенной границы диапазона).3. Установите полосу обзора на 2 МГц, разрешение по полосе пропускания = 100 кГц, полоса пропускания ≥3 × полоса разрешения. 4. Детектор = пик, время развертки = авто, режим отслеживания = максимальное удержание. 5. Подождите, пока развертка не стабилизируется (необходимое время измерения может увеличиться для низких значений. приложения рабочего цикла) 6. Вычислите мощность, интегрировав спектр на частоте более 1 МГц с использованием мощности полосы анализатора. функция измерения с ограничениями полосы, установленными равными частоте излучения (femission) ± 0,5 МГц. в приборе нет функции мощности диапазона, сумма уровней амплитуд (в единицах мощности) при Интервалы 100 кГц, простирающиеся по спектру 1 МГц, определяемому значением femission ± 0. 5 МГц. ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 59/81 Результат теста с графиками: Сравните с выходной мощностью самой низкой частоты, нижние края ослаблены более чем на 30 дБ Сравните с выходной мощностью самой высокой частоты, верхние края ослаблены более чем на 30 дБ. Для WiFi TX: 802.Режим 11b со скоростью передачи данных 1 Мбит / с Channel1: 2,412 ГГц Режим 802.11b со скоростью передачи данных 1 Мбит / с Channel11: 2,462 ГГц ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 60/81 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Электронная почта: ats @ dgats. ком Номер отчета: ATS170318511 61/81 Режим 802.11g со скоростью передачи данных 6 Мбит / с Channel1: 2,412 ГГц Режим 802.11g со скоростью передачи данных 6 Мбит / с Channel11: 2,462 ГГц ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 63/81 Режим 802.11n (HT20) со скоростью передачи данных 7,2 Мбит / с Channel1: 2,412 ГГц Режим 802.11n (HT20) со скоростью передачи данных 7,2 Мбит / с Канал11: 2.462 ГГц ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 64/81 5.9 Наведенные паразитные излучения Требования к тесту: FCC, часть 15 C, раздел 15.247 (d) В любой полосе частот 100 кГц за пределами полосы частот, в которой работает преднамеренный излучатель с расширенным спектром или с цифровой модуляцией. мощность радиочастоты, создаваемая преднамеренным излучателем, должна быть по крайней мере на 30 дБ ниже, чем в полосе 100 кГц в полосе, которая содержит наивысший уровень желаемой мощности.На основании либо РФ проведенный или излученный измерение. При условии в передатчик демонстрирует соблюдение предельных значений пиковой проводимой мощности. Метод испытания: ANSI C63.10: пункт 6.7 Статус теста: Предварительное сканирование было проведено для определения наихудшего режима из всех возможные комбинации между доступными модуляциями, скоростями передачи данных и антенные порты (если EUT с архитектурой разнесения антенн). Следующий канал (-ы) был (-ы) выбран (-ы) для финального теста, как указано ниже. Конфигурация теста: Тестовая процедура: 1.Снимите антенну с EUT, а затем подключите кабель с низким уровнем радиочастоты от порта антенны к анализатор спектра или измеритель мощности. 2. Установите анализатор спектра: RBW = 100 KHz, VBW = 300KHz. Развертка = авто; Функция детектора = Вершина горы. Trace = Max Hold, сканирование до 10-й гармоники. 3. Измерьте кондуктивные паразитные излучения тестовой частоты в специальном тестовом статусе. 4. Повторяйте до тех пор, пока все статусы теста не будут исследованы. 5. Сообщите о худшем случае. ATS Electronic Technology Co., Ltd. 3 / Ф, Корпус А, No.Хэдун Три Роуд, 1, община Цзинься, город Чангань, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 65/81 График результатов выглядит следующим образом: Режим 802.11b со скоростью передачи данных 1 Мбит / с Канал 1: 2,412 ГГц: От 30 МГц до 1 ГГц От 1 ГГц до 26 ГГц ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Электронная почта: ats @ dgats.ком Номер отчета: ATS170318511 66/81 ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 67/81 Канал 6: 2,437 ГГц: От 30 МГц до 1 ГГц От 1 ГГц до 26 ГГц ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Электронная почта: ats @ dgats.ком Номер отчета: ATS170318511 68/81 Канал 11: 2,462 ГГц От 30 МГц до 1 ГГц От 1 ГГц до 26 ГГц ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 69/81 Режим 802.11g со скоростью передачи данных 6 Мбит / с Канал 1: 2,412 ГГц: От 30 МГц до 1 ГГц От 1 ГГц до 26 ГГц ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, П.R.China Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 70/81 Канал 6: 2,437 ГГц: От 30 МГц до 1 ГГц От 1 ГГц до 26 ГГц ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 71/81 Канал 11: 2,462 ГГц От 30 МГц до 1 ГГц От 1 ГГц до 26 ГГц ATS Electronic Technology Co., Ltd. 3 / Ф, Корпус А, No.Хэдун Три Роуд, 1, община Цзинься, город Чангань, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 72/81 Режим 802.11n (HT20) со скоростью передачи данных 7,2 Мбит / с Канал 1: 2,412 ГГц: От 30 МГц до 1 ГГц От 1 ГГц до 26 ГГц ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Отчет №: ATS170318511 73/81 Канал 6: 2,437 ГГц: От 30 МГц до 1 ГГц От 1 ГГц до 26 ГГц ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 74/81 Канал 11: 2,462 ГГц От 30 МГц до 1 ГГц От 1 ГГц до 26 ГГц ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, П.R.China Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 75/81 6 фотографий 6.1 Установка для испытания на паразитное излучение Ниже 1 ГГц: Выше 1 ГГц: ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] com Номер отчета: ATS170318511 76/81 6.2 Установка для испытания на кондуктивную эмиссию ATS Electronic Technology Co., Ltd.3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 77/81 7 ПРИЛОЖЕНИЕ — Фотографии деталей конструкции EUT ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 78/81 Антенна WiFi Компания ATS Electronic Technology Co., ООО 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 79/81 ATS Electronic Technology Co. , Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 80/81 ATS Electronic Technology Co., Ltd. 3 / Ф, Корпус А, No.Хэдун Три Роуд, 1, община Цзинься, город Чангань, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected] Номер отчета: ATS170318511 81/81 Конец отчета ATS Electronic Technology Co., Ltd. 3 / F, здание A, № 1, Hedong Three Road, община Jinxia, ​​город Changan, Город Донггуан, Гуандун, Китайская Народная Республика Телефон: 86-769-3897 5958; Факс: 86-769-38975968; Эл. Почта: [email protected]

Индивидуальные дома построят промышленно — Российская газета

В Якутии объявлен старт нового этапа жилищного строительства — в западной части столицы республики будут построены первые пять индивидуальных домов с использованием новых технологии проекта ИЖС.

Все дома на земельном участке, выделенном под этот бизнес-проект в Базовом переулке, будут построены по немецкой технологии MHM (Massiv-Holz-Mauer, что означает «массивная деревянная стена» — Ред.). Она уже хорошо зарекомендовала себя в республике. Для производства панелей МХМ используется в основном древесина хвойных пород. По характеристикам дома из таких панелей они не отличаются от деревянных.

Развитие промышленного строительства частных жилых домов и внедрение ипотечных программ для такого жилья ведется и в других регионах России.В Екатеринбурге «Группа ЛСР» разработала типовой проект одноэтажного дома для поддержки индивидуального жилищного строительства и уже построила первый коттедж из комплектующих, произведенных на собственном заводе. В ближайшее время группа компаний «Инград» планирует вывести на рынок коттеджный поселок, расположенный в 25 км от МКАД по Дмитровскому шоссе. Он будет построен по технологии фахверк — двухэтажные жилые дома площадью от 100 до 250 квадратных метров, сообщил журналистам директор департамента управления земельными ресурсами компании Сергей Глебов.

По данным Минстроя РФ, в стране ежегодно возводится 250–270 тыс. Индивидуальных жилых домов, что составляет 40–45% от общей площади вводимого жилья. Сейчас разработана «дорожная карта» по развитию рынка индивидуального жилищного строительства с внедрением ипотеки. Согласно нацпроекту «Жилье и городская среда» с 2020 по 2024 год в России должно быть построено 180 миллионов квадратных метров частных жилых домов.

Крупные городские девелоперы начали проявлять интерес к новому для себя рынку. Среди них группы «Самолет», «ПИК», «ЛСР» и «Эталон». В свою очередь Минстрой разрабатывает специальные меры по поддержке пионеров внедрения промышленных методов освоения рынка ИЖС. Это создание стандарта ипотечного кредитования индивидуального жилищного строительства, использование которого будет рекомендовано всем банкам; увеличение площади земельных участков под индивидуальное жилищное строительство, в том числе за счет земель федерального значения и земель лесного фонда; обеспечение инженерной, транспортной и социальной инфраструктурой объектов индивидуального жилищного строительства; создание бесплатного каталога типовых проектов индивидуальных жилых домов и регулирование внешнего вида домов с помощью дизайнерского кода.

Комментируя процесс индустриализации индивидуального жилищного строительства для РГ, руководитель отдела сопровождения архитектурных, планировочных и образовательных проектов Фонда ДОМ.РФ Александра Гершунская сообщила, что осенью текущего года подведены итоги Всероссийского конкурса, организованного от ДОМ.РФ на разработку типовых проектов индивидуальных и многоквартирных жилых домов и объектов социально-культурного назначения с использованием деревянных несущих строительных конструкций.В конкурсе приняли участие около 100 ДСК, архитектурные бюро, строительные организации и девелоперы, по итогам заседания жюри отобрало 40 проектов.

«Результатом конкурса стали 30 проектов индивидуальных и блочных жилых домов, а также проекты многоквартирных домов, школ и детских садов, которые еще нуждаются в нормативной базе», — сказала Гершунская.

Граждане, приступающие к строительству своего дома, должны понимать порядок необходимой координации действий — это облегчит и упростит процесс на всех этапах: проектирование, согласование, кредитование и т. Д.Для всех желающих помочь ДОМ.РФ разрабатывает супер-сервис по ипотечному кредитованию индивидуального жилищного строительства, где можно узнать обо всех этапах проектирования и согласования. Это «руководство», которое поможет вам разобраться во всех необходимых процедурах.

Сейчас на основе победивших в конкурсе проектов проектировщики разрабатывают проектно-сметную документацию, которая позволит после проверки достоверности сметной стоимости и технической безопасности включить их в реестр типовых проектов.Для многоквартирных жилых домов и социальных объектов также разрабатывается проектно-сметная документация, однако использование деревянных конструкций и конструкций из кросс-клееной древесины для объектов данного назначения требует внесения изменений в действующую нормативную базу. Эту работу проводит Минстрой России совместно с подведомственными организациями. Сейчас наши строительные нормы и правила (СП) и правила пожарной безопасности запрещают использование деревянных несущих конструкций для школ, детских садов. ДОМ.РФ, как и другие участники рынка, заинтересован в создании нормативно-правовой базы, которая позволила бы удешевить и ускорить процесс проектирования и согласования деревянного домостроения и их реализации.

Глава Геленджика пообещал не трогать зоны индивидуальной жилой застройки

КРАСНОДАР, 1 ноя — Глава Геленджика Алексей Богодистов после массового недовольства местных жителей проектом нового генплана города-курорта пообещал не трогать зоны индивидуальной жилой застройки и не менять планировку. типы соответствующих функциональных зон.

С конца октября в Геленджике проходят общественные слушания по проекту нового генплана города. В соцсетях, мессенджерах и на YouTube-каналах регулярно появляются видеоролики, в которых местные жители категорически против изменений. Люди выражают озабоченность изменением функциональных зон, что, по их мнению, угрожает существованию их домов, возможности их дальнейшей реконструкции. Кроме того, местные жители поинтересовались у властей ограничениями на их участки, что они увидели в выписках из реестра недвижимого имущества. На видео в сети некоторые местные жители предположили, что это искусственно созданные условия для обвала кадастровой стоимости участков с целью их последующего принудительного выкупа для муниципальных нужд по заниженной цене. Мэр курорта Алексей Богодистов поручил подготовить варианты решения острых вопросов и пообещал объявить о некоторых корректировках в понедельник.

«Большинство вопросов связано с изменением функционального зонирования в проекте генерального плана.Дома людей не находились в зоне ИЖС. Моя позиция заключается в том, что там, где затрагиваются интересы наших жителей, мы максимально сохраним зоны в первозданном виде. Губернатор поддерживает это решение, генерал не может быть принят. план развития города без учета мнения людей. Повторяю, зоны ИЖС в большинстве случаев останутся с прежним назначением », — написал Богодистов в своем Telegram-канале.

Богодистов также дал разъяснения по поводу обременений, информация о которых отражается в реестре недвижимого имущества, отметив, что они не имеют никакого отношения к разработке проекта нового генплана и деятельности администрации.

«Мы сделали официальный запрос… В письме Росреестра говорится, что применение ст. 56.1 (Земельный кодекс РФ, ограничение прав на землю в связи с резервированием земельного участка для государственных или муниципальных нужд — ред.) Носит технический характер. ошибка в электронной системе Росреестра, которая будет устранена в ближайшее время », — подчеркнул Богодистов.

При этом пояснил, что некоторые ограничения связаны с тем, что некоторые дома и участки попали в зону затопления, администрация обратилась по этому поводу в Кубанское бассейновое водное управление — там ответили, что дома в затопленных зонах могут быть размещается в случае инженерной защиты объектов в соответствии с законодательством.

«Хочу подчеркнуть, что генплан не утвержден. Процесс обсуждения предложенного проектным институтом проекта продлится до 16 ноября. После этого, до 1 декабря комиссия по подготовке правил землепользования отправит результаты слушаний в проектный институт на доработку. Проектный институт должен представить изменения до 25 декабря. Итоги еще раз обсудим с жителями. А потом поговорим об утверждении документа », — заключил Богодистов.

ИСПЫТАНЫ: Hikvision DS-2CD4A26FWD-IZHS — PSI

Эта камера представляет собой пулевую камеру высокого класса для улицы, входящую в линейку Hikvision DarkFighter. Поставляемый компакт-диск содержит много общей информации о более широком диапазоне Hikvision и перечисляет вспомогательную документацию в соответствии с диапазоном, как 2-строчный IPC, 4-строчный IPC, 6-строчный IPC и интеллектуальный IPC, поэтому, если вы не знакомы с их обозначениями, может потребоваться некоторое время, чтобы найдите соответствующие руководства. После того, как вы найдете 30-страничное руководство по установке и 168-страничное руководство пользователя, вы найдете всю информацию, необходимую для быстрого ввода камеры в эксплуатацию.

Программное обеспечение также находится на диске; Первый пакет SADP ищет в сети соответствующие продукты и позволяет вносить изменения в IP-адресацию на обнаруженных устройствах. При первом доступе камера требует, чтобы пароль был изменен с пароля по умолчанию, поэтому полезно определить его до первоначальной настройки, хотя, конечно, его можно изменить позже. Второй программный пакет — это программа для управления видео iVMS-4200.

Окно браузера камеры изначально было открыто на ПК с Windows 10 с Microsoft Edge.Это оказалось неудачным при загрузке необходимых отображаемых веб-компонентов, но, честно говоря, не рекомендуется в руководстве, Mozilla Firefox на той же машине был в порядке. ПК с Windows 7 и Internet Explorer 11 также работал нормально.

Элемент s

Камера предлагает очень высокую чувствительность и производительность 1920 x 1080p HD с предустановленной прошивкой, обеспечивающей функции видеоаналитики. Их можно выбрать из таких опций, как «Исключение звука», «Расфокусировка», «Смена сцены», «Лицо», «Пересечение линии», «Нарушение», «Вход в область», «Выход из области», «Без присмотра» и «Обнаружение удаления объекта».

В качестве альтернативы камеру можно переключить в режим «Дорожное движение» для определения номерного знака автомобиля.

Камера имеет трехосевой монтажный кронштейн и поставляется с задней стенкой для настенного, потолочного или опорного монтажа. К основанию крепления камеры прикрепляется шнурок для крепления к подходящей конструкции.

Солнцезащитный козырек обеспечивает некоторую защиту, но его положение может отличаться только на 1 см.

Спереди камеры, вокруг объектива, расположены четыре светодиода высокой яркости, по одному в каждом углу.Верхнюю и нижнюю пары можно изменить по интенсивности, чтобы сбалансировать освещение сцены, или использовать в режиме Smart IR для предотвращения бликов на переднем плане. Фотодатчик, установленный под объективом, используется для управления моментом автоматического включения инфракрасных ламп.

На базе имеются разъемы для подключения к сети (RJ45), питания (3 контакта, 12 В и заземление), сигнализации (4 контакта, заземление, вход, A и B), видео (BNC), аудиовхода (разъем 3,5 мм). разъем) и аудиовыход (разъем 3,5 мм).

Хотя разъем питания помечен как только 12 В постоянного тока, в кратком руководстве предлагается, что 24 В переменного тока также можно использовать для внешнего источника питания, в общем руководстве пользователя предупреждается, что это «зависит от модели», поэтому следует соблюдать осторожность при использовании отдельного источника питания. поставка.PoE также поддерживается и использовался для этих тестов.

Маленькая крышка на основании камеры, удерживаемая двумя винтами с крестообразным шлицем, обеспечивает доступ к слоту для карт Micro SD (до 128 ГБ) и переключателю сброса (который может быть активирован только при включении камеры).

Опции меню

Камеру можно настроить с помощью удаленной опции из программного обеспечения iVMS или через соответствующий веб-браузер. По сути, они предоставляют те же возможности. Основные параметры меню браузера предназначены для отображения в реальном времени, воспроизведения, журнала и конфигурации.

Меню конфигурации:

Local — позволяет задать параметры просмотра в реальном времени вместе с местом для хранения любых сохраненных файлов записи и снимков.

Basic — это основные опции для конфигурации системы, сети и видео.

Advanced — предоставляет гораздо более полный набор команд для настройки всех аспектов сетевой связи, протокола и параметров безопасности. Именно в этой структуре меню настраиваются все аналитические правила.

Производительность

Был проведен ряд тестов для оценки работы камеры в условиях низкой освещенности, а также для проверки ее аналитических возможностей.

Читайте полный обзор в июньском выпуске журнала PSI за 2016 г.

Мозаичный участок и тест хи-квадрат. Как измерить силу… | Лука Заварелла

В проекте по науке о данных очень важно получить больше информации из ваших данных.Существует конкретная фаза, первая в проекте, цель которой — анализ данных: фаза исследования данных. Среди других видов анализа одним из наиболее интересных является двумерный анализ, который выясняет взаимосвязь между двумя переменными. Если две переменные — категориальных , наиболее распространенным графиком, используемым для анализа их взаимосвязи, является мозаичный график . На первый взгляд это может показаться немного запутанным. Люди, не знакомые с некоторыми статистическими концепциями, могут упустить важную информацию, которую может дать нам этот график.Итак, в этом посте мы немного углубимся в эти концепции.

Набор данных, использованный в этом посте, можно скачать здесь. Каждая строка — это транзакция, совершенная в бургерной. Две анализируемые переменные:

  • SELL_CATEGORY : категориальная переменная, определяющая категорию проданного продукта. Категория «0» определяет отдельные продукты; категория «2» идентифицирует комбинированные.
  • COKE : категориальная переменная, определяющая присутствие кокса как элемента в проданном комбинированном продукте. Таким образом, значение «1» определяет присутствие кокса; «0» идентифицирует отсутствие.

Следующий простой код в R сгенерирует мозаичный график для переменных SELL_CATEGORY и COKE. Просто откройте RStudio (или R Tools для Visual Studio ) и запустите его:

Вот итоговый график:

рис. 1 — Мозаичный график для SELL_CATEGORY vs COKE

Мозаичный график основан на условных вероятностях. Чтобы получить цифры, стоящие за предыдущим графиком, необходима таблица непредвиденных обстоятельств .Она также называется перекрестной таблицей или двухсторонней таблицей и используется для суммирования взаимосвязей между несколькими категориальными переменными. Просто запустите следующий код, чтобы получить таблицу непредвиденных обстоятельств для нашего случая:

В результате получится красивая таблица:

рис. 2 — Таблица непредвиденных обстоятельств для SELL_CATEGORY и COKE

Мозаичный график рекурсивно вычисляет предельные пропорции, начиная со строк. В нашем примере мы начинаем с категорий продаж. ширины ячеек пропорциональны процентному содержанию отдельных продуктов и комбинированных продуктов (общий процент внутри кокса , темно-синий на рис.2) соответственно. Фактически, итоговые значения SELL_CATEGORY для «0» и «2» составляют 1355 и 4065 (общие наблюдаемые значения), поэтому 25% продуктов являются отдельными, а 75% — комбинированными.

Теперь внутри категорий продаж (выделено зеленым цветом) он вычисляет долю, принадлежащую каждой категории кокса («0», «1»). Таким образом, высота ящиков и ящиков пропорциональны проценту кокса в товарной категории. Фактически, если категория продажи — «0», транзакции, не содержащие кокс (COKE = «0»), равны 1355; те, которые содержат кокс (COKE = «1»), равны 0.Таким образом, для отдельных продуктов 100% транзакций не содержат кокаин, а 0% из них содержат его. Вместо этого, если категория продажи — «2», 1355 транзакций не содержат кокс; Его содержит 2710 транзакций. Так, для комбинированных продуктов 33,3% транзакций не содержат кокс, а 66,7% из них содержат кокс.

Чтобы понять, как распределяются цвета, нам нужно ввести стандартизированных остатков , показанных в легенде графика на рис. 1.

Мозаичные графики представляют данные как есть, они не делают никаких попыток обобщить на всю генеральную совокупность.Чтобы делать выводы о популяции, нам необходимо предоставить меры статистической значимости, чтобы удостовериться, что полученные результаты не связаны с случайностью.

Стандартизированные остатки Пирсона

Сила отношения может рассматриваться как мера того, насколько наблюдаемые значения отклоняются от значений в случае независимости (независимость = полное отсутствие какого-либо отношения между переменными). Стандартизированные остатки Пирсона измеряют отклонение каждой ячейки от независимости, и их можно рассчитать следующим образом:

, где O ij — это наблюдаемая частота (найденная в нашей выборке), а E ij — ожидаемая частота ( i = i -я строка; j = j -й столбец таблицы непредвиденных обстоятельств). Последнее — это количество раз, которое мы прогнозируем, когда событие произойдет, на основе теоретической вероятности в случае независимых переменных. В нашем случае ожидаемая частота при независимости рассчитывается как:

, где

  • E ij = ожидаемая частота для i -й строки / j -го столбца.
  • T i = итого в строке i
  • T j = итого в столбце j
  • T итого = итоговая сумма таблицы (общее количество элементов в эксперименте)

Проще представить предыдущее уравнение как (сумма строки * сумма столбца) / общий итог.Остатки по Пирсону показывают силу и направление ассоциации . Прочность определяется абсолютным значением остатка; направление по его знаку. В нашем случае стандартизованные остатки Пирсона могут быть рассчитаны в R следующим образом:

Единицы выражены в стандартных отклонениях, поэтому остаток больше 2 или меньше -2 представляет собой существенное отклонение от независимости.

Теперь, возвращаясь к нашему графику мозаики, мы можем легко сопоставить стандартизированные остатки (выделенные зеленым на следующем рисунке) с ячейками, имея в виду, что положительный знак предназначен для синих оттенков, а отрицательный знак — для красных.

рис. 3 — Сопоставление стандартизованных остатков с цветами и процентных значений с размерами мозаичного участка

Синий означает, что в ячейке больше наблюдений, чем можно было бы ожидать при нулевой модели (независимость). Красный означает, что наблюдений меньше, чем ожидалось.

Другими словами, можно с уверенностью сказать, что комбинированные продукты (SELL_CATEGORY = 2) почти всегда будут содержать кокс (COKE = 1). Фактически, комбинированные продукты (SELL_CATEGORY = 2), не содержащие кокс (COKE = 0), меньше присутствуют в транзакциях по сравнению со случаем независимости между ними (красный цвет).В то же время можно с уверенностью сказать, что отдельные продукты (SELL_CATEGORY = 0) не будут содержать кокс.

Для получения дополнительной информации о мозаичных участках перейдите по этой ссылке.

Как видно на рис. 2 внизу таблицы есть другие символы: χ² (хи-квадрат), df (степень свободы) и φ (фи Крамера, также обозначаемая как V Крамера). Посмотрим, что они означают.

Тест хи-квадрат

Значение χ² дается суммой всех стандартизованных остатков:

Это значение является результатом так называемого теста хи-квадрат . Он проверяет, достаточно ли убедительны доказательства в выборке, чтобы обобщить ассоциацию для большей популяции. Нулевая гипотеза для теста независимости хи-квадрат состоит в том, что две категориальные переменные независимы в некоторой популяции.

В нашем случае значение χ² равно 1804,001. Это число суммирует разницу между нашими данными и нашей гипотезой независимости. Но что это значит? Мы можем понять его ценность, исходя из его выборочного распределения.

При определенных предположениях мы можем сказать, что наша тестовая статистика χ² следует распределению χ². В этом случае мы можем определить значение p , соответствующее значению теста χ². Чтобы определить точную форму нашего распределения, нам нужна степень свободы ( df ). Получив эти два значения, легко вычислить соответствующее значение p с помощью этого онлайн-калькулятора.

Как правило, значение p определяется площадью под правым хвостом после контрольного значения χ²:

рис. 4 — Значение χ², соответствующее значению p 0,05

В нашем случае графический результат следующий:

рис.5 — Значение p, соответствующее χ² = 1804,001

Утверждение, что значение p равно 0,0000, означает, что существует вероятность 0,0000 обнаружения этой связи случайно в случае независимости переменных (сила связи = 0). Другими словами, кажется, что SELL_CATEGORY и COKE связаны между собой в нашей популяции. Обычно мы можем сказать, что две переменные связаны (мы отвергаем нулевую гипотезу независимости), если p -значение <0,01 (иногда также p -значение <0. 05 считаются статистически значимыми). Чем ниже значение p , тем значительнее результат, потому что он с меньшей вероятностью вызван шумом.

Возможно иметь значение p = 0,0000, соответствующее слабой ассоциации. Это происходит, если мы имеем дело с большой выборкой. Итак, как мы можем определить силу этого отношения? Мы можем измерить это благодаря эффекту размера . Поскольку в нашем случае у нас есть две номинальные переменные, Cramér’s V ( φ на рис.2) можно использовать. Для двух порядковых переменных предпочтительными показателями являются корреляция Спирмена или тау Кендалла. Для количественных переменных наилучшим выбором является корреляция Пирсона. Просто имейте в виду, что даже если V Крамера иногда обозначается как φ , тот же самый φ может использоваться для другой статистической меры (подробнее здесь). В нашем случае φ = 0,577. V Крамера принимает значения от 0 до 1, поэтому значение 0,577 указывает на очень хорошую связь в соответствии с этими рекомендациями.

Оставить комментарий

Ваш адрес email не будет опубликован.
