Температурный график котельной 95 70: Температурный график отопления в жилом доме

Температурные графики систем теплоснабжения Калининграда – Тепло39

Температурные графики систем теплоснабжения Калининграда

Приложение к Постановлению администрации городского округа «Город Калининград» от 31 декабря 2015 г. N 2215 «СХЕМА теплоснабжения городского округа «Город Калининград» на период до 2031 года»

За входную температуру отвечает теплоснабжающая организация, за выходную потребитель тепла

Значение выходной температуры может косвенно указывать:

• при температуре выше графика — на завышенное потребление тепла или неэффективность работы системы теплопотребления
• при температуре ниже графика — на недостаточное получение тепла или эффективную работу системы теплопотребления

Указанные значения являются расчётными, точные данные должны быть указаны в договоре на теплоснабжение

Температура горячего водоснабжения

Температура горячего водоснабжения (ГВС) должна равняться 60-75°C независимо от источника

Температурные графики теплоносителя в зависимости от источника

Источник	ТЭЦ-2		ТЭЦ-1 и РТС		Котельные с ГВС		ЦТП и Котельные отопительные
Наружная температура, °C	Нормативные температуры в тепловом пункте, °C
	На входе	На выходе	На входе	На выходе	На входе	На выходе	На входе	На выходе
10	70	46	70	32	60	40	37	32
9	70	46	70	34	60	39	39	34
8	70	46	70	35	60	38	41	35
7	70	45	70	37	60	37	43	37
6	70	46	70	38	60	36	45	38
5	70	46	70	40	60	35	47	40
4	70	46	72	41	61	36	49	41
3	70	46	74	42	62	37	51	42
2	72	47	76	44	64	39	53	44
1	75	48	78	45	66	40	55	45
0	77	49	79	46	68	41	57	46
-1	79	49	81	47	70	42	59	47
-2	82	50	82	49	72	44	61	49
-3	85	51	83	50	74	45	63	50
-4	87	52	84	51	76	46	65	51
-5	89	53	85	52	78	47	67	52
-6	92	53	86	54	80	49	69	54
-7	94	54	87	55	82	50	71	55
-8	97	55	88	56	84	51	73	56
-9	99	56	90	57	85	52	75	57
-10	102	57	92	58	86	53	77	58
-11	104	58	95	59	87	54	79	59
-12	107	58	98	60	88	56	81	60
-13	109	59	100	62	89	58	83	62
-14	112	60	102	64	90	60	85	64
-15	114	61	104	65	91	62	87	65
-16	117	62	106	67	92	64	89	67
-17	119	63	108	68	93	66	91	68
-18	122	64	109	69	94	68	93	69
-19	125	65	110	70	95	70	95	70

Температурный график подачи теплоносителя 95 70.

Нормы и оптимальные значения температуры теплоносителя

Температурный график системы отопления 95 -70 градусов Цельсия – это самый востребованный температурный график. По большому счёту можно с уверенностью сказать, что все системы центрального отопления работают в этом режиме. Исключением являются только здания с автономным отоплением.

Но и в автономных системах могут быть исключения при использовании конденсационных котлов.

При использовании котлов работающих по конденсационному принципу температурные графики отопления имеют свойство быть ниже.

Применение конденсационных котлов

К примеру, при максимальной нагрузке для конденсационного котла, будет режим 35-15 градусов. Это объясняется тем, что котел добирает теплоту из уходящих газов. Одним словом, при других параметрах, к примеру, тех же 90-70, он не сможет эффективно работать.

Отличительными свойствами конденсационных котлов является:

• высокое КПД;
• экономичность;
• оптимальное КПД при минимальной нагрузке;
• качество материалов;
• высокая цена.

Вы много раз слышали, что КПД конденсационного котла около 108%. Действительно, инструкция говорит то же самое.

Но как так может быть, ведь нас ещё со школьной парты учили, что больше 100% не бывает.

1. Все дело в том, что при подсчете КПД обычных котлов, максимумом берется именно 100% .
   Но обычные просто выкидывают дымовые газы в атмосферу, а конденсационные утилизируют часть уходящей теплоты. Последняя в дальнейшем пойдет на обогрев.
2. Ту теплоту, которая будет утилизирована и использована по второму кругу и прибавляют к КПД котла . Обычно конденсационный котел утилизирует до 15% дымовых уходящих газов, именно эта цифра и слаживается с КПД котла (примерно 93%). В итоге получается число 108%.
3. Бесспорно, утилизация теплоты это нужная вещь, но сам котел для такой работы стоит немалых средств .
   Высокая цена котла из-за нержавеющего теплообменного оборудования, которое утилизирует тепло на последнем тракте дымохода.
4. Если вместо такого нержавеющего оборудования поставить обычное железное, то оно придет в негодность через очень короткий промежуток времени . Так как содержащаяся влага в уходящих газах имеет агрессивные свойства.
5. Главная особенность конденсационных котлов заключается в том, что они достигают максимальную экономичность при минимальных нагрузках .

   Обычные котлы () наоборот достигают пика экономности при максимальной нагрузке.
6. Прелесть этого полезного свойства в том, что во время всего отопительного периода, нагрузка на отопление не все время максимальна .
   От силы 5-6 дней обычный котел работает на максимум. Поэтому обычный котел не может сравниться по характеристикам с конденсационным котлом, который имеет максимальные показатели при минимальных нагрузках.

Фото такого котла вы можете увидеть чуть выше, а видео с его работой легко можно найти в интернете.

Обычная система отопления

Можно с уверенностью сказать, что температурный график отопления 95 – 70 наиболее востребован.

Объясняется это тем, что все дома, которые получают теплоснабжение от центральных источников теплоты, рассчитаны под работу по такому режиму. А таких домов у нас более 90%.

Принцип работы такого получения теплоты происходит в несколько этапов:

• источник теплоты (районная котельная), производит нагрев воды;
• нагретая вода, через магистральные и распределительные сети движется к потребителям;
• в доме у потребителей, чаще всего в подвале, через элеваторный узел горячая вода смешивается с водой из системы отопления, так называемой обраткой, температура которой не более 70 градусов, и далее нагревается до температуры 95 градусов;
• дальше нагретая вода (та которая 95 градусов), проходит через отопительные приборы системы отопления, обогревает помещения и опять возвращается к элеватору.

Совет. Если у вас кооперативный дом или общество совладельцев домов, то вы можете настроить элеватор своими руками, но для этого требуется строго соблюдать инструкцию и правильно выполнить расчет дроссельной шайбы.

Плохой обогрев системы отопления

Очень часто приходится слышать, что отопление у людей работает плохо и у них холодно в помещениях.

Объяснением этому может быть много причин, наиболее распространенные это:

• график температурный системы отопления не соблюден, возможно, неправильно рассчитан элеватор;
• домовая система отопления сильно загрязнена, что сильно ухудшает проход воды по стоякам;
• замулившиеся радиаторы отопления;
• самовольное изменение системы отопления;
• плохая теплоизоляция стен и окон.

Часто распространенная ошибка – это неверно рассчитанное сопло элеватора. Вследствие чего функция подмешивания воды и работа всего элеватора в целом нарушена.

Такое могло произойти по нескольким причинам:

• халатности и необученности персонала по эксплуатации;
• неверно выполненными расчетами в техническом отделе.

В течение многих лет эксплуатации систем отопления, люди редко задумываются о надобности прочистки своих систем теплообеспечения. По большому счету это касается зданий, которые построены во времена советского союза.

Все системы отопления должны проходить гидропневматическую промывку перед каждым отопительным сезоном. Но это соблюдается только на бумаге, так как ЖЕКи и прочие организации выполняют эти работы только на бумаге.

Вследствие этого засоряются стенки стояков, а последние становятся меньше в диаметре, что нарушает гидравлику всей системы отопления в целом. Уменьшается количество пропускаемой теплоты, то есть кому- то её попросту не хватает.

Выполнить гидропневматическую продувку можно и своими руками, достаточно иметь компрессор и желание.

То же самое касается и чистки радиаторов отопления. За многие годы эксплуатации радиаторы внутри скапливают много грязи, ила и прочих дефектов. Периодически, хотя бы раз в три года, нужно их отсоединять и промывать.

Грязные радиаторы сильно ухудшают тепловую отдачу в вашем помещении.

Самый распространенный момент – это самовольное изменение и перепланировка систем отопления. При замене металлических старых труб на металлопластиковые не соблюдаются диаметры. А то и вообще добавляются различные изгибы, что увеличивает местные сопротивления и ухудшает качество отопления.

Очень часто при такой самовольной реконструкции и меняется и число секций радиаторов. И действительно, почему бы не поставить себе побольше секций? Но в итоге ваш сосед по дому, живущий после вас получит меньше необходимой ему теплоты для обогрева. А сильней всего пострадает последний сосед, который недополучит теплоту больше всех.

Немаловажную роль играет термическое сопротивление ограждающих конструкций, окон и дверей. Как показывает статистика, через них может уходить до 60% теплоты.

Элеваторный узел

Как уже мы говорили выше, все водоструйные элеваторы предназначены для подмешивания воды из подающей магистрали тепловых сетей в обратку системы отопления. Благодаря этому процессу создается циркуляция системы и напор.

Что касается материала применяемого для их изготовления, то применяют и чугун, и сталь.

Рассмотрим принцип работы элеватора по фото приведенному ниже.

Через патрубок 1 вода из тепловых сетей проходит через сопло эжектора и с большой скоростью попадает в камеру смешения 3. Там к ней подмешивается вода из обратки системы отопления здания, последняя подается через патрубок 5.

Вода, которая получилась в итоге, направляется в подачу системы отопления через диффузор 4.

Для того чтобы элеватор правильно функционировал, нужно чтобы горловина его была верно подобрана. Чтобы это сделать производятся вычисления с помощью формулы ниже:

Где ΔРнас — расчётное циркуляционное давление в системе отопления, Па;

Gсм- расход воды в отопительной системе кг/ч.

К сведению!
Правда, для такого расчета понадобиться схема отопления здания.

Большинство городских квартир подключены к центральной сети отопления. Главным источником тепла в крупных городах обычно являются котельные и ТЭЦ. Для обеспечения тепла в доме используется теплоноситель. Как правило, это вода. Ее нагревают до определенной температуры и подают в отопительную систему. Но температура в системе отопления быть может разной и связана с температурными показателями наружного воздуха.

Для эффективного обеспечения городских квартир теплом необходимо регулирование. Соблюдать установленный режим отопления помогает температурный график. Что представляет собой температурный график отопления, какие виды его бывают, где он используется и как его составить – обо всем этом расскажет статья.

Под температурным графиком понимают график, который показывает необходимый режим температуры воды в системе теплоснабжения зависимо от уровня температуры наружного воздуха. Чаще всего график температурного режима отопления определяется для центрального отопления. По данному графику подается тепло в городские квартиры и другие объекты, которые используются людьми. Такой график позволяет поддерживать оптимальную температуру и экономить ресурсы на отопление.

Когда нужен температурный график?

Помимо центрального теплоснабжения график широко используется и в бытовых автономных отопительных системах. Кроме необходимости в регулировке температуры в помещении, график применяют и с целью предусмотреть меры безопасности при эксплуатации бытовых систем отопления. Особенно касается это тех, кто проводит монтаж системы. Поскольку выбор параметров оборудования для обогрева квартиры напрямую зависит от графика температуры.

Исходя из климатических особенностей и температурного графика региона, подбирается котел, трубы отопления. Мощность радиатора, протяженность системы и количество секций тоже зависят от установленной нормативом температуры. Ведь температура радиаторов отопления в квартире находиться должна в пределах норматива. О технических характеристиках чугунных радиаторов можно прочитать .

Какие бывают температурные графики?

Графики могут быть разными. От выбранного варианта зависит норматив температуры батарей отопления квартиры.

Выбор определенного графика зависит от:

1. климата региона;
2. оборудования котельной;
3. технических и экономических показателей отопительной системы.

Выделяют графики одно- и двухтрубной системы теплоснабжения.

Обозначают график температуры отопления двумя цифрами. К примеру, температурный график отопления 95-70 расшифровывается так. Для поддержания нужной температуры воздуха в квартире, теплоноситель должен поступить в систему с температурой +95 градусов, а выйти – с температурой +70 градусов. Как правило, такой график используется для автономного отопления. Все старые дома высотой до 10 этажей рассчитаны под отопительный график 95 70. А вот, если дом имеет большую этажность, то температурный график отопления 130 70 подходит больше.

В современных новостройках при расчете отопительных систем чаще всего принимается график 90-70 либо 80-60. Правда, может быть утвержден и другой вариант по усмотрению проектировщика. Чем температура воздуха ниже, тем теплоноситель должен иметь большую температуру, поступая в систему отопления. Выбирается температурный график, как правило, при проектировании отопительной системы сооружения.

Особенности составления графика

Показатели графика температур разрабатываются исходя из возможностей системы отопления, отопительного котла, перепадов температуры на улице. Создав баланс температур, можно использовать систему более бережно, а значит, прослужит она гораздо дольше. Ведь в зависимости от материалов труб, используемого топлива не все устройства и не всегда способны выдержать резкие температурные перепады.

Выбирая оптимальную температуру, обычно руководствуются следующими факторами:

Надо отметить, что температура воды в батареях центрального отопления должна быть такой, которая позволит хорошо прогреть здание. Для разных помещений разработаны разные нормативные значения. Например, для жилой квартиры температура воздуха не должна быть менее +18 градусов. В детских садах, больницах этот показатель выше: +21 градус.

Когда температура батарей отопления в квартире низкая и не позволяет прогреть помещение до +18 градусов, то хозяин квартиры имеет право обратиться в коммунальную службу для повышения эффективности отопления.

Поскольку температура в помещении зависит от сезона и климатических особенностей, то норматив температуры батарей отопления может быть разным. Нагрев воды в системе теплоснабжения сооружения может варьироваться от +30 до +90 градусов. Когда температура воды в системе отопления выше +90 градусов, тогда начинается разложение лакокрасочного покрытия, пыли. Поэтому выше данной отметки нагревать теплоноситель запрещено санитарными нормами.

Надо сказать, что расчетная температура наружного воздуха для проектирования отопления зависит от диаметра разводящих трубопроводов, размера отопительных устройств и расхода теплоносителя в отопительной системе. Существует специальная таблица температур отопления, которая облегчает расчет графика.

Оптимальная температура в батареях отопления нормы которой устанавливаются согласно температурному графику отопления, позволяет создавать комфортные условия проживания. Более подробно о биметаллических радиаторах отопления можно узнать .

Температурный график устанавливается для каждой отопительной системы.

Благодаря ему температура в жилище поддерживается на оптимальном уровне. Графики могут быть разными. Для их разработки учитываются многие факторы. Любой график перед применением на практике нуждается в утверждении в уполномоченном учреждении города.

Сегодня наиболее распространёнными отопительными системами на территории Федерации являются работающие на воде. Температура воды в батареях непосредственно зависит показателей температуры воздуха снаружи, то есть на улице, в определённый период времени. Законодательно утверждён и соответствующий график, согласно которому ответственные специалисты рассчитывают температуры, беря во внимание местные погодные условия и источник теплового снабжения.

Графики температуры теплоносителя в зависимости от наружной температуры разработаны с учётом поддержки обязательных температурных режимов в помещении, таких, которые считаются для среднестатистического человека оптимальными и комфортными.

Чем холоднее на улице, тем выше уровень потери тепла. По этой причине важно знать, какие показатели применимы при расчёте нужных показателей. Самостоятельно ничего высчитывать не нужно. Все цифры утверждены соответствующими нормативными документами. В их основе лежат средние температуры пяти наиболее холодных дней года. Также взят период последних пятидесяти лет с отбором восьми наиболее холодных зим за данное время.

Благодаря таким расчетам есть возможность подготовиться к низким температурам зимой, встречающимся как минимум раз в несколько лет. В свою очередь, это позволяет существенно экономить при создании отопительной системы.

Дорогие читатели!

Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер. Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа →

Это быстро и бесплатно! Или звоните нам по телефонам (круглосуточно):

Дополнительно влияющие факторы

На сами же температуры теплоносителя непосредственное влияние имеют также такие не менее весомые факторы, как:

• Понижение температур на улице, которое влечёт аналогичное внутри помещения;
• Скорость движения ветра – чем она выше, тем больше тепловая потеря через входную дверь, окна;
• Герметичность стен и стыков (установка металлопластиковых окон и утепление фасадов значимо влияет на сохранение тепла).

В последнее время произошли некоторые изменения в строительных нормах. По этой причине строительные компании часто проводят теплоизоляционные работы не только на фасадах многоквартирных домов, но и в подвальных помещениях, фундаменте, крыше, кровле. Соответственно, стоимость таких строительных объектов повышается. При этом важно знать, что расходы по утеплению весьма значительны, но с другой стороны, это гарантия экономии тепла и сниженные затраты на отопление.

Со своей стороны строительные компании понимают, что понесённые ими расходы на утепление объектов буду полностью и в скором времени окуплены. Для собственников это также выгодно, поскольку коммунальные платежи весьма высоки, и если платить, то действительно за полученное и сохранённое тепло, а не за его утерю из-за недостаточной изоляции помещений.

Температура в радиаторе

Тем не менее, несмотря на то, какие погодные условия вне помещения и насколько оно утеплено, наиболее важную роль играет всё же теплоотдача радиатора. Обычно в центральных отопительных системах температуры колеблются в пределах от 70 до 90 градусов. Однако важно учитывать и то, что этот критерий не является единственным для того, чтобы иметь нужный температурный режим, особенно в жилых помещениях, где в каждой отдельной комнате температуры должны быть не одинаковы, зависимо от целевого назначения.

Так, например, в угловых комнатах не должно быть менее 20 градусов, притом, что в других допускаются 18 градусов. Кроме того, если температура на улице понижается до -30, установленные нормы для комнат должны быть больше на два градуса.

Те помещения, которые предназначены для детей, должны иметь температурный предел от 18 до 23 градусов, в зависимости от того, для чего они предназначены. Так в бассейне не может быть менее 30 градусов, а на веранде должно быть не меньше 12 градусов.

Говоря о школьном образовательном учреждении, там не должно быть ниже 21 градуса, а в спальне интерната – минимум 16 градусов. Для культурного массового заведения нормы от 16 градусов до 21, а для библиотеки – не более 18 градусов.

Что влияет на температуру батарей?

Помимо тепловой отдачи теплоносителя и температур снаружи, тепло в помещении зависит и от активности людей внутри. Чем больше движений совершается человеком, тем ниже может быть температурный режим и наоборот. Это также обязательно учитывается при распределении тепла. В качестве примера можно взять любое спортивное учреждение, где люди априори находятся в активном движении. Здесь не является целесообразным поддержание высоких температур, так как это будет доставлять дискомфорт. Соответственно, показатель в 18 градусов – оптимальный.

Можно отметить, что на тепловые показатели батарей внутри любых помещений влияет не только наружная температура воздуха и скорость ветра, но также:

Утверждённые графики

Поскольку температура на улице имеет непосредственное влияние на тепло внутри помещений, утверждён специальный температурный график.

Показатели температур снаружи	Вода на входе, °С	Вода в отопительной системе, °С	Вода на выходе, °С
8 °С	от 51 до 52	42-45	от 34 до 40
7 °С	от 51 до 55	44-47	от 35 до 41
6 °С	от 53 до 57	45-49	от 36 до 46
5 °С	от 55 до 59	47-50	от 37до 44
4 °С	от 57 до 61	48-52	от 38 до 45
3 °С	от 59 до 64	50-54	от 39 до 47
2 °С	от 61 до 66	51-56	от 40 до 48
1 °С	от 63 до 69	53-57	от 41 до 50
0 °С	от 65 до 71	55-59	от 42 до 51
-1 °С	от 67 до 73	56-61	от 43 до 52
-2 °С	от 69 до 76	58-62	от 44 до 54
-3 °С	от 71 до 78	59-64	от 45до 55
-4 °С	от 73 до 80	61-66	от 45 до 56
-5 °С	от 75 до 82	62-67	от 46до 57
-6 °С	от 77 до 85	64-69	от 47 до 59
-7 °С	от 79 до 87	65-71	от 48 до 62
-8 °С	от 80 до 89	66-72	от 49 до 61
-9 °С	от 82 до 92	66-72	от 49 до 63
-10 °С	от 86 до 94	69-75	от 50 до 64
-11 °С	от 86 до 96	71-77	от 51 до 65
-12 °С	от 88 до 98	72-79	от 59 до 66
-13 °С	от 90 до 101	74-80	от 53 до 68
-14 °С	от 92 до 103	75-82	от 54 до 69
-15 °С	от 93 до 105	76-83	от 54 до 70
-16 °С	от 95 до 107	79-86	от 56 до 72
-17 °С	от 97 до 109	79-86	от 56 до 72
-18 °С	от 99 до 112	81-88	от 56 до 74
-19 °С	от 101 до 114	82-90	от 57 до 75
-20 °С	от 102 до 116	83-91	от 58 до 76
-21 °С	от 104 до 118	85-93	от 59 до 77
-22 °С	от 106 до 120	88-94	от 59 до 78
-23 °С	от 108 до 123	87-96	от 60 до 80
-24 °С	от 109 до 125	89-97	от 61 до 81
-25 °С	от 112 до 128	90-98	от 62 до 82
-26 °С	от 112 до 128	91-99	от 62 до 83
-27 °С	от 114 до 130	92-101	от 63 до 84
-28 °С	от 116 до 134	94-103	от 64 до 86
-29 °С	от 118 до 136	96-105	от 64 до 87
-30 °С	от 120 до 138	97-106	от 67 до 88
-31 °С	от 122 до 140	98-108	от 66 до 89
-32 °С	от 123 до 142	100-109	от 66 до 93
-33 °С	от 125 до 144	101-111	от 67 до 91
-34 °С	от 127 до 146	102-112	от 68 до 92
-35 °С	от 129 до 149	104-114	от 69 до 94

Что также важно знать?

Благодаря табличным данным, не составляет особого труда узнать о температурных показателях воды в системах центрального отопления. Измеряется нужная часть теплоносителя обыкновенным градусником в тот момент, когда происходит спуск системы. Выявленные несоответствия фактических температур установленным нормам является основанием для осуществления перерасчёта оплаты коммунальной услуги. Очень актуальными на сегодняшний день стали общие домовые счётчики учёта тепловой энергии.

Ответственность за температуру воды, которая нагревается в теплотрассе, несёт местная ТЭЦ или же котельная. Транспортировка тепловых носителей и минимальные потери возложены на организацию, обслуживающую тепловую сеть. Обслуживает и настраивает элеваторный узел ЖЭУ или управляющая компания.

Важно знать, что диаметр самого сопла элеватора обязательно должен быть согласован с коммунальной тепловой сетью. Все вопросы, касающиеся низкой температуры в помещении, нужно решать с управляющим органом многоквартирного дома или иного недвижимого объекта, о котором идёт речь. Обязанность данных органов – обеспечить граждан минимальными санитарными нормами температур.

Нормы в жилых помещениях

Чтобы понимать, когда действительно актуально подавать на перерасчет оплаты за коммунальную услугу и требовать принятия какие-либо мер по обеспечению тепла, необходимо знать нормы тепла в жилых помещениях. Эти нормы полностью урегулированы российским законодательством.

Так в тёплое время года жилые помещения не отапливаются и нормами для них являются 22-25 градусов тепла. В холодное же время применимы следующие показатели:

Тем не менее, не стоит забывать и о здравом смысле. Например, спальни должны обязательно проветриваться, в них не должно быть слишком жарко, но и холодно быть также не может. Температурный режим в детской комнате должен регулироваться соответственно возрасту ребёнка. Для грудничка это верхний предел. По мере взросления планка снижается к нижним границам.

Тепло в ванной зависит также от влажности данной комнаты. Если помещение плохо вентилируется, возникает большое содержание воды в воздухе, а это создаёт ощущение сырости и может быть не безопасно для здоровья жильцов.

Дорогие читатели!

Это быстро и бесплатно! Или звоните нам по телефонам (круглосуточно).

Нормативная температура воды в отопительной системе зависит от температуры воздуха. Поэтому и температурный график подачи теплоносителя в систему отопления рассчитывается в соответствии с погодными условиями. В статье мы расскажем о требованиях СНиП к работе отопительной системы для объектов разного назначения.

из статьи Вы узнаете:

Чтобы экономно и рационально расходовать энергоресурсы в отопительной системе, подача тепла привязывается к температуре воздуха. Зависимость температуры воды в трубах и воздуха за окном выводится в виде графика. Главная задача таких расчетов — поддержание в квартирах комфортных для жильцов условий. Для этого температура воздуха должна составлять около +20…+22ºС.

Температура теплоносителя в системе отопления

Чем сильнее морозы, тем быстрее обогретые изнутри жилые помещения теряют тепло. Для компенсации повышенной теплопотери увеличивается температура воды в системе отопления.

В расчетах используют нормативный показатель температуры. Он подсчитывается по специальной методике и вносится в руководящую документацию. Этот показатель основывается на средней температуре 5 наиболее морозных дней в году. Для вычисления берется 8 самых холодных зим за 50-летний период.

Почему составление температурного графика подачи теплоносителя в систему отопления происходит именно так? Главное здесь — оказаться готовыми к самым сильным морозам, случающимся раз в несколько лет. Климатические условия в конкретном регионе за несколько десятков лет могут поменяться. При пересчете графика это будет учтено.

Значение среднедневной температуры важно также для расчета запаса прочности отопительных систем. При понимании предельной нагрузки можно точно рассчитать характеристики необходимых трубопроводов, запорной арматуры и прочих элементов. Это дает экономию на создании коммуникаций. Учитывая масштабы строительства для городских систем отопления, количество сэкономленных средств будет достаточно большим.

Температура в квартире напрямую зависит от того, насколько сильно разогрет теплоноситель в трубах. Кроме этого, здесь имеют значение и другие факторы:

• температура воздуха за окном;
• скорость ветра. При сильных ветровых нагрузках растут потери тепла через дверные проемы и окна;
• качество заделки стыков на стенах, а также общее состояние отделки и утепления фасада.

Строительные нормы меняются с развитием технологий. Это отражается, в том числе, и на показателях в графике температуры теплоносителя в зависимости от наружной температуры. Если помещения лучше сохраняют тепло, то и энергоресурсов можно тратить меньше.

Застройщики в современных условиях более тщательно подходят к теплоизоляции фасадов, фундамента, подвала и кровли. Это повышает стоимость объектов. Однако одновременно с ростом затрат на строительство снижаются . Переплата на этапе постройки со временем окупается и дает неплохую экономию.

На прогрев помещений непосредственно влияет даже не то, насколько разогрета вода в трубах. Главное здесь — температура радиаторов отопления. Она обычно находится в пределах +70…+90ºС.

На нагрев батарей влияют несколько факторов.

1. Температура воздуха.

2. Особенности отопительной системы. От ее типа зависит показатель, указываемый в температурном графике подачи теплоносителя в систему отопления. В однотрубных системах нормальным считается нагрев воды до +105ºС. Двухтрубное отопление за счет лучшей циркуляции дает более высокую теплоотдачу. Это позволяет снизить температуру до +95ºС. При этом если на входе воду нужно разогреть, соответственно, до +105ºС и +95ºС, то на выходе ее температура в обоих случаях должна быть на уровне +70ºС.

Чтобы теплоноситель не вскипал при разогреве выше +100ºС, в трубопроводы он подается под давлением. Теоретически оно может быть достаточно высоким. Это должно обеспечивать большой запас тепла. Однако на практике далеко не все сети позволяют подавать воду под большим давлением из-за своей изношенности. В результате температура снижается, и при сильных морозах может наблюдаться нехватка тепла в квартирах и других отапливаемых помещениях.

3. Направление подачи воды в радиаторы. При верхней разводке разница составляет 2ºС, при нижней — 3ºС.

4. Тип используемых отопительных приборов. Радиаторы и конвекторы различаются по количеству отдаваемого тепла, а значит, работать они должны в разных температурных режимах. Лучше показатели теплоотдачи именно у радиаторов.

При этом на количество отданного тепла влияет, в том числе, и температура уличного воздуха. Именно она является определяющим фактором в температурном графике подачи теплоносителя в систему отопления.

Когда указывается температура воды +95ºС, речь идет о теплоносителе на входе в жилое помещение. Учитывая потери тепла при транспортировке, котельная должна нагревать ее значительно сильнее.

Чтобы подавать в трубы отопления в квартирах воду нужной температуры, в подвале устанавливается специальное оборудование. Оно смешивает горячую воду из котельной с той, которая поступает из обратки.

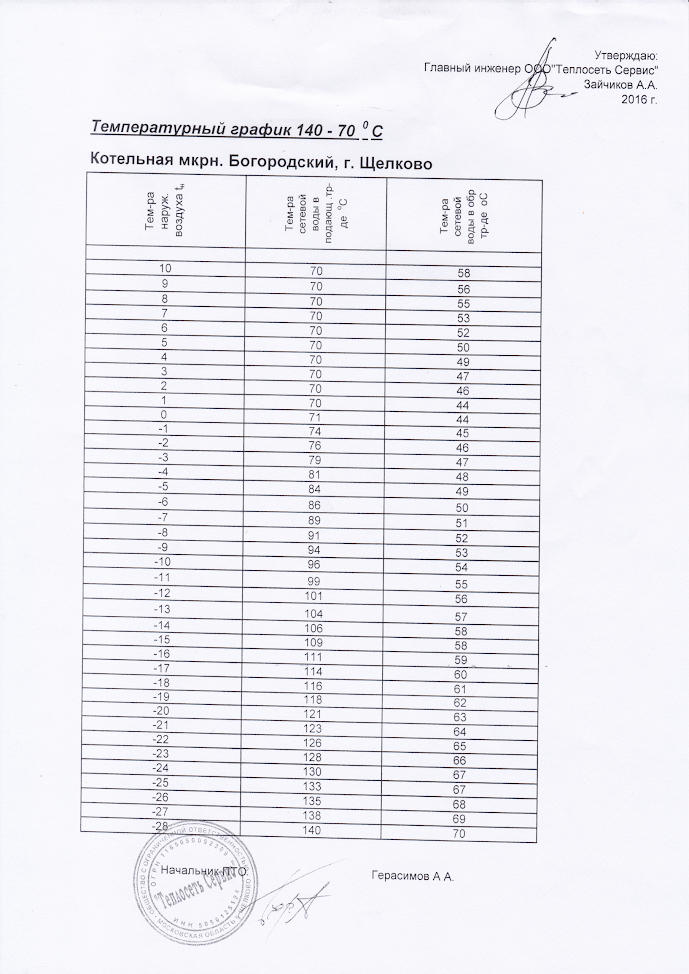

Температурный график подачи теплоносителя в систему отопления

График показывает, какой должна быть температура воды на входе в жилое помещение и на выходе из него в зависимости от уличной температуры.

Представленная таблица поможет легко определить степень нагрева теплоносителя в системе центрального отопления.

Температурные показатели воздуха снаружи, °С	Температурные показатели воды на входе, °С			Температурные показатели воды в отопительной системе, °С		Температурные показатели воды после отопительной системы, °С

Представители коммунальных служб и ресурсоснабжающих организаций производят замеры температуры воды при помощи термометра. В 5 и 6 столбиках указаны цифры для трубопровода, по которому подается горячий теплоноситель. 7 столбик — для обратки.

В первых трех столбиках указана повышенная температура — это показатели для теплогенерирующих организаций. Данные цифры приведены без учета потерь тепла, происходящих в процессе транспортировки теплоносителя.

Температурный график подачи теплоносителя в систему отопления нужен не только ресурсоснабжающим организациям. При отличии реальной температуры от нормативной у потребителей появляются основания для перерасчета стоимости услуги. Они в своих жалобах указывают, насколько прогревается воздух в квартирах. Это простейший для замера параметр. Проверяющие органы уже могут отследить температуру теплоносителя, и при ее несоответствии графику заставить ресурсоснабжающую организацию исполнять обязанности.

Повод для жалоб появляется, если воздух в квартире остывает ниже следующих значений:

• в угловых комнатах в дневное время — ниже +20ºС;
• в центральных комнатах в дневное время — ниже +18ºС;
• в угловых комнатах ночью — ниже +17ºС;
• в центральных комнатах ночью — ниже +15ºС.

СНиП

Требования к работе систем отопления закреплены в СНиП 41-01-2003. Большое внимание в этом документе уделено вопросам безопасности. В случае с отоплением потенциальную опасность несет разогретый теплоноситель, именно поэтому его температура для жилых и общественных зданий ограничивается. Она, как правило, не превышает +95ºС.

Если вода во внутренних трубопроводах системы отопления разогревается выше +100ºС, то на таких объектах предусматриваются следующие меры безопасности:

• трубы отопления прокладываются в специальных шахтах. В случае прорыва теплоноситель останется в этих укрепленных каналах и не будет источником опасности для людей;
• трубопроводы в многоэтажках имеют специальные конструктивные элементы или устройства, не позволяющие воде вскипать.

Если в здании проложено отопление из полимерных труб, то температура теплоносителя не должна быть больше +90ºС.

Выше мы уже упоминали, что помимо температурного графика подачи теплоносителя в систему отопления ответственным организациям нужно следить за тем, насколько разогреваются доступные элементы отопительных приборов. Эти правила тоже приведены в СНиП. Допустимые температуры колеблются в зависимости от назначения помещения.

В первую очередь, здесь все определяется все теми же правилами безопасности. Например, в детских и лечебных учреждениях допустимые температуры минимальны. В общественных местах и на различных производственных объектах для них обычно особых ограничений не устанавливается.

Поверхность радиаторов отопления по общим правилам не должна разогреваться выше +90ºС. При превышении этой цифры начинаются негативные последствия. Они заключаются, прежде всего, в обгорании краски на батареях, а также в сгорании находящейся в воздухе пыли. Это наполняет атмосферу в помещении вредно влияющими на здоровье веществами. Кроме того, возможен вред для внешнего вида отопительных приборов.

Другой вопрос — обеспечение безопасности в помещениях с горячими радиаторами. По общим правилам полагается ограждать отопительные приборы, температура поверхности которых выше +75ºС. Обычно для этого используются решетчатые ограждения. Они не мешают циркуляции воздуха. В то же время СНиП предполагает обязательную защиту радиаторов в детских учреждениях.

В соответствии со СНиП, максимальная температура теплоносителя меняется в зависимости от назначения помещения. Она определяется как особенностями отопления разных зданий, так и соображениями безопасности. Например, в лечебных учреждениях допустимая температура воды в трубах самая низкая. Она составляет +85ºС.

Максимально разогретый теплоноситель (до +150ºС) можно подавать на следующие объекты:

Температурный график подачи теплоносителя в систему отопления по СНиП используется только в холодное время года. В теплый сезон рассматриваемый документ нормирует параметры микроклимата лишь с точки зрения вентиляции и кондиционирования.

Для поддержания комфортной температуры в доме в отопительный период необходимо контролировать температуру теплоносителя в трубах тепловых сетей. Работниками системы центрального теплоснабжения жилых помещений разрабатывается специальный температурный график , который зависит от погодных показателей, климатических особенностей региона. Температурный график может отличаться в разных населенных пунктах, также он может меняться при модернизации сетей отопления.

Составляется график в тепловой сети по простому принципу – чем ниже температура на улице, тем выше должна быть она у теплоносителя.

Такое соотношение является важным основанием для работы предприятий, которые обеспечивают город теплом.

Для расчета был применен показатель, в основе которого лежит среднедневная температура пяти наиболее холодных дней в году.

ВНИМАНИЕ! Соблюдение температурного режима является важным не только для поддержания тепла в многоквартирном доме. Он также позволяет сделать расход энергоресурсов в системе отопления экономичным, рациональным.

График, в котором указывается температура теплоносителя в зависимости от наружной температуры, позволяет самым оптимальным образом распределить между потребителями многоквартирного дома не только тепло, но и горячую воду.

Как регулируется тепло в системе отопления

Регулирование тепла в многоквартирном доме в отопительный период может осуществляться двумя методами:

• Изменением расхода воды определенной постоянной температуры. Это количественный метод.
• Изменением температуры теплоносителя при постоянном объеме расхода. Это качественный метод.

Экономным и практичным является второй вариант , при котором соблюдается режим температуры в помещении независимо от погоды. Подача достаточного тепла в многоквартирный дом будет стабильной, даже если отмечается резкий перепад температур на улице.

ВНИМАНИЕ! . Нормой считается температура 20-22 градуса в квартире. Если температурные графики соблюдаются, такая норма поддерживается весь отопительный период, независимо от погодных условий, направления ветра.

При понижении температурного показателя на улице осуществляется передача данных на котельную и автоматически увеличивается градус теплоносителя.

Конкретная таблица соотношения показателей температуры на улице и теплоносителя зависит от таких факторов, как климат, оборудования котельных, технико-экономических показателей.

Причины использования температурного графика

Основой работы каждой котельной, обслуживающей жилые, административные и другие здания, на протяжении отопительного периода является температурный график, в котором указываются нормативы показателей теплоносителя в зависимости от того, какой является фактическая наружная температура.

• Составление графика дает возможность подготовить отопление к понижению температуры на улице.
• Также это экономия энергоресурсов.

ВНИМАНИЕ! Для того, чтобы контролировать температуру теплоносителя и иметь право на перерасчет из-за несоблюдения теплового режима, теплодатчик должен быть установлен в систему централизованного отопления. Приборы учета должны проходить ежегодную проверку.

Современные строительные компании могут увеличивать стоимость жилья за счет использования дорогих энергосберегающих технологий при возведении многоквартирных зданий.

Несмотря на изменение строительных технологий, применение новых материалов для утепления стен и других поверхностей здания, соблюдение в системе отопления нормы температуры теплоносителя – оптимальный способ поддержать комфортные жилищные условия.

Особенности расчета внутренней температуры в разных помещениях

Правила предусматривают поддержание температуры для жилого помещения на уровне 18˚С , но существуют некоторые нюансы в этом вопросе.

• Для угловой комнаты жилого здания теплоноситель должен обеспечить температуру 20˚С.
• Оптимальный температурный показатель для ванной комнаты — 25˚С.
• Важно знать, сколько градусов должно быть по нормативам в помещениях, предназначенных для детей. Установлен показатель от 18˚С до 23˚С. Если же это детский бассейн, нужно поддерживать температуру на уровне 30˚С.
• Минимальная температура, допустимая в школах — 21˚С.
• В заведениях, где проходят культурно-массовые мероприятия по нормативам поддерживается максимальная температура 21˚С , но показатель не должен опускаться ниже цифры 16˚С.

Для увеличения температуры в помещениях при резких похолоданиях или сильном северном ветре, работники котельной повышают градус отпуска энергии для отопительных сетей.

На теплоотдачу батарей влияет наружная температура, вид отопительной системы, направленность поступления теплоносителя, состояние коммунальных сетей, тип отопительного прибора, роль которого может выполнять как радиатор, так и конвектор.

ВНИМАНИЕ! Дельта температур между подачей на радиатор и обраткой не должна быть значительной. В противном случае будет ощущаться большая разница теплоносителя в разных комнатах и даже квартирах многоэтажного здания.

Главным фактором, все же, является погода , вот почему измерения наружного воздуха для поддержания температурного графика является первоочередной задачей.

Если на улице мороз до 20˚С, теплоноситель в радиаторе должен иметь показатель 67-77˚С, при этом норма для обратки 70˚С.

Если уличная температура нулевая, норма для теплоносителя 40-45˚С, а для обратки – 35-38˚С. Стоит отметить, что разница температур между подачей и обраткой не является большой.

Для чего потребителю нужно знать нормы подачи теплоносителя?

Оплата коммунальных услуг в графе отопление должна зависеть от того, какую температуру в квартире обеспечивает поставщик.

Таблица температурного графика, по которой должна осуществляться оптимальная работа котла, показывает, при какой температуре окружающего мира и на сколько котельная должна повышать градус энергии для источников тепла в доме.

ВАЖНО! Если параметры температурного графика не соблюдаются, потребитель может требовать перерасчет за коммунальные услуги.

Чтобы измерить показатель теплоносителя, необходимо слить немного воды с радиатора и проверить ее градус тепла. Также успешно используются тепловые датчики, приборы учета тепла , которые можно установить дома.

Датчик является обязательным оборудованием и городских котельных, и ИТП (индивидуальных тепловых пунктов).

Без таких приборов невозможно сделать работу отопительной системы экономичной и продуктивной. Измерение теплоносителя осуществляется и в системах Гвс.

Полезное видео

Рекомендуем также

Температурный график отопление \ Акты, образцы, формы, договоры \ Консультант Плюс

]]>

Подборка наиболее важных документов по запросу Температурный график отопление (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).

Судебная практика: Температурный график отопление Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2019 год: Статья 14.31 «Злоупотребление доминирующим положением на товарном рынке» КоАП РФ
(ООО юридическая фирма «ЮРИНФОРМ ВМ»)Учитывая нормы отраслевого законодательства, обязывающие как теплоснабжающую, так и теплосетевую организацию соблюдать параметры качества поставляемого ресурса в точке поставки потребителя, установив доказанность превышения допустимых температурных параметров теплоносителя от источника и в точках поставки потребителя, влияющих на качество услуги отопления, принимая во внимание отсутствие после неоднократных обращений (жалоб на превышение параметров температурного графика) совершения теплоснабжающей и теплосетевой организациями конкретных действий, направленных на урегулирование отношений и приведение температурных параметров качества теплоносителя в соответствие, арбитражные суды правомерно отказали в отмене решения антимонопольного органа и постановлений о привлечении к административной ответственности, предусмотренной статьей 14. 31 КоАП РФ, указав на доказанность злоупотребления доминирующим положением на товарном рынке и отметив, что теплоснабжающая и теплосетевая организации имели возможность для соблюдения правил и норм, за нарушение которых действующим законодательством предусмотрена ответственность, но не приняли все зависящие от них меры по их соблюдению.

Статьи, комментарии, ответы на вопросы: Температурный график отопление

Нормативные акты: Температурный график отопление Федеральный закон от 27.07.2010 N 190-ФЗ
(ред. от 02.07.2021)
«О теплоснабжении»
(с изм. и доп., вступ. в силу с 01.09.2021)5. Проверка готовности к отопительному периоду теплоснабжающих организаций, теплосетевых организаций осуществляется в целях определения соответствия источников тепловой энергии и тепловых сетей требованиям, установленным правилами оценки готовности к отопительному периоду, наличия соглашения об управлении системой теплоснабжения, готовности указанных организаций к выполнению графика тепловых нагрузок, поддержанию температурного графика, утвержденного схемой теплоснабжения, соблюдению критериев надежности теплоснабжения, установленных техническими регламентами, а источников тепловой энергии также в целях подтверждения наличия нормативных запасов топлива. Теплоснабжающие организации и теплосетевые организации, кроме того, обязаны:

знакомство с режимом работы ЦО

Когда по стране уверенно шагает осень, за Полярным кругом летит снег, а на Урале ночные температуры держатся ниже 8 градусов, то слово «отопительный сезон» звучит уместно. Люди вспоминают прошлые зимы и пытаются выяснить температуру теплоносителя в системе отопления.

Расчетливые хозяева индивидуальных построек внимательно осматривают арматуру и патрубки котлов. Жильцы многоквартирного дома к 1 октября ждут, как Деда Мороза, сантехника от управляющей компании.Хозяин ворот и ворот приносит тепло, а вместе с ним — радость, веселье и уверенность в завтрашнем дне.

Гигакалорийный тракт

Мегаполисы сверкают высотными домами. Над столицей нависло облако обновления. Необжитая местность молится у пятиэтажек. Пока их не снесли, в доме работает система калорийности.

Жилой дом эконом-класса отапливается через централизованную систему теплоснабжения. Трубы входят в подвал здания. Подача теплоносителя регулируется приточными клапанами, после чего вода поступает в грязеуловители, а оттуда распределяется по стоякам, а от них поступает в батареи и радиаторы, обогревающие жилище.

Количество клапанов коррелирует с количеством стояков. Делая ремонт в отдельной квартире, можно отключить одну вертикаль, а не весь дом.

Отработанная жидкость частично уходит через обратный трубопровод, а частично попадает в сеть горячего водоснабжения.

Градусы здесь и там

Вода для конфигурации отопления готовится на ТЭЦ или в котельной. Нормы температуры воды в системе отопления прописаны в СНиП: компонент должен быть нагрет до 130-150 ° С.

Расход рассчитывается с учетом параметров наружного воздуха. Так, для Южного Урала учитывается минус 32 градуса.

Чтобы жидкость не закипела, ее необходимо подавать в сеть под давлением 6-10 кгс. Но это теория. На самом деле большинство сетей работают при температуре 95-110 ° C, так как в большинстве населенных пунктов сетевые трубы изношены и высокое давление их сломает, как грелку.

Расплывчатая концепция — это норма.Температура в квартире никогда не бывает равной первичному показателю теплоносителя. Здесь он выполняет функцию энергосбережения — лифтовую перемычку между прямым и обратным трубопроводами. Нормы температуры теплоносителя в системе отопления на обратке зимой позволяют удерживать тепло на уровне 60 ° С.

Жидкость из прямой трубы поступает в патрубок элеватора, смешивается с возвратной водой и снова уходит в домашнюю сеть на отопление. Температура носителя снижается за счет смешивания в обратном потоке.Что влияет на расчет количества потребляемого тепла жилыми и подсобными помещениями.

Горячая девочка ушла

Температура горячей воды по санитарным правилам, в точках разбора должна лежать в пределах 60-75 ° С.

В сети теплоноситель подается по патрубку:

• зимой — с реверсом, чтобы не ошпарить кипятком;
• летом — с прямой, так как летом носитель нагревается не выше 75 ° С.

Составляется температурный график. Среднесуточная температура обратной воды не должна превышать график более чем на 5% ночью и на 3% днем.

Параметры распределителя

Одной из деталей отопления жилища является стояк, по которому теплоноситель поступает в батарею или радиатор от нормы температуры теплоносителя в системе отопления требует обогрева в стояке в зимнее время в пределах 70-90 ° С. На самом деле градусы зависят от выходных параметров ТЭЦ или котельной.Летом, когда горячая вода нужна только для мытья и принятия душа, диапазон смещается до 40-60 ° C.

Наблюдательные люди могут заметить, что нагревательные элементы в соседней квартире горячее или холоднее, чем в его собственной.

Причина разницы температур в стояке отопления кроется в способе подачи горячей воды.

В однотрубной конструкции теплоноситель может распределяться:

• и выше; тогда температура на верхних этажах выше, чем на нижних;
• снизу, то картина меняется на противоположную — снизу горячее.

В двухтрубной системе температура одинакова во всем, теоретически 90 ° C в прямом направлении и 70 ° C в противоположном направлении.

Тепло как батарея

Предположим, что конструкции центральной сети надежно утеплены на всем протяжении трассы, по чердакам, лестничным клеткам и подвалам ветер не ходит, двери и окна в квартирах утеплены добросовестными хозяевами .

Предположим, теплоноситель в стояке соответствует строительным нормам.Осталось узнать, какая температура у батарей отопления в квартире. Показатель учитывает:

• параметров наружного воздуха и времени суток;
• расположение квартиры в плане дома;
• жилое или подсобное помещение в квартире.

Поэтому внимание: важно не то, какая степень обогревателя, а какая степень воздуха в помещении.

Днем в угловых помещениях термометр должен показывать не менее 20 ° C, а в помещениях, расположенных в центре, допускается 18 ° C.

Ночью в жилище допускается воздух при температуре 17 ° C и 15 ° C соответственно.

Теория лингвистики

Название «батарея» — это нарицательное название, означающее ряд идентичных предметов. Что касается отопления дома, это серия нагревательных секций.

Температурные нормы нагревательных батарей допускают нагрев не выше 90 ° C. По правилам части, нагреваемые выше 75 ° C, ограждаются. Это не значит, что их нужно обшивать фанерой или облицовывать кирпичом.Обычно устанавливается решетчатый забор, не препятствующий циркуляции воздуха.

Широко распространены чугунные, алюминиевые и биметаллические устройства.

Потребительский выбор: чугун или алюминий

Эстетические чугунные радиаторы — разговоры в городе. Они требуют периодической перекраски, так как по правилам рабочая поверхность должна иметь гладкую поверхность и позволять легко удалять пыль и грязь.

На шероховатой внутренней поверхности секций образуется грязный налет, который снижает теплоотдачу устройства.Но технические параметры изделий из чугуна на высоте:

• мало подвержены водной коррозии, могут использоваться более 45 лет;
• имеют высокую тепловую мощность на секцию, поэтому они компактны;
• инертны в передаче тепла, поэтому хорошо сглаживают перепады температуры в помещении.

Другой тип радиатора — алюминиевый. Легкая конструкция, окрашенная на заводе, не требует покраски и проста в уходе.

Но есть недостаток, который затмевает достоинства — коррозия в водной среде. Конечно, внутренняя поверхность утеплителя изолирована пластиком, чтобы избежать контакта алюминия с водой. Но пленка может быть повреждена, тогда начнется химическая реакция с выделением водорода, при создании избыточного давления газа алюминиевый прибор может лопнуть.

Температурные нормы радиаторов отопления подчиняются тем же правилам, что и батареи: важен не столько нагрев металлического предмета, сколько нагрев воздуха в помещении.

Для того, чтобы воздух хорошо прогревался, должен быть достаточный отвод тепла от рабочей поверхности нагревательной конструкции. Поэтому усиливать эстетику помещения щитами перед отопительным прибором категорически не рекомендуется.

Лестничное отопление

Раз уж мы говорим о многоквартирном доме, то следует упомянуть и лестничные клетки . .. Нормы температуры теплоносителя в системе отопления гласят: градусная мера на объектах не должна опускаться ниже 12 ° С.

Конечно, дисциплина жильцов требует плотно закрывать двери входной группы, не оставлять открытой фрамуг окон лестничных клеток, сохранять в целости стекла и оперативно сообщать о неисправностях в управляющую компанию. Если УК своевременно не примет меры по утеплению мест вероятных тепловых потерь и поддержанию температурного режима в доме, поможет приложение о перерасчете стоимости услуг.

Изменения в конструкции отопления

Замена существующих отопительных приборов в квартире осуществляется с обязательного согласования с управляющей компанией.Несанкционированные изменения элементов греющего излучения могут нарушить тепловой и гидравлический баланс конструкции.

Начнется отопительный сезон, будет фиксироваться изменение температурного режима в других квартирах и помещениях. Технический осмотр помещения выявит несанкционированное изменение типов отопительных приборов, их количества и размеров. Цепочка неизбежна: конфликт — суд — штраф.

Таким образом, ситуация разрешается следующим образом:

• если не старые заменяются на новые того же типоразмера, то это делается без дополнительных согласований; единственное, за чем обращаться в СК — отключить стояк на время ремонта;
• Если новая продукция существенно отличается от созданной при строительстве, то полезно взаимодействовать с управляющей компанией.

Приборы учета тепла

Напомним еще раз, что тепловая сеть многоквартирного дома оснащена приборами учета тепловой энергии, которые фиксируют как израсходованные гигакалории, так и объем воды, прошедшей по внутрихозяйственной сети.

Чтобы не удивляться счетам с нереальными суммами по теплу при градусах в квартире ниже нормы, перед началом отопительного сезона уточните в управляющей компании, исправен ли счетчик, соответствует ли график поверки было нарушено.

Температурный график систем отопления 95 -70 градусов Цельсия — это наиболее востребованный температурный график. По большому счету, можно с уверенностью сказать, что в этом режиме работают все системы центрального отопления. Исключение составляют только дома с автономным отоплением.

Но и в автономных системах могут быть исключения при использовании конденсационных котлов.

При использовании котлов, работающих по принципу конденсации, температурные графики отопления имеют тенденцию быть ниже.

Применение конденсационных котлов

Например, при максимальной нагрузке для конденсационного котла режим будет 35-15 градусов. Это связано с тем, что котел забирает тепло из дымовых газов. Словом, с другими параметрами, например, теми же 90-70, эффективно работать не сможет.

Отличительными свойствами конденсационных котлов являются:

• высокий КПД;
• рентабельность;
• оптимальный КПД при минимальной нагрузке;
• качество материалов;
• высокая цена.

Вы много раз слышали, что КПД конденсационного котла составляет около 108%. Действительно, инструкция говорит то же самое.

Но как такое может быть, ведь нас со школьной партой учили, что больше 100% не бывает.

1. Дело в том, что при расчете КПД обычных котлов максимум берется ровно 100% .
   Но обычные дымовые газы просто выбрасывают в атмосферу, а конденсационные газы используют часть уходящего тепла.Последний будет использоваться для отопления в будущем.
2. Тепло, которое будет использовано и использовано во втором раунде и добавлено к КПД котла … Обычно конденсационный котел утилизирует до 15% дымовых газов, и именно эта цифра соответствует КПД котла (приблизительно 93%). Результат 108%.
3. Безусловно, рекуперация тепла вещь необходимая, но сам котел для таких работ стоит немалых денег. .
   Высокая цена котла из-за нержавеющего теплообменного оборудования, рекуперирующего тепло в последнем тракте дымохода.
4. Если вместо такого нержавеющего оборудования поставить обычное железное оборудование, то через очень короткий промежуток времени оно придет в негодность. Поскольку влага, содержащаяся в дымовых газах, вызывает коррозию.
5. Главной особенностью конденсационных котлов является то, что они достигают максимального КПД при минимальных нагрузках.
   Обычные котлы (), напротив, достигают максимальной экономии при максимальной нагрузке.
6. Прелесть этого полезного свойства в том, что на протяжении всего отопительного периода тепловая нагрузка не всегда максимальна.
   На силе 5-6 суток на максимум работает обычный котел. Поэтому обычный котел не может сравниться по производительности с конденсационным котлом, который имеет максимальную производительность при минимальных нагрузках.

Фото такого котла можно посмотреть чуть выше, а видео с его работой легко найти в Интернете.

Обычная система отопления

Можно с уверенностью сказать, что наиболее востребованным является температурный режим отопления 95-70.

Объясняется это тем, что все дома, получающие тепло от центральных источников тепла, рассчитаны на работу в этом режиме. А таких домов у нас более 90%.

Принцип работы такого теплогенератора происходит в несколько этапов:

• источник тепла (районная котельная), греет воду;
• подогретая вода по магистральным и распределительным сетям подается потребителям;
• в доме потребителя, чаще всего в подвале, через лифтовый агрегат смешивается горячая вода с водой из системы отопления, так называемая обратка, температура которой не более 70 градусов, а затем нагревается до температуры 95 градусов;
• Далее нагретая вода (та, что 95 градусов) проходит через систему обогрева отопительных приборов, нагревает помещение и снова возвращается в лифт.

Консультации. Если у вас кооперативный дом или общество совладельцев домов, то вы можете настроить лифт своими руками, но для этого необходимо строгое соблюдение инструкции и правильный расчет дроссельной шайбы.

Плохой нагрев системы отопления

Очень часто мы слышим, что у людей плохо работает отопление и у них есть холодные камеры.

Для этого может быть много причин, самые распространенные:

• не соблюдается температурный график системы отопления, лифт может быть неправильно рассчитан;
№
• система отопления дома сильно загрязнена, что сильно затрудняет прохождение воды по стоякам;
• мутные радиаторы отопления;
• самовольное изменение системы отопления;
• плохая теплоизоляция стен и окон.

Распространенная ошибка — неверный расчет сопла элеватора. В результате нарушается функция смешивания воды и работа всего элеватора в целом.

Это могло произойти по нескольким причинам:

• халатность и неподготовленность обслуживающего персонала;
• некорректных расчетов в техническом отделе.

За долгие годы эксплуатации систем отопления люди редко задумываются о необходимости чистки их систем отопления.По большому счету, это касается зданий, построенных во времена Советского Союза.

Перед каждым отопительным сезоном все системы отопления необходимо промывать гидропневматически . .. Но это соблюдается только на бумаге, так как ЖЭК и другие организации проводят эти работы только на бумаге.

В результате забиваются стенки стояков, и последние становятся меньше в диаметре, что нарушает гидравлику всей системы отопления в целом. Уменьшается количество передаваемого тепла, то есть кому-то его просто не хватает.

Сделать гидропневматический обдув своими руками можно, достаточно компрессора и желания.

То же самое и с чисткой радиаторов. За годы эксплуатации радиаторы внутри накапливают много грязи, ила и других дефектов. Время от времени, не реже одного раза в три года, нужно их отключать и промывать.

Грязные радиаторы сильно ухудшают теплоотдачу вашей комнаты.

Самый частый момент — это самовольная смена и перепланировка систем отопления.При замене старых металлических труб на металлопластиковые диаметры не соблюдаются. Или вообще добавляются различные изгибы, что увеличивает местное сопротивление и ухудшает качество нагрева.

Очень часто при такой самовольной реконструкции меняется и количество секций радиатора. И действительно, почему бы не поставить себе побольше разделов? Но, в конце концов, ваш сосед, который живет после вас, будет получать меньше тепла, чем ему нужно для обогрева. Причем больше всех пострадает последний сосед, который получит меньше тепла.

Важную роль играет термическое сопротивление ограждающих конструкций, окон и дверей. Как показывает статистика, через них может пройти до 60% тепла.

Элеватор

Как мы уже говорили выше, все водоструйные лифты предназначены для подмешивания воды из подающей магистрали тепловых сетей в обратную магистраль отопительной системы. Благодаря этому процессу создается циркуляция в системе и давление.

В качестве материала для их изготовления используется как чугун, так и сталь.

Рассмотрим принцип работы лифта на фото ниже.

Через форсунку 1 вода из тепловых сетей проходит через форсунку эжектора и с большой скоростью попадает в смесительную камеру 3. Там в нее добавляется вода из возвратного потока системы отопления здания, последняя подается через форсунку. 5.

Полученная вода через диффузор 4 направляется в подачу системы отопления.

Для правильной работы лифта его необходимо правильно подобрать под его шею.Для этого расчеты производятся по следующей формуле:

Где ΔPnas — расчетное циркуляционное давление в системе отопления, Па;

Гсм — расход воды в системе отопления, кг / час.

К сведению!
Правда, для такого расчета понадобится схема отопления здания.

Вода нагревается в сетевых нагревателях, отборных паровых, в пиковых водогрейных котлах, после чего сетевая вода поступает в подающую линию, а затем в абонентские установки отопления, вентиляции и горячего водоснабжения.

Тепловые нагрузки отопления и вентиляции однозначно зависят от температуры наружного воздуха tн.в. Следовательно, необходимо регулировать тепловыделение в соответствии с изменениями нагрузки. Вы используете в основном централизованное регулирование, осуществляемое на ТЭЦ, дополненное местными автоматическими регуляторами.

При централизованном регулировании можно применять либо количественное регулирование, которое сводится к изменению расхода отопительной воды в подающей магистрали при постоянной температуре, либо качественное, при котором расход воды остается постоянным, но ее температура изменяется. .

Серьезным недостатком количественного регулирования является смещение систем отопления по вертикали, что означает неравномерное перераспределение систем отопления по этажам. Поэтому обычно применяется контроль качества, для которого необходимо рассчитывать температурные графики тепловой сети на тепловую нагрузку в зависимости от температуры наружного воздуха.

График температуры для подающей и обратной линий характеризуется значениями расчетных температур в подающей и обратной линиях τ1 и τ2 и расчетной наружной температурой tн.о. Итак, график 150-70 ° С означает, что при расчетной температуре наружного воздуха tн. o. максимальная (расчетная) температура в подающей магистрали τ1 = 150, а в обратной τ2 — 70 ° С. Соответственно, расчетная разница температур составляет 150-70 = 80 ° С. Нижняя расчетная температура температурной кривой 70 ° С определяется необходимостью нагрева водопроводной воды для горячего водоснабжения до tг. = 60 ° C, что диктуется санитарными нормами.

Верхняя расчетная температура определяет минимально допустимое давление воды в подающих магистралях, исключающее закипание воды, а, следовательно, требования к прочности, и может варьироваться в определенном диапазоне: 130, 150, 180, 200 ° C. При подключении абонентов по независимой схеме может потребоваться повышенный температурный режим (180, 200 ° С), что позволит сохранить обычный график во втором контуре. 150-70 ° С. Повышение расчетной температуры приточная вода в подающей линии приводит к снижению расхода приточной воды, что удешевляет тепловую сеть, но также снижает выработку электроэнергии за счет потребления тепла. Выбор температурного режима для системы теплоснабжения должен быть подтвержден технико-экономическим расчетом по минимуму приведенных затрат на ТЭЦ и тепловую сеть.

Теплоснабжение промплощадки ТЭЦ-2 осуществляется по температурному режиму 150/70 ° С с отсечкой 115/70 ° С, в связи с чем автоматически регулируется температура сетевой воды только до температуре наружного воздуха «-20 ° С». Расход воды на подачу слишком велик. Превышение фактического расхода греющей воды над расчетным приводит к перерасходу электроэнергии на прокачку теплоносителя. Температура и давление в обратном трубопроводе не соответствуют температурному графику.

Уровень тепловых нагрузок потребителей, подключенных в настоящее время к ТЭЦ, значительно ниже предусмотренного проектом. В результате ТЭЦ-2 имеет резерв тепловой мощности, превышающий 40% установленной тепловой мощности.

В связи с повреждением распределительных сетей ТМУП ТТС, сбросом из систем теплоснабжения из-за отсутствия необходимого перепада давления между потребителями и протечек на поверхностях нагрева водонагревателей, наблюдается повышенный расход подпиточной воды на ТЭЦ, превышая расчетное значение на 2. 2 — 4, 1 раз. Давление в обратной теплотрассе также превышает расчетное значение в 1,18–1,34 раза.

Изложенное свидетельствует о том, что система теплоснабжения внешних потребителей не налажена и требует наладки и наладки.

Зависимость температуры сетевой воды от температуры наружного воздуха

Таблица 6.1.

Значение температуры

Значение температуры

Наружный воздух

делопроизводитель али

После лифта

реверсивный мастер

Наружный воздух

хозяин квартиры

После лифта

В заднем мастере али

Компьютеры давно и успешно работают не только на рабочих столах офисных работников, но и в системах управления производственными и технологическими процессами. .. Автоматика успешно контролирует параметры систем теплоснабжения зданий, обеспечивая внутри них …

При заданной температуре воздуха (иногда, в целях экономии, меняется в течение дня).

Но автоматику надо правильно настроить, учитывая исходные данные и алгоритмы работы! В данной статье рассматривается оптимальный температурный режим отопления — зависимость температуры теплоносителя системы водяного отопления от разных температур наружного воздуха.

Эта тема уже обсуждалась в статье о. Здесь мы не будем рассчитывать теплопотери объекта, а рассмотрим ситуацию, когда эти тепловые потери известны из предыдущих расчетов или из данных реальной эксплуатации действующего объекта. Если объект находится в рабочем состоянии, то величину теплопотерь при расчетной температуре наружного воздуха лучше брать из статистических фактических данных прошлых лет эксплуатации.

В указанной статье для построения зависимостей температуры теплоносителя от температуры наружного воздуха решается численным методом система нелинейных уравнений. В данной статье будут представлены «прямые» формулы для расчета температуры воды на «подаче» и «возврате», которые являются аналитическим решением проблемы.

О цветах ячеек на листе Excel, которые используются для форматирования в статьях, можно прочитать на странице « ».

Расчет в Excel графика температуры нагрева.

Итак, при настройке котла и / или отопительного агрегата от температуры наружного воздуха система автоматики должна установить температурный график.

Возможно, правильнее разместить датчик температуры воздуха внутри здания и регулировать работу системы контроля температуры охлаждающей жидкости исходя из внутренней температуры воздуха. Но часто бывает сложно выбрать расположение датчика внутри из-за разной температуры в разных объектах помещения или из-за значительной удаленности этого места от отопительного агрегата.

Рассмотрим пример. Допустим, у нас есть объект — здание или группа зданий, которые получают тепловую энергию от одного общего закрытого источника теплоснабжения — котельной и / или теплового узла. Закрытый источник — это источник, из которого запрещено брать горячую воду для водоснабжения. В нашем примере мы предположим, что, кроме прямого отбора горячей воды, отсутствует отбор тепла для нагрева воды для горячего водоснабжения.

Для сравнения и проверки правильности расчетов возьмем исходные данные из упомянутой выше статьи «Расчет водяного отопления за 5 минут!» и составить в Excel небольшую программу для расчета графика температуры нагрева.

Исходные данные:

1. Расчетные (или фактические) теплопотери объекта (здания) Q p в Гкал / час при расчетной температуре наружного воздуха t nr записать

в ячейку D3: 0,004790

2. Расчетная температура воздуха внутри объекта (здания) t bp в ° C вводим

в ячейку D4: 20

3. Расчетная наружная температура t nr in ° C вводим

в ячейку D5: -37

4. Расчетная температура воды на «подаче» т пр. в ° C вводим

в ячейку D6: 90

5. Расчетная температура воды на «обратке» t op в ° C вводим

в ячейку D7: 70

6. Показатель нелинейности теплопередачи применяемых нагревательных приборов n запишите

в ячейку D8: 0,30

7. Текущая (интересующая нас) температура наружного воздуха t n в ° C вводим

в ячейку D9: -10

Значения ячеек D 3 — D 8 для конкретного объекта записываются один раз и дальше не меняются.Значение ячейки D 8 можно (и нужно) изменять, определяя параметры теплоносителя для разных погодных условий.

Результаты расчетов:

8. Расчетный расход воды в системе G R в т / час рассчитываем

в ячейке D11: = D3 * 1000 / (D6-D7) = 0,239

G R = Q R * 1000 / ( т NS — т оп )

9. Относительный тепловой поток q определить

в ячейке D12: = (D4-D9) / (D4-D5) = 0,53

кв. = ( т VR — т н ) / ( т VR — т № )

10. Температура подаваемой воды t NS в ° C вычисляем

в ячейке D13: = D4 + 0.(1 / (1 + D8)) = 61,9

т NS = т VR + 0,5 * ( т NS — т оп ) * q + 0,5 * ( т NS + т оп -2 * т VR ) * q (1 / (1+ n ))

11.(1 / (1 + D8)) = 51,4

т O = т VR -0,5 * ( т NS — т оп ) * q + 0,5 * ( т NS + т оп -2 * т VR ) * q (1 / (1+ n ))

Расчет в Excel температуры воды на «подаче» t NS и на «обратной линии» t O для выбранной наружной температуры t n завершен.

Сделаем аналогичный расчет для нескольких различных наружных температур и построим график температуры нагрева. (Вы можете прочитать о том, как строить графики в Excel.)

Проведем сверку полученных значений графика температуры нагрева с результатами, полученными в статье «Расчет нагрева воды за 5 минут!» — значения такие же!

Результаты.

Практическая ценность представленного расчета графика температуры нагрева заключается в том, что он учитывает тип установленных устройств и направление движения теплоносителя в этих устройствах.Коэффициент нелинейности теплопередачи n , который заметно влияет на температурный график нагрева, для разных устройств разный.

Экономное потребление энергоресурсов в системе отопления может быть достигнуто при соблюдении определенных требований. Один из вариантов — наличие температурной диаграммы, отражающей соотношение температуры, исходящей от источника тепла, к температуре внешней среды. Значение показателей позволяет оптимально распределять тепло и горячую воду по потребителю.

Высотные дома в основном подключены к центральному отоплению … Источниками передачи тепловой энергии являются котельные или ТЭЦ. В качестве теплоносителя используется вода. Он нагревается до заданной температуры.

После прохождения полного цикла через систему охлаждающая жидкость, уже охлажденная, возвращается к источнику и происходит повторный нагрев. Источники подключены к потребителю тепловыми сетями. Поскольку окружающая среда меняет температурный режим, необходимо регулировать тепловую энергию так, чтобы потребитель получил необходимый объем.

Регулирование тепла от центральной системы может быть выполнено двумя способами:

1. Количественный. В таком виде расход воды меняется, но имеет постоянную температуру.
2. Качество. Температура жидкости меняется, но расход не меняется.

В наших системах используется второй вариант управления, то есть качественный. Z Здесь существует прямая зависимость между двумя температурами: охлаждающей жидкости и окружающей среды. .. Причем расчет ведется таким образом, чтобы обеспечить тепло в помещении от 18 градусов и выше.

Следовательно, можно сказать, что график температуры источника представляет собой ломаную кривую. Изменение его направлений зависит от разницы температур (теплоносителя и наружного воздуха).

График зависимости может быть другим.

Конкретная диаграмма зависит от:

1. Технико-экономические показатели.
2. Оборудование ТЭЦ или котельной.
3. Климат.

Высокие показатели теплоносителя обеспечивают потребителя большой тепловой энергией.

Пример схемы показан ниже, где T1 — температура охлаждающей жидкости, Tnv — наружный воздух:

Также действительна диаграмма возвращаемого теплоносителя. Котельная или ТЭЦ по этой схеме может оценить КПД источника. Он считается высоким, когда возвращаемая жидкость подается охлажденной.

Устойчивость схемы зависит от расчетных значений расхода жидкости высотных зданий. Если поток через отопительный контур увеличивается, вода возвращается неохлажденной, так как скорость потока увеличивается. И наоборот, при минимальном расходе возвратная вода будет достаточно охлаждена.

Поставщик, конечно, заинтересован в подаче охлажденной возвратной воды. Но есть определенные пределы снижения расхода, так как уменьшение приводит к потере количества тепла.У потребителя начнется падение внутреннего градуса в квартире, что приведет к нарушению СНиП и дискомфорту для жителей.

От чего это зависит?

Температурная кривая зависит от двух величин: наружного воздуха и теплоносителя. Морозная погода приводит к повышению градуса теплоносителя. При проектировании центрального источника учитываются размеры оборудования, здания и поперечное сечение труб.

Значение температуры на выходе из котельной составляет 90 градусов, так что при минус 23 ° C в квартирах будет тепло и будет значение 22 ° C.Затем возвратная вода возвращается к 70 градусам. Такие нормы соответствуют нормальному и комфортному проживанию в доме.

Анализ и регулировка режимов работы осуществляется с помощью температурного контура. Например, возврат жидкости с высокой температурой будет указывать на высокий расход охлаждающей жидкости. Заниженные данные будут считаться дефицитом потребления.

Раньше для 10-ти этажных домов вводилась схема с расчетными данными 95-70 ° С.Вышеуказанные постройки имели свою схему 105-70 ° С. Современные новостройки могут иметь другую схему, на усмотрение проектировщика. Чаще встречаются диаграммы 90-70 ° С, а может и 80-60 ° С.

График температуры 95-70:

График температуры 95-70

Как рассчитывается?

Выбирается метод контроля, затем производится расчет. Учитываются расчет-зимний и обратный порядок забора воды, количество наружного воздуха, порядок в точке излома диаграммы.Есть две диаграммы, на одной из которых учитывается только отопление, на второй — отопление с расходом горячей воды.

Для примера расчета воспользуемся методической разработкой Роскоммунэнерго.

Исходными данными для ТЭЦ будут:

1. ТНВ — количество наружного воздуха.
2. Твн — комнатный воздуховод.
3. Т1 — теплоноситель от источника.
4. Т2 — обратка воды.
5. Т3 — вход в здание.

Рассмотрим несколько вариантов подачи тепла величиной 150, 130 и 115 градусов.

При этом на выходе у них будет 70 ° С.

Полученные результаты сведены в единую таблицу для последующего построения кривой:

Итак, мы получили три различных схемы, которые можно взять за основу. Правильнее будет рассчитывать схему индивидуально для каждой системы.Здесь мы рассмотрели рекомендуемые значения без учета климатических особенностей региона и характеристик здания.

Для снижения энергопотребления достаточно выбрать низкотемпературный порядок 70 градусов и будет обеспечено равномерное распределение тепла по контуру отопления. Котел следует брать с запасом мощности, чтобы нагрузка системы не влияла на качество работы агрегата.

Корректировка

Регулятор отопления

Автоматическое управление обеспечивается регулятором нагрева.

Включает следующие реквизиты:

1. Вычислительная и согласующая панель.
2. Исполнительное устройство на участке водоснабжения.
3. Исполнительное устройство , выполняющее функцию смешивания жидкости с возвращаемой жидкостью (обратный поток).
4. Подкачивающий насос и датчик на водопроводе.
5. Три датчика (на обратной линии, на улице, внутри дома). Их может быть несколько в комнате.

Регулятор перекрывает подачу жидкости, тем самым увеличивая значение между возвратом и подачей до значения, обеспечиваемого датчиками.

Для увеличения расхода присутствует подкачивающий насос и соответствующая команда от регулятора. Входящий поток регулируется «холодным байпасом». То есть температура падает. Некоторая часть жидкости, циркулирующей по контуру, отправляется в подачу.

Датчики снимают информацию и передают ее на блоки управления, в результате чего происходит перераспределение потоков, обеспечивающих жесткую температурную схему системы отопления.

Иногда используется вычислительный прибор, в котором совмещены регуляторы ГВС и отопления.

Регулятор горячей воды имеет более простую схему управления. Датчик горячей воды регулирует расход воды до стабильного значения 50 ° C.

Достоинства регулятора:

1. Температурный режим строго соблюдается.
2. Устранение перегрева жидкости.
3. Экономия топлива и энергия.
4. Потребитель независимо от расстояния получает тепло одинаково.

Таблица температурных диаграмм

Режим работы котлов зависит от погодных условий.

Если брать разные объекты, например, заводское здание, многоэтажный и частный дом, у каждого будет индивидуальная тепловая карта.

В таблице приведен температурный график зависимости жилых домов от наружного воздуха:

Наружная температура	Температура подаваемой воды в подающем трубопроводе	Температура обратной воды
+10	70	55
+9	70	54
+8	70	53
+7	70	52
+6	70	51
+5	70	50
+4	70	49
+3	70	48
+2	70	47
+1	70	46
0	70	45
-1	72	46
-2	74	47
-3	76	48
-4	79	49
-5	81	50
-6	84	51
-7	86	52
-8	89	53
-9	91	54
-10	93	55
-11	96	56
-12	98	57
-13	100	58
-14	103	59
-15	105	60
-16	107	61
-17	110	62
-18	112	63
-19	114	64
-20	116	65
-21	119	66
-22	121	66
-23	123	67
-24	126	68
-25	128	69
-26	130	70

СНиП

Существуют определенные нормы, которые необходимо соблюдать при создании проектов по тепловым сетям и транспортировке горячей воды к потребителю, где подача пара должна быть 400 ° С, давлением 6. 3 бар. Отводить отпуск тепла от источника к потребителю рекомендуется со значениями 90/70 ° C или 115/70 ° C.

Нормативные требования должны выполняться для соответствия утвержденной документации с обязательным согласованием с Минстроем страны.

Вода — удельный вес в зависимости от температуры

Удельный вес (= относительная плотность) — SG — это безразмерная единица, определяемая как отношение плотности вещества к плотности эталонного вещества — при указанная температура и давление, и может быть выражена как

SG = ρ _{вещество} / ρ _ссылка (3)

где

SG = удельный вес вещества

ρ _{вещество} = плотность жидкости или вещество [кг / м ³ ]

ρ _эталон = плотность эталона [кг / м ³ ]

Обычно используется плотность воды при 4 ^o C ( 39 ^o F) в качестве эталона, поскольку вода в этой точке имеет самую высокую плотность 1000 кг / м ³ или 1. 940 сл / фут ³ . Однако плотность при 60 ° F (15,6 ° C) или 20 ° C также часто используется в качестве эталонной температуры, например связанные с сырой нефтью и нефтепродуктами. Вода обычно также используется в качестве эталона при расчете удельного веса твердых тел. Для газов это воздух комнатной температуры (25 ° C). Давление почти всегда составляет 1 атм (101,325 кПа). Температура и давление всегда должны быть указаны как для образца, так и для эталона.

Удельный вес — SG — безразмерен и имеет то же значение в системе СИ и британской имперской системе (BG).

Удельный вес жидкой воды в диапазоне 32-700 ^o F и 0-370 ^o C приведен на рисунках и в таблицах ниже:

См. Вода и тяжелая вода — термодинамические свойства.
См. Также Точки кипения воды при высоком давлении, Точки кипения при вакуумном давлении, Плотность, удельный вес и коэффициент теплового расширения, Динамическая и кинематическая вязкость, Энтальпия и энтропия, Теплота испарения, Константа ионизации, pK _w , нормальная и тяжелая вода, точки плавления при высоком давлении, давление насыщения, удельная теплоемкость (теплоемкость) и удельный объем для онлайн-калькуляторов, а также аналогичные цифры и таблицы, показанные ниже.

Удельный вес (SG) воды дан для четырех различных эталонных температур (4, 15, 15,6 и 20 ° C).
От 0 до 100 ° C давление составляет 1 атм, а для температур> 100 ° C давление равно давлению насыщения водой.

999975 940 940

Температура	Давление	Плотность	SG при эталонной температуре
/ C [° C] 3]	4 ° C	15 ° C	15.6 ° C ( 60 ° F )	20 ° C
0,1	1 атм 14,7 фунт / кв. 1.00075	1.00083	1.00165
1		0. 999902	0.99993	1.00080	1.00089	1.00170
4		4	4	1,00000	1,00087	1,00096	1,00177
10		0,999703	0,99973	1,00060	1,00069	1,00150
15		0,999103	0,99913	1,00000	1,00009	1.00090
20		0,998207	0,99823	0,99910	0,99919	1.00000
25		0,997047	0,99707	0,99794	0,99803	0,99884
30		0,995649	0,99567	0,99654	0,99663	0,99744
35		0,99403	0,9941	0,9949	0,9950	0,9958
40		0,99222	0,9922	0. 9931	0,9932	0,9940
45		0,99021	0,9902	0,9911	0,9912	0,9911	0,9912	0,9920
5083804
0,9883		55	0,98569	0,9857	0,9866	0,9867	0,9875
60		0.98320	0,9832	0,9841	0,9842	0,9850
65		0,98055	0,9806	0,9832	0,9806	0,9814	0,9815	40	40	40	40	40	40	40	40	40	40	0,9795
75		0,97484	0,9749	0,9757	0,9758	0,9766
80		0.97179	0,9718	0,9727	0,9727	0,9735
85		0,96861	0,9686	0,9695	0,9696	0,9695	0,9696	0,9695	0,9696	40	0,96	0,9670
95		0,96189	0,9619	0,9628	0,9628	0,9636
99		0. 95907	0,9591	0,9599	0,9600	0,9608
99,974		0,95837	0,9584	0,95837	0,9584	0,9592	0,9593 640	0,9592	0,9593 840	40	40	0,95 давление насыщения [кПа]	[г / см 3 ]	4 ° C	15 ° C	15.6 ° C ( 60 ° F )	20 ° C
100		101,4	0,9584	0,9584	0,9584	0,9584	0,9592 110	143,4	0,9510	0,9510	0,9518	0,9519	0,9527
120		198,9	0,9431	0.9431	0,9440	0,9440	0,9448
140	362,3	0,9261	0,9262	0,9270	0,9262	0,9270	0,9270	40 0,9270	0,9270	40 0,9278	0,9083	0,9091
180	1003	0,8870	0,8870	0,8878	0. 8879	0,8886
200	1553	0,8647	0,8647	0,8654	0,8655	0,8662
2201878 0,8662	0,8655	0,8662
2201878	40 940	2201878
240	3347	0,8134	0,8134	0,8141	0,8142	0,8148
260	4694	0.7836	0,7836	0,7843	0,7844	0,7850
280	6419	0,7503	0,7503	0,7510	133 0,7510	0,7510	133 0,7510	13703	0,7128	0,7128	0,7134
320	11281	0,6671	0,6671	0.6677	0,6677	0,6683
340	14600	0,6107	0,6107	0,6112	0,6113	0,6118	0,6113	0,6118	3603
0,6118	360345
0,6118	360345
0,5285
374	22043	0,322	0,322	0,322	0,322	0. 323

Удельный вес (SG) воды указан для четырех различных эталонных температур (39,2, 59, 60 и 68 ° F).
От 32 до 212 ° F давление составляет 14,7 фунтов на квадратный дюйм, а для температур> 212 ° F давление равно давлению насыщения водой.

1 0008 62383

00089 970 970 9701 9701 9702 давление40) 40 940 940 940

9

Температура	Давление	Плотность	Удельный вес при температурах опоры
л / с 0 л / с 9701 9709 л / с 3 ]	39.2 ° F	59 ° F ( 15 ° C )	60 ° F	68 ° F ( 20 ° C 2 )
32,2	14,7 фунта на кв. Дюйм 101,3 кПа 1 атм	62,418	0,9999	1. 0007	1.0008	1.0016
1.0016
1.0009		1.0017
39.2		62.426	1.0000	1.0009	1.0010	1.0018
6278407			60	62,366	0,9990	0,9999	1,0000	1.0008
70		62.301	0,9980	0,9989	0,9990	0,9998
80		62,215	0,9966	0,9975	0,9976	0,9953	0,9976	40 0,9959	0,9976	40 9953	0,9967
100		61,993	0,9931	0,9939	0,9940	0,9948
110		61.860	0,9909	0,9918	0,9919	0,9927
120		61,712	0,9886	0,9894	0,9886	0,9894	0,9895	40 0,9894	0,9895	40 0,9894	0,9895	40 0,98	0,9877
140		61,379	0,9832	0,9841	0,9842	0,9850
150		61. 194	0,9803	0,9811	0,9812	0,9820
160		61,000	0,9772	0,9780	0,9781	0,9780	0,9781	0,9789	0,9781	0,9789	0,9756
180		60,579	0,9704	0,9713	0,9713	0,9721
190		60.354	0,9668	0,9677	0,9677	0,9685
200		60,121	0,9631	0,9639	0,9640	40 0,9639	0,9640	40	0,9648	0,9640	40 0,9648	0,9609
211,95		59,829	0,9584	0,9592	0,9593	0,9601
[° F] 81 9702 давление		[° F] 81	[фунт м / фут 3 ]	39. 2 ° F	59 ° F ( 15 ° C )	60 ° F	68 ° F ( 20 ° C
220		17,2	59,63	0,9552	0,9560	0,9561	0,9569
240	25,0	59,10	1347	0,9467 0,949484
260	35,5	58,53	0,9375	0,9384	0,9384	0,9392
280	493	40	0,9383	0,97840	40	40	40	40	40	40	300	67,3	57,29	0,9177	0,9185	0,9186	0,9193
350	135	55.59	0,8905	0,8913	0,8914	0,8921
400	247	53,67	0,8598	0,8606	3 0,8605	0,8606	3 0,8606	0,8606	3 0,8606	0,8606	3 0,8606	0,8606	3 0,8606 903	0,8250	0,8250	0,8257
500	681	48,92	0,7837	0. 7843	0,7844	0,7850
550	1045	45,95	0,7360	0,7367	0,7367	0,7373	8863		0,7373	8863
0,7373	8863
0,7373	8863
	0,6798
625	1851	40,12	0,6426	0,6432	0,6433	0.6438
650	2208	37,35	0,5982	0,5988	0,5988	0,5993
675	26193	675	26193	700	3092	29,07	0,4657	0,4661	0,4662	0,4666

% PDF-1.7 % 2759 0 объект > эндобдж xref 2759 78 0000000016 00000 н. 0000004407 00000 н. 0000004655 00000 н. 0000004709 00000 п. 0000005080 00000 н. 0000005119 00000 н. 0000005234 00000 п. 0000006148 00000 п. 0000006931 00000 н. 0000007545 00000 н. 0000007816 00000 п. 0000008467 00000 н. 0000008724 00000 н. 0000009335 00000 п. 0000010104 00000 п. 0000010507 00000 п. 0000010758 00000 п. 0000011405 00000 п. 0000011663 00000 п. 0000012065 00000 п. 0000059039 00000 п. 0000089533 00000 п. 0000128176 00000 н. 0000130827 00000 н. 0000147918 00000 п. 00001 00000 н. 0000329805 00000 н. 0000418263 00000 н. 0000418338 00000 п. 0000418428 00000 н. 0000418586 00000 н. 0000418643 00000 н. 0000418803 00000 н. 0000418860 00000 н. 0000418968 00000 н. 0000419025 00000 н. 0000419220 00000 н. 0000419277 00000 н. 0000419445 00000 н. 0000419567 00000 н. 0000419736 00000 н. 0000419793 00000 п. 0000419923 00000 п. 0000420039 00000 н. 0000420246 00000 н. 0000420303 00000 н. 0000420453 00000 п. 0000420631 00000 н. 0000420808 00000 н. 0000420865 00000 н. 0000420987 00000 н. 0000421109 00000 п. 0000421225 00000 н. 0000421282 00000 н. 0000421408 00000 п. 0000421464 00000 н. 0000421586 00000 н. 0000421642 00000 н. 0000421752 00000 н. 0000421808 00000 н. 0000421924 00000 н. 0000421980 00000 н. 0000422100 00000 н. 0000422156 00000 н. 0000422214 00000 н. 0000422272 00000 н. 0000422330 00000 н. 0000422490 00000 н. 0000422548 00000 н. 0000422606 00000 н. 0000422664 00000 н. 0000422722 00000 н. 0000422780 00000 н. 0000422922 00000 н. 0000422980 00000 н. 0000423038 00000 н. 0000004180 00000 н. 0000001898 00000 н. трейлер ] / Назад 1354249 / XRefStm 4180 >> startxref 0 %% EOF 2836 0 объект > поток h ޴ V {PSWMr & j Eh @ E% J5EFdKli {! E’XcyEuˣFt) 2Ξg; # 9ǹs

Введение в рекуперацию конденсата | Спиракс Сарко

Определить годовой объем возврата конденсата

Часть 1 — Определение стоимости топлива

Каждый килограмм конденсата, не возвращенный в питательную емкость котла, необходимо заменить 1 кг холодной подпиточной воды (10 ° C), которую необходимо нагреть до температуры конденсата 90 ° C. (ΔT = 80 ° C).

Рассчитайте количество тепла, необходимое для повышения температуры 1 кг холодной подпиточной воды на 80 ° C, используя уравнение 2.1.4.

м — единица; ΔT — разница между подпиткой холодной воды и температурой возвращаемого конденсата; cp — удельная теплоемкость воды при 4,19 кДж / кг ° C.
1 кг x 4,19 кДж / кг ° C x 80 ° C = 335 кДж / кг

На основе расчетов средняя скорость испарения 10000 кг / ч для действующей установки 8 400 ч / год, энергия, необходимая для Замена тепла в подпиточной воде составляет:
10 000 кг / ч x 335 кДж / кг x 8 400 ч / год = 28 140 ГДж / год

Если средний КПД котла составляет 85%, энергия, подаваемая для нагрева подпиточная вода:

При стоимости топлива 2 фунта стерлингов.77 / ГДж, стоимость энергии в конденсате составляет:

Годовые затраты на топливо = 33106 ГДж / год x 2,77 фунтов стерлингов / ГДж = 917 фунтов стерлингов 04

Часть 2 — Определение стоимости воды

Вода продается по объему, плотность воды при нормальной температуре окружающей среды составляет около 1000 кг / м3. Таким образом, общий объем воды, необходимой для замены невозвратного конденсата в течение одного года, составляет:

.

Если стоимость воды составляет 0,61 фунта стерлингов за м³, годовая стоимость воды составит:

Годовая стоимость воды = 84000 м3 / год x 0 фунтов стерлингов.61 / м3 = 51 240 фунтов стерлингов

Часть 3 — Определение стоимости сточных вод

Конденсат, который не был извлечен, должен быть сброшен в отходы, а также может взиматься водохозяйственной службой.

Общее количество воды, сбрасываемой за год, также равно 84000 м³

Если затраты на сточные воды составляют 0,45 фунта стерлингов за м³, годовые затраты на сточные воды составляют:

Стоимость сточных вод в год = 84000 м3 / год x 0,45 фунта стерлингов / м3 = 37 800 фунтов стерлингов

Часть 4 — Суммарная стоимость конденсата

Общее годовое значение 10 000 кг / ч конденсата, теряемого в отходы, показано в Таблице 14. 1.1:

Из этого следует, что для каждого 1% возвращаемого конденсата на 10 000 кг / ч испарения, как в Примере 14.1.2, возможна экономия 1% каждого из значений, показанных в Таблице 14.1.1.

Пример 14.1.3

Если было решено инвестировать 50 000 фунтов стерлингов в проект по возврату 80% конденсата на установке
, аналогичной Примеру 14.1.2, но где общая скорость испарения составляла всего 5000 кг / ч, экономия и простой срок окупаемости:

Этот пример расчета не включает значение экономии за счет правильного контроля TDS и уменьшения продувки, что еще больше снизит потери воды и затраты на химикаты в котле.Они могут существенно отличаться от места к месту, но всегда должны учитываться при окончательном анализе. Очевидно, что при оценке управления конденсатом для конкретного проекта такая экономия должна быть определена и учтена.

Контроль TDS и водоподготовка уже обсуждались в Блоке 3.

Процедуры, описанные в примерах 14.1.2 и 14.1.3, могут быть разработаны для формирования основы расчета принудительного пути для присвоения денежной стоимости проектам, предназначенным для улучшения извлечения конденсата.

Уравнение 14.1.1 можно использовать для расчета экономии топлива за год:

Экономия затрат на воду может быть определена с помощью уравнения 14.1.2:

Экономия затрат на сточные воды может быть определена с помощью уравнения 14.1.3:

Пример 14.1.4

В рамках крупного проекта по управлению конденсатом стоимостью 70 000 фунтов стерлингов предполагается извлечение дополнительных 35% конденсата, производимого на заводе.

Средняя скорость пропарки котла составляет 15000 кг / час, а установка работает 8000 часов в год.

Используемое топливо — газ по твердому тарифу 0,011 фунта стерлингов / кВтч, а эффективность котла оценивается в 80%.

Температура подпиточной воды составляет 10 ° C, а изолированные линии возврата конденсата обеспечивают возврат конденсата в котельную при температуре 95 ° C.

Считайте, что затраты на воду составляют 0,70 фунта стерлингов / м3, а общие затраты на сточные воды — 0,45 фунта стерлингов / м3.

Определите срок окупаемости проекта.

Часть 1 — Определение экономии топлива

Используйте уравнение 14.1.1:

Часть 2 — Определение экономии воды и сточных вод

Используйте уравнение 14.1.2 для расчета экономии затрат на воду в год:

Часть 3 — Определение срока окупаемости

курсов PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курса.»

Russell Bailey, P.E.

Нью-Йорк

«Это укрепило мои текущие знания и научило меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации. «

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным.Я многому научился, и их было

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт. Хорошо организованный. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе.»

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, а курс был очень информативным, особенно потому, что я думал, что я уже знаком.

с деталями Канзас

Авария City Hyatt «

Майкл Морган, P. E.

Техас

«Мне очень нравится ваша бизнес-модель.Мне нравится просматривать текст перед покупкой. Нашел класс

информативно и полезно

на моей работе «

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны. Вы

— лучшее, что я нашел ».

Рассел Смит, П.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что позволили мне просмотреть неправильные ответы. На самом деле это

человек узнает больше

от сбоев.»

John Scondras, P. E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным

способ обучения. «

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы, т.е. вы разрешаете

студент, оставивший отзыв на курс

материалов до оплаты и

получает викторину.»

Arvin Swanger, P.E.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил много удовольствия «.

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

через Интернет

курса. «

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам «

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то неясной секции

законов, которые не применяются

до «нормальная» практика. «

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса содержали хорошее, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и удобный для

использовать. Большое спасибо. «

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P. E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случая «

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.

тест действительно потребовал исследования в

документ но ответы были

в наличии «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курса со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительные

курса. Процесс прост, и

намного эффективнее, чем

придется путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно »

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время исследовать где на

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно значит

проще поглотить все

теории «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

до метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

от ваш промо-адрес который

сниженная цена

на 40%. «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

коды и Нью-Мексико

правила. «

Брун Гильберт, П. E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

аттестация. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предоставляет удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал краток.

хорошо организовано. «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Здание курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлено. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загрузить учебные материалы по номеру

.

обзор где угодно и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и комплексное. «

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ. «

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличное освежение «.

Luan Mane, P.E.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях «

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

конечно.»

Ира Бродский, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материалы для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за

процесс простой ».

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и закончил

часовой PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об EE для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, требующий

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в онлайн-викторине и немедленного получения

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

.

много различные технические зоны за пределами

по своей специализации без

надо ехать.»

Hector Guerrero, P.E.

Грузия

Технические, экономические и экологические последствия снижения температуры в системе централизованного теплоснабжения Москвы

https://doi.org/10.1016/j.energy.2020.118680 Получить права и содержание

Основные моменты

•

Универсальная методология оценки результатов перехода к более низким температурам.

•

Несколько уровней температуры для МДЗ Москвы проанализированы с точки зрения рентабельности.

•

CO ₂ Потенциал снижения за счет понижения температурного режима СДЗ является значительным.

•

Переход к системе 4GDH требует снижения потребности в тепле в зданиях.

Реферат

В данной статье основное внимание уделяется оценке технических, экономических и экологических эффектов перехода от текущих графиков высоких температур к картам более низких температур в МДЗ Москвы с помощью разработанной модели на основе электронных таблиц.Предложена и реализована в модели методика, подходящая для оценки результатов потенциального перехода к более низким температурам в ДВЗ городов России и мира. Рассмотрены эталонный случай 2016 года и три случая со снижением потребности в тепле в зданиях на 5, 10 и 20%. Результаты показывают, что может быть достигнута экономия топлива в размере 678–872 тыс. Т / ч по сравнению с текущими графиками температуры в МТС Москвы. График температуры 110/50 ° С является наиболее выгодным вариантом, при этом чистая приведенная стоимость варьируется от 4.От 64 до 10,74 млрд руб. В зависимости от случая. График 95/50 ° С, который приводит к снижению на 1,325–1,387 МтCO2 / год, оказывает наименьшее воздействие на окружающую среду. Более значительное сокращение выбросов CO ₂ может быть достигнуто за счет решительных мер по энергосбережению и широкого использования возобновляемых источников энергии и отходов. Обязательным условием перехода является снижение потребности в тепле в зданиях не менее чем на 20%.

Ключевые слова

Температурные диаграммы

Энергосбережение

Тепловые потери

Низкотемпературное центральное отопление

4GDH

CO ₂ Сокращение выбросов

Сокращения

4GDH

Четвертое поколение централизованного теплоснабжения

ТЭЦ

DBS

районная котельная

QBS

квартальная котельная

LMTD

средняя логарифмическая разница температур

Рекомендуемые статьиЦитирующие статьи (0)

© 2020 Авторы. Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Цитирующие статьи

Регулирование температуры в котельной

Эта статья написана Уиллом Джонсом, экспертом по изоляции Thermaxx Jackets.

Горячая котельная создает много проблем. Как правило, потолок котельной — это нижняя часть пола прямо над ним, и из-за того, что тепло поднимается, область потолка становится горячей, очень горячей. Часто мы видим, что температура превышает 115 ° F! Пол над котельной излучает тепло в жилое пространство, создавая непредвиденную нагрузку на систему охлаждения.Помещение настолько неудобно, что зимой открываются окна, тратя больше тепла.

Лучший способ охладить горячую котельную?

Одно решение: установить систему воздуховодов на уровне потолка котельной и использовать мощный вентилятор для отвода тепла за пределы здания. В то же время установите систему жалюзи, которая будет пропускать воздух для горения и подпиточный воздух в уже более прохладное пространство. Это звучит как простое решение, и, вероятно, так оно и есть. Проблема в том, что теперь мы экспоненциально увеличили наши траты долларов на энергию!

Станция неизолированного PRV

Температура поступающего воздуха ниже, что приводит к тому, что он собирает как можно больше тепла, прежде чем окончательно выбрасывается наружу.Клапаны, резервуары, передняя / задняя часть котла и неизолированные трубопроводы теперь теряют даже больше ценных БТЕ, чем раньше. Если стоимость термального газа составляла 0,12 доллара, то потеря такого количества тепла не имеет большого значения. Однако сегодня стоимость термального газа обычно составляет около $ 0,45–0,98 $ , поэтому вышеупомянутое решение составляет , а не . Нам нужно остановить потерю тепла!

Остановка потерь доллара за энергию с помощью съемной изоляции

На неизолированные трубопроводы и клапаны следует нанести съемную изоляцию. Любой другой компонент, теряющий энергию, также должен иметь съемные изоляционные покрытия или куртки. Для этого нам нужно определить компоненты, которые в наибольшей степени повлияли на эту потерю. Обратный клапан (справа) рядом с котлом обычно является отличным местом для начала поиска!

Проследите за трубопроводом от обратного клапана и посмотрите, есть ли еще задвижки до того, как линия будет подключена к коллектору котла. Коллектор котла (внизу) обычно очень сильно теряет энергию. Труба большая (10 дюймов, 12 дюймов, 14 дюймов или больше), и коллектор обычно проходит через всю котельную.В него также входят котельные линии и выходящие из него все электрические сети здания. Каждая линия будет иметь фланцевую задвижку, которая является еще одним источником больших потерь энергии.

Линии от котла до коллектора, коллектора и последующих магистралей здания обычно теряют тысячи долларов из-за потерь тепловой энергии каждый год, год за годом! Они ваш главный приоритет. Теперь, когда у нас есть сеть котла, коллектор и последующие трубопроводы, мы переходим к таким вещам, как резервуары для нагрева воды, водонагреватели типа PK или Aerco, станции понижения давления, резервуары для конденсата, резервуары деаэратора, конденсатоотводчики, передняя поверхность котла / сзади и, возможно, многие другие компоненты.

Анализ потерь тепла в котельной

Все упомянутые выше идентификация и каталогизация — трудоемкая работа! Thermaxx Jackets может помочь, выполнив комплексный анализ потерь тепла в котельной. Анализ объединит всю вышеуказанную информацию о тепловых потерях компонентов и покажет:

• сколько энергии теряется
• какие компоненты теряют больше всего энергии
• сколько долларов за электроэнергию тратится зря
• Стоимость проекта по прекращению потерь энергии
• чрезвычайно важно ROI (возврат инвестиций).

Обычно куртки Thermaxx могут снизить тепловые потери от 90% до 96% в зависимости от нескольких факторов! Если в вашем районе имеется стимул для улучшения вашей изоляции, команда Thermaxx Jackets будет его преследовать. Команда Thermaxx тесно сотрудничает с крупными газовыми компаниями и представителями газовых компаний и хорошо разбирается в получении поощрительных долларов.
