| Наименование изделия у производителя | Меркурий 203.1 | |
| Исполнение по типу сети | однофазный | |
| Способ подключения к сети | прямой | |
| Номинальное напряжение, Un | 1~230В, | |
| Диапазон рабочих частот | 50Гц | |
| Максимальный ток | 80А | |
| Номинальный/базовый ток | 5А | |
| Условное обозначение рабочих токов | 5(80)А, | |
| Тип учитываемой электроэнергии (A/R) | активной энергии, | |
| Класс точности (активной/реактивной энергий) | [1,0], | |
| Исполнение по количеству тарифов | однотарифный, | |
| Количество тарифов | ||
| Тип тарификатора (для многотарифных счетчиков) | ||
| Особенность исполнения по каналам учета | ||
| Встроенные интерфейсы связи | ||
| Наличие импульсного выхода | имп. выход, | |
| Встроенное дополнительное оборудование | ||
| Тип отсчетного устройства | мех.ОУ, | |
| Тип датчика(ов) тока | датч.шунт+транс.тока, | |
| Стартовый ток (чувствительность) | 20мА | |
| Активная (W)/полная(V·A) мощности, потребляемые цепью напряжения, не более | 2,0/10,0 | |
| Полная мощность (V·A), потребляемая цепью тока, не более | 0. 5 | |
| Передаточное число, имп/kW, имп/kVAr | 5000 | |
| Сохранность данных при прерываниях питания (информации/внутренних часов) | 40лет | |
| Способ монтажа | на монтажную панель | |
| Ширина в модулях (для модульных исполнений) | ||
| Степень защиты корпуса, IP | ||
| Измерение качества электроэнергии | ||
| Ведение журналов по измеряемым значениям и событиям | ||
| Наличие электронной пломбы | ||
| Возможность подключения резервного питания | ||
| Сечение подключаемого провода | ||
| Межповерочный интервал | 16 лет | |
| Гарантийный срок эксплуатации | 3года | |
| Средний срок службы | 30лет | |
| Сертификация в госреестре средств измерений России и СНГ | есть | |
| Диапазон рабочих температур, °C | от -40°C до +55°C | |
| Климатическое исполнение и категория размещения | ||
| Конструктивная особенность | ||
| Примечание | ||
| Альтернативные названия | Меркурий203 Mercury203 Mercury 1 тариф 5(80)A | |
| Родина бренда | ||
| Страна происхождения | Россия | |
| Сертификация RoHS | ||
| Код EAN / UPC | ||
| Код GPC | ||
Код в Profsector. com | FI16.65.5.1 | |
| Статус компонента у производителя | — |
Паспорт счетчика Меркурий 201
Купить Меркурий 201
Паспорт счетчика электроэнергии Меркурий-201 • Меркурий-201 технические характеристики • Меркурий-201 гарантии изготовителя • Габаритный чертеж счетчиков Меркурий 201 • Схема подключения счетчиков Меркурий 201
Описание
Счетчик ватт-часов активной энергии переменного тока электронный «Меркурий 201» (счетчик) изготовлен в соответствии с требованиями:
- ГОСТ 31818.11-2012 — Счетчики электрической энергии;
- ГОСТ 31819.21-2012 — Статические счетчики активной энергии классов точности 1 и 2;
- ТР ТС 004/2011 — «О безопасности низковольтного оборудования»;
- ТР ТС 020/2011 — «Электромагнитная совместимость технических средств».
Счетчик сертифицирован и зарегистрирован в Госреестре средств измерений.
Регистрационный № 24411-12.
Счетчик предназначен для учета активной электрической энергии в двухпроводных сетях переменного тока с напряжением 230 В, частотой 50 Гц. Обеспечивает регистрацию и хранение значений потребляемой электроэнергии по одному тарифу с момента ввода счетчика в эксплуатацию. Может эксплуатироваться как самостоятельно, так и в составе автоматизированных систем контроля и учета электроэнергии.
Счетчик Меркурий 201 предназначен для эксплуатации внутри закрытых помещений и может быть использован только в местах, имеющих дополнительную защиту от влияния окружающей среды (установлен в помещении, в шкафу, в щитке).
Индикатор счетчика дает показания непосредственно в киловатт-часах (кВт-ч). Для жидкокристаллического индикатора (ЖКИ) количество десятичных разрядов — восемь с фиксированной десятичной запятой перед двумя младшими разрядами.
Модификации выпускаемых счетчиков приведены в таблице 1. Символами PLC обозначается встроенный модем передачи информации по силовой сети.
Таблица 1
| Модификации счетчика | Постоянная счетчика, имп./кВт-ч | Базовый (максимальный) ток, А | Тип индикатора | Дополнительные функции |
| Меркурий 201.2 | 6400 | 5(60) | ЖКИ | - |
| Меркурий 201.22 | 6400 | 5(60) | ЖКИ | PLC |
Меркурий 201. 4
|
6400 | 10(80) | ЖКИ | - |
| Меркурий 201.5 | 3200 | 5(60) | ОУ | - |
| Меркурий 201.6 | 3200 | 10(80) | ОУ | - |
| Меркурий 201.7 | 3200 | 5(60) | ОУ | - |
| Меркурий 201.8 | 5000 | 5(80) | ЖКИ | - |
| Меркурий 201.82 | 5000 | 5(80) | ЖКИ | PLC |

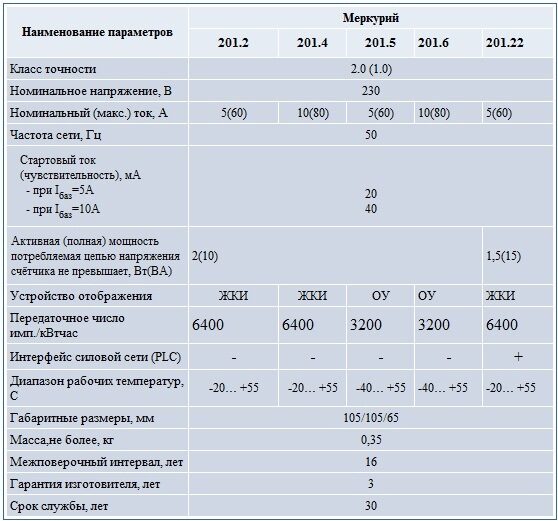

Меркурий-201 технические характеристики
- Базовый/максимальный ток (1б/1макс) — 5/60 А или 5/80 А или 10/80 А в зависимости от модификации по таблице 1.
- Номинальное напряжение (ином) — 230 В.
- Установленный диапазон рабочих напряжений (0,9.. .1,1) ином.
- Расширенный рабочий диапазон напряжений (0,8.1,15) ином.
- Предельный рабочий диапазон напряжений (0.1,15) ином.
- Номинальная частота сети 50 Гц.
Активная и полная мощность, потребляемая цепью напряжения при номинальных напряжении, частоте и нормальной температуре не превышают 2 Вт и 10 В-А соответственно. В счетчиках «Меркурий 201.22», «Меркурий 201.82» дополнительная потребляемая активная и полная мощность не более 1,5 Вт и 15 В-А соответственно. Полная мощность, потребляемая цепью при базовом токе, номинальной частоте и нормальной температуре не превышает 0,1 В-А.
Пределы допускаемой основной относительной погрешности счетчика соответствуют классу точности 1 или 2 согласно ГОСТ 31819.21-2012. Класс точности обозначен на лицевой панели. Счетчик имеет импульсный выход с постоянной счетчика 3200 имп/кВт-ч или 5000 имп/кВт-ч или 6400 имп/кВт-ч в зависимости от модификации по таблице 1.
Сопротивление импульсного выхода в состоянии «замкнуто» не более 200 Ом, в состоянии «разомкнуто» — не менее 50 кОм. Предельная сила тока через импульсный выход в состоянии «замкнуто» не менее 30 мА, номинальный ток 10 мА. Предельное допустимое напряжение на контактах импульсного выхода в состоянии «разомкнуто» не менее 24 В, номинальное напряжение 12 В.
Счетчики Меркурий 201 начинают регистрировать показания при коэффициенте мощности, равном 1 и при значении тока (стартовый ток) равном:
- 10 мА для счетчиков «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82» с базовым током 1б = 5 А;
- 20 мА для счетчиков «Меркурий 201.2», «Меркурий 201.22», «Меркурий 201.5» с базовым током 1б = 5 А;
- 40 мА для счетчиков с базовым током 1б = 10 А.
Счетчик начинает нормально функционировать не позднее 5 с после приложения номинального напряжения. При отсутствии тока в последовательной цепи и значении напряжения, равном 1,15 ином, испытательный вывод счетчика не создает более одного импульса в течение времени, указанного в таблице 2 (счетчик обеспечивает отсутствие самохода).
Время установления рабочего режима счетчика не превышает 10 мин. Устойчив к провалам и кратковременным прерываниям напряжения.
Диапазон рабочих температур:
- от минус 45 до плюс 70 °С для счетчиков «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82»;
- от минус 40 до плюс 55 °С для остальных счетчиков.
Примечание — Допускается частичная потеря работоспособности ЖКИ при эксплуатации счетчиков ниже минус 20°С с последующим восстановлением.
Габаритные размеры счетчиков:
- 91 х 77 х 65,8 мм для счетчиков «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82»;
- 105 х 105 х 64 мм для остальных счетчиков.
Масса счетчика не более 0,34 кг. Масса счетчика в потребительской таре не более 0,54 кг.
Таблица 2
| Модификация счетчика |
Время при проверке отсутствия самохода, мин.
|
|
| для класса точности 1 | для класса точности 2 | |
| Меркурий 201.2 | 6,8 | 5,5 |
| Меркурий 201.22 | ||
| Меркурий 201.4 | 5,1 | 4,1 |
| Меркурий 201.5 | 13,6 | 10,1 |
| Меркурий 201.6 | 10,2 | 8,2 |
| Меркурий 201.7 | 14 | 10,9 |
| Меркурий 201.8 | 6,6 | 5,3 |
Меркурий 201. 82
|
||
Меркурий-201 требования безопасности
Перед эксплуатацией необходимо ознакомиться с эксплуатационной документацией на счетчики.
К работам по монтажу, техническому обслуживанию и ремонту счетчиков допускаются лица, прошедшие инструктаж по технике безопасности и имеющие квалификационную группу по электробезопасности не ниже III до 1000 В. Все работы, связанные с монтажом счетчиков, должны производиться при отключенной сети.
При проведении работ по монтажу и обслуживанию счетчиков должны быть соблюдены требования ГОСТ 12.2.007.0-75 и «Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Главгосэнергонадзором.
Счетчик соответствует требованиям безопасности по ГОСТ 12.2.091-2012, класс защиты II.
Меркурий-201 комплектность
Комплект поставки счетчика приведен в таблице 3.
Таблица 3
| Обозначение | Наименование и условное обозначение | Кол- во |
| Счетчик «Меркурий 201» | 1 | |
| АВЛГ.411152.023 ПС | Паспорт | 1 |
| АВЛГ.468152.018 | Технологическое приспособление RS-232-PLC* | 1 |
| Тестовое программное обеспечение «BMonitorFEC»* | 1 | |
| АВЛГ.411152.023 РС | Руководство по среднему ремонту** | 1 |
* Поставляется по отдельному заказу организациям, проводящим поверку и эксплуатацию счетчиков. ** Поставляется по отдельному заказу организациям, проводящим послегарантийный ремонт.
|
||
Меркурий-201 хранение
Счетчик должен храниться в складских помещениях потребителя (поставщика) в соответствии с требованиями ГОСТ 22261-94:
- температура окружающего воздуха от минус 45 до плюс 70 °С;
- относительная влажность воздуха 90% при температуре 30 °С.
Меркурий-201 гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие счётчика требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 и техническим условиям АВЛГ.411152.023 ТУ при соблюдении потребителем правил монтажа, эксплуатации, транспортировки и хранения, установленных указанными техническими условиями и иными нормативными документами.
Гарантийный срок хранения — 6 месяцев со дня изготовления счетчика. По истечении гарантийного срока хранения начинает использоваться гарантийный срок эксплуатации, независимо от того, введен счетчик в эксплуатацию или нет.
Гарантийный срок эксплуатации 36 месяцев со дня ввода счетчика в эксплуатацию, но не более 42 месяцев со дня изготовления счётчика.
Гарантии предприятия-изготовителя снимаются, если счетчик имеет механические повреждения, возникшие не по вине изготовителя, а также, если сорваны или заменены пломбы счётчика.
Счетчики могут изготавливаться в ООО «НПК «ИНКОТЕКС» или в ООО «НПФ МОССАР», по заказу ООО «НПК «ИНКОТЕКС».
Габаритный чертеж счетчиков Меркурий 201
Габаритный чертеж счетчиков Меркурий 201.2 — Меркурий 201.6
Габаритный чертеж счетчиков Меркурий 201.7 — Меркурий 201.82
Меркурий 201 схема подключения
Примечание – в счетчиках «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82» импульсный выход отсутствует.
