1.2.1 Определение среднего за год суточного расхода воды
Средний за год суточный расход воды ,м3/сут, определяется по формуле
кн | — коэффициент, учитывающий расход воды на нужды учреждений, организаций и предприятий социально-гарантированного обслуживания, а также неучтенные расходы воды, принимаем 1,2; |
qжi | — суточная норма водопотребления на питьевые и хозяйственные нужды на 1 жителя i-того района жилой застройки с соответствующей степенью санитарно-технического оборудования зданий, принимаемая по таблице А1[1], л/сут. |
Т.к. для района А степень санитарно-технического оборудования зданий равна 5, то суточная норма водопотребления для этого района по [1] равна 180 л/сут, а для района Б степень санитарно-технического оборудования зданий равна 6, следовательно, суточная норма водопотребления для этого района по [1] равная 210 л/сут.
С учётом всего выше перечисленного получаем
м3/сут.
1.2.2 Определение расчетного расхода воды
Расчетныйрасход воды в сутки наибольшего водопотребления ,м3/сут, определяют по формуле
— коэффициент суточной неравномерности водопотребления, учитывающий уклад жизни населения, режим работы предприятия, степень санитарно-технического оборудования зданий, изменение водопотребления по сезонам года и дням недели, принимаем 1,3. |
С учётом всего выше перечисленного получаем
м3/сут.
Расчетныйрасход воды в сутки наименьшего водопотребления ,м3/сут, определяют по формуле
— коэффициент суточной неравномерности водопотребления, учитывающий уклад жизни населения, режим работы предприятия, степень санитарно-технического оборудования зданий, изменение водопотребления по сезонам года и дням недели, принимаем 0,9. |
где
С учётом всего выше перечисленного получаем
м3/сут.
1.2.3 Определение расчетного часового расхода воды
Максимальный и минимальный расчетный часовые расход воды , м3/ч и, м3/ч определяются по формулам
,
кчас. макс.,кчас. мин. | — коэффициенты часовой неравномерности водопотребления, учитывающие изменение водопотребления по часам суток. |
Коэффициенты часовой неравномерности кчас. макс.,кчас. мин.определяются по формулам
., | — коэффициенты, учитывающие степень санитарно-технического оборудования зданий, режим работы предприятий и другие местные условия, принимаем 1,3 и 0,5 соответственно; |
, | — коэффициенты, учитывающие количество жителей в населенном пункте, принимается по таблице 1 [1]. |
где
В нашем курсовом проекте принимаем
=1,13,=0,66.
С учётом всего выше перечисленного получаем
=1,4·1,13=1,582,
=0,6·0,66=0,396,
==1525,2м3/ч,
==264,31 м3/ч.
1.2.4Определение среднего часового расхода воды
Средний часовой расход воды ,м3/ч, определяется по формуле
,
==741,61 м3/ч.
studfiles.net

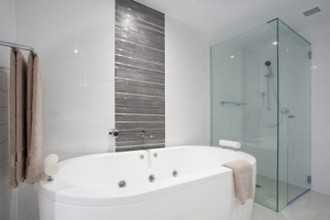

Расход воды в душе и ванне на одного человека
Средний фактический расход воды в душе составляет 25-35 литров за процедуру (из расчёта 7-11 л/мин). Однако нижний и верхний пределы личных замеров, которым делятся пользователи форумов, варьируются в интервале от 15 до 165 литров за одну процедуру.
Содержание статьи
На эти результаты влияет:
- время принятия душа,
- промежуточные выключения воды в момент намыливания,
- выбор сокращённого (например, без мытья головы) или полного помывочного цикла,
- наличие аэрирующей лейки для душа с экономией воды,
- личные предпочтения (например, создание массажного эффекта при полном напоре) и т. д.
Так средний фактический расход 10-минутной процедуры с мытьём головы и периодическим перекрыванием вентиля составляет 30-40 литров. Любители постоять подольше тратят порядка 80-120 литров.
При использовании ванны расхождений в водорасходе за одну процедуру гораздо меньше, и зависят они только от размера ванны.
Водорасход по вместительности ванны
Производители, ориентирующиеся на ГОСТ-стандарт, выпускают продукцию с общим объёмом для каждого изделия от 100 до 250 литров. Ванны, изготовленные по ТУ, могут иметь практически любой нестандартный объём. Так одной из серийных рекордсменок считается многоместная квадратная модель POOLSPA Waterspace объёмом 1750 л. В таблице приводится вместительность некоторых популярных моделей с указанием их размера.
В классических отечественных чугунных моделях самая распространённая вместительность 140-170 л. Вместительность ванн зарубежных производителей ориентирована на модельный ряд и зависит от принятой линейки размеров.
Строительные нормы для систем внутреннего водоснабжения
Табличное приложение 2 СНиП 2.04.01-85 регламентирует водорасход различными санитарными приборами, включая варианты ванн и душевых кабинок, в секундном и часовом исчислении. Ниже приведены выдержки из нормативов:
Подстановка расчётных (нормативных) значений в вычисления при воспроизведении реального времени принятия душа демонстрирует, что фактический расход воды на душ, как правило, ниже. Эту же закономерность подтверждает переход с расчёта водопотребления по нормативу на расчёты по счётчику.
Способ замерить водорасход в душе без счётчика: эксперимент
В случаях, когда не удаётся засечь расход воды в душе на человека по счётчику (например, при испорченном приборе), применяют бытовой расчётный способ. Для этого необходимо иметь:
- Ёмкость с точно известным объёмом и достаточно широким горлышком, чтобы можно было подставить её под душевую лейку. Обычно для этого в таз выливают двухлитровую бутылку воды, делая отметку по высоте, а затем, при измерении, наполняют таз именно до этой отметки (то есть, на 2 литра).
- Часы с секундной стрелкой.
- Душевую насадку, которая используется во время процедур. Иногда этот эксперимент описывают с применением кухонных кранов, что некорректно, поскольку на любом другом кране, кроем душевого, сложно выбрать режим, соответствующий реальному водорасходу при принятии душа.
В таз из душевой лейки по сделанную отметку с замером времени пускается поток. Эксперимент, проведённый таким образом для лейки № 1, показал, что 2 литра набираются за 15 секунд; для лейки № 2 – за 12 секунд. (Двойной замер производился, так как многие душевые системы выпускаются с двумя вариантами леек, один из которых (как правило, съёмный) экономнее другого – стационарного).
Далее составляется пропорция, согласно которой, если за 15 секунд набирается 2 литра, то за 60 секунд – 8 литров: (60*2)/15=8. Для второго эксперимента результат составил 10 л/мин. Эти значения умножаются на среднее время принятия душа, куда входит и временной промежуток, за который корректируется и выставляется нужная температура потока.
Способы экономии при мытье в душе
Полушутливый призыв, распространяющийся на рекламных наклейках: «Экономьте воду – принимайте душ вместе», – вряд ли можно считать универсальным рецептом. Больший эффект приносит:
- выбор экономного режима купания (с закрыванием крана на время намыливания),
- сокращение времени процедуры
- и замена «расточительных» леек на «бережливые».
Так, например, расход воды душевой кабины Nebia Shower по данным, представленным производителем, на 70 % ниже, чем при обычном купании. В этой инновационной модели происходит распыление более крупных капель на множество мелких, в результате чего человек оказывается, словно во влажном тумане. При этом площадь соприкосновения микрокапель с телом больше, а водорасход измеряется 2-3 л в минуту.
Японская душевая лейка Air-In Shower от компании Компания Toto экономит до 35% водоресурса за счёт насыщения гидропотока воздухом. Подобный принцип широко применяется в различных аэрирующих насадках на кран – в экономителях воды WaterSave (http://water-save.com/). Степень аэрирования гидропотока зависит от технологических разработок компании-производителя. Однако все инженеры в качестве основного условия ставят не только экономию водоресурса, но и сохранение (увеличения) уровня комфорта при принятии душа.
Читайте далее
Оставьте комментарий и вступите в дискуссию
hitropop.com
Расход воды — как его определить
При корректном определении расхода воды учитывается целый ряд факторов, которые, на первый взгляд, к водорасходу прямого отношения не имеют. К таким, например, относится зависимость давления и расхода воды. А для того чтобы рассчитать расход воды, зная давление и диаметр трубы, можно воспользоваться либо формулами, либо таблицами, либо номограммами, которые представлены в СП 40-109-2006. Предполагаемый средний расход воды на человека, высота дома, количество водоразборных устройств и другие факторы ещё на этапе планирования определяют, какой будет система водоснабжения дома.
Содержание статьи
Зависимость водорасхода и давления
Давление в системе водоснабжения должно быть достаточным, чтобы его величина при контрольных замерах соответствовала нормативу:
- 0,03-0,60 МПа – для системы «холодного» водоснабжения,
- 0,03-0,45 МПа – для «горячего».
Предписания строительных правил определяют и свободный напор на вводе в здание, который должен быть не меньше 10 м вод. ст. Расчет давления воды от высоты здания зависит от этажности. Для каждого этажа, начиная со второго, величина напора увеличивается на 4 метра. Таким образом, свободный напор = 10 м вод. ст. (значение, определённое для первого этажа) + добавленные 4 м вод. ст.* (умноженные) на оставшееся количество этажей в доме. Исходя из этого, для дома в 14 этажей расчёт будет следующим: 10 + (4*13) = 62.
Поскольку технически сложно обеспечить нормативный интервал в многоэтажном доме одновременно и на первом, и на последнем этажах, как правило, производят условное «разделение» стояка на несколько частей с обеспечением «подкачки». Так удаётся достичь среднего давления (1,5-2,5 атм.) и необходимой скорости гидропотока. В таблице указана ориентировочная зависимость давления, диаметра трубы и пропускной способности (потенциального расхода воды), которую можно учитывать в предварительных расчётах.
Аналогичную зависимость между водорасходом (q), диаметром трубопровода (D) и скоростью гидропотока (V) модно установить с помощью номограмм. Для того, чтобы получить третье неизвестное значение, на шкале находят два известных и соединяют их прямой. В месте пересечения прямой с третьей шкалой будет находиться искомое значение.
В номограммах учитывается особенности материала труб (например, с внутренним цементно-песчаным покрытием и без него).
Для полного гидравлического расчёта необходимо дополнительно учитывать:
- длину участка,
- вязкость жидкости,
- коэффициент потери напора, зависящий как от материала внутренней поверхности труб, так и от наличия запоров, поворотов, турбулентности.
Расчётный водорасход, напор и потери напора
Расчет водорасхода в бытовом водопроводе производится по количеству сантехприборов дома и количеству протекающих в них воды. За условную единицу измерения водорасхода можно взять эквивалент N, равный единице, соответствующий в числовом выражении 0,2 л/сек. Такой объём вытекает из водоразборного крана диаметром 15 мм.

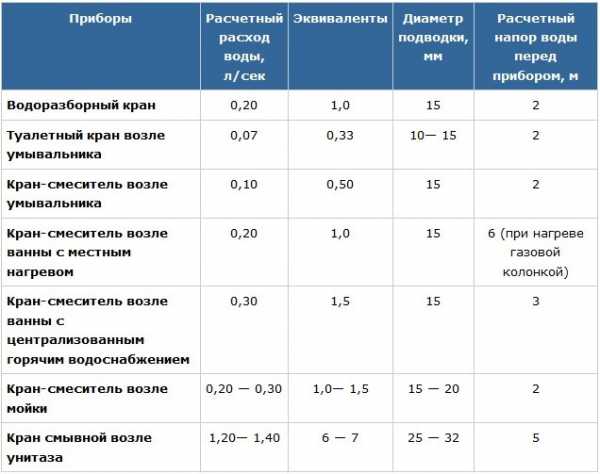

Соотношения эквивалентов для разных приборов с расчётными напорами представлено в таблице.
Исходя из расчётной скорости потока в интервале 1,5-1,75 м/сек, определяют ориентировочный диаметр труб в зависимости от эквивалентного значения числа приборов.
Несмотря на техническое оснащение современных санузлов, активное использование экономителей WaterSave (http://water-save.com/), бережливых душевых леек и прочих нововведений, которые сокращают расход воды на 7-35%, расчётный расход в предварительных вычислениях остаётся прежним.
Читайте далее
Оставьте комментарий и вступите в дискуссию
hitropop.com
Средний расход горячей воды на человека в месяц по счетчику. uristtop.ru
Граждан на законодательном уровне обязывают устанавливать в квартирах и домах индивидуальные приборы учета воды. Конечно, в том случае, когда это возможно сделать. Если технически счетчики установить возможно, но граждане отказываются, то при расчете платы за пользование ресурсом применяются нормы потребления с повышающими коэффициентами.
Норматив потребления холодной и горячей воды на человека в месяц без счетчика
Несложный подсчет, для семьи из 4 человек, покажет запредельный объем ресурсов – 27,74 м³ и 18,8 м³. Такое количество жидкости можно израсходовать, имея в собственности немаленький бассейн. Это примерно по железнодорожной цистерне в месяц. Хотя, норма воды на человека по счетчику в каждой семье своя.
Средний расход горячей воды на человека в месяц по счетчику
Специалисты рекомендуют подключать индивидуальный счётчик. Он позволит определить, сколько воды ежедневно и ежемесячно используется в квартире или частном доме. Кроме этого, с его помощью можно легко обнаружить протечку или несоответствие данных в платёжной квитанции.
Расход воды на человека в месяц
Мы живем вдвоем с мужем. Воду не экономим. Ванну наливаем раз в неделю. Посуду моем руками. Стиральная машина раза три в неделю работает. Я каждое утро душ принимаю по полчаса, муж — минут 15.
Расход холодной воды в среднем 7 куб. м., горячей — 13 куб. м.
Сейчас почитала отзывы и тоже подумала — не многовато ли.
Сколько воды в месяц Вы тратите
Я не экономила специально, стирала, купалась, но после первого месяца проживания мужа у меня была в шоке. Цифры вообще были чуть ли не заоблачные. Быстренько отучила его принимать ванну по 2 раза в день, но все равно меньше вышеозвученных цифр не получается. Не муж, а водоплавающий енот-полоскун))).
Сколько по счетчику расходуется воды на семью? В среднем на 2 — 3 человека
В этом случае завышенные показания счетчиков на холодную и горячую воду могут быть вызваны просто неэкономным потреблением жидкости. Ежедневные ванны, утренний и вечерний душ, использование моющей бытовой техники, брошенные открытыми краны и прочее вполне способны намотать 15-20 кубометров холодной и горячей воды суммарно за месяц. Особенно если один из домочадцев не работает и проводит большую часть своего времени дома.
Причины большого потребления воды по счетчику
Норма холодной воды на человека в месяц установлена в объеме 6,935 кубических метров за один месяц. При этом коммунальщикам в целях перерасчете недостачи по коммунальным платежам разрешается завышать данный норматив, но не более чем в 2 раза.
Нормы расхода и потребления горячей и холодной воды на человека в месяц без счетчика, нормы водоотведения СНИП
После установки нормативов, ситуация стала немного проще. Норматив водоотведения на одного человека в месяц составляет 11.68 кубических метров воды. То есть по факту — это общая сумма потребленной холодной и горячей воды по установленным нормам.
Норма расхода воды на человека в месяц без счетчиков
- В туалет ходит 118 раз/месяц (около 4 раз в день).
- Принимает ванну 4 раза в месяц.
- Раковиной пользуется 107 раз в месяц.
- Моется под душем 25 раз в месяц.
- Пользуется мойкой на кухне 95 раз в месяц (3 раза в день).
- Тратит на общеквартирные нужды 31 раз в месяц (стирка, мытье полов, протирание пыли).
Нормы потребления воды в месяц на человека без счетчиков в 2019 году
Отказ от средней по размеру ванны в пользу душа при сохранении ежедневного графика принятия водных процедур даёт экономию в 20-25% от общего месячного водорасхода. Перекрывание крана во время намыливания под душем, в процессе чистки зубов или подготовки посуды к ополаскиванию позволяет сэкономить ещё несколько процентов водоресурса. Это относительно других источников экономии немного, но это дисциплинирует потребителя и позволяет поддерживать стратегию экономии в целом.
Среднее потребление и расход воды в месяц на одного человека
Несмотря на четко существующие регламенты во всех отраслях хозяйства такой общий показатель, как норматив потребления воды на 1 человека без счетчика не выработан. Это по той причине, что по всей стране плотность населения по регионам различная. Следовательно, в каждом районе действуют свои нормативы. В каждом районе и городе они разные.
Нормативы потребления горячей и холодной воды на человека без счетчика
Если в доме установлен общедомовой счетчик, то расчет производится согласно его показаниям. Так, жильцы, имеющие собственные приборы учета, платят по ним. А те, у кого таких устройств нет, оплачивают оставшееся водоотведение с учетом количества прописанных в квартирах людей.
Норма расхода холодной и горячей воды на 1 человека в месяц
Мы с мужем экономим воду по-жесткому: всю воду от мытья посуды мы сливаем в ванную, там она копится для смытия фекалий в туалете. Бачок у нас перекрыт насовсем! Когда чистим зубы, воду выключаем. Душ принимаем раз в неделю.Получается в месяц холодная вода у нас 3 куба, а горячая — 4
Средний расход воды на 1 человека в месяц по счетчику
Подсчитать легко: семья из 4 чел. потребит по норме огромный объём воды – около 45 кубометров. Столько воды можно использовать разве что при наличии небольшого бассейна. Это почти цистерна каждый месяц. А вот по счетчику среднее количество расхода воды будет совсем другим.
Средний расход воды на человека в месяц по счетчикам
- В случае недостачи жилищная организация производит перерасчет. Месячный стандарт не может быть увеличен более, чем в 2 раза.
- Начисление происходит вне зависимости от того, проживает ли кто-либо в квартире или нет. Заплатить придется за каждого из прописанных лиц в соответствии со стандартом.
- Расчет горячей воды, затраченной на отопление, производится отдельно. Соответственно, осуществляется и дополнительная оплата.
Нормативы расхода воды на 1 человека в месяц
31 Авг 2018 stopurist 326 Поделитесь записьюuristtop.ru
Потребление воды — расчет, график и среднее
Независимо от того, идёт речь об индивидуальном потреблении воды или об общественных нуждах процесс этот неравномерный, и влияние внешних условий всегда учитывается при выборе режима водопотребления.
Содержание статьи
Индивидуальный режим водопотребления
Хороший калькулятор потребления воды предлагает ввести целый ряд значимых параметров, которые определяют реальную необходимость в восполнении ресурса организмом:
- Базовые – пол, возраст, вес.
- Уровень активности.
- Количество потребляемых калорий.
- Употребление кофе, алкоголя, белковой пищи.
- Состояние организма (здоровый-больной).
- Климатические условия и др.
Упрощённые калькуляторы учитывают только соотношение веса и объёма водопотребления, используя простую пропорцию, в которой на каждый килограмм веса необходимо выпивать 0,03 литра. Соответственно человек с весом в 70 кг должен будет выпивать 2,1 л. Подобные вычисления имеют невысокую ценность и заменяются рекомендациями по среднесуточной нормам, согласно которым человек должен выпивать 2-3,5 л/сут.
Расширенные формулы, кроме пола и веса, учитывают ещё и физическую нагрузку с применением коэффициентов: Вес, кг *0,04 + Время тренировки, ч * 0,6 = количество необходимой воды, л – для мужчин. Для женщин коэффициент веса = 0,03, а времени занятий = 0,4. Таким образом, женщина весом 50 кг, которая 2 часа в день занимается фитнесом, должна выпивать 50*0,03+2*0,4=2,3 л.
Чем точнее и подробнее будут учтены факторы влияния, тем правильнее будут рекомендации в отношении достаточного количества воды. Однако в связи с этим возникает вопрос: если исходные параметры у людей отличаются, а в доме и, тем более, в городе все ведут очень разный образ жизни, то как рассчитать потребление воды с учётом этих отличий и на что ориентироваться?
Оказывается, все индивидуальные различия в водорасходе укладываются в статистические данные и расчётные нормативы потребления воды по СНиП.
Неравномерный режим общественного водопотребления
Нормативное потребления, точные значения которого зависят от решения органов местного самоуправления, тем не менее, базируется на:
- нормах водопотребления, указанных в СНиП,
- технических условиях и особенностях систем водоснабжения,
- региональной специфике водообеспечения и других параметрах.
Нормативы должны покрывать достаточно случайный и неуправляемый процесс водоотбора населением с учётом максимально возможной реализации всех потребностей. Поэтому в большинстве случаев, месячные нормативы водопотребления на человека в 2-3 раза больше фактических трат водоресурса. Например, в Москве в первом полугодии 2016 г. общий норматив на человека составляет 11,68 м3, а реальное среднее потребление – 4-5 м3.
Практическое сравнение учётного водопотребления с неконтролируемым расходом в больших масштабах показывают, что среднее потребление воды по счетчику на 30-40 % ниже.
При обработке большого массива статистических данных с учётом показаний общедомовых приборов эта разница видна нагляднее. При сравнении индивидуальных режимов водопотребления разница между нормативным и реальным водорасходами может как увеличиваться, так и уменьшаться. Однако, благодаря широкому применению в быту экономящих технологий, она чаще увеличивается.
Например:
- нормы СНиП для мойки со смесителем для общепита предусматривают водорасход в объёме 0,3 л/с,
- фактический расход составляет около 0,1 л/с,
- а насадка на кран с модифицированным аэратором (http://water-save.com/) ещё на 7-10% снижает расходуемый объём.
Строительные организации в проектировании водопроводов дополнительно должны предусмотреть ещё и сезонные, недельные и суточные изменения графика потребления воды. Составления достоверных графиков становится возможным только при анализе реальных данных водопотребления в населенных пунктах, максимально близких по совокупности условий:
- климату,
- демографии и численности населения,
- степени благоустройства жилищ и др.

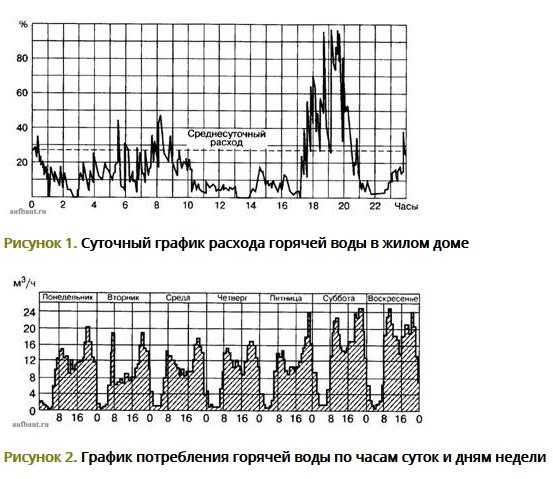

Одновременно с этим учитывается график изменения водорасходов в течение суток и по дням недели.
Графики показывают, что пиковые нагрузки на системы водоснабжения в 2,5-3,5 раза выше среднечасовых.
Помимо выходных дней, отмечено резкое возрастание нагрузки накануне праздников. А в масштабах года – в периоды смены уклада жизни – в конце весны и конце лета (начало и конец сезона отпусков).
Читайте далее
Оставьте комментарий и вступите в дискуссию
hitropop.com
Расчёт водопотребления | Rudic.ru — Блог обыкновенного инженера
При проектировании раздела «Водоснабжение и Канализация» необходимо выполнить расчёт водопотребления и водоотведения воды.
В этом нам поможет СНиП 2.04.01-85* «ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ».
Документ СНиП 2.04.01-85* устарел, и необходимо использовать актуализированную редакцию СНиП 2.04.01-85 — СП 31.13330.2012.
Но в новой редакции никак не объясняется как считать водопотребление.
После расчёта водопотребления мы получим такие расходы воды всего и горячей воды отдельно: Секундный расход воды, Часовой расход воды, Суточный расход воды. А также отвод сточных вод в канализацию: Секундный расход воды, Часовой расход воды, Суточный расход воды.
Приступаем к расчёту:
Обратимся к первому документу:
3. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ РАСХОДОВ ВОДЫ В СИСТЕМАХ ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ И ТЕПЛОТЫ НА НУЖДЫ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ
3.1. Системы холодного, горячего водоснабжения и канализации должны обеспечивать подачу воды и отведение сточных вод (расход), соответствующие расчетному числу водопотребителей или установленных санитарно-технических приборов.
3.2. Секундный расход воды л/с, водоразборной арматурой (прибором), отнесенный к одному прибору, следует определять:
отдельным прибором — согласно обязательному приложению 2;
различными приборами, обслуживающими одинаковых водопотребителей на участка тупиковой сети, — согласно обязательному приложению 3;
различными приборами, обслуживающими разных водопотребителей, — по формуле (1)
где Pi — вероятность действия санитарно-технических приборов, определенная для каждой группы водопотребителей согласно п. 3.4.
q0i — секундный расход воды (общий, горячей, холодной), л/с, водоразборной арматурой (прибором), принимаемый согласно обязательному приложению 3, для каждой группы водопотребителей.
Примечания:
1. При устройстве кольцевой сети расход воды q0 следует определять для сети в целом и принимать одинаковым для всех участков.
2. В жилых и общественных зданиях и сооружениях, по которым отсутствуют сведения о расходах воды и технических характеристиках санитарно-технических приборов, допускается принимать:
Определение Секундного расхода
Для определения Секундного расхода воды как правило достаточно воспользоваться приложениями 2 и/или 3 СНиП 2.04.01-85*. Реже формулой (1).
В этих приложения содержат таблицы данных.
Приложение 2: РАСХОДЫ ВОДЫ И СТОКОВ САНИТАРНЫМИ ПРИБОРАМИ
Т.е. сколько воды потребляет 1 санитарный прибор, установленный в помещении.
Либо используем приложение 3: НОРМЫ РАСХОДА ВОДЫ ПОТРЕБИТЕЛЯМИ
Если в здании живёт 10 жителей, 5 работников или в ресторане готовят 300 блюд в день. То используем Приложение 3.
3.3. Максимальный секундный расход воды на расчетном участке сети q (qtot, qh, qc), л/с, следует определять по формуле
(2)
где — секундный расход воды, величину которого следует определять согласно п. 3.2;
альфа — коэффициент, определяемый согласно рекомендуемому приложению 4 в зависимости от общего числа приборов N на расчетном участке сети и вероятности их действия Р, вычисляемой согласно п. 3.4. При этом табл. 1 рекомендуемого приложения 4 надлежит руководствоваться при Р > 0,1 и N приложения 4.
При известных расчетных величинах Р, N и значениях q0 = 0,1; 0,14; 0,2; 0,3 л/с для вычисления максимального секундного расхода воды допускается пользоваться номограммами 1-4 рекомендуемого приложения 4.
Примечания: 1. Расход воды на концевых участках сети следует принимать по расчету, но не менее максимального секундного расхода воды одним из установленных санитарно-технических приборов.
2. Расход воды на технологические нужды промышленных предприятий следует определять как сумму расхода воды технологическим оборудованием при условии совпадения работы оборудования по времени.
3. Для вспомогательных зданий промышленных предприятий значение q допускается определять как сумму расхода воды на бытовые нужды по формуле (2) и душевые нужды — по числу установленных душевых сеток по обязательному приложению 2.
3.4. Вероятность действия санитарно-технических приборов Р (Ptot, Ph, Рc) на участках сети надлежит определять по формулам:
а) при одинаковых водопотребителях в здании (зданиях) или сооружении (сооружениях) без учета изменения соотношения U/N
(3)
б) при отличающихся группах водопотребителей в здании (зданиях) или сооружении (сооружениях) различного назначения
(4)
Примечания:
1. При отсутствии данных о числе санитарно-технических приборов в зданиях или сооружениях значение Р допускается определять по формулам (3) и (4), принимая N = 0.
2. При нескольких группах водопотребителей, для которых периоды наибольшего потребления воды не будут совпадать по времени суток, вероятность действия приборов для системы в целом допускается вычислять по формулам (3) и (4) с учетом понижающих коэффициентов, определяемых при эксплуатации аналогичных систем.
3.5. Максимальный секундный расход сточных вод qs, л/с, следует определять:
а) при общем максимальном секундном расходе воды qtot =
(5)
б) в других случаях .
Определение Часового расхода
3.6. Часовой расход воды санитарно-техническим прибором л/ч, надлежит определять:
а) при одинаковых водопотребителях в здании (зданиях) или сооружении (сооружениях) согласно обязательному приложению 3;
б) при отличающихся водопотребителях в здании (зданиях) или сооружении (сооружениях) — по формуле
(6)
Примечание. В жилых и общественных зданиях (сооружениях), по которым отсутствуют сведения о числе и технических характеристиках санитарно-технических приборов, допускается принимать:
Но санитарные приборы не используются все одновременно. Хотя при рекламе в популяряном сериале возможно срабатывание всех унитазов в доме одновременно. Вообщем поэтому расчитывается коэффициент Вероятности использования санитарно-технических приборов
3.7. Вероятность использования санитарно-технических приборов Phr для системы в целом следует определять по формуле
(7)
3.8. Максимальный часовой расход воды м3/ч, следует определять по формуле:
(8)
где — коэффициент, определяемый согласно рекомендуемому приложению 4 в зависимости от общего числа приборов N, обслуживаемых проектируемой системой, и вероятности их использования Phr, вычисляемой согласно п. 3.7. При этом табл. 1 рекомендуемого приложения 4 надлежит руководствоваться при Phr > 0,1 и N
Примечание. Для вспомогательных зданий промышленных предприятий значение qhr допускается определять как сумму расходов воды на пользование душами и хозяйственно-питьевые нужды, принимаемых по обязательному приложению 3 по числу водопотребителей в наиболее многочисленной смене.
3.9. Средний часовой расход воды м3/ч, за период (сутки, смена) максимального водопотребления Т, ч, надлежит определять по формуле:
(9)
3.10. При проектировании непосредственного водоразбора из трубопроводов тепловой сети на нужды горячего водоснабжения среднюю температуру горячей воды в водоразборных стояках надлежит поддерживать равной 65 °С, а нормы расхода горячей воды принимать согласно обязательному приложению 3 с коэффициентом 0,85, при этом общее количество потребляемой воды не изменять.
3.11. Максимальный часовой расход сточных вод следует принимать равным расчетным расходам, определяемым согласно п. 3.8.
3.12. Суточный расход воды следует определять суммированием расхода воды всеми потребителями с учетом расхода воды на поливку. Суточный расход стоков необходимо принимать равным водопотреблению без учета расхода воды на поливку.
3.13. Тепловой поток кВт, за период (сутки, смена) максимального водопотребления на нужды горячего водоснабжения (с учетом теплопотерь) следует вычислять по формулам:
а) в течение среднего часа
(10)
б) в течение часа максимального потребления
(11)
Посмотрел свежим взглядом и понял, что на первый взгляд всё это кажется очень сложным и непонятным. Но стоит сделать расчёт 1 раз и всё становится на свои места.
Думаю для наглядности надо сделать пример расчёта.
Также при расчёте очень удобно пользоваться программами для расчёта водопотребления.
rudic.ru
Расчет расхода воды
Разделим потребители воды на две категории: одна категория потребляет воду периодически, другая — длительное время.
Первая категория включает в себя точки водораз-бора, потребляющие воду в течение максимум 10 минут, например, умывальники, кухонные мойки, туалеты и т.д. Отличительной чертой этой категории является то, что вода никогда не льется одновременно из всех кранов. Семья, состоящая из двух человек, к примеру, обычно может использовать не более двух кранов одновременно, независимо от того, сколько их имеется в доме.
Более того, стиральные и посудомоечные машины забирают воду периодически, в зависимости от установленной программы. Поэтому очевидно, что выбор насоса с очень высокой производительностью экономически невыгоден с точки зрения стоимости, т. к. он будет использован не на полную мощность.
В таблице на следующей странице представлен нормальный расход воды для различных типов потребителей при периодическом использовании. Нормальный расход — это среднее потребление воды при достаточном давлении насоса, обычно оно составляет 10 метров.
Рис.91 Водоснабжение зданий
Рис.92 Различные области применения воды
|
Нормальный расчет расхода воды в наиболее часто используемых точках водоразбора |
||||
|
Потребители |
Нормальный расход qn |
|||
|
Холодная вода |
Горячая вода |
|||
|
л/с |
м3/ч |
л/с |
м3/ч |
|
|
Ванна |
0,3 |
1,08 |
0,3 |
1,08 |
|
Биде |
0,1 |
0,36 |
0,1 |
1,08 |
|
Душ |
0,2 |
0,72 |
0,2 |
1,08 |
|
Раковина для умывания |
0,1 |
0,36 |
0,1 |
1,08 |
|
Кухонная мойка |
0,2 |
0,72 |
0,2 |
1,08 |
|
Душевые, используемые одновременно (например, на предприятиях) |
0,1 |
0,36 |
0,1 |
1,08 |
|
Раковины для мытья, используемые одновременно (например, на предприятиях) |
0,03 |
0,11 |
0,03 |
0,11 |
|
Питьевые чаны для скота |
0,03 |
0,11 |
||
|
Слив писсуара |
0,4 |
1,44 |
||
|
Слив унитаза |
1,5 |
5,40 |
||
|
Краны с питьевой водой в конюшнях |
0,2 |
0,72 |
0,2 |
0,72 |
|
Домашние стиральные и посудомоечные машины |
0,2 |
0,72 |
0,2 |
0,72 |
|
Туалетный бачок |
0,1 |
0,36 |
||
|
ий пример |
||||
|
Потребители |
Нормальный расход qn |
|||
|
Холодная вода |
Горячая вода |
|||
|
л/с |
м3/ч |
л/с |
м3/ч |
|
|
Ванна |
0,3 |
1,08 |
0,3 |
1,08 |
|
Душ |
0,2 |
0,72 |
0,2 |
1,08 |
|
Раковина для умывания |
0,1 |
0,36 |
0,1 |
1,08 |
|
Кухонная мойка |
0,2 |
0,72 |
0,2 |
1,08 |
|
Домашние стиральные и посудомоечные машины |
0,2 |
0,72 |
0,2 |
0,72 |
|
Туалетный бачок |
0,1 |
0,36 |
||
|
Всего |
1,1 |
3,96 |
1,0 |
3,60 |
Полный нормальный расход составляет:
1,1 л/с (холодная вода) + 1 л/с (горячая вода) = 2,1 л/с, что соответствует 7,56 м3/ч.
Рис.93 Диаграмма, показывающая возможный максимальный расход воды
Возможный максимальный расход воды
Такого расхода на практике фактически не бывает, и он рассчитывается как максимальный расход, который теоретически может иметь место.
Точка водоразбора с наибольшим нормальным расходом определяет, какую характеристику (1, 2, 3 или 4) использовать. Если наибольший нормальный расход в доме приходится на ванну (0,3 л/с), то должна быть применена характеристика №3.
По оси Х из точки 2,1 проведите вертикальную линию вверх до пересечения с кривой характеристики №3. Далее из точки пересечения выведите горизонтальную линию до пересечения с вертикальной осью Y
Для данного примера, по диаграмме, нормальным наивысшим расходом будет 0,57 л/с, что соответствует 2,05 м3/ч для всех точек водоразбора периодического использования (категория 1).
Продолжительное использование
После подсчета возможного максимального расхода из потребителей, относящихся к категории 1, добавляется нормальный расход потребителей категории 2.
|
Нормальный расход для точек водоразбора продолжительного использования |
||||
|
Потребители |
Нормальный расход qn |
|||
|
Холодная вода |
Горячая вода |
|||
|
л/с |
м3/ч |
л/с |
м3/ч |
|
|
Тепловые насосные установки для отвода тепла |
0,2 |
0,72 |
||
|
Полив сада и газона (каждый распылитель) |
0,2 |
0,72 |
||
|
Наполнение плавательного бассейна |
0,2 |
0,72 |
||
|
охлаждение молока и испарителей |
0,2 |
0,72 |
||
|
оросительные системы |
Запросить производителя |
|||
|
Максимальное потребление |
||||
|
Если в доме имеется тепловой насос (охладитель) для отвода тепла, с помощью которого происходит охлаждение летом и подогрев зимой, а также краны для поливки сада и газонов, то полное максимальное потребление будет следующим: |
||||
|
Бытовое использование |
0,57 |
2,05 |
||
|
Тепловой насос |
0,2 |
0,72 |
||
|
Полив сада |
0,2 |
0,72 |
||
|
Полное максимальное потребление |
0,97 |
3,49 |
||
К категории 2 относятся потребители, которые расходуют воду более 10 минут. Например, краны для полива сада и газонов.
Фактический напор насоса
На работу центробежного насоса при перекачивании воды оказывают влияние несколько факторов:
- Высота всасывания (от поверхности воды до насоса)
- Потери на трение во всасывающем трубопроводе и клапане
- Высота от насоса до наивысшей точки водораз-бора
- Потери на трение в напорном трубопроводе (в зависимости от производительности)
- Необходимое минимальное давление в кранах (в зависимости от фитингов)
Рис.94 Фактический напор насоса
При подсчете фактического напора насоса должна быть использована величина максимального водо-потребления, в данном случае 0,97 л/с (3,49 м3/ч).
В этом случае мы рекомендуем насос типа CR с трубным присоединением 11» и 11 обратным клапаном. Потери на трение представлены на следующей странице.
Рис.95 Потери напора во всасывающем и обратном клапанах типа BVF и MVF.
|
Виды потерь (см. рис. 97, 98 и 99) |
Потери в метрах |
|
Потери на трение во всасывающем клапане |
0,80 |
|
Потери на трение в 8 метровой 11» всасывающей трубе составляют 8 х 0,08 м |
0,64 |
|
Потери на трение в 60 метровом 11» напорном трубопроводе: • Прямые участки труб: 60 х 0,08 м • 6 колен, 3 клапана 0,05 (6 х 0,05 + 3 х 1,5) |
4,80 0,38 |
|
Потери на трение в фитингах верхних кранов (установленные производителем при расходе 0,2 л/с) |
2,00 |
|
Высота всасывания (от уровня воды до насоса) |
6,05 |
|
Высота от насоса до наивысшей точки водоразбора |
21,50 |
|
Необходимое минимальное давление в кране (установленное производителем при расходе 0,2 л/с) |
10,00 |
|
Фактический напор насоса при 3,49 м3/ч |
46,17 |
Рис.96 Потери давления в горячих оцинкованных стальных трубах с отложениями
Диаграммы потерь на трение
Данная таблица и диаграммы для расчета потерь на трение на прямых участках трубопровода и таких участках, как клапаны, колена и т. д., не обязательно идентичны тем, которые Вы используете в своих расчетах, но принципы их совпадают. Вы можете использовать тот вариант, который считаете наиболее подходящим для себя.
На практике 80% продаваемых насосов устанавливаются взамен старых, отработавших свой срок. При подборе насоса для замены часто остаются неизвестными такие параметры системы, как возраст труб, тип обратного клапана в скважине, тип водопроводных кранов в доме и уровень отложений ржавчины и ила в трубах. Поэтому необходимо предугадать эти факторы для более точного определения коэффициентов трения.
Во-первых, вы должны узнать тип насоса, который был прежде в данной установке. На основе полученной информации, Вы сможете определить тип нового насоса.
Если нет достаточной информации по старому насосу, Вы должны узнать, с какой глубины насос должен качать воду (например, 6,05 м) и какое расстояние от насоса до верхней точки водоразбора (в примере 21,5 м). Затем добавьте 10 метров, соответствующих необходимому давлению в верхней точке водоразбора. После этого определяем общий напор: 6,05 + 21,5 + 10 = 37,55 метров, к этому значению нужно добавить примерно 30%, равных 11,26 метра, запас на потери на трение во всасывающем клапане, трубопроводе, присоединениях и т. д.
Таким образом, фактический напор насоса будет равен: 37,55 + 11,26 = 48,81 метра.
Поделиться с друзьями:Похожие материалы:
www.teployug.ru
