Нюансы выбора и установки счетчиков горячей воды с термодатчиком

Содержание

Устройство, разновидности и принцип действия
Преимущества и недостатки
Советы по выбору
Особенности установки

Сегодня стоимость коммунальных услуг по горячему водоснабжению квартир и домов весьма высока, поэтому экономные хозяева устанавливают специальные приборы, показывающие точное количество использованной воды и позволяющие уменьшить счета за водоснабжение.

Но изделия старого образца «считают» все пропускаемые кубометры, в том числе и те, температура которых ниже минимального значения в 40 градусов. Максимально сэкономить на оплате коммунальных услуг помогут современные счетчики ГВС с встроенным температурным датчиком.

Такое устройство отслеживает степень нагрева пропускаемой воды и фиксирует как горячую жидкость с температурой выше 40 градусов.

Устройство, разновидности и принцип действия

Ассортимент учетного оборудования ГВС представлен различными моделями с датчиками температур от зарубежных и отечественных производителей. Они позволяют вести учет потребляемых кубометров в группе квартир либо отдельной жилплощади.

Можно приобрести простые устройства, учитывающие степень нагрева и проводящие итоговые подсчеты после. Или более прогрессивные модификации, представляющие собой настоящий комплекс устройств: термодатчик, небольшой вычислитель, импульсный счетчик потребления.

Наиболее популярные модели счетчиков горячей воды с термодатчиком для квартиры:

Теплосчетчик СТ10 состоит из самого счетчика ГВС, тепловычислителя, термопреобразователя и защитной гильзы.
Устройство DIO-99 ТСП в индивидуальном порядке учитывает теплоэнергию и может измерять температурные колебания. Имеет 4-х проводную схему, оснащен термодатчиком и водяным счетчиком.
Теплосчетчик «Комбик» ‒ прекрасный вариант для установки в коттеджах или квартирах и учета количества потребления в системах водоснабжения теплоэнергии. Прибор укомплектован датчиком температуры, расходомером, несколькими присоединителями и термообразователем.
Электронный счетчик ЛВ 4Т (4-х тарифный) устанавливается при необходимости учета не только количества потребленной воды, но и качества ее нагрева. Такое устройство состоит из: цифрового датчика, электронного вычислителя, преобразователей расхода, ПРХ, монтируемого на трубу холодного водоснабжения.

Принцип работы такого сантехнического оборудования весьма прост. Жидкость, проходя через расходомер, заставляет турбину вращаться. При этом количество совершенных рабочей турбиной оборотов прямо пропорционально пропущенному объему воды. Полученные показатели оборотов регистрируются установленным электронным блоком, что позволяет вести учет объема поданной жидкости.

[attention type=green]Одновременно с проведением таких замеров, температурный датчик через равные временные промежутки фиксирует в соответствии с установленными нормативами температурные значения воды.
[/attention]

Температурный датчик контролера ГВС непрерывно соединен с преобразователем расходомера. Объем пропущенной через прибор воды в зависимости от ее температурных показателей фиксируется в соответствующей ячейке памяти устройства.

Вся необходимая информация отображается на экране электронного блока:

степень нагрева жидкости;
объем пропущенной воды;
объем жидкости, откорректированный по температурному графику (вода прохладнее 40 градусов засчитывается как холодная.

Работает счетчик учета горячей воды с термодатчиком от батарейки, некоторые модификации используют систему экономии энергопотребления.

Преимущества водомеров с датчиком температуры:

Недостатков у водомера с датчиком температуры совсем немного. К ним относятся:

Высокая, особенно в сравнении с традиционными моделями, стоимость. Но в случае некачественных коммунальных услуг, проживании на верхних этажах высотных зданий, разница в цене быстро окупается.
Также возможно возникновение сложностей при регистрации сантехнического оборудования в управляющей компании. Если коммунальные предприятия отказываются опломбировать и принять в эксплуатацию водомер с температурным режимом, свои права придется отстаивать в суде.

[blockquote_gray]Предлагаем подробно рассмотреть применение труб ПНД, данные трубы подходят для холодного или горячего водоснабжения, проводки системы отопления и других инженерных коммуникаций, где отсутствует привязка к высокому давлению, температуре или исходному сырью.

Как правильно соединить трубы ПНД мы расскажем в этой публикации.[/blockquote_gray]

Советы по выбору

Большинство покупателей, которые хотят приобрести прибор учета использования горячей воды, стремятся найти изделие известной торговой марки, с надежной конструкцией, минимальной погрешностью и по доступной стоимости.

Выбирая модель, отвечающую этим требованиям, не стоит забывать о не менее важных характеристиках:

давлении воды;
рабочей температуре;
максимальном значении сумматора;
пределе чувствительности;
допустимой потере напора при монтаже расходомера.

[attention type=red]От приобретения некачественной продукции или подделки не застрахован никто, поэтому перед покупкой попросите продавца предъявить сертификаты, подтверждающие подлинность и качество товара.
[/attention]

Особенности установки

Чтобы последующая эксплуатация водомера не вызывала нареканий, при его монтаже необходимо соблюсти следующие правила:

Как и более старые модели водяных счетчиков, данные устройства монтируются на прямые участки водопровода с диаметром условного перехода 5Ду до счетчика и 3 – после.
Место будущей установки должно быть легкодоступным для снятия показаний и технического обслуживания.
Не рекомендуется монтаж в помещениях, где температурные колебания превышают допустимые показатели 5 – 60 градусов, максимальный показатель влажности воздуха – 98%
Устанавливать счетчики ГВС необходимо в вертикальном положении, в направлении потока воды.

Кроме указанных выше рекомендаций существует ряд нюансов, которые необходимо учитывать, монтируя водомер с датчиком температур. Поэтому доверить его монтаж стоит квалифицированному специалисту соответствующей службы. Мастер коммунального предприятия после установки сможет провести и опломбировку нового прибора.

[attention type=red]Часто владельцы водяных счетчиков горячей воды с термодатчиком сталкиваются с нежеланием принимать в эксплуатацию и опломбировать со стороны сотрудником ЖКХ. В крайнем случае, свои права можно отстоять в суде.
[/attention]

Наконец-то счетчики горячей воды могут фиксировать не только объем пропущенной жидкости, но и качество ее нагрева. Несмотря на высокую стоимость таких водомеров, вложенные в них средства довольно быстро окупаются за счет значительной экономии в оплате коммунальных услуг.

Как вам данная статья?

Счетчик горячей воды » АСД Екатеринбург

В настоящее время по закону в каждом доме и каждой квартире должны стоять счетчики, в том числе и счетчик горячей воды. Платить по расчетным нормам стало невыгодным, потребители, понимая это, массово устанавливают приборы учета.

Действительно, счетчик горячей воды может значительно уменьшить сумму оплаты, так как не надо платить за то время, когда фактически услуга не оказывается, то есть во время аварийных, профилактических, ремонтных работ или когда хозяев нет дома.

Сразу возникает много вопросов:

какой выбрать водосчетчик;
как правильно устанавливать;
а может, все-таки, вообще не ставить?

Виды приборов

В продаже имеются различные устройства, используемые для учета горячей воды. Принципы действия счетчика могут быть различными: вихревой или ультразвуковой, тахометрический или электромагнитный.

Чаще всего выбор падает на тахометрические и электромагнитные приборы.

Тахометрические приборы

Тахометрические устройства — наиболее распространены для квартир. Они отличаются

небольшими размерами;
надежностью в эксплуатации;
доступной ценой;
необходимой точностью показаний.

Счетчик служит 10-12 лет и более (необходимы поверки — каждые четыре года)

Основной конструктивный элемент — либо крыльчатка, либо турбинка, по ним определяются тип счетчика.

1. Крыльчатые устройства учета подразделяются на одно- и многоструйные.

Принцип работы одноструйных приборов — подсчет числа оборотов крыльчатки, вращаемой потоком. Счетное устройство находится в пространстве, изолированном от жидкости, следовательно, измерения в течение длительного времени остаются достаточно точными. Есть возможность установить модуль, который позволяет считывать данные дистанционно.

Многоструйные счетчики разделяют поток непосредственно перед крыльчаткой. Вследствие этого повышается точность измерений. Достоинства данной системы — простота монтажных работ, что достаточно важно при проведении поверки (нужно снять только верхнюю часть прибора).

2. Турбинные системы отличаются конструкцией вращающейся детали, она больше похожа на турбинку.
Важно: крыльчатые приборы ставятся на трубах не более 40 мм в диаметре, на более толстых трубах нужны устройства, турбинного типа.

3. В водопроводных сетях с часто повторяющимися изменениями давления воды используют комбинированный счетчик, сочетающий крыльчатый и турбинный принципы.

Тахометрические устройства бывают двух видов. Разница — в местах положения механизма для подсчета.

Есть вариант расположения непосредственно в жидкостной среде. В таком случае прибор подвержен воздействию водных примесей и показывает недостоверные сведения, при этом механизм интенсивнее изнашивается. Для продления срока службы ставят фильтрующее устройство.
В другом случае механизм находится за особой немагнитной перегородкой. Он не подвергается агрессивному воздействию загрязняющих примесей, работает намного дольше. Цена подобных приборов выше.

Принцип подсчета потраченной воды:
счетный механизм учитывает частоту оборотов крыльчатки и переводит в количество литров (кубометров).

К достоинствам этих приборов учета относится их энергонезависимость.

Счетчик имеет и некоторые недочеты:

повышенная чувствительность к магнитному воздействию;
загрязнение и износ лопастей крыльчатки.

Электромагнитные устройства

Востребованы и электромагнитные устройства.

Их главные достоинства:

достаточно высокая точность;
независимость от температурных воздействий.

Но, качество воды все-таки влияет на точные показания. Наличие примесей может привести к искаженным показателям в течение небольшого промежутка времени (год-два).

Недостатки электромагнитных устройств для учета:

Эти приборы не «хотят» работать в слишком чистой воде.
Энергозависимость: при сбоях электроснабжения — отключаются.

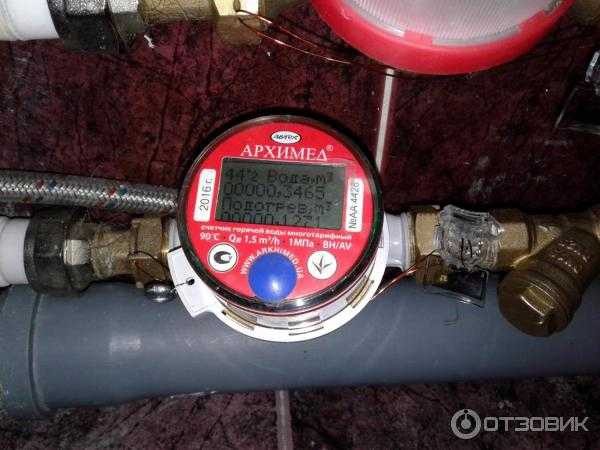

Счетчики с термодатчиком

С течением времени появляются все более современные приборы, к ним относятся счетчик с термодатчиком. Особенность этого устройства в том, что оно начинает считать только с того момента, когда жидкость достигает требуемой температуры. Вода, не достигшая нужных температурных параметров, считается как холодная.

Этот электронный прибор учета контролирует количество и температуру воды конкретно в вашем жилище.

Расходуемая вода рассчитывается по 4 тарифам.

До 40 градусов вода считается как холодная.
Интервал 40-44 рассчитывается с понижающим коэффициентом 0,7.
45-49 градусов — коэффициент 0,9.
Более 50 градусов — действительно горячая вода, коэффициент равен единице.

Такой прибор учета позволяет еще больше экономить бюджет семьи, хотя это один из самых дорогих водосчетчиков.

Особенно выгодно устанавливать приборы такого типа жителям верхних этажей (так как вода нужной температуры поступает к ним позже) и старого жилищного фонда (проблемы с нужной температурой связаны со старыми трубами).

Как установить?

Счетчик устанавливается на прямом участке трубопровода. Существует правило: отрезок до прибора должен быть не менее 5-и диаметров трубы, а после — не менее 2-х. Свободный доступ к прибору учета для просмотра показаний тоже является необходимым условием.

Самое важное: только специализированная лицензированная компания имеет право на установку данных устройств. Водосчетчик горячей воды в обязательном порядке должен быть зарегистрирован в управляющей компании.

Устанавливать ли счетчик учета потребления горячей воды?

Некоторые потребители с опаской относятся к установке счетчиков. Однако, статистические данные подтверждают, что в случаях, когда фактическое количество людей прописанных и проживающих совпадают, приобретение и постановка прибора выгодна, окупается приблизительно в течение года.

Каждый хозяин сам находит оптимальный для него счетчик горячей воды, учитывая достоинства и недостатки приборов. При затруднениях всегда можно проконсультироваться в управляющей компании. Ее работники лучше всего знают, какие типы устройств подходят в каждой конкретной ситуации.

Счетчик горячей воды WM-1800 с импульсным выходом

Счетчик горячей воды WM-1800 Обзор

Счетчик горячей воды h30 Degree WM-1800 — это импульсный счетчик горячей воды, совместимый с беспроводной системой h3O Degree.

Счетчик используется для измерения чистой горячей воды только в одном направлении, что обычно используется в бытовых услугах, службах субсчетчиков или аналогичных приложениях.

Измеритель скорости, отвечающий или превосходящий требования стандарта AWWA C-708. Вода, равномерно распределенная через несколько впускных отверстий, проходит мимо крыльчатки в измерительной камере, образуя крыльчатку 9. 0011 скорость прямо пропорциональна расходу воды.

Регистр расходомера интегрирует скорость в суммарный расход. Счетчики предназначены для работы до 194 градусов по Фаренгейту.

WM-1800 5/8″ x 3/4″ и 1″ счетчик горячей воды с импульсным выходом ” или 1” счетчик горячей воды
для применения в счетчиках горячей воды. Работает при температурах до 155°F со случайными кратковременными отклонениями продолжительностью
до температуры жидкости максимум 19°С.4°F.

Оснащен импульсным выходом для взаимодействия со счетчиками импульсов h3O Degree.

Значение импульса: 1/1 фута (стандарт), доступны регистры галлонов (указать при заказе).

Измерительная камера: изготовлена из прочного синтетического полимера и легко снимается с основного корпуса, не снимая счетчик с линии.

Магнитный привод: обеспечивает связь между измерительным элементом и регистром. Промежуточная передача не требуется; редуктор не подвергается воздействию воды.

Регистр: постоянно герметичный с основанием из нержавеющей стали и прокладкой по всему периметру для предотвращения проникновения грязи или влаги.

Регистрация доступна в галлонах США и кубических футах.

Индикатор низкого расхода/утечки: индикатор, устанавливаемый по центру, с высокой чувствительностью, являющейся результатом прямого соединения измерительного элемента.

Сетчатый фильтр: прочный полимерный корзинчатый сетчатый фильтр с охватом на 360 градусов защищает важный измерительный элемент от повреждений, вызванных попаданием твердых частиц.

Регулировочный порт: запечатан после заводской калибровки. Порт доступен для служебной калибровки, чтобы компенсировать неточность старых счетчиков без деталей

Обнаружение несанкционированного доступа: многоструйный регулировочный порт измерителя герметизирован для предотвращения несанкционированного доступа и обеспечивает визуальный индикатор несанкционированного доступа.

Водомер серии WM18000H075 имеет максимальный расход 20 галлонов в минуту с потерей давления приблизительно 22 фунта на кв. дюйм при заявленном максимальном расходе.

Водомер серии WM18000h200 имеет максимальный расход 50 галлонов в минуту с потерей давления приблизительно 12 фунтов на квадратный дюйм при заявленном максимальном расходе.

Предназначен только для горизонтальной установки.

Разрешения:
— сертифицирован NSF-61-G
— соответствует стандартам AWWA C708
— сертификат CTEP № 5415(a)-07
— одобрен для использования в Калифорнии

Два года гарантии.

Model
WM1800H075
WM1800h200
WMST075
M54130
M54130-O
M54230
L54230

Description
Hot Water Meter 3/4” with Pulse Output
Hot Water Meter 1” with Pulse Output
3/ Распорная трубка 4 x 7,5 дюймов – для использования с расходомерами серий WM1000, WM1100, WM1500 и WM1800
Счетчик импульсов с питанием от сети – Внутренний (4 канала)
Счетчик импульсов с питанием от сети – Наружный (4 канала)
M54230 Двухканальный счетчик импульсов с питанием от батареи
L54230 Двухканальный счетчик импульсов Радио (питание от батареи) 915 МГц

Скачать техническое описание

5 Типы Расходомеры горячей воды

Расходомеры горячей воды Улучшение системы отопления и котла

Расходомеры горячей воды относятся к расходомерам, которые могут измерять и отображать поток высокотемпературной воды. Горячая вода широко используется в промышленности и гражданском использовании. Такие как системы отопления, бани, бойлеры, промышленный косвенный нагрев, теплопередача и т. д. Существует много типов расходомеров воды. Некоторые из наиболее распространенных типов включают электромагнитные расходомеры, турбинные расходомеры и вихревые расходомеры. Эти типы счетчиков имеют уникальные особенности, которые отличают их друг от друга. В зависимости от функции преобразователя расхода горячей воды и бюджета пользователя. Вы можете выбрать подходящий расходомер для контроля трубопровода горячей воды.

Особенности измерения расхода горячей воды

Каковы характеристики измерения расхода горячей воды? Давайте взглянем.

Температура измеряемой жидкости не очень высокая. При установке расходомера на входе в корпус теплообменника. Температура жидкости обычно не выше 140°С. Когда выход жидкости теплообменника установлен, температура потока ниже.
Измеренное давление жидкости также не очень хорошее. Чтобы направить горячую воду на самый верхний этаж в системе отопления здания, давление иногда выше. В системе грунтового отопления максимальное давление составляет 1 МПа.
Диаметры труб различаются по размеру. Самый маленький пользователь, диаметр трубы составляет всего DN20 ~ DN40. Расходомер большого диаметра иногда достигает около 1м.
Лучшая чистота. Горячая вода не такая чистая, как водопроводная. Твердые вещества в одной воде и ее вязкость не окажут большого влияния на общий расходомер.
Едкий. Пресная вода не вызывает коррозии расходомера. Однако геотермальная вода имеет определенную степень коррозии. Потому что он содержит ионы хлора и так далее. Обычные материалы из нержавеющей стали подвержены коррозии, и чем выше температура жидкости, тем сильнее коррозия.
Требования к объему невелики. Насосы, используемые на электростанциях (станциях) для подачи горячей воды, как правило, комбинированы по размерам. Когда подача горячей воды максимальна, обычно открывают несколько больших насосов. Когда подача тепла самая маленькая, обычно включается только небольшой насос. Отношение максимальной скорости потока к минимальной скорости потока составляет около 5~10. Расходомер для учета тепла одного пользователя. В отопительный сезон диапазон измерения расхода до 10 может удовлетворить спрос. После отключения крана горячей воды рыночное значение расхода должно быть 0,

Типы расходомеров горячей воды

Горячая вода является наиболее широко используемой жидкостью-теплоносителем. Из-за различий в использовании и конструкции температура подачи воды обычно используется в нескольких классах, таких как 60 ℃, 90 ℃ и 130 ℃. В разновидностях воды есть пресная вода и геотермальная вода. Температуру геотермальной воды нельзя определить самостоятельно, но она должна быть выше 60°С, чтобы иметь потребительную ценность.

Расширенные показания: Расходомер охлажденной воды

Технические характеристики расходомера горячей воды

,-40~330℃;
Прогнозированный емкостный: -40 ~ 400 ℃ (консалтинговая подача).0126

Hot water flow meter	Pipe diameter range	Ambient temperature	Medium temperature	Reference accuracy
Magnetic flow meter	DN15~DN3000	-25°C~+60°C	-25°C~+150°C	±1,0%
Турбинный расходомер 1 DN~9090 4 DN 90	0123 -10~+55℃	(-196～80)℃ -20~+80℃;-20~+120℃; -20~+150℃;	± 0,5%, ± 1%
Вихрек-метр	DN15 ~ DN300 DN300 ~ DN1000	-35 ℃ ～～～～～～～～～+60126	± 1%
Ультразвуковой показатель потока	DN15 ~ DN6000	-20123 -20123 -20123 -20123 -20126 ~ 601010101010101010101010101010101010101010 2		~ DN6000	±1%

Расходомер горячей воды с импульсным выходом

Обычно используемые расходомеры имеют три формы: токовый выход, выход напряжения и импульсный выход.

Среди них токовый выход и выходной сигнал напряжения прибора соответствуют стандарту Международной электротехнической комиссии (МЭК). В настоящее время не существует стандарта импульсного выходного сигнала прибора.

Расходомер с импульсным выходом, его выход представляет собой импульсный сигнал, пропорциональный расходу. По сравнению с аналоговым сигналом напряжения и тока импульсный сигнал удобен для дистанционной передачи без снижения точности и отсутствия дрейфа нуля. Он легко подключается к компьютеру, легко выполняет накопительный дисплей и обладает сильной защитой от помех.

Дополнительные показания: Ультразвуковой счетчик воды для бытовых нужд

Типы расходомеров воды

Существует множество типов расходомеров для измерения воды.

Распространенными являются расходомер с V-образным конусом, электромагнитный расходомер, расходомер с металлическим ротором, вихревой расходомер, жидкостный турбинный расходомер, ультразвуковой расходомер с открытым каналом, ультразвуковой расходомер и т. д.

В настоящее время электромагнитные расходомеры и турбинные/вихревые расходомеры могут решить большую часть условия.

Подробнее о:

Расходомер горячей воды Цена

Sino-Inst предлагает более 30 продуктов для расходомеров воды.
