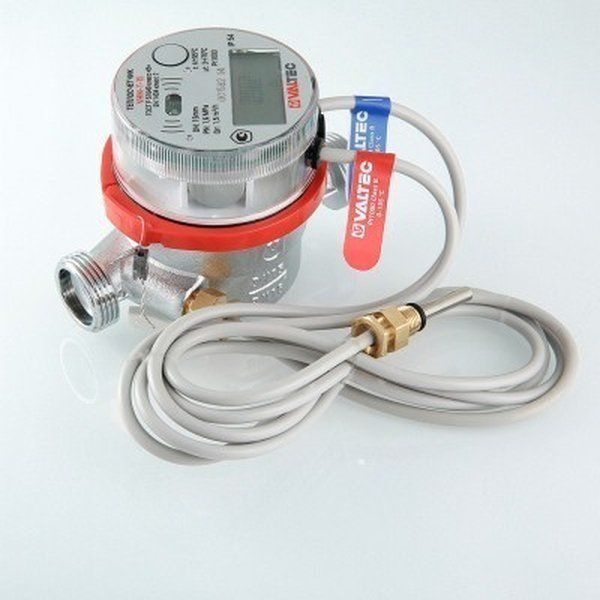

Счетчик ГВС, укомплектованный термодатчиком | Полезные статьи от компании РВК
В перечень коммунальных услуг, подлежащих оплате, входит горячая и холодная вода, потребляемая жильцами квартиры или дома. Следует отметить, что ГВС стоит значительно дороже. Но, как показывает практика, после открытия крана с горячей водой мы можем долго ждать, пока она нагреется до требующейся температуры. И, увы, в течение этого времени оплата начисляется как за использование ГВС.
Логично, что такое положение вещей приводит к несправедливым затратам. Единственным решением этого вопроса становится установка водных счетчиков, которые укомплектованы термодатчиком. Особенностью такого устройства является то, что оно автоматически распределяет потраченные кубометры жидкости в счет не только за горячую, но и холодную воду.
Установка такого прибора является полностью законной, так как согласно постановлению, жидкость с температурой ниже 40 градусов по Цельсию считается холодной. Становится очевидным, почему использование такого счетчика — лучший способ экономии для тех, кто не хочет переплачивать за использование чуть теплой воды.
Как показывает практика, в ряде случаев установка такого оборудования сопряжена с определенными бюрократическими сложностями. Обратитесь в компанию «РВК», если управляющая компания не согласна с вашим желанием монтировать счетчик на воду с термодатчиком:
- наши специалисты окажут профессиональную помощь в решении данного вопроса;
- они готовы доказать в суде ваше право на установку и эксплуатацию такого устройства.
Счетчики данного вида стали выпускать относительно недавно, поэтому для многих данный прибор является новинкой или же и вовсе неизвестным изобретением. Тем не менее, пользователи отмечают, что такое нововведение способно значительно облегчить жизнь потребителей, а вместе с тем «обозначить рамки» для коммунальных служб. А главное — такой «помощник» позволит вам на законных основаниях значительно сократить расходы на оплату счетов.
Не секрет, что тарифы на ГВС постоянно растут. Поэтому приобретение такого устройства достаточно быстро окупится.
Он будет тарифицировать воду, температура которой не превышает 40 градусов по Цельсию, как холодную. Лишь в случае, когда она достигнет установленной нормы, устройство начнет считать ее как ГВС. Помимо этого, при необходимости можно настроить прибор на более горячую температуру.
Компания «РВК», ведущая деятельность на территории Самары, имеет все необходимые средства для предоставления полного перечня услуг по установке и обслуживанию счетчиков со встроенным термодатчиком.
62305-15: АРХИМЕД Счетчики горячей воды многотарифные
Назначение
Счетчики горячей воды многотарифные АРХИМЕД (далее — счетчики) предназначены для измерения объёма и температуры горячей воды, протекающей по напорному трубопроводу в системе горячего водоснабжения, с дальнейшим распределением потреблённой горячей воды, в зависимости от её температуры, к соответствующим тарифным регистрам.
Описание
Счетчики состоят из модуля крыльчатого, датчика температуры, электронного модуля, конструктивно выполнен в виде моноблока.
Принцип действия счетчика состоит в следующем: вода, поступая в крыльчатый модуль, вращает турбину. Количество оборотов турбины пропорционально объёму воды, которая протекает через модуль крыльчатый, преобразуется в цифровой сигнал и заносится в регистр «Вода» (общий потреблённый объём воды). Одновременно измеряется температура воды и в зависимости от её значения, часть общего объёма воды заносится в один из тарифных регистров «<40 оС», «40-45 оС», «45-49 оС», «>50 оС».
Счетчик также выполняет дополнительные сервисные функции: расчет общего скорректированного объёма горячей воды по результатам обработки данных тарифных регистров с учетом соответствующих температурных коэффициентов с дальнейшим занесением результатов в регистр «Подогрев», и регистрацию времени влияния направленного магнитного поля, созданного постоянным магнитом.
Электронный модуль оснащен инфракрасным портом для дистанционной передачи измерительной информации на внешние устройства.
Счетчик имеет цифровое счетное устройство для индикации результатов измерения.
Внешний вид счетчика приведен на рисунке 1.
Место для нанесения знака утверждения типа
При выпуске из производства, периодической поверке и поверке после ремонта счетчик пломбируется с целью избежания несанкционированного доступа к органам регулировки счетчика. Место установки пломбы предусмотрено на кольце (зажиме) в виде специального отверстия.
Место крепления пломбы с оттиском поверительного клейма
Рисунок 2 — Место пломбировки счетчика поверителем
Программное обеспечение
Электронный модуль имеет встроенное программное обеспечение (ПО)
Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией прибора. Внесение изменений в данные, содержащие результаты измерений, функционально невозможно. Класс защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.
2.077-2014.
Таблица 1 — Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
АВТЕХ.687251.002 И1 |
|
Номер версии (идентификационный номер) ПО |
8.02 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
F7F9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
Таблица 2 — Основные технические и метрологические характеристики
|
Наименование характеристики |
Нормированные значения характеристик для счетчика |
|
Объёмный расход воды, м /ч номинальный (Qn ) |
1,5 |
|
максимальный (Qmax ) |
3,0 |
|
при вертикальной установке минимальный (Qmin ) |
0,06 |
|
переходной (Qt ) |
0,15 |
|
при горизонтальной установке минимальный (Qmin ) |
0,03 |
|
переходной (Qt) |
0,12 |
|
Номинальный диаметр DN |
15 |
|
Пределы допускаемой относительной погрешности при измерении объёма воды в интервале объёмного расхода, % от Qmin (включительно) до Qt; |
± 5 |
|
от Qt (включительно) до Qmax (включительно). |
± 3 |
|
Диапазон измерения температуры воды, °С |
от 5 до 90 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры в °С в интервалах температур: от 5 до 35 оС, |
±2 |
|
от 35 (включительно) до 55 оС (включительно), |
± 0,5 |
|
от 55 до 90 оС, |
±2 |
|
Ёмкость цифрового показывающего устройства счётчика при индикации: — потреблённого объёма воды, м3 |
99999,9999 |
|
— суммарно скорректированного объёма воды, м3 |
99999,9999 |
|
— температуры горячей воды, С |
99,9 |
|
-время воздействия магнита, во время воздействия внешнего постоянного магнитного поля, ч |
999999, 99 |
|
Цена единицы наименьшего разряда цифрового показывающего устройства счетчика при индикации: — потребленного объёма воды, м3 |
0,0001 |
|
— суммарного скорректированного объёма воды, м3 |
0,0001 |
|
|
0,1 |
|
— время воздействия магнита, ч |
0,01 |
|
Соединение резьбовое |
G 3/4 |
|
Наименование характеристики |
Нормированные значения характеристик для счетчика |
|
Г абаритные размеры, не более — длина без монтажных штуцеров, мм — высота, мм — ширина, мм |
110 85 82 |
|
Масса без монтажных штуцеров, не более, кг |
0,55 |
|
Потеря давления при Qmax, не более, МПа |
0,1 |
|
Номинальное избыточное давление воды, МПа |
1 |
|
Максимальная температура воды, оС |
90 |
| Электропитание счетчика |
вмонтированная батарея ^ АА с номинальным напряжением 3,6 В, ёмкостью 1,2 А/ч, без замены не менее 6 лет |
|
Климатические условия эксплуатации — температура окружающего воздуха, С — относительная влажность, % |
от 5 до 50; до 80 при температуре 35 оС; |
|
Средний срок эксплуатации, не менее |
12 лет |
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и на этикетку, размещенную под прозрачным кожухом электронного модуля счетчика (Рисунок 1).
Комплектность
Комплект поставки счетчика соответствует таблице 3 Таблица 3
|
Наименование и условное обозначение |
Количество |
|
1 |
2 |
|
Счетчик горячей воды многотарифный АРХИМЕД |
1 |
|
Руководство по эксплуатации |
1 |
|
Пробка винтовая |
2 |
|
Крышка защитная |
1 |
|
Упаковка |
1 |
Поверка
осуществляется по документу АВТЕХ.423316.001 РЭ «Счетчик горячей воды многотарифный АРХИМЕД. Руководство по эксплуатации» (раздел 3.2. Поверка), согласованному ННЦ «Институт метрологии» 30 декабря 2014 г.
Основные средства поверки представлены в таблице 4. Таблица 4
|
Наименование, тип |
Основные метрологические и технические характеристики |
|
1 |
2 |
|
установка проливная |
диапазон измерения от 0,33 до 3,5 м3/ч, границы допускаемой относительной погрешности ±0,5% |
|
термометр стеклянный ртутный ТЛС-4 |
диапазон измерений от 0 до 55 оС, цена деления 0,1 оС |
Сведения о методах измерений
Методика измерений приведена в документе «АВТЕХ.
423316.001 РЭ. Счетчик горячей воды многотарифный АРХИМЕД. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам горячей воды многотарифным АРХИМЕД
ТУ У 33.2-37069047-001:2010 «Счетчик горячей воды многотарифный АРХИМЕД. Технические условия».
Что будет, если установить счётчик для холодной воды на горячую?
Счётчики холодной и горячей воды крайне сложно перепутать при установке.
Счётчики ХВС (их корпус) синего цвета, а счётчики ГВС красного, вот фото
для ознакомления.Помимо цветового различия на корпусе счётчика есть маркировка, там же указывается температура воды при которой может эксплуатироваться водосчётчик.
На моём счётчике это + 40 градусов и не выше (температура горячей воды + 60 и более).
Счётчики для горячей воды считаются универсальными, их можно эксплуатировать при температуре воды от + 5 и до + 90 градусов, но модели счётчиков разные, лучше дополнительно ознакомиться с его техническими характеристиками.
Другими словами, счётчик горячей воды можно устанавливать на холодную воду, а вот наоборот нельзя.
Счётчик холодной воды не рассчитан на работу при таких температурах, если Вы его установили на горячую воду, то проблемы могут быть следующие:
Счётчик быстро выйдет из строя не отработав весь (положенный, заявленный) срок эксплуатации.
Такой счётчик не опломбируют, если у Вас он опломбирован, то видимо или «пломбиратора» заинтересовали материально, или же он был невнимателен и допустил ошибку.
Опломбировать такие счётчики нельзя и это однозначно.
Такой счётчик не пройдёт поверку (раз в 6 лет на холодную воду, на горячую раз в 4 года).
Если же у Вас стоит счётчик ГВС и на холодной и на горячей воде, то его и пломбируют и поверку он пройдёт.
Далее, гарантия от производителя на такой счётчик (ХВС установленный на ГВС) не будет действовать.
То есть производитель снимает с себя всю ответственность Вы не сможете его заменить даже если счётчик с заводским браком.
На мой взгляд, вот этих пунктов «что будет» более чем достаточно для того чтобы поменять счётчики местами и установить их правильно.
Я бы не советовал эксплуатировать счётчик ХВС установленный на ГВС и это однозначно без вариантов.
Некоторое время до выхода из строя счётчика ХВС показания он будет снимать правильные, но не вижу смысла в тех самых показаниях (их фиксации) счётчик просто не опломбируют и не логично снимать показания с не опломбированных приборов учёта расхода воды.
Официально введённым в эксплуатацию, считается только опломбированный водосчётчик.
Высококачественный датчик температуры горячей воды
Получите нужный датчик температуры горячей воды на Alibaba.com. Они помогают в измерении жара или холода тела. Датчик температуры горячей воды дает математическое представление температуры в таких единицах, как Цельсий, Кельвин и Фаренгейт. Их помещают в контакт с телом, чтобы дать точные показания.
Использование датчика температуры горячей воды является основным продуктом в производственной, исследовательской и медицинской промышленности.Они бывают разных конструкций и моделей эксплуатации. Датчик температуры горячей воды длинны и имеют удобную форму для удобства использования. Эти инструменты чувствительны и имеют наконечники, которые обнаруживают изменения температуры предметов или людей. Датчик температуры горячей воды имеет прозрачное стекло для получения четких показаний. Они просты в использовании и понимании, и они четко откалиброваны. У них есть специальные жидкости, которые помогают им работать. Датчик температуры горячей воды жидкости видны, что обеспечивает их четкую видимость невооруженным глазом.Жидкость использует тепловое расширение и равномерно поднимается или опускается. Эти функции обеспечивают точность при чтении. Тепловая жидкость должна иметь низкую температуру замерзания, чтобы давать эффективные показания.
Выберите из широкого ассортимента подлинных датчиков температуры горячей воды на Alibaba.com от проверенных продавцов. Эти инструменты дешевы, что делает их экономичными. Инструмент надежен и прослужит долго. Датчик температуры горячей воды устойчив к царапинам, имеет высокий уровень точности и легко калибруется.Датчик температуры горячей воды легко читается и безопасен в использовании благодаря функциям удаленного измерения.
Alibaba.com предлагает большой выбор датчик температуры горячей воды вариантов по удивительным ценам. Купите эти доступные датчики температуры горячей воды у проверенных поставщиков и производителей на сайте. Это очень портативные и чувствительные инструменты. Эти приборы экономичны и эффективны в эксплуатации.
Датчик температуры воды показывает высокое значение
Иногда наступает момент, когда вы хотите проверить точность вашего датчика температуры, или, может быть, вы просто не верите отображаемой температуре.
Мы собираемся начать с одного из самых больших недоразумений сегодняшнего дня, когда дело доходит до проверки температуры воды…. По сравнению с постоянно набирающей популярность температурной пушкой (лазерная указка, инфракрасная пушка и т. д.). Это довольно удобные маленькие устройства, которые очень хорошо работают для проверки температуры поверхности практически всего, начиная от вашей напорной трубы и заканчивая вашим любимым холодным напитком. Его также можно использовать для сравнения показаний температуры с вашим манометром, ОДНАКО….. Это следует использовать в качестве базового сравнения, а не точного.Вот почему: ваш температурный пистолет измеряет температуру поверхности и не имеет волшебной способности измерять температуру охлаждающей жидкости через алюминиевый или чугунный компонент. Температура поверхности всегда будет ниже, чем температура охлаждающей жидкости внутри двигателя, иначе называемая «температурой ядра двигателя». Площадь поверхности того, что вы измеряете, выполняет определенную работу, а именно рассеивает тепло.
Типичная разница температур составляет от 5 до 25 градусов между рассматриваемым манометром и температурным пистолетом. Это зависит от эффективности рассеивания тепла компонента, обстреливаемого термопистолетом.Итак, если ваш датчик показывает 195, а вы наводите и стреляете и получаете показание 185, вы можете с уверенностью предположить, что видите разумное и реалистичное сравнение. Итак, когда стоит доверять температурному пистолету? Если вы подозреваете, что показания датчика низкие, то это все меняет. Вот пример: если датчик показывает 160, но вы подозреваете, что двигатель работает горячее, вы можете взять образцы температуры с помощью термопистолета с поверхности корпуса термостата, впускного коллектора (где присутствует водяная рубашка) и местоположение отправителя.Если вы получите показания термопистолета 195, в то время как датчик показывает 160, то теперь, зная, что температура поверхности ниже температуры ядра, вы можете с уверенностью предположить, что датчик действительно неверен.
Ваша внутренняя температура может достигать 220 или всего 200, но все же намного больше, чем показывает датчик. Имейте в виду, что если бы мы или любой другой производитель, а также OEM-производители могли записывать температуру поверхности, чтобы дать вам точные показания температуры, мы все сэкономили бы много денег и сделали бы установку датчика намного менее грязной, и проще сделать.Не было бы потенциальных утечек или потерь охлаждающей жидкости, а также гораздо меньше риска обжечься при работе на горячем двигателе. Никаких отверстий для сверления, никаких заглушенных отверстий, которые нужно найти, и никаких адаптеров. К сожалению, мы хотим знать температуру ядра, поэтому мы измеряем ее и доверяем нашим системам управления двигателем, а наши датчики знают, насколько горячий двигатель. Итак, подведем итог: можно использовать температурную резинку для базового сравнения, если вы понимаете, что, когда все работает правильно, датчик, скорее всего, всегда будет показывать более высокие значения, поскольку датчик измеряет внутреннюю температуру, а термопистолет измеряет температуру поверхности.
Проверка точности механического датчика температуры: Механический датчик температуры имеет толстую черную трубку, прикрепленную к задней части датчика, с датчиком на другом конце. Это называется капиллярной трубкой. Он заправлен легковоспламеняющимся газом-эфиром, поэтому НЕ НУЖНО проверять датчики манометров пламенем.
Надлежащий метод проверки одного из этих датчиков — в кастрюле с горячей водой. Полностью погрузите датчик в воду и следите за температурой воды с помощью манометра, а также заведомо исправным и точным термометром.Конечно, будьте предельно осторожны при работе с любыми горячими жидкостями. Кроме того, знание того, что вода кипит при температуре 212 градусов по Фаренгейту (на уровне моря), может дать вам представление о точности рассматриваемого датчика.
Механические датчики температуры не используют сменный датчик и, как правило, не подлежат ремонту. Поэтому ни по какой причине не пытайтесь снять капиллярную трубку или сенсорную грушу.
Проверка точности датчика температуры с короткой разверткой (использующего датчик с одним контактом): этот датчик обычно имеет 3 контакта на задней панели датчика (не включая соединения для освещения).
Он отправляет сигнал отправителю с клеммы «S», и задача отправителя заключается в изменении сопротивления этого сигнала относительно земли. С учетом сказанного, чтобы датчик и датчик работали, датчик должен быть ввинчен во что-то, что заземлено, поскольку путь заземления для датчика на самом деле является монтажной резьбой датчика. Сам датчик на самом деле представляет собой не что иное, как тонко настроенный и откалиброванный омметр. Для проверки манометра вам понадобится контролируемое и измеримое сопротивление к источнику заземления. Во многих мастерских, занимающихся ремонтом автомобильной электроники, есть так называемый измерительный тестер, который на самом деле представляет собой распределительный щит с различными значениями сопротивления.Датчик температуры AutoMeter от 100 до 250 градусов с короткой разверткой использует спецификацию 1123 Ом сопротивления на землю до = 100 градусов по Фаренгейту и 65 Ом сопротивления на землю до = 250 градусов по Фаренгейту. Вы можете связаться с нашим отделом обслуживания для получения дополнительных спецификаций.
Если у вас нет доступа к тестеру, вы всегда можете начать с отправителя. Для проверки датчика прогрейте двигатель до стабильной температуры. Подготовьте омметр, а также инструменты, необходимые для снятия провода с датчика.Когда двигатель работает/работает на холостом ходу, обратите внимание на то, что показывает датчик, и запишите это показание. Когда двигатель все еще работает на холостом ходу, снимите провод с датчика, затем подключите положительный провод омметра к датчику, где был провод датчика. Теперь подключите отрицательный провод вашего омметра к земле. Какое сопротивление измеряете?
Я приведу несколько примеров, чтобы помочь вам определить, что делать дальше.
Допустим, датчик показал 210 градусов, а затем вы измерили 123 Ом.Это означало бы, что датчик читал точно так, как должен. И если вы думали, что двигатель работает горячее или холоднее, то проблема либо в датчике (помните, что датчик показал идеальные показания на основе информации от отправителя), либо двигатель действительно работает при такой температуре.
Другой пример для вас: вы подозреваете, что датчик показывает более высокую температуру, чем на самом деле, и вы снова измеряете сопротивление датчика. Вы измеряете 253 Ом, а прибор показывает 210 градусов.В этом случае датчик находится под углом 170 градусов (на основе измерения сопротивления), и датчик не реагирует должным образом. В этом случае либо недостаточно заземления самого манометра (что приведет к слишком высоким показаниям), либо манометр не откалиброван.
Никогда не верь внешнему виду земли. Если ваш манометр показывает выше, чем обычно, и датчик проверяет, где он должен, затем подключите новое выделенное заземление от резьбовой части клеммы заземления манометра к заземлению двигателя и посмотрите, сохраняется ли проблема.
Если это кажется слишком большим или сбивает с толку, мы будем рады проверить ваш датчик, если вы отправите его нам. Пожалуйста, свяжитесь с нашим отделом обслуживания для получения дополнительной помощи
Проверка точности электрического датчика температуры с полным размахом (с 2-контактным штекерным разъемом): этот датчик обычно имеет 10-контактный штекерный разъем на задней панели датчика с (в зависимости от модели # ) 4 или 5 проводов и 2-проводной/2-контактный штекерный разъем.
Эта конструкция манометра аналогична тому, как работает версия с коротким размахом, основанная на переменном сопротивлении, но все же отличается.
Датчик подает на датчик сигнал 5 В по серому проводу. Затем датчик (с переменным сопротивлением) ослабляет напряжение обратно на манометр, а манометр реагирует на это возвращенное напряжение.
Проще всего проверить с помощью омметра. Запустите автомобиль, пока датчик не выровняется при постоянной температуре, а затем при работающем двигателе отсоедините разъем датчика. С помощью омметра измерьте два контакта передающего устройства. В зависимости от фактической температуры диапазон может составлять от 85 256 Ом при 5 градусах по Фаренгейту до 309 Ом при 266 градусах по Фаренгейту.С учетом сказанного вам, возможно, придется отрегулировать диапазон на вашем измерителе в зависимости от температуры, однако, если вы сделаете это с прогретым двигателем, вы можете начать с ожидания чтения (в среднем) около 2000 Ом или меньше.
Вот пример: если вы измерили 1574 Ом, а манометр показывал 167 градусов по Фаренгейту, когда вы снова подключили его, значит, манометр правильно реагировал на показания сопротивления датчика.
Если у вас было такое же измерение сопротивления, но датчик показывал 210 градусов по Фаренгейту, значит датчик не реагирует должным образом.
После получения показаний снова подключите разъем датчика и посмотрите, что показывает датчик. Вы не хотите глушить двигатель до тех пор, пока не закончите тесты, иначе двигатель перегреется и нагреется до того, как начнет остывать, и это может привести к ошибочным показаниям, которые не сравнятся должным образом. Свяжитесь с нами, чтобы узнать, что ваше измерение сопротивления должно = в температуре.
Когда манометр отключен от отправителя, он нередко регистрирует температуру в диапазоне от 110 до 140 градусов по Фаренгейту.
Если измеренное сопротивление соответствует показанию датчика, проблема, вероятно, заключается либо в датчике, либо в том, что двигатель действительно работает с температурой, которую показывает ваш датчик.
Если измеренное сопротивление не соответствует манометру, проблема, скорее всего, в манометре.
Для получения дополнительной помощи по этому вопросу, пожалуйста, свяжитесь с нашим отделом обслуживания для получения дополнительной информации
Titan, расходомеры жидкости, датчики расхода малого диаметра и измерение расхода – измерения расходомера в горячей воде (и других жидкостях)
Проблемы точного измерения расхода жидкостей при повышенных температурах часто связаны с результирующими изменениями свойств жидкости, а не с характеристиками используемого измерительного устройства.Несмотря на то, что плотность воды изменяется примерно на 3% в диапазоне от 1 до 90°C, это все равно может иметь решающее значение, если для вашего применения требуется точная масса водного раствора для измерения/дозирования. Однако вязкость водных растворов изменяется в диапазоне от 1 до 90°C в 8 раз, что может иметь существенное влияние на измерение расхода жидкости.
Водные растворы являются одним из наиболее распространенных типов жидкостей, которые необходимо измерять и дозировать в широком диапазоне промышленных применений.
Выше приведен график, показывающий изменение вязкости и плотности воды при разных температурах.
Как видно плотность воды меняется примерно на 3% от 1 до 90°C. Хотя это относительно скромное изменение, оно все же может иметь решающее значение, если ваше приложение требует точной массы водного раствора для измерения/дозирования. Однако изменение вязкости в том же диапазоне температур не является умеренным, фактически вязкость водных растворов изменяется в 8 раз в диапазоне от 1 до 90°C.
Для расходомера, чувствительного к числу Рейнольдса (Rn), это может иметь катастрофические последствия. Изменение Rn будет почти 8:1, и если расходомер имеет диапазон расхода только 10:1 и работает близко к крайним значениям, возможно, расходомер выйдет за пределы линейного диапазона.
Эффект этих изменений вязкости и плотности водной среды при различных температурах неодинаков для всех типов расходомеров. В то время как большинству расходомеров требуется турбулентный поток, т.е.
Rn выше ~2200, некоторые предназначены для работы в ламинарной области ниже этого значения, и повышение температуры может перевести расходомер в турбулентную зону.
Поэтому, если вы хотите измерить расход жидкости при высокой температуре, мы рекомендуем вам следовать нашему простому контрольному списку ключевых соображений:
- Проверяйте изменение плотности/вязкости или физических свойств жидкостей при различных температурах.
- Проверьте рабочий диапазон и принцип работы вашего расходомера, принимая во внимание «1» выше.
- Подумайте, нужно ли поддерживать температуру напорной линии для облегчения транспортировки жидкости, т.е. жидкий шоколад или тяжелое масло. Если ДА, то требуется ли изоляция расходомера, обогреватель или обогрев кожуха,
- Должен ли ваш технологический расходомер быть точным при низких температурах?
- Допустимо ли, чтобы ваше устройство измерения расхода было настроено на фактические рабочие условия процесса, и важны ли характеристики расходомера во время «периода прогрева»?
Если вы хотите обсудить оптимизированное решение расходомера для вашего применения при повышенных температурах, используйте эту контактную форму:
Расходомеры Главная
Веб-сайты Titan для конкретных продуктов
Ультразвуковые расходомеры
Расходомеры чистой воды
Расходомеры скорости и полного расхода
| СЧЕТЧИК ХОЛОДНОЙ ВОДЫ GSD8 С СОЕДИНИТЕЛЬНЫМИ СОЕДИНЕНИЯМИ Одноструйный суперсухой циферблат, 8 роликов Макс.  температура 30°C Вращающийся на 360° циферблат MID R100 | ||
| СЧЕТЧИК ГОРЯЧЕЙ ВОДЫ GSD8 С СОЕДИНИТЕЛЬНЫМИ СОЕДИНЕНИЯМИ Одноструйный суперсухой циферблат, 8 роликов Максимальная температура 90°C Вращающаяся на 360° шкала MID R100 | ||
| СЧЕТЧИК ХОЛОДНОЙ ВОДЫ GMDM-I C/W СОЕДИНЕНИЯ Multijet Super Dry Dial Макс. температура 30°C Вращающаяся на 360° шкала до DN32 стоимость IWM-PL3 для импульсного выхода Модули Mbus также доступны | ||
| СЧЕТЧИК ГОРЯЧЕЙ ВОДЫ GMDM-I C/W СОЕДИНЕНИЯ Multijet Super Dry Dial Макс. температура 90°C Вращающаяся на 360° шкала до DN32 Модуль IWM-PL3 настроен на 1 импульс на 10 литров (регулируемый) Добавить стоимость IWM-PL3 для импульсного выхода Также доступны модули Mbus | ||
| СЧЕТЧИК ХОЛОДНОЙ ВОДЫ WDE-K50 Счетчики воды Woltman Добавьте стоимость IWM-PL4 для импульсного выхода Соответствует стандарту ISO4064, класс B Фланцевый PN16 Модули Mbus также доступны | ||
| СЧЕТЧИК ГОРЯЧЕЙ ВОДЫ WDE-K50 Счетчики воды Woltman Добавьте стоимость IWM-PL4 для импульсного выхода Соответствует стандарту ISO4064, класс B Фланцевый PN16 Модули Mbus также доступны | ||
| ТЕПЛОСЧЕТЧИК HYDROCAL M3 Компактный тип, одноструйный Резьбовой BSP, наружная резьба Также доступны дополнительные встроенные и внешние модули для дистанционного считывания .  (MBUS, Wireless MBUS и импульсный выход) Qp — Номинальный расход показан рядом с типоразмерами | ||
| Гидросонис ULC Ультразвуковой термоэнергетический счетчик компактный тип ULC Max Temp 105 DEG C PT 500 (1,5 м) QP — номинальная скорость потока, показанная рядом размеров | ||
| УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР HYDROSONIS UP – С РЕЗЬБОЙ Компактный тип ULC, DN15 и DN20, максимальная температура 130 °C Размеры от DN25 до DN100 Тип UP с Hydrosplit M3 кроме размеров | ||
| УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР HYDROSONIS UP – ФЛАНЦЕВЫЙ Компактный тип ULC, DN15 и DN20, максимальная температура 130 °C Размеры от DN25 до DN100 Тип UP с Hydrosplit M3 кроме размеров | ||
| Вычислитель тепловой энергии Гидросплит-М3 Возможность подключения к любому счетчику воды с импульсным выходом Также доступны дополнительные встроенные и внешние модули для дистанционного считывания .  (MBUS, Wirelass MBUS и импульсный выход) Дополнительные розетки и датчики температуры | ||
| Гнездо для датчика температуры Пара датчиков температуры PT1000 Mid Approved | ||
| СЧЕТЧИК ГОРЯЧЕЙ ВОДЫ CMC-R Сухая шкала Multijet, прямое считывание, импульсный выход До 120°C, согласно EN 1434 Qp – номинальный расход, указанный рядом с типоразмером | ||
| СЧЕТЧИК ГОРЯЧЕЙ ВОДЫ WDC-R Сухая шкала Multijet, прямое считывание, импульсный выход Фланцевый PN16, поворотная шкала на 360 градусов До 130 °C, согласно EN 1434 Номинальный расход указан рядом с типоразмером | .||
| СЧЕТЧИК ХОЛОДНОЙ/ГОРЯЧЕЙ ВОДЫ CPR-M3 С СОЕДИНИТЕЛЬНЫМИ СОЕДИНЕНИЯМИ Одноструйный мокрый циферблат, 5 роликов Кольцо защиты от подделок Вращающийся на 360 градусов циферблат, средний R100 0-30 град.  C Нет на складе Товар | ||
| CPR-RP СЧЕТЧИК ХОЛОДНОЙ/ГОРЯЧЕЙ ВОДЫ С СОЕДИНИТЕЛЬНЫМИ СОЕДИНЕНИЯМИ Одноструйный полусухой циферблат Кольцо защиты от мошенничества, 0-30°C/30-90°C Вращающийся на 360° циферблат, MID R100 Доступно для заказ с датчиками импульсов Нет на складе Артикул | ||
| GSD8-45 СЧЕТЧИК ХОЛОДНОЙ/ГОРЯЧЕЙ ВОДЫ С СОЕДИНИТЕЛЬНЫМИ СОЕДИНЕНИЯМИ Одноструйный сверхсухой циферблат, положение считывания 45 градусов 0–30 градусов C/30–90 градусов C Вращающийся на 360 градусов регулятор, MID R100 Доступно для заказа с антимагнитной защитой Нет на складе Артикул | ||
| СЧЕТЧИК ХОЛОДНОЙ ВОДЫ GMB-1 С СОЕДИНЕНИЯМИ Мокрая шкала Multijet MID R=100, IS EN14154 Подготовлено для индуктивных модулей Доступно для заказа с возможностью дистанционного считывания Нет на складе Артикул | ||
| СЧЕТЧИК ХОЛОДНОЙ ВОДЫ GMC-8 C/W СОЕДИНЕНИЯ Multijet, суперсухой циферблат, прямое считывание, импульсный выход MID R=100, IS EN14154 Доступен для заказа с антиконденсационным циферблатом Нет на складе Артикул | ||
| СЧЕТЧИК ХОЛОДНОЙ ВОДЫ ДЛЯ ОРОШЕНИЯ Tan-X5 Тангенциальный счетчик воды Super Dry Dial Соответствует ISO4064, класс A Фланцевый PN16 С импульсным выходом по запросу | ||
| ВОДОСЧЕТЧИК WDE Горизонтальные водомеры Woltman Суперсухая шкала Соответствует ISO4064, класс A Фланцевый PN16 С импульсным выходом по запросу | ||
| ЭЛЕКТРОМАГНИТНЫЙ РАСХОДОМЕР MAG-C Степень защиты IP68 Корпус из нержавеющей стали, фланцы из углеродистой стали Доступен с футеровкой из эбанита или ПТФЭ Фланец PN16 (доступен PN10/25/40, ANSI, BS) Электроды из хастеллоя | ||
| ЭЛЕКТРОМАГНИТНЫЙ РАСХОДОМЕР MAG-C Степень защиты IP68, доступно до 2000 мм Корпус из нержавеющей стали, фланцы из углеродистой стали Доступны с футеровкой из эбанита или ПТФЭ Фланцевое соединение PN16 (доступно PN10/25/40, ANSI, BS) | ||
| ИЗЛУЧАТЕЛИ ИМПУЛЬСОВ/ИНДУКТИВНЫЕ МОДУЛИ IWM-PL3 – Устройство индуктивного излучения импульсов для GMB-1/GMDM-1 IWM-PL4 – Устройство индуктивного излучения импульсов для WDE-K50 RFM-MB1 – Проводной модуль M-Bus для многоструйные счетчики воды IWM-MB3-Inductive M-Bus проводной модуль для многоструйных счетчиков воды MB-Pulse – сигнал/преобразователь импульса в M-Bus (4 счетчика с импульсным выходом) | ||
| СОЕДИНЕНИЯ ДЛЯ СЧЕТЧИКОВ ВОДЫ Цена за пару 2 гайки 2 штуцера 2 прокладки | ||
| ИМПУЛЬСНЫЕ ПРОВОДА IMP001 — для GSD, GMDX, GMDM — IMP02 с сигналом защиты от мошенничества IMP004 — для GMB-RP, CPR-RP — IMP003 с сигналом защиты от мошенничества IMP005 — WDE-K30, Tan-X5, WDE-K40 (DN200) — IMP006 — с сигналом защиты от мошенничества IMP007 — WDE IMP008-WDE-K40, (только DN50-DN150) IMP005 IMP006 IMP007 IMP008 | ||
| Многоструйные расходомеры горячей воды | ||||
| BETA-MJ-SDC/H(5r)15 | Многоструйный расходомер горячей воды BETA. Диаметр трубы 15 мм с резьбовыми соединениями ½ дюйма BSP. Диапазон расхода: Q3 2,5 м³/ч. Корпус из латуни с эпоксидным покрытием, подходит для воды с температурой до 90°C. Все расходомеры BETA поставляются с гайками, хвостовиками и шайбами, а также подготовлены для импульсного выхода л/импульс.Дополнительные варианты импульсного выхода от 1, 10 или 100 литров/импульс доступны во время заказа. (Пожалуйста, заказывайте импульсные модули отдельно). | 57,09 фунтов стерлингов | или позвоните нам, чтобы узнать цену | |
| БЕТА-MJ-SDC/H(5r)20 | Многоструйный расходомер горячей воды BETA. Диаметр трубы 20 мм с резьбовыми соединениями ¾ дюйма BSP.Диапазон расхода: Q3 4 м³/ч. Корпус из латуни с эпоксидным покрытием, подходит для воды с температурой до 90°C. Все расходомеры BETA поставляются с гайками, хвостовиками и шайбами, а также подготовлены для импульсного выхода л/импульс. Дополнительные варианты импульсного выхода от 1, 10 или 100 литров/импульс доступны во время заказа. (Пожалуйста, заказывайте импульсные модули отдельно). | 64,26 фунтов стерлингов | или позвоните нам, чтобы узнать цену | |
| БЕТА-MJ-SDC/H(5r)25 | Многоструйный расходомер горячей воды BETA.Диаметр трубы 25 мм с резьбовыми соединениями BSP 1 дюйм. Диапазон расхода: Q3 6,3 м³/ч. Корпус из латуни с эпоксидным покрытием, подходит для воды с температурой до 90°C. Все расходомеры BETA поставляются с гайками, хвостовиками и шайбами, а также подготовлены для импульсного выхода л/импульс. Дополнительные варианты импульсного выхода от 1, 10 или 100 литров/импульс доступны во время заказа. (Пожалуйста, заказывайте импульсные модули отдельно). | 112,73 фунтов стерлингов | или позвоните нам, чтобы узнать цену | |
| БЕТА-MJ-SDC/H(5r)32 | Многоструйный расходомер горячей воды BETA.Диаметр трубы 32 мм с резьбовыми соединениями BSP 1¼ дюйма. Диапазон расхода: Q3 10 м³/ч. Корпус из латуни с эпоксидным покрытием, подходит для воды с температурой до 90°C. Все расходомеры BETA поставляются с гайками, хвостовиками и шайбами, а также подготовлены для импульсного выхода л/импульс. Дополнительные варианты импульсного выхода от 1, 10 или 100 литров/импульс доступны во время заказа. (Пожалуйста, заказывайте импульсные модули отдельно). | 121,84 фунта стерлингов | или позвоните нам, чтобы узнать цену | |
| БЕТА-MJ-SCD/H(5r)40 | Многоструйный расходомер горячей воды BETA. Диаметр трубы 40 мм с резьбовыми соединениями BSP 1½ дюйма. Диапазон расхода: Q3 16 м³/ч. Корпус из латуни с эпоксидным покрытием, подходит для воды с температурой до 90°C. Все расходомеры BETA поставляются с гайками, хвостовиками и шайбами, а также подготовлены для импульсного выхода л/импульс. Дополнительные варианты импульсного выхода от 1, 10 или 100 литров/импульс доступны во время заказа. (Пожалуйста, заказывайте импульсные модули отдельно). | 239,00 фунтов стерлингов | или позвоните нам, чтобы узнать цену | |
| Многоструйный счетчик горячей воды Варианты импульсного выхода | ||||
| MTW — ИМПУЛЬСНЫЙ ВАРИАНТ K=10 | Опция импульсного выхода подходит для расходомеров горячей воды MTW 15 и 20 мм.Один импульс на каждые 10 литров. | 28,75 фунтов стерлингов | или позвоните нам, чтобы узнать цену | |
| MTW — ИМПУЛЬСНЫЙ ВАРИАНТ K=100 | Опция импульсного выхода подходит для расходомеров горячей воды MTW 25, 32 и 40 мм. Один импульс на каждые 100 литров. | 28,75 фунтов стерлингов | или позвоните нам, чтобы узнать цену | |
Диаметры труб от ½ до 2 Резьбовые соединения BSP со встроенными фильтрами. Вариант импульсного выхода.Alexa Enabled, монитор горячей воды с питанием от Arduino
Моя старшая дочь почти подросток, и я узнал, что продолжительность горячего душа часто увеличивается до мощности нашего водонагревателя.
Запрыгнуть в душ и обнаружить, что горячая вода почти закончилась, — это леденящий душу опыт. Я спроектировал и изготовил монитор горячей воды для измерения расхода горячей воды и температуры воды, необходимой для аппроксимации состояния нагрева моего водонагревателя.
Теперь у меня есть Alexa Skill, и я могу спросить: «Как долго я могу принимать душ?»
Приступая к работеВ этом проекте много компонентов и элементов, которые необходимо правильно настроить. Код автоматически настраивается, когда это возможно, но это не всегда возможно.Код в настоящее время настроен для работы с электрическим водонагревателем и сообщает значения в галлонах. Можно вносить коррективы для размещения газовых нагревателей, а также сообщать значения в метрических единицах.
ЭлектроникаЯ настоятельно рекомендую сначала собрать это на макетной плате для тестирования, а затем подключить на макетной плате. Если у вас нет платы для Wemos D1 Mini, вы можете легко использовать любую стандартную макетную плату, урезанную до нужного размера.
Большинство соединений заземлены и Vcc (3.3в) соединения. Каждый из трех компонентов также имеет резистор.
Wemos D1 Mini идеально подходит для таких небольших проектов.
Расходомер
Расходомер поставляется с гнездовым разъемом JST.
Я обнаружил, что самый простой способ проверить это на макетной плате — припаять несколько штырьков к штекерному разъему JST для легкого подключения к макетной плате. Резистор на 100 Ом используется для замыкания контакта данных на землю.
В характеристиках указано, что расходомер рассчитывает на 5 вольт, но надежно работает на 3.3 вольта. Вы можете (осторожно) пропустить через датчик воду из крана для проверки, но продувка датчика отлично подходит для генерации тестовых данных.
Датчики температуры
Мы используем два идентичных датчика температуры для измерения температуры воды на входе и выходе из вашего водонагревателя. Вам нужно будет заранее измерить расположение датчиков, чтобы знать, какой длины должны быть провода.
Эти датчики MAX31820 являются датчиками 1-Wire и подключаются к тем же контактам на Arduino.
Резистор 4,74 кОм связывает вывод данных датчика температуры с высоким уровнем. Устройства 1-Wire могут использовать питание от контакта данных, но я все равно подал питание на контакты питания.
Датчик температуры. Обратите внимание на входные и выходные провода, идущие к следующему датчику.
Индикатор состояния Neopixel
Индикатор состояния Neopixel поможет указать на проблемы с Wi-Fi-соединением. Вы увидите, как он меняет цвет при подключении, и если ему не удастся сообщить значения, он изменит цвет, чтобы помочь вам понять, что происходит.
Здесь подойдет любой Neopixel. Я использовал один пиксель из полосы, оставшейся от предыдущего проекта, но вы можете использовать любой другой форм-фактор, и он будет работать нормально.
Не забудьте использовать резистор 330 Ом на выводе данных. Соединение было достаточно коротким, поэтому я просто использовал резистор в качестве провода для передачи данных!
Если вы не хотите тратиться на неопиксель, вы можете оставить его или изменить код и заменить его простым светодиодом.
Индикатор состояния Neopixel светит сквозь корпус.
Установка расходомера
Установка расходомера потребует регулировки труб подачи воды, но не требует общих навыков сантехника.
Устанавливаем датчик на трубу подачи воды. Эта труба обычно будет холоднее, когда течет горячая вода. При этом не оставляйте расходомер подключенным к микроконтроллеру. Существует риск попадания брызг воды на доску и возникновения проблем.
Перед отсоединением существующих трубных соединений обязательно выключите водонагреватель и ОТКЛЮЧИТЕ ПОДАЧУ ВОДЫ.Можно перекрыть весь дом, или просто перекрыть подачу воды на горячую воду, если у вас там есть вентиль. Даже при отключенной воде из соединения будет вытекать некоторое количество воды. В зависимости от вашей сантехники это может быть несколько галлонов или больше. Имейте под рукой несколько полотенец и небольшое ведро или пластиковую ванну для сбора воды. Ослабляя соединение, не развязывайте его до конца, пока не перестанет вытекать вода. Я «останавливал» его несколько раз, затягивая соединение, а затем опорожняя пластиковый лоток.Часть этой воды может быть горячей, если во время слива вода проталкивается назад через нагреватель горячей воды.
Если вода слишком горячая, дайте ей несколько часов, чтобы вода остыла, прежде чем продолжить.
Следите за стрелкой и установите расходомер в правильном направлении.
Отвинтите один конец, затем навинтите счетчик на конец старой трубы. Убедитесь, что вы выбрали правильное направление потока для расходомера. Снаружи есть стрелка, указывающая правильное направление потока.Прикрутите новый участок гибкой трубы к концу датчика, а затем обратно к трубе, от которой вы его отсоединили ранее. Вам нужно будет использовать гаечные ключи, чтобы затянуть соединение, но не затягивайте их слишком сильно. Резиновые прокладки на концах каждой трубы будут сжиматься, образуя водонепроницаемое уплотнение.
Вам нужно будет согнуть гибкие медные трубы, чтобы установить их на место. Идите медленно и будьте осторожны, чтобы не помять трубу. Если вы согните трубу слишком туго, вам придется заменить эту трубу, иначе возникнет утечка воды.Вы можете убедиться, что вы делаете эту установку в часы, когда открыт хозяйственный магазин, на случай, если вам понадобится еще одна труба.
Когда все соединения выполнены, медленно снова включите воду. Вы услышите, как течет вода, чтобы заменить слитую воду, но вода не должна вытекать ни из одного из ваших соединений. Если есть утечка воды, выключите воду и затяните соединение.
Полностью установлен. Обратите внимание на перекрытие воды, использованное при установке расходомера.
Настройка AWS LambdaКак для Lambda, так и для шлюза API вам потребуется учетная запись разработчика AWS. Вы можете начать работу бесплатно, а ограниченное использование относится к бесплатному уровню. Получите свою учетную запись и войдите в консоль AWS по адресу (https://aws.amazon.com/)
. Нам понадобятся две лямбда-функции: HotWater_Update для получения новых данных с устройства и HotWater_Alexa для ответа Alexa. Запросы. Код для обеих этих функций находится в репозитории кода.Каждая папка в каталоге кода awslambda содержит файл lambda_function.py с исходным кодом и zip-файл.
Лучше всего загрузить Zip-файл, так как зависимости упакованы вместе с исходным кодом. После загрузки вы сможете просматривать и редактировать исходный код с помощью онлайн-редактора.
- Войти в консоль AWS
сделать следующее дважды, один раз для
7 Hotwater_Update и Hotwater_alexa :2- Назовите функцию: Hotwater_Update
- Роль IAM: Создайте новую роль IAM
- Имя роли: HotWater_Update
- Теперь выберите HotWater_Update в разделе Существующая роль
- . Теперь ваша новая функция будет отображаться.
- В разделе «Тип ввода кода» выберите «Загрузить файл .ZIP» и выберите соответствующий zip-файл для функции из репозитория кода.
- Нажмите кнопку «Сохранить» (вверху справа)
- Теперь вы можете просмотреть и обновить код.
HotWater_Alexaимеет несколько переменных конфигурации, которые вам может потребоваться обновить. Отредактируйте их, а затем снова нажмите кнопку «Сохранить».
В функции HotWater_Alexa скопируйте и вставьте ARN функции.Вы найдете его в правом верхнем углу страницы, и он выглядит как arn:aws:lambda:us-east-1:000000000:function:HotWater_Alexa . Это понадобится вам позже при настройке Alexa Skill.
- Теперь ваши функции загружены, но сначала нам нужно добавить некоторые разрешения. Перейдите в раздел «Управление идентификацией и доступом» (IAM) консоли AWS.
- Сначала щелкните Политики в левом меню.
- Нажмите «Создать политику», затем перейдите на вкладку «JSON».
- Скопируйте и вставьте содержимое файла CloudWatchMetricAccessIAMPolicy.json .
- Нажмите Review Policy и назовите ее «
CloudWatch_Full_Metric_Access»
Далее нам нужно предоставить нашим новым ролям доступ к этой политике.
- Нажмите «Роли» в левом меню, и вы должны увидеть свои роли
HotWater_UpdateиHotWater_Alexaв списке.
- Нажмите на каждый, затем на Прикрепить политику.
- Измените фильтр на «Управляется клиентом», и вы увидите свою политику
CloudWatch_Full_Metric_Access.
- Установите флажок и щелкните Присоединить политику.
Шлюз API
Мы будем использовать шлюз API AWS, чтобы позволить нашему микроконтроллеру отправлять обновления данных через HTTPS.
- Перейдите к шлюзу API в консоли AWS.
- Нажмите «Создать API», затем «Импорт из Swagger»
- Скопируйте и вставьте содержимое
HotWaterAPI-swagger.yamlв текстовое поле и нажмите «Импорт».
- Щелкните POST в разделе /HotWater_Update.
- Тип интеграции: Lambda Function
- Установите флажок Use Lambda Proxy Integration
- Выберите us-east-1 или любой другой регион, в котором вы создали свои функции Lambda. . Это должно выполняться автоматически.
. Это должно выполняться автоматически.- Нажмите «Сохранить», затем «ОК», когда вас попросят подтвердить добавление разрешения для лямбда-функции.
- В меню Действия выберите Развернуть API.
- Этап развертывания: [Новый этап]
- Скопируйте URL-адрес вызова и сохраните его на будущее. Вам нужно будет обновить код Arduino с помощью этого URL-адреса.
Мы создадим специальный ключ API для вызова этого API. Это предотвращает вызов этого метода API кем-либо еще.
- Щелкните Ключи API в меню слева.
- Нажмите «Действия», затем «Создать ключ API».
- Нажмите «Показать после ключа API», а затем скопируйте и сохраните ключ API для дальнейшего использования. Вам нужно будет обновить код Arduino с этим значением.
3D-печать
В файлы проекта входит напечатанный на 3D-принтере корпус для электроники и несколько зажимов для крепления датчиков температуры к входным и выходным трубам.
Это не обязательно для правильного функционирования проекта, но делает его красивым. Во время тестирования вы можете просто прикрепить датчики температуры к трубам синим малярным скотчем и даже прикрепить электронику к стене.Если вы используете плату, отличную от WeMos D1 Mini, вам необходимо изменить корпус, чтобы он подходил.
Вы можете использовать любую нить накаливания, хотя полупрозрачные нити лучше всего отображают индикатор состояния. Я использовал синюю полупрозрачную нить, потому что это единственный полупрозрачный вариант, который у меня был в публичной библиотеке, где я распечатывал футляр и зажимы.
Код Arduino
Вам потребуется Arduino IDE (https://www.arduino.cc/en/Main/Software)
Вам также потребуется установить дополнительные конфигурации платы.Вы можете получить их, открыв «Файл» > «Настройки» и добавив это в URL-адреса диспетчера дополнительных плат:
http://arduino.esp8266.com/stable/package_esp8266com_index.
json
Откройте файл hotwater-arduino.ino и обновите Следуя информация
- Обновление Appingway Tounds 5
- Обновление Wi-Fi SSID и пароль
- Обновление мощности и эффективность
- Обновление Appitway Access 2009052
Подключитесь в Wemos D1 Mini, выберите правильный порт и загрузить.
Alexa Skill
Вам потребуется создать новый Alexa Skill в консоли разработчика Amazon (https://developer.amazon.com/alexa/console/ask). Обратите внимание, что это отличается от консоли AWS.
- Назовите его HotWater и нажмите «Далее».
- Выберите «Пользовательская модель» и нажмите кнопку «Создать навык».
- В разделе Модель взаимодействия слева выберите Редактор JSON. Перетащите файл
AlexaSkillInteractionModel.jsonв поле или скопируйте и замените отображаемый JSON содержимым файла.
- Нажмите «Сохранить модель», затем «Построить модель». Строительство займет несколько минут.
Строительство займет несколько минут.- Выберите Конечная точка в меню слева и выберите AWS Lambda ARN.
- Скопируйте и вставьте ARN из лямбда-функции
HotWater_Alexa, которую вы создали ранее.
Используй!
К этому моменту вы должны быть готовы к работе! Используйте свое устройство Echo или мобильное приложение и попробуйте доступные команды.
Навык называется «Горячая вода», поэтому начните со слов «Алекса, открой горячую воду». и Т. Д.
- Сколько мы использовали за последние 3 дня/17 минут/3 часа/и т.д.
Для быстрого вопроса вы можете просто дать ему одну фразу, например:
«Алекса, спроси горячую воду, как долго я могу принимать душ» Это даст вам немедленный ответ, а затем выход из навыка.
Этот проект использует AWS CloudWatch для хранения данных для собственного использования. Для дополнительного удовольствия вы можете войти в консоль AWS и просмотреть графики, которые она использует, в консоли CloudWatch.
Высококачественный измеритель температуры воды — Alibaba.com
Получите нужный тип измерителя температуры воды на Alibaba.com. Они помогают в измерении жара или холода тела. Измеритель температуры воды дает математическое представление температуры в таких единицах, как Цельсий, Кельвин и Фаренгейт. Их помещают в контакт с телом, чтобы дать точные показания. Использование измерителя температуры воды является основным продуктом в производственной, исследовательской и медицинской промышленности. Они бывают разных конструкций и моделей эксплуатации. измеритель температуры воды длинны и имеют удобную форму, обеспечивающую простоту использования. Эти инструменты чувствительны и имеют наконечники, которые обнаруживают изменения температуры предметов или людей. Измеритель температуры воды имеет прозрачное стекло для получения четких показаний. Они просты в использовании и понимании, и они четко откалиброваны.
У них есть специальные жидкости, которые помогают им работать. Измеритель температуры воды жидкости видны, что обеспечивает их четкую видимость невооруженным глазом.Жидкость использует тепловое расширение и равномерно поднимается или опускается. Эти функции обеспечивают точность при чтении. Тепловая жидкость должна иметь низкую температуру замерзания, чтобы давать эффективные показания.
Выберите из широкого ассортимента подлинных измерителей температуры воды на Alibaba.com у проверенных продавцов. Эти инструменты дешевы, что делает их экономичными. Инструмент надежен и прослужит долго. Измеритель температуры воды устойчив к царапинам, имеет высокий уровень точности и легко калибруется.Измеритель температуры воды легко читается и безопасен в использовании благодаря функциям удаленного измерения.
Alibaba.com предлагает большой выбор измерителей температуры воды вариантов по удивительным ценам.
