Счетчики горячей воды многотарифные АРХИМЕД

Применение

Счетчики горячей воды многотарифные АРХИМЕД (далее - счетчики) предназначены для измерения объёма и температуры горячей воды, протекающей по напорному трубопроводу в системе горячего водоснабжения, с дальнейшим распределением потреблённой горячей воды, в зависимости от её температуры, к соответствующим тарифным регистрам.

Подробное описание

Счетчики состоят из модуля крыльчатого, датчика температуры, электронного модуля, конструктивно выполнен в виде моноблока.

Принцип действия счетчика состоит в следующем: вода, поступая в крыльчатый модуль, вращает турбину. Количество оборотов турбины пропорционально объёму воды, которая протекает через модуль крыльчатый, преобразуется в цифровой сигнал и заносится в регистр «Вода» (общий потреблённый объём воды). Одновременно измеряется температура воды и в зависимости от её значения, часть общего объёма воды заносится в один из тарифных регистров «<40 оС», «40-45 оС», «45-49 оС», «>50 оС».

Счетчик также выполняет дополнительные сервисные функции: расчет общего скорректированного объёма горячей воды по результатам обработки данных тарифных регистров с учетом соответствующих температурных коэффициентов с дальнейшим занесением результатов в регистр «Подогрев», и регистрацию времени влияния направленного магнитного поля, созданного постоянным магнитом.

Электронный модуль оснащен инфракрасным портом для дистанционной передачи измерительной информации на внешние устройства.

Счетчик имеет цифровое счетное устройство для индикации результатов измерения.

Внешний вид счетчика приведен на рисунке 1.

Место для нанесения знака утверждения типа

При выпуске из производства, периодической поверке и поверке после ремонта счетчик пломбируется с целью избежания несанкционированного доступа к органам регулировки счетчика. Место установки пломбы предусмотрено на кольце (зажиме) в виде специального отверстия.

Место крепления пломбы с оттиском поверительного клейма

Рисунок 2 - Место пломбировки счетчика поверителем

ПО

Электронный модуль имеет встроенное программное обеспечение (ПО)

Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией прибора. Внесение изменений в данные, содержащие результаты измерений, функционально невозможно. Класс защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные

Значение

Идентификационное наименование ПО

АВТЕХ.687251.002 И1

Номер версии (идентификационный номер) ПО

8.02

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

F7F9

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

Таблица 2 - Основные технические и метрологические характеристики

Наименование характеристики

Нормированные значения характеристик для счетчика

Объёмный расход воды, м /ч номинальный (Qn )

1,5

максимальный (Qmax )

3,0

при вертикальной установке минимальный (Qmin )

0,06

переходной (Qt )

0,15

при горизонтальной установке минимальный (Qmin )

0,03

переходной (Qt)

0,12

Номинальный диаметр DN

15

Пределы допускаемой относительной погрешности при измерении объёма воды в интервале объёмного расхода, %

от Qmin (включительно) до Qt;

± 5

от Qt (включительно) до Qmax (включительно).

± 3

Диапазон измерения температуры воды, °С

от 5 до 90

Пределы допускаемой абсолютной погрешности при измерении температуры в °С в интервалах температур:

от 5 до 35 оС,

±2

от 35 (включительно) до 55 оС (включительно),

± 0,5

от 55 до 90 оС,

±2

Ёмкость цифрового показывающего устройства счётчика при индикации:

- потреблённого объёма воды, м3

99999,9999

- суммарно скорректированного объёма воды, м3

99999,9999

- температуры горячей воды, С

99,9

-время воздействия магнита, во время воздействия внешнего постоянного магнитного поля, ч

999999, 99

Цена единицы наименьшего разряда цифрового показывающего устройства счетчика при индикации:

- потребленного объёма воды, м3

0,0001

- суммарного скорректированного объёма воды, м3

0,0001

- температуры горячей воды, С

0,1

- время воздействия магнита, ч

0,01

Соединение резьбовое

G 3/4

Наименование характеристики

Нормированные значения характеристик для счетчика

Г абаритные размеры, не более

-    длина без монтажных штуцеров, мм

-    высота, мм

-    ширина, мм

110

85

82

Масса без монтажных штуцеров, не более, кг

0,55

Потеря давления при Qmax, не более, МПа

0,1

Номинальное избыточное давление воды, МПа

1

Максимальная температура воды, оС

90

Электропитание счетчика

вмонтированная батарея ^ АА с номинальным напряжением 3,6 В, ёмкостью 1,2 А/ч, без замены не менее 6 лет

Климатические условия эксплуатации

-    температура окружающего воздуха, С

-    относительная влажность, %

от 5 до 50; до 80 при температуре 35 оС;

Средний срок эксплуатации, не менее

12 лет

Утвержденный тип

наносится печатным способом на титульный лист руководства по эксплуатации и на этикетку, размещенную под прозрачным кожухом электронного модуля счетчика (Рисунок 1).

Комплект

Комплект поставки счетчика соответствует таблице 3 Таблица 3

Наименование и условное обозначение

Количество

1

2

Счетчик горячей воды многотарифный АРХИМЕД

1

Руководство по эксплуатации

1

Пробка винтовая

2

Крышка защитная

1

Упаковка

1

Информация о поверке

осуществляется по документу АВТЕХ.423316.001 РЭ «Счетчик горячей воды многотарифный АРХИМЕД. Руководство по эксплуатации» (раздел 3.2. Поверка), согласованному ННЦ «Институт метрологии» 30 декабря 2014 г.

Основные средства поверки представлены в таблице 4. Таблица 4

Наименование, тип

Основные метрологические и технические характеристики

1

2

установка проливная

диапазон измерения от 0,33 до 3,5 м3/ч, границы допускаемой относительной погрешности ±0,5%

термометр стеклянный ртутный ТЛС-4

диапазон измерений от 0 до 55 оС, цена деления 0,1 оС

Методы измерений

Методика измерений приведена в документе «АВТЕХ.423316.001 РЭ. Счетчик горячей воды многотарифный АРХИМЕД. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к счетчикам горячей воды многотарифным АРХИМЕД

ТУ У 33.2-37069047-001:2010 «Счетчик горячей воды многотарифный АРХИМЕД. Технические условия».

www.kip-guide.ru

Госреестр счетчика Архимед

Приложение к свидетельству № 60538
об утверждении типа средств измерений

Лист № 1
Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики горячей воды многотарифные АРХИМЕД
Назначение средства измерений
Счетчики горячей воды многотарифные АРХИМЕД (далее - счетчики) предназначены
для измерения объёма и температуры горячей воды, протекающей по напорному трубопроводу в системе горячего водоснабжения, с дальнейшим распределением потреблённой горячей
воды, в зависимости от её температуры, к соответствующим тарифным регистрам.
Описание средства измерений
Счетчики состоят из модуля крыльчатого, датчика температуры, электронного модуля,
конструктивно выполнен в виде моноблока.
Принцип действия счетчика состоит в следующем: вода, поступая в крыльчатый модуль,
вращает турбину. Количество оборотов турбины пропорционально объёму воды, которая протекает через модуль крыльчатый, преобразуется в цифровой сигнал и заносится в регистр
«Вода» (общий потреблённый объём воды). Одновременно измеряется температура воды и в
зависимости от её значения, часть общего объёма воды заносится в один из тарифных регистров «<40 оС», «40-45 оС», «45-49 оС», «≥50 оС».
Счетчик также выполняет дополнительные сервисные функции: расчет общего скорректированного объёма горячей воды по результатам обработки данных тарифных регистров с
учетом соответствующих температурных коэффициентов с дальнейшим занесением результатов в регистр «Подогрев», и регистрацию времени влияния направленного магнитного поля,
созданного постоянным магнитом.
Электронный модуль оснащен инфракрасным портом для дистанционной передачи измерительной информации на внешние устройства.
Счетчик имеет цифровое счетное устройство для индикации результатов измерения.

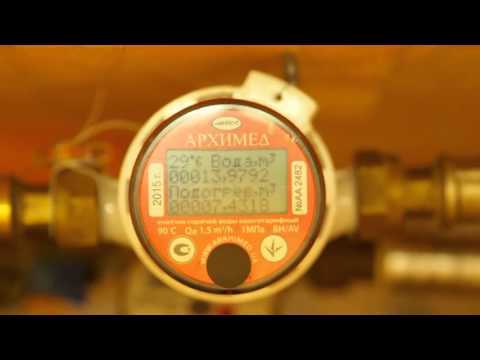

Внешний вид счетчика приведен на рисунке 1.

Место для нанесения знака утверждения
типа
Рисунок 1 – Внешний вид счетчика горячей воды многотарифного АРХИМЕД

Лист № 2
Всего листов 5
При выпуске из производства, периодической поверке и поверке после ремонта счетчик пломбируется с целью избежания несанкционированного доступа к органам регулировки
счетчика. Место установки пломбы предусмотрено на кольце (зажиме) в виде специального
отверстия.

Место крепления пломбы с оттиском
поверительного клейма
Рисунок 2 – Место пломбировки счетчика поверителем
Программное обеспечение
Электронный модуль имеет встроенное программное обеспечение (ПО)
Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией прибора. Внесение изменений в данные, содержащие результаты измерений, функционально невозможно. Класс
защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий»
в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
(контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового идентификатора ПО

АВТЕХ.687251.002 И1
8.02
F7F9
CRC-32

Лист № 3
Всего листов 5
Метрологические и технические характеристики
Основные технические и метрологические характеристики счетчика представлены в таблице 2.
Таблица 2 - Основные технические и метрологические характеристики
Наименование характеристики
Нормированные значения
характеристик для счетчика
3
Объёмный расход воды, м /ч
1,5
номинальный (Qn )
3,0
максимальный (Qmax )
при вертикальной установке
минимальный (Qmin )
переходной (Qt )
при горизонтальной установке
минимальный (Qmin )
переходной (Qt)
.
Номинальный диаметр DN
Пределы допускаемой относительной погрешности
при измерении объёма воды в интервале объёмного
расхода, %
от Qmin (включительно) до Qt;
от Qt (включительно) до Qmax (включительно).
Диапазон измерения температуры воды, ºС
Пределы допускаемой абсолютной погрешности при
измерении температуры в ºС в интервалах температур:
от 5 до 35 оС,
от 35 (включительно) до 55 оС (включительно),
от 55 до 90 оС,
Ёмкость цифрового показывающего устройства счётчика при индикации:
- потреблённого объёма воды, м3
- суммарно скорректированного объёма воды, м3
- температуры горячей воды, оС

-время воздействия магнита, во время воздействия
внешнего постоянного магнитного поля, ч
Цена единицы наименьшего разряда цифрового показывающего устройства счетчика при индикации:
- потребленного объёма воды, м3
- суммарного скорректированного объёма воды, м3
- температуры горячей воды, оС
- время воздействия магнита, ч
Соединение резьбовое

0,06
0,15

0,03
0,12
15

±5
±3
от 5 до 90

±2
± 0,5
±2

99999,9999
99999,9999
99,9
999999, 99

0,0001
0,0001
0,1
0,01
G 3/4

Лист № 4
Всего листов 5
Наименование характеристики

Нормированные значения
характеристик для счетчика

Габаритные размеры, не более
- длина без монтажных штуцеров, мм
- высота, мм
- ширина, мм
Масса без монтажных штуцеров, не более, кг
Потеря давления при Qmax, не более, МПа
Номинальное избыточное давление воды, МПа

110
85
82
0,55
0,1
1

Максимальная температура воды, оС
Электропитание счетчика

90
вмонтированная батарея ½ АА
с номинальным напряжением 3,6 В,
ёмкостью 1,2 А/ч,
без замены не менее 6 лет

Климатические условия эксплуатации
- температура окружающего воздуха, оС
- относительная влажность, %
Средний срок эксплуатации, не менее

от 5 до 50;
до 80 при температуре 35 оС;
12 лет

Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и на этикетку,
размещенную под прозрачным кожухом электронного модуля счетчика (Рисунок 1).
Комплектность средства измерений
Комплект поставки счетчика соответствует таблице 3
Таблица 3
Наименование и условное обозначение
1
Счетчик горячей воды многотарифный
АРХИМЕД
Руководство по эксплуатации
Пробка винтовая
Крышка защитная
Упаковка

Количество
2
1
1
2
1
1

Поверка
осуществляется по документу АВТЕХ.423316.001 РЭ «Счетчик горячей воды многотарифный
АРХИМЕД. Руководство по эксплуатации» (раздел 3.2. Поверка), согласованному ННЦ
«Институт метрологии» 30 декабря 2014 г.
Основные средства поверки представлены в таблице 4.
Таблица 4
Наименование, тип
Основные метрологические и технические характеристики
1
2
установка проливная

диапазон измерения от 0,33 до 3,5 м3/ч, границы допускаемой относительной погрешности ±0,5%
термометр стеклянный ртутный диапазон измерений от 0 до 55 оС, цена деления 0,1 оС
ТЛС-4

Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «АВТЕХ.423316.001 РЭ. Счетчик горячей
воды многотарифный АРХИМЕД. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам горячей воды многотарифным АРХИМЕД
ТУ У 33.2-37069047-001:2010 «Счетчик горячей воды многотарифный АРХИМЕД. Технические условия».
Изготовитель
Общество с ограниченной ответственностью «АВТЕХ-А» (ООО «АВТЕХ-А»)
Юридический адрес:
49000, Украина, г. Днепропетровск, ул. Донецкое шоссе, 121/97
Почтовый адрес: 61074, Украина, Харьков, пр-кт. Ленина, 60
телефон +38057 717 50 50, телефон/факс +38057 717 50 50
e-mail: [email protected], адрес в Интернет: www.arkhimed.ua
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66
E-mail: [email protected], www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии

С.С. Голубев
М.п.

« ___ » _____________ 2015 г.

freedocs.xyz

Счетчики воды: как выбрать?

Сегодня установка счетчиков учета воды стала необходимостью. Если вы попробуете рассчитать фактический расход воды, то убедитесь, что он значительно ниже того, который оплачивается по общему нормативу, поэтому платить по счетчику намного выгоднее. Главную роль в сокращении расходов играет счетчик горячей воды, потому что плата за подогрев воды составляет существенную часть коммунальных платежей. Выясним, какие счетчики учета воды лучше выбрать, чтобы начать экономить.

Виды счетчиков

Постараемся разобраться в классификациях водомеров, чтобы понять, какой из них лучше выбрать для установки в квартире.

Водосчетчики могут быть предназначены для холодной или горячей воды. Они имеют одинаковый принцип работы и отличаются материалами, из которых они изготовлены. Прибор для холодной воды рассчитан на температуру в пределах 40 °С, для горячей – на температуру до 150 °С.

По принципу действия счетчики делятся на:

  • механические – имеют связанную с механизмом подсчета крыльчатку или турбину, которая приводится в движение водяным потоком;
  • электронные – помимо крыльчатки, имеют специальное устройство, которое при вращении водяной струей передает электросигналы в блок суммирования.

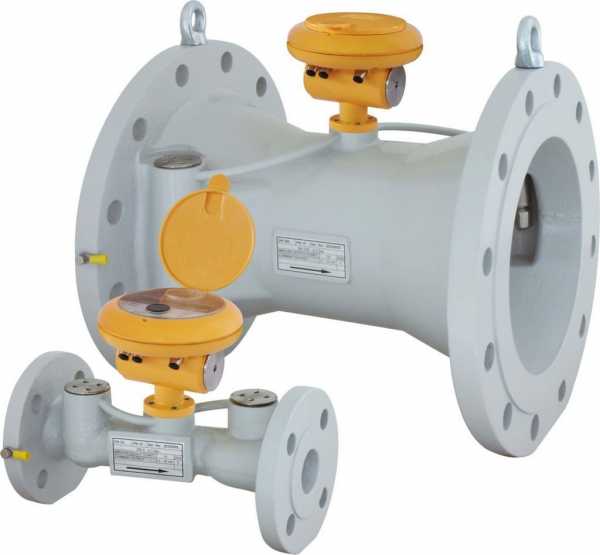

Выделяют также вихревые, электромагнитные и ультразвуковые водомеры, которые в быту обычно не используются. Разберемся, в какой ситуации лучше выбрать механический, а в какой – электронный прибор.

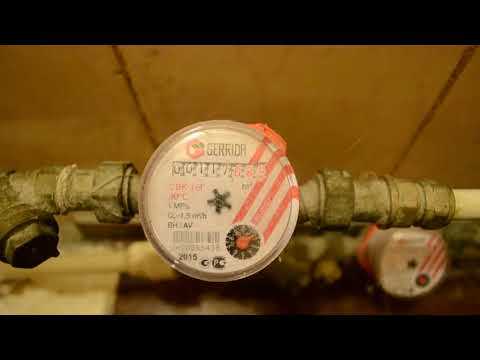

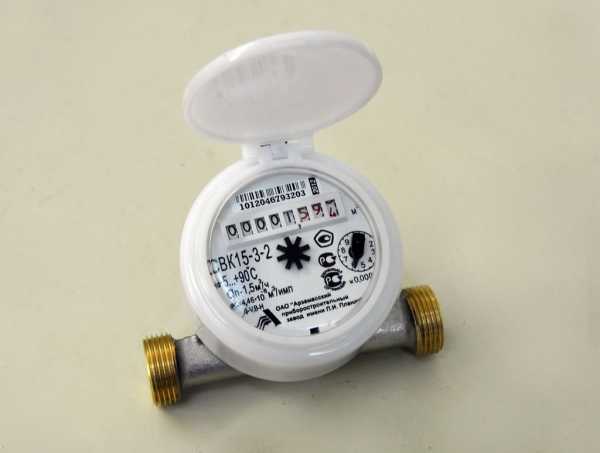

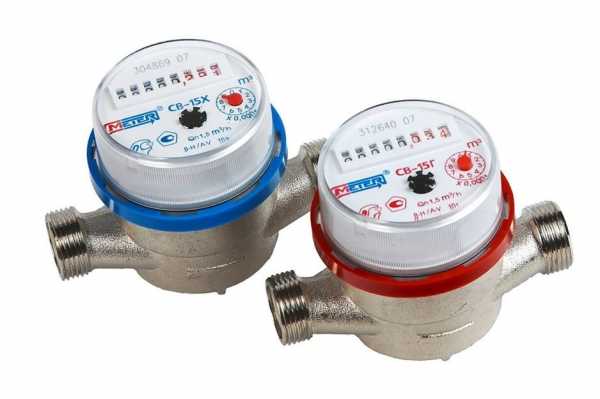

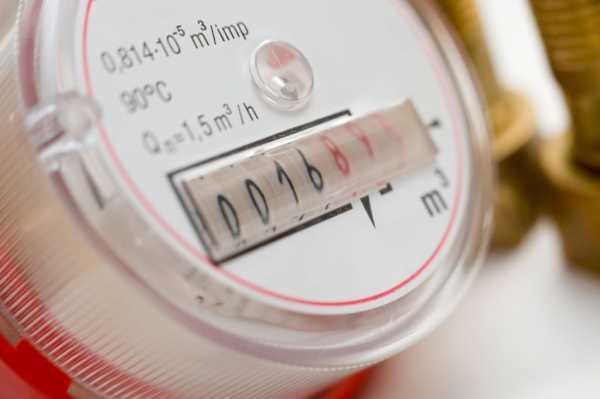

Механические счетчики воды

Для учета расхода воды в квартирах чаще всего устанавливаются механические водосчетчики.

Достоинства:

  • небольшой размер;
  • низкая стоимость;
  • достаточно высокая точность измерений;
  • надежность и ремонтопригодность;
  • энергонезависимость;
  • длительный срок службы – в среднем 12 лет.

Недостатки:

  • чувствительность к воздействию магнитного поля;
  • постепенный износ и засорение лопастей, влияющие на достоверность показаний.

Чтобы выбрать прибор, подходящий под конкретные условия, нужно знать о разновидностях механических устройств.

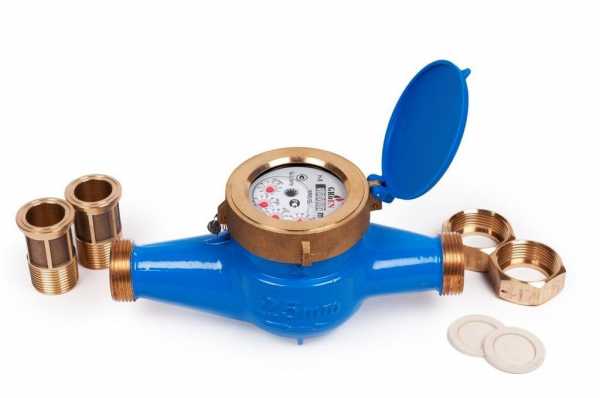

  • Крыльчатые и турбинные. Крыльчатые можно устанавливать на трубы с диаметром Ду 20, Ду 25, Ду 32, Ду 40, турбинные – на трубы большего диаметра, начиная с Ду 50 и заканчивая Ду 200 (Ду – диаметр условного прохода трубы). В условиях квартиры обычно используются бытовые крыльчатые счетчики.

  • С сухими и мокрым типом действия. В «мокрых» устройствах счетный механизм находится в воде, поэтому реагирует на степень засоренности потока и имеет меньший срок годности. Чтобы продлить срок жизни такого прибора, перед ним следует установить фильтр. У «сухих» приборов этот механизма расположен за перегородкой, поэтому не подвержен воздействию загрязнений и температур. Срок службы такого прибора больше, но и цена соответственно выше.

  • Одноструйные и многоструйные. В многоструйных водосчетчиках поток воды, перед тем как попасть на лопасть, разбивается на несколько струй. Такие счетчики лучше одноструйных из-за более высокой точности показаний, но стоят они дороже.

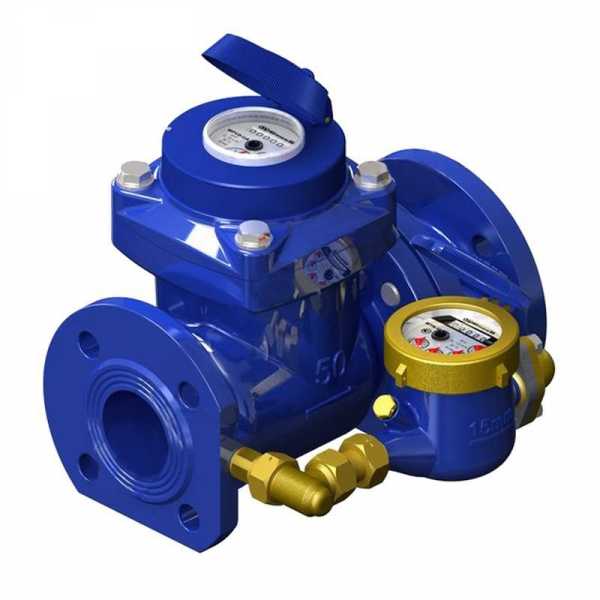

Отдельно можно упомянуть комбинированные водомеры, сочетающие в себе крыльчатые и турбинные устройства, расположенные на параллельных отводках. При низком напоре поток в комбинированном приборе идет через крыльчатку, при его возрастании клапан перекрывается, и жидкость движется через другую отводку с турбиной. Комбинированные счетчики используются в условиях значительного изменения объемов потребления воды.

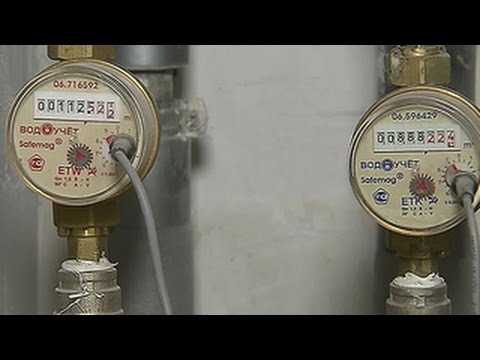

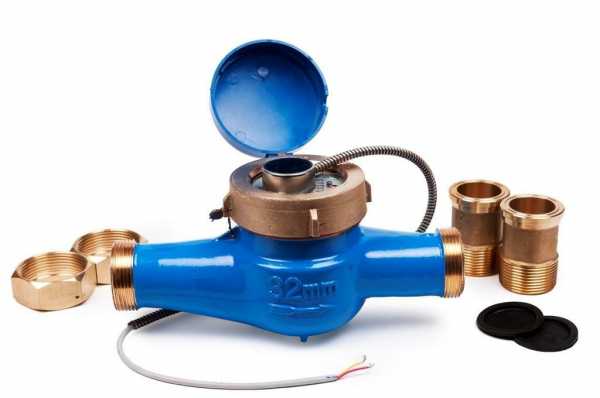

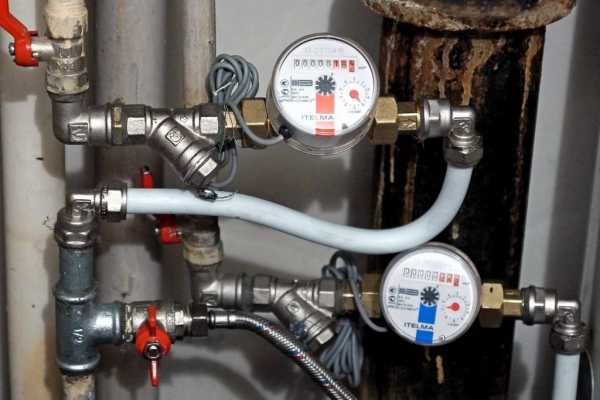

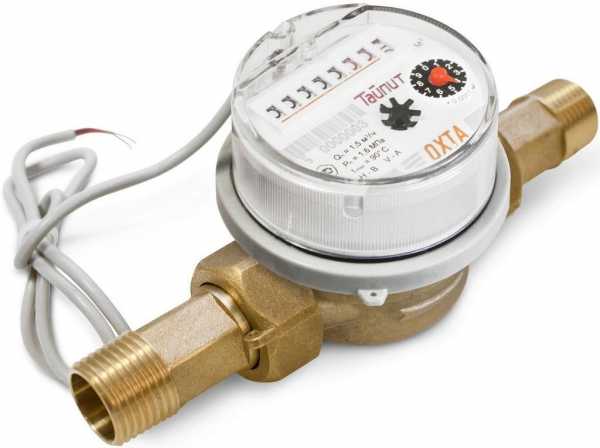

Счетчики с импульсным выходом

Вышеперечисленные виды приборов могут оборудоваться модулем импульсного выхода, преобразующего показания в электрический сигнал, поступающий на регистрирующее устройство, которое может находиться на любом расстоянии от точки потребления воды. Это значит, что «умный» счетчик воды с импульсным выходом позволяет разместить дисплей для снятия показаний в удобном месте, а счетчик горячей воды с термодатчиком и импульсным выходом помогает дополнительно экономить средства.

Как это работает? После открытия горячего крана вода, нагретая до высокой температуры, поступает не сразу. Иногда для получения действительно горячей воды требуется сливать ее в течение длительного времени. Обычный счетчик все это время будет фиксировать расход горячей воды. Счетчик с импульсным выходом и термодатчиком определяет температуру воды – пока вода холодная, импульсы фиксирует сумматор холодной воды, объем расхода горячей воды начинает подсчитываться только тогда, когда она нагревается до нужной температуры. Поскольку тариф на холодную воду значительно ниже тарифа на горячую, выбрать счетчик с импульсным выходом в целях экономии средств будет более чем целесообразно. В недалеком будущем при создании автоматических систем учета именно приборы с импульсным выходом будут наиболее востребованы.

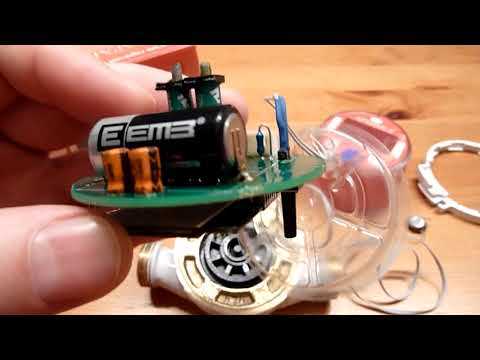

Бытовые электронные счетчики воды

Главным конкурентом механического водосчетчика является электронный прибор учета.

Достоинства электронного устройства:

  • высокая точность показаний;
  • возможность вертикальной и горизонтальной установки;
  • удобство считывания показаний;
  • простой демонтаж для поверки – механическая часть остается на месте, на поверку сдается верхний модуль;
  • большой интервал между поверками – до 10 лет.

Недостатки:

  • высокая стоимость;
  • потребность в источнике питания.

Наибольший интерес представляют многотарифные электронные приборы учета воды, такие как Архимед и ЛВ 4T.

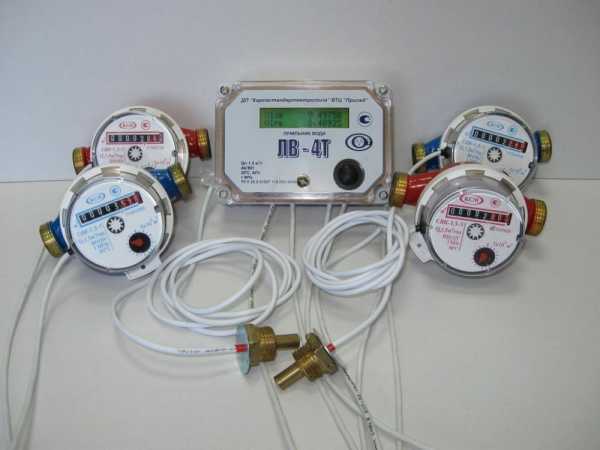

Четырехтарифный счетчик ЛВ 4T, состоящий из крыльчатого модуля, термодатчика и электронного модуля позволяет рассчитать реальное количество потребляемой горячей воды. В зависимости от ее температуры значение объема заносится в одну из четырех тарифных ячеек:

  • ниже 40 °С – вода, по сути, не является горячей, плата за подогрев отсутствует;
  • от 40 до 44,9 °С – оплачивается 70% от тарифа;
  • от 45 до 49,9 °С – 90%;
  • выше 50 °С – 100%.

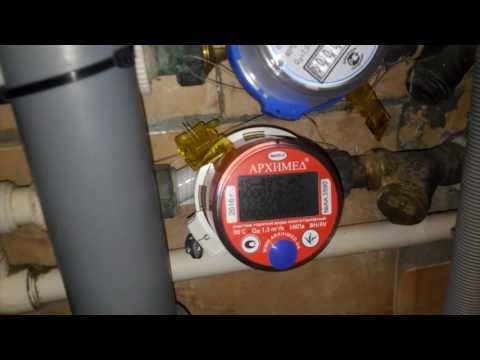

Многотарифный водостчетчик Архимед, аналог ЛВ 4T, представлен несколькими моделями и может быть четырехтарифным и двухтарифным. Двухтарифный Архимед посчитает как горячую только ту воду, температура которой превышает 40 °С. Если температура воды из горячего крана ниже, то Архимед учитывает ее как холодную. В ситуациях, когда температура воды из горячего крана не соответствует заявленной, такие счетчики, как Архимед и ЛВ 4T, окупают себя за короткий срок и позволяют сократить расходы на оплату услуг ЖКХ.

Сертификация и поверка

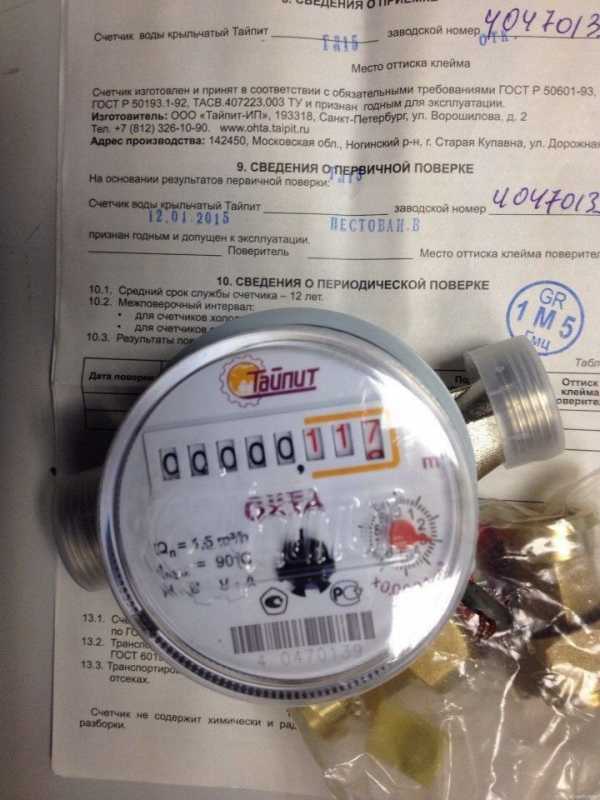

При выборе расходомера желательно изучить сопроводительные документы, в которых должны быть указаны:

  • регистрационный номер прибора;
  • дата изготовления и первичной заводской поверки;
  • срок годности;
  • сроки гарантии;
  • рекомендуемые сроки между поверками.

Внимание! Стандартные сроки периодической поверки составляют 4 года для устройства учета горячей воды, 6 лет – для холодной.

Имейте в виду, что поверка не относится к техобслуживанию прибора и к его ремонту. Процедура поверки необходима для подтверждения точности показаний устройства, является обязательной и проводится за счет владельца счетчика.

Чтобы решить, какие счетчики лучше выбрать, нужно рассчитать собственную выгоду:

  • дешевый прибор может быстро выйти из строя;
  • качественный прибор будет иметь более длительный срок эксплуатации, но обойдется вам дороже;
  • многотарифное устройство стоит немало, но, скорее всего, окупится в короткие сроки.

mr-build.ru

Набор цифровых датчиков для цифровой лаборатории Архимед

Цифровые лаборатории Архимед  по физике, химии и биологии - это новое поколение школьных естественнонаучных лабораторий. Они обеспечивают автоматизированный сбор и обработку данных, позволяют отображать ход эксперимента в виде графиков, таблиц, показаний приборов. Проведенные эксперименты могут сохраняться в реальном масштабе времени и воспроизводиться синхронно с их видеозаписью. Лаборатории позволяют проводить опыты и учебные исследования как в классе, так и в походных условиях.

1. Датчик напряжения DT001

Вольтметр предназначен для измерения напряжения. Этот датчик дифференциального типа, способный измерять напряжение при любом направлении тока. Помещен в пластиковый корпус и снабжен двумя прочными штекерами, которые упрощают соединение прибора с электрической цепью. Имеет симметричный вход, то есть к электрической цепи можно подключать любое количество датчиков напряжения без опасения вызвать в них короткое замыкание.



Диапазон измерений ±25 В

2. Датчик тока DT005

Амперметр предназначен для измерения силы тока. Это прибор дифференциального типа, способный измерять ток, протекающий через него в любом направлении. Помещен в пластиковый корпус и снабжен двумя прочными штекерами, которые упрощают соединение прибора с электрической цепью. Датчик тока не имеет заземления. Для правильного выполнения измерений надо соединять отрицательный (черный) штекер датчика тока с отрицательной клеммой источника напряжения.



Диапазон измерений ±2,5 А

3. Датчик тока DT006

Амперметр предназначен для измерения силы тока. Это прибор дифференциального типа, способный измерять ток, протекающий через него в любом направлении. Помещен в пластиковый корпус и снабжен двумя прочными штекерами, которые упрощают соединение прибора с электрической цепью.



Диапазон измерений ±250 мА

4. Микрофонный датчик DT008

Звуковой датчик (микрофон) предназначен для исследования звуковых волн. Частотный диапазон датчика: 35–10000 Гц. Датчик размещен в пластиковом корпусе. Не предназначен для контроля уровня звука.



Диапазон выходного сигнала ±2,5 В

5. Датчик освещенности DT009-4

DT009-4 – это высокоточный многоцелевой датчик освещенности с быстродействующим чувствительным элементом и тремя диапазонами измерений. Предназначен для работы в закрытых помещениях и на открытом воздухе. Размещен в пластиковом корпусе.



Три диапазона измерений: 0–600 лк; 0–6 клк; 0–150 клк

6. Датчик влажности DT014

Датчик предназначен для измерения относительной влажности. Размещен в пластиковом корпусе и имеет регулировочный винт для установки нулевого значения.

Диапазон измерений 0–100 %

7. Датчик давления DT015-1

Датчик давления предназначен для измерения абсолютного давления газов. Датчик обычно используется в качестве датчика давления, например, в экспериментах по изучению газовых законов.

Диапазон измерений 0–700 кПа

8. pH-метр DT016-A

Прибор находится в пластиковом корпусе и снабжен электродом для измерения концентрации ионов Н+, а также системой температурной компенсации. Для осуществления температурной компенсации к регистратору следует подключить вместе с рН-метром датчик температуры.

Диапазон измерений 0–14 единиц pH

9. Датчик дыхания (пневмотахометр) DT037A

В этом датчике по значению скорости движения воздуха, поступающего через трубку, рассчитывается объем воздуха, поглощаемого легкими человека в единицу времени. В качестве единицы измерения принят литр в минуту. Датчик заключен в пластиковый корпус и снабжен специальной дыхательной трубкой.



Диапазон измерений ±315 л/мин

10. Датчик кислорода DT222A

Датчик кислорода состоит из гальванического электрода, чувствительного к кислороду, и блока преобразования – адаптера с калибровочным винтом. Датчик может измерять процентное содержание O2 в воздухе и  концентрацию кислорода в водных растворах. Диапазон измерений выбирается непосредственно в программе MultiLab. Калибровку датчика следует производить перед каждым измерением. Электрод поставляется с заглушкой, предназначенной для предохранения от повреждений. Хранение электрода без заглушки не допускается.



Диапазон измерений 0–14 мг/л растворённого кислорода (DO2) и 0–25 % O2

11. Датчик силы DT272

Датчик предназначен для измерения силы. Монтируется на штативе или движущейся тележке, можно применять его также в качестве ручных пружинных весов.



Диапазон измерений ±10 Н, ±50 Н

12. Датчик частоты сердечных сокращений DT155A

Датчик частоты сердечных сокращений (ЧСС) контролирует интенсивность света, проходящего через сосуды ткани кончика пальца, которая изменяется при изменении потока крови в сосудах. По световым сигналам можно судить о количестве

ударов сердца в минуту.

Диапазон измерений 0–5 В, 0–200 ударов/мин



13. Датчик индукции магнитного поля  DT156

Датчик имеет два диапазона измерений. Диапазон с низкой  чувствительностью предназначен для изучения природы магнитных полей соленоидов и постоянных магнитов и измерения их величины, а диапазон с высокой чувствительностью – для исследования магнитного поля Земли.



Диапазон измерений ±10 мТл и ±0,2 мТл

14. Датчик расстояния DT020-1

Измеряет расстояние от места установки датчика до объекта. Скорость регистрации данных с помощью этого прибора может достигать 50 измерений в секунду, что позволяет с успехом использовать его в экспериментах с движущими объектами. Датчик потребляет много электрической энергии, поэтому рекомендуется использовать его только вместе с сетевым источником питания.



Диапозон измерений 0,4–10 м; 0,4–2 м

15. Датчик температуры DT029

Этот простой и надежный датчик предназначен для измерения температуры в водных и других химических растворах с погрешностью ±1 ºС.

Чувствительный элемент датчика имеет защитныйчехол.



Диапазон измерений –25 – +110 ºС

16. Счетчик Гейгера–Мюллера DT116

Счетчик радиоактивности альфа, бета и гамма излучений.



Диапазон измерений 0–4096 Бк



17. Датчик мутности (турбидиметр)DT095A

Датчик мутности используется для измерения непрозрачности воды, что является важным показателем качества воды: чем больше непрозрачность, тем больше мутность.



Диапазон измерений от 0 до 200 НЕМ

18. Датчик электропроводимости DT035A

Датчик электропроводимости предназначен для измерения проводимости жидкостей и растворов. Этот датчик может быть использован в экспериментах по химии, биологии и науке об окружающей среде.



Диапазон измерений 0–20 мСм



19. Датчик угла поворота DT148A

Датчик предназначен для измерения всевозможных перемещений и замеров положения регистрируемых объектов. Он замеряет угловые отклонения от заданного направления.



20. Датчик фотоворота DT137

Фотоворота предназначены для измерения  времени прохода предметов через створ фотоворот. Можно использовать в различных экспериментах по физике. Поставляются со специальным держателем.

При работе датчик распознается программой MultiLab как датчик 0–5 В.



21. Датчик ЭКГ DT189

Электрокардиограф (ЭКГ) предназначен для измерения электрической активности сердца.



22. Датчик нитрат-ионов AC017A

Датчик нитрат-ионов (солей азотной кислоты) – это тщательно изготовленная мембрана из ПВХ, ионоселективный электрод. Он измеряет нитратные ионы в водных растворах просто, быстро, экономично и точно. Его используют для проведения изучения качества воды.

Датчик измеряет концентрацию ионов в пределах от 1 М до 7х10−7 М или от 0,1 до 14 000 промилле.

23. Датчик температуры DT025

Датчик температуры (0 °C – 1250 °C) это датчик, в котором в качестве чувствительного сенсора применяется термопара типа K с диапазоном измерения от 0 °C до 1200 °C. Это чрезвычайно чувствительный датчик, имеющий погрешность не более 2 % на всем диапазоне измерения. Датчик применяется главным образом при измерении высоких температур, контроля химических процессов при высоких температурах, простого мониторинга сушильных шкафов и т. п. Высокая точность и надежность этого датчика позволяет использовать его как для целей промышленного производства, так и в сфере образования.



Диапазон измерений 0–1250 °C

24. Датчик уровня шума DT320

Датчик уровня шума измеряет величину звукового шума в Дб (dB) в диапазоне от 45 до 110 Дб. Он идеально подходит для измерений уровня окружающих шумов и акустических характеристик комнат.

Датчик содержит специальный электрический фильтр для фильтрации наводок напряжения электрической сети, которые могут поступать от регистратора. У датчика имеется три диапазона усиления, переключение между которыми осуществляется автоматически, обеспечивая удобство и гибкость в использовании датчика.



Диапазон измерений 45–110

xn--80adrufo.xn--p1ai

Поверка счетчиков воды в Киеве, поверка Архимеда, ЛВ-4Т

Поверка счетчиков воды ЛВ-4Т, Архимед, Киев, Полтава, Сумы, Чернигов, Львов, Одесса и остальные города.

Порядок работ:

  • Приезжает мастер, снимается счетчик, вместо счетчика ставится монтажная вставка чтобы можно было пользоваться водой. На время отсутствия счетчика оплата идет по средним значениям за последние 3 месяца (уточняйте у вашего поставщика воды).
  • Счетчик отправляется в сервисный центр, меняется батарейка,  затем отправляется на проливочную установку, где поверяется
  • Если большие погрешности, то делается калибровка счетчика (за отдельную плату) - для соответствия метрологическим характеристикам
  • Выдается сертификат установленного образца на 4 года
  • Мастер устанавливает счетчик назад
  • Далее пишите заявление на пломбировку счетчика вашему поставщику воды или заказываете по телефону.
  • Если счетчик не прошел поверку, его нужно заменить. Мы возвращаем счетчик и стоимость обратного монтажа 200 грн., либо ставим новый (приобретается отдельно).
  • По срокам (действует с 01.04.2019):
    • Архимед - от 3-5 недель
    • ЛВ-4Т - от 2 до 3 недель

Цены:

  • Поверка счетчика Архимед (также меняется батарейка), под ключ -1200 грн.
  • Поверка с заменой батарейки Архимеда (отправляете нам Новой Почтой за наш счет) - 900 грн.
  • Поверка счетчика ЛВ-4ТМ2 с заменой батарейки, под ключ - 1500 грн.
  • Поверка ЛВ-4ТМ2 с заменой батарейки (если приносите в офис) - 1000 грн.
  • Поверка счетчика ЛВ-4ТМ1 моноблок, с заменой батарейки, под ключ - 1100 грн.
  • Поверка счетчика ЛВ-4ТМ1 моноблок с заменой батарейки (отправляете нам Новой Почтой за наш счет) - 800 грн.

Гарантийный ремонт счетчиков осуществляет производитель, что указано в паспорте!




uaclimate.com

Счетчик горячей воды многотарифный «Архимед» в России

Счетчик горячей воды многотарифный «Архимед» в России .


Нажми для просмотра
Приглашаю к сотрудниче ству торговые организаци и и магазины. Информацию о поставках оборудован ия можно...



Тэги:


Нажми для просмотра
Приглашаю к сотрудниче ству торговые организаци и и магазины. Информацию о поставках оборудован ия можно...



Тэги:


Нажми для просмотра
Приглашаю к сотрудниче ству торговые организаци и и магазины. Информацию о поставках оборудован ия можно...



Тэги:


Нажми для просмотра
«Архимед» - счетчик горячей воды многотариф ный электронны й, предназнач ен для измерения потребляем ...



Тэги:


Нажми для просмотра
«Архимед» - счетчик горячей воды многотариф ный электронны й, предназнач ен для измерения потребляем ...



Тэги:


Нажми для просмотра
Многотариф ный счётчик для учёта горячей воды: Счётчик для холодной воды: ...



Тэги:


Нажми для просмотра
САЯНЫЭНЕРГ ОМОНТАЖ - установка счетчиков газа, воды и тепла в Саратове.



Тэги:


Нажми для просмотра
Счётчик воды с датчиком температур ы ЛВ-4Т -- решение проблем с переплатой за недогретую воду. Теперь...



Тэги:


Нажми для просмотра

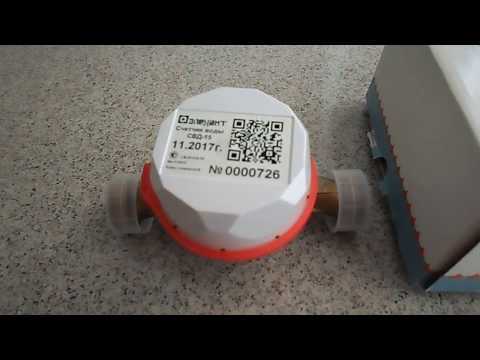

Элехант — счётчики, которые передают показания по блютузу в смартфон или на выносной дисплей. Удобны, если...



Тэги:


Нажми для просмотра
Обзор счетчика горячей воды с термодатчи ком - как смотреть показания. Счетчик горячей воды с термом...



Тэги:


Нажми для просмотра
С 1 января все, кто не установил в своих квартирах счетчики учета воды, будут платить за эту услугу...



Тэги:


Нажми для просмотра
ОБЗОР 6 ПОПУЛЯРНЫХ СЧЕТЧИКОВ ВОДЫ + НОВИНКА: СЧЕТЧИК С ВЫНОСНЫМ ДИСПЛЕЕМ + ТЕСТ ...



Тэги:


Нажми для просмотра
Согласно ГОСТ 19681-94 п. 4.5 (Межгосуда ственный стандарт. Арматура санитарно- ехническа водоразбор ная) расхо...



Тэги:


Нажми для просмотра
Установить счётчик самостояте льно, очень просто. Иногда даже требуется всего два разводных ключа.Спон ор...



Тэги:


Нажми для просмотра
если отключили горячую воду: 1. наберите бочку снега, подождите когда растает 2. воду в ёмкости поднес...



Тэги:


Нажми для просмотра

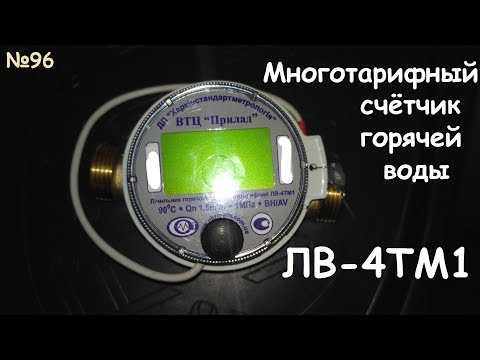

Счетчик горячей воды многотариф ный - ЛВ-4Т (Украина) - для измерения потребляем ой горячей воды в зависимост и...



Тэги:


Нажми для просмотра
Этот счетчик был установлен на горячую воду вблизи стиралной машины и он "считыва л" по 240 литров...



Тэги:


Нажми для просмотра
Горячая вода, по коммунальн ым нормам, считается горячей, только, когда её температур а достигает.. .



Тэги:


Нажми для просмотра
установка и регистраци я "под ключ" с документам и нового правильног о "умного&q uot; 4х тарифного счетчика горячей...



Тэги:


funer.ru

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
