Разница температур между подачей и обраткой: «Какая разница температуры должна быть между подачей и обраткой?»

Содержание

Отопление разница температуры между подачей и обраткой. Работа системы отопления

Может ли замерзнуть вода в скважине?Нет, вода не замерзнет, т.к. и в песчаной, и в артезианской скважине вода находится ниже точки промерзания грунта. Можно ли в песчаную скважину системы водоснабжения установить трубу диаметром больше 133 мм (у меня насос под большую трубу)?Не имеет смысла при обустройстве песчаной скважины устанавливать трубу большего диаметра, т.к. производительность песчаной скважины небольшая. Для таких скважин специально предназначен насос «Малыш». Может ли проржаветь стальная труба в скважине водоснабжения?Достаточно медленно. Так как при обустройстве скважины загородного водоснабжения производится её гермитизация, в скважину нет доступа кислорода и процесс окисления идет очень медленно. Какие бывают диаметры труб для индивидуальной скважины? Какова производительность скважины при различных диаметрах труб?Диаметры труб для обустройства скважины на воду:114 — 133 (мм) — производительность скважины 1 — 3 куб. м./час;127 — 159 (мм) — производительность скважины 1 — 5 куб.м./час;168 (мм) — производительность скважины 3 — 10 куб.м./час;ПОМНИТЕ! Необходимо, что бы н…

При большой разнице температур на подаче и обратке котла температура на стенках камеры сгорания котла приближается к температуре «точки росы» и возможно выпадение конденсата. Известно, что при сгорании топлива выделяются различные газы, в том числе СО 2 , если этот газ соединится с выпавшей на стенках котла «росой», то образуется кислота, которая разъедает «водяную рубашку» топки котла. В результате, котел может быть быстро выведен из строя. Для предотвращения выпадения росы необходимо так проектировать систему отопления, чтобы разница температур на подаче и обратке не была слишком большой. Обычно этого добиваются подогревом теплоносителя обратки и/или включением с мягким приоритетом в систему отопления бойлера горячего водоснабжения.

Для подогрева теплоносителя между обраткой и подачей котла делают байпас и устанавливают на него циркуляционный насос.

Мощность насоса рециркуляции обычно выбирают как 1/3 от мощности основного циркуляционного насоса (суммы насосов) (рис. 41). Для того чтобы основной циркуляционный насос «не продавил» контур рециркуляции в обратную сторону, за насосом рециркуляции устанавливают обратный клапан.

Рис. 41. Подогрев обратки

Другим способом подогрева обратки является установка бойлера горячего водоснабжения в непосредственной близости от котла. Бойлер «сажают» на короткое отопительное кольцо и располагают его таким образом, чтобы горячая вода из котла после главного распределительного коллектора сразу попадала в бойлер, а из него возвращалась обратно в котел. Однако, если потребность в горячей воде невелика, то в системе отопления устанавливают и рециркуляционное кольцо с насосом, и отопительное кольцо с бойлером. При грамотном расчете рециркуляционное насосное кольцо может быть заменено на систему с трех- или четырехходовыми смесителями (рис. 42).

Рис. 42. Подогрев обратки с помощью трех- или четырехходовых смесителей На страницах «Регулировочное оборудование отопительных систем» были перечислены практически все технически значимые приборы и инженерные решения, присутствующие в классических отопительных схемах. При проектировании систем отопления на реальных строительных объектах они полностью или частично должны включаться в проект отопительных систем, но это не значит, что в конкретный проект должна быть включена именно та отопительная арматура, которая указана на данных страницах сайта. Например, на узле подпитки можно устанавливать отсечные краны со встроенными в них обратными клапанами, а можно устанавливать эти приборы отдельно. Вместо сетчатых фильтров можно установить фильтры-грязевики. На трубопроводы подачи можно установить сепаратор воздуха, а можно и не устанавливать, а смонтировать вместо него автоматические воздухоотводчики на всех проблемных местах. На обратке можно установить дешламатор, а можно просто оборудовать коллекторы спускниками. Регулировку температуры теплоносителя для контуров «теплых полов» можно делать с качественной регулировкой трех- и четырехходовыми смесителями, а можно производить количественную регулировку, установив двухходовой кран с термостатической головкой.

Циркуляционные насосы могут устанавливаться на общей трубе подачи или наоборот, на обратке. Количество насосов и их местонахождение также может меняться.

В статье мы затронем проблемы, связанные с давлением и диагностируемые манометром. Мы построим ее в форме ответов на часто задаваемые вопросы. Обсуждаться будет не только перепад между подачей и обраткой в элеваторном узле, но и падение давления в системе отопления закрытого типа, принцип работы расширительного бака и многое другое.

Давление — не менее важный параметр отопления, чем температура.

Центральное отопление

Как работает элеваторный узел

На входе элеватора стоят задвижки, отсекающие его от теплотрассы. По их ближним к стене дома фланцам проходит раздел зон ответственности между жилищниками и поставщиками тепла. Вторая пара задвижек отсекает элеватор от дома.

Подающий трубопровод всегда вверху, обратка — внизу. Сердце элеваторного узла — узел смешения, в котором расположено сопло. Струя более горячей воды из подающего трубопровода вливается в воду из обратного, вовлекая ее в повторный цикл циркуляции через контур отопления.

Регулируя диаметр отверстия в сопле, можно менять температуру смеси, поступающей в .

Строго говоря, элеватор — не помещение с трубами, а вот этот узел. В нем вода с подачи смешивается с водой обратного трубопровода.

Какой перепад между подающим и обратным трубопроводами трассы

В штатном режиме работы он составляет около 2-2,5 атмосфер. Типично в дом поступает 6-7 кгс/см2 на подаче и 3,5-4,5 на обратке.

Обратите внимание: на выходе из ТЭЦ и котельной перепад больше. Его снижают как потери за счет гидравлического сопротивления трасс, так и потребители, каждый из которых представляет собой, упрощенно говоря, перемычку между обеими трубами.

Во время испытаний на плотность насосы накачивают в оба трубопровода не менее 10 атмосфер. Испытания проводятся холодной водой при перекрытых входных задвижках всех подключенных к трассе элеваторов.

Какой перепад в системе отопления

Перепад на трассе и перепад в системе отопления — две абсолютно разные вещи. Если давление обратки до и после элеватора не отличается, то вместо подачи в дом поступает смесь, давление которой превышает показания манометра на обратке всего на 0,2- 0,3 кгс/см2. Это соответствует перепаду высоты в 2-3 метра.

Этот перепад тратится на преодоление гидравлического сопротивления розливов, стояков и отопительных приборов. Сопротивление определяется диаметром каналов, по которым движется вода.

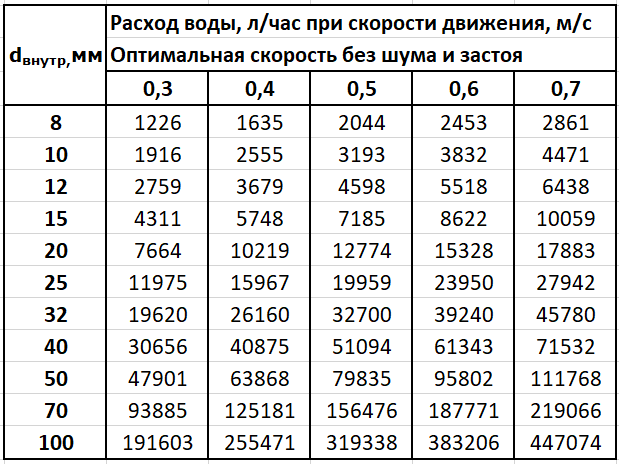

Какого диаметра должны быть стояки, розливы и подводки к радиаторам в многоквартирном доме

Точные значения определяются гидравлическим расчетом.

В большинстве современных домов применяются следующие сечения:

Розливы отопления делаются из трубы ДУ50 — ДУ80.
Для стояков используется труба ДУ20 — ДУ25.
Подводка к радиатору делается либо равной диаметру стояка, либо на шаг тоньше.

Нюанс: занижать диаметр подводки относительно стояка при монтаже отопления своими руками можно только при наличии перемычки перед радиатором.
Причем врезана она должна быть в более толстую трубу.

На фото — более здравое решение. Диаметр подводки не занижен.

Что делать, если температура обратного трубопровода слишком мала

В таких случаях:

Рассверливается сопло . Его новый диаметр согласуется с поставщиком тепла. Увеличенный диаметр не только поднимет температуру смеси, он увеличит и перепад. Циркуляция через отопительный контур ускорится.
При катастрофической нехватке тепла элеватор разбирается, сопло изымается, а подсос (труба, соединяющая подачу с обраткой) глушится .
В систему отопления поступает вода из подающего трубопровода напрямую. Температура и перепад давлений резко увеличиваются.

Обратите внимание: это крайняя мера, на которую можно пойти только при риске разморозки отопления. Для нормальной работы ТЭЦ и котельных важна фиксированная температура обратки; заглушив подсос и сняв сопло, мы поднимем ее как минимум на 15-20 градусов.

Что делать, если температура обратки слишком велика

Штатная мера — заварить сопло и рассверлить его заново, уже меньшим диаметром.
Когда нужно срочное решение без остановки отопления — перепад на входе в элеватор уменьшается с помощью запорной арматуры. Это можно сделать входной задвижкой на обратке, контролируя процесс по манометру.
У этого решения есть три недостатка:
- Давление в системе отопления вырастет. Мы ведь ограничиваем отток воды; нижнее давление в системе станет ближе к давлению подачи.
- Износ щечек и штока задвижки резко ускорится: они будут находиться в турбулентном потоке горячей воды с взвесями.
- Всегда есть вероятность падения изношенных щечек. Если они полностью перекроют воду, отопление (прежде всего подъездное) будет разморожено в течение двух-трех часов.

Зачем нужно большое давление в трассе

Действительно, в частных домах с автономными системами отопления используется избыточное давление всего в 1,5 атмосферы. И, разумеется, большее давление означает, куда большие расходы на более прочные трубы и питание нагнетающих насосов.

Необходимость в большем давлении связана с этажностью многоквартирных домов. Да, для циркуляции нужен минимальный перепад; но ведь воду нужно поднять до уровня перемычки между стояками. Каждая атмосфера избыточного давления соответствует водяному столбу в 10 метров.

Зная давление в трассе, нетрудно вычислить максимальную высоту дома, который может быть отоплен без применения дополнительных насосов. Инструкция по расчету проста: 10 метров умножаются на давление обратки. Давление обратного трубопровода в 4,5 кгс/см2 соответствует водяному столбу в 45 метров, что при высоте одного этажа в 3 метра даст нам 15 этажей.

К слову, горячее водоснабжение подается в многоквартирных домах из того же элеватора — с подачи (при температуре воды не выше 90 С) или обратки. При недостатке давления верхние этажи останутся без воды.

Автономное отопление

Зачем нужен расширительный бачок

Вмещает избыток расширившегося теплоносителя при его нагреве. Без расширительного бака давление может превысить прочность трубы на разрыв. Бак состоит и стальной бочки и мембраны из резины, которая отделяет воздух от воды.

Воздух, в отличие от жидкостей, хорошо сжимается; при увеличении объема теплоносителя на 5% давление в контуре благодаря воздушной емкости вырастет незначительно.

Объем бака обычно берется примерно равным 10% общего объема отопительной системы. Цена этого устройства невелика, так что покупка не будет разорительной.

Правильный монтаж бачка — подводкой вверх. Тогда в него не попадет лишний воздух.

Почему в закрытом контуре уменьшается давление

Почему падает давление в системе отопления закрытого типа?

Ведь воде некуда деться!

При наличии в системе автоматических воздушников через них будет выходить растворенный на момент заполнения в воде воздух.
Да, он составляет небольшую часть объема теплоносителя; но ведь большого изменения объема и не нужно, чтобы манометр отметил изменения.
Пластиковые и металлопластиковые трубы могут незначительно деформироваться под влиянием давления. В сочетании с высокой температурой воды этот процесс ускорится.
В системе отопления падает давление при снижении температуры теплоносителя. Тепловое расширение, помните?
Наконец, незначительные утечки легко увидеть лишь в централизованном отоплении по ржавым следам. Вода в замкнутом контуре не столь богата железом, да и трубы в частном доме чаще всего не стальные; поэтому увидеть следы мелких течей в том случае, если вода успевает испаряться, почти невозможно.

Чем опасно падение давления в замкнутом контуре

Выходом из строя котла. В старых моделях без термоконтроля — вплоть до взрыва. В современных старших моделях часто присутствует автоматический контроль не только температуры, но и давления: когда оно падает ниже порогового значения, котел сообщает о неполадке.

В любом случае лучше поддерживать давление в контуре на уровне примерно полутора атмосфер.

Как замедлить падение давления

Чтобы не подпитывать систему отопления раз за разом каждый день, поможет простая мера: поставьте второй расширительный бак большего объема.

Внутренние объемы нескольких бачков суммируются; чем больше суммарное количество воздуха в них — тем меньшее падение давления вызовет уменьшение объема теплоносителя на, скажем, 10 миллилитров в сутки.

Где поставить расширительный бак

В общем-то, большой разницы для мембранного бака нет: он может быть подключен в любой части контура. Производители, однако, рекомендуют подключать его там, где течение воды максимально близко к ламинарному. При наличии в системе я бачок можно смонтировать на прямом участке трубы перед ним.

Заключение

Надеемся, что интересовавший вас вопрос не остался без внимания. Если это не так — возможно, нужный ответ вы сможете найти в видео в конце статьи. Теплых зим!

Когда осень уверенно шагает по стране, за Полярным кругом летит снег, а на Урале ночные температуры держатся ниже 8 градусов, то уместно звучит словоформа «отопительный сезон». Народ вспоминает минувшие зимы и пытается разобраться в норме температуры теплоносителя в системе отопления.

Предусмотрительные владельцы индивидуальных строений заботливо ревизуют клапаны и форсунки котлов. Жильцы многоквартирного дома к 1 октября ждут, как Деда Мороза, слесаря-водопроводчика из управляющей компании. Повелитель вентилей и задвижек приносит тепло, а с ним — радость, веселье и уверенность в завтрашнем дне.

Путь гигакалории

Мегаполисы сверкают высотными домами. Над столицей висит туча реновации. Глубинка молится на пятиэтажки. Пока не снесли, в доме работает система подачи калорий.

Отопление многоквартирного дома экономкласса производится через централизованную систему подачи тепла. Трубы входят в подвальное помещение строения. Подача носителя тепла регулируется вводными задвижками, после которых вода попадает в грязевики, а оттуда раздается по стоякам, а с них подаётся в батареи и радиаторы, обогревающие жильё.

Количество задвижек коррелирует с количеством стояков. При выполнении ремонтных работ в отдельно взятой квартире существует возможность отключения одной вертикали, а не всего дома.

Отработавшая жидкость частично уходит по обратной трубе, а частично подаётся в сеть горячего водоснабжения.

Градусы здесь и там

Воду для обогревательной конфигурации готовят на ТЭЦ или в котельной. Нормы температуры воды в системе отопления прописаны в строительных правилах: компонент должен быть разогрет до 130-150 °С.

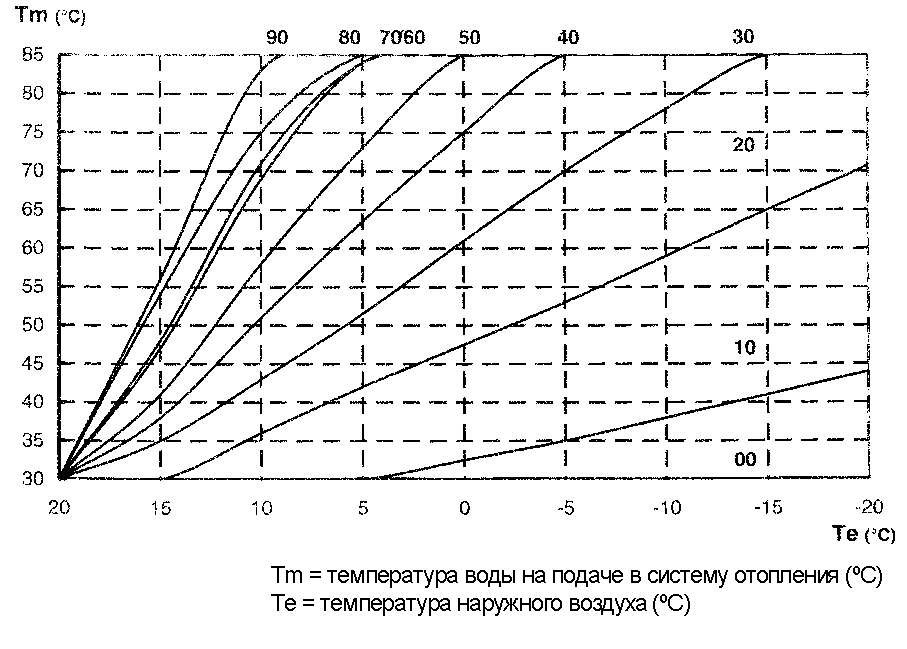

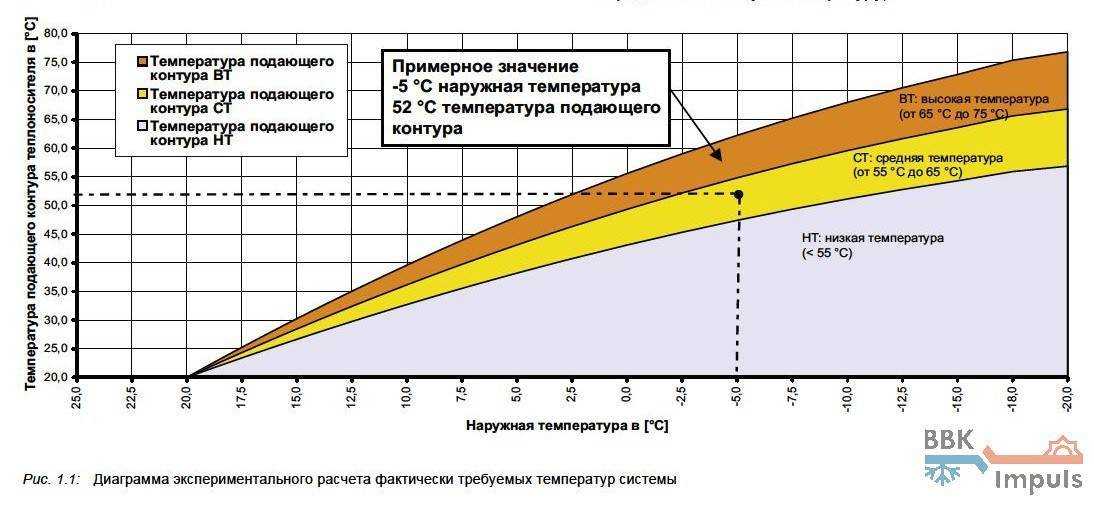

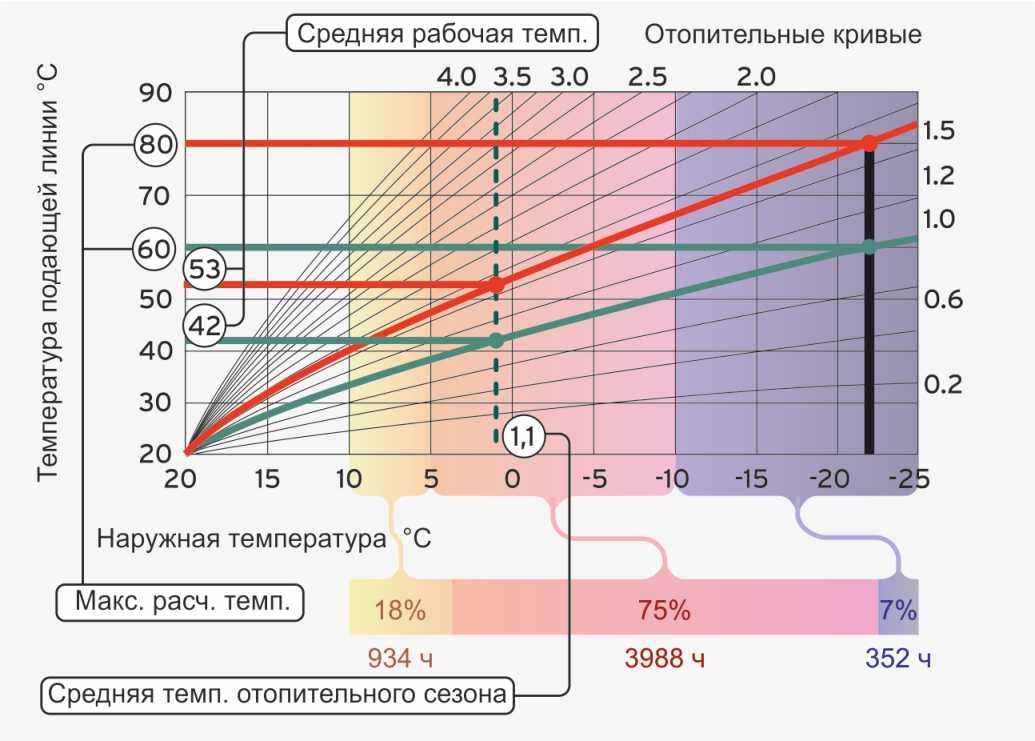

Подачи рассчитывается с учетом параметров наружного воздуха. Так, для региона Южный Урал принимается к расчету минус 32 градуса.

Чтобы жидкость не закипела, её надо в сеть подавать под давлением 6-10 кгс. Но это теория. Фактически большинство сетей работает на 95-110 °С, так как сетевые трубы большинства населённых пунктов изношены и высокое давление порвёт их как тузик грелку.

Растяжимое понятие — норма. Температура в квартире никогда не равна первичному показателю носителя тепла. Здесь выполняет энергосберегающую функцию элеваторный узел — перемычка между прямой и обратной трубой. Нормы температуры теплоносителя в системе отопления по обратке зимой допускают сохранение тепла на уровне 60 °С.

Жидкость из прямой трубы попадает в сопло элеватора, перемешивается с обратной водой и опять уходит в домовую сеть на обогрев. Температура носителя за счет подмешивания обратки понижается. Что влияет на вычисление количества тепла, потреблённого жилыми и подсобными помещениями.

Горяченькая пошла

Температура горячей воды по санитарным правилам в точках разбора должна лежать в диапазоне 60-75 °С.

В сети теплоноситель подаётся с трубы:

зимой — с обратной, чтобы не шпарить пользователей кипятком;
летом — с прямой, так как в летнее время носитель нагревают не выше 75 °С.

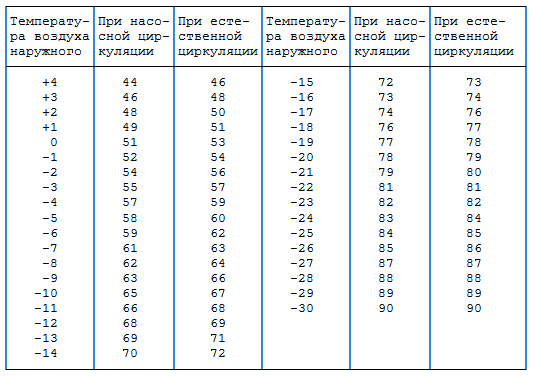

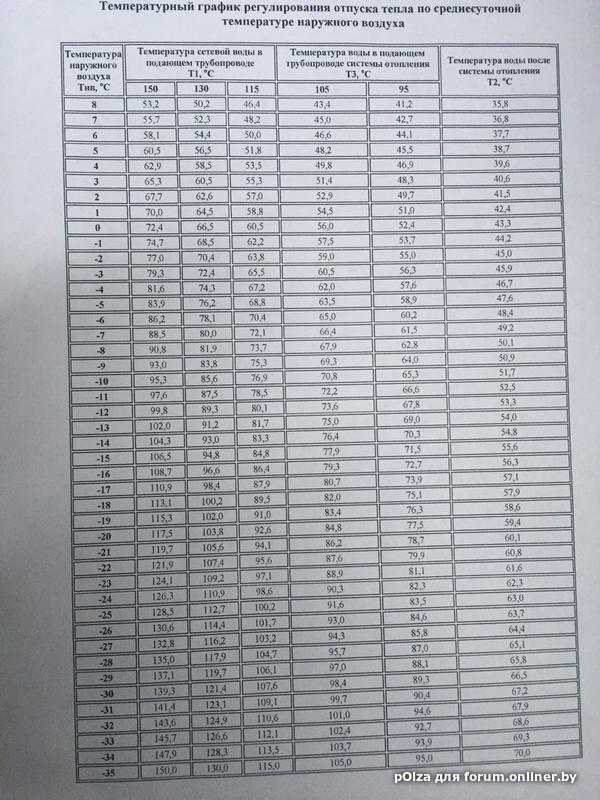

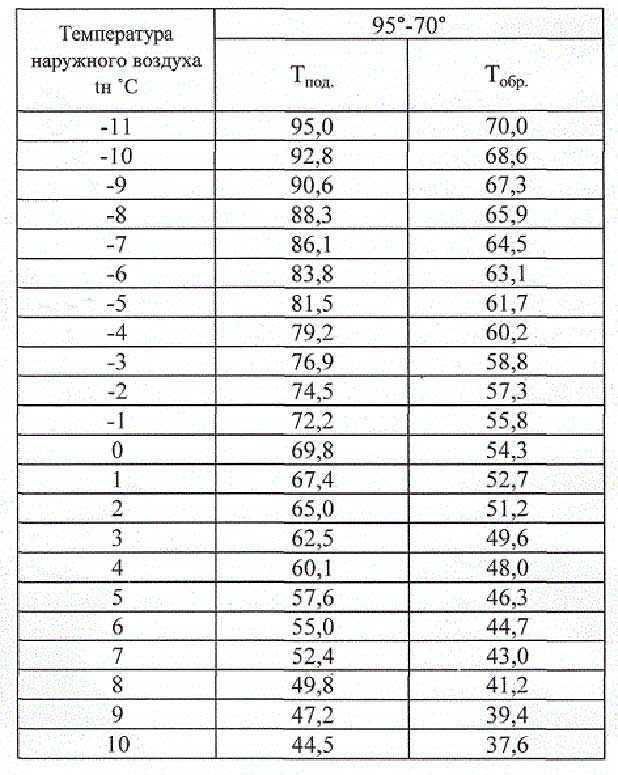

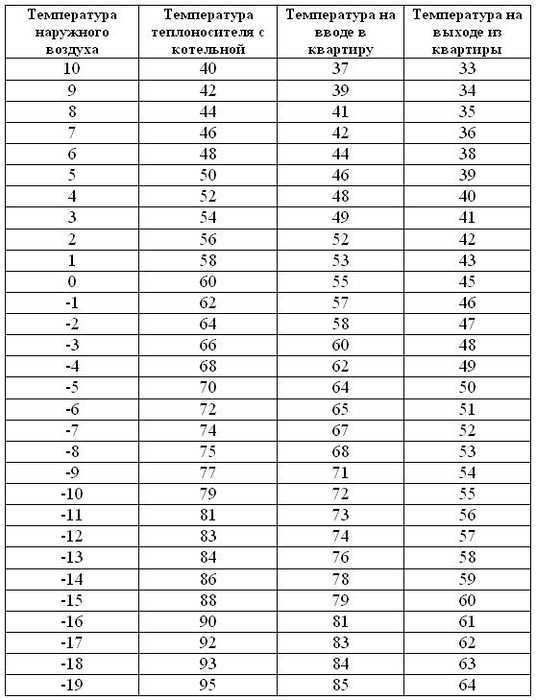

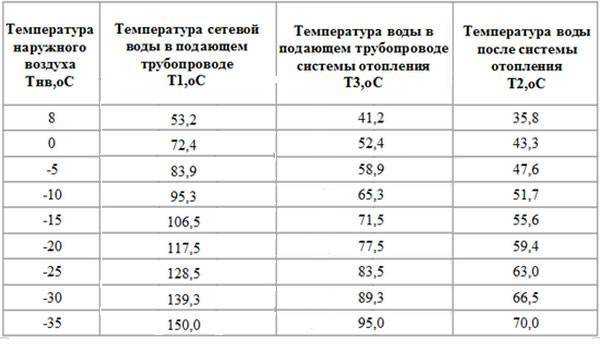

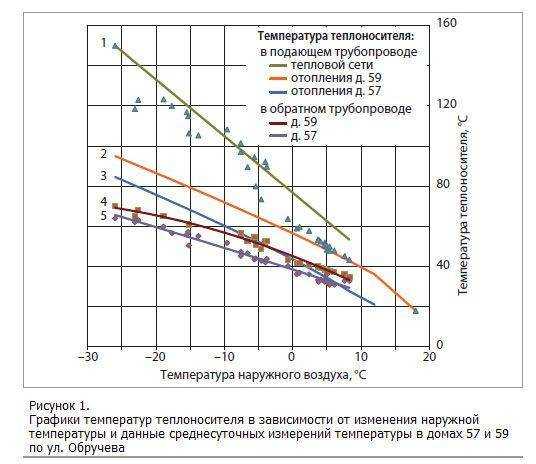

На составляется температурный график. Средняя суточная температура обратной воды не должна превышать график более чем на 5 % ночью и 3 % днём.

Параметры раздающих элементов

Одной из деталей согревания жилища является стояк, через который теплоноситель приходит в батарею или радиатор из Нормы температуры теплоносителя в системе отопления требуют нагрева в стояке в зимнее время в диапазоне 70-90 °С. Фактически градусы зависят от выходных параметров ТЭЦ или котельной. В летнее время, когда горячая вода нужна только для стирки и душа, диапазон перемещается в интервал 40-60 °С.

Наблюдательные люди могут заметить, что в соседней квартире элементы обогрева горячее или холоднее, чем в его собственной.

Причина разницы температур стояка отопления заключается в способе раздачи ГВС.

В однотрубной конструкции носитель тепла может раздаваться:

сверху; тогда температура на верхних этажах выше, чем на нижних;
снизу, тогда картина меняется на противоположную — снизу горячее.

В двухтрубной системе градус одинаковый на всём протяжении, теоретически 90 °С на прямом и 70 °С на обратном направлении.

Теплая, как батарея

Предположим, что конструкции центральной сети надёжно заизолированы по всей трассе, ветер не гуляет по чердакам, лестничным клеткам и подвалам, двери и окна в квартирах добросовестные хозяева утеплили.

Предположим, что теплоноситель в стояке соответствует нормативам строительных правил. Остаётся узнать, какая норма температуры батарей отопления в квартире. Показатель учитывает:

параметры наружного воздуха и время суток;
расположение квартиры в плане дома;
жилое или подсобное помещение в квартире.

Поэтому внимание: важно, не каков градус обогревателя, а каков градус воздуха в помещении.

Днём в угловых комнатах градусник должен показывать не менее 20 °С, а в центрально расположенных комнатах допускается 18 °С.

Ночью в жилище допустим воздух 17 °С и 15 °С соответственно.

Теория языкознания

Название «батарея» — бытовое, обозначающее ряд одинаковых предметов. Применительно к согреванию жилья это ряд обогревающих секций.

Нормы температуры батарей отопления допускают нагрев не выше 90 °С. По правилам детали, нагретые выше 75 °С, ограждают. Это не значит, что их надо обшивать фанерой или закладывать кирпичом. Обычно ставят решетчатое ограждение, не препятствующее циркуляции воздуха.

Распространены чугунные, алюминиевые и биметаллические устройства.

Выбор потребителя: чугун или алюминий

Эстетика чугунных радиаторов — притча во языцех. Они требуют периодической покраски, так как правила предусматривают, чтобы рабочая поверхность имела гладкую поверхность и позволяла легко удалить пыль и грязь.

На шершавой внутренней поверхности секций образуется грязный налет, уменьшающий теплоотдачу прибора. Но технические параметры чугунных изделий на высоте:

мало подвержены водной коррозии, могут эксплуатироваться более 45 лет;
обладают высокой тепловой мощностью на 1 секцию, поэтому компактны;
инертны в передаче тепла, поэтому хорошо сглаживают температурные перепады в комнате.

Другой тип радиаторов изготовлен из алюминия. Легкая конструкция, окрашенная в заводских условиях, не требует покраски, удобна в уходе.

Но есть недостаток, затмевающий достоинства, — коррозия в водной среде. Конечно, внутреннюю поверхность обогревателя изолируют пластиком для избегания контакта алюминия с водой. Но плёнка может повредиться, тогда начнётся химическая реакция с выделением водорода, при создании избыточного давления газа алюминиевый прибор может лопнуть.

Нормы температуры радиаторов отопления подчиняются тем же правилам, что и батареи: важен не столько нагрев металлического предмета, сколько нагрев воздуха в помещении.

Чтобы воздух хорошо прогревался, должен быть достаточный съём тепла с рабочей поверхности обогревающего конструктива. Поэтому категорически не рекомендуется повышать эстетику комнаты щитами перед нагревательным прибором.

Обогрев лестничной клетки

Раз уж речь зашла о многоквартирном доме, то следует упомянуть лестничные клетки. Нормы температуры теплоносителя в системе отопления гласят: градусная мера на площадках не должна опускаться ниже 12 °С.

Конечно, дисциплина жильцов требует закрывать плотно двери входной группы, не оставлять раскрытыми фрамуги лестничных окон, сохранять стёкла в целостности и оперативно сообщать в управляющую компанию о неполадках. Если УК не примет вовремя меры по утеплению точек вероятных потерь тепла и соблюдению температурного режима в доме, поможет заявление на перерасчёт стоимости услуг.

Изменения в конструкции обогрева

Замену существующих отопительных приборов в квартире производят с обязательным согласованием с управляющей компанией. Самовольное изменение элементов согревающего излучения может нарушить тепловой и гидравлический баланс строения.

Начнётся отопительный сезон, будет зафиксировано изменение температурного режима в других квартирах и площадках. Технический осмотр помещений выявит самовольное изменение типов отопительных приборов, их количества и величины. Неизбежна цепочка: конфликт — суд — штраф.

Поэтому ситуация разрешается так:

если заменяются не старые на новые радиаторы того же типоразмера, то это делается без дополнительных согласований; единственное, за чем обратиться в УК, — за отключением стояка на время ремонта;
если новые изделия существенно отличаются от установленных при строительстве, то полезно взаимодействовать с управляющей компанией.

Приборы учета тепла

Вспомним ещё раз о том, что сеть подачи тепла многоквартирного дома обустроена узлами учёта тепловой энергии, которые фиксируют и потребленные гигакалории, и кубатуру воды, пропущенную через внутридомовую линию.

Чтобы не удивляться счетам, содержащим нереальные суммы за тепло при градусах в квартире ниже нормы, до начала отопительного сезона уточните в управляющей компании, в рабочем ли состоянии прибор учета, не нарушен ли график поверки.

Блог инженера теплоэнергетика | Температура обратки отопления — перегрев

Доброго времени суток, уважаемые читатели! Если вы хотя бы немного сталкивались с эксплуатацией и обслуживанием систем центрального отопления, то вам наверняка приходилось слышать про такое понятие, как перегрев обратки.Что же это такое, почему возникает, и как с ним бороться?

Перегрев обратки – это когда температура воды на выходе с дома превышает температуру, которая должна быть по температурному графику. То есть по графику допустим, в обратке должно быть 63 °С, по факту 67 °С. Причем перегрев по температурному графику надо смотреть не по температуре наружного воздуха, так как тепловая сеть инерционна, а температура в течение дня меняется. Сравнивать нужно по температуре t1, то есть температуре в подаче.

Смотрим вначале показания термометра по подаче t1, затем в температурный график, какая должна быть соответствующая температура t2. Затем смотрим по термометру фактическую t2 и сравниваем с t2 по графику. Хорошо, когда t2 совпадает или чуть меньше t2 по температурному графику. И плохо если по факту температура обратка завышена против графика. Согласно пункту 9.2.1 «Правил технической эксплуатации тепловых энергоустановок» “среднесуточная температура обратной сетевой воды не должна превышать заданную температурным графиком температуру более чем на 5%”.

Сейчас ушлые энергетики включают в обязательном порядке этот пункт из Правил в договоры теплоснабжения. То есть если перегрев у вас выскочит за пределы 5% , то вам дополнительно насчитают денежный штраф за превышение обратки. Если перегрев укладывается в эти 5%, штрафа не будет, но лучше вам все равно перегрев устранить. Идеальный вариант – когда обратка у вас в графике, или немного ниже.

Причин перегрева в основном две. Первая – переток через различные перемычки между подачей и обраткой, то есть из подачи в обратку. В основном это происходит либо через линию горячего водоснабжения, либо через вентиляцию. Поэтому если у вас обнаружился перегрев, в первую очередь посмотрите, нет ли перетока из подачи в обратку. Но по факту такое происходит нечасто.

Основная и главная причина перегрева, в 95 % случаев – это повышенный расход сетевой воды. То есть сетевой воды при перегреве через ваш теплоузел проходит больше, чем вам нужно на самом деле. Почему же энергетики так борются с перегревом? Повышенный расход сетевой воды свидетельствует о не расчетном расходе теплоносителя, то есть расход завышен и больше расчетного. А это – завышенная циркуляция, при которой происходит рост расхода электроэнергии на привод сетевых насосов на теплоисточнике. Электроэнергия стоит денег, поэтому завышенная обратка – прямые убытки для теплоснабжающей организации.

Приходилось слышать мнение, что завышенная обратка выгодна потребителю. Дескать, если вернуть с дома Т2 с перегревом от графика, то теплопотребление станет меньше, т.к. разница Т1-Т2 уменьшится. Однако это не так. Количество тепла Qпотр., Гкал, считается в общем случае так. Количество тепла по подаче Q 1 = G1* ( t1- tх.в.)*0,001 где G1 – это расход воды в тоннах в час; т/час; t1 – температура воды по подаче ; tх.в. – температура холодной воды, которая подготавливается и нагревается на теплоисточнике, обычно tх.в. принимается 5 °С.

Количество тепла по обратке считается аналогично: Q 1 = G2*(t2- tх.в.)*0,001. Расход потребленного тепла определяется по формуле: Qпотр = Q1— Q2= G1*( t1- tх.в.)*0,001- G2*(t2- tх.в. )*0,001. Вот и получается, что хоть разница t1- t2 и уменьшается в случае перегрева, но повышенный расход G формуле в итоге перевешивает, и количество тепла Qпотр все же получается больше. Вообщем вывод такой: для потребителя перегрев по обратке означает перетоп всего здания и повышение количества потребленного тепла и потребителю однозначно экономически невыгоден.

Как устранить перегрев? Для этого в ИТП (теплоузле) на подаче, до элеватора необходимо отрегулировать регулятор давления (либо регулятор расхода), смотря что установлено. Что такое регулятор давления РД, я писал здесь. Регулируя через РД давление, и смотря по показанием теплосчетчика, либо термометров и манометров, можно выставить необходимое давление, при котором расход не будет превышать расчетный. Лучше конечно, пусть это сделают специалисты. Если теплоузел у автоматизирован современной автоматикой, то при нормальном режиме работы оборудования перегрев невозможен в принципе.

Совсем недавно я написал и выпустил книгу, полностью посвященную обратке отопления, перегреву по обратке. Она называется «Все,что вы хотели знать про перегрев обратки!».

Вот содержание этой книги:

1. Введение

2. Что такое обратка отопления?

3. Из за чего возникает перегрев обратки?

4. Штрафные санкции со стороны теплоснабжающей организации за перегрев обратки.

5. Как отрегулировать систему отопления и устранить перегрев по обратному трубопроводу?

6. Заключение

Просмотреть ее можно по ссылке ниже:

Все, что вы хотели знать про перегрев обратки!

Буду рад комментариям к статье.

Приточные и обратные вентиляционные отверстия: определение, температура и фильтры!

За стенами вашего дома спрятана обширная сеть воздуховодов. Они подключаются практически к каждой комнате вашего дома и обеспечивают путь, по которому воздух может проходить в вашу систему HVAC и обратно. В этой статье мы обсудим различия между приточными и возвратными вентиляционными отверстиями и дадим советы по их обслуживанию.

В чем разница между приточными и возвратными вентиляционными отверстиями?

Если в вашем доме есть центральное отопление и охлаждение, вы заметите два типа вентиляционных отверстий на стенах.

Приточные вентиляционные отверстия : Это вентиляционные отверстия, которые подают воздух в каждую комнату. Кондиционированный воздух поступает из вашего кондиционера или печи, проходит через воздуховоды и выходит через приточные вентиляционные отверстия. Эти вентиляционные отверстия легко идентифицировать, так как это единственные вентиляционные отверстия, из которых вы можете почувствовать, как выдувается кондиционированный воздух.
Возвратные вентиляционные отверстия : Что такое обратные вентиляционные отверстия? Эти вентиляционные отверстия всасывают воздух из каждой комнаты и направляют его обратно в систему кондиционирования или отопления. Возвратные вентиляционные отверстия, как правило, больше, чем приточные, и вы не почувствуете, как из них выходит воздух. Когда система HVAC подает воздух в комнату, она увеличивает давление воздуха в этой комнате. Возвратные вентиляционные отверстия предназначены для удаления лишнего воздуха.

Сколько обратных вентиляционных отверстий мне нужно?

Дома, построенные до появления систем кондиционирования, часто имеют модернизированные системы отопления, вентиляции и кондиционирования воздуха. Самые ранние системы HVAC имели один большой обратный клапан, расположенный где-то в центре дома, но это не самая эффективная система. Вместо этого в каждой комнате должен быть как минимум один обратный клапан, а в идеале два или три.

Если в вашем доме есть только одно вентиляционное отверстие, это не проблема — убедитесь, что двери во всех комнатах открыты, чтобы воздух мог циркулировать должным образом. Убедитесь, что никакая мебель, драпировки, коврики и т. д. не блокируют возвратные вентиляционные отверстия. Если вам когда-нибудь понадобится заменить часть воздуховодов в вашем доме, это может быть хорошей возможностью установить несколько дополнительных обратных вентиляционных отверстий.

Какая должна быть разница температур между подающим и обратным клапанами?

Хотя не существует идеальной температуры, на которую следует настроить систему ОВКВ, существует идеальная разница температур между приточным и возвратным воздухом, которая должна составлять от 16 до 22 градусов по Фаренгейту. Эта разница в температуре испарителя Delta T.

Когда разница температур находится в диапазоне от 16 до 22 градусов, это означает, что ваша система отопления или охлаждения работает нормально. Однако, если он выходит за пределы этого диапазона, это означает, что в вашей системе есть несколько проблем.

В случае кондиционирования воздуха испаритель Delta T расскажет вам о производительности змеевика испарителя вашего кондиционера, который является компонентом, отвечающим за охлаждение теплого воздуха в вашем доме. Вот как вы можете определить Delta T для вашей системы.

Получите датчик температуры : Это устройство обеспечит быстрое и точное измерение температуры окружающего воздуха.
Запишите температуру обратного клапана : Возьмите датчик температуры и запишите температуру обратного клапана.
Запись температуры приточных вентиляционных отверстий : Подойдите к трем приточным вентиляционным отверстиям и измерьте их температуру.
Определение средней температуры приточных вентиляционных отверстий : Сложите три зарегистрированных значения температуры и разделите на три, чтобы получить среднюю температуру приточных вентиляционных отверстий.
Определение дельты T : Чтобы вычислить дельту T, вычтите температуру возвратного воздуха из средней температуры приточных вентиляционных отверстий.

Если Delta T слишком высока

Если рассчитанное вами значение Delta T не попадает в диапазон от 16 до 22 градусов, что-то в вашей системе кондиционирования работает неправильно. Если значение Delta T выше 22 градусов, скорее всего, поток воздуха через змеевик слишком мал, что может быть вызвано:

Грязным воздушным фильтром или испарителем, требующим очистки
Недостаточно большой воздуховод
Вентилятор настроен на неправильную скорость

Чтобы отремонтировать систему переменного тока с высоким значением Delta T, попробуйте одно из двух следующих решений.

Замените воздушный фильтр : Это часто может уменьшить разницу температур.
Наймите специалиста: Вы можете вызвать профессионала, чтобы увеличить скорость двигателя вентилятора, очистить змеевик и найти другие потенциальные проблемы с вашей системой.

Если дельта T слишком низкая

Если ваша дельта меньше 16 градусов по Фаренгейту, разница между температурой на входе и выходе недостаточна. Эта проблема может возникнуть из-за следующего.

Недостаточный уровень хладагента
Негерметичные обратные клапаны
Негерметичные возвратные воздуховоды переменного тока
Ослабление клапанов компрессора

Когда дело доходит до вышеуказанных проблем, лучше не пытаться решить их самостоятельно. Вместо этого наймите специалиста, который проверит вашу систему на наличие утечек хладагента и осмотрит воздуховоды и клапаны.

Должен ли я установить фильтр в обратном клапане?

Ваша система HVAC, как и любое другое оборудование, лучше всего работает, когда в ней нет пыли и другого мусора. Мусор может накапливаться внутри системы HVAC, например, в змеевиках испарителя вашего кондиционера.

Несмотря на то, что плановое техническое обслуживание является хорошей идеей, установка обратного вентиляционного фильтра поможет предотвратить попадание мусора в возвратные вентиляционные отверстия и обеспечит чистоту воздуха, поступающего в систему HVAC.

Ваша система кондиционирования также поставляется с фильтром, который очищает воздух перед тем, как он попадет в ваше оборудование. Таким образом, фильтр на обратном трубопроводе служит скорее дополнительной мерой предосторожности, которая помогает дополнительно очищать воздух и продлевает срок службы вашей системы HVAC.

Самые надежные специалисты по ОВиК в Юго-Восточной Пенсильвании

Миссия Summers & Zim’s — обеспечить комфорт домовладельцев в Юго-Восточной Пенсильвании с помощью разнообразных услуг по водоснабжению, отоплению и охлаждению, включая следующие.

Замена и ремонт печи : Любой, кто провел зиму в Пенсильвании, знает, что нужна надежная печь. Вот почему так много домовладельцев в этом районе обращаются к нам, когда им нужно техническое обслуживание или замена печи.
Ремонт и установка котлов : Мы также специализируемся на обслуживании, ремонте и замене котлов. Посетите наш сайт, чтобы узнать больше о наших услугах по котлам.
Ремонт и модернизация кондиционеров : Домовладельцы округов Ланкастер и Честер также обращаются к нам, чтобы отремонтировать или модернизировать свои системы кондиционирования воздуха.
Техническое обслуживание тепловых насосов : Тепловые насосы — еще одна популярная система охлаждения и обогрева в Пенсильвании. Узнайте больше об услугах по установке и ремонту, которые мы предлагаем для этой системы отопления.
Проверка качества воздуха : Мы также предоставляем услуги по проверке качества воздуха, чтобы убедиться, что в вашем доме установлена правильная система очистки воздуха.
Услуги скважинных насосов : Если вы имеете дело с более низким давлением воды или вода вообще не выходит, скорее всего, виноват ваш скважинный насос. Посетите наш сайт, чтобы узнать больше о наших услугах по ремонту и замене скважинных насосов.
Протекающие ванные комнаты : Ремонт протекающей арматуры и труб может стать настоящей головной болью, а если вы будете медлить с их устранением, они также могут обойтись вам дорого. Узнайте больше о наших сантехнических услугах.

Если вы проживаете в Честере или округе Ланкастер и нуждаетесь в какой-либо из вышеперечисленных услуг, не стесняйтесь обращаться к нам через нашу контактную страницу.

Просмотреть все сообщения в блоге

Разница в 9 градусов по Фаренгейту между подачей и возвратом — это нормально?

Дом

Новые сообщения
Часто задаваемые вопросы
Календарь
Поиск

Новые сообщения
Подрядный бизнес

Форум
Обратитесь за помощью к нашим профессионалам-владельцам — НИКАКИХ советов по самостоятельному изготовлению не будет.
AOP Жилой HVAC (Зона Beenthere)
Разница в 9 градусов по Фаренгейту между подачей и обраткой — это нормально?

Согласие на использование файлов cookie
Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.
Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний в области HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений
Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; за бесплатно 9счет 0187. Как зарегистрированный гость вы сможете:

Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.

Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям

Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.

Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!
Мы не рекомендуем регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

23.06.2017, 17:38 #1

Разница в 9 градусов по Фаренгейту между подачей и обраткой — это нормально?

Сейчас я измеряю разницу в 9-10 градусов по Фаренгейту между температурой приточного воздуха и температурой возвратного воздуха. Это нормально? Я думал, что разница должна быть больше…
Наружная температура в Остине сейчас 102 градуса по Фаренгейту, если это имеет значение…

Ответить Ответить с цитатой

23.06.2017, 18:11 #2

Какова была разница температур в прошлом году? Новая система? Новый владелец (нет истории для сравнения) существующей системы? 9-10 градусов обычно мало для одноступенчатой системы кондиционирования. Когда была последняя проверка PM, чтобы сравнить старое устройство?

Ответить Ответить с цитатой

23.06.2017, 06:19ВЕЧЕРА #3

Где вы это прочитали и чем? Инфракрасные термометры не точны для этого. Снимите показания с цифрового датчика, входящего в рециркуляционный воздух и выходящего из приточного воздуха. Это дает вам «представление» о том, как работает система, но такие факторы, как влажность и воздушный поток, имеют большое значение. Чтение также на возврате и подаче дает представление о притоке тепла в воздуховоде.
Мой работает с разницей в 20, иногда больше, если действительно сухо.

Ответить Ответить с цитатой

23.06.2017, 18:32 #4

Первоначально Послано Bazooka Joey

Как была разница температур в прошлом году? Новая система? Новый владелец (нет истории для сравнения) существующей системы? 9-10 градусов обычно мало для одноступенчатой системы кондиционирования. Когда была последняя проверка PM, чтобы сравнить старое устройство?
В июне прошлого года я увидел разницу в 14 градусов: http://hvac-talk.com/vbb/showthread….house-humidity
Система все еще находится на гарантии. Две недели назад здесь был техник, после того, как я узнал, что катушка зависает. Он сказал, что заправка хладагентом в норме, а проблема с замерзанием змеевика была вызвана каким-то клапаном (думаю, это был клапан давления, но я не помню точных слов, которые сказал техник). Он добавил в систему какую-то добавку, сказал, что зависания прекратятся через несколько дней. Тем не менее, я все еще наблюдаю симптомы замерзания катушки (нет потока воздуха из регистров подачи), и сегодня я также измерил температуру.

Ответить Ответить с цитатой

23. 06.2017, 18:34 #5

Первоначально Послано BaldLoonie

Где вы это прочитали и с чем? Инфракрасные термометры не точны для этого. Снимите показания с цифрового датчика, входящего в рециркуляционный воздух и выходящего из приточного воздуха. Это дает вам «представление» о том, как работает система, но такие факторы, как влажность и воздушный поток, имеют большое значение. Чтение также на возврате и подаче дает представление о притоке тепла в воздуховоде.
Да, я использовал инфракрасный термометр. Я пойду на чердак и измерю температуру, как ты советуешь.

Ответить Ответить с цитатой

23 июня 2017 г., 19:09 #6

Подача — 50 градусов, обратка — 78 градусов (вероятно, больше, потому что я подождал всего минуту или около того, прежде чем сделать снимок). Так что разница не менее 28 градусов. Что хорошо, я думаю. Я использовал термопару, которая идет в комплекте с платой управления зонами. На обоих изображениях написано SUPPLY, но этот текст просто жестко закодирован в программном обеспечении контроллера и не указывает фактическое местоположение термопары; Я двигал его между подачей и обраткой и фотографировал.

Ответить Ответить с цитатой

23.06.2017, 19:28 #7

Первоначально Послано golhon

В прошлом июне я видел разницу в 14 градусов: http://hvac-talk.com/vbb/showthread….house-humidity

Система все еще находится на гарантии. Две недели назад здесь был техник, после того, как я узнал, что катушка зависает. Он сказал, что заправка хладагентом в норме, а проблема с замерзанием змеевика была вызвана каким-то клапаном (думаю, это был клапан давления, но я не помню точных слов, которые сказал техник). Он добавил в систему какую-то добавку, сказал, что зависания прекратятся через несколько дней. Тем не менее, я все еще наблюдаю симптомы замерзания катушки (нет потока воздуха из регистров подачи), и сегодня я также измерил температуру.

Первоначально Послано golhon

В июне прошлого года я видел разницу в 14 градусов: http://hvac-talk.com/vbb/showthread….house-humidity

Не техник. Дайте вам разборчивую копию счета за услуги, в котором точно указано, что он сделал. Постоянно замерзающая катушка не является решением проблемы, даже если у вас 28-градусный сплит. Я бы продолжал перезванивать им, пока они не смогут исправить случайную / несколько часто зависающую катушку.

Система все еще находится на гарантии. Две недели назад здесь был техник, после того, как я узнал, что катушка зависает. Он сказал, что заправка хладагентом в норме, а проблема с замерзанием змеевика была вызвана каким-то клапаном (думаю, это был клапан давления, но я не помню точных слов, которые сказал техник). Он добавил в систему какую-то добавку, сказал, что зависания прекратятся через несколько дней. Тем не менее, я все еще наблюдаю симптомы замерзания катушки (нет потока воздуха из регистров подачи), и сегодня я также измерил температуру.
Не техник. Дайте вам подробную разборчивую копию наряда на работу, если да, то там должно быть указано, что он сделал. Я бы продолжал звонить им каждый раз, когда змеевик обледенел, разница температур в 28 градусов велика, но что толку, когда змеевик замерзает.

Ответить Ответить с цитатой

23. 06.2017, 07:49ВЕЧЕРА #8

Автор: Базука Джоуи

Не техник. Дайте вам подробную разборчивую копию наряда на работу, если да, то там должно быть указано, что он сделал. Я бы продолжал звонить им каждый раз, когда змеевик обледенел, разница температур в 28 градусов велика, но что толку, когда змеевик замерзает.
Нет, копию наряда он мне не дал. На самом деле я звонил им уже дважды: три дня назад и сегодня. Три дня назад приехали и ничего не сделали, так как «производитель не разрешает менять клапана, пока они все не перепробовали». Посмотрим, какой будет сегодняшняя отмазка — я жду прибытия техника в ближайшие несколько часов.

Ответить Ответить с цитатой

05.03.2018, 20:01 #9

Система работает неправильно, проблем может быть несколько.
При относительной влажности воздуха в помещении 50% разница обычно составляет около 19 или 20F.
Им нужно найти причины и устранить их…

Ответить Ответить с цитатой

05.
