расстояния между постройками по СНиП, правила застройки дома и расположения объектов при строительстве

Индивидуальное жилищное строительство – это жилой дом на земельном участке собственника, вид землевладения которого для ИЖС предназначен. Такая постройка хороша тем, что в ней возможна прописка, и она предназначается для круглогодичного проживания. При этом законом установлен ряд нормативов и ограничений, которые регулируют постройку жилого дома. Их следует соблюдать во избежание проблем с законом и личной безопасностью.

Содержание

  1. СНиП и другие нормы размещения строений на ЗУ
  2. Нормативы застройки
  3. Санитарные нормы
  4. Требования пожарной безопасности
  5. Нормы расстояний и правила застройки на земельном участке ИЖС
  6. Расстояния между домами и постройками на ЗУ
  7. Разрешенная высота
  8. Нормы строительства бани
  9. Размещение забора
  10. Коммуникации
  11. Деревья
  12. Границы других построек

СНиП и другие нормы размещения строений на ЗУ

Строительные нормы и правила (СНиП) – это свод нормативных актов, регулирующих строительство, инженерные и архитектурно-строительные изыскания и градостроительную деятельность. Планируя возведение жилого строения на участке ИЖС необходимо заранее ознакомиться со всеми нормативами допустимой застройки на участке, чтобы в дальнейшем не возникло проблем с согласованием проекта строения. Нормами строительства и застройки являются следующие акты:

  1. СНиП 30-02-97. Регулирует расположение строительных объектов относительно «красной линии». «Красная линия» – это черта, обозначающая границу между участком и зонами общего пользования. Итак, согласно этой норме, жилой дом располагается в 5 м от улицы и 3 м от проезда и границ между участками (улица, в отличие от проезда, имеет определенное название). Хозяйственная постройка располагается в 5 м и от улицы, и от проезда. Также эта норма регулирует процент мощения участка, допустимый процент, который может занимать жилое строение от участка (не более 30%), и другие нормы.
  2. СНиП 2.04.02-87 и СНиП 2.04.01-85 регулируют устройство и расположение систем водоснабжения и водоотведения.
  3. СНиП 2.07. 01-89 устанавливает нормы дистанции проведения на соседних участках между трубопроводами и кабелями.
  4. ТСН-40-301-97. В нем регламентируются санитарно-защитные нормы.

Эти и другие нормативные акты определяют нормативы индивидуальной жилищной застройки и обеспечения дома всеми необходимыми коммуникациями. Рассмотрим подробнее все эти нормы.

Нормативы застройки

На участке под ИЖС регламентируется не только то, каким должно быть жилое строение, но и то какой вариант расположения допустим в соответствии с правилами пожарной безопасности, с санитарными нормами и требованиями безопасности.

Санитарные нормы

Санитарные нормы ИЖС предполагают следующие требования к участку с индивидуальным жилым строением и другими постройками:

  1. От жилого дома до границы с земельным участком соседей должно быть не менее 3 м;
  2. От сарая/загона для животных от ЗУ соседей – не меньше 4 м;
  3. Хозяйственные постройки нужно располагать таким образом, чтобы они отстояли от границ с соседним участком минимум на метр. Если менее, чем на метр, то скат крыши должен быть сделан в сторону собственного участка;
  4. Высокорослые деревья от соседей должны быть в 4 м, средние деревья в двух метрах от соседнего ЗУ, а кустарники – в метре.

ВАЖНО: правильные измерения рассчитываются от выступающих частей здания или от его цоколей.

Требования пожарной безопасности

Во избежание возгорания, или во избежание возгорания соседних построек, СНиП предусматривает правила взаимного расположения построек исходя из материалов строительства.

Так, если дом из камня, либо кирпича (негорючие материалы), то расстояние между жилыми строениями должно составлять от 6 м.

Если дом оснащен деревянными перекрытиями, то расстояние составляет от 8 м.

Также для бетонных зданий расстояние составит 8 м, для железобетонных – 10 м. Эти расстояния увеличиваются на два метра при наличии деревянных перекрытий.

Деревянные дома и коттеджи должны отстоять друг от друга на 15 м. При всех этих нормах, требования затрагивают и площадь самого участка – она должна быть не менее 006, гектара.

Нормы расстояний и правила застройки на земельном участке ИЖС

Нормативные акты СНиПа включают в себя также нормы регулирования взаимного расположения построек различного назначения в пределах участка с индивидуальным жилищным строительством.

Эти нормы продиктованы санитарными требованиями и требованиями пожарной безопасности в пределах самого участка. Требования касательно строительства объектов также прописаны в этих нормативно-правовых актах. Их соблюдение гарантирует уровень безопасности для жилого дома и земельного участка.

Расстояния между домами и постройками на ЗУ

В границах участка постройки тоже должны находиться на определенной дистанции от жилого дома: строения для животных – в 12 метрах от дома, баня – в 8 метрах.

Хозяйственная постройка – в 4 метрах. Если дом и хозяйственная постройка соприкасаются, то они должны иметь отдельные входы на расстоянии 7 метров друг от друга.

Гараж может располагаться внутри жилого дома. Сооружения канализационные и водоснабжения не должны быть к дому ближе, чем на 8-10 метров.

На этом основные требования по взаимному расположению построек на участке заканчиваются. При этом, нормы не являются строгими, небольшие погрешности в измерениях допускаются.

Единственные трудности, которые могут возникнуть – так это в процессе продажи участка инспекция может не одобрить расположение с большими погрешностями.

Разрешенная высота

Высота жилого дома должна быть от 2,5 метров в высоту до 12 метров (3 этажа). Помимо высоты регламентируется площадь внутренних помещений. По этим нормам размер каждой спальни не должен быть менее 8 кв. метров, общей комнаты – 12 квадратов, кухни – от шести квадратов, туалета – от одного квадратного метра. Потолки должны быть выше 2,5 метров, ширина лестниц – от 0,9 метра. Хозяйственные постройки должны превышать 2 метра, баня – 2,2 метра.

Нормы строительства бани

Высота бани, согласно нормам, должна превышать 2 метра 20 сантиметров.

Ее внутренне устройство должно соответствовать всем нормам пожарной безопасности.

От жилого дома здание бани должно отстоять на 8 метров, от забора со стороны улицы – на 5 метров, от границы с соседним участком – на один метр.

Размещение забора

По правилу, возведение капитального забора возможно только после заключения кадастровой экспертизы о границах земельного владения. До этого забор можно возводить из сетки рабицы.

Превышать 1,5 метра забор не должен ни до, ни после кадастровой экспертизы. Это требование не строгое, но оно должно соблюдаться хотя бы на границах между участками – такая высота не создаст большую тень на чужом участке, а значит, будет соответствовать гигиеническим и санитарным нормам.

Относительно «красной линии» забор тоже должен быть расположен определенным образом: калитка никак не должна за эту линию заходить, а значит, от улицы/проезда, забор нужно отодвинуть на такое расстояние, чтобы подъезд машины/парковочное место и отворяющаяся калитка не создавали неудобств пешеходам и водителям.

Если же забор подходит вплотную, то калитка должна открываться вовнутрь участка. Друг от друга участки может отделять прозрачный забор, забор из сетки или решетчатый. Соблюдая эти требования при возведении забора, ничьи границы ущемлены не будут. А значит, забор принесет только охранительную функцию, никаких конфликтов интересов не возникнет.

Коммуникации

Коммуникации – это отдельная категория проблем для собственников земельных участков под ИЖС. Конечно, большая часть нагрузки за их проведение падает на органы местной администрации, но при этом собственнику важно следить за тем, согласно ли всем нормам коммуникации проводятся. Это важно как для того, чтобы избежать проблем с их функционированием, так и для дальнейшей продажи участка и связанным с ней проведением различных инспекций.

Для начала, если участок не оборудован подземными коммуникациями, нужно знать, что туалет, колодец или скважина и компостная/выгребная яма (или ящик) должны находиться друг от друга в 8 метрах. Это необходимо, чтобы нечистоты и продукты гниения не смешивались с питьевой водой.

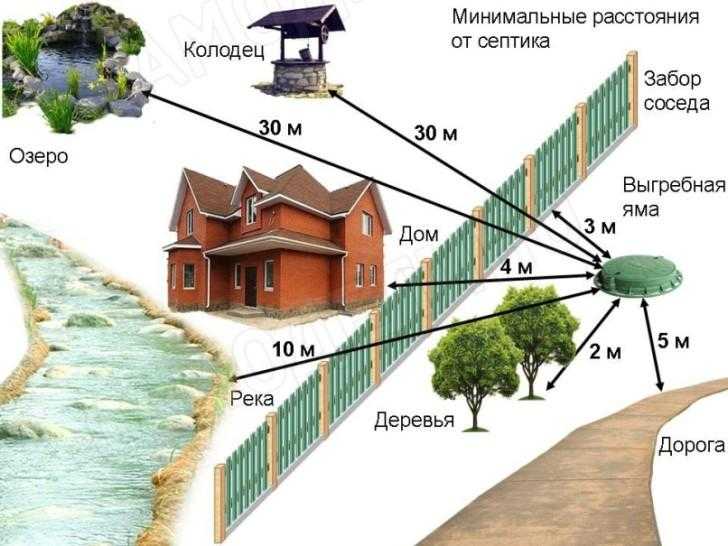

Расстояния от фильтрующих колодцев и других подобных сооружений до жилых строений должно быть не менее 8-10 метров. Больше требований по водоснабжению нет. Именно поэтому нужно ознакомиться с допустимым проектом водопровода, чтобы в будущем не возникло проблем.

Касательно газоснабжения, то для верного проведения этой коммуникации нужно, чтобы газопровод соответствовал следующим шести требованиям:

  1. Газовые трубы должны подводиться к дому со стороны кухни;
  2. Если в доме имеются печные конструкции, газ можно проводить через дом, но снаружи его;
  3. Газонагреватель не может устанавливаться в ванной комнате;
  4. Трубы не могут проводиться через фундамент;
  5. Соединения труб должны быть сделаны исключительно методом сварки;
  6. При использовании газового баллона, его объем не должен превышать 12 литров.

Требования к канализации следующие: трубы прокладываются глубже, чем на 0,3 метра, их диаметр должен составлять не менее 150 миллиметров, фильтр фильтрующего колодца должен отходить от грунтовых вод на 1 метр.

Электроснабжение тоже должно проводиться в соответствии с нормативами. Столбы электроснабжения не должны преграждать или мешать подъезду автомобиля к участку. Линии электропередач не должны превышать 2,7 метра в высоту (это в случае подведения к дому). Если протяжка осуществляется с улицы с интенсивным движением, высота – не менее 6 метров.

Деревья

Как уже было прописано в санитарных нормах, высокие деревья должны быть расположены от границы соседнего участка на 4 м, средние деревья – на два метра, а кустарники должны располагаться в одном метре от границы.

При этом, если деревья высажены согласно требованиям СНиПа, но их кроны так разрослись, что заходят на территорию соседнего участка, это считаться нарушением не будет.

Границы других построек

Что касается не указанной до этого момента информации о расположении и границах построек, так это обновление на 2018 год в законодательстве, по которому, если площадь постройки хозяйственного назначения превышает 50 кв. м, то она должна отстоять от других строений на 15 м.

Соблюдая все нормативы, указанные в Градостроительном Кодексе РФ и Земельном Кодексе РФ, а также в СНиПе, можно избежать проблем не только с узакониванием построек и их оформлением, но и в целом обеспечить безопасную жизнь на земельном участке.

СНиПы – что нужно знать обязательно знать владельцу земельного участка до начала строительства дома!

Строительные нормы и правила необходимо знать и соблюдать любому владельцу земельного участка, планирующему строительство собственного загородного дома или дачи. СНИПы не призваны загнать человека в рамки, они действительно необходимы для безопасной и длительной эксплуатации как Вашего дома, так и домов Ваших соседей, гарантируя комфорт и максимально возможную противопожарную безопасность..

С чего начать планирование участка и строительство своей новой жизни? Прежде всего нужно убедиться в правильности оформления документов – они должны быть грамотно составлены и Свидетельство о праве собственности на земельный участок должно быть у Вас на руках. Проверьте разрешенный вид использования земель – это должны быть земли сельхозназначений с разрешенным видом использования «под дачное строительство» (или дачное хозяйство) или земли поселений с РВИ ИЖС (индивидуально-жилищное строительство) или КЖС (комплексное жилищное строительство).

Когда Вы проверили наличие и правильность документов, начинаем планировку. (Все обязательные правила строительства перечислены в документах, объединённых под общим названием «Строительные нормы и правила» — или просто СНиП). В СНиП 30-02-97 даны основные принципы строительства садоводческих и дачных объединений и расположенных в них сооружений (они обязательны для всех владельцев земельных участков площадью от 6 соток).

Планирование отдельного участка обычно начинается с видимого обозначения его границ – забора, отделяющего Ваш собственный участок от соседних участков и земель общего пользования.

Заборы рекомендуется устанавливать в соответствии с правилами, прописанными в Уставе Вашего ДНП – это позволит Вам благополучно сосуществовать с людьми, разделяющими Ваши ценностные ориентиры.

Что можно располагать на своём земельном участке? Жилое строение (дом), а также хозяйственные постройки – теплицы, летняя кухня, баня (сауна), душ, навес или гараж для автомобилей. Хозяйственные постройки могут быть разных типов – порядок их возведения, размеры, состав и назначение определяются органами местного самоуправления. Можно также разместить на участке компостную площадку, яму или ящик, а при отсутствии канализации – и уборную. (Хотя сейчас с развитием локальных очистных систем и биотуалетов многие предпочитают выбирать именно их).

Чтобы разместить все эти строения правильно, надо выбрать ориентиры. Ими обычно бывают строения на участке соседей и сам забор. Если Ваши соседи тоже ещё не начали строиться, то согласовать удобные для Вас и для них варианты будущих построек будет несложно.

Итак, основные требования: от границы участка со стороны улицы до дома должно быть не менее 5м, от границ проезда и соседнего участка не менее 3 метров. От хозяйственных построек до улиц и проездов должно быть не менее 5 метров.

Теперь согласуем наши строения со строениями соседей. (Это тоже жестко регламентируется СНИПами с целью предотвращения пожаров).

Когда хозяйственные постройки примыкают к жилому строению или дому, расстояние до соседнего участка измеряется отдельно от каждого объекта, например: дом-гараж (от дома не менее 3 м, от гаража не менее 1 м) или дом-постройка для скота и птицы (от дома не менее 3 м, от постройки для скота и птицы не менее 4 м).

Как именно измерять расстояние между жилым строением или хозяйственными постройками и соседним участком?

Если элементы дома и постройки (эркер, крыльцо, навес, свес крыши и др.) выступают не более чем на 50 см от плоскости стены, расстояние измеряется от их цоколя или, при отсутствии цоколя, от стены; если более чем на 50 см, то от выступающих частей или от проекции их на землю (консольный навес крыши, элементы второго этажа и др.).

Не забывайте и о противопожарном расстоянии (см. в таблице ниже) относительно домов, находящихся на противоположных сторонах проезда. По согласованию с правлением ДНП навес или гараж для автомобиля может непосредственно примыкать к ограде со стороны улицы. При этом строительство гаража мало ограничивается правилами: он может быть отдельно стоящим, встроенным или пристроенным к дачному дому и хозяйственным постройкам.

Важно всегда помнить, что планирование всех строений проходит в соответствии с нормами пожарной безопасности – именно это и лежит в основе строительных норм. Например, расстояние между деревянными домами (Вашим и соседским) должно быть не менее 15 метров. Но если Вы строите каменный дом а у соседей деревянный, то будет достаточно и 10 метров между ними. Однако противопожарные расстояния между строениями в пределах одного участка не нормируются.

СНиП 30-02-97 предоставляет следующую таблицу минимальных расстояний между жилыми строениями на соседних земельных участках с учётом их материала:Минимальные противопожарные расстояния между крайними строениями и группами строений на садовых участках

Материал несущих и ограждающих конструкций строения Расстояния,м А Б В А Камень, бетон, железобетон и другие негорючие материалы 6 8 10 Б То же, с деревянными перекрытиями и покрытиями, защищенными негорючими и трудногорючими материалами 8 8 10 В Древесина, каркасные ограждающие конструкции из негорючих, трудногорючих и горючих материалов 10 10 15 По санитарно-бытовым нормам постройки необходимо расположить на правильном расстоянии от находящихся на соседних участках: от жилого строения или дома до бани, душа или уборной – 8 м; от колодца до уборной и компостного устройства – 8 м. От дома до уборной не менее 12 метров. Граница соседнего участка должна находиться в 3 м от жилого строения (или дома), в 4 м – от построек для содержания мелкого скота или птицы, в 1 м – от других построек, в 4 м – от стволов низкорослых деревьев (в 2 м – от среднерослых), в 1 м – от кустарника.

Создание подвала или погреба возможно под жилым строением или жилым домом и хозяйственными постройками, не предназначенными для птицы и мелкого скота. Минимальная высота жилых помещений – 2,2 м от пола до потолка, подвала – 2 м от пола до потолка, погреба – 1,6 м до выступающих конструкций типа прогонов и балок. Проектирование лестниц – ведут ли они в подвал или на другой этаж – зависит от конкретных условий, а также требований СП 55.13330. Этот свод правил распространяется и на объекты индивидуального жилищного строительства.

Количество строений, дорожек и площадок с твёрдым покрытием оговорено отдельно: на небольшом дачном участке в 0,06-0,12 Га оно должно занимать не более 30%.

Важно также не забывать о требованиях к инженерному оборудованию. Сток дождевой воды с крыши нельзя направлять на прилежащий участок, если хозяйственная постройка находится в 1 м от него.

В жилом здании необходимо установить прибор для учёта электроэнергии. При этом СНиП предусматривают, что обогрев дома осуществляется от автономных систем, таких как нагревательные приборы и источники теплоснабжения – котлы и печи. К котельным предъявляются отдельные требования, изложенные в «Инструкции по размещению тепловых агрегатов». К примеру, высота котельной должна быть равна как минимум 2,5 м, а объём – 15 м3. Кроме того, в котельной обязательно наличие вытяжки и окна, чтобы обитатели дома были в безопасности и могли вздохнуть свободно.

Системы водоснабжения. Подача воды на конкретный участок может производиться как централизованно, так и автономно. При автономном водоснабжении – от шахтных и мелкотрубчатых колодцев, каптажей родников (т.е. сооружений типа колодцев и траншей) – необходимо соблюдать требования, изложенные в СанПиН 2. 1.4.1110. Свободный напор воды в сети водопровода на территории дачного объединения должен быть не менее 0,1 МПа.

Канализация, водоотведение. При отсутствии водоотведения на участках следует устанавливать устройства с местным компостированием – пудр-клозеты, биотуалеты. Использование выгребных устройств типа люфт-клозет и надворных уборных допускается при размещении не менее чем в 1 м от границ участка.

Люфт-клозетом называют уборную со сточной трубой, ведущей в подземный выгреб; а пудр-клозетом – туалет, в котором отходы обрабатываются порошкообразным составом до образования компоста. На индивидуальных участках возможна установка локальных очистных сооружений производительностью до 1-3 м3 с дальнейшим отводом в пониженное место.

Для хозяйственных сточных вод необходимо предусмотреть фильтровальную траншею с гравийно-песчаной засыпкой или другие очистные сооружения, расположенные как минимум в 1 м от прилежащего участка. По согласованию с органами санитарного надзора хозяйственные сточные воды можно сбрасывать в наружный кювет по специально организованной канаве.

Газоснабжение производится от газобаллонных установок сжиженного газа, от резервуарных установок со сжиженным газом или от газовых сетей.. Ёмкость газового баллона, расположенного на кухне, должна составлять максимум 12 л. Баллоны более 12 л следует располагать в пристройке из негорючего материала или в металлическом ящике у глухого участка наружной стены не ближе чем в 5 м от входа в здание.

Строительные нормы не зависят от желаний и требований ДНП, они одинаковы для всех обладателей участков – и не просто так: безопасность человека превыше всего. А за безопасностью следует и комфорт. Соблюдение СНиП даёт владельцу земельного участка возможность мирно сосуществовать как с соседями, так и с самим собой, получая долгожданную тишину своего собственного заповедного уголка.
