Подключение электричества – от столба к дому

По народному поверью, настоящий мужчина всегда (и даже во сне) готов вкрутить в доме лампочку, заменить розетку и разобраться с выбитыми пробками.

А если усложнить задачу и предложить ему, к примеру, провести силовой кабель от столба к дому? Верим, что здесь возможны только два варианта:

Настоящий мужчина окажется электриком, и с лёгкостью справится с задачей – ведь он знаком с ней и имеет опыт;
Настоящий мужчина любой другой профессии окажется разумным человеком, знающим об опасности работы под напряжением, и передаст её в руки профессионалов.

ПОЖАЛУЙ, ДОСТИЖЕНИЯ В ЭЛЕКТРОМОНТАЖНЫХ РАБОТАХ ЛУЧШЕ ОСТАВИТЬ НА УРОВНЕ ЗАМЕНЫ ЛАМПОЧЕК, А БОЛЕЕ СЛОЖНУЮ РАБОТУ ДОВЕРИТЬ СПЕЦИАЛИСТАМ

Почему не стоит самостоятельно проводить электромонтажные работы?

В ситуации с проведением линии от столба к дому есть пара серьёзных опасностей:

Во-первых, вы рискуете получить удар электрическим током, находясь на высоте и держась за заземлённый предмет;
Во-вторых, есть риск замыкания незащищённых проводов, что может привести к феерическому зрелищу и выгоранию проводов по всей уличной линии. А это проблемы на подстанции и крайнее недовольство соседей, вынужденных на время вернуться в 19 век и пользоваться лучиной. Кстати говоря, подумайте и о финансовых потерях, которые вы понесёте в процессе восстановления линии.

НЕПРАВИЛЬНО ПРОВЕДЁННЫЕ РАБОТЫ МОГУТ ПОВЛЕЧЬ ЗА СОБОЙ СЕРЬЁЗНЫЕ ПОСЛЕДСТВИЯ

Для подобных работ вам понадобятся не только специфические знания, но и правильный инструмент – ведь именно недостаточно качественный инструмент чаще всего приводит к удару электрическим током. Мы настоятельно рекомендуем вам воспользоваться услугами профессионалов, тем более что они не так дороги в наше время.

Воздушные или подземные сети?

Вначале нужно определиться с тем, какой вариант прокладки линии вам больше подходит – воздушный или подземный.

КАК РАЗОБРАТЬСЯ В ХИТРОСПЛЕТЕНИЯХ ЗАДАЧИ ПО ПРОКЛАДКЕ ЛИНИИ ОТ СТОЛБА К ДОМУ?

Проведение электрики по воздуху

Воздушная подводка привлекательна простотой и экономией средств и времени. Однако всё не так просто – чтобы получить возможность провести воздушную линию, нужно соответствовать некоторым требованиям:

Высота ввода кабеля в дом должна быть не менее 2,75 метров. В случае, если высота достаточная, на этом уровне на стену устанавливается распределительный щиток с УЗО, к которому подключается кабель от столба. Решить проблему можно и при недостаточной высоте – для этого устанавливается металлический гусак;
Расстояние от столба до точки ввода в дом должно быть не более 10 метров. Чтобы исправить ситуацию, в случае, когда расстояние больше, устанавливают дополнительную опору. Однако и от неё до столба не должно быть более 15 метров.

Если условия соблюдены, вы можете воспользоваться воздушным способом проведения линии.

ПРАВИЛА ПРОВЕДЕНИЯ ВОЗДУШНОЙ ЛИНИИ ОТ СТОЛБА К ДОМУ

Провода, использующиеся для воздушной подводки:

Медные с сечением 4 мм – для расстояния до 10 метров;
Медные с сечением 6 мм – для расстояния 10-15 метров;
Алюминиевые с сечением 16 мм и более.

Медные провода тоньше, но стоимость их гораздо выше, чем у алюминиевых, потому используются они редко.

Как проводится воздушная линия?

Между столбами натягивается трос, к которому впоследствии будет крепиться кабель токонесущий кабель;

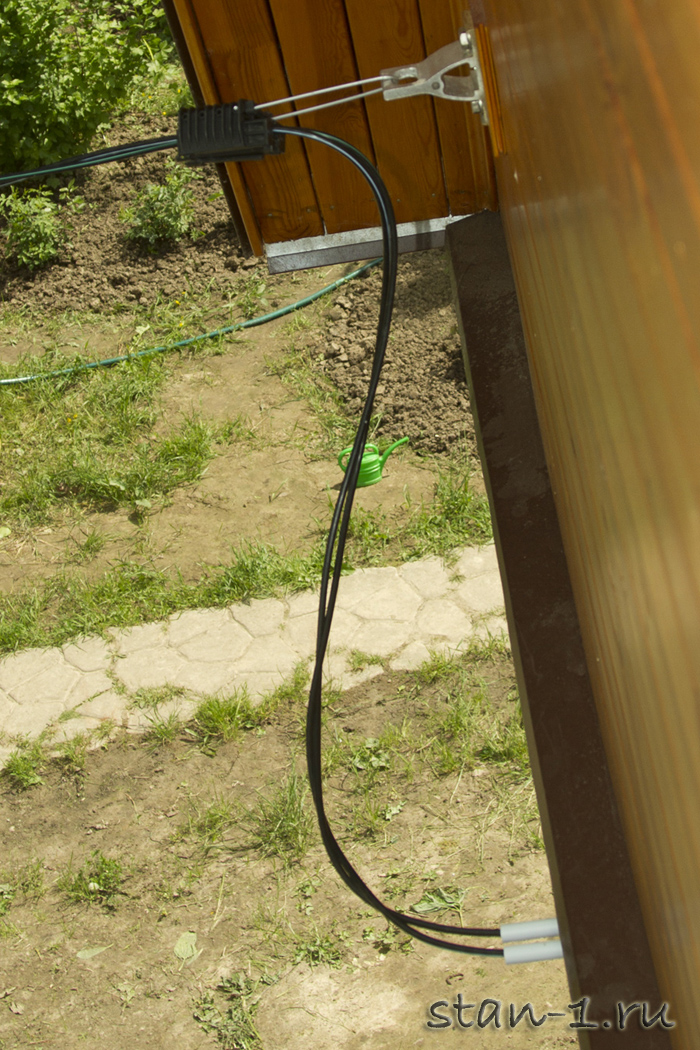

Второй вариант – с использованием СИП (самоизолированного провода), подключающегося с помощью изоляторов, специальной арматуры.

Обязательно пользуйтесь гофром или стальной трубой для укладки кабеля от места ввода в дом до распределительного щитка!

Недостатками воздушного ввода электричества являются:

Открытая электропроводка, подверженная повреждениям
Ограничение возможностей проезда негабаритной техники

Траншейный ввод электричества в дом

Траншейный (подземный) ввод электричества в дом производится следующим образом:

Кабель опускается по столбу вниз внутри стальной трубы, высота которой не должна быть менее 2 метров;
От столба к месту ввода кабеля в дом роется траншея, глубина которой варьируется в зависимости от защиты кабеля – 0,7 метров для кабеля в трубе из пластика или асбеста и 1 метр для кабеля без защиты;
В дом кабель вводится также в металлической трубе. Вы можете провести его через ленточный фундамент (но не под него!) или поднять по стене дома на уровень около 2 метров, также в стальной трубе.

ПРАВИЛА ТРАНШЕЙНОГО ПОДКЛЮЧЕНИЯ ЭЛЕКТРИЧЕСТВА ОТ СТОЛБА К ДОМУ

Какой кабель используется для траншейного подключения? Это должен быть медный провод в усиленной изоляции или бронированный – на ваш вкус. Ограничений на сечение медных жил не имеется, если потребляемая мощность составляет менее 15 кВт, однако самым популярным является кабель ВБбШв с сечением 10 мм.

КАБЕЛЬ ВББШВ

Напоминаем вам, что все электромонтажные работы от и до должны выполняться специалистами. Самостоятельно подключать дом к силовой линии запрещено! Это грозит штрафами за несогласованный проект и отсутствие уровня допуска.

Ввод кабеля через стену или фундамент

Если на пути от столба к дому вы могли выбрать наиболее подходящий для вас по каким-либо параметрам провод, то на этом участке придётся пользоваться уже тем, что разрешено правилами. А правила устройства электроустановок (ПУЭ) гласят: «Не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Итак, в этом месте придётся перейти на медный провод. Наиболее часто используется кабель ВВГнг с негорючей изоляцией.

Скрутка алюминиевого и медного провода недопустима! Используйте клеммные коробки для соединения проводников

РАЗНООБРАЗИЕ КЛЕММНЫХ КОРОБОК WAGO

Почему нельзя использовать скрутку? При прямом соединении медь и алюминий дают активную химическую реакцию, в результате которой окисляются и ухудшают контакт. Это даёт искры даже при незначительных перегрузках, а значит, грозит пожаром.

Клеммные коробки бывают герметичными и открытыми. Для использования на улице и во влажных помещениях лучше выбрать герметичные коробки, а для сухих помещений можно остановиться на открытых.

Если вы решили, что на этом меры по обеспечению безопасности завершились – вы глубоко ошибаетесь. Для проведения провода через деревянную стену понадобится стальная труба с толстыми стенками. Диаметр трубы должен как минимум в 4 раза превышать наружный диаметр провода. Для определения толщины стенки трубы существуют строго фиксированные нормы:

Для кабеля сечением 4 мм2 – 2,8 мм толщины стенки;
Для кабеля сечением 6-10 мм2 – 3,2 мм толщины стенки

МЕСТО ВХОЖДЕНИЯ СИЛОВОГО КАБЕЛЯ В ДОМ

Располагайте вход кабеля в дом под обратным уклоном, чтобы избежать попадания воды внутрь. Для герметизации точки входа используйте асбестовые, резиновые или пластиковые заглушки – они также помогут обеспечить и электробезопасность.

Обратите особое внимание на края трубы – они должны быть гладко отшлифованы, чтобы не повредить кабель при движении.

Заполните пространство в трубе изоляцией, чтобы повысить надёжность и защитить этот участок от насекомых и попадания посторонних предметов

Если вы вводите кабель через фундамент, а не через деревянную стену, можно использовать пластиковые закладные, которые устанавливаются на стадии производства фундамента.

РАБОТЫ ПОД НАПРЯЖЕНИЕМ ДОЛЖНЫ ПРОВОДИТЬ СПЕЦИАЛИСТЫ

Следите за тем, что бы все запчасти, используемые для проведения электричества в дом, были качественными и соответствовали требованиям безопасности. В полном соответствии нормам электробезопасности вы можете быть уверены, пользуясь услугами фирмы «Адмирал».

Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

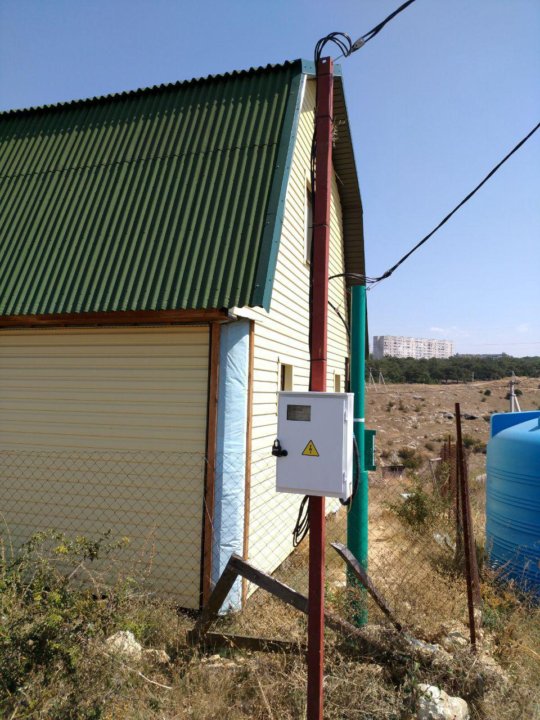

Схема подключения частного дома 15 и 30 кВт

Ключевые моменты по срокам и порядку при подключении 15 и 30 кВт к частному дому в Московской области.

Подключить электричество 15 кВт от стоящего рядом столба не далее 15 метров возможно за 30 рабочих дней.

Если это расстояние от 15 м до 300 м от ВЛ до границ участка, то за период от 3-х до 12 месяцев районные электрические сети построят воздушную линию, согласно тарифа от 3 тыс. р./кВт. Если же это расстояние от 300 м до 500 м, то в этом случае затраты на строительство линии электропередач ВЛ 0,4 кВ до границ земельного участка будут выше.

Электрики Электросетей монтируют прибор учета электроэнергии для трехфазного подключения вверху опоры, от которой осуществляется ввод на участок. А собственник участка заказывает монтаж шкафа с автоматикой в доме, а в случае, если дом еще не достроен, то на трубостойке на территории земельного участка.

При подключении 30 кВт в Одинцовском, Дмитровском, Красногорском, Рузском, Солнечногорском, Наро-Фоминском, Сергиево-Посадском и других районах Московской области требуется допуск от Ростехнадзора, а это в свою очередь целый список дополнительных мероприятий, согласований, лабораторных испытаний электроустановки и контура заземления.
Подробнее можете узнать по тел. 8977-269-9430.

План увеличения мощности до 30 кВт.

1. Получить разрешение на дополнительную электрическую мощность у балансодержателя лэп.

2. Получить акт о выполнение технических условий от электросети.

3. Заказать контур заземления для ЭПУ с специальными параметрами.

4. Подготовить проект электроснабжения.

5. Заказать технический отчет по замерам сопротивления.

6. Обратиться с пакетом документации в Ростехнадзор.

7. Защитить проект.

8. Получить разрешение на технологическое присоединение.

9. Направить полученные документы в электросети.

10. Получить акт присоединения и далее на корректировку в Сбытовую компанию.

Список мероприятий на 30 кВт входят: монтаж влагостойкого щитка с контролем величины максимальной мощности – автоматическими выключателями на ток 50 А, усиленное заземление с сопротивлением 4 Ом, провод СИП 4*25. Для подтверждения величины сопротивления требуются лабораторные испытания.

Все эти электромонтажные и организацинные услуги с 1 по 10 пункт выполняем под ключ
по дополнительной смете!

Мы оперативно сможем выполнить монтаж лэп, электрооборудования мощностью выше 15кВт, 30Квт и более в любом районе Московской области.

От щитка к дому в земле можно проложить кабель ВВГ4*10 в трубе для ввода 15 кВт и 30 Квт, если длина не более 30 метров.

Расчет увеличения мощности электричества

Увеличение мощности на участке до 15 кВт — от 3 тыс. р./кВт

Увеличение мощности в частном доме до 30 кВт -от 3 тыс. р./кВт

Что касается подключения электричества к участкам СНТ, ДНП, то тут процедура упрощена с изменением Правил ТП, вносимых постановлением ПП РФ от 09.10.2021 г.

Новый порядок при подключении 15 кВт в СНТ с 30 июня 2022 г.

1. Снова требуется согласие от балансодержателя, например от СНТ или УК. Далее заявитель самостоятельно обращается и подает заявку ТП

в сетевую компанию. Присоединение к электросети выполняется от внутренних линий электропередач 220, 380 Вольт.

2. По полученным техническим условиям электрические сети подводятся непосредственно к земельному участку заявителя, члена СНТ.

3. СНТ может препятствовать электросетевой организации в осуществлении технологического присоединения при выполнении мероприятий, в частности проезду спецтехники и монтажу электрооборудования.

Этот вопрос регулируют юристы Электросетей.

Консультацию Вы можете заказать у инженера по тел.+7977-269-9430.

Электрическая проводка: как проложить электрический провод снаружи (сделай сам)

Самый простой способ провести электричество в сарай, сад или фонарный столб

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

3 9001–250 9000

9001–250 9000 Введение Узнайте, как проложить электрические провода снаружи под землей, чтобы добраться до навесов, фонарей, патио и других мест, следуя правилам безопасной проводки.

Необходимые инструменты

1 дюйм. Бит бухгалтер
4-в-1 отвертка
Набор битов буровой распуты
ДРУГИЕ/Драйвер-ДОРОГАЯ
HACKSAW
Трубная газета (2)
PLIERS
SPADS
. /нож

Необходимые материалы

Уплотнитель воздуховода
Электрические коробки
Изолента
ЭМТ (металлическая электрическая трубка)
Лента
Фитинги (разъемы и фунты)
GFCI
Кожаные перчатки
MATTOCK
Бендер труб
RMC (Гравный металлический контакт)
. Соединители проводов

Обзор: Объем проекта, специальные инструменты, материалы и стоимость

Перетаскивание удлинителей по двору для питания триммера, возня в темном сарае… большинство из нас воспринимают эти хлопоты как должное. Но так не должно быть. За день работы вы можете провести электрические линии в любую часть вашего двора.

Эта статья покажет вам, как провести электричество в сарай, но процесс почти идентичен, если вы хотите просто установить розетку на столбе, воткнутом в землю.

Лицензированный электрик возьмет по крайней мере несколько сотен долларов плюс материалы для прокладки линий от вашего дома до сарая на расстоянии 50 футов (не считая работ внутри вашего дома).

Мощность прохождения через RMC

Мы покажем вам, как прокладывать провода через жесткий металлический кабелепровод (RMC). Этот метод обеспечивает наилучшую защиту проводки и требует наименьшего количества копаний. Это также позволяет вам установить розетку GFCI в конце линии, а не в доме, что означает, что вам никогда не придется бежать обратно в дом, чтобы сбросить сработавшее GFCI.

Если вы хотите обеспечить выделенную цепь для сарая, наймите электрика, чтобы выполнить окончательное подключение в вашем главном электрическом щите. В противном случае вы можете подключиться к существующей цепи, если цепь имеет достаточную емкость, а коробка, к которой вы подключаетесь, имеет достаточный объем для дополнительных проводов.

Прокладка проводов внутри жесткого кабелепровода

Для прокладки проводов внутри жесткого кабелепровода вам понадобится ножовка и трубогиб, способный сгибать 1/2 дюйма. жесткая труба с внешним диаметром 3/4 дюйма и ловильная лента, достаточно длинная, чтобы можно было пройти через заглубленную трубу.

Вам также понадобится пара трубных ключей, чтобы скрутить секции трубы вместе, дрель и однодюймовое сверло, способное проникнуть в ваш сайдинг, а также инструменты для резки и зачистки проводов.

За несколько недель до начала проекта обратитесь в местный строительный отдел, чтобы получить разрешение на электроснабжение, если оно требуется. Затем за несколько дней до того, как вы начнете копать, позвоните по номеру 811, чтобы пометить ваши подземные коммуникации. Узнайте больше на call811.com.

Проект шаг за шагом (12)

Использование металлического кабелепровода означает меньший объем земляных работ

Прокладка проводов внутри жесткого металлического кабелепровода (RMC) немного дороже, чем закапывание подземного питающего кабеля (UF), но экономит трудозатраты.

Это связано с тем, что верхний край RMC должен находиться всего в шести дюймах от поверхности земли, а UF должен быть заглублен на 12 дюймов (в некоторых случаях глубже).
Может показаться, что дополнительные шесть дюймов глубины траншеи не представляют большой проблемы. Но это добавляет часы изнурительной работы, особенно если у вас каменистая почва, твердая глина или много корней деревьев.

Семейный мастер на все руки

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 14 января 2021 г.

Важные советы по модернизации домашней электросистемы

Основные советы по модернизации домашней электросистемы

Маскот / Маскот через Getty Images

Перестаньте перегорать предохранители (в прямом и переносном смысле) с помощью этих стратегий невмешательства

Получите цитаты от 3 профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

С появлением домашних интеллектуальных устройств и мощных бытовых приборов многим домовладельцам требуется больше электроэнергии, чем их дома могут выдержать в настоящее время, особенно когда они проводят выходные за просмотром шоу в социальных сетях.

Итак, ваша электрическая система нуждается в обновлении, чтобы справиться со всеми современными технологиями? Вот шесть практических советов, которые помогут вам начать работу, если это так.

1. Понимание рисков электромонтажных работ

Работа с электрическими панелями и электропроводкой в вашем доме может быть очень опасной. Мы настоятельно рекомендуем нанять электрика для выполнения любых обновлений. Используйте эти советы в качестве общего совета, чтобы начать разговор с профессионалом, и всегда обращайтесь за профессиональной помощью, когда это необходимо.

Серьезно, вызов опытного специалиста стоит денег, чтобы убедиться, что работа сделана правильно с первого раза и избежать травм. По данным Национальной ассоциации противопожарной защиты, неисправная электропроводка также является второй по значимости причиной домашних пожаров в Америке, что делает найм профессионала гораздо более важным.

Тусклый свет и регулярно перегорающие предохранители — не просто помеха, которая может испытать ваше терпение. Они могут быть признаком того, что вам необходимо обновить электрическую систему, или потенциально указывать на неисправную или неэффективную проводку, которую необходимо устранить как можно скорее.

Вот несколько признаков, которые ваша электрическая система готова к повышению:

Регулярно взорванные предохранители
Огни тум.
Перегоревшие лампочки
Чрезвычайно высокие счета за электроэнергию для вашего дома
Деформация электрического щитка из-за перегрева

Если вы обнаружите подобные проблемы с безопасностью в вашей текущей электрической системе, вам следует немедленно обратиться к профессионалу, чтобы заменить ее. Специалист по электрике может дать вам правильное руководство в вашей ситуации и сообщить, являются ли признаки, которые вы замечаете, просто раздражающим фактором или вам нужно устранить их сейчас.

3. Узнайте, насколько мощен ваш электрический усилитель

fstop123 / iStock / Getty Images Plus через Getty Images

Дом с одной или двумя спальнями обычно поставляется с 100-амперной сетью, которая в настоящее время фактически требуется Национальным Электрический кодекс (NEC). Для больших домов или домов, в которых работают большие приборы, такие как центральное кондиционирование воздуха, 150- или 200-амперное обслуживание является стандартным.

Знаете ли вы, сколько электроэнергии может выдержать ваш дом? Если нет, то это хорошая идея, чтобы узнать.

Таким образом, вы можете спланировать будущие потребности и ожидаемые проекты по благоустройству дома. Например, если вы работаете из дома или думаете об установке центрального кондиционера, вы можете выбрать 200 ампер вместо 150.

Как бы то ни было, хорошо обслуживаемые электрические панели обычно служат от 25 до 40 лет. Поэтому, если у вас старый, возможно, пришло время заменить его, даже если вы решите не увеличивать силу тока.

4. Замените существующий электросчетчик

Электросчетчики измеряют, сколько энергии потребляет ваш дом. Если вы думаете о повышении силы тока в своем доме, замена счетчика сэкономит вам счета за электроэнергию, поскольку новые интеллектуальные счетчики более энергоэффективны. Стоимость замены внешнего блока электросчетчика составляет от 500 до 1000 долларов США . Это включает в себя стоимость нового счетчика и установки профессионалом.

Замена коробки электрического счетчика, которая находится на высоте 10 футов от стены вашего дома, может быть сопряжена с дополнительными расходами из-за проблем с доступностью. Оплата 125 долларов в час — хорошая оценка в большинстве регионов.

Панель выключателя — это главная точка распределения электроники в вашем доме. Если эти цепи перегружены, вы можете столкнуться с перебоями в подаче электроэнергии или неэффективным освещением в вашем доме при работе приборов. Ваша сила тока должна соответствовать или превышать потребности дома. (Например, 100-амперная сеть не должна иметь 200-амперную.)

Добавление нового автоматического выключателя или привлечение профессионального электрика для установки вспомогательной панели может помочь более эффективно распределять электроэнергию в вашем доме. Если вы занимаетесь ремонтом дома и планируете переместить блок предохранителей, убедитесь, что он находится вдали от детей.

Вы можете получить максимальную отдачу от осмотра электрооборудования, обратившись к профессионалу для проверки вашей панели.

6. Спросите о структурированной проводке

Сегодня структурированная проводка (также называемая проводкой будущего) представляет собой интересное предложение для тех, кто хочет модернизировать свою домашнюю электрическую систему.

Рост количества интеллектуальных устройств и устройств с поддержкой Wi-Fi позволяет подключить одно центральное устройство (обычно большой телевизор или развлекательную систему) в качестве центрального узла для всех интеллектуальных устройств в доме.
