Подключение частного дома к электросети

Постройка жилого дома не обходится без подключения его ко всем коммуникациям. Свет, газ, водоснабжение – это те условия, без которых проживание будет некомфортным или вовсе невозможным. Процесс введения электросети в жилое помещение трудоемкий и требует профессиональных знаний.

Документы, которые необходимы для подключения

Начинать нужно в первую очередь с получения всех разрешений на выполнение работ. Для этого следует обратиться в организацию, которая обеспечивает поставку электроэнергии по каждому району населенного пункта. Заявление подается в письменном виде и содержит следующие данные и приложения:

• фамилия, имя, отчество, паспортные данные заявителя
• адрес частного дома
• список устройств, которые будут подключены
• сроки проектирования
• копия паспорта или другого документа, указанного в заявлении, ИНН
• копия свидетельства о праве собственности
• детальный список всех приборов, которые будут подключены к сети 220 или 380 Вольт с указанием мощности каждого из них
• план участка и постройки в масштабе с указанием расположения объектов

Список документов не является полным и окончательным. Если заявление подает не владелец жилья, а его представитель, то в наличии должна быть нотариально заверенная доверенность на делегирование полномочий.

Перед тем как производить подключение электросети, необходимо уточнить данный вопрос в организации. Часто владельцы домов указывают в заявлении большую мощность, чем им требуется. Это не удивительно, поскольку переделывать потом документацию сложнее, чем предусмотреть заранее возможность подключения к сети 220 или 380 Вольт многих приборов. Сроки выдачи Технических условий не должны превышать 1 месяца, а работы должны проводиться в течение 6 месяцев с момента заключения договора.

Осуществляют подключение специалисты энергоснабжающей организации или другие конторы, работники которых имеют доступ к выполнению таких работ. У них есть лицензия на этот вид деятельности, и они оказывают свои услуги, соблюдая все правила. Если работы выполняют такие организации, то по их завершению в энергоснабжающую компанию необходимо представить отчет, в котором указывается перечень выполненных работ и копия разрешения на их проведения.

Все установленные приборы проверяются и на них ставятся пломбы. На последнем этапе владелец получает все необходимые документы, договор и расчетную книжку, по которой будет осуществляться оплата за использованную электроэнергию.

Варианты подключения к электросети

Схема подключения электричества может предусматривать следующие варианты проведения:

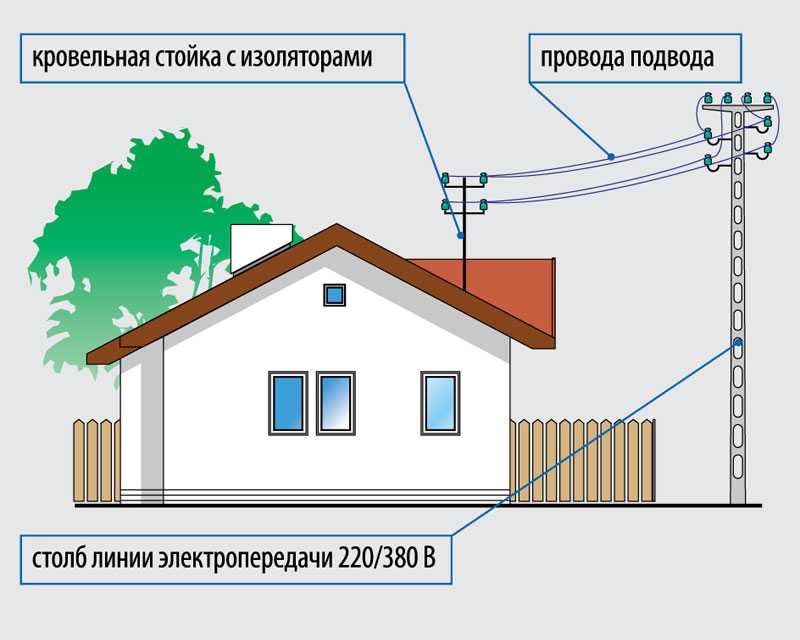

• воздушный способ
• подземный способ

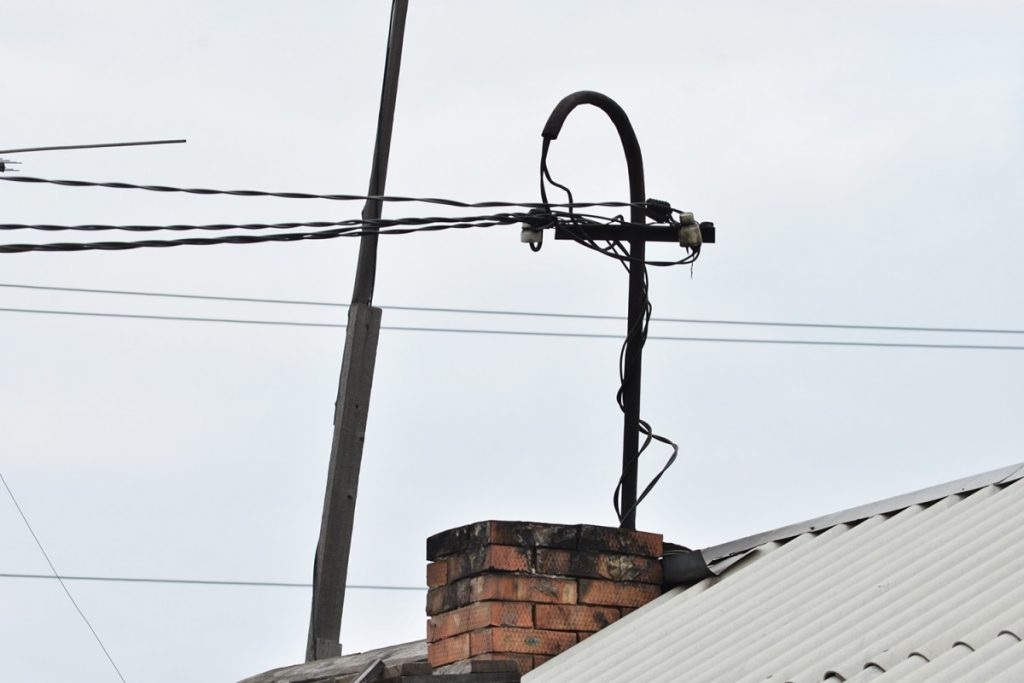

Первый вариант для частного дама является наиболее оптимальным. Он не требует значительных финансовых затрат и прост в монтаже. Правила предусматривают использование провода с изоляцией, который имеет шаг не более 25 метров. Если необходимо завести кабель на большее расстояние, то требуется установка специальных опор. Их высота должна составлять не менее 2,75 метра, и расстояние от окна до точки введения кабеля будет больше, чем

1,5 метра. Владелец осуществляет обслуживание своего ответвления от линии электропередач и несет полную ответственность за него. Подключение кабеля должно осуществляться с учетом расстояния не меньше 50 мм от кирпичной стены или 100 мм от деревянной конструкции. Кабель заводят в дом при помощи трубы, которая находится в специальном отверстии в стене, и подключают к счетчику.

Вторая схема дороже в исполнении и сложнее в обслуживании. К жилому помещению электросети подводят, предварительно вырыв, траншею в земле, глубина которой должна составлять около 1 метра. Схема должна предусматривать расстояние около 2 метров от кабеля до каждого дерева на участке. Кроме этого, запрещено использовать подземную электросеть в болотистой местности, в грунте, который подвержен промерзаниям в холодное время года. Кабель изолируют, укладывают в гофротрубу и прокладывают ниже высоты промерзания грунта

на 30-40 см. Сверху траншею засыпают песком толщиной в 20 см. При этом кабель не должен быть натянут. Он вводится в дом таким же способом, как и в первом варианте.

Технические особенности проведения работ

Кабель, который используется для снабжения электричеством частного дома, должен иметь сечение 10 мм2 для медной жилы и 16 мм2 для алюминиевой жилы. Существенное значение имеет заземление кабеля, которое обезопасит эксплуатацию проводки. При случайном прикосновении к поврежденному участку ток пойдет по пути наименьшего сопротивления. Поэтому необходимо сделать так, чтобы он проходил не через человека, а в землю. Если площадь возле дома позволяет, то можно сделать контур заземления. В противном случае используют модульное заземление.

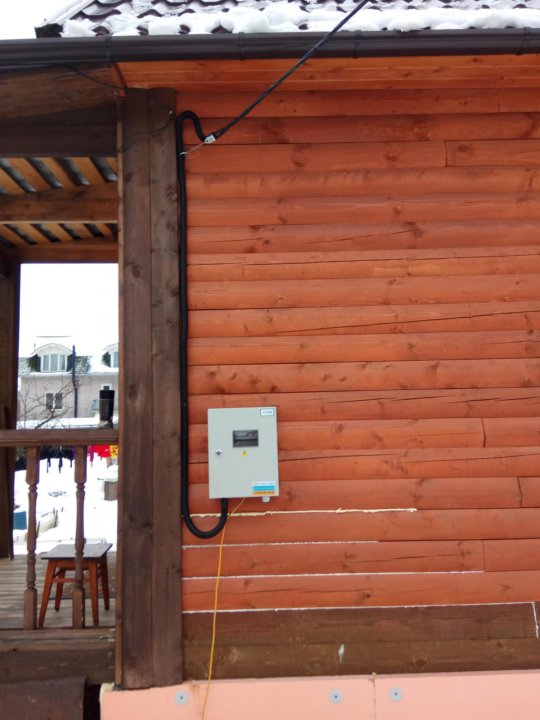

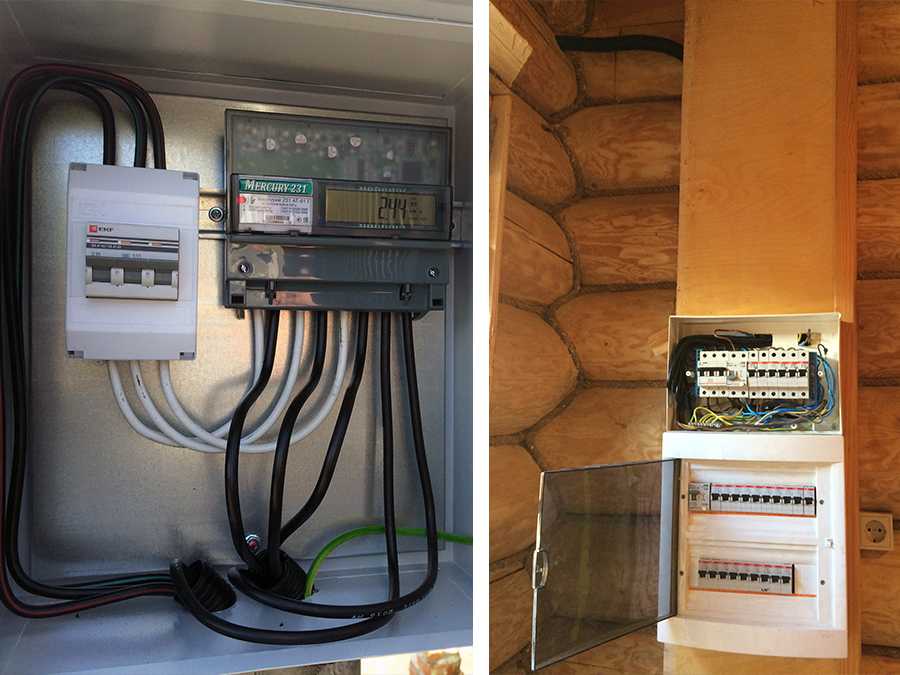

В помещении для функционирования электросети используют вводное распределительное устройство. Это механизм со всеми приборами, который работает с целью распределения энергии по всем группам внутри помещения. Оно должно подбираться с учетом максимального напряжения.

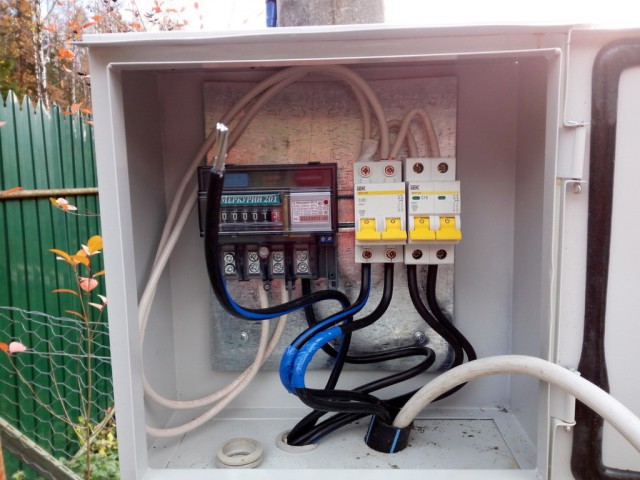

Можно устанавливать однотарифный, двутарифный и многотарифный счетчик. С перечнем моделей такого оборудования можно ознакомиться в компании, которая осуществляет обслуживании электросети. Перед установкой лучше изучить тарифы на электроэнергию в разное время суток и определиться, по которому из них будет целесообразней работать. Счетчик опечатывается сотрудником обслуживающего предприятия. В ином случае действия будут незаконными и подлежащими ответственности. Работник компании по итогу должен выдать документ, который подтверждает проведение им работ и взятие счетчика на учет.

Документация, которая выдается владельцу

Согласование всей документации для подключения частного дома можно осуществить самостоятельно или обратиться в специальные организации, которые оказывают такие услуги. По окончанию работ абонент будет иметь у себя на руках следующую документацию:

• разрешение на присоединение
• план электроснабжения
• акт допуска
• акт ответственности по эксплуатации
• абонентская книжка

По действующему законодательству запрещается самовольное подключение электросети к любому объекту. Для осуществления такой работы необходимо согласование проекта во всех инстанциях.

В противном случае нарушителю грозит большой штраф, отключение от линии электропередач. При этом все приборы и подлежат демонтажу.

Провести электричество в жилое помещение можно с минимальными затратами времени и усилий. Проводить работы необходимо по всем правилам, чтобы потом не пришлось переделывать или подвергать себя опасности.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Схема подключения частного дома 15 и 30 кВт

Ключевые моменты по срокам и порядку при подключении 15 и 30 кВт к частному дому в Московской области.

 Подключить электричество 15 кВт от стоящего рядом столба не далее 15 метров возможно за 30 рабочих дней.

 Если это расстояние от 15 м до 300 м от ВЛ до границ участка, то за период от 3-х до 12 месяцев районные электрические сети построят воздушную линию, согласно тарифа от 3 тыс.р./кВт. Если же это расстояние от 300 м до 500 м, то в этом случае затраты на строительство линии электропередач ВЛ 0,4 кВ до границ земельного участка будут выше.

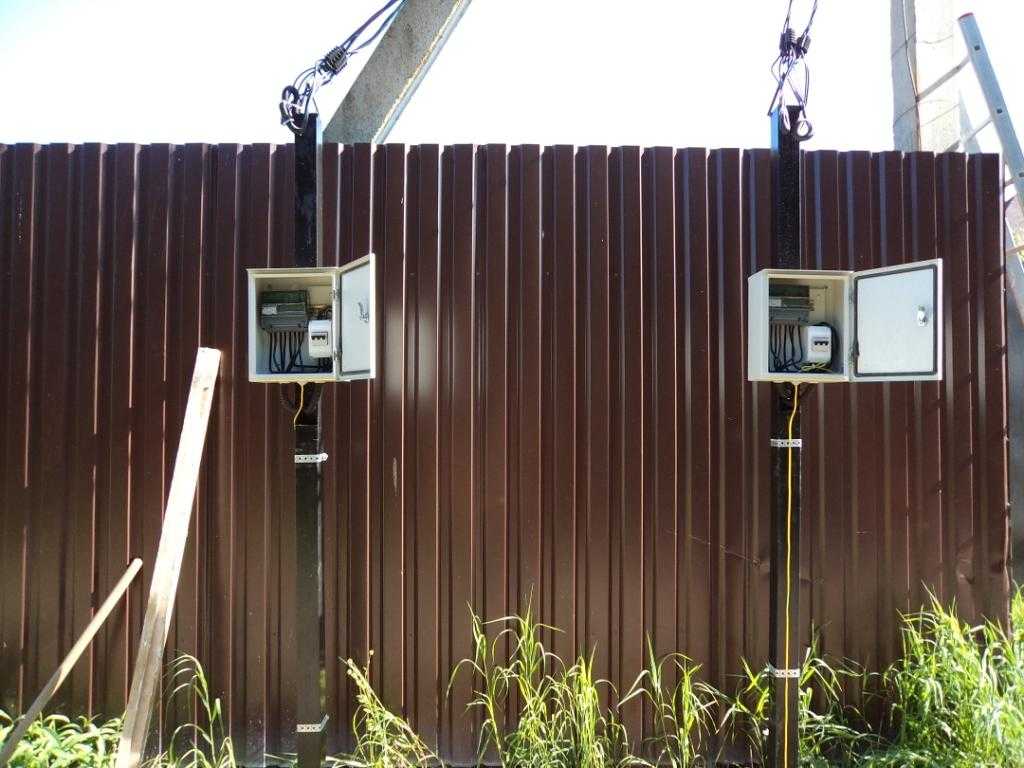

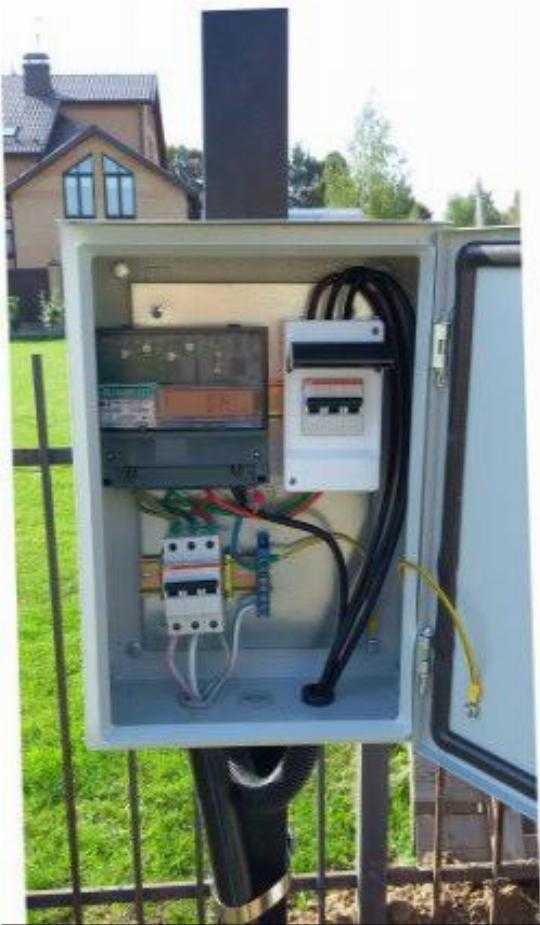

 Электрики Электросетей монтируют прибор учета электроэнергии для трехфазного подключения вверху опоры, от которой осуществляется ввод на участок. А собственник участка заказывает монтаж шкафа с автоматикой в доме, а в случае, если дом еще не достроен, то на трубостойке на территории земельного участка.

При подключении 30 кВт в Одинцовском, Дмитровском, Красногорском, Рузском, Солнечногорском, Наро-Фоминском, Сергиево-Посадском и других районах Московской области требуется допуск от Ростехнадзора, а это в свою очередь целый список дополнительных мероприятий, согласований, лабораторных испытаний электроустановки и контура заземления.
Подробнее можете узнать по тел. 8977-269-9430.

План увеличения мощности до 30 кВт.

1. Получить разрешение на дополнительную электрическую мощность у балансодержателя лэп.

2. Получить акт о выполнение технических условий от электросети.

3. Заказать контур заземления для ЭПУ с специальными параметрами.

4. Подготовить проект электроснабжения.

5. Заказать технический отчет по замерам сопротивления.

6. Обратиться с пакетом документации в Ростехнадзор.

7. Защитить проект.

8. Получить разрешение на технологическое присоединение.

9. Направить полученные документы в электросети.

10. Получить акт присоединения и далее на корректировку в Сбытовую компанию.

Список мероприятий на 30 кВт входят: монтаж влагостойкого щитка с контролем величины максимальной мощности – автоматическими выключателями на ток 50 А, усиленное заземление с сопротивлением 4 Ом, провод СИП 4*25. Для подтверждения величины сопротивления требуются лабораторные испытания.

Все эти электромонтажные и организацинные услуги с 1 по 10 пункт выполняем под ключ
по дополнительной смете!

Мы оперативно сможем выполнить монтаж лэп, электрооборудования мощностью выше 15кВт, 30Квт и более в любом районе Московской области. От щитка к дому в земле можно проложить кабель ВВГ4*10 в трубе для ввода 15 кВт и 30 Квт, если длина не более 30 метров.

Расчет увеличения мощности электричества

Увеличение мощности на участке до 15 кВт — от 3 тыс. р./кВт

Увеличение мощности в частном доме до 30 кВт -от 3 тыс. р./кВт

Что касается подключения электричества к участкам СНТ, ДНП, то тут процедура упрощена с изменением Правил ТП, вносимых постановлением ПП РФ от 09.10.2021 г.

Новый порядок при подключении 15 кВт в СНТ с 30 июня 2022 г.

1. Снова требуется согласие от балансодержателя, например от СНТ или УК. Далее заявитель самостоятельно обращается и подает заявку ТП

в сетевую компанию. Присоединение к электросети выполняется от внутренних линий электропередач 220, 380 Вольт.

2. По полученным техническим условиям электрические сети подводятся непосредственно к земельному участку заявителя, члена СНТ.

3. СНТ может препятствовать электросетевой организации в осуществлении технологического присоединения при выполнении мероприятий, в частности проезду спецтехники и монтажу электрооборудования. Этот вопрос регулируют юристы Электросетей.

Консультацию Вы можете заказать у инженера по тел.+7977-269-9430.



Copyright 2015 – 2022. Все права защищены Электромонтажные работы / Технологическое присоединение / Подключение электричества

Руководство по электрическим соединениям в доме и вокруг него

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 15.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Солидаго / Getty Images

Электрические соединения находятся по всему дому. Электропроводка подключается к выключателям, розеткам, приборам, разъединителям, счетчикам и автоматическим выключателям. Есть несколько способов установить эти соединения, но мы ищем безопасные и надежные способы установить эти соединения, которые будут длиться всю жизнь!

Ненадежные соединения могут привести к нагреву электропроводки и устройств и потенциальному возгоранию. Вот почему безопасные и надежные электрические соединения так важны. Чтобы выполнить эти подключения, вам понадобится небольшой совет и руководство по правильному подключению устройств, приборов и очень важных подключений электрических панелей.

Электрический провод правильного размера и автоматические выключатели, подключенные к проводам, очень важны. Ненадежное соединение может привести к пожару — электробезопасность — это серьезно. Пожалуйста, проверьте эти соединения, прежде чем включать питание чего-либо. Теперь взгляните на множество различных электрических соединений в доме и на то, как выполнять проекты самостоятельно.

• 01 из 05

  Приборные соединения

  Маскот / Getty Images

  Каждый прибор, будь то настольный прибор, такой как кофейник, или крупный прибор, такой как электрическая плита, имеет электрическое соединение. Каждый из них имеет определенную розетку и определенный размер выключателя, к которому они должны быть подключены. Эти соединения достаточно просты, если вы можете следовать этим простым инструкциям.

• 02 из 05

  Электрические соединения, которые следует и не следует использовать

  БэнксФото / Getty Images

  Есть хорошие электрические соединения и некоторые, которые никогда не должны быть сделаны. Хотя производители иногда дают вам на выбор пару разных точек подключения, например, с выключателями и розетками, более пристальный взгляд покажет, какое подключение следует выбрать. Помните об этих советах по подключению в следующий раз, когда будете выполнять следующий проект электропроводки.

  • Почему не следует использовать вставные клеммы на выключателях и розетках
  • Как выполнить соединение проводов косичками

• 03 из 05

  Подходящий цвет, размер и типы проводов для использования

  Ель / Марго Кавин

  Прежде чем вы сможете выполнять электрические соединения, вы должны сначала узнать, какой тип провода использовать для установки, какой цвет провода необходим для приложения и какой размер провода подходит для нагрузки цепи. Для электриков цвет проводов значит все. Они определяют, является ли провод горячим, нейтральным или заземляющим.

  Не менее важно иметь провод правильного размера, чтобы выдерживать протекающую через него мощность. Размер провода также варьируется в зависимости от того, какой тип провода вы устанавливаете. Выполняя эти шаги, вы будете правильно устанавливать электрические цепи и благодаря этому будете иметь более безопасный дом.

• 04 из 05

  Электрические соединения

  Шонл / Getty Images

  Правильное подключение к электрическим компонентам поможет обеспечить бесперебойную подачу электричества. Прежде чем пытаться подключить электросчетчик, разъединитель, электрическую панель или вспомогательную панель, убедитесь, что вы знаете, где размещать провода на каждом из них. Вот лишь некоторые из них, которые помогут вам обеспечить безопасность и функциональность ваших электромонтажных работ на долгие годы.

• 05 из 05

  Соединения электрических устройств

  Енджей Камински / EyeEm / Getty Images

  Электрические устройства должны быть правильно подключены, чтобы сделать электрические соединения безопасными и надежными. Некоторым приборам нужны только розетки на 120 вольт, а другим нужны розетки на 240 вольт. Простого подключения проводов к клеммам устройства недостаточно. Вам необходимо знать, как правильно зачищать, сгибать и затягивать соединения, чтобы они обеспечивали вам безопасное и функциональное соединение на долгие годы.

Электрическая проводка: как проложить электрический провод снаружи (сделай сам)

Самый простой способ провести электричество в сарай, сад или фонарный столб

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

6

3

9001–250 9000 Введение Узнайте, как проложить электрические провода снаружи под землей, чтобы добраться до навесов, фонарей, патио и других мест, следуя правилам безопасной проводки.

Необходимые инструменты

• 1 дюйм. БИТ БИТ
• 4-в-1 отвертка
• Набор битов с буриной
• ДРУГИЕ/Драйвер-ДОРОГАЯ
• HACKSAW
• Tipe Wincer (2)
• PLIERS
• SPADE
• DIRE
• TORPED
• . /резак

Необходимые материалы

• Уплотнитель воздуховода
• Электрические коробки
• Изолента
• ЭМТ (металлическая электрическая трубка)
• Fish tape
• Fittings (connectors and LBs)
• GFCI
• Leather gloves
• Mattock
• Pipe bender
• RMC (rigid metal conduit)
• Stranded electrical wires
• Switch
• Two (white and black) кабельные хомуты
• Соединители проводов

Обзор: Объем проекта, специальные инструменты, материалы и стоимость

Перетаскивание удлинителей по двору для питания триммера, возня в темном сарае… предоставленный. Но так быть не должно. За день работы вы можете провести электрические линии в любую часть вашего двора.

В этой статье показано, как провести электричество в сарай, но процесс почти идентичен, если вы хотите просто установить розетку на столбе, воткнутом в землю.

Лицензированный электрик возьмет по крайней мере несколько сотен долларов плюс материалы для прокладки линий от вашего дома до сарая на расстоянии 50 футов (не считая работ внутри вашего дома).

Мощность прохождения через RMC

Мы покажем вам, как прокладывать провода через жесткий металлический кабелепровод (RMC). Этот метод обеспечивает наилучшую защиту проводки и требует наименьшего количества копаний. Это также позволяет вам установить розетку GFCI в конце линии, а не в доме, что означает, что вам никогда не придется бежать обратно в дом, чтобы сбросить сработавшее GFCI.

Если вы хотите обеспечить выделенную цепь для сарая, наймите электрика, чтобы он выполнил окончательное подключение в вашем главном электрическом щите. В противном случае вы можете подключиться к существующей цепи, если цепь имеет достаточную емкость, а коробка, к которой вы подключаетесь, имеет достаточный объем для дополнительных проводов.

Прокладка проводов внутри жесткого кабелепровода

Для прокладки проводов внутри жесткого кабелепровода вам понадобится ножовка и трубогиб, способный сгибать трубы на 1/2 дюйма. жесткая труба с внешним диаметром 3/4 дюйма и ловильная лента, достаточно длинная, чтобы можно было пройти через заглубленную трубу.

Вам также понадобится пара трубных ключей, чтобы скрутить секции трубы вместе, дрель и однодюймовое сверло, способное проникнуть в ваш сайдинг, а также инструменты для резки и зачистки проводов.

За несколько недель до начала проекта обратитесь в местный строительный отдел, чтобы получить разрешение на электроснабжение, если оно требуется. Затем за несколько дней до того, как вы начнете копать, позвоните по номеру 811, чтобы пометить ваши подземные коммуникации. Узнайте больше на call811.com.

Проект шаг за шагом (12)

Использование металлического кабелепровода означает меньший объем земляных работ

• Прокладка проводов внутри жесткого металлического кабелепровода (RMC) немного дороже, чем закапывание подземного питающего кабеля (UF), но экономит трудозатраты.
• Это связано с тем, что верхний край RMC должен находиться всего на шесть дюймов ниже поверхности земли, а UF должен быть закопан на глубину 12 дюймов (в некоторых случаях глубже).
