Система бесперебойного электроснабжения частного дома

Система электроснабжения частного дома – лучшие варианты

Одним из самых важных элементов среди всех коммуникаций инженерии жилого строения является снабжение электрической энергией. В наше врем невозможности себе представить загородный домик без электричества, посредством него станут доступными все привычные блага цивилизации, уют и комфорт для городского человека.

Все обширнее стал перечень электрического оборудования, применяемого в загородных домах. Далее, помимо привычных холодильников, пылесоса, обогревателей и светильников, обеспечивать электрической энергией част нужно насосы ля скважин, теплый пол, кондиционер, сауну, нагревание бассейнов, светильники для улицы и многое другое.

Система бесперебойного электроснабжения частного дома очень важна для постоянной и безопасной работы домовых систем.

Планировка и составление проекта

Составление технически правильной и подробной проектной документации дает возможность грамотно рассчитывать требуемое число материалов, учитывать все нюансы, избегать множества ошибок, исправлять которые без больших финансовых вкладов или срывов строительных сроков будет крайне трудно.

Это неудивительно, потому что прокладывание электрической проводки начинается на стадии выполнения черновых работ, а окончится уже после отделки монтажом розеточных фасадов и светильников. Кроме того, при выстраивании новых зданий для получения разрешения на применение электрической энергии домовладелец должен помимо подач заявлений с энергоснабжающую организацию для согласования проекта, в том числе с Госэнергонадзором и Энергосбытом.

В любом случае, начать электротехнические работы без планирования не получится. Обязательно требуется заранее просчитать число электрического оборудования, которое будет применено, его разновидности, мощность и спецификацию. На основании таких данных можно рассчитывать определенную нагрузку. Выполнять расчеты общей потребляемой мощности несложно – требуется сложить номинальную мощность всего оборудования и приоров, которые есть у вас и вы планируете подключать в будущем, и после умножить все на коэффициент одновременности, то есть на 0.

7. Естественно, в идеале у вас должен быть запас мощности.

Подробности

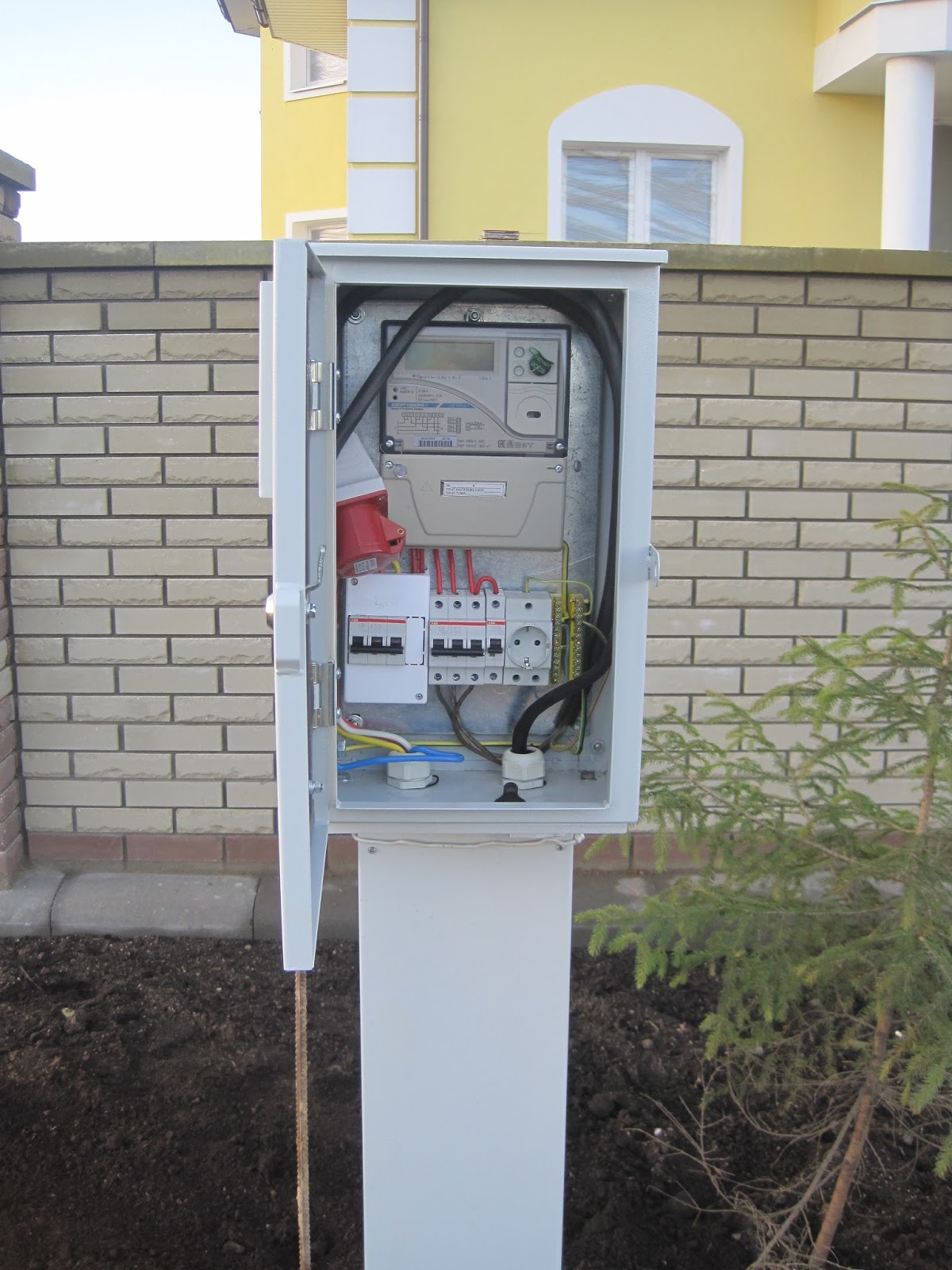

Подключение к общей сети

В большом числе случаев подключение к ЛЭП выполняется воздушным путем с применением изолированного кабеля или проводов в негорючей оболочке, часто уложенным на тросе из стали. Выберите вводные кабели и провода в соответствии с ПЭУ, а для подключения дома по грунту используют бронированный кабель, который согласован по параметрам в Энергонадзоре. Вводные воздушные линии посредством особых крюков с изоляторами, трубостоек или кронштейнов прикрепляют на капитальные домовые конструкции в непосредственной близости от электросчетчика. В домовой стене делают сквозное отверстие для того, чтобы подвести питание.

В такое отверстие заранее следует вставить пластиковую или металлическую трубу-гильзу.

Обычно ввод для садового или дачного дома производится по однофазным схемам, но если нужно запитывать больше по количеству мощных бытовых приборов и потребление электроэнергии больше 4 кВт/ч, то целесообразнее будет использовать трехфазную систему электроснабжения в частном доме, где 3 линейных и 1 нейтральный провод. Иногда люди сталкиваются с ограничением по мощности, выделенной для определенных домов (дачные поселки не больше 3 кВт, в населенном пункте до 6 кВт, а новые коттеджные поселки от 15 до 25 кВт).

Если потребность будет превышать такой лимит, выходом из ситуации может быть использование особой автоматики, которая по программе обеспечивает бесперебойность работы главных потребителей за счет второстепенных. Если лимиты и ограничения превышены, это может привести к падению напряжения в общей сети, а еще вызывает аварийное отключение снабжения электроэнергией.

Заземление

По всем нормативам безопасности современные коттеджи должны быть оснащены заземляющим контуром. В роли «естественных» заземлителей лучше всего применять трубы и металла для водоводов, которые лежат в грунте, обсадные трубы скважин, металлические и железобетонные конструкции строений и зданий, которые соприкасаются с грунтом.

Еще заземление делают из стальных прутьев с прямоугольным или круглым сечением, толщина которых от 0.6 см, а также уголки с толщиной полок от 0.4 см. Эти стержни не должны быть прокрашены, в идеале они должны быть оцинкованными.

Их требуется закапывать ниже, чем глубина промерзания грунта, а после все обваривают полосками стали, на которые посредством болтового соединения прикрепляют медный проводник с сечением в 2.5 мм2 (минимум), который идет на основную шину заземления в электрическом щите. Сопротивление заземления не должно быть более 4 Ом. В электрощите защитные проводники от всех потребителей закрепляют на главной шине.

Проводник заземляющего типа должен быть с одинаковым сечением для питающего провода. По этой причине сейчас для разводки используют трехжильные провода – линия, земля и нейтраль.

Выбор сечение проводников

От грамотного выбора сечения применяемых для электрической проводки кабелей будет зависеть функционирование и надежность сети в целом. Основным критерием для расчета сечения провода будет общая мощность потребителей, которые питаются от такого проводника. Важно и то, при какой температуре будет эксплуатироваться сеть и тип проводки (скрытый/наружный). Главные целесообразные показатели сечения проводов, которые применяют в снабжении жилого загородного дома, уже давно определены практикующими мастерами.

Для подключения и организации снабжения дома используют медные провода или кабели с сечением не меньше 6 мм2, а еще алюминиевые – не меньше 16 мм2. Для того, чтобы подключить силовые розетки, используют трехжильные медные провода с двойной изоляцией, сечение которой от 2.

5 мм2. Для освещения хватит и 1.5 мм2. Очень мощные нагреватели (варочная поверхность, котел, проточный нагреватель, духовой шкаф) запитывают от провода, сечение которого от 4 мм2 и выше – его прокладывают прямиком к электрощиту, минуя распредкоробки.

Если появляются трудности с точным определением нагрузки тока, а средств достаточно – требуется брать провода/кабели с запасом по сечению. В домах из древесины, или выстроенных по каркасной технологии требуется применять особые проводники, которые не поддерживают горение, к примеру, провод самозатухающего типа ВВГнг или NYМ. В помещении с высокой температурой воздуха (баня/сауна) используют термически устойчивый кабель, изоляция которого может выдерживать до +180 градусов.

Электрощит

Электрический щит можно быть навесным или встраиваемым. Как правило, его размещают на капитальной стенке, как можно больше к месту с силовым вводом на высоте не больше 1.7 метра от пола. В щите распределительного типа устанавливают сразу несколько групп автоматов, устройство защитного отключения, шины коммутации (земля и ноль).

Также в щите часто есть счетчик. Размер щитка обычно выбирают исходя из типа и числа элементов, которые в нем размещены. Целесообразнее иметь определенный запас мест для дополнительных автоматов, если потребуется подключить новые потребители.

Чтобы упрощать разводку мощностей главного электрошкафа, рекомендуем устраивать упрощенные щитки для отдельных этажей многоэтажного дома, а еще для построек, стоящих по отдельности. Небольшие распределительные щитки запитывают от главного провода, сечение которого составляет от 4 мм2.

Разводка

Провода разводят в соответствии с планом расположения розеток, стационарных приборов, выключателей и осветительных элементов. Система электроснабжения частного дома должно быть продумана – розетки в доме поделите на несколько групп, и они будут подключены кабелем с сечением в 2.5 мм2 от распредкоробки.

За каждую группу будет отвечать определенный автомат (от 16 до 25 А), их число зависит лишь от площади и того, сколько всего планируется розеток.

Обычно в одну группу попадают розетки с определенной комнатой, но не всегда. В трехфазных сетях группы и нагрузку распределяют равномерно на каждую линию, чтобы сохранить симметрию фазного напряжения.

Освещение всех комнат коммутируется в отдельных ответвительных коробках. Для идеальной защиты светильников от перегрузки применяют автоматы от 3 до 10 А. Кабели, которые идут от щита к распредкоробкам и потребителям, размещают в гофрированном рукаве из металла или пластика. В последнее время обычно используют лишь скрытую проводку в штробах. Большую часть проводов ведут по потолкам, прикрепляя их особыми клипсами или хомутами из пластика. Все магистрали легко скрываются под натяжными или гипсокартонными потолками. Можно обустроить проводку в бетонной стяжке с соблюдением определенных норм.

Местоположение коробов для ответвления еще рекомендовано обозначать на плане, потому что они будут зашпаклеваны и оклеены обоями. Коробки должны быть расположены ниже, чем подвесные потолки, и доступ к ним нельзя перекрывать предметами мебели или остальными большими конструкциями.

Обычно их устанавливают в коридоре над межкомнатными дверьми. Провода, которая приходя в распределительные коробки, зачищают от изоляции и коммутируют посредством клемм, сварки и СИЗов. В особом отношении нуждаются кабели слаботочных потребителей (интернет-кабели, телевизионные, охранные, телефонные и звуковые). Чтобы избежать помехи, их нельзя прокладывать около силовых магистралей, тем более, в едином гофре с розеточными проводами.

Документы на подключение электричества к участку

Какие документы нужны для подключения электричества?

Зачастую уже на начальном этапе строительства частного дома, дачи или загородного коттеджа застройщику приходится решать такой вопрос, как проведение электричества к участку.

Стоит заметить, что процедура эта достаточно длительная. Причем основную массу времени занимает отнюдь не техническая часть (т. е. непосредственно подключение к дому электричества). На несколько месяцев может затянуться рассмотрение соответствующими инстанциями документов, дающих право на подсоединение к действующим линиям электропередач.

Существуют специальные фирмы, занимающиеся оформлением подобного рода бумаг. За определенную плату их специалисты пройдут все круги бюрократической волокиты и предоставят клиенту уже готовое разрешение на проведение электричества к участку (сданному в эксплуатацию дому). Однако, с целью экономии средств, застройщик или владелец готового домостроения вполне может заняться оформлением документов самостоятельно.

С чего начать?

Первое, что необходимо сделать – это выяснить местонахождение местной электросетевой организации. Адрес ее можно получить у соседей или, набрав соответствующий запрос в интернете. Затем можно приступать к формированию пакета документов.

Какие именно бумаги нужны для получения разрешения на подключение электричества к участку или готовому частному дому? В перечень входит:

  • заявка на подключение к электросетям
  • список энергопотребляющего оборудования (для участка, где идет строительство) или основных энергопотребляющих бытовых приборов (для уже сданного в эксплуатацию дома)
  • копии документов о праве собственности на участок, дом
  • план участка
  • план размещения ближайшего к участку столба линии электропередач (его можно составить, используя карту, имеющуюся на официальном сайте Росреестра)
  • копию паспорта (она потребуется для оформления договора на подключение электричества)

Заявление на проведение к дому электричества обязательно нужно заполнять в двух экземплярах. Один экземпляр (с подписью сотрудника, принявшего документы) остается у заявителя.

Когда подключат свет?

Существует оговоренный законодательством срок, в который электросетевая организация обязана рассмотреть принятую заявку и принять соответствующее решение – 30 дней. По истечении его на домашний адрес заявителя отправляется письмо с двумя экземплярами договора и техническими условиями на подключение участка/дома к линии энергоснабжения.

В техусловиях отражаются такие данные, как:

  • допустимая мощность потребляемой электроэнергии
  • тип электрической сети (трех- или однофазная)
  • вольтаж потребляемого напряжения (380в или 220в)

В договоре оговорен срок, в течение которого район электросетей обязан провести электричество к дому. Обычно компания указывает период до шести месяцев. Но на практике все может произойти гораздо быстрее. Если ближайший столб находится в непосредственной близости с участком, обычно все необходимые работы выполняются в течение месяца-двух (бывают даже случаи, когда на подключение вообще уходит до десяти дней).

Значительно могут затянуться работы, если провода необходимо тянуть к частному дому с дальнего расстояния. Как минимум несколько месяцев займет:

  • поиск подрядчика
  • публичные торги
  • технические мероприятия по проведению новой линии электропередач

Если учитывать погодные факторы (зимой установку столбов никто делать не станет), то даже при самом благоприятном раскладе ожидание может продлиться более полугода.

Какие есть ограничения для подключения электричества к частному домостроению?

По существующим правилам, подключение электричества к участку абсолютно невозможно, если там нет хотя бы временной постройки для установки прибора учета потребляемой электроэнергии. Причем, даже если это условие выполнено, такое подсоединение все равно считается временным. Как правило, подобным образом поступают владельцы наделов в садовых товариществах. Для этого им достаточно достигнуть договоренности с руководством общества садоводов.

Провести свет к частному дому – задача куда более сложная. Первое, с чего необходимо начать, это расчет необходимой мощности потребления электроэнергии.

Любому частному потребителю гарантировано подключение 15 кВт, но на практике эта величина не всегда устраивает владельцев частных домов. Чтобы иметь возможность получать электричества больше, нужно отправить специальный запрос в энергетическую комиссию района на получение специальных техусловий.

Если имеющиеся в районе мощности ограничены, то решение комиссии вряд ли окажется положительным. Оспаривать вынесенное заключение бесполезно – оно является окончательным. Поэтому, прежде чем приобретать участок для застройки, стоит предварительно выяснить, есть ли на данной территории возможности для подключения повышенных мощностей к частным домовладениям. Для человека, намеревающегося установить на своем подворье энергоемкое оборудование (например, мощный электрокотел для обогрева теплицы) – это обязательное условие.

Чем грозит самовольное подключение к электросетям?

Самовольное запитывание от линии электропередач любого объекта (независимо от его типа и предназначения), является противозаконным и влечет за собой штрафные санкции. После отключения нарушителя от системы энергоснабжения, последующее подсоединение будет для него весьма затруднительным.

Не стоит особо доверять конторам, обещающим без всяких проблем легализовать самовольное подключение. Лучше все делать по правилам. Да, времени на это уйдет больше, но зато в дальнейшем можно не переживать о том, что ваш дом вообще останется без электричества.

Не имея возможности или желания самостоятельно бегать по инстанциям для оформления нужных документов, можно нанять специалиста со стороны. Он сделает все на профессиональной основе. Наличие определенного опыта и хорошее знание действующего законодательства позволяет таким людям справляться с поставленной задачей в максимально сжатые сроки.

Услуги оформления документов на подключение дома или участка к электрической сети сегодня можно заказать практически в любом городе России. Стоимость их достаточно демократична. По крайней мере, расходы на данную статью затрат не идут ни в какое сравнение с размерами штрафов за нелегальное использование электроэнергии.

правила проектирования и советы по разводке электрики

Схема электроснабжения частного дома – это множество упорядоченных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы гарантирует безопасность и комфорт владельцев недвижимости.

Если схема составлена правильно, с учетом требований ПУЭ и других нормативных документов, опасаться нечего – в комнатах всегда будет свет, тепло, а электрические приборы не сломаются от скачков напряжения или короткого замыкания в сети. Поэтому проектированию электрики стоит уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье обозначены общие требования к проектированию электросети, приведены практичные советы по выбору проводов, а также подробно рассмотрены типовые схемы разводки электрики.

Кроме того, мы подготовили обзор частых ошибок, учет которых поможет избежать недочетов в разработке и монтаже сетей электроснабжения.

Содержание статьи:

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, схема обязательно дифференцируется на групповые линии, защищаемые автоматическими выключателями и другими устройствами.

Только в одной кухне может подключаться до десятка устройств, 2-3 из которых – мощные агрегаты, требующие выделенных электролиний с кабелем увеличенного сечения и отдельных розеток

Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

  • розетки;
  • выключатели;
  • распределительные коробки;
  • осветительные устройства;
  • мощные бытовые приборы;
  • электрощиток.

На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.

Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:

Галерея изображений

Фото из

Электрические провода, кабели прокладываются горизонтально и вертикально. Данная норма отражает десятилетия опыта эксплуатации схем

При прокладке провода нельзя его поворачивать под острым или тупым углом, любой поворот линии должен равняться 90°. От распределительных коробок и щитов провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещено

Нельзя располагать провода в непосредственной близости к оконным и дверным проемам, нишам и порталам. Минимальное расстояние от штроб и кабелей, проложенных открытым способом, – 15 см. Соответственно, розетки и выключатели должны находиться также на расстоянии не менее 15-20 см

Оптимальное расстояние от розеточного блока до «чистого пола» – 30-40 см. Исключение составляют силовые розетки, установленные в рабочей зоне на кухне, а также в ванной комнате, для фена или бритвы. Их монтируют над столом или раковиной – для удобства пользования

Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их место расположения. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами

Для мощных бытовых устройств – электроплит, кондиционеров, стиральных машин, других – предусматривают отдельные линии, защищаемые автоматическими выключателями, другими устройствами

Распределительный электрощиток с устройствами защиты устанавливают на высоте, удобной для обслуживания – примерно на расстоянии 150-170 см от пола. Такая высота служит дополнительной страховкой от проникновения в щит маленьких детей

Оборудуя разводку на кухне, обязательно следует учитывать расположение газовой трубы, которая обычно проходит вдоль наружной стены. По правилам безопасности и монтажа электроустановок, минимальное расстояние от электролинии или розетки до трубы газа – 20 см

Провода расположены параллельно или перпендикулярно полу/потолку

Угол поворота проводов строго прямой

Расстояние от электролинии до дверей и окон

Удаленность блока розеток от пола

Розеточные блоки для оргтехники и видеоаппаратуры

Индивидуальное электроснабжение мощных бытовых потребителей

Высота установки распределительного щита

Расположение электролиний относительно газовой трубы

Кроме правил, следует учитывать и личный комфорт. Например, у двуспальной кровати обычно монтируют две розетки – по одной с каждой стороны.

Выключатели располагают на высоте 80-90 см от пола. В больших холлах, коридорах, комнатах .

Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливают светодиодные светильники с датчиками движения, которые включаются только в присутствии человека

Обязательно следует заземлять все металлические розетки и предметы, связанные с электролиниями. Для заземления в электроустановках используется третья жила кабеля – провод в желто-зеленой изоляции.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в негорючего полимера.

В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно , специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

  • осветительные контуры – 3*1,5 мм² или 3*2 мм²;
  • розеточные группы – 3*2,5 мм²;
  • электроплита/духовка – 3*4 мм²;
  • кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
  • отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Разбор схем электропроводки

Рассмотрим несколько типовых схем, которые используют при строительстве или капремонте. Все варианты объединены наличием защитной группы: делением разводки электрики на контуры, каждый из которых подключен к отдельному автомату.

Вариант #1 – общая схема-план для всего дома

Это не монтажная схема, а перечисление всех электроустройств, которые планируется расположить в доме. По ней можно вычислить, сколько потребуется автоматов и , подсчитать общее количество электролиний, ведущих к щиту.

Здесь следует указать тип питающей сети, чтобы правильно выбрать кабель. Для 3-фазной сети берут 5-жильный кабель, для 1-фазной – 3-жильный.

За часть устройств отвечает организация, поставляющая электроэнергию в дом. Это электросчетчик и входное устройство защиты, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)

Электрощит располагают в отдельном помещении внутри дома, в коридоре, в находящемся рядом гараже. Там же устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электроэнергией в периоды отключения централизованной линии.

Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также . Все распределительные щиты подключены к вводному кабелю – медному проводу с сечением 15-35 мм².

На устройствах защиты экономить не стоит: рекомендуется установить УЗО на каждый розеточный контур, автоматы на световые линии для каждой комнаты, а также для кондиционеров, котла отопления, системы «теплый пол» и др.

Если в отдельной комнате планируется расположить несколько светильников и розеток, то на входе нужно смонтировать . В ней соединяют вводный кабель с линией освещения и розеточной группой.

Вариант #2 – образец монтажной схемы

Чтобы начертить монтажную схему, нужно взять план дома и обозначить на нем места установки электроустройств.

Этот документ становится основой для составления сметы – по нему легко сосчитать не только количество выключателей, розеток и дополнительных материалов, но и подсчитать метраж проводов.

Монтажная схема электросети одноэтажного дома. Чтобы было легче ориентироваться в электрических линиях, ведущих от электрощита к комнатам, контуры обозначены разными цветами

Обязательно обозначается точка ввода силовой линии в дом и место установки электрощита. Затем, на отдельных линиях, следует отметить распределительные коробки, электроустановки, осветительные приборы.

Устройства высокой мощности также нужно обозначить, так как они запитаны от индивидуальных линий.

Если к зданию подключены хозяйственные постройки – баня, гараж, мастерская – это тоже должно быть отражено на схеме, так как является частью разводки электрики в конкретном частном доме.

Для схем, нарисованных от руки, специальных условных знаков нет, главное, чтобы владелец дома и монтажники понимали, что кроется за каждым символом. Однако лучше использовать , чтобы впоследствии самому разобраться в проекте.

Вариант #3 – техническое решение для небольшого дома

Все планы и схемы похожи, так как строятся по одному и тому же принципу, однако могут различаться количеством установленных розеток и контуров освещения, следовательно, и числом подключенных к ним защитных устройств.

Образец схемы для одноэтажного дома, внутри которого расположено 3 комнаты, коридор, кухня, санузел. Электролинии собраны так, что одна из них объединяет коридор и комнату, вторая – 2 комнаты

Перед сетью устанавливают входной рубильник, которым при необходимости можно обесточить весь дом и отключить прибор учета электроэнергии. Затем следует счетчик, и уже после него – защитные группы.

Для мощных агрегатов, таких как котел отопления или стиральная машинка, устанавливают автоматы на 25-40 А. Сечение проводов тоже должно быть увеличено до 3,5-5 мм².

С помощью такой схемы не подсчитать метраж проводов, но количество розеток, распредкоробок, выключателей, УЗО, автоматов высчитать легко.

Вариант #4 – электросхема для подвала/гаража

Нередко подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и оборудуют сушилку, погребом для хранения урожая или даже теплым гаражом. Гораздо удобнее, когда подобное помещение полноценно оборудовано розетками и светильниками.

На схеме – разводка электросети с прибором учета электроэнергии. Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен

Если не брать в учет счетчик, на электрощитке останутся входные автоматы защиты, шина заземления, УЗО на 20 А, три контурных автомата: на линии освещения, для розеток и для компрессора. Дополнительное мощное оборудование также нуждается а автоматической защите.

Вариант #5 – принципы кухонной разводки

Схема в частном доме практически не отличается от аналогичной схемы для городской квартиры.

Ее особенностью является большое количество подключенных электроприборов, следовательно, потребуется выделить несколько электролиний с отдельными автоматами защиты.

Основная сложность – размещение розеточных блоков таким образом, чтобы они были рядом с приборами и в то же время в свободном доступе, для возможного ремонта или переключения приборов (+)

При составлении вертикально ориентированной схемы необходимо отобразить на бумаге мебельный гарнитур с расстановкой всей техники.

Безрозеточные соединения, например, у духового шкафа, производят под столешницей, возле стены, тогда как розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести над рабочим столом.

Небольшие бытовые приборы легче отключать от сети, если электроустановочное устройство находится под рукой. Розетки, монтируемые около раковины, должны обладать  от IP44 или выше.

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

  • использовать некачественную продукцию без маркировки и сертификации;
  • производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
  • закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
  • планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
  • проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
  • планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
  • составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Выводы и полезное видео по теме

Разбор поэтажной схемы:

Правила составления схем электромонтажа:

Описание схемы устройств на распределительном щите:

Ответственность и риски за «самодеятельность» при составлении проекта ложатся на плечи владельца дома. Если вы не имеете соответствующего образования и опыта, рекомендуем заказать документы в организации, которая занимается профессиональными разработками проектов электроснабжения.

У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Как подключить автоматический ИБП / инвертор к домашней системе электроснабжения?

Схема подключения и электропроводки системы автоматического инвертора / ИБП

Знакомство с электропроводкой автоматического инвертора / ИБП

Сбой питания и аварийный выход из строя могут произойти в любое время из-за короткого замыкания, повреждения линий электропередачи, подстанций и т. части распределительной системы, штормы и другие плохие погодные условия и т. д. В этом случае аварийный генератор или резервная батарея могут быть использованы для восстановления подачи электроэнергии в дом и другие подключенные устройства.В некоторых случаях очень важно восстановить подачу электроэнергии как можно скорее, например, в больницах реанимации, вооруженных силах, системах разведки и безопасности и офисах и т. Д. Здесь мы используем генератор и инвертор / ИБП ( бесперебойного питания Поставка ) системы с помощью резервных батарей и инвертора.

Для этого мы должны показать подключение автоматической системы ИБП / инвертора и проводку к дому или офису. У нас есть различные руководства по подключению и установке ИБП и инверторов к домашним распределительным щитам, таким как ручные, автоматические и инверторные / ИБП с переключателями.

Связанные сообщения:

Зачем и где нам нужны автоматические ИБП / инверторные системы?

Как мы уже упоминали выше, аварийная поломка и отключение электроэнергии могут произойти в любое время по ряду причин. В некоторых случаях вам может потребоваться постоянное и бесперебойное питание подключенной системы, такой как сети и системы безопасности, операционные и отделения интенсивной терапии в больницах, аэропортах, военных и разведывательных системах и других важных электрических сетях. В других обычных случаях, когда вы сталкиваетесь с отключением нагрузки от поставщика электроэнергии, отсутствием вторичной энергии, например, генератора, солнечной энергии, энергии ветра и т. Д., Проблемами низкого напряжения, нехваткой накопленной энергии в батареях, когда вам требуется бесперебойное питание для вашего дома, офис, ПК или отдельные комнаты и точки нагрузки в доме или офисе в случае отказа основного источника питания. Во всех этих ситуациях вам понадобится автоматический ИБП / инвертор , соединяющий проводку с домашней панелью.

Как подключить ИБП / инвертор к домашней системе электроснабжения?

Чтобы подключить инвертор / ИБП к домашней системе электроснабжения, выполните следующие действия:

Прежде всего, отключите те провода под напряжением (линии) двух автоматических выключателей от главного распределительного щита, которые подключены к сети. двухполюсный выключатель тех комнат (как показано на рис.), которые вы хотите подключить к автоматическому источнику питания (в обоих случаях от батареи и от электросети без перебоев).

Предположим, вам необходимо подключить к автоматической системе ИБП только два помещения и их нагрузку, как показано на рис. Вам нужно будет отсоединить токоведущие провода этих помещений от главного распределительного щита электропитания. Теперь подключите эти два провода под напряжением (из той конкретной комнаты, которая должна быть подключена к системе ИБП) к выходу ИБП через два однополюсных автоматических выключателя (отделенных от главной панели управления). Готово.

Имейте в виду, что только два подключенных MCB (и связанных с ними и подключенная нагрузка) к инвертору будут обеспечивать постоянное питание в случае отключения электроэнергии.Чтобы зарядить аккумулятор через инвертор, подключите инвертор / ИБП к выходу основного двухполюсного (DP) MCB через 3-контактный разъем питания и 3-контактный разъем питания к основному источнику питания.

Примечание. Для работы в безопасном режиме используйте кабель 6 AWG ( 7/064 ″ или 16 мм 2 ) и провод с размером провода для подключения ИБП к главной панели .

Ниже представлена ​​схема подключения инвертора ИБП и схема подключения к домашней электросети. Схема показывает, что только две комнаты дома зависят от ИБП и аккумуляторов, а также от основного источника питания для обеспечения бесперебойного питания подключенных устройств и нагрузки, такой как точки освещения, вентиляторы и т. Д., А другие нагрузки питаются от электросети. только.Как только вы получите базовое представление о подключении ИБП, переходите к изучению того, как он работает в обоих случаях, то есть о работе схемы при наличии сетевого питания и резервной батарее в качестве вторичного источника питания в случае отключения электроэнергии.

Вы также можете прочитать:

Щелкните изображение, чтобы увеличить

Как подключить ИБП / инвертор к домашней электропроводке?

Принцип работы и работа автоматического ИБП / инвертора

1. В случае отсутствия электроснабжения от сети:

В случае отсутствия основного электроснабжения, поток энергии будет продолжать конкретные комнаты / офисы и приборы, подключенные к системе ИБП и батарее, где инвертор преобразует систему 12 В постоянного тока в однофазное напряжение 230 В переменного тока (Великобритания и ЕС) или 120 В переменного тока (США и Канада) в соответствии со спецификацией и номиналами.

Связанные руководства:

Синяя линия показывает поток мощности в цепи от батареи, ИБП, а затем от точек нагрузки.

Щелкните изображение, чтобы увеличить

Схема подключения и подключения ИБП / инвертора

Связанные сообщения:

2. В случае, когда питание восстанавливается от электростанции:

В этом случае основные электрические линии обеспечивают питание к бытовой технике в отдельных смежных комнатах. Имейте в виду, что ИБП / инвертор начнет заряжать аккумулятор i.е. он преобразует основное однофазное напряжение 230 В переменного тока (Великобритания и ЕС) или 120 В переменного тока (США и Канада) в 12 В постоянного тока для зарядки аккумулятора для резервного хранения.

Синяя линия показывает поток мощности от главного распределительного щита к ИБП / инвертору, а затем к точкам нагрузки, подключенным через систему ИБП.

Щелкните изображение, чтобы увеличить

Как подключить инвертор к дому?

Цветовой код проводки:

Мы использовали Red для Live или Phase , Black для Neutral и Green для заземляющего провода в одной фазе. Вы можете использовать коды конкретных регионов, например, IEC - Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:

NEC:

Однофазный 120 В переменного тока :

Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый = Заземляющий провод

IEC:

Одиночный AC:

Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = заземляющий провод.

Общие меры предосторожности при игре с электричеством.

  • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
  • Используйте кабель подходящего размера с помощью этого простого метода расчета (Как определить подходящий размер кабеля для электромонтажа)
  • Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
  • Работать с электричеством только в присутствии лиц, имеющих хорошие знания, практическую работу и опыт, знающих, как обращаться с электричеством.
  • Прочтите все инструкции, руководства пользователя, предупреждения и строго следуйте им.
  • Самостоятельное выполнение электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно. .

Связанные сообщения:

Вы также можете прочитать другие руководства по установке электропроводки.

Модули 1–3: Экзамен по базовому сетевому подключению и обмену данными

Последнее обновление: 7 декабря 2020 г., автор: Admin

Модули 1–3: Экзамен по базовому сетевому подключению и обмену данными

  1. Соответствие требованиям надежной сети с поддерживающей сетевой архитектурой. (Не все варианты используются.)

    CCNA1 v7 ITN - Экзамен по базовому сетевому подключению и обмену данными 001

  2. Сотрудник филиала составляет предложение для клиента. Для этого сотруднику необходимо получить доступ к конфиденциальной информации о ценах с внутренних серверов в головном офисе. К какой сети может получить доступ сотрудник?

    • интранет
    • Интернет
    • экстранет
    • локальная сеть
  3. Какое утверждение описывает использование сетевой технологии Powerline?

    • Новые «умные» электрические кабели используются для расширения существующей домашней локальной сети.
    • Домашняя локальная сеть устанавливается без использования физических кабелей.
    • Устройство подключается к существующей домашней локальной сети с помощью адаптера и существующей электрической розетки.
    • Точки беспроводного доступа используют адаптеры Powerline для распределения данных по домашней локальной сети.
  4. Сетевой специалист работает над беспроводной сетью в медицинской клинике. Техник случайно настраивает беспроводную сеть, чтобы пациенты могли видеть данные медицинских записей других пациентов.Какая из четырех сетевых характеристик была нарушена в этой ситуации?

    • отказоустойчивость
    • масштабируемость
    • безопасность
    • Качество обслуживания (QoS)
    • надежность
  5. Сопоставьте каждую характеристику с соответствующим типом подключения к Интернету. (Используются не все варианты.)

    CCNA1 v7 ITN - Экзамен по базовому сетевому подключению и коммуникациям, ответы 002

  6. Какие два критерия используются для выбора сетевого носителя из различных сетевых носителей? (Выберите два. )

    • типы данных, которым необходимо установить приоритет
    • стоимость конечных устройств, используемых в сети
    • расстояние, на котором выбранный носитель может успешно нести сигнал
    • количество установленных в сети промежуточных устройств
    • среда, в которой должен быть установлен выбранный носитель
  7. Какой тип сетевого трафика требует QoS?

    • эл. Почта
    • онлайн-покупки
    • видеоконференцсвязь
    • вики
  8. Пользователь реализует безопасность в сети небольшого офиса.Какие два действия обеспечат минимальные требования безопасности для этой сети? (Выберите два.)

    • реализация межсетевого экрана
    • установка беспроводной сети
    • установка антивирусного ПО
    • , реализующий систему обнаружения вторжений
    • добавление специального устройства предотвращения вторжений
  9. Пароли

    могут использоваться для ограничения доступа ко всей или части Cisco IOS. Выберите режимы и интерфейсы, которые можно защитить паролем.(Выберите три.)

    • Интерфейс VTY
    • консольный интерфейс
    • Интерфейс Ethernet
    • режим загрузки IOS
    • привилегированный режим EXEC
    • режим настройки маршрутизатора
  10. Какой интерфейс позволяет удаленно управлять коммутатором уровня 2?

    • интерфейс AUX
    • интерфейс консольного порта
    • виртуальный интерфейс коммутатора
    • первый интерфейс порта Ethernet
  11. Какую функцию выполняет нажатие клавиши Tab при вводе команды в IOS?

    • Прерывает текущую команду и возвращается в режим конфигурации.
    • Выходит из режима конфигурации и возвращается в пользовательский режим EXEC.
    • Перемещает курсор в начало следующей строки.
    • Завершает оставшуюся часть частично напечатанного слова в команде.
  12. При попытке решить проблему с сетью технический специалист внес несколько изменений в текущий файл конфигурации маршрутизатора. Изменения не решили проблему и не были сохранены. Что может предпринять технический специалист, чтобы отменить изменения и работать с файлом в энергонезависимой памяти?

    • Выполните команду перезагрузки без сохранения текущей конфигурации.
    • Удалите файл vlan.dat и перезагрузите устройство.
    • Закройте и снова откройте программу эмуляции терминала.
    • Выполните команду copy startup-config running-config.
  13. Администратор использует комбинацию клавиш Ctrl-Shift-6 на коммутаторе после выполнения команды ping. Какова цель использования этих нажатий клавиш?

    • для перезапуска процесса проверки связи
    • , чтобы прервать процесс проверки связи
    • для выхода в другой режим конфигурации
    • , чтобы пользователь мог завершить команду
  14. См. Выставку.Сетевой администратор настраивает контроль доступа для коммутатора SW1. Если администратор использует консольное соединение для подключения к коммутатору, какой пароль необходим для доступа к пользовательскому режиму EXEC?

    CCNA1 v7 ITN - экзамен по базовому сетевому подключению и коммуникациям, ответы 02

    • letmein
    • секретин
    • линейный конин
    • линия, втянь
  15. Техник настраивает коммутатор с помощью следующих команд:

    SwitchA (config) # interface vlan 1
    SwitchA (config-if) # ip-адрес 192. 168.1.1 255.255.255.0
    SwitchA (config-if) # без выключения

    Что настраивает техник?

    • Доступ через Telnet
    • SVI
    • шифрование пароля
    • доступ к физическому коммутатору
  16. Какая команда или комбинация клавиш позволяет пользователю вернуться на предыдущий уровень в иерархии команд?

  17. Каковы две характеристики RAM на устройстве Cisco? (Выберите два.)

    • RAM обеспечивает энергонезависимую память.
    • Конфигурация, которая активно выполняется на устройстве, хранится в ОЗУ.
    • Содержимое ОЗУ потеряно во время цикла включения питания.
    • RAM является компонентом коммутаторов Cisco, но не маршрутизаторов Cisco.
    • ОЗУ
    • может хранить несколько версий IOS и файлов конфигурации.
  18. Какие два имени хоста соответствуют рекомендациям по соглашениям об именах на устройствах Cisco IOS? (Выберите два.)

    • Branch3!
    • RM-3-Коммутатор-2A4
    • Этаж (15)
    • HO Этаж 17
    • филиал 799
  19. Чем SSH отличается от Telnet?

    • SSH устанавливает соединения по сети, тогда как Telnet предназначен для внеполосного доступа.
    • SSH обеспечивает безопасность удаленных сеансов за счет шифрования сообщений и аутентификации пользователей. Telnet считается небезопасным и отправляет сообщения в виде открытого текста.
    • SSH требует использования программы эмуляции терминала PuTTY. Tera Term необходимо использовать для подключения к устройствам с помощью Telnet.
    • SSH должен быть настроен через активное сетевое соединение, тогда как Telnet используется для подключения к устройству через консольное соединение.
  20. Администратор настраивает консольный порт коммутатора с паролем.В каком порядке администратор будет перемещаться по режимам работы IOS, чтобы достичь режима, в котором будут вводиться команды конфигурации? (Используются не все варианты.)

    CCNA1 v7 ITN - Экзамен по базовому сетевому подключению и коммуникациям, ответы 003

  21. Каковы три характеристики SVI? (Выберите три.)

    • Он разработан как протокол безопасности для защиты портов коммутатора.
    • Он не связан ни с одним физическим интерфейсом коммутатора.
    • Это специальный интерфейс, который позволяет подключаться к различным типам носителей.
    • Требуется разрешить подключение любого устройства в любом месте.
    • Он предоставляет средства для удаленного управления коммутатором.
    • По умолчанию он связан с VLAN1.
  22. Какая команда используется для проверки состояния интерфейсов коммутатора, включая состояние интерфейсов и настроенный IP-адрес?

    • ipconfig
    • пинг
    • traceroute
    • показать краткое описание интерфейса IP
  23. Сопоставьте описание с соответствующим режимом IOS.(Используются не все варианты.)

    CCNA1 v7 ITN - Экзамен по базовому сетевому подключению и коммуникациям, ответы 004

  24. Сопоставьте определения с соответствующими горячими клавишами и ярлыками интерфейса командной строки. (Используются не все варианты. )

    CCNA1 v7 ITN - Экзамен по базовому сетевому подключению и обмену данными 005

  25. Какая часть синтаксиса команды show running-config представлена ​​командой running-config?

    • команда
    • ключевое слово
    • переменная
    • подсказка
  26. После внесения изменений в конфигурацию коммутатора Cisco сетевой администратор выдает команду copy running-config startup-config.Каков результат выдачи этой команды?

    • Новая конфигурация будет сохранена во флэш-памяти.
    • Новая конфигурация будет загружена при перезапуске коммутатора.
    • Текущий файл IOS будет заменен новым настроенным файлом.
    • Изменения конфигурации будут удалены, и исходная конфигурация будет восстановлена.
  27. Какая команда предотвратит отображение всех незашифрованных паролей в виде простого текста в файле конфигурации?

    • (config) # включить секретный пароль
    • (config) # включить секрет Secret_Password
    • (config-line) # секретный пароль
    • (config) # сервисный пароль-шифрование
    • (config) # включить секрет Encrypted_Password
  28. Сетевой администратор вводит команду шифрования пароля службы в режиме конфигурации маршрутизатора. Что выполняет эта команда?

    • Эта команда шифрует пароли при их передаче по последовательным каналам глобальной сети.
    • Эта команда запрещает кому-либо просматривать пароли запущенной конфигурации.
    • Эта команда включает надежный алгоритм шифрования для команды enable secret password.
    • Эта команда автоматически шифрует пароли в файлах конфигурации, которые в настоящее время хранятся в NVRAM.
    • Эта команда предоставляет эксклюзивный зашифрованный пароль для внешнего обслуживающего персонала, который требуется для обслуживания маршрутизатора.
  29. Какой метод могут использоваться двумя компьютерами, чтобы гарантировать, что пакеты не будут отброшены из-за того, что слишком много данных отправляется слишком быстро?

    • инкапсуляция
    • регулятор потока
    • метод доступа
    • время ожидания ответа
  30. Какое утверждение точно описывает процесс инкапсуляции TCP / IP, когда ПК отправляет данные в сеть?

    • Данные отправляются с уровня Интернета на уровень доступа к сети.
    • Пакеты отправляются с уровня доступа к сети на транспортный уровень.
    • Сегменты отправляются с транспортного уровня на уровень Интернета.
    • Кадры отправляются с уровня доступа к сети на уровень Интернета.
  31. Какие три протокола прикладного уровня являются частью набора протоколов TCP / IP? (Выберите три.)

  32. Сопоставьте описание с организацией. (Используются не все варианты.)

    CCNA1 v7 ITN - Экзамен по базовому сетевому подключению и обмену данными 006

  33. Какое имя присвоено PDU транспортного уровня?

    • бит
    • данные
    • рама
    • пакет
    • сегмент
  34. Когда IPv4-адресация настраивается вручную на веб-сервере, какое свойство конфигурации IPv4 определяет часть сети и узла для IPv4-адреса?

    • Адрес DNS-сервера
    • маска подсети
    • шлюз по умолчанию
    • Адрес DHCP-сервера
  35. Какой процесс включает размещение одного PDU внутри другого PDU?

    • инкапсуляция
    • кодировка
    • сегментация
    • регулятор потока
  36. Какой уровень отвечает за маршрутизацию сообщений через объединенную сеть в модели TCP / IP?

    • Интернет
    • транспорт
    • доступ к сети
    • сессия
  37. Для набора протоколов TCP / IP, каков правильный порядок событий, когда сообщение Telnet готовится для отправки по сети?

    CCNA1 v7 ITN - Экзамен по базовому сетевому подключению и коммуникациям, ответы 007

  38. Какой формат PDU используется, когда биты принимаются от сетевого носителя сетевым адаптером хоста?

    • файл
    • рама
    • пакет
    • сегмент
  39. См. Выставку.ServerB пытается связаться с HostA. Какие два оператора правильно определяют адресацию, которую ServerB будет генерировать в процессе? (Выберите два.)

    CCNA1 v7 ITN - Экзамен по базовому сетевому подключению и коммуникации, ответы 01

    • ServerB сгенерирует пакет с IP-адресом назначения RouterB.
    • ServerB сгенерирует кадр с MAC-адресом назначения SwitchB.
    • ServerB сгенерирует пакет с IP-адресом назначения RouterA.
    • ServerB сгенерирует кадр с MAC-адресом назначения RouterB.
    • ServerB сгенерирует пакет с IP-адресом назначения HostA.
    • ServerB сгенерирует кадр с MAC-адресом назначения RouterA.
  40. Какой метод позволяет компьютеру соответствующим образом реагировать, когда он запрашивает данные с сервера, а сервер слишком долго отвечает?

    • инкапсуляция
    • регулятор потока
    • метод доступа
    • время ожидания ответа
  41. Веб-клиент получает ответ на веб-страницу от веб-сервера. С точки зрения клиента, каков правильный порядок стека протоколов, который используется для декодирования принятой передачи?

    • Ethernet, IP, TCP, HTTP
    • HTTP, TCP, IP, Ethernet
    • Ethernet, TCP, IP, HTTP
    • HTTP, Ethernet, IP, TCP
  42. Какие два уровня модели OSI имеют ту же функциональность, что и один уровень модели TCP / IP? (Выберите два.)

    • канал передачи данных
    • сеть
    • физический
    • сессия
    • транспорт
  43. На каком уровне модели OSI логический адрес будет добавлен во время инкапсуляции?

    • физический уровень
    • уровень канала передачи данных
    • сетевой уровень
    • транспортный уровень
  44. Что характерно для многоадресных сообщений?

    • Они отправляются выбранной группе хостов.
    • Они отправляются на все хосты в сети.
    • Они должны быть подтверждены.
    • Они отправляются в один пункт назначения.
  45. Какое утверждение о сетевых протоколах является правильным?

    • Сетевые протоколы определяют тип используемого оборудования и способ его установки в стойку.
    • Они определяют способ обмена сообщениями между источником и получателем.
    • Все они работают на уровне доступа к сети TCP / IP.
    • Они требуются только для обмена сообщениями между устройствами в удаленных сетях.
  46. В чем преимущество сетевых устройств, использующих протоколы открытого стандарта?

    • Сетевые коммуникации ограничиваются передачей данных между устройствами одного производителя.
    • Клиентский хост и сервер под управлением разных операционных систем могут успешно обмениваться данными.
    • Доступ в Интернет может контролироваться одним интернет-провайдером на каждом рынке.
    • Конкуренция и инновации ограничиваются конкретными типами продуктов.
  47. Какое устройство выполняет функцию определения пути, по которому сообщения должны проходить через межсетевые соединения?

    • маршрутизатор
    • межсетевой экран
    • веб-сервер
    • модем DSL
  48. Откройте приложение PT Activity. Выполните задачи, указанные в инструкциях к занятиям, а затем ответьте на вопрос.

    Какой IP-адрес виртуального интерфейса коммутатора (SVI) на Switch0?

    • 192.168.5.10
    • 192.168.10.5
    • 192.168.10.1
    • 192.168.5.0
  49. Зачем коммутатору уровня 2 нужен IP-адрес?

    • , чтобы коммутатор мог отправлять широковещательные кадры на подключенные ПК
    • , чтобы коммутатор мог работать в качестве шлюза по умолчанию
    • для удаленного управления коммутатором
    • , чтобы коммутатор мог получать кадры от подключенных компьютеров
  50. См. Выставку. Администратор пытается настроить коммутатор, но получает сообщение об ошибке, которое отображается на выставке. В чем проблема?

    CCNA1 v7 ITN - Экзамен по базовому сетевому подключению и коммуникациям, ответы 03

    • Необходимо использовать всю команду configure terminal.
    • Администратор уже находится в режиме глобальной конфигурации.
    • Администратор должен сначала войти в привилегированный режим EXEC, прежде чем вводить команду.
    • Администратор должен подключиться через консольный порт для доступа к режиму глобальной конфигурации.
  51. Какой термин описывает сеть, принадлежащую одной организации, которая обеспечивает безопасный и безопасный доступ для лиц, работающих в другой организации?

    • экстранет
    • облако
    • BYOD
    • качество обслуживания
  52. Какой термин описывает хранение личных файлов на серверах через Интернет для обеспечения доступа в любом месте, в любое время и на любом устройстве?

    • облако
    • BYOD
    • качество обслуживания
    • конвергентная сеть
  53. Каким термином описывается сеть, в которой один компьютер может быть и клиентом, и сервером?

    • одноранговая
    • облако
    • BYOD
    • качество обслуживания
  54. Какой термин описывает тип сети, используемый людьми, которые работают из дома или из небольшого удаленного офиса?

    • Сеть SOHO
    • BYOD
    • качество обслуживания
    • конвергентная сеть
  55. Какой термин описывает вычислительную модель, в которой серверное программное обеспечение работает на выделенных компьютерах?

    • клиент / сервер
    • интернет
    • интранет
    • экстранет
  56. Какой термин описывает тип сети, используемый людьми, которые работают из дома или из небольшого удаленного офиса?

    • Сеть SOHO
    • интернет
    • интранет
    • экстранет
  57. Какой термин описывает технологию, позволяющую устройствам подключаться к локальной сети через электрическую розетку?

    • сети Powerline
    • интернет
    • интранет
    • экстранет
  58. Какой термин описывает политику, которая позволяет сетевым устройствам управлять потоком данных, отдавая приоритет голосу и видео?

    • качество обслуживания
    • интернет
    • интранет
    • экстранет
  59. Какой термин описывает частную коллекцию локальных и глобальных сетей, принадлежащую организации?

    • интранет
    • интернет
    • экстранет
    • одноранговая
  60. Какой термин описывает возможность использования личных устройств в корпоративной или университетской сети?

    • BYOD
    • интернет
    • интранет
    • экстранет
  61. На каком уровне OSI IP-адрес источника добавляется к PDU во время процесса инкапсуляции?

    • сетевой уровень
    • уровень канала передачи данных
    • транспортный уровень
    • прикладной уровень
  62. На каком уровне OSI номер порта назначения добавляется к PDU во время процесса инкапсуляции?

    • транспортный уровень
    • уровень канала передачи данных
    • сетевой уровень
    • прикладной уровень
  63. На каком уровне OSI данные добавляются в PDU во время процесса инкапсуляции?

    • прикладной уровень
    • уровень канала передачи данных
    • сетевой уровень
    • транспортный уровень
  64. На каком уровне OSI IP-адрес источника добавляется к PDU во время процесса инкапсуляции?

    • сетевой уровень
    • уровень канала передачи данных
    • прикладной уровень
    • уровень представления
  65. На каком уровне OSI данные добавляются в PDU во время процесса инкапсуляции?

    • прикладной уровень
    • транспортный уровень
    • сетевой уровень
    • уровень представления
  66. На каком уровне OSI IP-адрес назначения добавляется к PDU во время процесса инкапсуляции?

    • сетевой уровень
    • прикладной уровень
    • транспортный уровень
    • уровень представления
  67. На каком уровне OSI MAC-адрес источника добавляется к PDU во время процесса инкапсуляции?

    • уровень канала передачи данных
    • прикладной уровень
    • транспортный уровень
    • уровень представления
  68. На каком уровне OSI номер порта источника добавляется к PDU во время процесса инкапсуляции?

    • транспортный уровень
    • прикладной уровень
    • сетевой уровень
    • уровень представления
  69. На каком уровне OSI MAC-адрес назначения добавляется к PDU во время процесса инкапсуляции?

    • уровень канала передачи данных
    • транспортный уровень
    • прикладной уровень
    • сетевой уровень
  70. На каком уровне OSI номер порта источника добавляется к PDU во время процесса инкапсуляции?

    • транспортный уровень
    • сетевой уровень
    • прикладной уровень
    • уровень канала передачи данных

Могу ли я повторно использовать блок питания моего старого ПК в новом компьютере?

Один из лучших способов снизить стоимость обновления вашего ПК - это повторно использовать некоторые старые компоненты. Вы можете оставить некоторые детали, такие как звуковая карта, DVD-привод и, в частности, блок питания (PSU).

В случае с блоком питания это может сэкономить до 150 долларов.Хотя видеокарта, процессор, материнская плата и оперативная память могут нуждаться в обновлении, блок питания - нет.

Но действительно ли ваш старый блок питания многоразовый? Можно ли использовать старый блок питания для нового компьютера? Давайте узнаем, будут ли они надежными и иметь необходимую мощность.

Поиск и извлечение блока питания вашего ПК

Настольные ПК, будь то башня (вертикальная) или горизонтальная, будут иметь блок питания на обратной стороне. Вместе со всеми другими кабелями для звука и USB-устройств вы обнаружите, что кабель питания подключен. Это будет сопровождаться стандартным двухпозиционным тумблером и вытяжным вентилятором для охлаждения.

Теперь вы знаете, где находится блок питания на задней панели вашего ПК. Но как насчет внутренней части?

Перед тем как продолжить, убедитесь, что компьютер выключен, а блок питания отключен от сети. Вы также должны принять антистатические меры предосторожности , чтобы сохранить целостность вашего оборудования.

Если снять корпус, то должен увидеть БП или хотя бы проработать его положение. Но это может быть трудно достичь физически. Обычно это происходит из-за следующего провода, но это также может быть связано с положением DVD-привода или даже вентилятором процессора и оперативной памятью.

Чтобы снять блок питания, безопасно отсоедините кабели питания от материнской платы, ЦП, дисководов и других компонентов. Свяжите их с боковой стороны корпуса, ненадолго закрепив кабельной стяжкой.

Затем открутите крепежные винты блока питания на задней стороне корпуса.Сохраните их на потом, затем вытащите блок питания из корпуса ПК.

При разборке ПК всегда следует сначала вынимать блок питания из корпуса.

Понимание вашего источника питания

Хотя характеристики вашей компьютерной системы можно проанализировать с помощью инструментов тестирования, блок питания отличается. Чтобы узнать об этом больше, вам нужно взглянуть на устройство.

Вы должны были заметить, что на блоке питания есть этикетка с указанием максимальной мощности и другой информацией.Этикетки различаются в зависимости от модели и производителя, но должен быть раздел с описанием максимальной нагрузки или производительности.

Это общая мощность, с которой блок питания может справиться. Вы можете использовать эту цифру и сравнить ее с тем, что рекомендуется для нового оборудования, которое вы хотите приобрести.

В большинстве блоков питания также есть раздел, описывающий выход для каждого типа напряжения.Это список + 5 В, + 3,3 В, + 12 В и т. Д. Каждое значение отображается рядом с номиналом усилителя. Обратите особое внимание на значение 12 В (также известное как шина). Графическая карта, которая часто является одним из наиболее энергоемких компонентов системы, получает питание от нее.

Чтобы запустить умеренно мощную видеокарту, ищите блок питания с током около 30 А на шине 12 В.

Если для устанавливаемых компонентов достаточно максимальной мощности и шины 12 В, проблем возникнуть не должно.

Останется ли старый блок питания надежным?

Некоторые производители надежны и производят блоки питания, которые соответствуют своим характеристикам или даже превосходят их. Другие больше озабочены сменой единиц. Чтобы узнать больше, найдите марку вашего блока питания (указанную на этикетке) и проверьте его репутацию в Интернете. Нет бренда? Может пора покупать новый БП.

Плохие вещи могут случиться с плохо изготовленными блоками питания.Блок питания с маркировкой 750 Вт может с трудом выдать более 500 Вт. Некоторые расходные материалы даже будут дымиться и гореть при выходе из строя.

Хотя старые блоки питания могут по-прежнему работать, это может быть связано с тем, что вашему старому оборудованию ПК не требуется слишком много энергии.

Обновление процессора, материнской платы и видеокарты могло изменить это.

Неисправный блок питания в худшем случае может вывести из строя другие компоненты вашего ПК или даже загореться.Обновление до надежного привода от таких компаний, как Antec, Corsair или Cooler Master, часто оказывается лучшим выбором.

Подключите старый блок питания к новой материнской плате

После подтверждения возможностей и мощности вашего старого блока питания выполните несколько проверок:

  • Удалите пыль с блока питания - вам может понадобиться пылесос для удаления пыли из вентилятора.
  • Убедитесь, что все кабели в хорошем состоянии, без трещин в изоляции.
  • Убедитесь, что свечи не треснуты и не сломаны.
  • Сравните разъемы на блоке питания с материнской платой и другими новыми компонентами, которые вы планируете обновить.

(Поскольку некоторые разъемы отсутствуют на старых блоках питания, это может помешать использованию старого блока питания в вашем «новом» компьютере.)

В то время как современные материнские платы принимают первичное 24-контактное соединение питания, некоторые старые блоки питания будут иметь только 20-контактный штекер.К счастью, это редкость - хотя 20-контактный штекер может работать, его лучше избегать. Если есть еще 4-контактный разъем (два на два), все в порядке. Это, вероятно, будет иметь слот для крепления к 20-контактной планке.

Современные компьютеры требуют больше мощности, чем может обеспечить 20-контактный источник питания.Использование такого блока питания может привести к сбоям в подаче электроэнергии, что может вызвать проблемы с операционной системой. Это также может повлиять на целостность ценных личных данных, хранящихся на вашем жестком диске (HDD).

Некоторым материнским платам требуется 8-контактное (два ряда по четыре) вторичного соединения для ЦП.ЦП часто работает без 4-контактного соединения, но в определенных ситуациях может работать нестабильно. Переходник Molex на 8-контактный ATX обычно решает любые проблемы, которые могут возникнуть, например, при разгоне.

Подключение современных компонентов ПК к старому блоку питания

Это не просто материнская плата, которая вам понадобится для подключения к старому блоку питания.Видеокартам и запоминающим устройствам требуется питание, и есть большая вероятность, что вам понадобятся адаптеры для совместимости.

Когда-то видеокарты потребляли энергию прямо от материнской платы.Хотя большинство материнских плат имеют встроенный видеовыход, для игр требуются дискретные видеокарты.

Хотя цены (и мощность) варьируются, даже недорогие карты обычно требуют специального 6-контактного разъема питания PCI Express.Некоторым даже нужны два 6-контактных или 8-контактный разъем. Вы часто сможете запитать карту, используя несколько соединений Molex с адаптером.

Некоторые видеокарты могут поставляться с этими адаптерами в коробке.Но учтите, что более мощные карты могут не работать с этим решением.

Когда дело доходит до жестких дисков и твердотельных накопителей (SSD), вы можете обнаружить, что в старом блоке питания отсутствуют разъемы питания SATA.Опять же, можно использовать переходник, на этот раз переходник от Molex к SATA.

Что делать, если вы не можете использовать свой старый блок питания?

Надеюсь, вы обнаружите, что можете использовать свой старый блок питания и сэкономить несколько долларов.Просто убедитесь, что он не поцарапан, потратьте некоторое время на его очистку и убедитесь, что кабели не изношены. Проверьте номинальное напряжение, чтобы убедиться, что оно подходит для вашей новой сборки ПК.

Если нет, пора заменить старый блок питания.

Вы обнаружите, что выбор блоков питания на замену весьма значителен.Чтобы помочь, ознакомьтесь с нашим руководством по покупке нового блока питания, прежде чем тратить деньги. \

Изображение предоставлено: Wavebreakmedia / Depositphotos

Microsoft удалит удобную функцию Windows в предстоящем обновлении

Функция минимизации окна должна покинуть Windows 10 в начале 2021 года.

Об авторе Кристиан Коули (Опубликовано 1431 статья)

Заместитель редактора по безопасности, Linux, DIY, программированию и техническим вопросам.Он также выпускает The Really Useful Podcast и имеет большой опыт в поддержке настольных компьютеров и программного обеспечения. Автор статьи в журнале Linux Format, Кристиан - мастер Raspberry Pi, любитель Lego и фанат ретро-игр.

Ещё от Christian Cawley
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку технических советов, обзоров, бесплатных электронных книг и эксклюзивных предложений!

Еще один шаг…!

Пожалуйста, подтвердите свой адрес электронной почты в электронном письме, которое мы вам только что отправили.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
