Скачки напряжения, 12 причин появления скачков в сети

09-03-2013

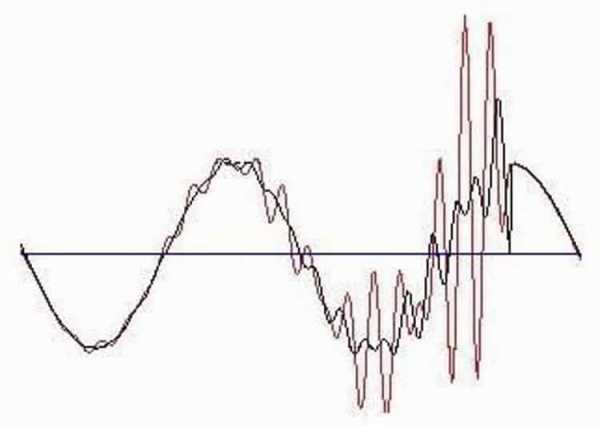

Скачки напряжения. Определения и понятия

Скачки напряжения

Скачками напряжения в повседневной речи принято называть резкое (быстрое) значительное изменение значения напряжения. Как правило, под скачком напряжения понимается быстрое значительное увеличение напряжения. Юридически точного определения понятия «скачок напряжения» у нас не существует. Обычно юристы понимают под «скачком напряжения» отклонения качества поставляемой электроэнергии от требований нормативной документации.

Как правило, в судебной практике речь идет о таких скачках напряжения, которые стали причиной нанесения ущерба.

Четкого определения «скачка напряжения» в нормативной документации тоже не найти. Отраслевая нормативная документация различает следующие отклонения параметров электроснабжения от нормы: отклонения и колебания напряжения, перенапряжение.



Отклонение напряжения

«Отклонение напряжения» — это изменение амплитуды длительностью более 1 минуты. Различают нормально допустимое отклонение напряжения и предельно допустимое отклонение напряжения. При этом предельно допустимым является отклонение в 10% от номинального.

Колебание напряжения

«Колебание напряжения» — это изменение амплитуды длительностью менее 1 минуты. Различают нормально допустимое колебание напряжения и предельно допустимое колебание напряжения. При этом предельно допустимым является отклонение в 10% от номинального.

Перенапряжение

«Перенапряжение» — это значительное по амплитуде увеличение параметров тока. Перенапряжением считается повышение напряжения свыше 242 Вольт. Перенапряжение может проходить с длительностью и менее 1 секунды.

Таким образом, объединяя нормативные определения скачка электрического напряжения и юридическое понимание этого понятия, можно сказать, что скачками могут называться как не очень большие, но длительные изменения значения напряжения, так и кратковременные, но значительные превышения этого параметра. Последние ещё могут называться «импульсными скачками».

С точки зрения физики, важным является общая излишняя энергия, воздействующая на приборы — потребители тока. Именно эта энергия, вызванная скачком в сети, и приводит к нанесению ущерба подключенным электрическим приборам.

Причины появления скачков напряжения

Существует достаточное количество объективных и субъективных причин природного, аварийного и техногенного характера для появления скачков напряжения в электрических сетях. Ниже постараемся перечислить основные.

1 причина появления «скачка напряжения» — одновременное отключение мощных бытовых приборов

Причина появления скачка параметров тока кроется у нас дома. Сегодня современный дом очень насыщен мощными электрическими приборами. В домах со старой проводкой это очень опасно. Но и в новых домах часто бывает, что нагрузка не может быть рассчитана на использование очень мощных приборов по причине подключения всего нового дома к «старым электрическим сетям». На практике часто происходит следующее. В доме включаются несколько мощных электрических приборов, это приводит к падению параметров тока в сети. При резком отключении мощного прибора или нескольких мощных электрических приборов происходит резкий скачок.

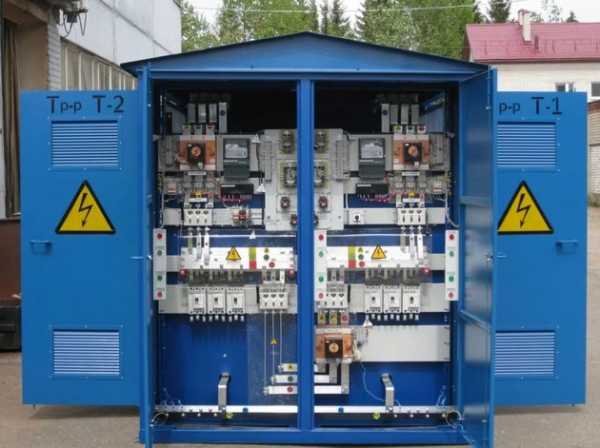

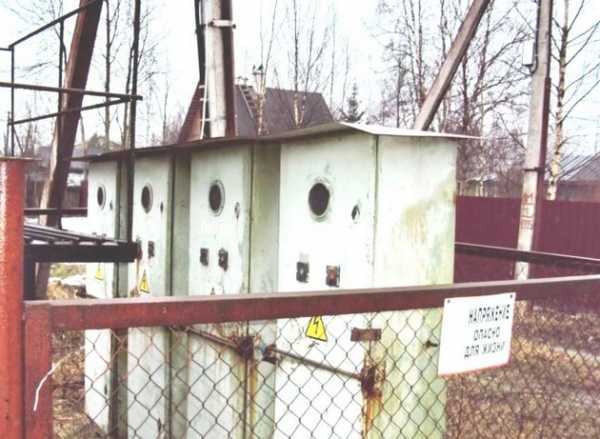

2 причина появления «скачка напряжения» — нестабильность в работе трансформаторной подстанции

Большинство трансформаторных подстанций, осуществляющих электроснабжение в распределительных и транспортирующих сетях, было построено достаточно давно. Оборудование, установленное на этих подстанциях, имеет сегодня значительный износ. Кроме того, многие подстанции работают с большой перегрузкой ввиду увеличения потребления электроэнергии. В результате на подстанциях случаются сбои в работе оборудования, приводящие к возникновению скачков.

3 причина появления «скачков напряжения» — аварии в передающих электрических сетях

Сотни тысяч километров линий электропередач окутывают все города и поселки нашей страны. К каждому дому, к каждому участку подходит линия электроснабжения. Перефразировав известную фразу из популярного фильма, можно сказать, что без электричества сегодня и «не туда», «и не сюда». Линии электропередач построенные десятки лет назад, не молодеют и сегодня. А значит, вероятность обрывов и замыкания на линиях передач существует. Такие аварии могут спровоцировать большие скачки электрического напряжения.

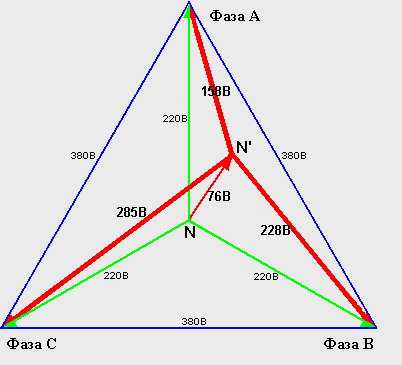

4 причина появления «скачков напряжения» — обрыв «нуля»

Это, пожалуй, самый частый и опасный вид аварии, вызывающий очень большое перенапряжение. Ежегодно тысячи человек несут ущерб по причине примитивного «обрыва нуля». В случае обрыва «нуля» может произойти появление напряжения на контакте «ноль» во всех розетках дома. Это приводит к тому, что все электрические приборы, включенные в розетку, сгорают. При этом сгорают даже «выключенные» с помощью дистанционного пульта приборы. Причина банальная — ослабление контакта «ноль» в общем коммутационном щитке дома. При этом, если контакт не постоянный, то появляется, то пропадает, то возникают очень сильные скачки.

5 причина появления «скачков напряжения» — ослабление заземления

Заземление электрических приборов играет важную роль в обеспечении безопасности использования устройств. В случае нарушения изоляции электрических приборов, напряжение часто передается на корпус прибора. В этом случае «заземление» играет роль отвода этого аварийного тока. В случае ухудшения качества заземления вероятность появления скачков параметров тока существенно вырастает.

6 причина появления «скачков напряжения» — значительная перегрузка сети

Электрооборудование, смонтированное на электрических подстанциях, рассчитано на конкретное максимальное значение мощности подключаемой нагрузки. В настоящее время идет очень большой рост потребления электроэнергии в наших домах. Первая причина здесь — это строительство новых больших зданий на месте старых маленьких домиков. Вместо 10 квартир получается сразу 100 квартир в одном большом доме. Вторая причина — рост числа используемых мощных электрических приборов. Посмотрите на фасад современно многоквартирного дома, на нем 200 сплит-систем. А это дополнительно 400 кВт мощности. Плюс 100 микроволновых печей, плюс 100 электрических калориферов, плюс 100 стиральных машин, плюс 100 электрических нагревателей воды, набегает очень большая суммарная мощность дома. При этом подстанции испытывают значительные перегрузки, и скачки в таком районе города неизбежны.

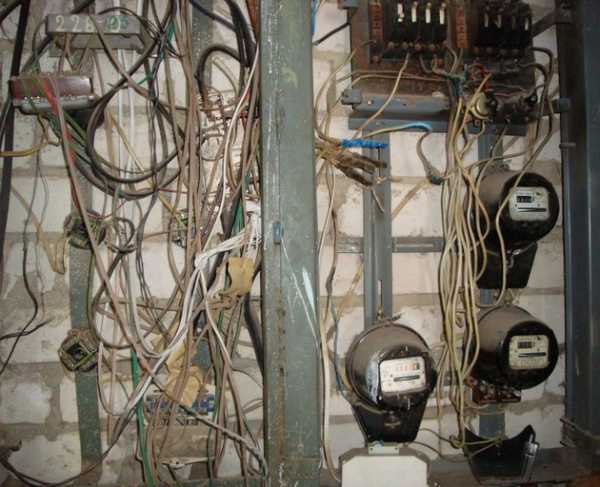

7 причина появления «скачков напряжения» — плохое качество монтажа и материалов электрической домовой разводки

Если что-то не работает в электрической цепи, то нужно искать плохой контакт. Это первое правило электриков. Плохой контакт в розетке или в электрическом патроне может возникнуть из-за плохого монтажа этих устройств или по причине использования дешевых сплавов для контактных пластин этих приборов. Плохой контакт вызывает искрение. А искрение — это эпицентр появления скачков электрического напряжения и сильных импульсных помех. Было бы хорошо для исключения появления скачков напряжения не использовать розетки вовсе, но так не бывает. А значит, каждое включение или выключение мощного электрического прибора — это новый скачок напряжения в сети.

8 причина появления «скачков напряжения» — включение промышленного оборудования в смежной сети электропередач

Большие и систематические скачки напряжения в сети наблюдаются вблизи крупных промышленных объектов. Включение мощного электродвигателя порождает большие пусковые токи. Эти токи могут «вернуться» в электрическую сеть в виде большой реактивной нагрузки. И хотя на таком оборудовании должны устанавливаться специальные пускатели и дополнительные сетевые фильтры, порождения электрических скачков избежать нельзя. И вовсе не обязательно жить рядом с большим металлургическим заводом, чтобы получить неприятные электрические сюрпризы. Для порождения хорошего скачка напряжения будет достаточно соседства с насосной станцией, с мощным вентиляционным оборудованием, с автомобильной мастерской или с большим супермаркетом.

9 причина появления «скачков напряжения» — «мерцающий эффект»

Скачки напряжения могут иметь систематический характер. Возможной причиной таких скачков может быть некорректная работа регулирующего оборудования в электрических приборах. Регуляторы электрических приборов должны осуществлять включение и выключение прибора или его части для контроля определенных параметров. Пример самого простого регулятора — это регулятор температуры отопительного прибора или электрического утюга. При достижении нужной температуры элемента прибор должен отключится. Часто бывает, что регулятор срабатывает очень часто, это приводит к износу контактов коммутирующего устройства. Изношенные контакты начинают порождать скачки тока. В этом случае можно видеть на графике напряжения скачки периодического характера.

10 причина появления «скачков напряжения» — попадание молнии в линии передач

Самая эффектная и самая мощная причина, порождающая гигантские перенапряжения и скачки — это попадание молнии в линии электропередач. Я думаю, каждый человек видел, как молния попадает в линии электропередач и в металлические опоры линий передач. Нужно сказать, что история создания электрических приборов тесно связана с молнией. Первые опыты по использованию электричества проводились с энергией молнии. Современные системы электропередач имеют защиту от молнии, однако, полностью избежать появления больших импульсов в сети не удается. Мощные разряды молний порождают большое перенапряжение, которое распространяется вдоль линии передач и может дойти до конечного потребителя. И хотя импульс от удара молнии длиться сотые или тысячные доли секунды, но этой бешеной энергии в тысячи вольт достаточно для нанесения большого ущерба электрооборудованию.

11 причина появления «скачков напряжения» — попадание высокого напряжения с линий трамвайных и троллейбусных контактных линий

Ситуация, когда происходит обрыв контактной трамвайной или троллейбусной линии электропередач, случается в городе несколько раз в месяц. Причиной может быть сильный порыв ветра или выполнение строительных работ, падение дерева на линию передач. При этом один из проводов контактной линии может зацепить или полностью упасть на линии обычных электропередач. В этом случае в сети можно наблюдать скачки напряжения в сотни вольт. Бывают случаи, когда такая авария приводит к сгоранию всех электрических приборов в нескольких домах рядом с аварией. При этом, если не происходит защитного отключения, то перенапряжение может вызвать даже возгорание приборов.

12 причина появления «скачков напряжения» — проведение сварочных работ

Проведение сварочных работ с помощью электрической сварки всегда приводит к появлению больших скачков напряжения во всей сети. И если в городе такое явление редко, то в деревнях и поселках встречается с завидной постоянностью. Кто-то варит забор, кто-то выбрасывает холодильник, сгоревший от большого скачка напряжения. При этом часто сварочные аппараты подключают прямо на вход проводов в дом, то есть минуя все защиты. Каждая дуга сварки в этом случае порождает большой скачок параметров тока в сети.

Таким образом, можно выделить несколько групп причин порождения скачков напряжения:

  • скачки напряжения порождаются по причине плохого качества оборудования и монтажа электрооборудования и электрической разводки;
  • скачки напряжения появляются по причине включения или выключения мощного оборудования или мощных электрических приборов;
  • скачок напряжения обусловлен природными факторами, ударами молнии, сильным ветром, наводнением;
  • скачки напряжения порождены нарушениями правил эксплуатации приборов и оборудования или недостаточного объема проведенных профилактических работ;
  • скачок электрического напряжения обусловлен нарушениями при проведении строительных и сварочных работ;
  • скачок напряжения появился из-за аварий техногенного характера.



Как бороться со скачками напряжения в сети

Важность защиты электрической сети и приборов в электрической сети от воздействия больших скачков напряжения трудно переоценить. Защита от скачков напряжения в электрической сети может строиться на применении специальных устройств для защиты от скачков напряжения, сетевых фильтров. Для защиты сети и потребителей от скачков могут использоваться и стабилизаторы напряжения со встроенной защитой от скачков напряжения. Устройства защиты от скачков напряжения могут монтироваться в коммутационные электрические шкафы или включаться непосредственно в розетку. Отдельным способом защиты от скачков является использование устройства защиты от скачков, монтируемых внутри электрического прибора.

Как защитить свой дом от скачков напряжения, смотрите в разделах Защита от скачков напряжения и Стабилизаторы напряжения.

Читайте также по теме:


Тех. поддержка

Бастион в соц. сетях

Канал Бастион на YouTube

teplo.bast.ru

Скачки напряжения в электросети: что делать, причины, защита

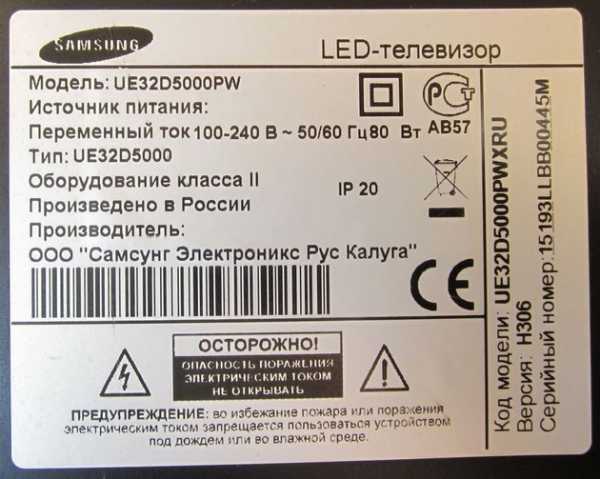

Любой электроприбор имеет ограничения по параметрам напряжения питания. Исключение составляют разве что лампы накаливания: да и то, при превышении значения на 25% они перегорают. Некоторые производители сложной бытовой техники предусматривают защиту по входным цепям. Даже в паспортных данных можно увидеть параметры: от 100 до 240 вольт.

Это не означает, что в процессе работы питающее напряжение может скакать от 150 до 230 вольт. Просто блок питания способен обеспечить работу бытового прибора любым входящим значением (в рамках установленного диапазона) при условии, что оно стабильно.

Однако напряжение питания в электросети может быть стабильным только при условии равномерной генерации и такого-же равномерного потребления. Например, генерирующая система выдает мощность 10 кВт, и нагрузка соответствует этому значению. В реальности потребители подключаются к сети довольно хаотично, обеспечивая переменную нагрузку.

  • Для лучшего понимания ситуации разберемся с определениями. Скачок напряжения, это разговорная форма. Юридически существует понятие «отклонение от нормы». Так вот, допустимым считается отклонение значения напряжения не более 10% в любую сторону, и не более чем на 60 секунд. Кстати, производители электроприборов также ориентируются на эту норму, и закладывают подобные отклонения в параметры блоков питания.

Почему происходят скачки напряжения в энергетической сети

Обратимся к закону Ома (точнее к его следствиям). Мощность потребления исчисляется, как произведение величины силы тока на значение напряжения. Если генерирующее устройство имеет ограничение по мощности нагрузки, то при увеличении тока потребления, напряжение в линии пропорционально снижается. Аналогично происходит обратный процесс: если при фиксированной мощности генератора, снижается ток потребления, резко повышается напряжение в сети.

Информация: Речь идет об исправной линии электропередач.

Разумеется, генерирующие электроустановки проектируются таким образом, чтобы напряжение в сети автоматически стабилизировалось.

Однако на практике, параметров стабилизирующих схем часто недостаточно.

Еще одна причина, не связанная с неисправностью сети — перекос фаз. Как правило, все трансформаторные подстанции работают по трехфазной схеме 380 вольт. Возьмем, к примеру 90 квартирный многоэтажный дом. Питание помещений организуется следующему принципу: общая нейтраль, и по одной фазе 220 вольт на каждые 30 квартир.

Если на одной из фаз пропадает нагрузка (обрыв линии, сработал автомат защиты, и прочее), на оставшихся вводах автоматически возрастет напряжение.

Информация: Существует еще одно отклонение от параметров, изменение частоты переменного тока (штатно должно быть 50 Гц). Но это явление встречается реже.

Причины техногенного характера

  1. В многоквартирных домах, особенно старой постройки, линии электросети сильно изношены, сечение может не соответствовать нормативам Правил устройства электроустановок (ПУЭ). Кроме того, имеют место факты несанкционированного ремонта, самостоятельной замены проводки, выполненной несертифицированными домашними «электриками». Контактные группы (клеммные колодки) испорчены коррозией, многочисленными подгораниями точек контакта. Возникают скрутки проводов из различных металлов, что приводит к электрохимической коррозии.При таком состоянии проводки, даже исправная и качественная трансформаторная подстанция не в состоянии обеспечить стабильные параметры при изменении тока нагрузки. Особенно заметны скачки напряжения в электросети в летний период (когда жители включают кондиционеры), и при наступлении темноты.
  2. Трансформаторные подстанции построены еще в прошлом веке. В результате изношенности, оборудование не в состоянии противодействовать перегрузкам по току, поэтому постоянно возникают серьезные просады напряжения. Часть таких трансформаторов конструктивно не имеют средств стабилизации.
  3. Наращивание дополнительных мощностей потребления на линейном уровне. Любая подстанция имеет резерв по мощности. Если он не задействован, то кратковременные перегрузки гасятся запасом по току, и напряжение остается стабильным. В результате неконтролируемой застройки, энергетики вынуждены подключать новые линии на существующие сети, полностью выбирая резерв. иногда, по причине коррумпированности представителей энергетических компаний, застройщику удается даже превысить лимит потребления.Как следствие — энергосети постоянно работают в режиме перегрузки, и малейшее увеличение потребляемой мощности неминуемо приводит к скачкам напряжения.
  4. Рост энергетической нагрузки в масштабах каждой квартиры (домовладения). Современный житель (особенно в городской среде) неизбежно увеличивает количество используемых электроприборов. В каждой комнате устанавливается телевизор, в квартирах имеются компьютеры, посудомоечные машины, мультиварки. Кондиционер уже давно входит в стандартное оснащение жилища. Разумеется, каждый персональный ввод электросети ограничен автоматом защиты. Но его максимальный показатель по току не рассчитан на постоянное потребление на грани срабатывания. Когда в каждой квартире сила тока близка к порогу срабатывания автомата, сети испытывают значительные перегрузки, и напряжение падает.
  5. Обрыв или потеря контакта на линии нейтрали. В этом случае напряжение не пропадает (как при однофазном подключении), а резко возрастает. Превышение может составить несколько сотен вольт: зафиксированы случаи, когда напряжение в аварийной сети достигает 400–500 вольт. Понятно, что при большой нагрузке эти перепады приводят к срабатыванию линейных средств защиты. А если потребление ниже среднего, выходит из строя бытовая техника. Возможен даже пожар.
  6. Самовольная коммутация электросетей на вводе. Некоторые недобросовестные жильцы используют в качестве нейтрали, системы водопровода или отопления, для обхода приборов учета электроэнергии. В этом случае возникает разброс линии фазы и нуля. Помимо опасности прикосновения к радиаторам отопления, такие художества приводят к скачкам напряжения в сети.
  7. Подключение промышленного оборудования к линиям бытового назначения. Довольно часто можно наблюдать, как при строительстве домовладения, или объекта торговли (ларька), бригада работает с мощной бетономешалкой или сварочным трансформатором, запитанным от обычного щитка питания. Разумеется, потребление в активном режиме порядка 5–10 кВт в одной точке, приводит к просадам напряжения на линии.
  8. Случается, что бытовая линия электропередач расположена в непосредственной близости от высоковольтных мачт, либо контактного провода троллейбусного или трамвайного маршрута. В этом случае возможен эффект наведенного напряжения.
  9. Нельзя забывать о природных факторах. Речь идет не только о непосредственном грозовом разряде прямо в линию электропередач (хотя и такое случается).Статика является серьезной проблемой не только при прохождении сквозь ЛЭП грозового фронта (даже без молний), но и во время так называемых суховеев.

Как бороться со скачками напряжения

Системные меры оставим на попечение энергетикам. В их прямую обязанность входит содержание генерирующих и линейных сетей в надлежащем состоянии. Задача потребителей фиксировать аномалии напряжения и незамедлительно сообщать в компанию, которой вы оплачиваете счета за электроэнергию. Если это не помогает, необходимо жаловаться в органы контроля и добиваться предоставления качественной услуги.

От нас (потребителей) зависит правильность эксплуатации электроприборов. Разумеется, в первую очередь необходимо следить за состоянием внутренних сетей с «нашей» стороны прибора учета. Защитные автоматы (пробки) должны быть исправны, внутренняя проводка соответствовать нагрузке. Если у вас розеточная сеть выполнена на проводе сечением 1.5 мм², нельзя использовать на этой линии мощные электроприборы.

Как защитить бытовую технику от скачков напряжения

Если нет возможности локализовать скачки напряжения в электросети силами потребителя, что делать для сохранения имущества и здоровья? Придется потратить немного денег на закупку специального оборудования.

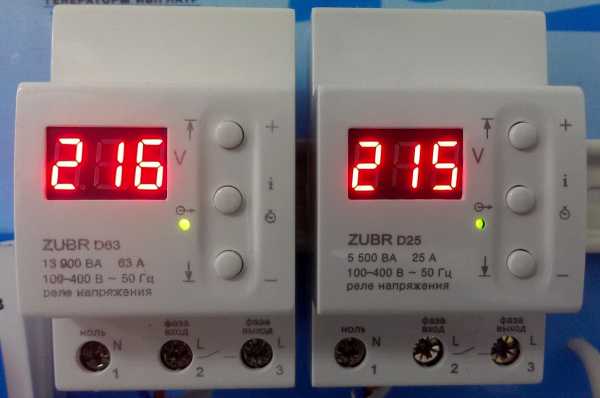

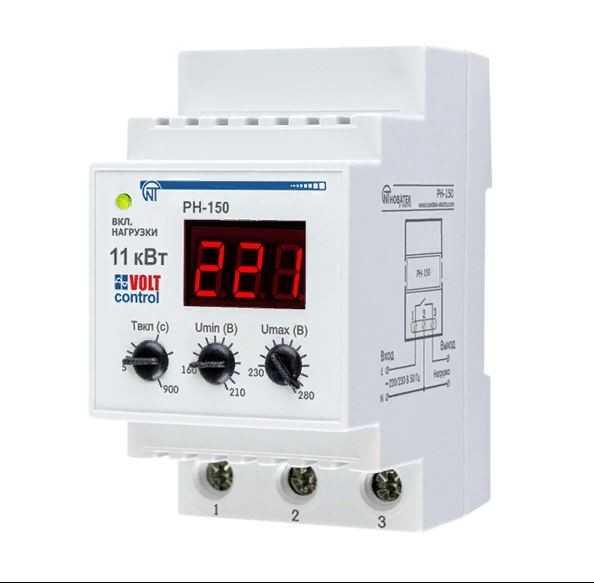

  1. Бытовые реле контроля напряжения (РКН). Один из экономных вариантов решения проблемы. С помощью РКН невозможно устранить отклонение от параметров в сети. Но вы сможете защитить свою технику от их пагубного влияния.

    Сразу оговоримся: это изделие не относится к основным средствам обеспечения электро-безопасности. РКН не заменит УЗО или защитный автомат. Потенциально, прибор убережет вас от возможного появления в сети высокого напряжения или пожара. Но от короткого замыкания или перегрева проводки, надо использовать профильные устройства.

    Система работает следующим образом: линия питания проходит через контакты реле, которые размыкаются по команде контроллера. Оператор устанавливает «коридор», чаще всего от 200 до 240 вольт. В этом диапазоне без проблем работают практически все бытовые электроприборы. Если входное напряжение выходит за рамки «коридора», реле прекращает подачу электроэнергии.

    Дополнительный параметр установки — время срабатывания. Это своеобразный компромисс между безопасностью и комфортом. Если реле будет срабатывать при малейшем признаке отклонения, прибор нанесет больше урона, чем пользы. Поэтому выставляется так называемое время задержки. Например, если отклонение от значения длится не более 10 секунд, ничего не происходит. То же самое относится к восстановлению параметра. Пока прибор не «убедится» в том, что напряжение стабилизировалось окончательно, контакты реле будут разомкнуты.

    Логика простая: лучше на полчаса выключить электроприборы, чем каждые 10–15 минут подавать и отключать питание.

    Преимущества: Абсолютная надежность. Даже если напряжение неожиданным образом подскочит до 1000 вольт, сгорит (физически) только РКН. Остальные приборы будут целы. Есть возможность настройки, постоянный контроль напряжения визуально (в каждом реле есть цифровое табло). Низкая стоимость.

    Недостатки: Ступенчатость срабатывания, нет возможности исправить параметры питания сети. Нет стабилизации: при затяжном просаде (или превышении) напряжения, придется принимать решение: или сидеть без света, или мучить электроприборы некачественным напряжением в сети.

    Тем не менее это устройство относится к самым популярным средствам защиты от скачков. Они удобно встраиваются в щитки питания, имея стандартный DIN формат.

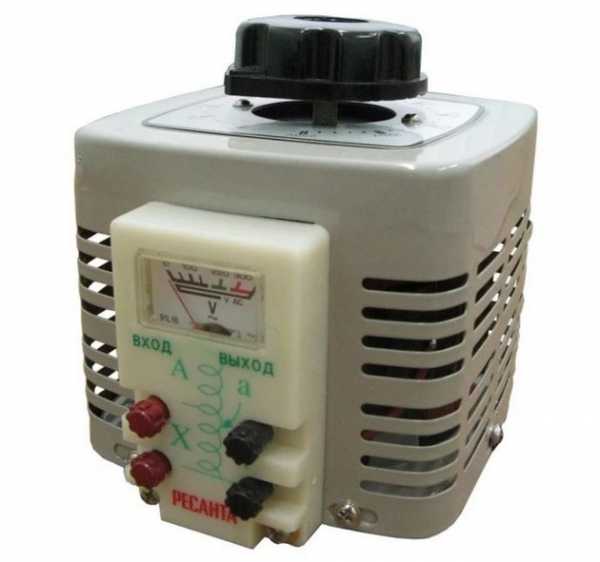

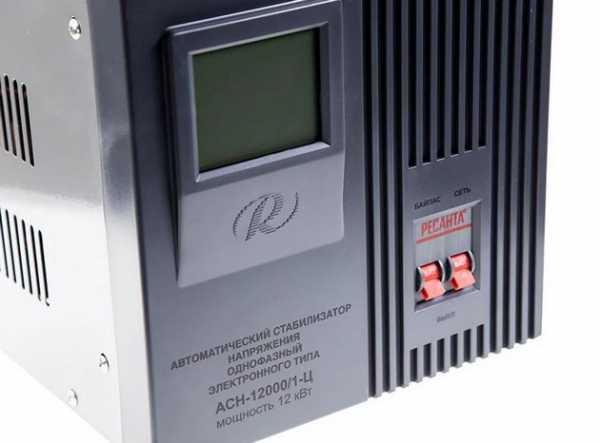

  2. Стабилизаторы напряжения. Это принципиально иной подход к решению проблемы. Собственно, эти приборы не относятся к средствам защиты от скачков (в привычном понимании). Стабилизатор просто не допускает расхождения параметров напряжения на выходе, поэтому и защита не требуется. По сути, это персональная трансформаторная подстанция, расположенная на территории потребителя.Принцип работы достаточно простой. Имеется схема преобразования напряжения. Это может быть импульсный блок питания, либо классический трансформатор. Имеется заданное значение выходного напряжения. Для поддержания параметров, необходимо плавающее подключение к вторичной обмотке. Собственно, происходит переключение между витками. Поэтому, так же как у РКН, у стабилизатора тоже есть предел срабатывания. Например, нельзя сделать 220 вольт из 150. Равно, как и невозможно погасить скачок напряжения силами трансформатора, если на входе 380 вольт.Как работает система, на примере классического трансформатора: Все помнят ЛАТр (лабраторный трансформатор). Он конструктивно представлял собой тороид, где по вторичной обмотке перемещался ползунок для плавного регулирования напряжения.Контроль осуществлялся вручную, с помощью стрелочного вольтметра. Когда в вечернее время напряжение падало, можно было подкрутить ползунок, и выставить нормальное значение.Современные стабилизаторы работают по такому же принципу, только переключение между обмотками происходит с помощью блока управления. Трансформаторные схемы работают с реле, либо тиристорами (во втором случае не слышен лязг контактов).Схемы с импульсным блоком питания регулируют напряжение с помощью ШИМ контроллера. Это более гибкая система, но и стоимость существенно выше (а надежность напротив, хуже трансформаторных решений).

    Преимущества: Вы не отключаете технику для защиты от скачков напряжения, а поддерживаете его в пределах допуска. Это дает возможность нормально пользоваться электроэнергией при затяжных отклонениях.

    Недостатки: В первую очередь высокая стоимость. Цена стабилизатора для квартиры сопоставима с большим плазменным телевизором. Еще одна проблема — инерционность (за исключением ШИМ контроллеров). Защита от импульсных скачков отсутствует. После выхода из параметра, напряжение восстановится лишь через несколько секунд.

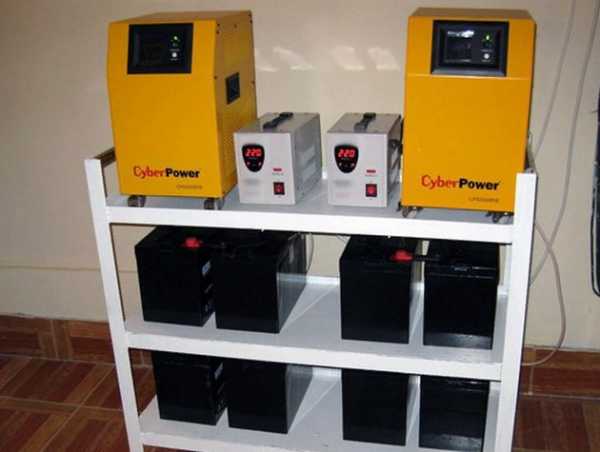

  3. Блок бесперебойного питания. При соответствующей мощности, это идеальная защита от бросков напряжения. Питание осуществляется от аккумуляторных батарей, которые работают в режиме буферной подзарядки. То есть, пока параметры сети в норме, оборудование питается напрямую. Как только значение вышло за пределы нормы, мгновенно включается преобразователь на 220 вольт, электроприборы «не замечают» просада.Секрет в наличии достаточной емкости батарей, чтобы взять на себя нагрузку.Отсюда первый, и главный недостаток: высокая стоимость. Для поддержания правильных параметров сети на выходе, требуется хороший запас АКБ. Иначе их хватит всего на несколько минут.Преимущества очевидны: у вас полностью автономное питание (в смысле полной защиты от внешних проблем), но с ограниченным сроком действия. Поэтому при регулярном просаде напряжения, следует подумать об ином способе.Технически комплекс представляет собой преобразователь напряжения с чистым синусом, блок управления (контроль за входным напряжением), и комплект батарей. Преобразователь одновременно является зарядным устройством (когда напряжение в сети есть).

Итог

Решение проблемы скачков напряжения существует, стоимость вопроса зависит от поставленных задач и качества электроснабжения.

Видео по теме

profazu.ru

причины, способы защиты, куда жаловаться

В резких перепадах напряжения бытовой сети может быть косвенно виновна компания, предоставляющая услуги электроснабжения, но и велика вероятность, что такие процессы вызваны форс-мажорными обстоятельствами. Вне зависимости то причин, последствия для бытовых электроприборов могут быть фатальными. Собранная информация поможет узнать, чем вызваны скачки напряжения, как обезопасить электроприборы, куда подавать жалобу и требование по возмещению ущерба.

Определение термина

Под данным понятием подразумевается резкие перепады сетевого напряжения, выходящие за пределы допустимых отклонений. Напомним, что согласно действующим нормам допустимые отклонения напряжения не должны превышать  от номинала, а предельно допустимые –  Собственно, параметры, характеризующие качественное напряжение указываются в договоре на предоставление услуг. При этом описание допустимых пределов не должно противоречить действующим нормам.

Под данное определение попадает кратковременное перенапряжение и понижение напряжения, а также отклонения (длительностью более минуты) и колебания (продолжительность менее минуты). Под это описание также подходят импульсные перенапряжения, называемые бросками.

Броски напряжения негативно отражаются на качестве напряжения

Основные причины возникновения скачков напряжения в сети

Есть много причин различного характера, вызывающие отклонения напряжения от нормы в сети частного дома или квартиры. Рассмотрим наиболее распространенные случаи:

  1. Увеличение или уменьшение тока нагрузки в системе электроснабжения. Причина кроется в одновременном подключении к сети мощных электроприборов (электрические печи, бойлеры, масляные обогреватели и т.д.). Наибольший пик нагрузки приходится на вечерние часы, особенно в холодное время года, следствием этого является понижение напряжения.
  2. Перегрузка трансформаторной подстанции может стать причиной нестабильной работы ее оборудования. Проблема заключается в том, что большинство узлов энергосистем проектировались и строились более 30-40 лет назад, соответственно, они были рассчитаны на более низкую нагрузку. Для исправления ситуации необходима модернизация оборудования проблемных узлов, а это требует серьезных финансовых вложений.
  3. Причинами кратковременных скачков напряжения также могут быть аварии на ЛЭП или кабельных магистралях. Это может быть связано как с общим состоянием линий, так и неблагоприятными погодными условиями.
  4. Резкий скачок напряжения происходит при обрыве нуля или плохом электрическом контакте нулевого проводника. В первом случае произойдет повышение напряжения вплоть до 380 Вольт, во втором, будут наблюдаться кратковременные скачки с 220 до 380 В.
  5. Проблемы с внутридомовой разводкой электросети. Причины могут быть связаны с использованием при некачественных материалов, неправильно выполненным монтажом или «старой» проводкой. В результате происходят скачки и колебания напряжения, сопровождаемые сильными импульсными помехами.
  6. Бросок напряжения возникает в тех случаях, когда на смежной линии системы электроснабжения подключен мощный потребитель, например промышленный объект. Известно, что в момент включения электродвигателей образуются сильные пусковые токи, это приводит к тому, что начинает «прыгать» напряжение. Причем установка специальных сетевых фильтров на таком объекте только частично исправляет ситуацию. Заметим, что совсем необязательно жить рядом с промышленным объектом, чтобы ощутить все эти прелести, подобный эффект может давать небольшая мастерская, торговый центр или любое общественное здание оборудованное мощной вентиляционной системой.
  7. К возникновению импульсных перенапряжений может привести попадание молнии в ВЛ. Напряжение импульса может измеряться в киловольтах. Попадание молнии в ЛЭП вызывает сильное перенапряжение сети

Это гарантировано выведет из строя включенные в розетки электрические приборы, несмотря на краткосрочность импульса (порядка нескольких миллисекунд) броска. Большинство устройств, обеспечивающих защиту, просто не успеют сработать.

  1. Возникают скачки и по техногенным причинам, одна из них – обрыв сетевого провода трамвайной или троллейбусной контактной сети с последующим попаданием на ВЛ. Это приведет к тому, что превышение нормального напряжения в сети составит порядка нескольких сотен вольт. На практике встречались случаи, когда в результате такой аварии выгорали (в буквальном смысле) электроприборы в ближайшем доме.
  2. Возникают скачки также при работе сварочного оборудования. Такая проблема более характерна для сельской местности, поскольку в хозяйстве часто возникает потребность для ремонта с применением сварки, например, подварить петли на воротах. Нередко некоторые умельцы с целью сэкономить подключают сварочное оборудование на вход, минуя счетчик и устройства защиты. В результате при образовании дуги происходят скачки и броски электрического тока в линии, от которой также запитаны дома соседей.

Мы назвали далеко не все причины, по которым  образуются скачки входного напряжения, но приведенных примеров вполне достаточно, чтобы подвести итоги. Перепады и скачки могут быть вызваны:

  • Резким изменением нагрузки.
  • Авариями, вызванными воздействием стихии или имеющие техногенную природу.
  • Износом оборудования.
  • Отсутствием резерва мощности.

В первых двух случаях доказать вину компании, предоставляющей услуги, будет проблематично, в последних двух можно рассчитывать на получение компенсации.

Возможные последствия скачков напряжения

Изменения напряжения, выходящие за установленные нормами рамки, потребителям электроэнергии грозят выходом из строя электроприборов. Напомним, что при 220 вольтах нижняя максимально допустимая граница – 198,0 В, верхняя – 242 В.

Наибольшую опасность для домашних электроприборов представляют грозовые перенапряжения, поскольку величина импульса может достигать нескольких киловольт. Ниже представлен блок питания 40” телевизора после попадания разряда молнии в ВЛ, от которой был запитан частный дом. Ни реле напряжения, установленное на вводе, ни внутренняя защита и предохранители электронного устройства сработать не успели.

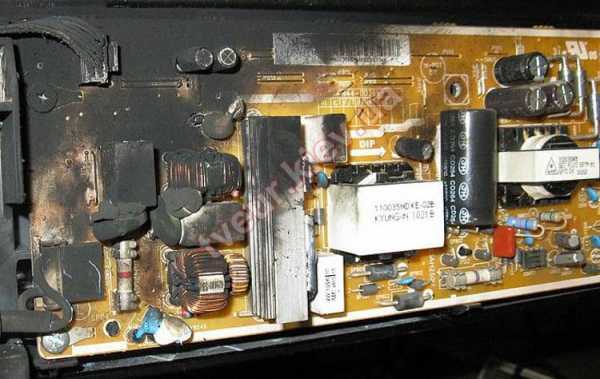

Блок питания телевизора после попадание молнии в ЛЭП

С большой вероятностью бытовая техника «сгорит», если перенапряжение вызвано обрывом нуля. В таких случаях напряжение начинает стремиться к 380,0 В (на практике обычно 300-320 В, но и этого достаточно для выхода приборов из строя).

Броски меньшого уровня вызывают сбои в работе электронного оборудования, а также сокращают срок эксплуатации техники, оборудованной компрессорами или электродвигателями. На электронагревательные приборы незначительные перепады и скачки практически не оказывают серьезного влияния, исключение составляет оборудование с электронной системой управления.

Способы защиты от скачков напряжения

Поскольку нельзя полностью исключить вероятность импульсных скачков, перенапряжений или других видов отклонений от нормы сетевого напряжения, то необходимо найти способ обезопасить дорогостоящую технику. Нет необходимости «изобретать велосипед» поскольку имеются готовые решения. Кратко расскажем о каждом из них.

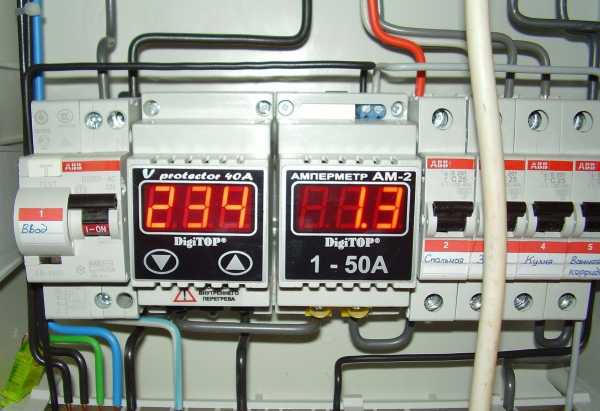

Реле контроля напряжения

Решить проблему перенапряжения или его проседания можно установив специальное реле напряжения. Данное защитное устройство (не путать с электронным УЗО) производит отключение электроэнергии, если напряжение на вводе выходит за рамки установленного диапазона.

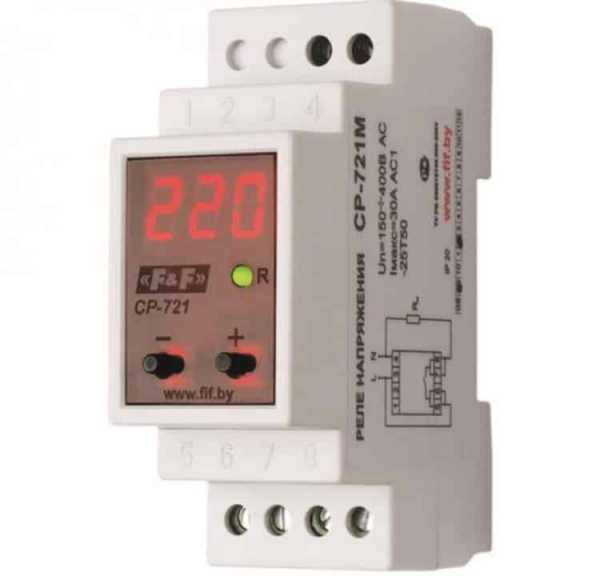

Реле напряжения СР-721М

Восстановление питания происходит после нормализации ситуации. Данные приборы обеспечивают защиту, если произошел обрыв нулевого провода или на сетевые провода ВЛ попадает контактная линия городского электротранспорта. Против импульсных скачков, возникающих при близком грозовом разряде, реле напряжения практически бесполезны.

Следует учитывать, что при защитном отключении пропадает сетевое напряжение, чтобы не ждать в темноте пока стабилизируется питание, рекомендуется обзавестись источником с бесперебойным питанием. Расскажем об особенностях такого решения.

Источники бесперебойного питания

По сути, эти устройства не являются средствами защиты, но используются совместно с таковыми для обеспечения аварийного электропитания. Обеспечивать весь дом бесперебойным питанием нецелесообразно, поскольку это будет очень дорогим решением. Но можно запитать участок электропроводки, например, линию освещения.

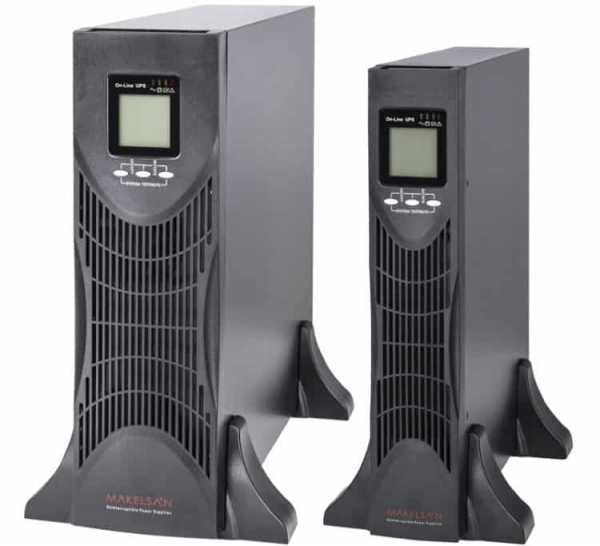

Бытовые бесперебойники Makelsan

При выборе ИБП необходимо учитывать суммарную мощность электроприборов, которые будут запитаны от него, и на основании этого выбирать прибор с соответствующим максимальным током. Подробно о выборе ИБП можно узнать из материалов нашего сайта.

Стабилизаторы напряжения

При плохом качестве электроэнергии (скачки, броски и т.д.), рекомендуется использовать специальные стабилизаторы напряжения. Эти устройства особенно эффективны при «проседании» электропитания на входе.

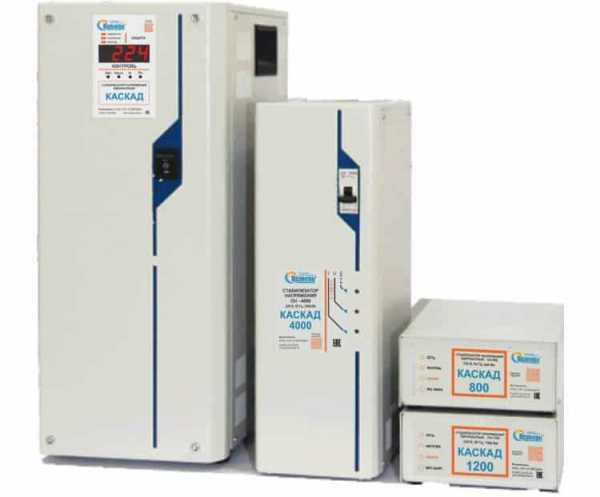

Модельный ряд стабилизаторов Каскад

Стабилизаторы отлично справляются с импульсными помехами, но малоэффективны против высокого уровня перенапряжения, поэтому их рекомендуется использовать совместно с реле напряжения.

Защита от грозовых перенапряжений

Обеспечить надежную защиту в данном случае могут только ограничители перенапряжения. Для частных домов, с питанием от ВЛ, установка ОПН необходима, в противном случае при грозе следует отключать от розеток все электроприборы.

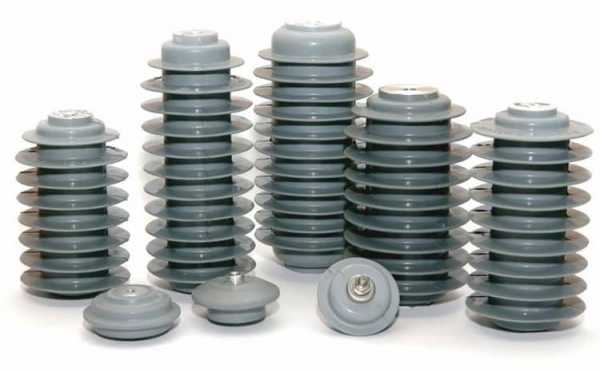

Ограничители перенапряжения

ОПН эффективны только в качестве защиты от высоковольтных бросков, в остальных случаях они бесполезны.

Как видите, идеальной защиты нет, поэтому необходимо остановиться на комплексном решении.

Куда жаловаться и как компенсировать ущерб?

Обращаться с жалобами, а также за компенсацией ущерба нужно в компанию, с которой заключен договор на предоставление услуг электроснабжения. Заметим, что быстрому рассмотрению способствует подача коллективных заявок, поэтому если инцидент коснулся соседей по улице или других жильцов многоквартирного дома рекомендуем самоорганизоваться и действовать совместными усилиями. Контактные данные поставщика услуг, указаны в договоре.

Если при скачках напряжения сгорела бытовая техника, для получения компенсации необходимо действовать в следующем порядке:

  1. Необходимо обратиться в энергокомпанию, чтобы ее представители зафиксировали факт аварии и составили соответствующий акт.
  2. Пришедшую в негодность технику необходимо отнести в сервисный центр, для составления экспертизы, подтверждающий факт выхода приборов и указания причины.
  3. Пишется письмо-претензия поставщику электроэнергии, к письму прилагается копия акта о факте аварии и заключения экспертизы сервисного центра.
  4. Если компания отказывается возмещать убытки, то данный спор решается в районной судебной инстанции.

www.asutpp.ru

что делать и куда жаловаться

Электроэнергия используется везде. И неважно где живет человек в частном доме или в квартире – электроэнергия применяется регулярно. Например, это освещение помещения, использование различных электроприборов и все то, что так упрощает жизнь человека. Но, к сожалению, сеть не всегда способна выдерживать ровное напряжение. Это плохо сказывается на работе электрооборудования, иногда это даже приводит к их поломке. Перепады в линии электропередач – это резкое и мгновенное увеличение или уменьшение величины напряжения. Такое явление значительно уменьшают срок эксплуатации бытовых приборов, поэтому важно знать, как от него можно защититься. В этой статье мы расскажем, что делать если в квартире или частном доме постоянно наблюдаются скачки напряжения в электросети.

Причины возникновения перепадов

Из-за чего же возникают такие скачки? Причин для этого существует множество. Это могут быть не только аварийные проблемы. Причина подобных прыжков может также носить природный и техногенный характер. Основными из них считаются:

  1. Отключение от сети сразу нескольких сильных по мощности электроприборов. В многоквартирном доме используется огромное количество мощной электронной техники. Если в доме старая проводка, то это очень опасно. Но такого рода скачки напряжения бывают и в домах нового образца. Это обосновывается тем, что нагрузка не была рассчитана на использование сильных устройств с тем учетом, что электросеть в новом доме используется старая. Происходит это следующим образом: при включении потребителей, электрическая сеть чувствует падение тока. Если электроприборы или одно мощное устройство отключить, то возникают резкие скачки.
  2. Нестабильная работа трансформаторной подстанции. Трансформаторные подстанции, которые занимаются распределением и транспортировкой энергии в электросетях, как правило, были построены очень давно. Поэтому оборудование, что там установлено и используется, имеет большой износ. Помимо этого большинство трансформаторов, из-за увеличения использования электричества, работают с постоянной перегрузкой. В результате этого возникают непредвиденные сбои на подстанциях, и, следовательно – перепады и скачки напряжения.
  3. Электрическая сеть, и сбои в ее работе. Все города и села в стране окутываются огромным количеством линий электропередач. Сегодняшний мир не способен существовать без электричества. Но электросеть, которую построили много лет назад, не улучшается, а наоборот, приходит в непригодность. А это означает, что аварии, обрывы линий и замыкания – это вполне нормальная реакция линий передач, последствия которых не несут ничего хорошего. Подобные аварии приводят к таким последствиям, как скачки и перепады напряжения.
  4. Обрыв нуля или ослабление заземления. Измениться параметры электросети могут и из-за обрыва нуля. Это одна из самых опасных аварий, которая вызывает большое изменение в линии передач. Как результат вся электрическая техника, которая включена в розетку, сгорает. Даже та, что не работает, а просто подключена.

Какой ущерб могут причинить скачки?

Электрическая сеть, напряжение в которой постоянно скачет, несет в себе угрозу для бытовых приборов. А так как бытовая техника очень дорогая, то вопрос о защите ее от резких перепадов на сегодня очень актуален. Если электросеть некачественная, то напряжение может достигать 380 В, а понижаться до 180 В. Это когда норма составляет 220 В с разрешаемой погрешностью в 10%.

Но такие допустимые отклонения могут причинить много неприятностей в жизни людей. Может для бытовой техники это влечет за собой лишь уменьшение срока эксплуатации, но для таких приборов, где важны точные значение – это уже большая проблема. Например, это может быть лабораторное либо любое медицинское оборудование, различное производственное оборудование. Скачки напряжения влекут за собой серьезные урон.

Как бороться с данным явлением?

Какие существуют методы борьбы с перепадами напряжения и что делать, чтобы решить этот вопрос? Конечно, самый оптимальный способ — это если электросеть одного дома и ее системы распределения полностью заменить. Ведь если полностью заменить проводку в квартире, то это не спасет ее от перепадов.

Для того чтобы сделать менее ущербными последствия от скачков в линии передач, используют несколько решений:

  • Реле. Когда напряжение изменяется, то это устройство отключает электроприборы от питания. Когда параметры стабилизируются, то реле автоматически подключает приборы в сеть.
  • Стабилизаторы. О том, какие бывают стабилизаторы напряжения, мы рассказывали в соответствующей статье.
  • Источник бесперебойного питания. Инструкцию по выбору ИБП для дома мы также предоставили на сайте!

Защита техники от скачков напряжения с помощью данных устройств будет самым оптимальным решением. Для того, чтобы определиться, какой прибор лучше выбрать, рекомендуем просмотреть данное видео:

Как компенсировать причиненный ущерб?

Не знаете, куда обращаться и куда жаловаться в случае выхода из строя бытовых приборов, которые сломались в результате скачков напряжения в линии передач?

За это отвечают энергетики и ЖЭК. Поэтому в первую очередь обращаться нужно туда. Как только произошел такой неприятный момент, необходимо сразу идти или звонить в ЖЭК и оставлять заявку. После фиксации причиненного ущерба на бумаге, следует обратиться в суд.

Нынешняя электросеть постоянно дает сбои в работе. И чтобы такая сеть с ее проблемами не причинила вред имуществу, необходимо стараться защитить ее специальными устройствами. Если все же такое случилось и перепады вывели из строя бытовой прибор, то следует написать заявление в ЖЭКе. Ведь за электрическую сеть и стабильную ее работу отвечают именно они.

Вот мы и рассмотрели, из-за чего возникают скачки напряжения в электросети и как с ними бороться. Надеемся предоставленная информация была для вас полезной!

Наверняка вы не знаете:

samelectrik.ru

куда жаловаться на перепады света, чем это опасно

Электроэнергия используется в жилых домах и квартирах для работы разнообразных бытовых приборов. В домах, не подключенных к централизованному водоснабжению, электричество обеспечивает работу насосов, подающих воду в дом.

Поставщики этого природного ресурса следят за тем, чтобы электроснабжение было регулярным, стабильным, соответствовало нормативным показателям напряжения. Но время от времени возникают ситуации, когда скачет напряжение в сети.

Подобный сбой приводит к поломке электроприборов и даже к опасности возникновения возгорания в доме. Что представляют собой перепады подачи электрической энергии?

Это резкое увеличение (возможно также уменьшение) величины напряжения. Разные причины могут вызывать скачок напряжения, они могут быть объективными и субъективными.

Потребителям важно знать, какое должно быть напряжение, чем опасно резкое изменение его в сети, и какая существует защита от скачков, как продлить срок службы электрических приборов.

Также нужно знать, куда жаловаться, если падения напряжения происходят регулярно в сети частного дома или в квартире.

Причины быстрых перепадов подачи электроэнергии

Основные группы причин, по которым происходит отклонение показателя напряжения от нормы – это аварийные, природные, техногенные. Чаще всего ситуация не зависит от человека, но задача специалистов – как можно быстрее исправить ее.

ВАЖНО! Норма напряжения в электросети – 220 В. Также разрешаются допустимые отклонения не больше чем 10 %.

Потребитель, в свою очередь, может позаботиться о своей технике с помощью специальных устройств, сглаживающих скачки, и соблюдения правил эксплуатации устройств.

  • Повышенное напряжение электроэнергии может быть связано с тем, что в доме было одновременно отключено несколько приборов с большой мощностью (например, машинка-автомат, электроплита). Особенно часто возникает перенапряжение электричества в старых жилых зданиях, с проводкой, которая изначально предназначалась для приборов с малой мощностью. Новая, современная техника требует соответствующего электротехнического оборудования;
  • Если в сети дома прыгает напряжение, то возможно он подключен к трансформатору с нестабильной работой. Такие трансформаторы, как правило, имеют длительный срок службы, устаревшее и слабоеизношенное оборудование. Случаи перепада электрического напряжения происходят регулярно. Потребителям нужно обращаться с жалобой в энергосбыт или другую ответственную организацию, а дома установить стабилизаторы для защиты сети;
  • Причиной перепадов может служить и слабая электрическая сеть с длительным сроком эксплуатации. Если магистраль проложена давно и не модернизировалась, она не сможет надежно выдерживать большую нагрузку. Исправить ситуацию может улучшенная электросеть по городу или между населенными пунктами;
  • Еще одна причина – ослабление заземления, обрыв нуля. Такие факторы наиболее опасны, большинство техники, подключенной к электросети, сгорает при обрыве нуля и не подлежит ремонту;
  • Непогода иногда приводит к повреждению электромагистрали, к обрыву проводов, падению столбов. И во время аварии также может случаться скачок напряжения перед отключением электричества. Опасность для линии электропередач представляют собой и молнии – этот фактор относится к природным причинам перепадов.

Чем опасно понижение напряжения в сети

Чаще всего страдают электрические приборы из-за быстрого и значительного повышения напряжения. Но и низкий показатель этой величины может быть опасным для того оборудование, работа которого зависит от двигателя.

ВНИМАНИЕ! Допустимые по нормам отклонения в размере 10% от 220В могут значительно изменить работу лабораторного оборудования, медицинской диагностической техники.

При низком напряжении двигатель не имеет достаточной мощности для нормальной работы, он перегревается, обмотки его могут сгореть. Наиболее подвержены поломке такие бытовые приборы с компрессорными агрегатами, как холодильники, кондиционеры.

Возможные последствия

Каждый прибор, включенный в сеть во время скачков напряжения, может выйти из строя, сгореть. Высокое напряжение, превышающее допустимые нормы, приводит к загоранию кабеля и другим опасным ситуациям.

ВАЖНО! Для надежной защиты зданий от опасных ударов молнии необходимо использовать устройства грозозащиты. Эта важная мера техники безопасности.

Поэтому при его эксплуатации используются стабилизирующие приборы защиты перепадов. Другие виды электрических приборов обычно без повреждения выдерживают небольшие перебои и отклонения (10 %) от нормативного показателя в 220 В.

Защита бытовой электроники при нестабильном токе

Если случаются скачки в электросети, что делать, как защитить электрооборудование дома от повреждения и возгорания. Существует несколько методов защиты от перепада:

  • использование реле, чтобы не сгорела техника. Прибор, подключенный к сети, будет отключен от питания при повышении или понижении напряжения.
  • использование источников бесперебойного питания и стабилизаторы напряжения тока.

Также рекомендуется заменить в доме устаревшую проводку (если она уже старая и изношенная), не забывать о заземлении, установке специальных розеток для особенно мощной бытовой техники.

Существуют нормы эксплуатации электроприборов, многие из которых также направлены на защиту от скачков напряжения в сети.

ВНИМАНИЕ! Включить их снова в сеть можно будет только после тщательной проверки выходного показателя.

  • Рекомендуется выключать технику перед тем, как проводить электромонтажные или ремонтные работы.
  • Во время грозы нужно обязательно выключать чувствительные электроприборы, даже если дом оснащен устройством грозозащиты.

Повреждение техники и компенсация

Если все же профилактические меры не были проведены (или не дали результата) и в доме сгорели электроприборы, наши действия должны быть грамотными и в рамках закона. Свои права обязательно нужно отстаивать.

За стабильное напряжение в электросети отвечает поставщик электроэнергии и коммунальное предприятие, обслуживающее дом. Именно им нужно писать заявление о низком напряжении, о скачках в сети.

Если вышли из строя электроприборы из-за резкой смены напряжения, следует подать заявку на возмещение ущерба.

Возмещение ущерба за вышедшие из строя приборы

Потребителей интересует не только, почему случился скачок напряжения, но и как получить компенсацию за поврежденные из-за него электрические бытовые приборы. Звонок в аварийную службу и приезд бригады должны быть зафиксированы.

ВАЖНО! Действовать нужно быстро, сразу позвонить в аварийную службу, сообщить о случившимся, вызвать аварийную бригаду для подтверждения факта повреждения техники.

Это поможет в суде при решении вопроса о компенсации. Независимо от того, упало напряжение или резко повысилось, были нарушены допустимые нормы.

  • Следует определить виновника случившегося. Это может быть компания, которая обслуживает электросети или поставщик электроэнергии. В эти инстанции направляются письма, в которых потребитель требует указать причину нарушения электроснабжения в доме, квартире, на даче. Ответ должен прийти не больше, чем через месяц.
  • В сервисе по обслуживанию электротехники специалисты дают заключение о неисправности техники, ее причине, возможности ремонта и его стоимости. Документ с этими данными также должен быть составлен для процедуры возмещения ущерба.
  • Организации, которая виновата в скачках напряжения, направляется претензия с требованием выплатить ущерб имущества. К ней и прикладываются все подготовленные документы.
  • Виновные инстанции не реагируют на претензию? Нужно в таком случае обращаться в суд, подавать исковое заявления, основываясь на законах по данному вопросу.

ВАЖНО! Для составления искового заявления за основу берется статья 17 Федерального Закона Российской Федерации «О защите прав потребителей».

Также опираться можно на статью 309, часть 1 Гражданского Кодекса РФ, если виновник случившегося – поставщик электроэнергии.

«Правила предоставления коммунальных услуг гражданам» (пункт 49, 51), «Правила эксплуатации жилищного фонда» (пункт 5.6), «Правила содержания в имущества в многоквартирном доме» (пункт 7) – эти документы дополнительно используются при подаче заявки на компенсацию, если повреждение электрических приборов произошло по вине компании, обслуживающей электрические сети дома.

ВАЖНО! При перепадах напряжения в сети многоквартирного дома или участка с частными домами могли пострадать еще и соседи. Их показания помогут добиться компенсации.

Полезное видео

В данном видео представлено несколько рекомендаций по исправлению ситуации с перепадами напряжения:

zakon.wiki

Скачок напряжения. Почему это происходит?

Скачок напряжения. Почему это происходит?

     Вам, дорогой читатель, никогда не приходилось в выпусках новостей из зомбоящика видеть сюжеты про то, как «Из-за скачка напряжения в электросети у жителей дома по улице Попадалова вышла из строя вся бытовая техника»? Уверен, приходилось и не раз. А может и вы сами или ваши знакомые оказывались жертвами этого электротехнического апокалипсиса. Почему же такое случается?
     Термин «скачок напряжения» в значительной степени журналистско-попсовый, отражающий лишь следствие. Напряжение не может «скакать» само по себе. Причиной этой беды является перекос фаз. А он, в свою очередь, — следствие пренеприятнейшего явления под названием «обрыв нейтрали в трехфазной сети с несимметричной нагрузкой». Вот о том, как и почему это происходит, я и хочу вам рассказать.

     Подавляющее большинство многоквартирных домов получают питание от трехфазной сети 220/380В. 380 – это линейное напряжение, то есть, напряжение между фазами. А 220 – фазное напряжение, то есть, напряжение между фазами и нейтралью. Поскольку вся бытовая техника рассчитана на напряжение 220В, ясно, что она включается между одной из фаз и нейтралью. Такая схема подключения нагрузок к трехфазной сети называется звездой. В жилых домах применяется она и только она. При этом фазы по квартирам «раздаются» в шахматном порядке, чтобы обеспечить равномерную нагрузку.
Но дело в том, что в жилом доме обеспечить полностью равномерную нагрузку по фазам невозможно. Кто-то уехал на дачу и у него в квартире из потребителей остался лишь холодильник, а кто-то во всю занимается домашними делами и у него стиралка и пылесос потребляют мощность под четыре киловатта. Поэтому в жилых домах нагрузка на фазы никогда не бывает равномерной. Вот такая неравномерная нагрузка и называется несимметричной. Для того чтобы эта «несимметричность» не влияла на напряжение в квартирах, к средней точке звезды обязательно должна быть подключена нейтраль питающей сети.
     Да, дорогой читатель, чувствую, вам не все понятно. Чтобы было понятней, давайте посмотрим на векторную диаграмму (не пугайтесь, векторная диаграмма – это совсем не больно):

     Что же мы видим? Перво-наперво – синий треугольник. Он потому и синий, что ему пофиг все, что происходит внутри него. Это треугольник линейных (межфазных) напряжений. Поскольку у нас сеть 220/380В, линейные напряжения всегда будут оставаться равными 380В.
     Далее, мы видим зеленую звезду. Хоть у нее всего три луча, это и есть та самая схема включения нагрузок звездой. Давайте представим дом, состоящий всего из трех квартир. Каждая квартира «сидит» на своей фазе. Для простоты назовем эти квартиры A,B и C, по названиям фаз. Поскольку потребителям в квартирах нужно напряжение 220В, каждая квартира включена между своей фазой и нейтралью. Центр зеленой звезды на диаграмме – это так называемая средняя точка трехфазной нагрузки. И в нормальном режиме (когда к ней подключена нейтраль питающей сети N), она расположена строго в центре. Именно нейтраль «удерживает» среднюю точку нагрузки в центре диаграммы. Соответственно и фазные напряжения (те, что подаются в квартиры) равны 220В. Пока что все хорошо…
     А теперь я позволю себе небольшое лирическое отступление. Вы, дорогой читатель, когда-нибудь видели, чтобы электрик управляющей компании просто так пришел в дом, чтобы произвести осмотр и профилактику электрощитов? На нашем языке это называется «отревизировать». Не видели? То-то. Только ТСЖ, которым повезло с индивидуально нанятым толковым электриком, могут этим похвастаться. А электрики управляющих компаний НИКОГДА(!) не занимаются ревизиями. Отсутствие профилактических работ неуклонно ведет к ухудшению технического состояния внутридомового электрооборудования. Вот этот преступный пофигизм управляющих компаний и приводит к аварии под названием «обрыв нейтрали».
     Вернемся к теме нашего разговора. Все было хорошо, пока в один далеко не прекрасный день в нашем маленьком трехквартирном домике не окислилась-отгорела-отвалилась нейтраль. Давайте снова посмотрим на диаграмму:

     Теперь нас интересует красная звезда. Звезда? Да какая это звезда?! Видите, как ее перекосило? Это и есть тот самый перекос фаз. Кошмар!
     Допустим, что в квартирах включены следующие нагрузки:
Квартира «A» – одна лампочка и электрообогреватель (1.5кВт)
Квартира «B» – 3…4 лампочки, телевизор и компьютер (1кВт)
Квартира «C» – холодильник (150Вт)
Что же произошло? Из-за обрыва нейтрали средняя точка трехфазной нагрузки повисла в воздухе (N’), а из-за того, что нагрузки в квартирах разные, более мощные «оттянули» ее на себя. Соответственно и напряжения в квартирах изменились:
Квартира «A» – 158В
Квартира «B» – 228В
Квартира «C» – 285В
В квартире «A» обогреватель начнет греть еле-еле. В квартире «B» ничего не заметят. А в квартире «C» холодильник «умрет» за 1-2 минуты. Но самое интересное в том, что эта картина не будет постоянной. Стоит квартире «A» выключить обогреватель, как ей достанется по полной (оставшаяся лампочка немедленно «бабахнет»), а в квартире «B» напряжение наоборот, резко упадет. И такая непредсказуемая «цветомузыка» будет продолжаться до тех пор, пока дом не будет обесточен и неисправность не будет устранена.
     Кроме неконтролируемого «гуляния» напряжений обрыв нейтрали несет еще одну опасность. Видите на диаграмме вектор величиной 76В? Это напряжение (или другое, зависит от конкретной ситуации) будет «сидеть» на корпусе этажного электрощита. Если стоя на бетонном полу в сырой после дождя обуви прикоснуться к корпусу щита – можно получить удар током. А при неблагоприятном стечении обстоятельств даже смертельный.
     Ну как, дорогой читатель, страшно? Поверьте, я нисколько не преувеличил, все именно так и бывает. И что же, спросите вы, сидеть и ждать, когда из-за раздолбайства управляющей компании в доме приключится этот кошмар? Неужели нет никакой защиты? Конечно же, есть. Об этом читайте в следующей статье.



Понравилось это:

Нравится Загрузка…

This entry was posted on 23.05.2013, 19:52 and is filed under FAQ. You can follow any responses to this entry through RSS 2.0. Вы можете пролистать до конца и оставить комментарий. Отклики в настоящее время запрещены.

nemetzelectro.wordpress.com

в электросети, что делать и причины, сгорела техника и телевизор, перепады в квартире

Скачок напряжения может привести к тому, что в квартире сгорят электрические приборы Не многие из нас знают, что срок службы бытовой техники в доме зависит не только от качества приборов, но и от стабильности электрической сети. Если уровень напряжения нестабильный и перепады происходят часто, то последствия для техники могут быть печальными, причем опасность скачки представляют не только для техники, но и для человека, который использует электроприборы.

Скачки напряжения: почему возникают

В целом, если говорить просто, скачки в электросети возникают при ее перенагрузке. Сеть не справляется с напряжением и начинает работать некорректно. Если скачек электроэнергии незначительный, то электроприборы в целом его не почувствуют. Однако если сбой электричества серьезный, сопровождающийся короткими замыканиями, это может привести к порче приборов. Как результат – сгорела техника: телевизор, холодильник, компьютер, при этом в данном случае потребуется либо весьма дорогостоящий ремонт, либо замена прибора.

Скачок напряжения может быть обусловлен сбоем, который может произойти в трансформаторе

Когда вы включаете в сеть прибор, напряжение общей сети немного подскакивает, однако это совсем не влияет на общую работу техники, подключенной к сети. Еще больший скачек происходит, когда вы отключаете прибор от электропитания.

Но даже если вы и ваши соседи одновременно с многими другими отключат множество приборов, это вряд ли приведет к серьезным скачкам и перенагрузкам, так как сеть имеет защиту на такой случай. Другое дело – предприятия, где одновременно в результате сбоя может отключиться серьезное оборудование, которое потребляет львиную долю всей энергии сети. Выходит, что потребляемый объем энергии резко сокращается в один момент и не успевает распределиться равномерно, напряжению некуда деваться и оно поступает в приборы, которые подключены к сети. Другими словами, электричество, которое поступало на предприятия, после отключения не рассеивается бесследно а некоторое время распределяется, вызывая большие перенагрузки.

Почему скачет напряжение в электросети: причины

Если у вас в сеть подключен, например, компьютер, то скачек приведет к тому, что в прибор поступит не 220 В, а намного больше – техника сгорает. Иногда в данном случае достаточно заменить блок питания, в других сгореть может материнская плата или процессор, тогда ремонт будет стоить почти столько же, сколько сам компьютер.

Защита электроприборов в квартире или на территории частного дома возможна, и лучше всего заранее побеспокоиться о возможных скачках, пока у вас ничего не сгорело.

Большая опасность скачков заключается в том, что обнаружить их очень сложно. Если это большой скачек, из-за которого выбило всю технику в доме, то конечно вы его заметите. Однако если это незначительные скачки, то они останутся необнаруженными, при этом их регулярное возникновение существенно сокращает срок эксплуатации электроприборов. Регулярные скачки способны «убивать» технику медленно, даже если вы об этом не догадываетесь.

Скачок напряжения в электросети может произойти в связи с тем, что некоторые контакты неправильно подключены

В целом, согласно нормативам, напряжение в сети должно составлять 220 В и отклоняться в большую и меньшую сторону лишь на 10%, тогда как на практике оно может падать до 180 В и менее, либо наоборот повышаться до 270 В и более. Повышение напряжения – гораздо опаснее для электроприборов, однако некоторые из них могут выйти из строя и при резком понижении.

Куда жаловаться: скачки напряжения в электросети

Конечно, если у вас сгорела техника из-за сбоев сети, то кто-то должен быть в этом виноват. Напряжение прыгает, уровень питания нестабильный, почему же вы должны просто так с этим смиряться? Если у вас сгорела дорогостоящая техника из-за сбоев на линии, то нужно обращаться в ответственные органы для разбирательств.

Лучше всего составить коллективное обращение от жильцов подъезда или нескольких пострадавших квартир в управляющую компанию с требованием компенсировать ущерб.

В целом, если в трансформаторе, обслуживающем дом, произойдет обрыв кабеля заземления, то в квартиру может быть направлено напряжение мощностью до 380 В. Конечно, такая сила тока уничтожит все приборы, подключенные в сеть. В данном случае шансы получить компенсацию довольно высокие. Однако, например, если сбой в сети произошел не по вине коммунальщиков и техники, обслуживающей дом, а например, из-за грозы, то вы можете получить встречное заявление и доказать вину кого-либо окажется невозможно.

Скачки напряжения в электросети: что делать для защиты

Прежде всего, вы должны помнить, что в грозу пользоваться техникой в доме очень опасно. Именно во время грозы происходят серьезные аварии в сети и возникает напряжение, способное вывести технику из строя.

Поэтому если у вас в грозу есть включенные в сеть приборы, в первую очередь отключите:

  • Холодильник;
  • Компьютер;
  • Телевизор;
  • Стиральную машинку;
  • Микроволновую печь.

Чтобы защитить электрические приборы дома, нужно приобрести реле напряжения

Что касается ежедневного использования техники в привычных условиях, то существует несколько способов ее защиты.

В целом, все такие способы связаны с использованием дополнительного оборудования, которое «берет удар» при сбоях на себя, это может быть:

Что касается реле пряжения, то это специальный прибор, похожий на тройник, через который вы просо подключаете вилку прибора в розетку. Данное примитивное устройство пропускает весь ток через себя и в случае скачков попросту отключит прибор от сети, не позволив слишком большому напряжению попасть в устройство. Обычно на реле есть дисплей, который отображает текущий уровень напряжения.

Второе устройство – это стабилизатор напряжения, это уже полноценная техника, которая пропускает весь ток через себя и в случае небольших колебаний не отключает прибор, а исправляет мощность, направляя в прибор нужное напряжение. В итоге при небольших колебаниях вы даже не обнаружите никаких сбоев, вся техника будет работать так, как и работала.

ИБП или источник бесперебойного питания – это отличное устройство для компьютера, оно не только защищает технику от перенагрузок, но и в случае отключения света способно питать прибор некоторое время, поэтому вы сможете безопасно отключить устройство и сохранить на компьютере всю текущую работу.

Чем опасен скачок напряжения (видео)

Скачки напряжения в сети – явление массовое и происходят они из-за перенагрузок на линии. Защитить технику от скачков можно благодаря специальным стабилизаторам напряжения, при этом если ваши приборы сгорят из-за скачков, то вы имеете все основания для того чтобы требовать от управляющей компании компенсаций. Самое сложное при требовании компенсировать ущерб – доказать вину, так как иногда сбои происходят из-за погодных явлений или общей загруженности сети потребителями.



Добавить комментарий

6watt.ru

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
