Почему скачет напряжение: что делать и куда жаловаться

что делать и куда жаловаться

Электроэнергия используется везде. И неважно где живет человек в частном доме или в квартире – электроэнергия применяется регулярно. Например, это освещение помещения, использование различных электроприборов и все то, что так упрощает жизнь человека. Но, к сожалению, сеть не всегда способна выдерживать ровное напряжение. Это плохо сказывается на работе электрооборудования, иногда это даже приводит к их поломке. Перепады в линии электропередач – это резкое и мгновенное увеличение или уменьшение величины напряжения. Такое явление значительно уменьшают срок эксплуатации бытовых приборов, поэтому важно знать, как от него можно защититься. В этой статье мы расскажем, что делать если в квартире или частном доме постоянно наблюдаются скачки напряжения в электросети.

Причины возникновения перепадов

Из-за чего же возникают такие скачки? Причин для этого существует множество. Это могут быть не только аварийные проблемы. Причина подобных прыжков может также носить природный и техногенный характер.

Основными из них считаются:

1. Отключение от сети сразу нескольких сильных по мощности электроприборов. В многоквартирном доме используется огромное количество мощной электронной техники. Если в доме старая проводка, то это очень опасно. Но такого рода скачки напряжения бывают и в домах нового образца. Это обосновывается тем, что нагрузка не была рассчитана на использование сильных устройств с тем учетом, что электросеть в новом доме используется старая. Происходит это следующим образом: при включении потребителей, электрическая сеть чувствует падение тока. Если электроприборы или одно мощное устройство отключить, то возникают резкие скачки.
2. Нестабильная работа трансформаторной подстанции. Трансформаторные подстанции, которые занимаются распределением и транспортировкой энергии в электросетях, как правило, были построены очень давно. Поэтому оборудование, что там установлено и используется, имеет большой износ. Помимо этого большинство трансформаторов, из-за увеличения использования электричества, работают с постоянной перегрузкой.
   В результате этого возникают непредвиденные сбои на подстанциях, и, следовательно – перепады и скачки напряжения.
3. Электрическая сеть, и сбои в ее работе. Все города и села в стране окутываются огромным количеством линий электропередач. Сегодняшний мир не способен существовать без электричества. Но электросеть, которую построили много лет назад, не улучшается, а наоборот, приходит в непригодность. А это означает, что аварии, обрывы линий и замыкания – это вполне нормальная реакция линий передач, последствия которых не несут ничего хорошего. Подобные аварии приводят к таким последствиям, как скачки и перепады напряжения.
4. Обрыв нуля или ослабление заземления. Измениться параметры электросети могут и из-за обрыва нуля. Это одна из самых опасных аварий, которая вызывает большое изменение в линии передач. Как результат вся электрическая техника, которая включена в розетку, сгорает. Даже та, что не работает, а просто подключена.

Какой ущерб могут причинить скачки?

Электрическая сеть, напряжение в которой постоянно скачет, несет в себе угрозу для бытовых приборов. А так как бытовая техника очень дорогая, то вопрос о защите ее от резких перепадов на сегодня очень актуален. Если электросеть некачественная, то напряжение может достигать 380 В, а понижаться до 180 В. Это когда норма составляет 220 В с разрешаемой погрешностью в 10%.

Но такие допустимые отклонения могут причинить много неприятностей в жизни людей. Может для бытовой техники это влечет за собой лишь уменьшение срока эксплуатации, но для таких приборов, где важны точные значение – это уже большая проблема. Например, это может быть лабораторное либо любое медицинское оборудование, различное производственное оборудование. Скачки напряжения влекут за собой серьезные урон.

Как бороться с данным явлением?

Какие существуют методы борьбы с перепадами напряжения и что делать, чтобы решить этот вопрос? Конечно, самый оптимальный способ — это если электросеть одного дома и ее системы распределения полностью заменить. Ведь если полностью заменить проводку в квартире, то это не спасет ее от перепадов.

Для того чтобы сделать менее ущербными последствия от скачков в линии передач, используют несколько решений:

• Реле. Когда напряжение изменяется, то это устройство отключает электроприборы от питания. Когда параметры стабилизируются, то реле автоматически подключает приборы в сеть.
• Стабилизаторы. О том, какие бывают стабилизаторы напряжения, мы рассказывали в соответствующей статье.
• Источник бесперебойного питания. Инструкцию по выбору ИБП для дома мы также предоставили на сайте!

Защита техники от скачков напряжения с помощью данных устройств будет самым оптимальным решением. Для того, чтобы определиться, какой прибор лучше выбрать, рекомендуем просмотреть данное видео:

Как компенсировать причиненный ущерб?

Не знаете, куда обращаться и куда жаловаться в случае выхода из строя бытовых приборов, которые сломались в результате скачков напряжения в линии передач?

За это отвечают энергетики и ЖЭК. Поэтому в первую очередь обращаться нужно туда. Как только произошел такой неприятный момент, необходимо сразу идти или звонить в ЖЭК и оставлять заявку. После фиксации причиненного ущерба на бумаге, следует обратиться в суд.

Нынешняя электросеть постоянно дает сбои в работе. И чтобы такая сеть с ее проблемами не причинила вред имуществу, необходимо стараться защитить ее специальными устройствами. Если все же такое случилось и перепады вывели из строя бытовой прибор, то следует написать заявление в ЖЭКе. Ведь за электрическую сеть и стабильную ее работу отвечают именно они.

Вот мы и рассмотрели, из-за чего возникают скачки напряжения в электросети и как с ними бороться. Надеемся предоставленная информация была для вас полезной!

Наверняка вы не знаете:

🔌 Каковы причины возникновения перепадов напряжения в сети? 📌 Статьи POWERCOM

Для начала стоит разобраться в том, что же такое скачки напряжение. Если говорить простым языком, то это быстрое изменение напряжения в электрической сети.

Какое напряжение в сети считается нормальным в Украине?

В том случае, когда нам нужно понять, какие существуют допустимые показатели в отклонении, то эксперты всегда приводят такие цифры: если отклонение в сети составляет около 10 процентов от номинального напряжения 220 Вольт, то это вполне приемлемо. А если ток превышает допустимые значения напряжения в сети, то в данном случае необходимо срочно исправлять данную ситуацию. В противном случае есть вероятность того, что можно лишиться не только важной информации на электронных устройствах и носителях, но и вовсе потерять работоспособность устройств.

Что же делать, если в сети высокое напряжение?

На этот вопрос есть несколько точных ответов. Но чтобы разобраться в них, для начала выделим то, какие есть причины в появлении этих самых скачков. Конечно же сразу на ум приходит несколько важных критериев:

• Выключение от сетевого питания приборов, которые потребляют большое количество энергии.

Проще говоря, если ваша электрическая сеть уже давно не обслуживалась, то скорее всего она уже не поддерживает обеспечение энергией мощные приборы. В следствии чего они не получают достаточного количества питания, и тем самым начинают работать не на полную мощность. Но для многих это не является поводом для того, чтобы разобрать в электропроводке. А зря, ведь во многих случаях плохая электрическая сеть может просто вывести из строя дорогостоящие приборы. Поэтому многие люди и задаются вопросом: как снизить напряжение в сети? На него мы дадим ответ, но после того, как выявим ещё несколько главных критериев в повышении напряжения.

• Старое оборудование, а также работа подстанций с перебоями

Такое тоже случается, ведь далеко не у всех в сети электропитания стоит дорогостоящее оборудование, которое способно обеспечить работу приборов на максимум. При этом обеспечивая полную их защиту. Но часто перепады напряжения случаются просто из-за плохой работы электрических подстанций, что тоже довольно часто может происходить и раздражать обыкновенных пользователей.

• Замыкание проводки в электрической сети при плохой погоде.



Погода также может навредить вашей электросети. При сложных внешних обстоятельствах она может просто не выдерживать всей необходимой нагрузки, в следствии чего приборы, которые подключены к ней, могут просто выйти из строя.

Ну и также изменение нуля также может навредить электрической сети. В следствии чего устройства, подключённые к нему, могут пострадать. Обрыв нуля – это крайне опасная поломка, так как при его пропаже в розетках образовывается напряжение. А этом может сказаться на том, что вся техника, которая работает от сети, просто придёт в непригодность.

• Послабление заземления.

Конечно же не стоит забывать о том, что при нарушении изоляции устройств может случится довольно неприятная ситуация. В таком случае часто напряжение способно просто перейти в сам корпус устройства, что в худшем случае приведёт его к поломке. Поэтому обязательно проверяйте заземление, так как велика вероятность того, что при его плохой установке будет появляется скачок напряжения раз за разом.

• Перегрузка электрической сети

Довольно логичный критерий, если так посудить. Когда люди задаются вопросом, что делать, если случаются перепады напряжения в сети, они не проверяют систему на перегрузки. А это как раз-таки может быть проблемой в их случае.

• Домовая разводка выполнена некачественно

Банальный, но довольно очевидный критерий. Конечно же обычный пользователь сразу не сможет догадаться, на сколько качественно мастера выполнили свою работу по домовой разводке. Но со временем при появлении скачков электричества приходится обращаться к другим специалистам с вопросом: «У меня в доме перепады напряжения, что делать?». А на самом деле неопытный мастер, который делал проводку в доме, просто выполнил свою работу недобросовестно либо специально, либо по неопытности. Такое тоже случается.

• Подключение промышленного оборудования в сеть

Если вы живёте рядом с каким-нибудь большим предприятием, то велика вероятность того, что именно по его вине в сети скачет напряжение. Во время включения мощных электрических двигателей нужен мощный пусковой ток. Поэтому иногда производство берёт энергию из близ лежащих сетей, что и создаёт скачки напряжения.

• Молния попала в линию электропередач

Также довольно распространённый вариант. В особенности, если вы живёте в квартире на высоком этаже дома. Логично, что при попадании молнии в дом, её мощности хватает, чтобы создать большой перепад напряжения в целой сети.

• Перепад напряжения во время обрыва проводов на трамвайных и троллейбусных линиях.

Часто из-за плохой погоды или аварии на дорого электрические провода могут просто быть оборваны. В таком случае во многих домах и квартирах случается перепад напряжения в сети.

• Сварочные работы в непосредственной близости

Конечно же проведение сварочных работ требует большого количества электроэнергии. Если вы заметили, что где-то поблизости происходит работа со сварочными аппаратами, то вполне вероятно, что именно по их вине в вашей сети случаются перепады.

Но далеко не всегда повышенное напряжение может пагубно сказать на подключённых устройствах. Конечно же оно является крайне опасным, ведь при его появлении велика вероятность, что подключённые приборы к питанию могут вовсе перегореть, даже в том случае, если они подключены к розеткам.

В случае пониженного напряжения опасность может появиться у холодильника, насоса или же других двигателей. Очень часто из-за этого они выходят из строя.

Выводы в теме допустимых скачков напряжения:

Для того, чтобы урегулировать напряжение в сети, лучшим вариантом будет покупка UPS линейно-интерактивного форм-фактора. Как мы теперь знаем, он имеет в своём строении стабилизатор напряжения, который как раз-таки будет помогать контролировать вашу электрическую сеть.

Устройства защита от скачков напряжения для дома и квартиры

Высокий уровень развития современных технологий позволил оснастить наше жилье высокотехнологичной бытовой техникой, которая экономит время, облегчает труд и упрощает жизнь. В подавляющем большинстве квартир и жилых домов обязательно найдутся автоматические стиральные и посудомоечные машины, микроволновки, холодильники, аудио- и видеоаппаратура, персональные компьютеры, а также другие электроприборы, реализованные на основе электронных компонентов и имеющие цифровые алгоритмы управления.

С ростом функциональности, эффективности и удобства эксплуатации растут и требования таких устройств к питающему напряжению, показатели которого, к сожалению, далеко не всегда соответствуют действующим стандартам качества электроэнергии.

По ряду причин, речь о них пойдет ниже, в электрических сетях могут возникать либо резкие колебания (скачки) напряжения, либо его длительные отклонения как в большую, так и в меньшую сторону. И то, и другое приводит не только к сбоям в работе или выходу из строя дорогостоящей бытовой техники, но и представляет реальную угрозу для безопасности жизни и здоровья людей.

Допустимые отклонения сетевого напряжения по ГОСТ

Стандартный уровень напряжения однофазной электросети в нашей стране составляет 230 В – именно на это номинальное значение рассчитана вся современная бытовая техника. Согласно требованиям ГОСТ 29322-2014 (IEC 60038:2009), определяющего нормы качества электроэнергии, расхождение с данной величиной не должно превышать ±10%. Таким образом, применительно к однофазной домашней сети диапазон предельно допустимого напряжения составляет 207-253 В.

Крайние значения из этого диапазона, не говоря уже о больших отклонениях, губительно влияют на многие современные электроприборы, в особенности на те, которые не имеют в своём составе импульсного блока питания. При этом следует понимать, что неисправность бытовой техники, вызванная некачественным электропитанием, не будет считаться гарантийным случаем – производитель, как правило, оговаривает подобные ситуации следующим образом: «Гарантия не распространяется на изделие, вышедшее из строя по причине повышенного/пониженного входного напряжения».

Причины и последствия перепадов напряжения в сети

Причины возникновения колебаний и резких перепадов сетевого напряжения чаще всего следующие:

1. Недостаточная мощность и общий износ подстанций, которые не всегда соответствуют фактическому потреблению электроэнергии, в результате чего сеть работает с перегрузкой и постоянными сбоями.
2. Плохое состояние инфраструктуры энергетического комплекса, являющееся причиной частых аварий и ухудшения общего качества электроэнергии.
3. Несимметричное (неравномерное) распределение нагрузки, вызывающее перекос фаз и скачок напряжения в однофазной сети.
4. Атмосферные явления, например, попадание разряда грозовой молнии в линию электропередач или обрывающий провода ледяной дождь.
5. Человеческий фактор. Короткие замыкания и перенапряжения часто возникают вследствие некорректного подключения или умышленного вандализма.
6. Включение мощных нагрузок, приводящее к падению сетевого напряжения (при отключении таких нагрузок наблюдается обратная картина – резкий рост сетевого напряжения).

Небольшие перепады напряжения в сети снижают, в первую очередь, эффективность осветительного и нагревательного оборудования. Кроме того, они могут повлечь за собой сбои в работе и остальных электроприборов, в особенности тех, которые имеют электронное управление (газовые котлы, стиральные машины, кухонная техника и т. п.).

Куда более плачевные последствия вызывают значительные сетевых отклонения: даже кратковременные провалы или скачки напряжения довольно часто становятся причиной сокращения срока службы бытовой техники, а в худшем случае и её моментального выхода из строя.

Наиболее опасны перенапряжения – резкие и сильные броски сетевого напряжения в большую сторону (на десятки и сотни вольт), такое явление практически всегда губительно для любого электрооборудования.

Спасут ли пробки или автоматы?

Автоматические выключатели и их более ранние аналоги, предохранительные пробки, являются устройствами защиты от коротких замыканий и длительных перегрузок. Их защитное срабатывание происходит только при недопустимо длительном по времени превышении током в цепи определённого значения, которое во время сетевого перепада может быть и не достигнуто.

В итоге пробки и автоматы либо вообще не сработают, либо сработают через длительный промежуток времени, поэтому такие изделия вряд ли можно рассматривать в качестве серьёзной защиты от сетевых скачков и колебаний.

Как защитить технику от скачков напряжения?

Для того, чтобы в условиях нестабильной электросети гарантировать безопасное и надёжное функционирование своей бытовой техники необходимо принять определённые меры защиты. Они заключаются в установке и правильной эксплуатации специального устройства, нейтрализующего скачки напряжения и другие негативные сетевые явления.

Рассмотрим основные типы данных устройств.

Сетевой фильтр

Основное назначение этого прибора определяется его названием: фильтрация и сглаживание приходящих из сети помех. При наличии в составе варистора он будет защищать и от экстремальных перенапряжений.

Следует понимать, что сетевой фильтр не обеспечивает коррекцию напряжения, следовательно, при сетевых отклонениях как хронических, так и резких прибор будет неэффективен.

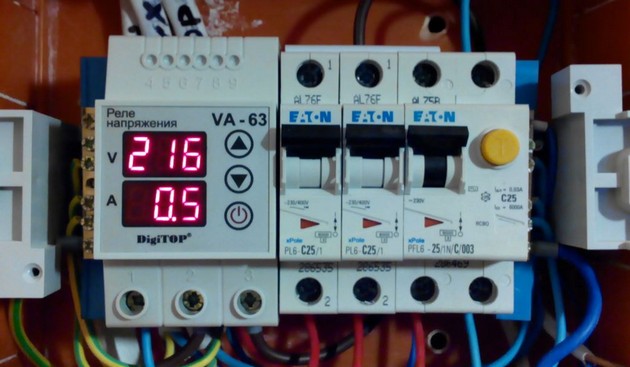

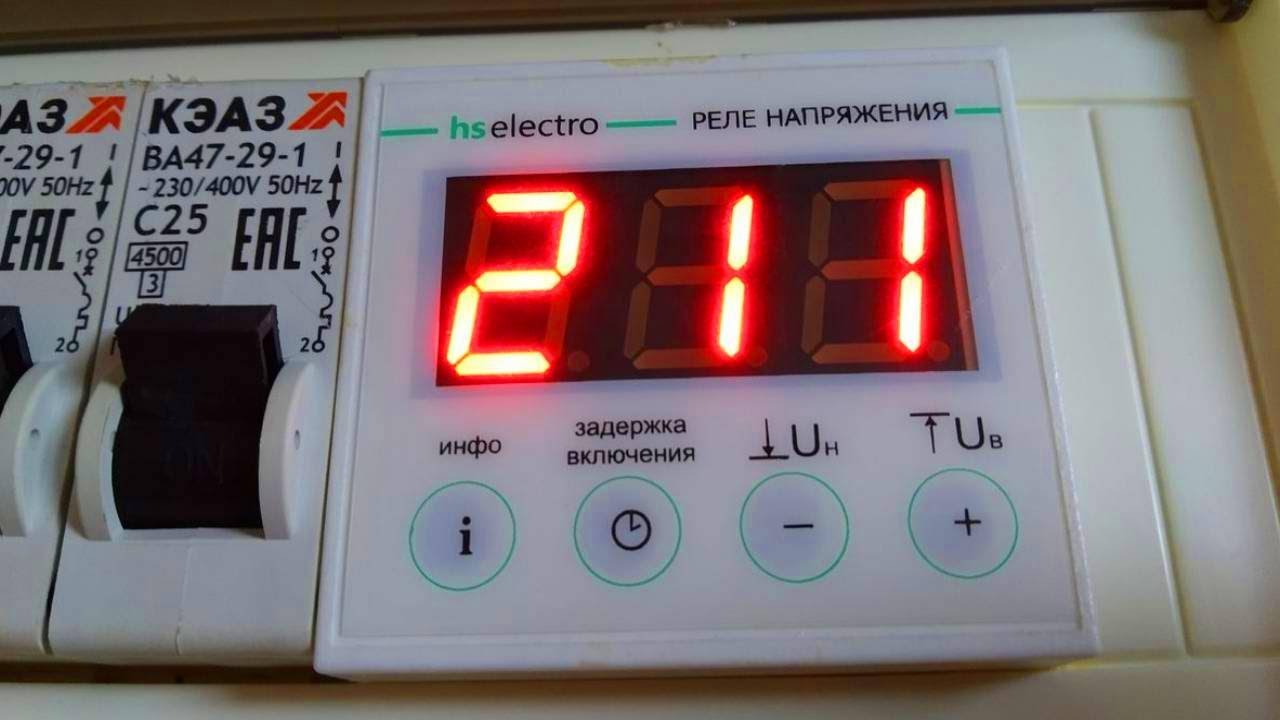

Реле контроля напряжения (РКН)

Основная задача такого реле заключается в своевременном обесточивании подключенного оборудования при выходе питающего напряжения из определённого диапазона. Причем границы максимально допустимого и минимально допустимого значения пользователь задаёт самостоятельно.

РКН отличаются компактностью, достаточным токовым номиналом и удобным исполнением, позволяющим размещать их непосредственно в вводном щитке и использовать для защиты сразу всей домашней электросети.

Из недостатков можно назвать не самую эффективную защиту от значительных импульсных перенапряжений, а также неспособность повышать качество сетевого напряжения.

Обратите внимание!
В случае электросети с периодическими скачками, срабатывание реле контроля напряжения может стать постоянным явлением, при этом частое обесточивание электросети значительно понизит комфорт проживания в квартире или доме.

Устройства защиты от импульсных перенапряжений (УЗИП)

Эти устройства хорошо зарекомендовали себя в качестве защиты от импульсных перенапряжений, возникающих при грозовых разрядах, коротких замыканиях или переходных коммутационных процессах. Но они совершенно бесполезны при сетевых колебаниях и скачках, в результате которых напряжение не достигает экстремальных значений, а именно такие явления наиболее распространены и случаются во многих электросетях практически ежедневно.

УЗИП логичнее всего использовать в связке с другим устройством защиты, например, с упомянутым выше реле контроля напряжения – это повысит надежность системы электропитания и обеспечит ей максимальный уровень устойчивости перед импульсными перенапряжениями.

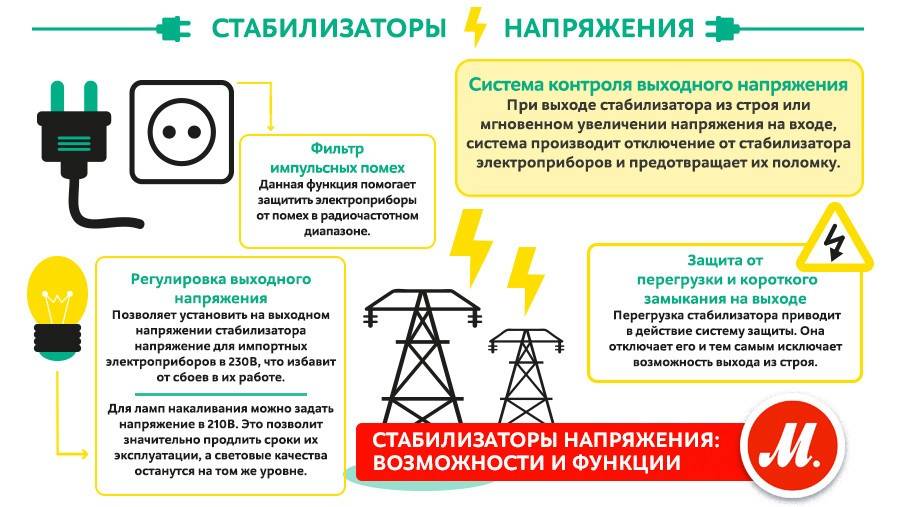

Стабилизаторы напряжения

Данные приборы регулируют входное напряжение и стараются максимально приблизить его фактические параметры к номинальным значениям. Качественный прибор способен быстро нейтрализовать сетевое колебание или подтянуть хронически пониженное/повышенное напряжение до установленной величины.

Применение современного стабилизатора (в частности – инверторного) позволит повысить качество электроэнергии в домашней сети до уровня, удовлетворяющего требованиям даже самого чувствительного к характеристикам электропитания оборудования. Однако не все стабилизаторы одинаково эффективны — на рынке представлено большое количество моделей, которые не способны обеспечить защиту должного уровня и уязвимы для скачков напряжения.

Ознакомиться с полным модельным рядом инверторных стабилизаторов напряжения «Штиль» можно, перейдя по ссылке:
Инверторные стабилизаторы напряжения «Штиль».

Источники бесперебойного питания (ИБП)

Аналогично стабилизаторам напряжения, современный ИБП является эффективным средством защиты от сетевых скачков, отклонений и колебаний. Главным отличием этих приборов от всех вышерассмотренных является способность обеспечить бесперебойное питание нагрузки при отсутствии напряжения в основной сети. Работа в автономном режиме поддерживается благодаря аккумуляторным батареям, от емкости которых зависит ее продолжительность.

ИБП, как и стабилизаторы, строятся на основе разных схем и имеют различные принципы работы. Если требуется устройство, гарантирующее высокое качество электропитания при работе и от сети, и от батарей, то необходимо выбирать ИБП с двойным преобразованием или, иначе говоря, онлайн ИБП.

Ознакомиться с полным модельным рядом онлайн ИБП «Штиль» можно, перейдя по ссылке:
Источники бесперебойного питания топологии онлайн от ГК «Штиль».

Эффективность приборов для защиты от скачков напряжения

Подытожив, можно сказать, что сетевой фильтр и РКН обеспечивают лишь частичную защиту и не справляются со всем спектром сетевых проблем. Стабилизатор напряжения и ИБП универсальнее – подключенное к ним оборудование менее досягаемо для негативных сетевых воздействий (если перед стабилизатором или ИБП дополнительно установить УЗИП, то уровень защиты возрастет ещё больше).

Однако далеко не все стабилизаторы и ИБП качественны и по-настоящему надежны, поэтому следует максимально внимательно подходить к выбору устройства и при возникновении любых вопросов консультироваться с профессионалами.

Стоит отметить, что средняя стоимость качественного ИБП превышает стоимость схожего по мощности и качеству стабилизатора (при примерно одинаковом функционале по борьбе с сетевыми скачками).

Как судиться, если из-за скачков напряжения сломалась домашняя техника — Российская газета

Важные разъяснения сделала Судебная коллегия по гражданским делам Верховного суда РФ, когда пересматривала итоги спора нескольких граждан с энергетической компанией. У людей из-за скачка напряжения в сети испортилась вся домашняя техника — холодильники, телевизоры, компьютеры и прочее имущество.

Подобные ситуации — перепады напряжения в электросетях — нередки, а ущерб от скачка тока может быть весьма ощутимым для домашней аппаратуры. Поэтому разъяснения самых опытных судей страны могут быть полезны не только профессионалам, рассматривающим такие иски, но и рядовым обывателям.

Все началось с того, что в районный суд несколько человек принесли иски к сетевой компании энергоснабжающей организации.

По закону поставщик электрической энергии отвечает перед потребителями за их «надлежащее снабжение»

Истцы попросили суд взыскать с энергетиков материальный ущерб, солидную сумму за отказ сделать это добровольно и добавили моральный вред. В зале суда граждане рассказали, что они — потребители электроэнергии, которую они получают по договору электроснабжения. В конце августа случился скачок напряжения, и бытовая техника в квартирах вышла из строя. Пострадавшие граждане отправили энергетикам заявление и попросили возместить имущественный вред. Ответа они так и не получили.

Районный суд частично требования граждан удовлетворил, но далеко не все. Суд первой инстанции исходил из того, что гражданам был причинен ущерб «вследствие поставки ответчиком электроэнергии ненадлежащего качества». А еще райсуд записал, что ответчики не представили доказательств, что вред бытовой технике был причинен тем, что собственники сами нарушили правила эксплуатации своих приборов.

Апелляция такое решение коллег просто отменила и приняла новое — в иске пострадавших граждан отказать.

Причина — сами истцы не представили доказательств того, что неисправная бытовая техника на тот день, когда случился перепад напряжения, принадлежала им.

А еще граждане не убедили суд, что бытовые приборы пришли в негодность из-за скачка напряжения. Да, у истцов есть акт проверки Роспотребнадзора, но он не так оформлен, не хватает подписи проверяющих, поэтому не может служить доказательством.

Пострадавшие и недовольные таким решением люди попросили Верховный суд проверить правильность принятого решения. И высокая судебная инстанция с недовольством истцов согласилась.

Вот как пересматривал это дело Верховный суд. Он напомнил Гражданский кодекс (статья 1095).

Там сказано, что вред, причиненный гражданам или их имуществу из-за недостатков товара, услуг, работ или недостоверной информации, подлежит возмещению продавцом, изготовителем или тем, кто выполнял работы. Причем не имеет значения, был ли между ними заключен договор или нет. Но эти правила применяются, если товар, услуга или работы «приобретались в потребительских целях», а не для предпринимательства.

Еще Верховный суд сослался на Федеральный закон «Об электроэнергетике». В законе говорится, что поставщики электрической энергии отвечают перед потребителями за их «надлежащее снабжение» электроэнергией.

В Гражданском кодексе (статья 1098) сказано, что продавец или изготовитель освобождается от ответственности, если докажет, что вред от его товара или услуги возник из-за «непреодолимой силы» или из-за того, что потребитель нарушил правила пользования вещью.

А еще Верховный суд напомнил о своем пленуме (N 17 от 28 июня 2012 года). Пленум был посвящен спорам о защите прав потребителей. И там была высказана важная мысль — «при разрешении требований потребителей необходимо учитывать, что бремя доказывания обстоятельств, освобождающих от ответственности за неисполнение или ненадлежащее исполнение обязательств, в том числе и за причинение вреда, лежит на продавце, изготовителе, предпринимателе или импортере».

Отсюда вывод — бремя доказывания того, что вред имуществу потребителей электроэнергии был причинен не в результате ненадлежащей работы энергетиков, а из-за других причин, лежит .

..на энергоснабжающей организации.

Верховный суд подчеркнул — местная апелляция оставила без внимания то обстоятельство, что энергетики не представили в суде доказательств, что они «надлежаще исполняли свои обязанности» по договору с гражданами и приняли все меры, чтобы предупредить повреждение электросетей, из-за которых была авария, потом скачок напряжения, и в итоге вышла из строя бытовая техника.

В материалах суда есть акт энергетиков, в котором сказано, что августовской ночью на линию электропередачи упало дерево и произошло замыкание высоковольтных линий. Еще в деле есть акт проверки Роспотребнадзора и акт мастерской по ремонту бытовой техники, в котором сказано, что она вышла из строя из-за перенапряжения сети.

Верховный суд подчеркнул — по закону апелляция должна была указать мотивы, по которым суд пришел к своим выводам, и сослаться на законы, которым руководствовался.

Верховный суд отмел довод апелляции, что граждане не доказали, что сгоревшая техника принад лежит им

Поэтому непонятно, по какому закону суд не устроила одна подпись проверяющего под актом Роспотребнадзора и суд решил, что подписей должно быть несколько. Суд же второй инстанции не дал оценку документам, лежащим в деле, на которые сослался районный суд. Кроме того, Верховный суд отмел довод апелляции, что граждане не доказали, что сгоревшая техника принадлежит им. Верховный суд подчеркнул — принадлежность истцам испорченных бытовых приборов энергетики вообще-то не оспаривали.

По требованию Верховного суда дело пересмотрят.

Защищаем дом от перепадов напряжения

31.01.2020

Живёте в частном доме и устали от перебоев с электроэнергией? Лампочки то еле горят, то перегорают при каждом включении? Проблема в скачках напряжения, и мы знаем, как её решить. Рассказываем, какой прибор пригодится и как выбрать подходящий.

Что такое напряжение и почему оно скачет

Представим, что электрический ток в сетях — это вода, которая течёт по трубе. Если в конце трубы будет стоять мельничное колесо, поток будет двигать его, так же как ток заставляет работать приборы в вашем доме. Если воды много и она сильно давит на колесо, то оно двигается быстро, и наоборот. Этот процесс можно сравнить с напряжением и работой электроприборов.

В России принято значение напряжения 220 ± 20 В. Все наши приборы работают в этом диапазоне. Ток меньше этого значения или больше может вывести из строя электронику. Если это лампочка, то вы просто замените её новой, а если из-за перебоев в сети сломается холодильник — придётся тратить время и деньги на ремонт.

Почему же напряжение плавает? В 80 % случаев — проблема в устаревших электросетях и оборудовании. Особенно это заметно в старых посёлках и садовых кооперативах, где электростанции были рассчитаны на небольшое количество домов с маленьким потреблением энергии. Коттеджи стали больше, техника мощнее, а сети остались старыми. При потреблении населённым пунктом мощности больше, чем было запланировано, напряжение падает. Когда все ложатся спать и отключают приборы, оно снова растёт.

Что происходит при пониженном напряжении

• Не работают люминесцентные светильники.
• Нагреваются трансформаторы.
• Нагреваются электродвигатели в бытовой технике — холодильнике, насосе, кондиционере и др.
• При длительной эксплуатации приборы могут сгореть.
• Плохо работают компьютеры, роутеры, аудиотехника.

Стабилизаторы для низкого напряжения:

Что происходит при повышенном напряжении

• Быстро перегорают лампочки накаливания.
• Перегреваются трансформаторы (есть в любой электронике).
• Перегреваются электродвигатели.
• Возрастает риск пробоя изоляции и короткого замыкания.
• Ломаются электронные приборы и электродвигатели.

Стабилизаторы для высокого напряжения:

Как стабилизировать напряжение

Для этого вам нужен специальный прибор — стабилизатор напряжения. Оборудование включается в общую сеть, ток сначала проходит через него, а затем подаётся на домашнюю технику. Наиболее популярны стабилизаторы двух видов:

• Электромеханический. Точность поддержания напряжения колеблется в пределах 2 %. Прибор стабильно выдаёт выходное напряжение 216–224 В. Это комфортные условия для большинства электронных приборов, даже чувствительных. Однако, стабилизатор большой и массивный, его сложно перемещать и стоит он дороже, чем другие виды. А ещё прибор медленно подстраивается и реагирует на скачки напряжения, это может сказываться на работе бытовой техники.
• Релейный. Компактнее и легче электромеханического. Если сравнивать приборы с одинаковыми характеристиками, цена релейного будет на 10 % ниже. Такой стабилизатор быстро реагирует на перепады напряжения, но имеет низкую точность поддержания напряжения — 8 %. Оно будет плавать в диапазоне 202–224 В, и это может быть существенно для некоторых приборов.

Как выбрать стабилизатор напряжения

Шаг 1. Посчитайте суммарную потребляемую мощность всех приборов. Эти значения можно найти в инструкции или воспользоваться нашей таблицей.

Техника	Потребляемая мощность, Вт
Кондиционер	1 000–3 000
Водяной насос	500–900
Дрель, перфоратор	400–800, 900–1 400
Телевизор	100–400
Стиральная машина	1 800–3 000
Тостер, кофеварка	700–1 500
Пылесос	400–2 000
Холодильник	150–600
Духовка, микроволновка, электрочайник	1 000–2 000
Компьютер	400–750
Накопительный водонагреватель	1 200–1 500
Проточный водонагреватель	5 000–6 000
Обогреватель	1 000–2 400
Лампы	20–250

В частном доме постоянно работают водяной насос, холодильник, осветительные приборы, водонагреватель и телевизор. Складываем значения потребляемой мощности (мы брали минимальные значения, а вы берите точные из инструкций):

Насос (500 Вт) + холодильник (300 Вт) + освещение (200 Вт) + водонагреватель (3 000 Вт) + телевизор (300 Вт).

Итого: 4 300 Вт.

• Насос (500 Вт)
• Холодильник (300 Вт)
• Освещение (200 Вт)
• Водонагреватель (3 000 Вт)
• Телевизор (300 Вт)

---

Итого: 4 300 Вт.

Добавьте к этим расчётам мощность приборов, которые вы используете периодически — утюг, чайник, микроволновка, духовка. Это ещё примерно 4 000 Вт. Итого: 8 300 Вт.

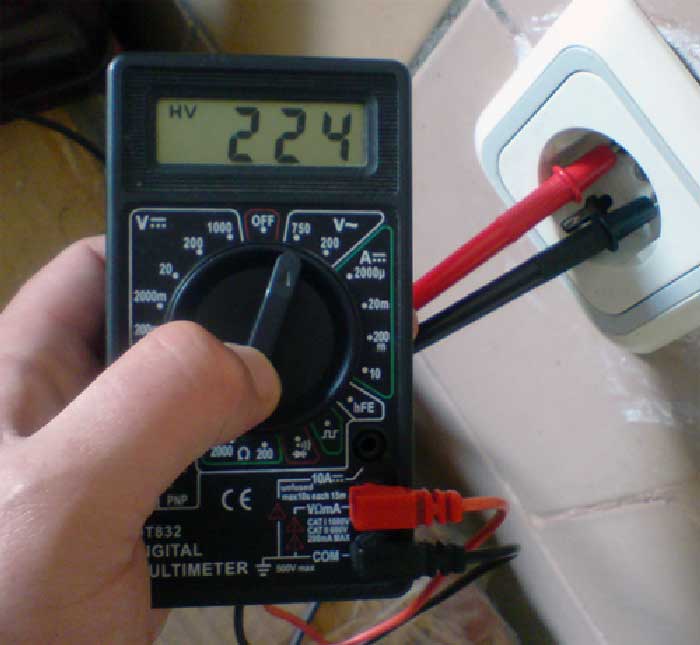

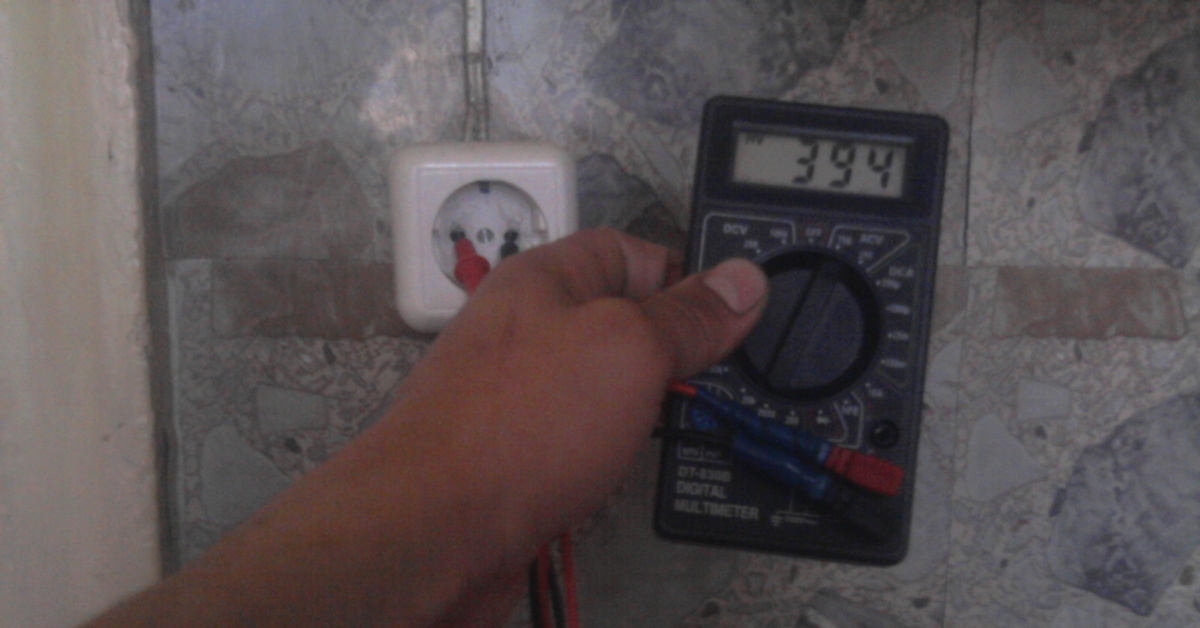

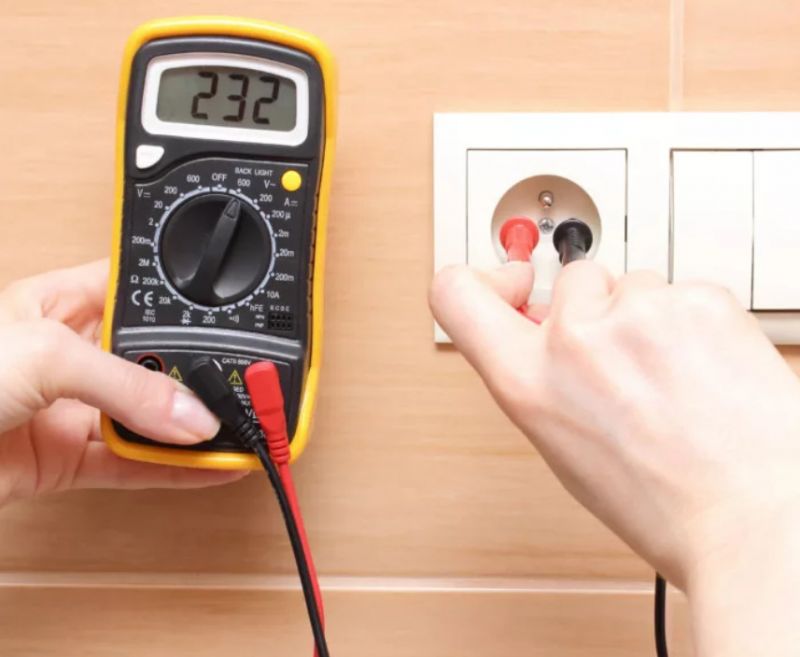

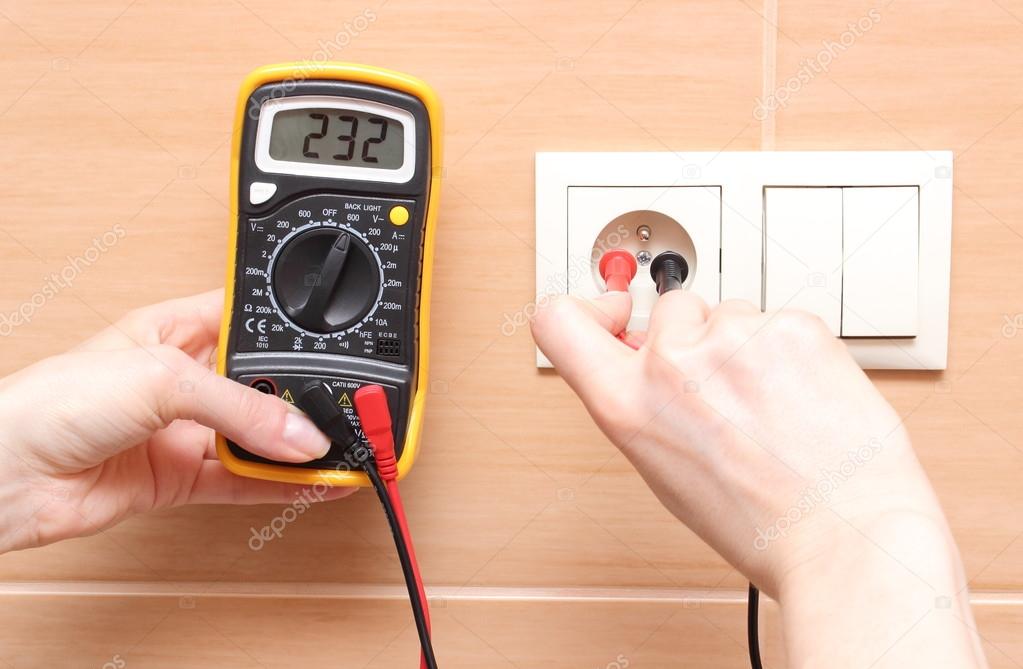

Шаг 2. Определите коэффициент изменения напряжения в сети. Звучит страшно, но это не сложно. Для начала измерьте входящее напряжение вашей сети с помощью тестера. Сделайте это утром, днём и вечером в будний и выходной день.

А теперь сравните результаты измерений с таблицей.

Напряжение сети, В	130	150	170	210	220	230	250	270
Коэффициент отклонения	1,69	1,47	1,29	1,05	1	1,05	1,29	1,47

Умножаем суммарную потребляемую мощность на коэффициент отклонения (в нашем случае напряжение сети было 170 В).

8 300 × 1,29 = 10 707 Вт

Для нашего примера подойдут эти модели:

Как установить и подключить стабилизатор

Поместите прибор в то помещение, где у вас находится распределительный щиток. Маленькие модели можно вешать на стену, большие — ставить на пол. Подключите стабилизатор к автомату главного ввода, но до электросчётчика, как написано в инструкции. Проводов может не быть в комплекте, выбирайте 3-жильные силовые кабели и стандартные провода ПУГВ разных цветов.

Теперь вы знаете, как выбрать прибор, который сделает вашу жизнь комфортнее и обезопасит технику от нестабильной работы сети. Если вам не хочется считать или разбираться в технических характеристиках — позвоните нам по телефону +7 800 234 1000 и мы подберём правильный стабилизатор.

После замены счетчика УК в квартире очень сильно скачет напряжение

с ул. Знаменщикова, 10 отправлено в Прокуратуру.

В октябре-ноябре в квартире была произведена замена счетчика электричества. Электрик был вызван из управляющей компании Мой Дом, которая прикреплена к дому. После замены у нас техника начала выходить из строя, посредством скачков напряжения. Счётчик очень быстро стал накручивать киловатты, хотя такого раньше не наблюдалось и стал выдавать посторонние звуки. Вызвали электрика повторно. Он сделал свой визит, посмотрел счётчик, сказал что счётчик нужно заменить, но у УК нет сейчас счетчиков, их нужно закупать, как они закупят — нас уведомят. Звонка не поступало месяц. Пробовали сами звонить в УК, следовал ответ, что счетчиков нет. Пришлось преобрести стабилизатор напряжения, чтобы «спасти» самую важную технику в доме. Получается, в УК электрики не хотят переделывать свою некачественно выполненную работу

Считаю так же, поддержать жалобу Статус: бездействие 1408 дней

изменить статус жалобы

История изменения статуса жалобы:

• 20 марта 2018 «отправлено»
• 29 апреля 2018 «бездействие» — по истечению более 40 дней

Как предотвратить скачки напряжения в сети

Время прочтения: 5 мин

Дата публикации: 11-08-2020

Скачки напряжения в сети ??? —  необходим стабилизатор напряжения

Функционально любой тип стабилизатора напряжения может обеспечить безопасность Вашим электрическим приборам (при условии соответствия параметров мощности стабилизатора и подключаемого прибора), но все-таки главным вопросом остается качественная стабилизация напряжения в электрической сети.

В Украине стандартом допустимого отклонения напряжения в электрической сети считается  показатель — 220В ±10%. При нормах отклонения качества напряжения в питающей электрической сети, самый обычный (имеется ввиду с минимальным набором функций) стабилизатор напряжения, реагирует на сбои и перепады в диапазоне 150В-260В.

Пару десятков лет назад, применение  стабилизаторов напряжения такой точности было приемлемым, но  в наше время, когда функциональность и уязвимость наших бытовых приборов довольно высока, требования к стабилизации напряжения в электрической сети также пересмотрены.

Почему же приборы стали такими «чувствительными»? Данный факт имеет логическое объяснение — Украинский рынок бытовых приборов просто наводнен продукцией импортного производства, которые «не адаптированы» к нашим электрическим сетям. Зарубежным производителям бытовых приборов (в условиях жесткой конкуренции на рынке) не выгодно обеспечивать свою продукцию  индивидуальной защитой от перегрузок и скачков напряжения в электрический сети, так как это значительно повысит себестоимость выпускаемой продукции и уменьшит спрос на неё. И дело не в том, что зарубежные производители бытовой техники не заботятся о безопасной работе своих приборов, просто во многих странах мира установка квартирного стабилизатора напряжения или стабилизатора напряжения для промышленного оборудования является непременным условием для подключения электрических приборов к питающей сети. К примеру: если сдается жилье в эксплуатацию, то установку стабилизатора напряжения производят в обязательном порядке или если подключается сложное технологическое оборудование, чувствительное даже к самым минимальным скачкам напряжения в сети, то без стабилизатора напряжения не допускается даже пробный пуск в работу.

Как бы ни старались украинские поставщики электрической энергии решить вопрос качества напряжения в электрической сети Украины в глобальном масштабе, и обеспечить необходимый диапазон 220-230В — на данный момент это технически не разрешимо. То средств не хватает, то оборудование устарело, то слишком много потребителей включили свои мощные обогреватели зимой — это лишь некоторые факторы,  которые приводят к нестабильности напряжения в электрической сети.

И если пока не получается решить вопрос стабилизации напряжения в сети, то наверное нам следует перенять опыт у зарубежных соседей, установив стабилизаторы напряжения на всю квартиру или на отдельно взятые («особо нуждающиеся») электрические приборы: газовый котел, компьютер, кондиционер, холодильник…

Многие сомневаются, нужен ли им стабилизатор напряжения, так как ещё не сталкивались лично с данной проблемой, а знакомы с ней только понаслышке. Что бы развеять все сомнения, предлагаем провести Вам опыт, который даст исчерпывающий ответ. Для проведения его понадобится обычный портативный тестер с дисплеем. Подключив его к питающей сети в Вашей квартире, понаблюдайте за цифрами на дисплее. Если данные прибора колеблются в пределах:

• 220-230В — у Вас идеальное напряжение питающей сети;

• 205-235В — такой диапазон подойдет для работы небольших простых электроприборов: электрический чайник, утюг, обогреватель или любой бытовой прибор, в конструкцию которого не входит электродвигатель;

• 195-245В — при таком напряжении в электрической сети,  вы подвергаете риску любые бытовые приборы.

Следует помнить, что производителем электрических приборов гарантируется исправная работа бытовых приборов и электрического оборудования в течение гарантийного срока службы при условии подключения к электрической сети 220-230В. Всяческие отклонения от данного диапазона значительно сокращают срок эксплуатации данного прибора. Довольно часто такая ситуация случается с холодильниками, кондиционерами, газовыми котлами. И если остановка холодильника и кондиционера создаст только неудобства для потребителей, то остановка газового котла может быть приравнена к стихийному бедствию. Ведь в результате выхода из строя  газового котла Вы потратитесь не только на замену дорогостоящей электрической платы, но и (что значительно дороже) будете вынуждены ремонтировать пришедшие в негодность в результате размораживания трубы и радиаторы.

Украинский рынок электротехнической продукции представлен качественными моделями стабилизаторов напряжения от лидеров этой отрасли: ТМ «RUCELF», «ЭЛИМ Украина», «СигмаВольт», «VOLTER», «PHANTOM», «BALANCE», «ЧП ПРОЧАН», «ЭЛЕКТРОСТИЛЬ», «АЛЬТЕРНАТИВА», «УКРТЕХНОЛОГИЯ», «АРИАНА», «LVT».

Приобретайте стабилизатор напряжения только заводского производства, при наличии сертификатов качества и гарантийных обязательств.

В каталоге магазина ВольтМаркет Вы найдете необходимую информацию о видах стабилизаторов, о принципе стабилизации, о производителях и о моделях стабилизаторов.

Если же Вы, на данный момент, не готовы на покупку стабилизатора напряжения, обратите Ваш взор на менее затратную покупку — РЕЛЕ НАПРЯЖЕНИЯ. Реле контроля напряжения, хоть и не стабилизируют напряжение, подаваемое на ваши электроприборы, но хотябы отключает его, при резких скачках напряжения, что тоже позволит обеспечить защиту ваших электроприборов.

Если у Вас после прочтения данной статьи, возникнут вопросы, то наши менеджеры с удовольствием на них ответят, помогут подобрать параметры стабилизатора напряжения, дадут необходимые рекомендации. Так же, в разделе имеется множество фильтров, которые помогут Вам подобрать стабилизатор напряжения собственноручно, для этого кликните на кнопку ниже:

Ждем Вас в магазине ВольтМаркет!



Защита оборудования от скачков напряжения, в ваших руках 5 из 5 на основе 1 оценок.

Колебания напряжения – обзор

41.9.1 Компенсация мерцания лампы

Спектральная плотность колебаний напряжения, создаваемых дуговой печью, приблизительно обратно пропорциональна квадратному корню из частоты. Люди испытывают субъективную реакцию на мерцание лампы; как правило, человеческая чувствительность достигает пика чуть ниже 10 Гц для ламп накаливания на 230 В. Как видно из Рисунок 41.44 , взвешенная комбинация этих характеристик показывает, что частоты, наиболее способные вызвать визуальное раздражение, лежат в полосе примерно от 2 до 25 Гц.Если колебания напряжения на частоте 10 Гц превышают примерно 0,2 %, то они, вероятно, вызывают заметное мерцание светового потока лампы накаливания на 230 В. Лампа на 110 В той же мощности имеет более тяжелую нить накала с большей теплоемкостью, что приводит к меньшей реакции на колебания напряжения, а наиболее мешающая частота снижается примерно до 5–6 Гц.

Рисунок 41.44. Чувствительность глаз к мерцанию, вызванному дуговой печью

Схема питания дуговой печи может быть упрощена до схемы, показанной на рис. 41 .45 , где точка общего присоединения (ОПС) – точка в сети, к которой подключаются другие потребители. Сопротивление источника обычно мало по сравнению с реактивным сопротивлением, X _с , а падение напряжения в этой точке, В _p , в основном связано с изменением потребности в вар дуговой печи. Если СКК не установлен, то реактивный ток I _с в подаче равен реактивному току печи I _q , и получаем:

Рисунок 41.45. Упрощенная схема питания дуговой печи. PCC является общей точкой подключения (с другими потребителями)

Таким образом, относительно легко оценить величины провалов напряжения, вызванных колебаниями var, но трудно оценить раздражение, вызванное последовательностью быстрых провалов напряжения. Для оценки и количественной оценки воздействия колебаний напряжения на человеческий глаз и мозг Международный союз по электронагреву (UIE) разработал измеритель мерцания, который был одобрен IEC. Фликерметр измеряет последовательные колебания напряжения и с помощью алгоритмов, разработанных на основе первых принципов, преобразует их в числовые значения, которые сравниваются с тем, что 50% населения считают порогом восприятия мерцания лампы. Для этого порогового уровня мерцания лампы фликерметр UIE выдаст числовой результат 1,0 для «интенсивности кратковременного мерцания» (Pst).

Фликерметр может применяться только при вводе печи в эксплуатацию и не может использоваться непосредственно для прогнозирования уровня мерцания.Тем не менее, простая процедура оценки для целей планирования была получена эмпирическим путем из записей жалоб на мерцание на многих установках. Эта процедура оценивает «понижение напряжения короткого замыкания» (SCVD) для предлагаемой дуговой печи; это изменение напряжения на РСС, которое было бы вызвано изменением потребности печи в вар от холостого хода до устойчивого трехфазного короткого замыкания на электродах. Если SCVD превышает примерно 2%, потребители, вероятно, будут достаточно раздражены, чтобы жаловаться на мерцание лампы. Для установки дуговой печи с SCVD около 1,3 % фликерметр UIE обычно показывает максимальное значение Pst около 1.

Критерий SCVD можно использовать для оценки максимальной мощности печи, которая должна быть подключена к данной системе, но его можно использовать только для определения рейтинга компенсатора для подавления мерцания при условии, что компенсатор способен достаточно одинаково уменьшить все частоты мерцания в диапазоне визуального раздражения. Если компенсатор имеет приемлемую линейную характеристику зависимости частоты колебаний от скорости отклика примерно до 25 Гц, тогда, если он подключен, как показано на рис. 41 .45 , расчет SCVD в установившемся режиме можно использовать для оценки его номинала, т. е. ток компенсатора jI _c составляет разницу между допустимым − jI _s и значением − jI _д . Для уменьшения мерцания необходима высокая скорость отклика. Было показано, что если компенсатор имеет задержку времени управления 10 мс, независимо от его номинала, он может дать очень незначительное уменьшение мерцания; при временной задержке 20 мс и более диапазон частот в пределах диапазона визуального раздражения будет сильно усилен. Конденсаторно-тиристорный компенсатор, например, не может обеспечить необходимое быстродействие для уменьшения мерцания дуговой печи в диапазоне частот выше 5 Гц, где человеческий глаз наиболее чувствителен.

Насыщенный дроссель с компенсацией гармоник без контура коррекции наклона используется для уменьшения мерцания до 3:1. Он успешно используется во многих установках в качестве шинного компенсатора ( рис. 41.46 (a) ), поскольку был разработан на основе критерия SCVD.Схема «реактор с отводом/реактор с насыщением» (, рис. 41.46(b) ) использовалась для уменьшения мерцания до 7:1 для одной дуговой печи. В этой схеме насыщенные реакторы являются однофазными устройствами, а коррекция наклона достигается за счет коэффициентов обмотки реактора с ответвлениями; этот компенсатор по своей сути компенсирует неуравновешенные нагрузки дуговой печи и дает мгновенный отклик. Он производит значительные гармонические искажения и требует существенной фильтрации.

TCR, используемый в качестве компенсатора шин, можно сделать пригодным для компенсации дуговой печи с уменьшением мерцания примерно на 2:1. Преобразователи с источником напряжения из-за их более низкого реактивного сопротивления и способности к гораздо более быстрому отклику могут превзойти обычные TCR; имеющиеся данные указывают на то, что можно получить уменьшение мерцания примерно 4:1.

Что такое колебания напряжения? — Блог APC UPS

Колебания напряжения — это регулярные изменения напряжения, происходящие при использовании устройств или оборудования, требующих более высокой нагрузки.Последствия колебания напряжения аналогичны последствиям пониженного напряжения. Это заставляет свет мерцать или светиться ярче. Экран дисплея также может мерцать. Также бывают случаи, когда электронное оборудование, такое как компьютер, не запускается. Кроме того, колебания напряжения могут привести к потере данных в компьютерных системах, а телевизоры или радиоприемники могут испытывать помехи. Эта проблема с питанием может существенно повлиять на срок службы ламп накаливания, поскольку они рассчитаны на определенное напряжение.

В сельской местности могут наблюдаться резкие перепады напряжения из-за длинных линий электропередач. Эти линии электропередач могут привести к падению напряжения, когда потребление энергии в этом районе высокое. Когда используются дуговые печи, оборудование для дуговой сварки или даже лифты, они обычно вызывают колебания напряжения в системе распределения электроэнергии. Эта ситуация аналогична использованию душа в ванной на втором этаже дома. Когда кто-то включает кран в прачечной на первом этаже, в душе на втором этаже может закончиться вода.

Колебания напряжения можно контролировать с помощью регулятора напряжения. Система бесперебойного питания (ИБП) или устройства кондиционирования линий электропередач также могут использоваться для уменьшения последствий этой распространенной проблемы с питанием. Еще один способ справиться с колебаниями напряжения — просто отключить вызывающее их оборудование или устройства из системы электроснабжения.



Каталожные номера:

http://northpower. com/network/services/voltage-fluctuations

http://www.apcmedia.com/salestools/VAVR-5WKLPK/VAVR-5WKLPK_R1_EN.pdf?sdirect=true

http://www.on365.co.uk/Power__and__Cooling/Most_Common_Power_Problems.aspx

https://www.linkedin.com/pulse/6-common-power-problems-ted-ochieng-otieno-cem-?forceNoSplash=true

http://electrical-engineering-portal.com/9-most-common-power-quality-problems

http://blog.schneider-electric.com/datacenter/power-and-cooling/2013/05/28/six-types-of-power-disturbances-that-can-trip-up-your-it-systems /

Колебания напряжения аккумуляторной батареи во время действия ABS

Заявка

Блок управления ABS контролирует, заблокированы колеса или нет, сравнивая сигналы датчиков скорости, прикрепленных к каждому колесу.Когда блок управления ABS обнаруживает заблокированное колесо, он посылает сигнал на привод ABS, который состоит из электромагнитного клапана, насоса, электродвигателя насоса и бачка с тормозной жидкостью, чтобы открыть клапан. Открытие клапана вызывает мгновенное снижение давления жидкости в суппорте и ослабляет тормозное усилие. Это приводит к восстановлению скорости вращения колеса, после чего блок снова быстро увеличивает давление тормозной жидкости с помощью привода ABS, чтобы увеличить тормозное усилие. Другими словами, ABS предотвращает блокировку тормоза, увеличивая и уменьшая давление жидкости в суппорте.Для увеличения давления жидкости в суппорте жидкость закачивается обратно в главный цилиндр. Это заставляет двигатель насоса работать быстро. Нормальная работа АБС не может быть обеспечена, если колебания напряжения аккумуляторной батареи, возникающие в результате такой быстрой работы двигателя, влияют на токовый сигнал ШИМ, управляющий электромагнитным клапаном. Таким образом, необходимо наблюдать эффект этого колебания напряжения батареи.

Возможности решения

Модель Yokogawa DL850EV предлагает следующее решение для этого приложения:

1.Длинная память до 2GPoint
Длинная память 2GPoint (макс. ) позволяет зафиксировать все поведение от начала до конца торможения с высокой скоростью дискретизации. Также возможно подробно измерить аномальную часть периода с помощью функции масштабирования, в то же время улавливая все поведение.

2. Zoom Fit Measurement
Автоматически устанавливает область для автоматического измерения параметров сигнала, чтобы она соответствовала области масштабирования.
Функция масштабирования не только позволяет детально наблюдать за аномальной частью периода, но также позволяет автоматически измерять параметры сигнала в области масштабирования.

На приведенном выше рисунке показаны измеренные данные, полученные при проверке работоспособности блока управления ABS. Мы заблокировали колеса и измерили влияние колебаний напряжения батареи на токовый сигнал ШИМ.

5 причин, почему индикатор заряда батареи падает во время вождения

Индикатор батареи падает во время вождения не такая уж сложная проблема в вашем автомобиле. Проверив некоторые компоненты вашего автомобиля, вы можете выяснить, почему колеблется показатель вашего автомобильного аккумулятора.

Аккумулятор автомобиля является важным компонентом. Двигатель получает питание от аккумуляторной батареи, чтобы управлять автомобилем. Таким образом, это нормально, что если у вашего автомобильного аккумулятора возникла проблема, индикатор заряда батареи будет колебаться во время вождения.

В этом посте я расскажу вам, почему падает индикатор заряда батареи во время вождения. И вы получите несколько распространенных вопросов, касающихся индикатора автомобильного аккумулятора и падения напряжения аккумулятора.

Что такое индикатор заряда батареи

Индикатор заряда батареи также известен как индикатор заряда батареи.Измеритель заряда батареи или индикатор заряда батареи — это устройство, которое дает вам информацию о вашем автомобильном аккумуляторе. В вашем автомобиле на приборной панели много датчиков. Одним из них является индикатор заряда батареи.

Индикатор заряда аккумулятора всегда показывает текущее состояние аккумулятора вашего автомобиля. Если что-то случится с вашим автомобильным аккумулятором, вы увидите это на индикаторе автомобильного аккумулятора. Вот почему так важно читать и понимать индикатор заряда батареи в вашем автомобиле.

Почему индикатор заряда батареи падает во время вождения Почему уровень заряда батареи падает во время вождения

Неисправный генератор, низкая производительность аккумуляторной батареи и плохое соединение — основные причины падения напряжения автомобильного аккумулятора во время движения.Вот почему вы должны сначала проверить их, чтобы выяснить, по какой причине ваш индикатор заряда батареи то поднимается, то опускается.

Могут быть разные причины, по которым показания индикатора автомобильного аккумулятора могут быть высокими или низкими. У вас также могут возникнуть проблемы с удержанием заряда батареи, когда вы заметите, что во время вождения индикатор батареи падает. Итак, давайте разберемся, что вызывает падение уровня заряда батареи.

Вот 5 наиболее распространенных причин, по которым ваш индикатор батареи колеблется:

1. Бад-генератор
Старая батарея

Автомобиль был заброшен 2 Свободные соединения

Коррозия аккумулятора

1.Плохой генератор

Генератор автомобиля представляет собой электрогенератор. Работа автомобильного генератора заключается в зарядке автомобильного аккумулятора и обеспечении питания электронной системы автомобиля. Через генератор заряжается автомобильный аккумулятор. Автомобильные генераторы переменного тока берут механическую энергию от двигателя и превращают ее в электрическую энергию для подзарядки аккумуляторной батареи.

Если у вас в автомобиле неисправный или перегруженный генератор переменного тока, вы можете столкнуться со многими проблемами. Генератор может быть основной причиной, по которой показания вашего автомобильного аккумулятора колеблются во время движения.Плохие генераторы не могут правильно распределять электрическую энергию в электронной системе вашего автомобиля и в аккумуляторе. Итак, если генератор переменного тока не может обеспечить достаточную мощность или заряд, и именно поэтому индикатор батареи ходит вверх и вниз.

Неисправный генератор

Чтобы узнать, что вызывает падение уровня заряда батареи во время вождения, вы должны протестировать и проверить генератор вашего автомобиля, чтобы увидеть, так это или нет. Генератор нуждается в ремне (также называемом поликлиновым ремнем). Когда вы проверяете генератор в своем автомобиле, первое, что вам нужно проверить, это ремень генератора (полуклиновой ремень).

Если вы видите, что ремень генератора вашего автомобиля выглядит слишком старым, с видимыми повреждениями и слишком ослабленным для вращения, вам необходимо зарядить ремень генератора. Общая стоимость замены ремня генератора обычно составляет от 120 до 180 долларов.

После проверки ремня генератора теперь следует проверить генератор. Самый простой способ проверить генератор – использовать вольтметр. Ниже вы увидите, как правильно проверить генератор с помощью вольтметра. Вам необходимо следовать приведенным ниже инструкциям шаг за шагом:

1. Чтобы проверить генератор, во-первых, вам понадобится вольтметр.
2. Проверьте напряжение автомобильного аккумулятора при выключенном двигателе. Напряжение аккумулятора должно быть в пределах от 12,5 до 12,8 вольт. Если напряжение аккумуляторной батареи ниже 12,4 В, это означает, что автомобильному аккумулятору требуется зарядка. Зарядите аккумулятор, если напряжение низкое, прежде чем проводить проверку генератора в автомобиле.
3. Запустите двигатель и снова проверьте показания вольтметра. Если вы видите, что вольтметр показывает диапазон от 13,8 до 15,3 вольт, это означает, что ваш автомобильный генератор находится в хорошем состоянии.

2.Старый аккумулятор

Индикатор заряда батареи на приборной панели полностью соответствует аккумулятору. Если батарея не в хорошем состоянии или старая, индикатор батареи покажет колебание напряжения автомобильной батареи. Проверка автомобильного аккумулятора может быть еще одним решением, почему во время вождения уровень заряда батареи падает.

Старая батарея

По прошествии длительного времени автомобильный аккумулятор выходит из строя; для любой батареи возраст имеет значение. Автомобильный автомобильный аккумулятор более высокого качества может обеспечить питание и эффективно работать в течение примерно 4–6 лет.Вот почему всякий раз, когда вы покупаете автомобильный аккумулятор, вы должны покупать автомобильный аккумулятор в лучших местах. И всегда избегайте покупки аккумулятора неподходящего размера для вашего автомобиля.

Автомобильные аккумуляторы могут выйти из строя по другим причинам. Всегда избегайте повреждения аккумулятора. Регулярное техническое обслуживание автомобильного аккумулятора может предотвратить любые повреждения и утечку аккумуляторной кислоты. И может поддерживать правильное напряжение батареи. Правильно проверьте автомобильный аккумулятор. Аккумулятор не должен быть слишком старым и не должен сильно повреждаться.

3.Автомобиль был брошен

Если ваш автомобиль не использовался в течение длительного времени или был брошен, то автомобиль может снова завестись с множеством проблем, и индикатор батареи падает во время движения или колебания напряжения батареи являются одной из них. Поскольку вы владелец автомобиля, вы можете знать, что оставляете машину с аккумулятором; батарея может разрядиться через некоторое время.

Электронные системы автомобиля должны получать питание и подавать питание каждый день. Кроме того, это действительно распространено и нормально; если ваш автомобиль был заброшен в течение длительного времени, у него проблемы с напряжением и повреждены аккумуляторные батареи. Принесите свой автомобиль в автомастерскую и попросите их проверить напряжение аккумулятора, чтобы убедиться, что аккумулятор вашего автомобиля работает правильно.

4. Ослабленные соединения

Плохие соединения аккумуляторов влияют на подачу электроэнергии в транспортное средство. А потеря связи в машине — это самое простое, что может случиться. Плохие соединения на аккумуляторе не могут поддерживать правильное напряжение аккумулятора, а когда аккумулятор не может получить надлежащее напряжение, во время движения уровень заряда аккумулятора падает.Плохое соединение заземления автомобильного аккумулятора также является плохой практикой.

Ослабленные соединения также могут повлиять на работу генератора автомобиля. Как вы знали ранее, неисправный генератор может быть причиной того, что индикатор уровня заряда батареи то поднимается, то опускается. Всегда рекомендуется также проверять соединения генератора.

В руководстве по эксплуатации вашего автомобиля вы увидите, что производители автомобилей всегда советуют вам проверять надежность и правильность соединений. Вы также должны проверить наличие флюса или коррозии вокруг соединений.После того, как вы проверите все соединения и увидите, что ослабленные соединения являются основной причиной падения уровня заряда батареи во время вождения, вам необходимо заменить и снова подключить все ослабленные провода.

5. Коррозия аккумулятора

Мы знакомы с коррозией, особенно когда речь идет о батареях. Коррозия повреждает аккумулятор и не позволяет аккумулятору вырабатывать максимальное количество энергии для автомобиля, что в конечном итоге приводит к падению индикатора напряжения во время движения.

Откройте капот автомобильного аккумулятора и посмотрите, что происходит вокруг аккумулятора.Генератор и аккумулятор соединены проводом; Вот почему вам нужно проверить эти провода на наличие коррозии. Еще одна вещь, которую вы также должны убедиться, что соединение между генератором и аккумулятором в порядке. Ненадежное соединение проводов не относится к автомобильному аккумулятору.

Поддерживать аккумулятор в чистоте очень просто. Плохое соединение между генератором и аккумулятором, а также коррозия вокруг аккумулятора могут привести к падению уровня заряда аккумулятора во время движения.

Проблемы с напряжением аккумуляторной батареи в автомобиле всегда сбивают с толку.Вот почему вам нужно будет проверить и протестировать различные компоненты вашего автомобиля. Вы не должны оставлять проблемы с колебаниями уровня автомобильного аккумулятора для автоматических решений; Вы должны отдать свой автомобиль в профессиональную руку.

Каковы причины, по которым индикатор батареи колеблется на холостом ходу

Чтобы узнать, почему показания индикатора аккумуляторной батареи колеблются на холостом ходу, вам необходимо проверить емкость аккумуляторной батареи и генератора переменного тока, поскольку неисправный генератор и неисправная батарея являются основными причинами, по которым показания вашего автомобильного аккумулятора колеблются на холостом ходу.

Почему индикатор заряда батареи колеблется в режиме ожидания

Вот несколько распространенных причин, по которым индикатор батареи колеблется в режиме ожидания:

1. Корродированные провода
2. Генератор не работает
3. Приводной ремень

1. Корродированные провода

Корродированные или ослабленные провода в вашем автомобиле всегда приносят неприятности. Таким образом, коррозия проводов может быть причиной того, что индикатор вашего автомобильного аккумулятора колеблется на холостом ходу.Независимо от того, работает ли ваш автомобиль на холостом ходу или работает, ржавые и ослабленные соединения вокруг проводов автомобиля могут быть причиной того, что показания вашего автомобильного аккумулятора колеблются.

Всякий раз, когда вы замечаете, что индикатор уровня заряда аккумулятора колеблется на холостом ходу, откройте капот автомобиля и правильно проверьте провода. Вам нужно будет заменить ослабленные и проржавевшие провода, если вы избавитесь от проблем с напряжением аккумулятора в вашем автомобиле.

2. Генератор не работает

Генератор напрямую подключен к автомобильному аккумулятору; вот почему генератор всегда должен привлекать внимание всякий раз, когда у вас возникают проблемы с напряжением аккумулятора в вашем автомобиле.Генераторы обеспечивают заряд аккумулятора и поддерживают его в заряженном состоянии. Правильно проверьте генератор автомобиля, чтобы убедиться, что он работает.

Если ваш генератор переменного тока не работает, аккумулятор не будет получать необходимое количество заряда и напряжения для создания электрической системы автомобиля. А когда батарея не может получить нужное напряжение, индикатор батареи падает на холостом ходу или во время вождения.

3. Приводной ремень

Приводной ремень также известен как поликлиновой ремень.Поликлиновой ремень всегда вращается, когда ваш автомобиль движется или движется. Приводной ремень играет важную роль в вашем автомобиле, поскольку он приводит в действие генератор переменного тока, компрессор кондиционера и насос рулевого управления. Как вы знаете, генератор необходим для подачи надлежащего напряжения на автомобильный аккумулятор, поэтому, если поликлиновой ремень не работает, он не сможет подавать питание на генератор. И когда генератор не работает, индикатор батареи будет колебаться на холостом ходу.

Диагностировать, почему колеблется указатель АКБ на холостом ходу, необходимо и будет очень легко, если правильно проверить приводной ремень и генератор.

Почему падает напряжение аккумулятора при ускорении Почему падает напряжение аккумулятора при ускорении

Если напряжение автомобильного аккумулятора падает при ускорении, это означает, что что-то потребляет больший ток во время ускорения. Вам нужно определить, какой компонент вашего автомобиля больше всего потребляет ток при ускорении.

Вот наиболее распространенные причины падения напряжения аккумулятора при ускорении:

1. Аккумулятор может потреблять наибольший ток, поэтому аккумулятор вашего автомобиля может быть основной причиной падения напряжения аккумулятора при ускорении.
2. Компрессор кондиционера — еще один потребляющий ток компонент вашего автомобиля. Итак, проверяйте компрессор кондиционера всякий раз, когда вы замечаете падение напряжения аккумулятора при ускорении.
3. Напряжение зажигания необходимо иногда измерять, особенно если напряжение автомобильного аккумулятора падает при ускорении. Обратитесь за профессиональной помощью, если у вас нет опыта проверки напряжения зажигания.

Что делать, если напряжение аккумулятора падает при ускорении

Если вы знаете, почему при разгоне падает напряжение аккумулятора, то вы должны знать, что делать, если при разгоне падает напряжение автомобильного аккумулятора.

• Измерение напряжения аккумулятора
  Напряжение полностью заряженного автомобильного аккумулятора должно составлять от 12,6 до 12,8 вольт. Вот почему, если напряжение автомобильного аккумулятора ниже 12,5 вольт, это низкое напряжение может привести к падению напряжения аккумулятора при ускорении. Вам необходимо убедиться, что напряжение аккумуляторной батареи поднимается примерно до 13 В.
• Выключите все компоненты при ускорении
  Когда вы включаете автомобильный кондиционер в автомобиле, сеть переменного тока в вашем автомобиле потребляет напряжение от автомобильного аккумулятора. .Автомобильные кондиционеры и все электрические компоненты, которые вы включаете в автомобиле, получают напряжение от аккумуляторной батареи. Вот почему, когда вы разгоняете машину, старайтесь отключать все компоненты, потребляющие напряжение.
• Проверка генератора
  Если напряжение аккумулятора падает во время движения или показания индикатора аккумулятора колеблются на холостом ходу, необходимо проверить генератор в автомобиле. Когда дело доходит до проблем с напряжением аккумуляторной батареи в транспортных средствах, генератор переменного тока может играть заметную роль. Вот почему, если при разгоне индикатор батареи падает, вам необходимо правильно проверить генератор.

Почему индикатор заряда батареи падает при включении переменного тока

Индикатор заряда батареи падает при включении переменного тока из-за генератора в вашем автомобиле, особенно если в вашем автомобиле есть генератор с одним проводом. Когда вы включаете автомобильный кондиционер, он потребляет более 70 ампер, а генератор переменного тока с одним проводом не ощущает такой высокой нагрузки.

Для тех, кто не знает, что такое однопроводной генератор. Однопроводной генератор переменного тока означает один провод, используемый для подключения генератора к аккумуляторной батарее. Никаких других проводов, которые необходимо подключить к электронной системе вашего автомобиля, нет.

Генератору требуется напряжение от 14 до 15 вольт, чтобы компенсировать экстремальное напряжение, которое вы испытываете в своем автомобиле. Когда вы включаете автомобильный переменный ток, он потребляет высокое напряжение для аккумулятора, и работа генератора компенсирует это напряжение в аккумуляторе. Вот почему однопроводный генератор не настолько мощный, чтобы платить за такое напряжение.

Большую часть времени работа генератора приводит к тому, что индикатор батареи колеблется вверх и вниз. Плохая работа генератора и плохое соединение между аккумулятором и генератором приводят к падению уровня заряда аккумулятора при включении переменного тока.

Часто задаваемые вопросы (FAQ)

Каким должно быть напряжение аккумуляторной батареи во время движения?

Напряжение полностью заряженного автомобильного аккумулятора должно составлять 12,6 В или выше. Но пока вы едете на своем автомобиле, напряжение аккумулятора должно быть выше этого. Когда вы ведете машину, напряжение аккумуляторной батареи должно быть в пределах от 13,7 до 14,7 вольт. Если напряжение автомобильного аккумулятора во время движения показывает намного меньше 13,7 вольт, вам следует проверить автомобильный генератор.

Где должна быть стрелка на индикаторе батареи ?

Стрелка должна находиться посередине или чуть выше центра индикатора батареи.Если ваш автомобильный аккумулятор выдает нужное количество заряда батареи, стрелка будет находиться посередине индикатора заряда батареи. Проверьте напряжение батареи, если вы видите, что стрелка не находится в середине индикатора батареи.

Сколько вольт должен потерять автомобильный аккумулятор за ночь?

Падение напряжения аккумулятора в течение ночи зависит от состояния аккумулятора и его способности храниться. При работающем двигателе автомобиля напряжение аккумуляторной батареи должно быть выше 13,6 В, а при выключенном двигателе автомобиля должно быть 12,6 В.Утром напряжение аккумулятора может быть 12,1 В; остальное напряжение может исчезнуть за ночь.

Нормально ли, что индикатор батареи колеблется?

Колебания напряжения батареи абсолютно нормальны. Напряжение батареи колеблется из-за использования различных типов аксессуаров. Но напряжение батареи становится слишком низким или слишком высоким, это вообще не нормально. Чтобы избежать каких-либо проблем с аккумулятором, необходимо регулярно проверять напряжение аккумулятора.

Что должен показывать индикатор аккумуляторной батареи в грузовике ?

И грузовик, и легковой автомобиль являются транспортными средствами.Производители грузовиков также используют автомобильные аккумуляторы, как и автомобили. В грузовике с полностью заряженной батареей на манометре аккумуляторной батареи должно быть не менее 12,6 В. И когда ваш грузовик работает, вы должны прочитать от 13,7 до 14,6 Вольт на датчике аккумуляторной батареи.

Последнее слово

Теперь вы знаете, почему во время вождения падает индикатор заряда батареи. Колебание показаний аккумулятора бывает не только у автомобильных аккумуляторов, могут быть и другие причины.

Автомобильный аккумулятор является основной частью транспортного средства.Вся электрическая система вашего автомобиля подключена к аккумулятору. Вот почему нет никаких шансов избежать проблем с аккумулятором в вашем автомобиле.

Всякий раз, когда индикатор вашего автомобильного аккумулятора колеблется вверх и вниз, и вы замечаете слишком высокие и низкие колебания, вы должны сначала проверить автомобильный генератор. Если вы обнаружите какую-либо проблему с генератором вашего автомобиля, вы должны немедленно решить эту проблему.

Каждый раз генератор не виноват. Соединения проводов батареи, коррозия и состояние вашей батареи могут быть основными виновниками; вот почему проверьте все компоненты, подключенные к аккумулятору.

Надеюсь, теперь вы знаете, почему во время вождения падает уровень заряда аккумулятора вашего автомобиля. Если в будущем у вас возникнут вопросы об индикаторе батареи (индикатор батареи), сообщите нам об этом в комментарии ниже. Спасибо за посещение моего блога. Хорошего дня.

Привет,
Я Аарон Джонсон. Я автомобильный специалист по автомобильной диагностике и автор этого блога. Я люблю проводить анализ и находить решения в реальной жизни. Я учусь в Южном Техасском университете в Хьюстоне, штат Техас. Особенно разбираю дела автомобильной промышленности и даю пояснения.Если вам нужны какие-либо промышленные знания для вашего автомобиля. Тогда я могу помочь вам прямо сейчас.

Предотвращение колебаний напряжения из-за линий электропитания

Когда используются источники питания, такие как понижающие регуляторы или линейные регуляторы, они регулируют заданное напряжение для снабжения нагрузки электрической энергией. В некоторых приложениях, например, в лабораторных источниках питания или электронных системах, в которых различные компоненты подключены к более длинным кабелям, регулируемое напряжение не всегда является особенно точным в той точке, где оно необходимо, из-за различных падений напряжения на соединительных линиях. Точность управления зависит от многих параметров. Одной из них является точность по постоянному току, когда нагрузке требуется непрерывный и постоянный ток. Существует также точность переменного тока генерируемого напряжения. Это определяется тем, как генерируемое напряжение ведет себя при переходных процессах нагрузки. Эффекты, влияющие на точность постоянного тока, включают требуемое опорное напряжение, возможно, резистивный делитель напряжения и поведение усилителя ошибки, а также некоторые другие факторы, влияющие на источник питания. Критические факторы для точности переменного тока включают выбранный уровень мощности, резервные конденсаторы, а также архитектуру и конструкцию контура управления.

В дополнение ко всем этим факторам, влияющим на точность генерируемого напряжения питания, необходимо учитывать и другие эффекты. Если источник питания пространственно отделен от питаемой нагрузки, будет существовать падение напряжения между регулируемым напряжением и местом, где требуется электрическая энергия. Это падение напряжения зависит от сопротивления, присутствующего между регулятором напряжения и нагрузкой. Это может быть кабель со штекерными контактами или более длинная дорожка на плате.

На рис. 1 показано сопротивление между источником питания и нагрузкой.Напряжение, генерируемое источником питания, можно немного увеличить, чтобы компенсировать потери напряжения на этом резисторе. К сожалению, результирующее падение напряжения на сопротивлении линии зависит от тока нагрузки, то есть тока, протекающего по линии. Более высокий ток приводит к более высокому падению напряжения, чем более низкий ток. Таким образом, нагрузка питается от довольно неточно регулируемого напряжения, которое зависит от сопротивления линии и соответствующего протекающего тока.

Рис. 1.Физическое расстояние между регулятором напряжения и соответствующей нагрузкой.

Решение этой проблемы было найдено заранее. Дополнительное соединение может быть проложено параллельно фактической линии соединения. Линии измерения Кельвина измеряют напряжение на стороне электрической нагрузки. На рисунке 1 эти дополнительные линии показаны красным цветом. Эти измеренные значения затем интегрируются в управление напряжением питания на стороне источника питания. Эта концепция работает довольно хорошо, но имеет тот недостаток, что требует дополнительных сенсорных проводов.Такие линии обычно могут иметь очень маленький диаметр, так как по ним не проходят большие токи. Тем не менее установка измерительной линии в соединительном кабеле для больших токов связана с дополнительными трудозатратами и большими затратами.

Также можно компенсировать падение напряжения на соединительной линии между источником питания и нагрузкой без дополнительной пары измерительных проводов. Это представляет особый интерес для применений, в которых сложные кабели являются сложными и дорогими, и в которых возникающие электромагнитные помехи могут легко проникать в измерительные провода напряжения.Эта вторая возможность заключается в использовании специальной ИС для компенсации падения напряжения в линии, такой как LT6110. Он вставляется со стороны генерирования напряжения и измеряет ток перед входом в соединительную линию. На основе этого измеренного тока выходное напряжение источника питания регулируется таким образом, чтобы напряжение на стороне нагрузки регулировалось очень точно, независимо от тока нагрузки.

Рис. 2. LT6110 используется для регулировки выходного напряжения источника питания для компенсации падения напряжения в соединительной линии.

Для таких компонентов, как LT6110, напряжение питания можно регулировать в зависимости от соответствующего тока нагрузки; однако для этой настройки требуется информация о сопротивлении линии. Эта информация доступна во многих, но не во всех приложениях. Если соединительную линию можно заменить на более длинную или более короткую в течение срока службы устройства, то компенсацию напряжения за счет LT6110 также необходимо отрегулировать.

В случае возможного изменения сопротивления линии во время работы устройства существуют такие компоненты, как LT4180, которые могут использовать сигналы переменного тока при наличии входного конденсатора на стороне нагрузки для виртуального предсказания сопротивления линии связи и, таким образом, может обеспечивать высокоточное напряжение на нагрузке.

На рис. 3 показано приложение с LT4180, в котором сопротивление линии передачи неизвестно. Входное линейное напряжение настраивается на соответствующее сопротивление линии. В LT4180 это делается без линий измерения Кельвина за счет ступенчатого изменения тока в линии и измерения соответствующего изменения напряжения. Результат этого измерения используется для определения потерь напряжения в неизвестной линии. Эта информация используется для оптимальной регулировки выходного напряжения преобразователя постоянного тока.

Рис. 3. Виртуальное удаленное измерение линии с помощью LT4180.

Такое измерение хорошо работает до тех пор, пока узел на стороне нагрузки имеет низкое полное сопротивление переменному току. Это имеет место во многих приложениях, поскольку нагрузка после длинной соединительной линии требует определенного запаса энергии. Благодаря низкому импедансу выходной ток преобразователя постоянного тока можно модулировать, а сопротивление линии можно определить с помощью измерения напряжения на стороне перед соединительной линией.

Для успешного регулирования напряжения питания важен не только сам преобразователь напряжения, но и линия питания нагрузки.

Заключение

Требуемая точность постоянного тока может быть увеличена с помощью дополнительных измерительных линий Кельвина. В качестве альтернативы этим дополнительным измерительным проводам существуют также интегральные схемы для компенсации падения напряжения на линии без использования измерительной линии Кельвина. Это полезно, если стоимость измерительной линии Кельвина слишком высока или если необходимо использовать существующие линии без дополнительных измерительных проводов.С помощью этих наконечников можно легко достичь более высокой точности измерения напряжения.

Проблема с потенциальным напряжением? Датчик напряжения прыгает.

Всем привет, я здесь новенький и это будет мой первый пост. Я новичок в мире Humvee, но не новичок в автомобильном мире.

Недавно мы приобрели Humvee 92 года выпуска, и он был в отличном техническом и косметическом состоянии. Когда мы впервые приобрели его, грузовик был немного вялым, чтобы заводиться и стрелять, но с этим все было в порядке.Я планировал добавить к нему кучу электроники для некоторых целей тестирования, поэтому я решил просто заменить батареи. Я пошел дальше и установил 2 новых желтых верха Optima и перемонтировал их так же, как вышли старые. Все было в порядке, за исключением того, что индикатор напряжения батареи прыгал при первом запуске. Он прыгает около 5 минут, прежде чем успокоиться и твердо оставаться в зелени именно там, где он должен быть. Теперь, если наступило ночное время и включены фары, они мерцают, а датчик прыгает, но как только все успокаивается, они остаются красивыми и ровными.Поскольку это был всего лишь тестовый автомобиль, для которого мы разработали некоторые продукты, я не особо задумывался об этом, так как даже если он поработает неделю или две, он заведется без проблем и даже не будет немного вялым.

Перенесемся на прошлую неделю, некоторые коллеги взяли его на обед, и в течение часа, пока он простоял на стоянке, батареи разрядились настолько, что он медленно заводился и не заводился. Они позвонили мне, и я убедился, что они не возятся со светом или чем-то еще, и оставил их включенными, и они заверили меня, что это не так.

Итак, сегодня утром я пришел, готовый приступить к диагностике некоторых проблем. После некоторых исследований на этом сайте я подумал, что это может быть проблема с заземлением, проблема с регулятором напряжения или проблема с генератором. Первое, что я сделал, это зажег его и дал ему поработать около получаса, чтобы он прогрелся и убедился, что у генератора есть время зарядить аккумуляторы. Он крутился медленно, но загорелся сам по себе. После 30-минутного простоя все возвращается в норму, и он заводится на полную мощность.

Итак, вот откуда у меня возникают вопросы. При подключении вольтметра к батареям на неработающем автомобиле, одна из батарей показывает 12,9 вольт, а другая батарея показывает 11,3 вольта. Во время движения автомобиля аккумулятор, который показывал 12,9 вольт, подскакивает почти до 16 вольт, в то время как другой аккумулятор подскакивает только до 11,6 вольт. При проверке их вместе на неработающем автомобиле напряжение аккумуляторных батарей составляет 24 вольта, а во время работы оно близко к 28 вольтам.

Теперь я новичок в 24-вольтовых системах, поэтому, возможно, я делаю это совершенно неправильно. Я пытаюсь выяснить, почему мощность колеблется при первоначальном запуске после простоя в течение дня или двух. Правильно ли я делаю это с моим диагнозом?

Мы будем очень признательны за любой вклад. Спасибо!

Колебания напряжения и паразитное напряжение – помехи напряжения

Обрыв нейтрали или обрыв нейтрали на служебном трансформаторе или служебном кабеле в объекте может привести к серьезному перенапряжению или пониженному напряжению .Относительная величина нагрузки на каждую фазу и сопротивление обратного пути определяют, какая фаза испытывает повышенное или пониженное напряжение.

Рис. 1a: Типичное подключение однофазного трансформатора

Обрыв нейтрали может привести к неправильной работе оборудования, повреждению, перегреву и возгоранию. Проблемы с открытой нейтралью, обсуждаемые в этой статье, могут возникать в однофазной или трехфазной системе распределения , хотя чаще всего они возникают в однофазных системах.

Открытая нейтраль встречается гораздо чаще, чем многие думают.Непогода, случайное отключение, кража, ржавчина или повреждение и т. д. могут привести к отсоединению нейтрального провода на рабочем трансформаторе от нейтрали трансформатора. Интересно, что малонагруженная фаза будет испытывать перенапряжение, а сильно нагруженная фаза будет испытывать пониженное напряжение .

Существует два условия, которые следует учитывать при анализе разомкнутой нейтрали на основе практики заземления.

1. Многоточечное заземление нейтрали: где нейтраль заземлена как на трансформаторе, так и на панели
2. Одноточечное заземление нейтрали: где нейтраль заземлена только на трансформаторе

Система с многоточечной заземленной нейтралью : В многозаземленных системах разомкнутая нейтраль «вынуждает» обратный ток течь через заземляющий электрод обратно к рабочему трансформатору. Этот «земляной ток» течет от потребителя к земле и может проходить по многим путям, некоторые из которых могут проходить через заземление других потребителей, получающих питание от той же сети.

Рис. 1b: Соединение нейтрали и заземления панели управления

Ток также может протекать через экраны кабельного телевидения, металлическую воду, газовые трубы, которые обычно подключаются к земле на панели каждого клиента. Это может вызвать локальное или удаленное повышение потенциала земли (GPR), что приведет к паразитному или покалывающему напряжению на заземленных поверхностях, таких как ручки холодильника, корпус панели управления и т. д.Этот вопрос обсуждается далее в этой статье.

Изменение напряжения можно объяснить с помощью рисунка 2 ниже. Нейтраль трансформатора заземляется (заземление N-G) на трансформаторе (на полюсе — см. рис. 1а), а также внутри у точки учета потребителя (см. рис. 1б) или на щите технического ввода.

Рис. 2: Открытая нейтраль в системе с несколькими заземлениями

В нормальных условиях вторичное напряжение будет составлять 120 В между фазой и нейтралью и 240 В между фазой и фазой. Напряжение нейтрали относительно земли будет равно 0 В.Предположим для показанного примера, что нагрузка №1 имеет сопротивление 12 Ом, а нагрузка №2 — 1200 Ом.

Чтение: дисбаланс напряжения

Когда нейтральный провод случайно отсоединен от трансформатора, как показано на рис. 2, у обратного тока нейтрали нет другого выбора, кроме как протекать через физическую землю (землю) и достигать трансформатора [источник]. Этот путь заземления между трансформатором и сервисной входной панелью обычно представляет собой путь с относительно высоким сопротивлением порядка десятков или сотен Ом.На приведенном в качестве примера рисунке мы приняли сопротивление заземления равным 20 Ом.

В этих условиях падение напряжения на нагрузке № 1 и нагрузке № 2 может составлять 45 В и 195 В соответственно. Устройства, подключенные к фазе L1, будут испытывать пониженное напряжение и повышенное напряжение в фазе L2.

рис. 3: Электрический эквивалент многозаземленной системы

Цепь на рис. 2 можно проанализировать с помощью электрической эквивалентной схемы, показанной на рис. 3.

Для примера, показанного с разомкнутой нейтралью , если мы изменим нагрузку № 1 и нагрузку № 2, линейное напряжение нейтрали будет изменяться, как показано на графике ниже.Как видно, напряжение на каждой фазе непредсказуемо и будет зависеть от тока нагрузки на каждой фазе в данный момент времени.

По этой причине клиенты сообщают о случайных и сильно меняющихся напряжениях при разомкнутой нейтрали. Слабо нагруженные потребители будут испытывать повышенное напряжение, а сильно нагруженные цепи (обе должны питаться от одного трансформатора) будут испытывать пониженное напряжение.

Рис. 4. Изменение напряжения разомкнутой нейтрали — многозаземленная нейтраль

Открытая нейтраль и повышение потенциала земли

В состоянии разомкнутой нейтрали обратный ток вынужден протекать через «землю». Это приводит к двум интересным вещам:

1. Локальный Повышение потенциала земли (GPR)

Ток, протекающий через местный заземляющий стержень, создаст локальное повышение потенциала земли , величина которого будет зависеть от тока и сопротивления заземления. Скажем, сопротивление заземления составляет 20 Ом и ток 5 А, что приводит к 100 В георадара. Все заземленные объекты (например, холодильник) в этом помещении клиента также будут иметь потенциал 100 В.Человек, стоящий на кухонном полу (при потенциале земли 0 В) и касающийся холодильника, испытает удар током напряжением 100 В.

2. Удаленный G Круглый Потенциальный подъем (GPR)

Токи заземления могут «просачиваться» через заземление соседних потребителей . Это может вызвать локальное повышение потенциала земли (GPR) в помещении неповрежденного потребителя, которое питается от того же исходного трансформатора . Это проявляется как «покалывание» или блуждающее напряжение , когда человек касается заземленного прибора, например дверной ручки холодильника.Часто клиент вызывает электрика и не находит проблему на месте. До тех пор, пока электроэнергетическая компания не обнаружит место обрыва нейтрали и не устранит проблему, проблема с покалыванием паразитного напряжения будет сохраняться.

Чтение: регулирование напряжения

Это особенно проблема во многих европейских или азиатских распределительных системах, где один распределительный трансформатор питает сотни потребителей. Разомкнутая нейтраль на одном потребителе может вызвать покалывание во многих других «невинных» местах потребителя.Величина напряжения покалывания будет зависеть от сопротивления заземления в этой сервисной службе и величины тока заземления.

Чтение: скачок напряжения

Ниже показан пример изменения напряжения разомкнутой нейтрали при различных значениях сопротивления заземления. Используемые значения сопротивления нагрузки показаны на рис. 2.

Рис. 5: Изменение напряжения разомкнутой нейтрали в зависимости от сопротивления земли

Обратите внимание, что когда сопротивление заземления равно нулю, изменение напряжения не наблюдается, как и ожидалось. Это потому, что земля функционирует как нейтральный проводник без сопротивления.

Рис. 6. Экран кабельного телевидения подключен к электрическому заземлению.

Если есть какие-либо альтернативные пути заземления, такие как экраны CATV, телефонные линии, водопроводные, газовые линии и т. д., то большая часть тока нейтрали будет протекать по этим путям вместо земли . Нейтральный ток будет протекать по этим альтернативным путям, доходить до соседней связи «земля-нейтраль» и обратно к служебному трансформатору.

 В процессе защиты кабельного телевидения телефонные провода могут быть повреждены.Помните, что экраны кабельного телевидения заземляются у каждого потребителя и, таким образом, являются хорошим параллельным путем для нейтрального тока, то же самое относится к металлическим водопроводным, газовым и телефонным заземлениям . Сильно сгоревший экран CATV обычно является хорошим признаком разомкнутой нейтрали. Нелегко обнаружить и устранить неисправность в состоянии разомкнутой нейтрали, когда один трансформатор питает несколько потребителей. Любой из них может испытывать открытую нейтраль.

Плавление коаксиального кабеля из-за состояния разомкнутой нейтрали

Одноточечная система заземления нейтрали : Это не обычная практика, когда нейтраль заземляется (заземляется) только на трансформаторе, однако такие установки существуют.

Рис. 7: Электрический эквивалент заземления в одной точке

Когда нейтраль по отношению к потребителю разомкнута, как показано на рис. 7, полное межфазное напряжение будет приложено к последовательной комбинации сопротивления нагрузки №1 и нагрузки №2. Относительная величина сопротивления каждой нагрузки будет определять напряжение нагрузки на основе правила делителя напряжения.

Вычислитель делителя напряжения

На рис. 8 показано изменение линейного напряжения нейтрали при изменении нагрузки. В этом примере напряжение на нагрузке может достигать полного межфазного напряжения 240 В.Это может легко повредить изоляцию приборов на 120 В и привести к повреждению, возгоранию и т. д.

Рис. 8: Колебание напряжения разомкнутой нейтрали — заземленная нейтраль в одной точке

Открытый Нейтральный Повреждения

Перенапряжение из-за разомкнутой нейтрали может привести к выходу из строя ограничителя перенапряжения (MOV), повреждению изоляции, перегреву трансформатора и возможному возгоранию.

Рис. 9: Повреждение MOV из-за разомкнутой нейтрали

Пониженное напряжение из-за разомкнутой нейтрали может привести к отключению кондиционера или холодильной нагрузки, перегреву двигателя и т.
