Содержание

Верховный суд объяснил, кто отвечает за потоп в квартире — Российская газета

Полезное во всех отношениях разъяснение для жителей многоэтажных домов сделала Судебная коллегия по гражданским делам Верховного суда РФ. Высокая судебная инстанция рассказала о том, за какие трубы в доме отвечает управляющая компания.

А поводом для таких толкований стала коммунальная авария в одной из квартир. Пострадавшая собственница, у которой из-за поломки крана на стояке холодной воды случился потоп, потребовала от управляющей компании компенсации собственных затрат на устранение последствий протечки. Сумма вышла немаленькая, так как гражданка приплюсовала к расходам на ремонт моральный ущерб, штраф за то, что коммунальщики добровольно не стали возмещать сумму, а также расходы на экспертизу.

Уже в суде истица рассказала, что она — собственница квартиры. И в результате аварии на первом запорно-регулирующем кране стояка холодной воды у нее залило квартиру. По мнению пострадавшей, в аварии виновата управляющая компания, которая, «ненадлежаще исполняла обязанности по содержанию общего имущества многоквартирного дома».

Добровольно коммунальщики вину не признали. Пришлось идти в суд.

Городской суд с требованием истицы согласился и ее иск удовлетворил. А вот следующая инстанция — судебная коллегия по гражданским делам облсуда — с коллегами не согласилась. Она решение отменила и приняла новое — в иске гражданке отказать. Пришлось истице дойти до Верховного суда, где решение облсуда отменили.

Вот аргументы Верховного суда РФ. Суд заявил, что для правильного решения этого спора надо установить «наличие вины сторон в произошедшей аварии». А в материалах апелляционного суда оказались копии вступившего в силу решения другого суда по иску еще одного пострадавшего в этом потопе. Некий мужчина предъявил материальные требования к соседке, у которой стоял этот кран на стояке холодной воды, а также и к управляющей компании. Суд решил спор в пользу пострадавшего соседа, но деньги присудил заплатить ему только управляющей компании, а с соседки, у которой сломался кран, ничего брать не стал. В этом решении сказано, что виновны в аварии, случившейся в квартире соседки, коммунальщики.

Эти выводы суда, которые никто не оспорил, апелляция не учла. В законе (ГПК, статья 61) сказано, что обстоятельства, установленные вступившим в силу решением суда, являются обязательными. И они не доказываются вновь и не оспариваются.

В Жилищном кодексе перечислено, за какое оборудование отвечает управляющая компания. А еще есть Правила содержания общедомового имущества в много­квартирном доме. Их утверждало правительство (постановление №491 от 13 августа 2006 года). В правилах записано, что в состав общего имущества, кроме всего прочего, входят «общедомовые инженерные системы горячего и холодного водоснабжения, состоящего из стояков, ответвлений от стояков до первого отключающего устройства». А управляющие многоквартирными домами компании отвечают перед собственниками за нарушение обязательств и несут ответственность за надлежащее содержание общего имущества.

Есть еще один закон, полезный для граждан , попавших в подобную ситуацию, — «Технический регламент о безопасности зданий и сооружений» (№384 от 30 декабря 2009 года). Верховный суд сказал, что из этого закона, а также существующих стандартов и сводов правил следует, что первые отключающие устройства и запорно-регулирующие краны на отводах внутриквартирной разводки являются элементами внутридомовых инженерных сетей. Эти первые отключающие устройства и запорно-регулировочные краны отвечают основному признаку общего имущества как предназначенного для обслуживания нескольких или всех помещений в доме.

Если оборудование находится в квартире, это не значит, что оно используется только для обслуживания этой квартиры

А факт нахождения этого оборудования в квартире не означает, что оно используется исключительно для обслуживания этой квартиры, и не может быть отнесено к общему имуществу в многоквартирном доме, поскольку по Жилищному кодексу предусматривается его расположение как внутри, так и за пределами помещений.

Судебная коллегия по гражданским делам ВС подчеркнула: обстоятельства, указывающие на принадлежность аварийного сантехнического оборудования к имуществу истицы или к общему имуществу жильцов дома, являются значимыми для решения спора и подлежат доказыванию. Когда апелляция пересматривала решение по этому спору, она заявила, что истица вместе с заменой внутренних инженерных сетей в квартире, которые являются ее собственностью, заменила и запорный вентиль, из-за которого была авария. Но дама с этим утверждением категорически не согласилась, а суд второй инстанции это не проверил и «достоверно не установил».

Верховный суд к этому утверждению добавил еще одну мысль — замена запорного вентиля не освобождает управляющую компанию от осуществления своих обязанностей по содержанию общего имущества многоквартирного дома.

Управляющая компания ООО УК «Восход» / Зона ответственности

Зона ответственности

Границы ответственности Управляющей компании Границы ответственности Собственника помещения

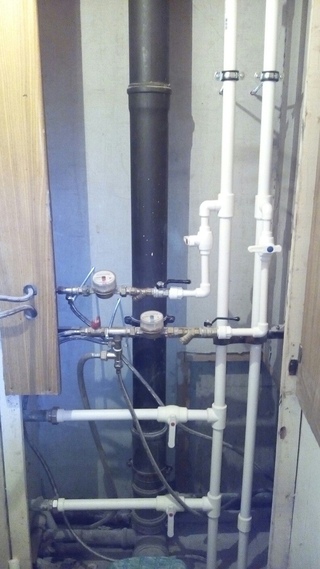

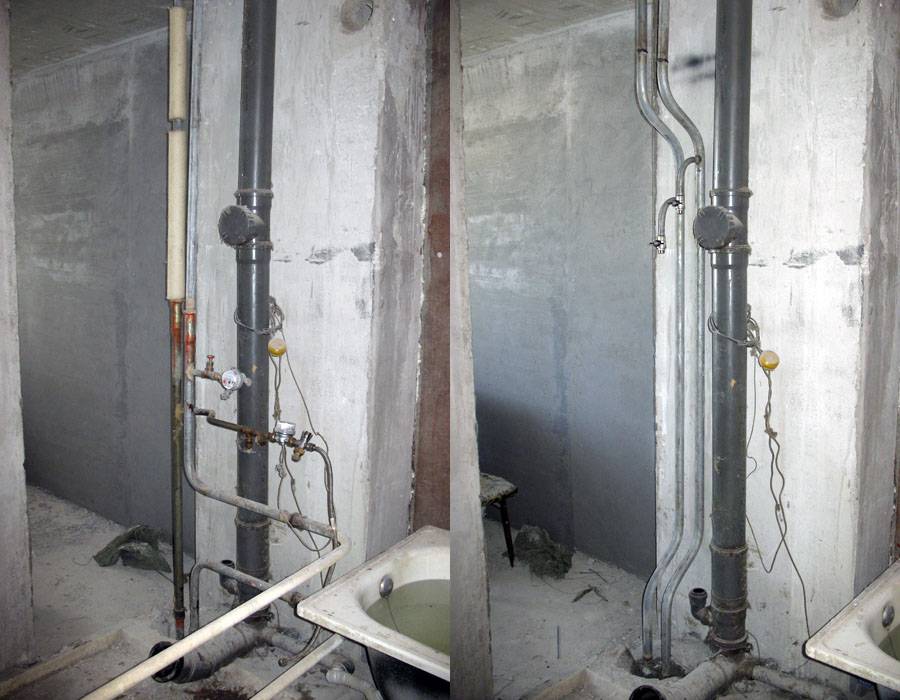

1 Стояки горячего и холодного водоснабжения, первая запорно-регулирующая арматура, расположенная на ответвлениях от стояков. Ответвления от стояков горячего и холодного водоснабжения после первой запорно-регулирующей арматуры, включая запорно-регулирующую арматуру и сантехоборудование в квартире.
2
Внутридомовая система электроснабжения и электрические устройства (за исключением квартирных электросчетчиков), отключающие устройства на квартиру. Внутриквартирные устройства и приборы после отключающих устройств в этажных щитах, включая квартирные электросчетчики.

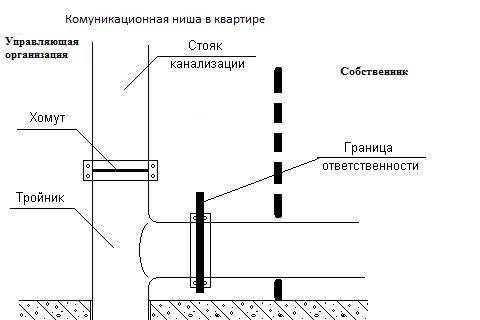

3 Внутридомовая система канализации, общий канализационный стояк вместе с крестовинами и тройниками. Внутриквартирные трубопроводы канализации от раструба или тройника общего стояка.
4 Стояки системы отопления, регулирующая и запорная арматура, коллективные (общедомовые) приборы учета тепловой энергии, обогревающие элементы, находящиеся в многоквартирном доме за пределами жилого посещения и обслуживающие места общего пользования.

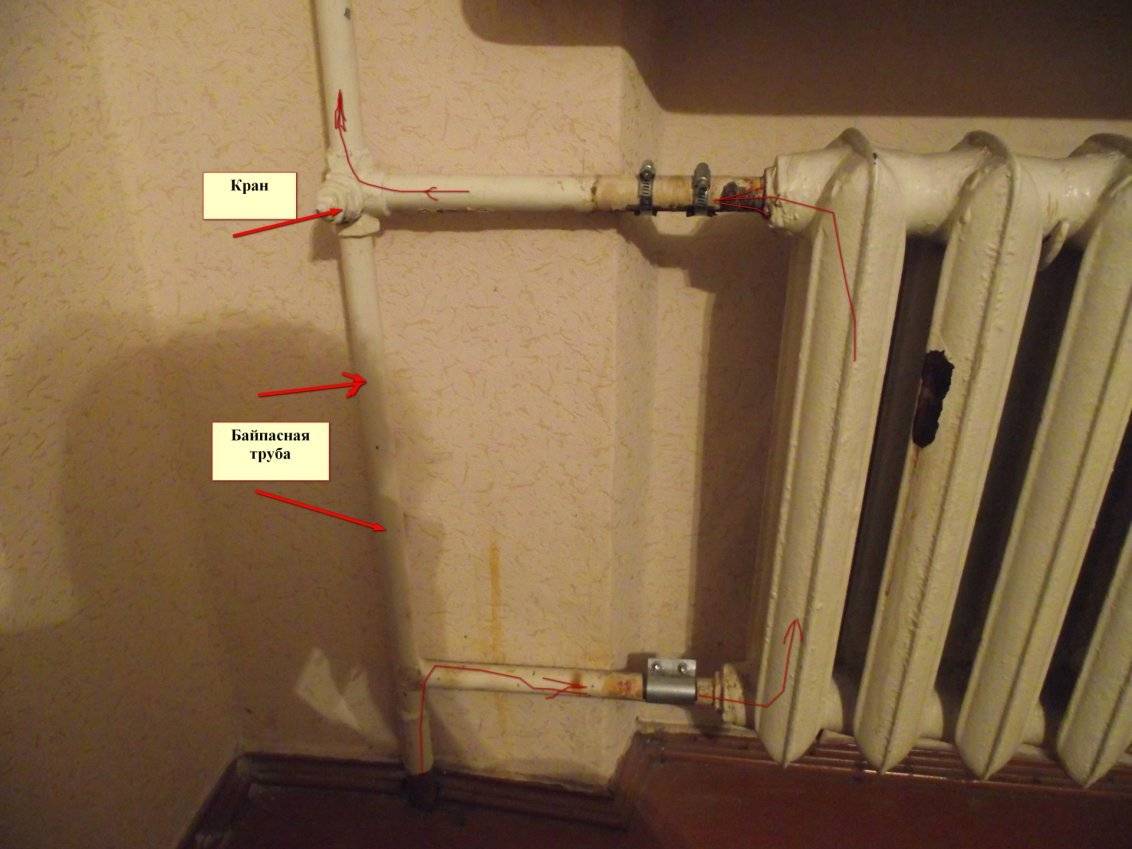

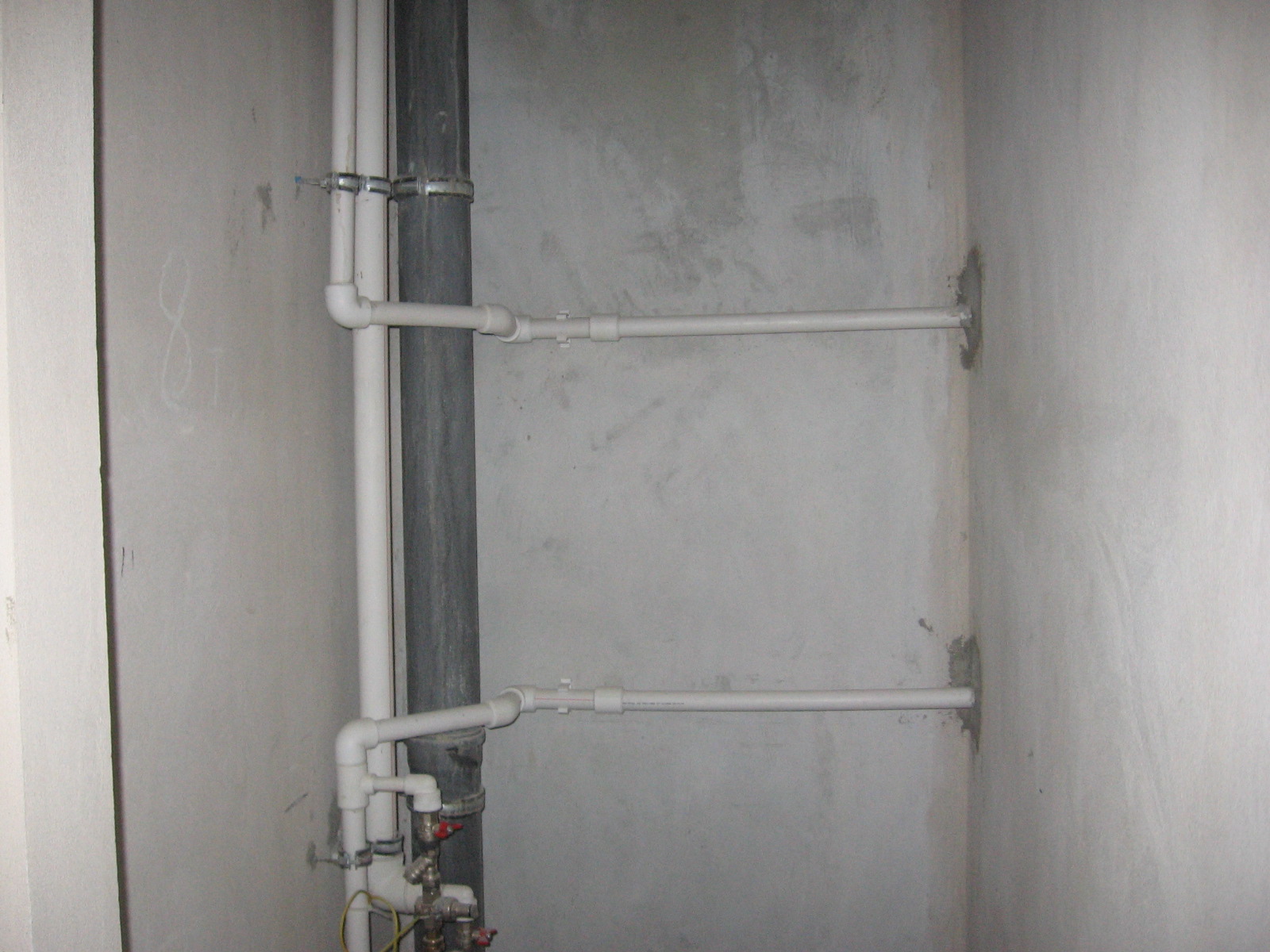

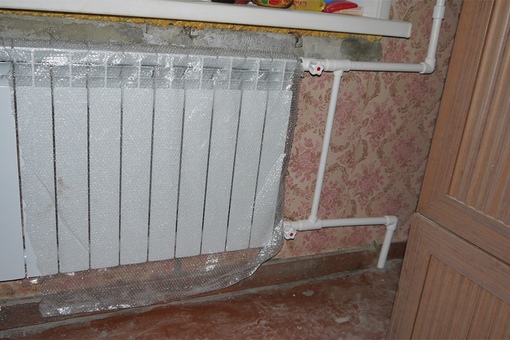

Ответвления от стояков системы отопления после запорно-регулирующей арматуры (при ее наличии) и обогревающие элементы.
5 Внешняя поверхность фасада. Внутренняя поверхность стен, полов, потолков помещения (квартиры), оконные заполнения и входная дверь в помещение (квартиру).

Кто виноват в залитии — Адвокат agtokarev — Судебная практика

02 марта 29016 года в г. Оха, что на севере Сахалина, произошла авария на Охинской ТЭЦ.

Были приостановлены подача тепло и электроэнергии

03.03.2016 г. на заседании оперативного штаба администрации города управляющим компаниям было рекомендована произвести спуск теплоносителя из систем отопления многоквартирных домов при достижении температуры ниже 8 градусов.

Из материалов дела и пояснений представителя ответчика управляющей компании следовало, что теплоноситель был слит и в доме № ___ по ул. ____, а 09 марта 2016 года теплоснабжение в данном доме было запущено.

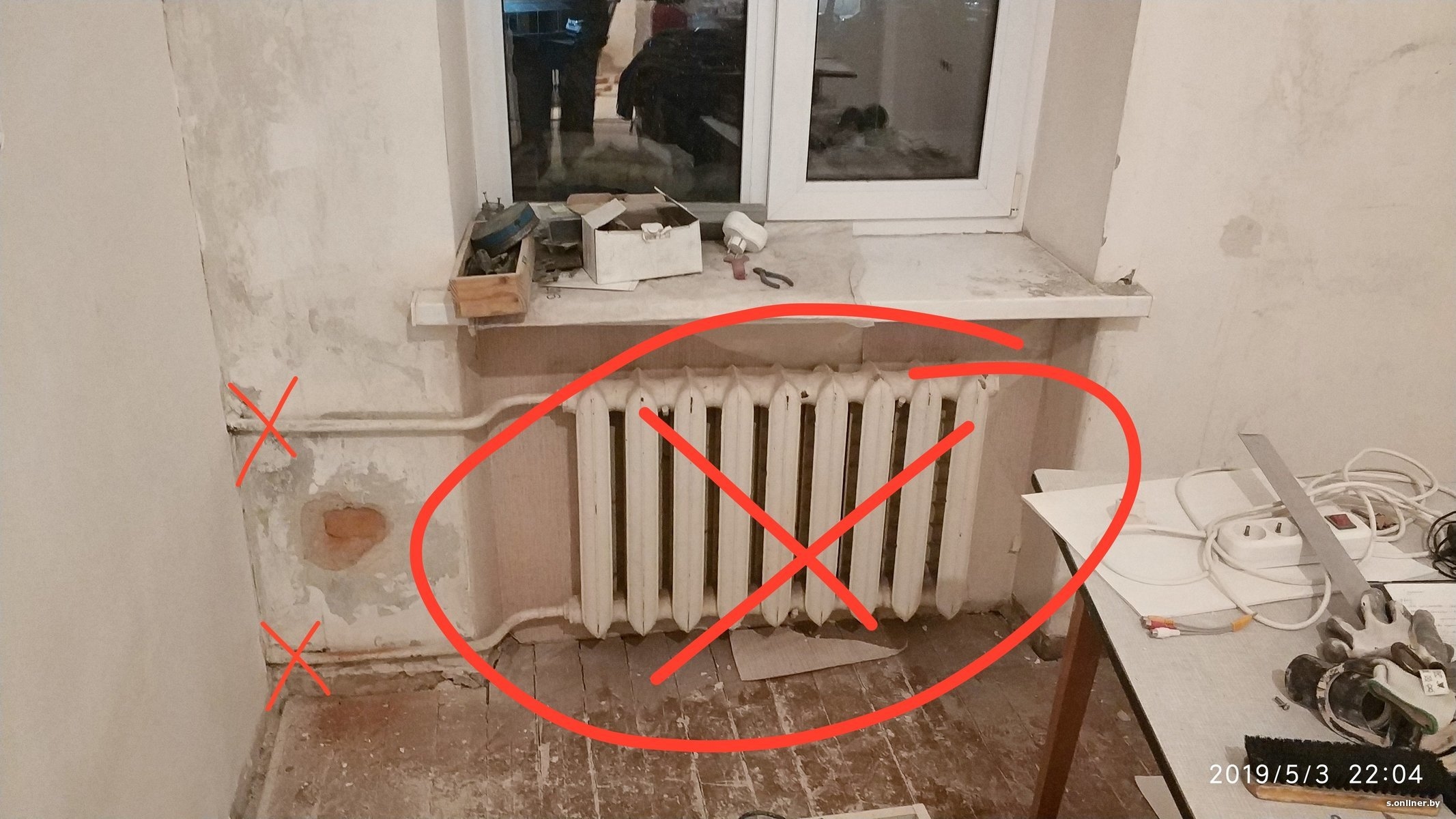

Во время заполнения системы отопления лопнул сгон, соединяющий радиатор со стояком в квартире № __, расположенной на 1 этаже дома, вследствие чего произошло залитие принадлежащего истцу нежилого помещения, расположенного в подвале дома по указанной квартирой..

Собственник нежилого помещения предъявил иск к собственнику квартиры АО и к управляющей компании ООО.

В дело мне пришлось вступить после двух уже состоявшихся судебных заседаний, во время одного из них была осмотрена квартира, принадлежащая моему доверителю, где и произошёл порыв.

Управляющая компания представила суду документы, из которых следовало, что залитие нежилого помещения, принадлежащего истцу, произошло вследствие того, что была разморожена система отопления в квартире, принадлежащей АО и произошёл разрыв сгона, соединяющего радиатор отопления с ответвлением стояка.

При этом, как следовало из акта, вскрытие квартиры не производилось ввиду отсутствия собственника квартиры.

Во время второго судебного заседания суд произвёл осмотр квартиры, принадлежащей АО, но к моменту осмотра место уже были проведены ремонтные работы, сгон, естественно, не сохранился.

Однако слесарь управляющей компании, допрошенный на месте осмотра, показал, что сгон лопнул вследствие старения, коррозии.

Итак, на момент моего вступления в дело управляющая компания указала на две причины залития.

Первая — это разморозка системы отопления, вторая — это коррозия металла.



Я предложил после согласования с доверителем — АО позицию суду следующую. Мой доверитель АО не должен нести ответственность за залитие нежилого помещения. Если порыв произошёл вследствие разморозки, то вина ложится на управляющую компанию, поскольку именно она обязана была произвести слив теплоносителя и заполнение системы отопления после устранения аварии на ТЭЦ.



Если порыв произошёл по причине коррозии металла, как стал утверждать в суде представитель управляющей компании, то вина опять же ложится на управляющую компанию.



К такому выводу помогла прийти и сама управляющая компания, которая представила суду договор управления многоквартирным домом.

В соответствии с п.2.1.3. Договора управляющая организация обязана произвести оценку технического состояния МКД и находящегося в нём общего имущества Собственников не позднее 30 календарных дней со дня подписания договора.По результатам осмотра УК обязана была подписать акт с представителями Собственников МКД и определить виды и перечень необходимых работ.

УК эту обязанность не исполнила. Я же в суде заявил, что представители АО-собственника жилого помещения, не являются специалистами, и не могут определить состояние системы отопления.

Оставалась ещё одна проблема — это место порыва, которое должно было разграничить ответственность УК и собственника квартиры.

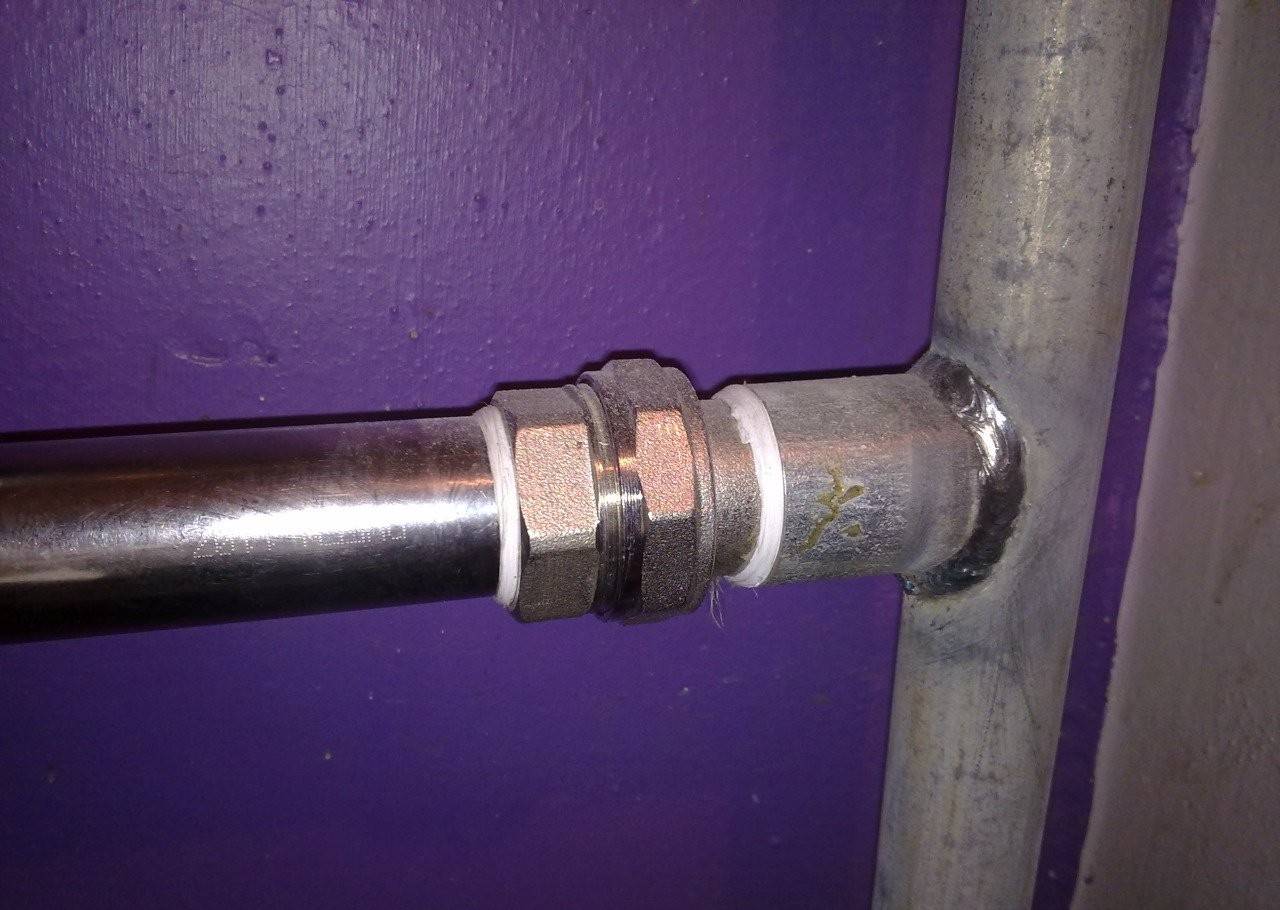

Залив произошёл вследствие порыва сгона, соединяющего ответвление от стояка с радиатором.

УК настаивала, что радиатор отопление и место соединения — это зона ответственности собственника квартиры.

Я же настаивал, что сгон, а также и сам радиатор являются общим имуществом многоквартирного дома, поскольку запорных устройств система отопления в квартире моего доверителя не имеет.

В частности привёл письмо Минстрой РФ от 01 апреля 2016 года № 9506-АЧ/04, в котором он дал разъяснения по вопросу отнесения обогревающих элементов системы отопления, находящихся внутри помещений многоквартирных домов, к общему имуществу собственников помещений многоквартирных домов.

Из анализа норм права Минстрой пришёл к выводу о том, что в состав общего имущества собственников помещений в многоквартирном доме включаются обогревающие элементы системы отопления (радиаторы), которые обслуживают более одного жилого помещения, в том числе не имеющие отключающих устройств (запорной арматуры), расположенных на ответвлениях от стояков внутридомовой системы отопления, находящихся внутри квартир.

В удовлетворении иска к АО было отказано, суд принял решение о взыскании ущерба с управляющей компании.

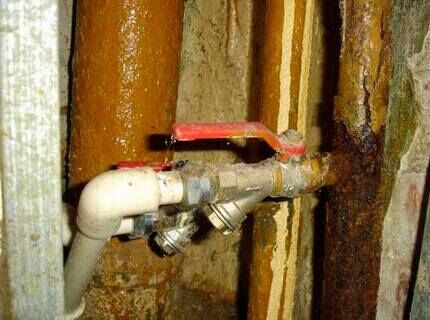

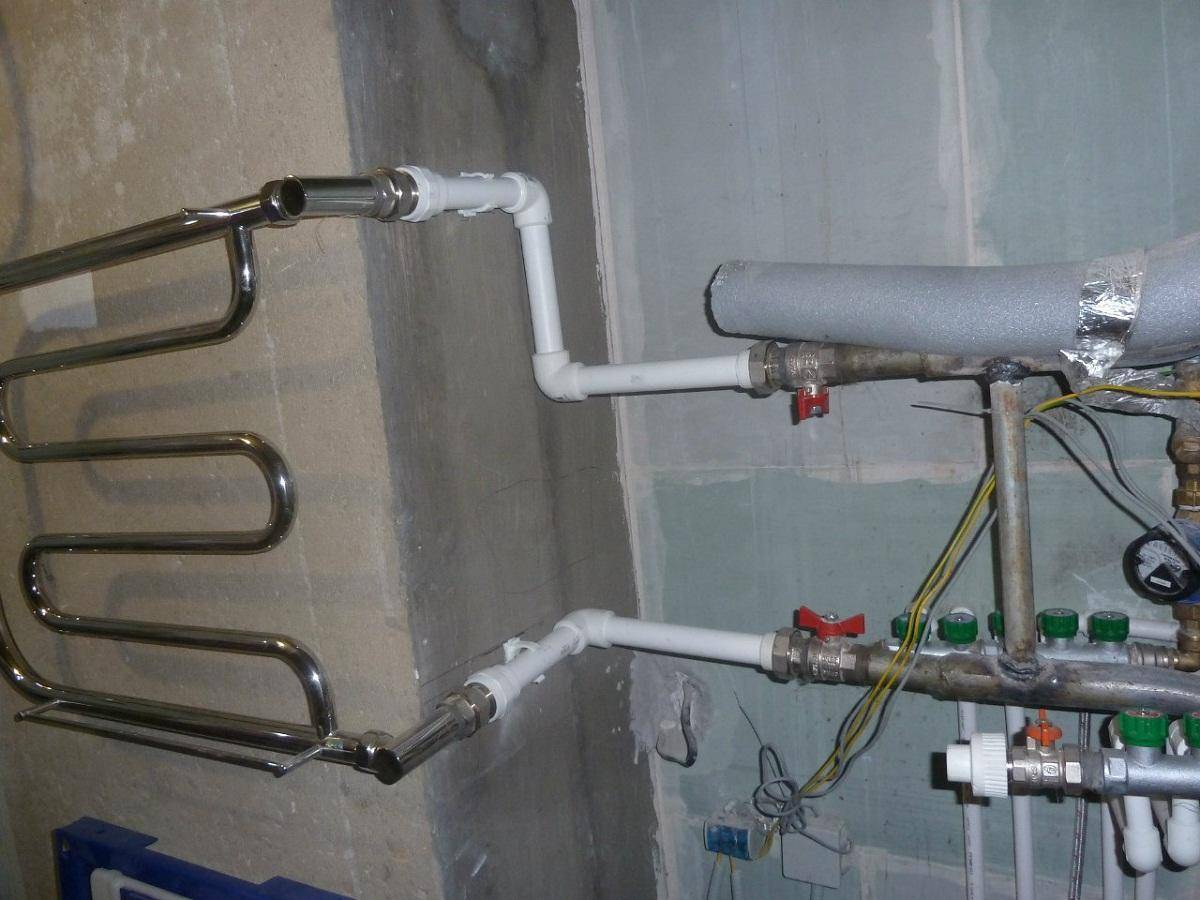

Потекло соединение отвода от стояка и первого крана. За чей счет производится устранение?

Здравствуйте. Ответвлений от стояков до первого отключающего устройства, относится к общему имуществу, ремонт которого производится не за счет нанимателя и собственника жилого помещения.

В состав общего имущества включаются внутридомовые инженерные системы холодного и горячего водоснабжения, состоящие из стояков, ответвлений от стояков до первого отключающего устройства, расположенного на ответвлениях от стояков, указанных отключающих устройств, коллективных (общедомовых) приборов учета холодной и горячей воды, первых запорно-регулировочных кранов на отводах внутриквартирной разводки от стояков, а также механического, электрического, санитарно-технического и иного оборудования, расположенного на этих сетях.

(п. 5 Постановления Правительства РФ от 13.08.2006 N 491 (ред. от 29.06.2020) «Об утверждении Правил содержания общего имущества в многоквартирном доме и правил изменения размера платы за содержание жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность»)

Вам необходимо обратится в жилищную инспекцию, предметом проверок которого является соблюдение органами государственной власти, органами местного самоуправления, а также юридическими лицами, индивидуальными предпринимателями и гражданами, требований Правил содержания общего имущества в многоквартирном доме и Правил изменения размера платы за содержание жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность, утвержденных постановлением Правительства Российской Федерации от 13 августа 2006 г. N 491 «Об утверждении Правил содержания общего имущества в многоквартирном доме и Правил изменения размера платы за содержание жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность», Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных постановлением Правительства Российской Федерации от 6 мая 2011 г. N 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов»;

(пп.. а(1)) п. 11. Постановление Правительства РФ от 11.06.2013 N 493 (ред. от 13.09.2018) «О государственном жилищном надзоре» (вместе с «Положением о государственном жилищном надзоре»)

Если мой ответ помог вам, не забудьте поставить лайк.

Понимание динамики конструкции подступенка в небоскребах – Metraflex

Как гравитация, объем и термодинамика играют роль в конструкции интеллектуальных стояков.

Марти Рогин, ЧП; Инженер-менеджер, Metraflex

Скачать PDF

Современный небоскреб существует уже более века. Как и другие элементы нашей застроенной среды, небоскреб может существовать только благодаря другим инновациям в строительных технологиях, а именно конструкции стального каркаса и безопасным лифтам.Несмотря на то, что мы выяснили, как строить прочные, высокие конструкции и безопасно перемещать людей внутри, все еще есть проблемы с обогревом и охлаждением здания, подачей пресной воды и отводом грязной воды, обеспечением противопожарной защиты и электроснабжения. Борьба с гравитацией добавляет еще один поворот к проблемам предоставления услуг в высотных зданиях. В этой статье будут представлены некоторые основы конструкции и характеристик стояков, разъяснены некоторые аспекты использования различных компенсаторов в стояках, а также кратко описаны некоторые нормы и стандарты, касающиеся направления и поддержки стояков.

Основы теплового расширения

Хотя в трубе нет ничего особенного, гравитация сделает все намного интереснее. Рассмотрим стояк (рис. 1) . Труба проходит по всей высоте здания, 50 этажей. Если высота от плиты к плите составляет 10 футов, наша труба имеет высоту 500 футов. Типичной опорой для этой трубы может быть хомут стояка, может быть на каждом втором этаже. При отсутствии изменения температуры вес подступенка равномерно распределяется между всеми зажимами подступенка.

Нагреем воду в трубе (Рисунок 2) . Теперь труба будет расширяться относительно поддерживающих хомутов стояка. Но вертикальные зажимы могут двигаться только в одном направлении – вниз. Ограничений для восходящего движения нет. Хомуты будут двигаться вверх вместе с трубой. Любой зажим над нижним перекрытием теперь будет парить над плитой. Весь вес трубы, изоляции и среды приходится на нижний зажим. Большинство трубных хомутов не предназначены для поддержки полного веса высокого стояка.

Есть решения. Анкер трубы в нижней части стояка, рассчитанный на поддержку всего веса стояка, решит эту проблему. Но давайте посмотрим, как сильно движется труба. Допустим, наша труба сделана из стали, а жидкая среда — горячая вода с температурой 180°F. Как и гравитация, тепловое расширение (термическая деформация) стали не исчезнет в стояке. Если мы предположим, что температура окружающей среды составляет 50 ° F, труба будет расширяться в соответствии с уравнением:

Δ L =∝ L o Δ T
Δ L  = Изменение длины (дюймы)
∝ = Коэффициент теплового расширения (для стали, 6.33×10 -6 дюйм/дюйм/°F)
L o  = начальная длина (6000 дюймов)
Δ T  = изменение температуры (180°-50° = 130°F)

Δ Д  = 4,9 дюйма

Самая верхняя часть подступенка поднимется на 4,9 дюйма. Это проблема? Возможно. Могут ли взлеты на верхних уровнях двигаться примерно на 5 дюймов, не ломаясь? Возможно, если будет достаточно длины выхода на соединения оборудования. Позволят ли полевые условия сдвинуть трубу так сильно, прежде чем она столкнется с конструкцией или оборудованием? Может быть, но тогда кто может ответить на эти вопросы до начала строительства? Обычно на них нельзя ответить до тех пор, пока конструкция не будет возведена и монтажники не установят трубы на потолке со всеми незапланированными изгибами и измененными длинами отводов.

Одним из решений может быть перемещение анкера в центр стояка (рис. 3) . Анкер — это жесткое соединение трубы с конструкцией и точка нулевого движения. Теперь стояк разделен на две секции по 250 футов каждая. Теперь максимальное перемещение трубы будет составлять половину всего стояка или 2,45 дюйма. Предыдущие вопросы могут быть заданы относительно 2,45-дюймового движения. Если на них можно ответить на этапе разработки проекта, отлично! На следующий проект!

Но подождите.А что насчет этих хомутов? Над якорем они будут кататься по трубе, возвышающейся над этажами. Но ниже анкера зажимы стояка будут пытаться удержать трубу от движения вниз. Вероятным результатом будет то, что хомуты будут скользить по трубе при ее движении. Если хомуты стояка приварены к трубе, то что-то сломается — либо хомут, либо труба. Надеюсь на хомут, но тогда анкер будет нести нагрузку всего стояка.

Пружинные опоры

А пружинные опоры? Это специально разработанные системы анкеров, направляющих и опор для стояков, которые предназначены для перемещения вместе с трубой.Пружинные опоры остаются в контакте с плитой перекрытия при движении трубы. По мере движения трубы пружины растягиваются или сжимаются, оказывая большее усилие на плиту перекрытия, которая снимает нагрузку с основного анкера в центре стояка. Эти системы эффективны для снятия нагрузки с основного якоря; однако этот тип системы имеет ограничения. Это:

  • Труба все еще движется! Ничто не помешает этому. Если мы возьмем в качестве примера наш 500-футовый стояк, якорь будет в центре, а концы будут двигаться одинаково. 45 дюймов.
  • В каждом стояке допускается только один анкер. Второй анкер будет ограничивать движение трубы, что приведет к огромным нагрузкам на анкеры и плиты перекрытия, а также к потенциально огромным напряжениям в трубе.
  • Неясно, можно ли этот тип системы адаптировать к медным стоякам. В доступной литературе производителей медь конкретно не упоминается как приемлемый материал для труб для этих систем поддержки.

Система стояков, в которой используются хомуты стояков труб или пружинные опоры, будет иметь ограниченный контроль над движением трубы.Компенсаторы позволяют лучше контролировать движение трубы. Прежде чем рассматривать компенсаторы, давайте рассмотрим, что происходит с внутренним давлением стояка.

Давление и высота водяного столба

Внутреннее давление вдоль горизонтальной оси трубы обычно изменяется незначительно. Как только эта труба наклонена в вертикальное положение, стояк, заполненный жидкостью, создает давление по мере того, как труба становится выше. Давление внизу может быть значительно выше, чем вверху.Это связано с весом воды.

Рассмотрим резервуар с 1 футом воды (Рисунок 4) . Независимо от того, насколько заполнен резервуар, на его стенки будет оказываться большее усилие по направлению к дну. Наибольшая сила будет на дне бака. Каждый дополнительный дюйм воды в резервуаре увеличивает вес, который должно выдерживать дно резервуара. Когда высота воды достигает 27,7 дюйма, на каждый квадратный дюйм дна резервуара приходится (рис. 5) 1 фунт .

Теперь давайте изменим форму бака на более узкую (Рисунок 6) .По мере того, как мы приближаем стенки резервуара, нам нужно меньше воды, чтобы заполнить резервуар до 27,7 дюймов, но площадь дна резервуара меньше. Сила на каждый квадратный дюйм по-прежнему равна 1 фунту.

Неважно, какой формы мы делаем бак, и даже если это труба; если высота столба воды 27,7 дюйма, давление на дне составляет 1 фунт на квадратный дюйм.

Если мы сложим эти 27,7-дюймовые водяные столбы, давление на дне будет увеличиваться с шагом 1 psi (рис. 7) .

Давление в нижней части стека увеличивается на 1 psi за каждые 27.7-дюймовая секция. И наоборот, давление увеличивается на 0,43 фунта на квадратный дюйм для каждой 12-дюймовой секции воды. Используя эту логику, давление на дне нашего 500-футового стояка, обусловленное только высотой водяного столба, будет:

.

Это называется гидростатическим давлением, поэтому гидравлическое оборудование редко располагается в подвале высотного здания. По этой же причине очень высокие здания имеют стояки, разделенные между промежуточными помещениями с механическим оборудованием. Для пара, газа и воздуха высота столба не имеет значения из-за гораздо меньшей плотности этих веществ.

Вопросы структурной устойчивости райзера

Изгиб колонны — привычный вид отказа. Если на каждый конец длинного тонкого стержня воздействуют осевые силы, он выгнется (рис. 8) . Это зависит от прочности материала, размеров поперечного сечения и длины стержня. Так же ведет себя и труба. Осевые силы, приложенные к концам трубы, также заставят ее выгибаться. Особенно это может быть заметно на медных трубах малого диаметра.

Хотя большая часть этого изгиба является эластичной, т. е. труба возвращается к своей первоначальной форме после снятия нагрузки, это может стать проблемой, если труба изгибается за пределом упругости материала. Изгиб колонны также может быть проблемой с сильфонными компенсаторами. Если два конца сильфона не находятся в пределах смещения смещения, компенсатор будет необратимо поврежден.

Рис. 8. Изгиб колонны стержня (или трубы) с двойным штифтом

Труба должна оставаться выровненной по мере прохождения через здание.Для этого предназначены направляющие для труб, которые ограничивают движение трубы только в осевом направлении и существенно делают ее более жесткой. Направляющие делят трубу на более короткие и жесткие участки.

Расстояние между направляющими труб определяется классическими уравнениями потери устойчивости колонны, называемыми уравнениями потери устойчивости Эйлера. Если предположить, что труба закреплена на обоих концах, уравнение выглядит так:

Это теоретический предел нагрузки для колонны со свободными вращающимися концами и нагрузками, приложенными вдоль оси колонны.Обратите внимание, что здесь не учитывается вес трубы и воды. Эйлерова потеря устойчивости является важным фактором при выборе сильфонных компенсаторов для трубопроводной системы, особенно для стояков, поскольку силы теперь действуют вдоль продольной оси трубы.

Если труба закреплена на одном конце (Рисунок 9) критическая нагрузка:

Рис. 9. Изгиб колонны стержня (или трубы) с фиксированными штифтами

Что произойдет, если трубу завернуть на конец? Сила тяжести.Теперь при расчетах будет учитываться вес трубы и среды внутри трубы. Теоретически стояк может разрушиться под собственным весом (рис. 10). Критическая нагрузка на вертикальную трубу с закрепленным концом:

Рисунок 10. Изгиб вертикальной неподвижной опорной колонны (или трубы) под своим весом максимальная длина вертикальная 4” сч.40 может быть около 90 футов, прежде чем станет нестабильным. Для сравнения, 4-дюймовый медный стояк типа K станет неустойчивым на высоте около 64 футов. Это также уравнение, которое определяет максимальную высоту дерева (без учета ветвей и в предположении, что ствол призматический).

Далее рассмотрим стояк, на который действует внешнее усилие, такое как сила давления сильфона и усилие пружины. Стояк под внешней нагрузкой, зависящей от веса стенки трубы и внутренней среды, будет иметь критическую нагрузку:

В этом уравнении предполагается, что конец трубы закреплен и не может вращаться, труба имеет постоянное поперечное сечение (одинаковый размер по всей высоте) и что вес распределен равномерно.Критическая нагрузка снижается на 30% от веса колонны. Обратите внимание, что критическая нагрузка может быть отрицательной, а это означает, что верхняя концевая опора должна быть натянута, чтобы предотвратить коробление.

Предыдущие примеры наряду с объяснением гидростатического давления важны для расстояния между направляющими в стояках с различными типами компенсаторов. Сначала рассмотрим сильфонный компенсатор в высоком стояке. Как бы мы определили расстояние между направляющими труб для этого типа установки?

Что такое направляющие для труб?

Направляющие для труб — это устройства, которые позволяют трубе двигаться в осевом направлении, ограничивая при этом движение трубы перпендикулярно оси трубы.Благодаря тому, что труба ограничивается только осевым движением, труба становится более жесткой и не изгибается и не разрушается. По мере того, как направляющие располагаются ближе к трубе, величина осевой нагрузки может возрастать до того, как труба станет неустойчивой.

Обычные направляющие, используемые для систем отопления, вентиляции и кондиционирования воздуха и сантехники, бывают ребристыми или скользящими. Ребристые направляющие или направляющие «пауки» имеют ребра, прикрепленные к трубе, и проходят через кольцо, прикрепленное к конструкции здания. Эти направляющие обычно используются на трубах малого диаметра и используются в областях, где боковые нагрузки, как ожидается, будут относительно небольшими по сравнению с нагрузками на анкерную трубу.При горизонтальном применении эти направляющие не предназначены для замены подвесок, поэтому рядом с направляющей потребуется скоба или роликовая опора, чтобы удерживать вес трубы.

Более прочной направляющей, которая также может служить опорой, является скользящая направляющая. Это устройство имеет скользящую планку, приваренную к трубе, с основанием, прикрепленным к конструкции. Основание имеет тефлоновую, графитовую или эластомерную прокладку для уменьшения трения. Этот тип направляющей может выдерживать большие боковые нагрузки и обычно используется на трубах ОВКВ или технологических трубопроводах большего диаметра.Версия направляющей скольжения, адаптированная к стоякам, включает эластомерную прокладку между направляющей и основанием для гашения шума и вибрации трубы, скользящей по проходу через плиту.

Наиболее компактная конфигурация направляющей состоит из узла эластомерного уплотнения внутри прохода в плите для направления трубы. Они не занимают места в проеме стояка и позволяют наиболее эффективно использовать пространство.

Рисунок 11: Направляющие, обычно используемые в стояках

Стандарты размещения направляющих с сильфонными компенсаторами

В соответствии со стандартами Ассоциации производителей компенсаторов (EJMA) для сильфонных компенсаторов требуются направляющие на расстоянии не более четырех диаметров трубы от соединения, затем не более 14 диаметров трубы от первой направляющей до следующего места.Последующие направляющие располагаются с интервалами, определяемыми уравнением потери устойчивости Эйлера для полустержневой колонны. Когда направляющие размещаются в соответствии с рекомендациями EJMA, труба подразделяется на жесткие секции, которые (теоретически) не должны изгибаться под известной торцевой нагрузкой.

Направляющие с сильфонными компенсаторами служат двум целям; чтобы трубы не деформировались, а сильфоны не извивались (Рисунок 12). Стандарты EJMA предполагают горизонтальную трубу, и используемая формула потери устойчивости делит расчетную длину пополам.Для сравнения, 4-дюймовая стальная труба с сильфонным компенсатором под давлением 158 фунтов на квадратный дюйм требует расстояния между промежуточными направляющими 30 футов. Труба предполагается горизонтальной, поэтому вес трубы и среды не учитывается в расчетах EJMA.

Стандартные коды моделей требуют, чтобы стояки поддерживались примерно на каждом этаже. Обычно это достигается с помощью хомутов. Как описано ранее, зажимы стояка могут сместиться вверх и потерять контакт с плитой перекрытия, в зависимости от расположения анкеров.Теперь опора не выполняет свою работу, и всю нагрузку несет анкер. В этом случае правила были соблюдены, но анкеры могут быть не рассчитаны на весь вес трубы, изоляции и ее содержимого, а также любых сил, создаваемых компенсаторами.

Рис. 12: Сильфоны изгибаются из-за смещения трубы

Сильфонные компенсаторы в стояке

Сильфонные компенсаторы в стояках очень распространены, в основном из-за их компактной формы (рис. 13 и 14).Они занимают очень мало места перпендикулярно оси трубы, поэтому прекрасно вписываются в переполненные каналы; однако им нужно руководствоваться. Сильфоны создают большие якорные нагрузки. Это может быть необходимым компромиссом, так как место в канавках для труб может быть в большом почете.

Рисунки 13 и 14

Вертикальные трубы теперь подвержены колебаниям гидростатического давления. Эти изменения легко рассчитать, и они будут варьироваться от рабочего давления системы в верхней части стояка до высоты, деленной на 2.31 добавляется к давлению в системе в нижней части стояка. Используя в качестве примера 500-футовый стояк с давлением в системе 50 фунтов на квадратный дюйм, верхняя часть стояка будет иметь давление 50 фунтов на квадратный дюйм, а нижнее — 267 фунтов на квадратный дюйм. Эта разница в давлении имеет решающее значение при расчете нагрузки на анкер для сильфонного компенсатора.

Сильфонный компенсатор, установленный в нижней части высокого стояка, должен быть рассчитан на давление в этом месте. В предыдущем примере компенсатор на 150 фунтов на квадратный дюйм подойдет для верхней части стояка, но для соединения в нижней части потребуется более высокое номинальное давление.

А анкерные нагрузки? Сильфонные компенсаторы создают силы реакции, основанные на двух характеристиках сильфона; жесткость пружины и эффективная площадь. Жесткость пружины — это просто величина усилия, необходимого для сжатия или растяжения сильфона на один дюйм. Если сильфон имеет жесткость пружины 500 фунтов на дюйм, он будет воздействовать на каждый анкер по 500 фунтов на каждый дюйм перемещения. Если сильфон сжат на 1,5 дюйма, усилие пружины будет составлять 750 фунтов на каждый анкер.

Сила давления может быть не такой простой.Компенсатор является наиболее гибкой частью трубопроводной системы. Это должно быть так. Сильфон под давлением стремится вернуться к своей первоначальной форме, то есть к трубке. Если его не сдерживать, сильфон под давлением вытянется за пределы своего номинального движения. Вот почему для сильфонного компенсатора обычно требуются управляющие стержни и анкеры. Величину силы, оказываемой сильфоном на якоря или управляющие стержни, также легко рассчитать. Это давление, умноженное на эффективную площадь сильфона.

А что такое эффективная площадь меха? Это внутренняя площадь сильфона, рассчитанная как среднее значение наибольшего и наименьшего диаметров гофры. Его также называют средним диаметром. Все производители сильфонов указывают рабочие площади, поэтому заказчику нет необходимости их рассчитывать.

Если мы возьмем в качестве примера наш 500-футовый стояк, сильфонный компенсатор в самом верху стояка с рабочим давлением в системе 50 фунтов на квадратный дюйм и 4-дюймовая труба (с 4-дюймовым компенсатором) будет иметь давление давления на каждый анкер из:

Если мы решим разделить стояк и разместить компенсатор в средней точке, давление, используемое для расчета осевой силы, будет добавлено к высоте водяного столба над компенсатором (около 250 футов) на 50 фунтов на квадратный дюйм:

Теперь добавим усилие пружины. Подступенок будет перемещаться на 2,45 дюйма между каждым набором анкеров. Если жесткость пружины сильфона составляет 200 фунтов/дюйм:

Можно предположить, что трение от опор трубы для стояка очень мало, и оно не будет учитываться в этих расчетах. Суммарное сильфонное усилие на анкерах составит:

А вес трубы, воды и изоляции? Это необходимо добавить к нагрузкам на сильфонный анкер, чтобы получить полную картину. Причем нижние сильфонные силы действуют вверх на анкер среднего стояка, а верхние сильфонные силы действуют на анкер вниз.Важно следить не только за величиной, но и за направлением сил, действующих на якорь. Кроме того, якорь несет вес трубы и воды сверху. Промежуточная нагрузка на анкер усложняется, если деформационный шов располагается по центру между анкерами.

Теперь мы имеем ситуацию, аналогичную критической нагрузке для райзера под действием собственного веса с внешней силой. Если мы посмотрим на наше уравнение критической нагрузки (4) с весом трубы,

и определите длину, используя P cr  = 6178 фунтов, направляющие потребуются с интервалом в 23 фута или, возможно, через каждый второй этаж.

Если установлен медный стояк, потребуется больше направляющих. Силы сильфона будут примерно равны, как и гидростатическое давление. Если еще раз рассмотреть нижнюю половину стояка, разница будет заключаться только в материале и свойствах поперечного сечения медной трубы. Для нашего 4-дюймового стояка свойства медного материала и сечения:

.

Теперь необходимое расстояние между направляющими составляет 12,5 футов или, может быть, на каждом этаже.

Компенсаторы гибких шлангов и плетеных петель в стояках

Единственным способом действительно ограничить количество перемещений в стояке является компенсатор.Движение можно ограничить до любой приемлемой величины, закрепив стояк на разных уровнях и установив компенсатор между каждой парой анкеров.

Шланговые и плетеные компенсаторы представляют собой еще один вариант для стояков, который обеспечивает множество преимуществ по сравнению с сильфонными компенсаторами или пружинными опорными системами. Шланговые и оплеточные компенсаторы обычно изготавливаются из двух отрезков гофрированного металлического шланга, обернутого металлической оплеткой. Соединение может иметь U-образную или V-образную форму, обеспечивающую движение во всех направлениях.Как и другие системы компенсаторов, шланговые и оплеточные компенсаторы являются продуктами, которые используются в течение всего срока службы здания. После установки они не требуют обслуживания или проверок.

Шланговые и плетеные компенсаторы имеют ряд преимуществ по сравнению с сильфонами или пружинными опорами:

  • Нет компонента осевого давления. Это связано с конфигурацией шланга и оплетки, а также оплеткой, удерживающей шланг от расширения.
  • Шланговые и оплеточные компенсаторы могут быть рассчитаны на рабочее давление, характерное для размеров труб систем отопления, вентиляции и кондиционирования воздуха и водопроводно-канализационных систем.
  • Секции шланга и оплетки очень гибкие. Единственные анкерные усилия, создаваемые этими компенсаторами, обусловлены усилиями пружины шланга и оплетки, которые обычно составляют менее 100 фунтов для многих размеров труб. Единственной дополнительной нагрузкой на анкер будет вес всего стояка.
  • Шланговые и оплеточные компенсаторы гораздо лучше справляются со смещениями в стояке, чем сильфонные компенсаторы.

На рисунках 15 и 16 показаны примеры шланговых и плетеных компенсаторов, обычно используемых в стояках.

Рисунки 15 и 16

Единственным потенциальным недостатком шланга и оплетки является необходимость в пространстве. Сильфонные компенсаторы хорошо вписываются в тесные пазы труб, шланг и оплётка торчат. Даже в этой ситуации можно смонтировать петли горизонтально в потолочном желобе.

Шланговые и оплеточные компенсаторы подвергают стояки небольшим силам реакции, поэтому нижнюю половину стояка между анкерами можно считать отдельно стоящим отрезком трубы, аналогично рис. 10.Затем эта конфигурация будет соответствовать варианту уравнения (3) для части стояка ниже компенсатора:

Член ( q ) известен, поэтому длину для устойчивости колонны (и расстояние между направляющими) можно определить, вычислив длину l . Возвращаясь к исходному примеру 500-футового 4-дюймового ш. 40 со шлангом и плетеным соединителем в центре, нижняя половина будет подчиняться тем же условиям, что и 250-футовый стояк с фиксированным дном.Тогда необходимое расстояние между направляющими составит 10,6 фута. Для меди типа K требуемое расстояние между направляющими будет составлять всего 4,1 фута.

Для участка трубы над петлей достаточно одной направляющей на компенсаторе. В этом случае гравитация работает в благоприятном направлении.

Практические соображения

Как часто гиды располагаются через каждый второй этаж, не говоря уже о каждом этаже высотного здания? Больше никогда. Так почему же у нас нет обрушения стояков в каждом проекте? Ответ может быть простым; на каждом этаже уже есть направляющие, в виде круглых плитных проходок.Они допускают осевое перемещение и ограничивают боковое перемещение. Размещение направляющих будет иметь решающее значение в открытой шахте, где трубы проходят через один большой проход в полу на каждом уровне.

Кроме того, большинство стояков имеют отводы или отводы на каждом этаже. Если они жестко подключены к оборудованию вблизи стояка, такое расположение может обеспечить дополнительную боковую поддержку стояка.

Возвращаясь к нашему первоначальному примеру стальной трубы диаметром 4 дюйма, рекомендации EJMA не распространяются на случай вертикальной трубы с нулевой нагрузкой (например, шланг и оплетка), а для нагрузки сильфона в этом примере рекомендуется расстояние 31 фут ( или примерно через каждые три этажа).Этот автор наблюдал установку абсолютно нулевого стояка, который соответствует рекомендациям EJMA по расстоянию между направляющими, и еще не видел обрушившегося стояка трубы.

«С глаз долой, из сердца вон» тоже может быть частью проблемы. Трубы вполне могут упруго изгибаться, но этого никто не видит. В конце концов, сколько архитекторов будут проектировать окна на стенах из труб? Если уж на то пошло, сколько жильцов действительно заботятся о том, чтобы следить за своими стояками?

Заключение

Хотя стандарты и нормы касаются стояков и расстояния между направляющими в трубах с сильфонными соединениями, важно знать ограничения оборудования и допущения, использованные для достижения рекомендуемых стандартов. Возможно, уместно присмотреться к этим стандартам и адаптировать их для высоких стояков.

Коммуникации здания должны быть распределены по всем уровням, иначе в небоскребе не будет смысла. Несомненно, поскольку длинные вертикальные трубы размещаются внутри высоких зданий, сила тяжести всегда будет действовать вниз, и проектировщики строительных систем должны учитывать силы, воздействующие на эти элементы. Нефтяная промышленность хорошо осведомлена о конструктивных особенностях высоких гибких райзеров благодаря опыту работы с морскими буровыми установками.Поскольку мы строим более высокие сооружения, сообщество A/E/C также должно знать о похожих, но не идентичных проблемах, связанных с условиями над поверхностью.

Ссылки
Спаркс, С.П., Основы механики морских райзеров, PennWell Corp., 2007
Тимошенко, С. и Гир, Дж., Теория упругой устойчивости, McGraw-Hill, 0906 9006

Схемы трубопроводов для водяного отопления

В то время как большое внимание уделяется эффективным котлам и инновационным радиаторам, конструкция системы трубопроводов часто является тем, что создает или разрушает гидравлическую систему отопления. Хорошая система трубопроводов может быть разницей между шумной, неудобной, энергозатратной системой и системой, которая обеспечивает комфорт во всех комнатах дома.

Чтобы спроектировать эффективную систему, необходимо согласовать источник тепла с «излучателями тепла» — радиаторами и конвекторами. Некоторые типы теплоизлучателей лучше всего подходят для относительно высокотемпературных источников тепла. Например, знакомые плинтусные конвекторы с ребристыми трубами, используемые во многих жилых и легких коммерческих зданиях, хорошо работают при температуре воды выше 150°F, но не в низкотемпературных системах, таких как геотермальные тепловые насосы (см. Компоненты»).

После того, как вы выбрали котел и несколько обогревателей, вам нужна система трубопроводов, позволяющая получить максимальную отдачу от этого отопительного оборудования, как с точки зрения комфорта, так и с точки зрения эффективности. В этой статье взвешиваются плюсы и минусы четырех методов трубопроводов, которые подходят для использования с оборудованием, часто используемым в жилых и небольших коммерческих зданиях.

Цепь серии

В последовательной схеме простейшая система водяных трубопроводов, радиаторы и котел находятся на одном общем контуре.Радиаторы ближе к концу контура часто больше, чтобы компенсировать более низкую температуру воды.

В простейшей водяной распределительной системе все теплогенераторы соединены в общий контур или «контур» с источником тепла. При таком расположении температура воды постепенно снижается по мере движения от одного источника тепла к другому. Это снижение температуры необходимо учитывать при выборе и размере тепловых излучателей.

Распространенной ошибкой является определение размеров радиаторов на основе средней температуры воды в системе.При последовательном контуре вы должны выбирать радиаторы тепла в зависимости от температуры воды в их конкретных местах в трубопроводном контуре. Если вы этого не сделаете, вы услышите жалобы на перегретые помещения в начале контура трубопровода (ближайшие к источнику тепла) и некомфортно прохладные помещения в конце.

Основным преимуществом последовательного подключения является простота и дешевизна монтажа. Однако, поскольку вода проходит через все нагреватели, когда работает циркуляционный насос, вы не можете использовать клапан для регулирования тепловой мощности данного нагревателя.Если бы вы это сделали, вы бы ограничили поток через всю систему. Другими словами, недостатком последовательных цепей является невозможность независимого управления отдельными источниками тепла для обеспечения комфорта.

Как правило, последовательные контуры лучше всего подходят для высокотемпературных источников тепла, таких как оребренные плинтуса, в небольших зданиях, которые контролируются как единая зона. Их не следует использовать с источниками тепла, имеющими высокие характеристики перепада давления, такими как теплые полы и некоторые конвекторы с фанкойлами.

Однотрубные системы

Однотрубная система изолирует котел от основного контура трубы, когда котел не работает. Тройники и клапаны с термостатическим управлением отводят воду из основного контура, направляют ее через радиаторы, а затем возвращают в основную линию.

«Однотрубная система» или «система Monoflo», как ее иногда называют, представляет собой распределительную систему, в которой используются специальные тройники для отвода части горячей воды по ответвлению трубопровода.Если на ответвлении трубопровода установить ручной или автоматический регулирующий клапан, можно полностью контролировать расход воды через данный отопительный прибор. Это позволяет контролировать скорость отдачи тепла от каждого теплогенератора, не влияя на всю систему. Таким образом, однотрубные системы предлагают возможность зонального управления для каждой комнаты — функция, недоступная для последовательных цепей. В большинстве случаев обширное зонирование может быть выполнено с меньшими затратами с помощью однотрубной системы, чем с любым другим типом распределительной системы.

Поскольку выход тепла от каждого радиатора может регулироваться независимо, однотрубные системы также позволяют увеличить размер отдельных радиаторов. Эта функция может быть хорошо применена в ванной комнате, где большой нагреватель может быть установлен для быстрого нагрева комнаты перед душем или ванной, а затем снова установлен для поддержания нормальной комфортной температуры. Если бы вы сделали это с последовательной схемой, вы бы постоянно перегревали комнату.

Плинтус с ребристыми трубами, панельные радиаторы и конвекторы с фанкойлами можно комбинировать и сочетать по желанию, все они подключены как отдельные ответвления от основного распределительного контура.Каждый блок по-прежнему должен быть рассчитан в соответствии с температурой воды, поступающей из основного контура. Этот главный контур обычно проходит по периметру здания и проходит под радиаторами отопления, расположенными на наружных стенах. Такая компоновка экономит деньги, сводя к минимуму количество труб, используемых между основным контуром и нагревателями.

Оптимальным способом управления однотрубными системами является обеспечение постоянной циркуляции нагретой воды по основному контуру в течение отопительного сезона. Термостаты открываются и закрываются по мере необходимости, чтобы удовлетворить потребности в отоплении отдельных комнат. Поскольку используется постоянная циркуляция, лучше всего подключить котел к системе, как показано выше. Циркуляционный насос котла работает только при топке котла. В остальное время поток воды в основном контуре обходит котел, что снижает внецикловые тепловые потери.

Многозональные и многоконтурные системы

Многозональная система использует отдельный главный контур для каждой зоны, обеспечивая подачу воды в каждую зону примерно одинаковой температуры.Предпочтительным методом является использование небольшого циркуляционного насоса и обратного клапана на каждом контуре.

Другой метод зонирования гидравлической системы использует отдельный трубопровод для каждой зоны. Есть два способа настроить это; использование отдельного циркуляционного насоса для каждой зоны или одного циркуляционного насоса большего размера и нескольких зональных электрических клапанов. Я предпочитаю первый метод по следующим причинам:

• Насосы малой зоны потребляют меньше электроэнергии и работают только тогда, когда связанная с ними зона требует тепла.Для сравнения, один более крупный циркуляционный насос в системе с зональным клапаном должен работать всякий раз, когда одной или нескольким зонам требуется тепло.

• Когда один большой циркуляционный насос работает только с одной активной зоной, скорость потока может быть достаточно высокой, чтобы создавать раздражающие шумы потока в трубах.

• При выходе из строя циркуляционного насоса обогрев прерывается только в одной зоне. Остальные зоны работают как обычно. Отказ циркуляционного насоса в системе с зональным клапаном предотвратит подачу тепла во всю систему.

Важно отметить, что в каждой зоне мультициркуляторной системы должен быть установлен подпружиненный обратный клапан. Если обратных клапанов нет, и только одна зона требует тепла, теплая вода будет течь в обратном направлении по контурам, которые должны быть отключены. Это ограничит тепловую мощность активного контура. Это также может вызвать нежелательное поступление тепла в отопительные приборы в теплую погоду, когда котел работает только на нагрев воды для бытовых нужд.

Многозональные системы с отдельными контурами имеют еще одно преимущество: каждая зона получает воду примерно одинаковой температуры.Это может позволить уменьшить размеры тепловых излучателей по сравнению с последовательной схемой. Если тепловые излучатели подходящего размера, вы также можете эксплуатировать систему при несколько более низкой температуре, тем самым повышая ее общую эффективность.

Двухтрубные системы

Двухтрубная система подает воду к каждому радиатору по всей системе практически одинаковой температуры. Все радиаторы подключены между общей подающей и общей обратной магистралью. Двухтрубные системы чаще встречаются в коммерческих зданиях и хорошо подходят для конденсационных котлов.

Наиболее распространенный тип гидравлической системы распределения в коммерческих зданиях известен как двухтрубная или параллельная система. В этой конструкции, которую можно использовать и в бытовых системах, каждый отопительный прибор располагается в отдельной ответвленной цепи, которая подключается к общей подающей магистрали и общей обратной магистрали. Каждая ответвленная цепь работает «параллельно» с другими, что позволяет каждому нагревателю получать воду примерно одинаковой температуры. Теоретически это позволяет использовать меньшие по размеру теплоизлучатели в каждой комнате.

Предпочтительный способ подключения ответвлений к сети показан выше. Эта конструкция, называемая «системой обратного возврата», приводит к сбалансированным потокам через ответвления.

На этой диаграмме показаны типичные рабочие диапазоны различных водяных источников тепла, теплогенераторов и систем трубопроводов, хотя в нестандартных обстоятельствах иногда могут потребоваться конструкции за пределами этих диапазонов.

Поскольку в каждый нагреватель поступает вода примерно одинаковой температуры, перепад температур между подачей и обраткой котла будет меньше, чем при последовательной системе трубопроводов. Типичная параллельная система, например, может иметь перепад температуры всего около 10°F между подачей и обраткой котла. Напротив, типичная последовательная система может иметь падение температуры на 20°F и более. Меньший перепад температуры в двухтрубной системе помогает поддерживать температуру воды, возвращающейся в котел, выше точки росы уходящих газов, что предотвращает конденсацию дымовых газов.

Двухтрубные системы лучше всего подходят для использования с низкотемпературными источниками тепла, такими как тепловые насосы или конденсационные котлы.Системы теплого пола можно считать двухтрубными, поскольку каждый контур пола подключается параллельно с другими контурами на коллекторных станциях. Двухтрубные системы также позволяют легко зонировать за счет использования клапанов для регулирования потока через любой заданный источник тепла.

Защита от замерзания пожарных спринклеров – Правила и системные требования

Когда вода в спринклерной системе пожаротушения с мокрой трубой замерзает, она обычно расширяется на 10% и более. Это может вызвать закупорку трубы, а в некоторых случаях привести к растрескиванию или разрыву трубы. Чтобы предотвратить возникновение этого предотвратимого события, версия NFPA 13 2019 разрешает использование энергоэффективного электрообогрева с изолированной и защищенной от атмосферных воздействий оболочкой, чтобы спринклерная труба поддерживалась на уровне или выше требуемых 40 ° F.

Системы электрообогрева для защиты от замерзания пожарных спринклеров, которые мы проектируем и поставляем, перечислены и одобрены. Одобрено для последней версии NFPA 13, IEEE 515.1 и UL 515A для монтажа нагревательного кабеля на мокром трубопроводе пожаротушения. Выдержка из правил NFPA 2019, которая конкретно касается защиты от замерзания, приведена ниже.

NFPA 13 2019 Постановление о защите пожарных спринклеров от замерзания

16.4.1 Если какая-либо часть системы подвержена замерзанию и невозможно надежно поддерживать температуру на уровне 40°F (4°C) или выше, система должна быть установлена ​​как система сухого трубопровода или система предварительного действия

16. 4.1.1.1 Требования 16.4.1.1 не применяются, если предусмотрены альтернативные методы предотвращения замерзания в соответствии с одним из методов, описанных в 16.4.1.2–16.4.1.4.1.

16.4.1.2 Допускается защита неотапливаемых участков антифризными системами или другими системами, специально перечисленными для этой цели.

16.4.1.3 Если наземные водопроводные трубы, стояки, системные стояки или питающие магистрали проходят через открытые площадки, холодильные камеры, проходы или другие участки, подверженные воздействию температуры ниже 40°F (4°C), труба разрешается защищать от замерзания изолирующими покрытиями, морозостойкими кожухами или другими средствами поддержания минимальной температуры от 40°F до 120°F (от 4°C до 49°C)

16.4.1.4 Перечисленные системы обогрева допускаются в соответствии с 16.4.1.4.1 и 16.4.1.4.2.

16.4.1.4.1 При использовании для защиты ответвлений система обогрева должна быть специально указана для использования на ответвлениях

16. 4.1.4.2 Электрический контроль системы электрообогрева должен обеспечивать достоверное подтверждение того, что цепь находится под напряжением

16.4.1.5 Разрешается устанавливать заполненные водой трубопроводы в зонах с температурой ниже 40°F (4°C), если расчеты потерь тепла, выполненные профессиональным инженером, подтверждают, что система не замерзнет.

Полный список кодов и стандартов NFPA можно найти на сайте NFPA.org.

Дополнительные ресурсы


Основные системные требования

Системы защиты от замерзания пожарных спринклерных трубопроводов сертифицированы для использования на водопроводных трубах, заполненных грунтовыми водами, основных стояках, стояках, системных стояках, ответвлениях или других зонах, подверженных воздействию температур ниже 40°F. системы должны включать следующие ключевые элементы:

Изоляция

Системы электрообогрева должны сочетаться с теплоизоляцией, чтобы ограничить потери тепла в системе и обеспечить наиболее энергоэффективное поддержание температуры. IEEE 515.1 содержит очень четкие инструкции по требованиям к изоляции для спринклерных систем пожаротушения.

Элементы управления, которые могут обмениваться данными

IEEE 515.1 также предъявляет очень специфические требования к управлению системами защиты трубопроводов от замерзания, которые охватывают все, от контактов или типов резервного питания до постоянного подключения к источнику питания. Наиболее уникальным аспектом этого требования является его способность обеспечивать звуковые/визуальные сигналы тревоги, а также возможность связи с панелью управления пожарной сигнализацией.

Контроллер Intellitrace серии ITC-FS от Chromalox — один из немногих на рынке, который отвечает всем самым современным требованиям и прошел всестороннее тестирование стандарта UL515A.

Саморегулирующийся нагревательный кабель

Являясь одним из лидеров отрасли в производстве продуктов обогрева, Chromalox предлагает самый широкий ассортимент саморегулирующихся обогревателей. В этих приложениях используется саморегулирующийся обогрев, поскольку он эффективно саморегулирует свою тепловую мощность в зависимости от изменений температуры трубы по всей длине линии.Кабель SRF доступен в размерах 3, 5, 8 и 10 Вт/фут и на 120В или 208-277В. Это дает нам возможность разрабатывать наиболее экономичную систему для установки и эксплуатации для наших клиентов.


Позвольте нам помочь разработать систему для ваших нужд

Компания Liberty Electric Products уже более 35 лет занимается проектированием систем защиты от замерзания труб спринклерных систем. Находясь на северо-востоке, важно, чтобы эти системы были спроектированы таким образом, чтобы выдерживать суровые холодные условия во всем, от гаражей, погрузочных доков, атриумов и многих других приложений.

Пожалуйста, свяжитесь с нами напрямую, и один из наших инженеров по продажам может посетить место работы или просмотреть ваши чертежи, чтобы начать проект.

%PDF-1.7 % 545 0 объект > эндообъект внешняя ссылка 545 136 0000000016 00000 н 0000006154 00000 н 0000006349 00000 н 0000006984 00000 н 0000007477 00000 н 0000007514 00000 н 0000007626 00000 н 0000007740 00000 н 0000007997 00000 н 0000008483 00000 н 0000008599 00000 н 0000008723 00000 н 0000027692 00000 н 0000045842 00000 н 0000063762 00000 н 0000078321 00000 н 0000095807 00000 н 0000115498 00000 н 0000116035 00000 н 0000116298 00000 н 0000116880 00000 н 0000135998 00000 н 0000155192 00000 н 0000157841 00000 н 0000167334 00000 н 0000176856 00000 н 0000176983 00000 н 0000177110 00000 н 0000177237 00000 н 0000234591 00000 н 0000234630 00000 н 0000271767 00000 н 0000271806 00000 н 0000271881 00000 н 0000272176 00000 н 0000272251 00000 н 0000311768 00000 н 0000311843 00000 н 0000311913 00000 н 0000312008 00000 н 0000330174 00000 н 0000330455 00000 н 0000330880 00000 н 0000330907 00000 н 0000331381 00000 н 0000331521 00000 н 0000349820 00000 н 0000350087 00000 н 0000350597 00000 н 0000351054 00000 н 0000364422 00000 н 0000364695 00000 н 0000365114 00000 н 0000365533 00000 н 0000378806 00000 н 0000379087 00000 н 0000379490 00000 н 0000379908 00000 н 0000382717 00000 н 0000382792 00000 н 0000382819 00000 н 0000383257 00000 н 0000383397 00000 н 0000383467 00000 н 0000383557 00000 н 0000394517 00000 н 0000394804 00000 н 0000395112 00000 н 0000395139 00000 н 0000395479 00000 н 0000395624 00000 н 0000395694 00000 н 0000395784 00000 н 0000408126 00000 н 0000408422 00000 н 0000408740 00000 н 0000408767 00000 н 0000409107 00000 н 0000409258 00000 н 0000409667 00000 н 0000410076 00000 н 0000410454 00000 н 0000410850 00000 н 0000411225 00000 н 0000411627 00000 н 0000413020 00000 н 0000413095 00000 н 0000413122 00000 н 0000413511 00000 н 0000413651 00000 н 0000414117 00000 н 0000414554 00000 н 0000414915 00000 н 0000415297 00000 н 0000415652 00000 н 0000416038 00000 н 0000417353 00000 н 0000417428 00000 н 0000417455 00000 н 0000417864 00000 н 0000418009 00000 н 0000418036 00000 н 0000418447 00000 н 0000418598 00000 н 0000418625 00000 н 0000419091 00000 н 0000419231 00000 н 0000419560 00000 н 0000419936 00000 н 0000426567 00000 н 0000426843 00000 н 0000427164 00000 н 0000427528 00000 н 0000427871 00000 н 0000428240 00000 н 0000429573 00000 н 0000429648 00000 н 0000429675 00000 н 0000430061 00000 н 0000430201 00000 н 0000430590 00000 н 0000430998 00000 н 0000431392 00000 н 0000431808 00000 н 0000432217 00000 н 0000432628 00000 н 0000433765 00000 н 0000433840 00000 н 0000434259 00000 н 0000434674 00000 н 0000435076 00000 н 0000435489 00000 н 0000435885 00000 н 0000436301 00000 н 0000437307 00000 н 0000003016 00000 н трейлер ]/предыдущая 2010124>> startxref 0 %%EOF 680 0 объект >поток hZlkLŸh)-$:JԱZ:vi6Z7XF٥4IH’v. JiYNjVjTT mE7uwwΐvڴw{{\t}{|A4 T; haWW(]u/1 P1 }>﯐r89!It/%7}[email protected]~hIht+c?%n(OIËY(w_#Ί»;%| ĺaW

Сантехники Определения

Глоссарий по сантехнике: подробный список всех терминов и определений по сантехнике.

Выберите букву ниже, чтобы перейти к нужному определению:

A B C D E F G H I J K L M N O P R S T U V W Y


АБС:

(Aristocraft Bristone Styrine) Жесткая черная пластиковая труба, используемая для канализационных, вентиляционных и дренажных линий.

Клапан «А»:

Ручной запорный газовый кран.

Панель доступа:

Отверстие в стене или потолке возле светильника, обеспечивающее доступ для обслуживания водопроводной/электрической системы.

Кислота:

Вещество, увеличивающее концентрацию ионов водорода при растворении в воде. Большинство кислот растворяют обычные металлы и реагируют с основанием с образованием соли.

Кислотность:

Уровень концентрации кислоты в воде. Кислота нейтрализует щелочь или основание. Обычно его выражают в эквиваленте карбоната кальция.

Акрил:

Термопласт (активируемый при нагревании), используемый на поверхностях ванн и гидромассажных ванн.Обычно он поставляется в виде листов и имеет подложку из стекловолокна для образования водонепроницаемых душевых стен.

Адаптер:

Фитинг, который соединяет разные типы труб вместе, например: ABS (аристокрафт бристоун стирин) с чугунной трубой.

Аэратор:

Устройство, ввинчиваемое в конец излива крана, которое смешивает воздух с текущей водой и регулирует поток для уменьшения разбрызгивания. Иногда он содержит перегородку для уменьшения потока до 2,5 галлонов в минуту.

Воздушный барьер:

Воздушный барьер — это физическое разделение, которым может быть низкий вход в непрямой приемник отходов от приспособления, прибора или устройства, подключенного косвенно.

Воздушный шлюз:

Блокировка потока жидкости, в частности. на стороне всасывания насоса из-за пузырьков воздуха в линии.

Щелочи:

Водорастворимое минеральное соединение, обычно представляющее собой основание умеренной силы (в отличие от гидроксида щелочи), такое как бикарбонат и карбонатное соединение, когда оно присутствует в воде. Измерение компонентов в водопроводе, которые определяют щелочную среду. Щелочность воды является мерой ее способности нейтрализовать кислоты

Щелочность:

Измерение компонентов в водопроводе, которые определяют щелочную среду. Щелочность воды — это мера ее способности нейтрализовать кислоты, также называемая рН.

Температура окружающей среды:

Средняя температура воздуха вокруг прибора.

Угловая выпускная трубка:

Сливная трубка, меняющая направление потока воды примерно на 90 градусов.

Угловой упор:

Запорный вентиль между водопроводными трубами и краном.Его вход соединяется с водопроводной трубой в стене, а выход расположен под углом 90 градусов к крану. Обычно они используются для отключения воды в светильнике в случае аварийного ремонта, а не для ежедневного использования.

Анодный стержень:

Жертвенный стержень, установленный в водонагревателе, защищает бак от коррозии, помогая продлить срок службы бака.

Антисифон:

Устройство для предотвращения обратного потока жидкости в систему. Используется в спринклерных системах для предотвращения просачивания воды обратно в источник, который ее питает.

Обратный поток:

Обратный поток – это поток воды или других жидкостей, смесей или подсолнухов в распределительные трубы питьевой воды из любых источников, кроме предполагаемого источника.

Предохранитель обратного потока:

Устройство, предотвращающее попадание воды из одной системы обратно в какую-либо часть основной распределительной системы, обычно путем сифонирования, в частности.в систему питьевого водоснабжения. Обычно требуется для спринклерных систем, ручных душей, выдвижных кранов, кухонных распылителей и т. д.

Противодавление:

Давление, препятствующее потоку жидкости в системе трубопроводов.

Задний сифон:

Отрицательное давление, вызывающее обратный поток.

Резервная копия:

Обратный клапан:

Клапан канализационной линии, который предотвращает попадание сточных вод обратно в дом.

Шаровой обратный клапан:

Клапан, в котором шар используется для уплотнения седла, чтобы остановить поток в одном направлении.

Шаровой кран:

Наливной клапан, регулирующий подачу воды из водопровода в самотечной туалетный бачок. Он управляется поплавковым механизмом, который плавает в воде резервуара. Когда унитаз смыт, поплавок опускается и открывает шаровой кран, выпуская воду в бачок и/или чашу.Когда вода в баке восстанавливается, поплавок поднимается и перекрывает шаровой кран, когда бак наполняется.

Ключ для раковины:

Гаечный ключ с длинной рукояткой с губками, установленными на вертлюге, который позволяет губкам доставать и обрабатывать гайки для крепления смесителей к ранее установленной раковине.

Корзинчатый фильтр:

Сито в форме корзины с отверстиями и прорезью, которое вставляется в слив раковины или душа, позволяя воде вытекать, но задерживать пищу или другие предметы, прежде чем они попадут в канализацию и, возможно, засорят слив.

Биде (произносится Bid-day:)

Приспособление для личной гигиены, внешне похожее на унитаз, предназначенное для мытья половых органов и задних отделов тела. Он монтируется на полу рядом с унитазом и состоит из умывальника, крана горячей и холодной воды и распылителя.

Прокачка:

Для слива избыточного воздуха из трубы, шланга или шланга путем открытия клапана на конце или систематического удаления воздуха силой или всасыванием.

Надувной мешок:

Устройство для прочистки канализации, состоящее из резиновой камеры с фитингом для шланга на одном конце и насадкой на другом. Устройство присоединяется к водяному шлангу и вставляется в забитую водосточную трубу. Когда вода вводится, она расширяется, захватывая трубу, и выпускает пульсирующие потоки воды через сопло, заставляя воду проходить через трубу, чтобы устранить препятствие.

Котел:

Герметичный резервуар, в котором вода нагревается и превращается в пар для производства электроэнергии или горячей воды.

Филиал:

Любая часть дренажной системы, кроме основной, стояка или дымовой трубы.

Отвод:

Вентиляционное отверстие, соединяющее одно или несколько отдельных вентиляционных отверстий с вентиляционной трубой.

БТЕ (британская термальная единица):

Единица тепловой энергии, необходимая для повышения температуры 1 фунта. воды 1 градус по Фаренгейту.

Здание:

Здание – это сооружение, построенное, возведенное или построенное из составных структурных частей, предназначенное для жилья, убежища, ограждения или поддержки людей, животных или имущества любого рода.

Водосборный бассейн:

Большой подземный резервуар с решеткой наверху для сбора ливневых стоков.Он улавливает или собирает грязь и другой мусор и предотвращает их загрязнение ручьев и озер.

Центральный набор:

Смеситель для ванной комнаты с комбинированным изливом и ручками, с ручками на расстоянии 4 дюйма друг от друга, от центра к центру. Также смеситель с одной ручкой устанавливается на 4-дюймовые межцентровые отверстия для смесителя.

Выгребная яма:

Выгребная яма представляет собой облицованную выемку в земле, в которую поступают стоки из дренажной системы или ее части, сконструированная таким образом, чтобы удерживать выбрасываемые в нее органические вещества и твердые вещества, но позволяющая жидкостям просачиваться через дно и стенки.

Обратный клапан:

Тип устройства предотвращения обратного потока, устанавливаемого на участке трубопровода и позволяющего воде течь только в одном направлении.

Вентиляционный контур:

Вертикальный вентиляционный канал водопроводной дренажной системы, который проходит от двух последних ловушек на горизонтальной дренажной линии к основному вентиляционному стояку дренажной системы здания.

Цистерна:

Резервуар для хранения дождевой воды, часто подземный.

Заглушка для очистки:

Заглушка в сифоне или дренажной трубе, обеспечивающая доступ для устранения препятствия.

Шкаф:

Термин, используемый для туалета.

Шнековый шкаф:

Гибкий стержень с изогнутым концом, используемый для доступа к встроенному сифону унитаза и удаления засоров.

Угловой шкаф:

Изогнутый фитинг, устанавливаемый непосредственно под унитазом и соединяющий фланец унитаза со сливом унитаза.

Фланец шкафа:

Анкерное кольцо, которое крепится к изгибу шкафа и крепится к полу. Головки болтов унитаза, используемые для крепления унитаза, вставляются в пазы на фланце унитаза.

Кран:

Кран или клапан для регулирования расхода воды, иногда называемый шаровым краном.

Общая вентиляция:

Вертикальный вентиляционный канал системы водостока, который соединяет два или более ответвления арматуры на одном уровне.

Компрессионный фитинг:

Вид трубного или трубного соединения, при котором гайка, а затем втулка или феррула надеваются на медную или пластиковую трубку и плотно сжимаются вокруг трубки по мере затягивания гайки, образуя надежный захват и уплотнение без пайки. Также гибкий соединитель с гайкой и прокладкой, предназначенный для непосредственного присоединения к стандартной компрессионной резьбе SAE без использования втулки или наконечника.

Компрессионный клапан:

Тип клапана, который часто используется для водопроводных кранов. Он открывается или закрывается путем подъема или опускания горизонтального диска с помощью резьбового штока.

Муфта:

Крышка вентиляционной трубы, защищающая от непогоды.

ХПВХ (хлорированный поливинилхлорид):

Жесткая пластиковая труба, используемая в системах водоснабжения, где это разрешено нормами.

Водопропускная труба:

Трубообразная бетонная конструкция, проходящая под дорогой для дренажа.

Десанко Фитинг:

Тип компрессионного переходника, который соединяет трубчатые латунные фитинги с трубой из ПВХ.

Мембрана:

Гибкая мембрана в клапане, которая отклоняется вниз на жесткую часть корпуса клапана для регулирования расхода воды из линий подачи. Это исключает возможность скопления мусора внутри клапана.

Погружная трубка:

Трубка внутри водонагревателя, которая направляет холодную воду на дно бака.

Прямой ответвитель:

Зажимное устройство, позволяющее просверлить ответвление и отрезать его от основной линии.

Сливная трубка:

Выпускная трубка, соединяющая измельчитель или откачивающий насос с дренажной линией.

Место утилизации:

Ряд траншей, отводящих сточные воды из септиктенка, уложенный таким образом, чтобы поток распределялся с достаточной однородностью в естественную почву.

Наконечник посудомоечной машины:

Фланцевый переходник, соединяющий корзиночный фильтр с водосточной трубой с входом в посудомоечную машину.

Дивертор:

Клапаны, направляющие воду к различным выходам. Они используются в душевых, ваннах, биде и раковинах.

Капельница:

Патрубок, установленный в нижней точке газопровода для сбора конденсата и обеспечения возможности его удаления.

Барабанная ловушка:

Устаревший невентилируемый сливной сифон или чугунный сифон, ранее использовавшийся в канализационных линиях.

Двойной клапан:

Двойной клапан (горячий и холодный) с одним рычагом включения/выключения, используемый для ящиков стиральных машин.

ДДВ:

Аббревиатура для D дождь, W асте и V энт.

Кишечная палочка:

Общепринятая аббревиатура Escherichia Coli.Один из представителей группы кишечных палочек бактерий, указывающих на фекальное загрязнение.

Сейсмостойкий ремень:

Металлическая скоба, используемая для крепления водонагревателя к каркасу дома или фундаменту.

Эффективность:

Способность изделия использовать входную энергию, выраженная в процентах.

Сточные воды:

Септик для жидких отходов.

Колено:

Фитинг с двумя отверстиями для изменения направления линии. Также называется эллем. Он бывает под разными углами, от 22 1/2° до 90°.

Накладка:

Декоративный металлический фланец или декоративная накладка под ручкой крана, закрывающая шток крана и отверстие в приспособлении или стене.

Расширительный бак:

Резервуар, предназначенный для поглощения избыточного давления вследствие теплового расширения (например,г. закрытая система).

Падение/Поток:

Надлежащий наклон или шаг трубы для адекватного дренажа.

Внутренняя резьба Фитинг:

Фитинг, в который вставляется труба или фитинг. Фитинг, в который вставляется другой фитинг.

Отделка Сантехника:

Установка сантехнического оборудования для обеспечения работоспособности системы.

Крепление:

В сантехнике — устройства, обеспечивающие подачу воды и/или ее отвод, т.е. раковины, ванны, унитазы.

Клапан заслонки:

Часть на дне бачка унитаза, которая открывается, позволяя воде течь из бачка в чашу.

Поплавковый шар:

Плавающий шар, соединенный с шаровым краном внутри резервуара, который поднимается или опускается при изменении уровня воды в резервуаре и при необходимости приводит в действие или перекрывает шаровой кран.

Напольный фланец:

Фитинг, соединяющий унитаз со сливом в полу.

Флюшометр:

Туалетный клапан, автоматически закрывающийся после измерения определенного расхода воды.

Система резервуаров для измерения уровня воды:

Система смыва в туалете, использующая давление подаваемой воды для сжатия воды, чтобы обеспечить смыв под давлением, а не смыв под действием силы тяжести.

Флюс:

Паста, наносимая на медные трубы и фитинги перед пайкой для облегчения процесса сплавления и предотвращения окисления.

След:

Площадь пола, занимаемая водонагревателем или другим прибором.

Французский слив:

Покрытый ров, содержащий слой уложенного или рыхлого камня или другого проницаемого материала.

Газовый кран:

Запорный вентиль установлен на магистральный газопровод и прибор.

Газовый контроль:

Устройство для регулирования давления газа в водонагревателе.

Ворота:

Устройство, регулирующее поток в канале, трубе или туннеле.

Переключатель ворот:

Выдвижной рычаг на смесителе для ванны, который активирует переключающий клапан.

Самотечной туалет:

Унитаз, в котором для эффективного смыва унитаза используется естественное нисходящее давление воды в туалетном бачке.

Серая вода:

Сточные воды из раковин, душевых и ванн, но не из туалетов.

Горизонтальное ответвление:

Боковые дренажные трубы, идущие от сантехнических приборов к стогу отходов в здании или в почве.

Горизонтальный ход:

Расстояние по горизонтали между точкой входа жидкости в трубу и точкой выхода жидкости.

Наконечник шланга:

Наружный кран, также используемый для подачи воды в стиральные машины.

Домашняя ловушка:

U-образный фитинг с двумя соседними очистными заглушками, видимыми на уровне пола, если основной слив проходит под полом.

Без втулки (без втулки):

Чугунная дренажная труба с неопреновыми прокладками и хомутами.

Гидроник:

Система принудительного горячего водоснабжения.

И.Д.:

Аббревиатура внутреннего диаметра. Все трубы имеют размер в соответствии с их внутренним диаметром.

Косвенные отходы:

Канализационная труба, используемая для отвода бытовых сточных вод путем их сброса в сантехнику, например, в слив в полу.

Проточный водонагреватель:

Тип водонагревателя, который нагревает воду, протекающую через змеевик теплообменника.

Самолет:

Отверстие или другой элемент унитаза, предназначенный для быстрого направления воды в сифон для запуска сифона.

Болты Johnni:

Болты для унитаза, используемые для крепления унитазов к фланцу унитаза.

Кафер Фитинг:

Чугунный фитинг для дренажной трубы с резьбовой втулкой, используемый для крепления к существующим чугунным трубопроводам.

Выбивная заглушка:

Тестовая заглушка из ПВХ.

Унитаз (Lav):
Стационарная чаша или тазик с проточной водой и сливом для умывания. Также упоминается как туалет или ванная комната.

Поле выщелачивания:

Участок пористого грунта, через который проходят линии промывки септика, сливающие очищенные отходы.Вверх

[М]

Магистраль:
Основная артерия подачи водопроводной или дренажной системы, в которой соединяются все ответвления. В случае стоков, известных как Main Vent.
Наружная резьба:
Резьба снаружи труб и фитингов.

Ковкий Фитинги:
Фитинги из мягкого и податливого металла.

Коллектор:
Фитинг, соединяющий несколько ответвлений с магистралью; служит точкой раздачи.Вверх

[Н]

Ниппель:
Короткий отрезок трубы, устанавливаемый между муфтами или другими фитингами.

Соединитель без втулки:
Соединитель для железной трубы без втулки, состоящий из резиновой втулки и ленты из нержавеющей стали, закрепленной хомутами. Вариант, неопреновый рукав с двумя регулируемыми стальными лентами, используется для соединения разнородных материалов, например, при соединении новой пластиковой трубы с существующей чугунной водосточной трубой.Вверх

[О]

Н. Д.:
Сокращение для  O снаружи  D диаметр.

Уплотнительное кольцо:
Круглая резиновая шайба, используемая для создания водонепроницаемого уплотнения, в основном вокруг штоков клапанов.

Oakum:
Пеньковая веревка свободного плетения, обработанная маслом или другим гидроизоляционным средством; он используется для герметизации соединений в раструбных и раструбных трубах и фитингах.Вверх

[П]

Упаковка:
Волокнистый материал, используемый в смесителях для предотвращения протечек.

Уплотнительная гайка:
Гайка, которая удерживает шток крана в нужном положении и удерживает уплотнительный материал.

ПБ (полибутилен):
Гибкие пластиковые трубки, используемые в системах водоснабжения, где это разрешено нормами.

Час пик Спрос:
Время, когда требуется наибольшая потребность в горячей воде.

pH:
Потенциальный водород, концентрация ионов водорода в воде для обозначения кислотности или щелочности, измеряемая по шкале от 0 до 14. Ниже 7 обозначает кислотность; выше 7 обозначает щелочность.

Pipe Dope:
Сленговое обозначение соединения труб. Вещество, наносимое на резьбовые соединения для создания водонепроницаемого уплотнения.

Шаг:
Наклон дренажной трубы вниз в направлении потока воды.

Отвес:
Точно вертикально. Также проверить или сделать вертикальным. Также для выполнения сантехнических работ.

Сантехническая замазка:
Податливая, популярная замазка, используемая для герметизации стыков между элементами водостока и поверхностями арматуры.

Сантехническое дерево:
Сборный комплект дренажных, вентиляционных и подающих линий.

Плунжер:
Инструмент, обычно с резиновой головкой, используемый для создания всасывания в дренажной линии или туалете, чтобы протолкнуть засор через линию.

Выдвижной слив:
Тип комплекта сливов для унитаза и ванны. Когда подъемный стержень унитаза или рычаг переливной пластины ванны поднимается, выдвижной слив закрывается, поэтому в унитазе или ванне остается вода.

Порт:
Отверстие в головке горелки, через которое для розжига подается газ или газовоздушная смесь.

Объемный насос:
Называется насосом PD.Шестерня, скользящая лопасть, прогрессивная полость, кулачок и т. д. Производительность определяется скоростью насоса. Максимальный напор определяется доступной мощностью и прочностью корпуса.

Клапан выравнивания давления:
Смесительный клапан для душа, который автоматически поддерживает баланс между поступающей горячей и холодной водой, мгновенно регулируя колебания давления. В результате температура остается постоянной, хотя давление на выходе может падать. Также известен как клапан против ожогов.

Напорный бак:
Устройство для откачки воды из колодца.

Напорная трубка:
Трубка, используемая для подачи жидкостей под давлением или при повышенных температурах или в обоих случаях, и изготовленная с более строгими допусками, чем трубы.

ПВХ (поливинилхлорид):
Жесткая пластиковая труба белого или кремового цвета, используемая в безнапорных системах, таких как дренажные, канализационные и вентиляционные системы.Вверх

[Р]

Номинальный объем хранения:
Количество воды, хранящейся в баке.

Развертка:
Шлифовальный инструмент, используемый для выравнивания или удаления заусенцев с седел клапанов в смесителях, чтобы шток клапана подходил должным образом.

Регенерационная способность:
Количество воды в галлонах в час, поднимаемое на 100 градусов по Фаренгейту при заданном тепловом КПД и БТЕ в час.

Переходник:
Фитинг, соединяющий трубы разных размеров.

Система обратной циркуляции:
Темперированная вода из точки использования или рядом с ней, которая устраняет потери горячей воды, используемой для длинных пробегов, и увеличивает емкость системы.

Revent:
Труба, установленная специально для вентиляции сифона приспособления. Соединяется с вентиляционной системой над светильником.

Унитаз с обратным сифоном:
Уборный унитаз с сифонным сифоном в задней части чаши, встроенным промывочным ободом и форсункой.

Жесткая труба:
Труба предназначена для передачи нагрузки обратной засыпки на фундамент под трубой. Жесткая труба должна опираться на нижнюю часть трубы.

Отверстия в ободе:
Ряд небольших отверстий в нижней части обода унитаза по окружности чаши.Поступающая вода стекает в чашу через эти отверстия, создавая эффект ополаскивания или омывания всей внутренней поверхности чаши.

Стояк:
Вертикальная металлическая или пластиковая трубка или узел, соединяющий кран с запорным клапаном подачи воды. Обычно из меди. Металлические гибкие стояки гофрированы для облегчения изгиба. Также линия снабжения, которая поднимается от одного этажа к другому.

Обшивка крыши:
Листовой металл, установленный в любом изломе линии крыши из гонта для предотвращения утечек.Также вокруг канализационных люков, дымоходов.

Черновая обработка:
Установка дренажных, сливных, вентиляционных и подводящих линий в конструкции к предлагаемому местоположению каждого приспособления.

Предварительные размеры:
Расстояние от готовой стены или пола до центра сливного или подводящего отверстия или монтажных отверстий на сантехническом приборе.

Участок:
Полная или второстепенная секция трубы, которая проходит от подачи к арматуре или от слива к дымовой трубе.Вверх

[С]

Седельный клапан:
Клапан, установленный на трубе с помощью зажимного устройства или фитинга, который врезается в боковую часть трубы, используемый для быстрого подключения к существующей линии для обеспечения подачи воды для устройство спроса.

Санитарный фитинг:
Фитинг, соединяющий различные трубы в дренажной, канализационной и вентиляционной системе; предназначен для пропускания твердого материала без засорения.

Санитарная канализация:
Домашняя канализация, которая отводит сточные воды из дома в канализационную систему или септик.

Раковина с автоматическим подогревом:
Раковина без металлического кольца со встроенной кромкой из того же материала, которая поддерживает ее в столешнице.

Служебный вход:
Труба, соединяющая водопровод водоканала с водомером.

Настройка:
Вертикальное расстояние насосов в футах от верха колодца до верха насоса.

Кожух:
Подходящий по цвету элемент под настенным унитазом, закрывающий сливное отверстие в эстетических целях.

Сифонно-вихревой туалет:
Унитаз с сифоном в задней части чаши, встроенным смывным краем и системой подачи воды со струей или без нее, которая не подается непосредственно в сифон .

Муфта:
Труба, пропущенная через стену с целью пропуска через нее другой трубы.

Скользящее соединение:
Соединение с компрессионными фитингами.

Стог грунта:
Самая большая вертикальная дренажная линия, к которой присоединяются все ответвления канализационных линий. По этой линии отходы поступают в канализационную линию.

Припой:
Металлический сплав, расплавляемый для создания сплава между металлическими частями. Также акт вплавления припоя в соединение.

Патрубок:
Резьбовое отверстие на баке водонагревателя.Также инструмент для копания, имеющий характеристики тени и долота.

Стопка:
Вертикальная магистраль в дренажной, сливной и вентиляционной системе, продолжающая один или несколько этажей.

Стояк:
Открытая вертикальная труба, куда поступает вода из стиральной машины. Также вертикальный трубопровод, подающий воду в спринклерную систему пожаротушения; также большая вертикальная труба, в которую закачивается вода для создания нужного давления; высокая вертикальная труба или резервуар, служащий для обеспечения равномерного давления в системе водоснабжения.

Статический подъем:
Расстояние по вертикали между уровнями исходной и напорной воды в насосной установке.

Запорный вентиль:
Запорный вентиль под раковины и унитазы. Позволяет отключить подачу воды к одному прибору, не влияя на подачу воды к другим приборам.

Прямой крест:
Фитинг, соединяющий четыре трубы одинакового диаметра.Вверх

[Т]

Клапан T & P:
Клапан ограничения температуры и давления. Предохранительное устройство, используемое для удаления избыточного давления или тепла из резервуара.

Наконечник:
Часть трубы, которая проходит между выпускным отверстием приспособления и ловушкой.

Выхлопная труба:
Труба, добавляемая под струйный узел, при применении в слабой скважине.

Бачок:
Резервуар для промывочной воды.В обычном унитазе шаровой кран, сливной клапан и рычаг отключения устанавливаются в бачке. Крышка бака закрывает верхнее отверстие бака.

Крестовина бака:
Двойной тройник, устанавливаемый между насосом для неглубокой скважины и резервуаром-дозатором, со встроенным клапаном и фитингами манометра, а также с выпускным отверстием для предохранительного клапана.

Тройник:
Чугунный тройник с входным патрубком с внутренней резьбой.

Тройник:
Т-образный фитинг с тремя отверстиями для ответвлений.

Термопара:
Небольшой электрический генератор. Поток электронов между горячим спаем с температурой 1200 градусов по Фаренгейту и холодным спаем с температурой 600 градусов по Фаренгейту создает милливольтаж.

Термостатический клапан:
Смесительный клапан для душа с балансировкой давления и автоматическим регулированием температуры. Когда на входе воды возникают колебания температуры или давления, термопривод регулирует соотношение горячей и холодной воды, чтобы поддерживать первоначальную настройку температуры.

Сифон:
Изогнутая часть дренажной линии, препятствующая попаданию канализационных запахов в атмосферу. Все светильники, имеющие сливы, должны иметь установленный сифон «P». Унитаз — единственный сантехнический прибор с сифоном типа «S».

Рукав ловушки:
Отводная часть дренажной ловушки.

Ниппель ловушки:
U-образный изгиб дренажной ловушки.

Грунтовка ловушки:
Небольшая линия подачи, соединяющая линию холодной воды непосредственно с дренажной ловушкой, которая выпускает небольшое количество воды в ловушку, если она работает всухую, для поддержания гидрозатвора.

Уплотнение сифона:
Высота воды в унитазе «в покое». Он обеспечивает гидрозатвор, препятствующий проникновению канализационных газов в дом. Он измеряется от вершины плотины до входа в трап. Также называется глубокой печатью.

Сифон:
Канал в унитазе, соединяющий чашу с выпускным отверстием. Именно здесь происходит действие сифона. Ловушка измеряется с точки зрения шара наибольшего диаметра, который может пройти через нее. Вверх

[У]

Uni-flex:
Цельная комбинация упора и стояка. Разовая поставка.

Соединение:
Фитинг из трех частей, который соединяет две секции трубы, но позволяет их разъединить, не разрезая трубу. Используется в основном со стальной трубой; никогда в системе DWV.

Полезный запас:
Процент горячей воды, которую можно набрать из резервуара до того, как температура упадет до точки, при которой она перестанет считаться горячей.Вверх

[В]

Вакуумный выключатель:
Противосифонное устройство, предотвращающее обратный поток загрязненной воды в систему водоснабжения.



Восстановление поверхности изношенного седла клапана с помощью специального инструмента. Останавливает утечки, обеспечивая гладкую уплотняющую поверхность. Применяется только к старым кранам с компрессией.

Седло клапана:
Неподвижная часть клапана.Поток воды прекращается, когда подвижная часть клапана соприкасается с седлом клапана.

Вентиляционное отверстие:
Трубка, которая пропускает воздух в дренажную систему, чтобы сбалансировать давление воздуха, предотвращая слив воды из сифонов.

Вентиляционный коллектор:
Вентиляционная труба, к которой присоединяются несколько вентиляционных отверстий. Вентиляционная труба ведет к вентиляционной трубе и выходит из здания.

Вентиляционная труба:
Верхняя часть грунтовой трубы над самой верхней арматурой, через которую выходят газы и запахи.

Вентиляционная система:
Вентиляционная труба представляет собой трубу или трубы, установленные для обеспечения потока или воздуха в дренажную систему или из нее для обеспечения циркуляции воздуха внутри такой системы для защиты уплотнений ловушки от сифонирования и обратного давления .

Вентури:
Короткая трубка с коническим сужением посередине, вызывающая увеличение скорости потока жидкости и соответствующее снижение давления жидкости и используемая для создания всасывания в вакуумный насос.

Вязкость:
Сопротивление жидкости течению из-за внутренних сил и трения между молекулами, которое увеличивается при понижении температуры.

Стекловидное тело Китай:
Керамические материалы, обожженные при высокой температуре с образованием непористого тела с открытыми поверхностями, покрытыми керамической глазурью, сплавленной с телом. Это используется для формирования сантехники, такой как унитазы, биде и туалеты.Вверх

[Вт]

Туалет для смыва:
Туалет с сифонным сифоном в передней части чаши и встроенным смывным краем.

Сливной рукав:
Удлинительная труба для слива, обычно для удлинения слива раковины в стену.

Слив и перелив:
Слив для ванны. Выпускной патрубок в верхней части удаляет переливающуюся воду во время наполнения бака, а слив в нижней части удаляет сточные воды при опорожнении бака.Топ

Водопровод здания сверху вниз

Как провести водопровод здания сверху вниз! Один из новых способов реализации стояка воды в здании – сверху вниз. Вот почему мы собираемся поговорить о сборке сантехники в оставшейся части этой статьи. Присоединяйтесь к нам, чтобы получить советов по прокладке водопровода сверху вниз.

1- Как проложить водопровод сверху вниз:

Этот метод прокладки водопровода , как уже упоминалось, является новым методом водопровода в строительстве .Таким образом, после направления воды на счетчик, мы направляем водоразборный стояк прямо и без остановки по разным этажам здания на верх крыши здания.

Так же, после того, как водоразборный стояк дойдет до верха кровли, возвращаем трубу на низ с помощью П-образных соединений. В итоге, в отличие от способа разводки строительной воды снизу вверх, в этот раз мы делим магистральную трубу сверху вниз на необходимое количество этажей в здании.

2- Как осуществляется разводка водопровода внутри здания методом прокладки водопровода сверху вниз?

Способ подачи воды внутри здания сверху вниз подобен водопроводу в здании снизу вверх. Также внутри здания, в соответствии со строительным планом, типом материалов и вкусами людей, может быть использован любой способ водопровода.

Как известно, разводка строительного водопровода внутри здания может применяться в разветвленной и коллекторной формах.В водопроводе здания сверху вниз стояк может быть вставлен в коллектор над крышей после спуска. В результате после ввода водопровода в каждый агрегат можно использовать коллекторный метод.

Наши лучшие сантехнические услуги 24/7 готовы :

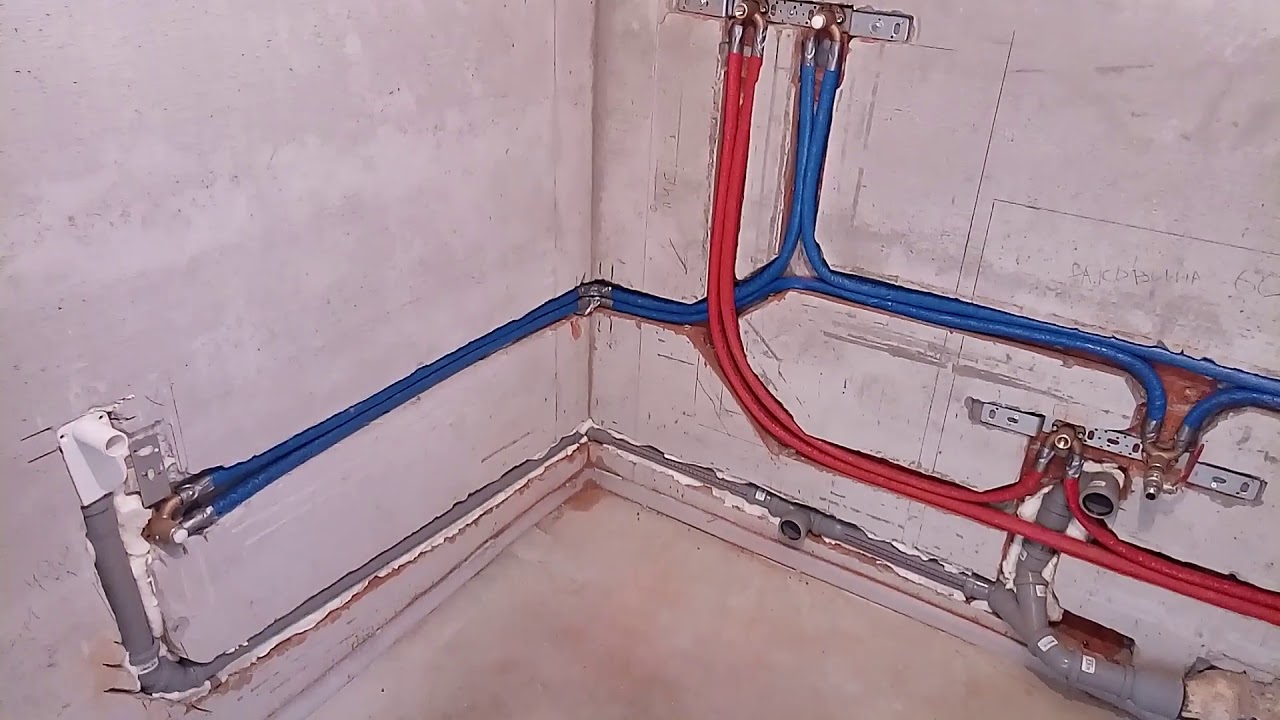

Трубы холодной и горячей воды также ответвляются от одного стояка. Поэтому после ввода трубы стояка в каждый этаж можно сначала вставить трубу в коллектор. Затем его расширили, чтобы удовлетворить потребность в горячей и холодной воде.

Водопровод внутри здания, начиная с этой части, выполнен со вкусом. Таким образом, вы можете подключить их к коллектору для трубопроводов внутри здания. Затем, после подсоединения труб к коллектору, он выполнил их через внутреннюю разводку строительной воды. Вы также можете сделать это как встроенную сантехнику пола и стен или как сантехнику горячей и холодной воды под крышей.

При использовании метода разветвления при прокладке водопровода сверху вниз. Вы можете направлять трубу вместе с каждым блоком после того, как ответвление основной трубы входит на каждый этаж.В результате горячая и холодная вода для каждой зоны подается параллельно в каждой зоне.

В этом способе внутренний водопровод в здании может быть выполнен в виде поверхностного или встроенного трубопровода.

3- Важные и необходимые моменты при реализации водопровода здания сверху вниз:

Необходимо использовать водяной насос на первом этаже при низком городском напоре воды, поступающей в здание, для увеличения мощности и давление воды для движения по трубе.

Если давление воды в вашем районе высокое, вы можете установить на крыше резервуар для хранения воды в дополнение к хранению воды, увеличить мощность и скорость воды в водопроводных трубах здания до высокой степени. Таким образом, вам больше не нужно использовать водяной насос в нижней части здания.

Используйте водостойкий и высококачественный стояк, чтобы он не протекал и не оседал в течение длительного времени. Мы также рекомендуем использовать стояк на полимерной основе.

Важным моментом при подаче воды в здание является диаметр трубы.Таким образом, по мере продвижения от счетчика к точкам потребления диаметр водопроводной трубы должен меняться от большого к меньшему.

4- Преимущество прокладки водопровода сверху вниз по сравнению с прокладкой водопровода снизу вверх:

Одним из самых больших преимуществ прокладки водопровода сверху вниз является возможность доступа к воде под высоким давлением по сравнению с водопроводная вода снизу вверх. Объясняя, что при водопроводе снизу вверх можно уменьшить напор воды на верхних этажах за счет силы тяжести.

Гравитация поглощает скорость и силу движения воды в трубах. Однако в сантехнике водяная ветвь здания разветвляется вверх и вниз по мере того, как вода сверху разделяется между этажами! поэтому гравитация действует как помощник для перемещения воды в трубах.

Возможность прокладки водопровода водяного охладителя благодаря наличию стояка на крыше
Возможность установки бытового водяного насоса на крыше:

Одним из ограничений установки бытового водяного насоса на крыше является то, что вода стояк в здании восходящего типа.Поэтому водопроводные работы после установки насоса на крыше будут очень трудными и сложными.

Еще одним недостатком нисходящего стояка является то, что на крыше можно легко установить домашний водяной насос. Также вода будет быстро перекачиваться насосом сверху вниз. Мы предлагаем сантехнику london ilford с креплением Airlock in Pipes.

Как разместить стояки:

  • Во-первых, Razors обычно располагаются посередине внутренних стен здания.
  • больше чем, Стояки должны быть защищены от любых других стояков для каждой части.
  • Важнейшей защитой стояков водопровода и канализации следует считать предотвращение слияния воды и стоков в здании.
  • Еще одной важной защитой является водо- и электростояк. Они должны использоваться полностью отдельно и быть закрытыми в здании. Отсутствует риск поражения жильцов электрическим током в случае протечки и прорыва стояка воды.
  • Согласно некоторым строительным нормам и правилам, стояки не следует использовать в таких местах, как шахты лифтов и электрощитовые зданий.
  • Еще одним важным фактором при размещении стояков является учет соответствующего уклона труб стояков.
  • Водонапорные стояки, так как они должны перемещать объем воды и канализационных стоков, должны быть установлены вдоль здания с соответствующим наклоном, чтобы скорость передачи жидкости не была высокой или низкой.

Конечные точки

Наша последняя рекомендация для вас: даже если все условия благоприятны с точки зрения мощности и скорости воды, а также высоты здания, все же рассмотрите резервуар для хранения воды на крыше.

Поднявшись по стояку, вода сначала поступает в водосборник наверху кровли, а затем течет сверху вниз между этажами.
Устанавливаем водохранилище наверху крыши.
Стоимость установки резервуара или источника воды на крыше несоизмерима с комфортом жителей здания.
Подробнее об установке источника воды вы можете узнать в статье об установке и подключении источника воды дома и на крыше.

Как объяснялось, монтаж сантехники сверху донизу,

, в дополнение к специализации,

должен выполняться опытными людьми для обеспечения всей необходимой поддержки,

, такой как водяной насос и резервуар для хранения воды,

до Давление водопроводной воды внутри здания.

Балансировка паровой системы для существующих многоквартирных домов

Воздух заполняет трубы и радиаторы по окончании парового цикла. Когда котел снова запускается, расширяющийся пар должен вытеснить воздух, чтобы пар мог достичь радиаторов. Продувка воздухом является одной из центральных задач при балансировке паровой системы. Воздух в основном трубопроводе и стояке блокирует прохождение пара, а неправильная вентиляция задерживает его на месте. Это явление получило название «связывание воздуха». Чем дальше находится квартира от котла, тем больше времени уходит воздух из приточных труб и тем дольше задерживается подача пара.В наиболее удаленных от котла местах здания (верхние этажи, определенные линии квартир) связывание воздуха может привести к недогреву. О нарушении баланса свидетельствуют жалобы на локальные недогревающие и перегретые участки и/или открытые окна вблизи котла в отопительный сезон. Владельцы зданий, как правило, обязаны обеспечить минимальное количество тепла для многоквартирных домов. Это может регулироваться одним или несколькими законами или кодексами.

В случае несбалансированных паровых систем владельцы часто вынуждены перегревать большую часть здания, чтобы обеспечить достаточное количество тепла для нескольких недогреваемых зон.После балансировки распределения пара владельцы смогут соблюдать минимальные нормы тепла без перегрева.

Большинство паровых систем имеют слишком маленькие вентиляционные отверстия; во многих системах полностью отсутствуют вентиляционные отверстия. Решением является установка вентиляционных отверстий очень высокой пропускной способности на концах магистралей и в верхней части стояков. Этот подход был предложен Фрэнком Герети в книге «Однотрубное паровое отопление: Евангелие сухого пара» в 1986 году.

Обвязка

Air — пример наследия угля. Угольные пожары разгорались медленно и горели весь день, поэтому системы были установлены с медленными вентиляционными отверстиями малой мощности, поскольку постепенного выпуска воздуха при запуске было достаточно. И наоборот, системы, работающие на нефти и газе, с самого начала работают на полную мощность и периодически включаются и выключаются в течение дня. Воздух необходимо выпускать быстро и многократно, поэтому необходимо установить большие вентиляционные отверстия вместо первоначальных маленьких.

Основная вентиляция необходима для устранения привязки воздуха, но реализация главной вентиляции без управления котлом может быть проблематичной. Если котел подходящего размера и правильно управляется, то новые, более крупные вентиляционные отверстия будут бесшумными, потому что они меньше ограничивают поток воздуха. Вентиляционные отверстия могут быть невыносимо громкими, когда котел слишком велик или плохо управляется, и вентиляционные отверстия могут даже разбрызгивать воду, если котел производит влажный пар.

Многие отопительные фирмы предпочитают работать исключительно на самом котле. Но котел — это только часть системы отопления, и с такой узкой направленностью невозможно добиться существенной экономии.Определить необходимый объем работ означает покинуть котельную и обратиться к системе парораспределения.

Как оценить систему распределения пара

1. Перейти на крышу

Сначала идите на крышу. Это позволяет легко увидеть форму и планировку здания, что поможет вам найти паровую магистраль.

Здание П-образной формы? Н-образный? Сделайте простой набросок контура здания. (Если управляющий зданием может предоставить план этажа, не стесняйтесь использовать его. )  На этом плане покажите, где находятся дымоход, переборка лифта и вентиляционные трубы. Эти компоненты здания спускаются прямо в подвал, поэтому их отображение на чертеже облегчит ориентацию, когда в подвале прослеживается сеть.

2. Осмотрите апартаменты на верхнем этаже

Посетив крышу, зайдите в апартаменты на двух верхних этажах. Проверьте несколько вещей:

  • Открыты ли все стояки или только стояки прямого нагрева (голые трубы в ванных комнатах и ​​кухнях, как показано на рис. 1)?
  • Если стояки открыты (как показано на рис. 2), все ли они имеют вентиляционные отверстия? Или только стояки прямого нагрева имеют вентиляционные отверстия?
  • Какие у них вентиляционные отверстия, быстрые или медленные? Если вы сомневаетесь, данные производителя могут помочь определить это, но в целом, чем больше отверстие, тем быстрее вентиляция.
  • Есть ли из них следы утечки воды?
Рис. 1.  Радиаторы прямого нагрева представляют собой оголенные трубы, которые обогревают пространство, в котором они находятся, без подключенных радиаторов. (Источник: Steven Winter Associates, Inc.)



Рис. 2.  Открытый стояк, показанный здесь, также питает радиатор. Короткая труба проходит под полом к ​​ручному клапану. (Источник: Steven Winter Associates, Inc.)



Рисунок 3.  Некоторые радиаторы находятся за крышками, поэтому крышку необходимо снять, чтобы найти вентиляционное отверстие.(Источник: Steven Winter Associates, Inc.)



3. Прогулка по подвалу

После посещения квартир на верхних этажах идите в подвал. Проследите паровую магистраль, начиная от котельной и заканчивая каждой магистралью. Нарисуйте сеть на наброске контура здания, который вы начали, находясь на крыше. Вы можете использовать красную ручку для линий снабжения и синюю ручку для любых возвратов (рис. 4).

Рисунок 4.  На этом эскизе паропровода в подвале котел и дымоход показаны в центре справа, паропроводы обозначены красными линиями, а стояки — красными точками. (Источник: Steven Winter Associates, Inc.)



4. Определите расположение вентиляционных отверстий основной линии

Вентиляция основной линии должна быть обильной, но не обязательно точной. Цель состоит в том, чтобы разместить группы быстрых вентиляционных отверстий рядом с концами самой большой магистрали. В шестиквартирном доме с единственным паропроводом, идущим по середине подвала, единственное необходимое вентиляционное отверстие будет в конце этого единственного паропровода. В больших зданиях обычно требуется вентиляция сети в трех-пяти местах.

Вот несколько советов, где и где , а не размещать основные вентиляционные отверстия:

  • Обратите особое внимание на плохо отапливаемые участки здания и обязательно проветривайте их.
  • Не беспокойтесь о небольших ответвлениях.
  • Лучше не устанавливать вентиляционные отверстия на концах длинных сухих возвратов. Вместо этого поставьте вентиляционные отверстия рядом с последним отводом от питающей магистрали.
  • НЕ устанавливайте вентиляционные отверстия в электрических помещениях. Выполните подключение в соседней комнате или проложите подключение через стену.

Детали трубопровода для магистральных вентиляционных отверстий

Типы соединений

Вентиляционные соединения могут быть выполнены путем врезания фитингов, приварки на приварных муфтах или путем сверления и нарезания резьбы. Из трех методов сверление и нарезание резьбы часто являются наиболее рентабельными. Он недоиспользуется большинством сантехников. Опыт показал, что при обычном давлении пара существует небольшая опасность протекания отводов.

Лучшие места для подключения магистральных вентиляционных отверстий

Вентиляционные клапаны не нужно устанавливать непосредственно на паропровод.Они могут быть установлены на ответвлениях, которые соединяются в конце магистрали. Их также можно установить на капельные трубы диаметром 1¼” и больше, как показано на рис. 5.

Рисунок 5.  Дерево основных вентиляционных отверстий установлено поверх капельного трубопровода. (Источник: Steven Winter Associates, Inc.)



Вентиляционные клапаны

можно установить даже по бокам капельниц, как показано на рис. 6.

Рисунок 6.  Главный вентиляционный клапан установлен сбоку от капельницы. (Источник: Steven Winter Associates, Inc.)



Но НЕ устанавливайте вентиляционные отверстия поверх капельницы, как показано на рис. 7, иначе они будут разъедены каплями воды.

Рисунок 7.  Не устанавливайте основной вентиляционный клапан поверх капельницы, где вероятно разбрызгивание воды, что может привести к повреждению вентиляционного отверстия. (Источник: Steven Winter Associates, Inc.)



Общие принципы трубопроводов магистральных вентиляционных отверстий

  • При детализации вентиляционных соединений цель состоит в том, чтобы предотвратить разбрызгивание. Вода не должна попадать в вентиляционные отверстия, а вентиляционные отверстия должны дренироваться.
  • Сохранение полного размера трубопровода прямо до вентиляционных отверстий помогает; так же как установка вентиляционных отверстий как можно выше на основной линии.
  • Избегайте добавления горизонтального трубопровода. Оторвите верхнюю часть паровой трубы, если это возможно; в противном случае отрывайтесь под углом 45° над горизонталью.
  • Вода может выплескиваться из колен, поэтому по возможности устанавливайте вентиляционные соединения на расстоянии не менее 18 дюймов от ближайшего колена.
  • При объединении вентиляционных отверстий общий трубопровод должен быть не менее ¾”.
  • При установке на капельную трубу выполните соединение в верхней части стойки сбоку, используя закрытый ниппель, а затем поднимите трубу как можно выше.

Размер вентиляционного отверстия основной линии

Чем больше сеть, тем больше вентиляционных отверстий нужно. На приведенной ниже диаграмме показано, сколько вентиляционных отверстий необходимо установить в зависимости от общего объема вентилируемой паровой магистрали. (Примечание: можно использовать разные модели вентиляционных отверстий после настройки на разные скорости вентиляции.)

Большая сеть обычно делится на несколько меньших. Вентиляционные отверстия идут на концах меньших магистралей, но их должно быть достаточно, чтобы также выпускать весь воздух в большой общий трубопровод.Расчеты не должны быть точными, достаточно щедрыми. Главные вентиляционные отверстия не могут быть слишком большими.

Таблица 1.  Количество вентиляционных отверстий, необходимых для каждых 100 футов трубы.



Вентиляция стояка

  • Практически в любом здании от трех этажей и выше должны быть предусмотрены вентиляционные стояки. Их можно пропустить в зданиях без вертикального дисбаланса, но это редкость.
  • В системах с нисходящей подачей вентиляционные отверстия стояка проходят в подвале, но опять же такие системы встречаются редко.
  • Вентиляция стояка сложнее, чем вентиляция основной линии.Мало того, что работа должна выполняться в занятых помещениях, так еще и стояков намного больше, чем паровых магистралей.
  • Если стояки открыты, лучший способ добавить вентиляционное отверстие — это просверлить стояк и врезать его. Делайте это возле потолка, на полу чуть ниже верхнего этажа (если стояки не проходят через верхний этаж, что случается редко).
  • Вентиляционных отверстий, сравнимых с Gorton #D или #1, достаточно для систем до шести этажей. В более высоких зданиях следует использовать вентиляционные отверстия, сопоставимые с Gorton #2.На рисунках 8 и 9 показано, как они могут быть подключены.
Рис. 8.  Деталь трубопровода вентиляционного стояка Gorton #2 для системы парового отопления. (Источник: Steven Winter Associates, Inc.)



Рисунок 9.  Деталь трубопровода для вентиляционного стояка Gorton D для системы парового отопления. (Источник: Steven Winter Associates, Inc. )



Работа значительно усложняется, когда стояки заглублены в стены. Если напольные обогреватели закрыты, иногда целесообразно просверлить и врезать врезной патрубок сразу под ручным клапаном, как показано на рисунке 10.

Рис. 10.  Вентиляционный стояк установлен на патрубке под ручным клапаном.



Если ни один из этих вариантов не является жизнеспособным или доступным по цене, единственным реальным вариантом может быть размещение быстрых вентиляционных отверстий, таких как рекомендованные выше, непосредственно на радиаторах верхнего этажа.

Вентиляционные отверстия радиатора

Вентиляционные отверстия радиатора должны быть медленными моделями, такими как Hoffman 40s или 41s. Это поможет сбалансировать систему и предотвратить перегрев. При медленных дефлекторах на радиаторах пар сначала будет поступать к быстрым дефлекторам на концах магистралей и стояков и только потом начнет заполнять радиаторы.Цель состоит в том, чтобы все радиаторы в здании начали наполняться паром примерно в одно и то же время, независимо от того, насколько далеко они находятся от котла. Это обеспечивает гораздо более равномерный нагрев. Таким образом, маленькие вентиляционные отверстия радиатора сочетаются с большими главными вентиляционными отверстиями, чтобы сбалансировать распределение пара; см. рис. 11 для упрощенной схемы.

Рисунок 11.  Упрощенная схема однотрубной паровой системы, показывающая магистраль и стояки с быстрым сбросом и радиаторы с медленным сбросом. (Источник: Steven Winter Associates, Inc.)



Расположение вентиляционного отверстия радиатора

Убедитесь, что вентиляционные отверстия нагревателей установлены низко, обычно примерно на треть высоты от дна (см. рис. 12 и 13). Это позволяет большему количеству пара заполнить радиатор до того, как вентиляционное отверстие закроется.

Рисунок 12.  Вентиляционное отверстие, установленное низко на радиаторе, позволит большему количеству пара попасть в радиатор, прежде чем он закроется. (Источник: Steven Winter Associates, Inc. )



Рисунок 13.  Вентиляционное отверстие, установленное высоко на радиаторе, быстро закрывается и ограничивает тепловую мощность радиатора.(Источник: Steven Winter Associates, Inc.)



Сухой пар

Сухой пар, т. е. пар, содержащий небольшое количество увлеченных капель воды, необходим для всех паровых систем и является важной частью успешной балансировки пара. Если котел производит влажный пар, вода может просочиться из главных вентиляционных отверстий и нанести ущерб имуществу. Вода также может скапливаться на концах паровых магистралей и блокировать доступ пара к определенным линиям или помещениям.

Существует четыре недорогих меры, которые могут улучшить качество пара:

Ограничение высокого пожара

Чем быстрее пар выходит из котла, тем больше воды он уносит с собой.Ограничение сильного огня снижает максимальную скорость выхода и связанный с этим перенос.

Многие горелки имеют возможность снижать высокую скорость горения в режиме автоматической модуляции; это прямолинейно. Но один распространенный производитель навязывает выбор — средства управления горелками промышленного сжигания (IC) отключают автоматическую модуляцию при ограничении огня. Это отсутствие модуляции увеличивает цикличность и снижает эффективность, а также может сделать невозможным поддержание стабильно низкого давления, в котором нуждаются многие паровые системы.

Для горелок IC решение состоит в том, чтобы установить переменный резистор 135 Ом в открытую ветвь, идущую к модулирующему двигателю. Примечание: НЕ устанавливайте резистор внутри шкафа управления горелкой, иначе горелка может потерять свой рейтинг UL. Вместо этого добавьте коробку везде, где ее можно надежно закрепить, и проложите через нее проводку модуляции. Четко обозначьте коробку.

Если горелка уже работала на ограниченном огне, разумно установить эту скорость горения. В противном случае 80% — хорошая отправная точка.Нет никаких недостатков в ограничении сильного огня, если котел может создавать давление пара.

Очистка котловой воды

Распространенной причиной влажного пара являются маслянистые примеси в котловой воде. Он появляется практически каждый раз, когда в системе выполняются работы по трубопроводу. Нефть не видна, и ее нелегко обнаружить. Предположим, что в воде есть масло после того, как были выполнены работы с трубопроводом, или если влажный пар является известной проблемой. Если работы с трубопроводом выполняются летом, лучше подождать до осени, чтобы выполнить эту очистку.Как только начнется нагрев, масло может пройти неделю или две, чтобы добраться от радиаторов до котла.

Скимминговые котлы

Скимминг — давно известный метод удаления масла из котловой воды. Цель состоит в том, чтобы скользить по поверхности нагретой, но спокойной воды. Нагрев котла (но не выделение пара) разрыхляет масло. Рассыпчатая нефть собирается на поверхности воды. Вода должна быть спокойной (не кипящей), иначе масло снова смешается с водой, а не останется на ней.

Чтобы быть эффективным, скиммер должен находиться на поверхности воды или чуть выше нее. Он также должен быть большим. Труба в полном размере от сливного отверстия и не уменьшайте, по крайней мере, до фута ниже локтя.

Чтобы снять пену, разожгите котел, пока не пойдет пар, затем выключите горелку. (Котел будет оставаться достаточно горячим для приготовления горячей воды для бытовых нужд). Полностью откройте слив обезжиривателя, затем откройте клапан ручной подачи. (Если нет ручного клапана подачи, проложите временную проводку, чтобы блок конденсата работал так же).При необходимости отрегулируйте подающий клапан так, чтобы уровень воды был не выше середины сливного крана. Через несколько часов закройте вентили и слейте воду из котла в обычную водопроводную линию. Немедленно зажгите горелку, чтобы удалить кислород из пресной воды. Убедитесь, что котел нагрет паром.

Моющее средство для очистки

Рис. 14.  Отверстие для моющего средства на стальном бойлере. (Источник: Steven Winter Associates, Inc.)



Рекомендуется после снятия пены очищать моющим средством, особенно на новых котлах.У производителя котла может быть список разрешенных продуктов и методов для этого. Но часто самым простым методом является использование моющего средства для посудомоечных машин, содержащего пеногаситель, такого как Cascade, который предотвратит пенообразование в бойлере. Примерно через неделю пеногаситель начнет разрушаться, поэтому через несколько дней необходимо слить воду из котла. Используйте моющее средство без запаха, иначе все здание будет пахнуть лимоном. В качестве очень грубого эмпирического правила используйте одну унцию стирального порошка на три лошадиные силы котла.

Для насосной системы возврата самый простой способ добавить моющее средство — залить его в питающий бак. Если питательного бака нет, моющее средство может поступать прямо в бойлер. На стальном котле удалите заглушку со стороны котла ниже линии подачи воды и подсоедините порт, как показано на рис. 14.

Если заглушек ниже ватерлинии нет, можно использовать отвод выше ватерлинии, но чтобы стиральный порошок не попадал в отвод, вставьте уличный отвод в отвод, а затем прямо вверх.При добавлении моющего средства влейте немного воды, чтобы очистить отверстие.

Чугунные котлы тяжелее, потому что у них очень мало отводов. Лучшим вариантом может быть заливка моющего средства через кран предохранительного клапана. Налейте воду по мере необходимости, чтобы смыть весь порошок перед повторной установкой предохранительного клапана. НЕ добавляйте моющее средство через контрольное отверстие. Порошок может попасть в трубопроводы и косички, что может повлиять на работу органов управления.

Моющее средство необходимо удалить из бойлера через несколько дней, иначе оно начнет пениться.Для удаления моющего средства:

  • Стальные бойлеры: Слейте воду из бойлера, затем снова заполните и снова слейте воду, чтобы удалить все следы моющего средства.
  • Чугунные котлы: Необходимо соблюдать осторожность, чтобы защитить чугун от теплового удара. В идеале позаботьтесь о том, чтобы котел был холодным, когда вы вернетесь на место работы, чтобы удалить моющее средство. Если котел необходим для ГВС, убедитесь, что аквастат установлен на минимально возможное значение. Добавьте воду, затем выполните серию частичных наполнений и сливов, чтобы предотвратить шок, прежде чем выполнять полный слив.

Во всех случаях сразу после этого зажигайте горелку, чтобы удалить кислород из пресной воды. Убедитесь, что котел нагрет паром.

Особое слово о Flux

Если для каких-либо трубопроводов в паровой системе используется медный припой, используйте только водорастворимый флюс для паяльной пасты. Стандартный флюс имеет масляную основу и является липким. Чтобы вытащить его из котла, требуется целая вечность.

Анодные стержни

Чрезмерная химическая обработка воды вызывает унос и влажный пар. К счастью, есть альтернатива: анодные стержни (см. рис. 15), которые работают по тому же принципу, что и расходуемые аноды в водонагревателях. Анодный стержень изготовлен из металла, такого как магний или алюминий, который более реакционноспособен, чем сталь; когда оба металла физически соединены в воде, более реактивный из них будет подвергаться коррозии быстрее, тем самым защищая менее реактивный металл (в данном случае котельную сталь) от коррозии.

Рисунок 15.  Анодные стержни могут защитить сталь котла без негативных последствий химической обработки воды.(Источник: Steven Winter Associates, Inc.)



Анодные стержни котла обычно необходимо заменять ежегодно, а стоимость сравнима с годовой стоимостью химической обработки воды.

Стержни устанавливаются через люк и укладываются между жаровыми трубами (см. рис. 16). (Пока люк открыт, убедитесь, что паровое сопло обрезано, иначе сухой пар будет невозможен.)  Если люка нет, стержни можно распилить вдоль пополам и вставить через люк. Максимизируйте контакт между стержнями и трубками.

Рисунок 16.  Анодный стержень (верхний серый столбик) установлен в стальном котле. (Источник: Steven Winter Associates, Inc.)



Для больших котлов требуется несколько баров. Следует проконсультироваться с производителем анодного стержня для получения рекомендаций по применению. Таблицу 2 можно использовать в качестве примерного эмпирического правила для определения того, сколько баров необходимо установить в зависимости от мощности котла.

Таблица 2.  Количество анодных стержней для установки в зависимости от мощности котла.



Если подпиточная вода подается в ресивер, рекомендуется также поставить в ресивер планку, чтобы из воды можно было удалить часть кислорода еще до того, как она попадет в котел.

Анодные стержни, вероятно, не следует использовать в негерметичных системах, например, с протекающими подземными трубами, переполненными ресиверами или разбрызгивающими вентиляционными отверстиями. Если суточная подпиточная вода превышает 2 % от водосодержания парового котла, перед переходом на анодные стержни необходимо откорректировать потери воды. Предположим, что подземные трубы протекают, если водомер не докажет обратное. Если в системе нет заглубленных труб, ресивера и разбрызгивающих воздухоотводчиков, а в котле нет внутренних утечек, то систему можно считать герметичной.

Анодные стержни нельзя использовать в чугунных котлах. Но чугунные котлы в герметичных системах не нуждаются в анодных стержнях или химводоподготовке. (Однако в некоторых регионах может потребоваться умягченная вода.) В отличие от стали, чугун образует оксидное покрытие, которое останавливает дальнейшую коррозию. Но оксидный слой не может защитить от чрезмерного количества подпиточной воды, поэтому важно контролировать использование воды и проверять области вероятной потери воды (особенно подземные возвраты).

Опустить ватерлинию

Открытое пространство внутри котла в верхней части имеет решающее значение для производства сухого пара. В этой области, называемой паровой камерой, капли воды выпадают из пара, а не попадают в систему. Чем больше паровая камера, тем суше пар, а чем ниже ватерлиния, тем больше паровая камера, поэтому понижение ватерлинии способствует получению сухого пара.

Если стальной котел не имеет безрезервуарного змеевика, метка заливки на устройстве подачи воды/отсечке первичного низкого уровня воды (LWCO) должна находиться примерно на ½ дюйма выше верхней части труб. Если есть змеевик, установите ватерлинию как можно ниже, при этом покрывая достаточно змеевика, чтобы сделать горячую воду.

Для чугунных котлов следуйте рекомендациям производителя. Это часто дает гораздо более низкую ватерлинию, чем предполагалось. Например, один производитель требует, чтобы метка отливки на регуляторе подачи находилась на 1½ дюйма выше нижней части смотрового стекла. В результате получается максимально большой паровой комод, но при этом обеспечивается безопасность.

Максимальное малое пламя

Полный динамический диапазон

Полный динамический диапазон имеет решающее значение для эффективности. Плохой динамический диапазон увеличивает количество циклов и может сделать невозможным поддержание постоянного низкого давления пара, необходимого для паровых систем.Цель состоит в том, чтобы получить минимально возможный слабый огонь, достаточно низкий, чтобы котел никогда не выключался из-за давления. Это позволяет котлу поддерживать постоянный напор пара низкого давления в течение всего теплового цикла.

Подтверждение малой скорострельности

Обратите внимание на указанную производителем на заводской табличке низкую скорость горения. Затем проверьте фактическую скорострельность следующим образом:

Газовая горелка с: Часы газового счетчика, когда горелка работает на малом огне.Дайте счетчику поработать несколько оборотов, затем рассчитайте скорострельность по этой формуле:

(всего кубических футов) x 3600 ÷ (всего секунд) = MBH

Чтобы получить точные показания на ротационных газовых счетчиках, включите таймер на несколько оборотов циферблата и выполните расчет общего показания.

Горелки с распылением под давлением: Считайте показания манометра, показывающего давление масла на сопле. Установите один, если необходимо. Затем используйте таблицу рейтинга сопел, чтобы определить скорость стрельбы.

Жидкотопливные горелки с воздушным распылением:  Непосредственно проверить мощность этих горелок невозможно без установки расходомера. Вместо этого убедитесь, что устройство дозирования масла (насос или клапан) совершает полный диапазон движения. Если применимо, прочтите модель насоса-дозатора и размер штифта. Сравните с таблицами производителя, чтобы определить скорострельность.

Проверить все

Работайте с техником по горелкам, чтобы добиться как можно меньшего пламени при надежной работе.Для этого может потребоваться подтверждение газового регулятора, размера и давления форсунки, дозирующего насоса и регулятора тяги.

Регулятор давления низкого диапазона

После того, как основная вентиляция будет установлена, а скорость малой пожарной нагрузки будет сведена к минимуму, рекомендуется установить регулятор давления, который точно работает при низком давлении. Одним из распространенных вариантов является Vaporstat. Vaporstats не только облегчают работу при низком давлении, но и не позволяют техническим специалистам повышать давление пара.

Паровыпускной патрубок и трубопровод рядом с котлом

Рисунок 17.  В этом традиционном паровом коллекторе пар поворачивается на 90 градусов, чтобы снабжать здание, а более тяжелые капли воды возвращаются в котел. (Источник: Steven Winter Associates, Inc.)



Размер выходного отверстия котла и конструкция трубопровода рядом с котлом (также известного как коллекторный трубопровод) также оказывают большое влияние на качество пара. Если выпускное отверстие для пара слишком мало, высокая скорость выхода пара будет уносить с собой капли воды — отсюда и преимущество ограничения сильного огня, как обсуждалось выше.Кроме того, трубопровод рядом с котлом должен обеспечивать путь для капель воды, которые уносятся, чтобы вернуться непосредственно обратно в котел, а не попадать в систему распределения. Это разделение достигается за счет импульса.

Один из традиционных примеров показан выше на рис. 17. Более легкий пар может быстро подняться к зданию, в то время как более тяжелые капли воды продолжают свой путь и возвращаются обратно в котел через уравнитель.

Замена трубопровода коллектора может быть очень дорогостоящей, а изменение размера выхода пара — еще дороже.Очень важно, чтобы эти детали были правильными при установке нового котла. Однако для большинства проектов модернизации четыре меры, перечисленные выше, являются наиболее экономически эффективными вариантами улучшения качества пара.

Трубопровод с обратным уклоном

Паропровод с обратным уклоном может создавать углубления, в которых скапливается вода. Они часто вызывают гидравлический удар, особенно в начале цикла нагрева. Этот молоток может разрушить вентиляционные отверстия магистрали, поэтому перед установкой вентиляционных отверстий обязательно исправьте такие условия.

Органы управления

В большинстве паровых систем управление отоплением не знает, что происходит в квартирах. Он работает в зависимости от температуры наружного воздуха; Чем холоднее, тем дольше работает котел. Этот непрямой механизм по своей сути неточен и склонен к перегреву здания. Для достижения любого снижения энергии и затрат за счет усовершенствований системы отопления (или других улучшений энергоэффективности, таких как добавление герметизации и изоляции) крайне важно, чтобы система управления была достаточно умной, чтобы понять, что нагрузка была снижена.

Одним из проверенных способов замкнуть эту петлю обратной связи является установка новой системы управления отоплением, которая реагирует на датчики температуры, установленные в репрезентативной выборке квартир. В небольших зданиях могут использоваться готовые компоненты, а в более крупных может потребоваться более индивидуальное решение. В большинстве случаев датчики температуры беспроводные, что упрощает установку.

Оставить комментарий

Ваш адрес email не будет опубликован.
