Где и за чей счёт должен устанавливаться электросчётчик
Сейчас потребители электроэнергии обязаны устанавливать приборы учёта за свои деньги, но с 1 июля эта ситуация изменится. «Городские новости» вместе с сетевыми организациями, гарантирующими поставщиками и Народным контролем в ЖКХ разбирались, кому перейдёт эта ответственность.
Ответственность пока на потребителях
Жительница частного сектора Красноярска Александра Сидорова обратилась в редакцию «Городских новостей» с просьбой разобраться в её проблеме. Женщина рассказала, что сетевая организация МРСК «Сибирь» отказывает ей в установке и опломбировании прибора учёта электроэнергии. «Сотрудники МРСК «Сибирь» настаивают на том, что электросчётчик нужно устанавливать за воротами дома на заборе, или на общем столбе линии электропередачи, или ещё как-нибудь на улице за пределами моей личной территории, — написала Александра. — Они говорят, что если счётчик установить в доме или во дворе дома, то его не будут пломбировать и узаконивать, при этом ссылаются на постановление правительства РФ от 04. 05.2012 № 442».
Александра высказывает опасение, что на улице прибор учёта могут повредить дети или вандалы, а то и попросту украсть. Он не будет защищён от мороза, жары и конденсата, постоянные колебания температур уменьшат срок эксплуатации. И она в таком случае будет постоянно ремонтировать прибор, или ей придётся и вовсе заново его покупать. «У знакомых в СНТ (за пределами города) обязали установить прибор на доме, так у них уже и ломали, и воровали, а крайними всегда оказываются хозяева, — делится переживаниями наша читательница. — И почему мою личную вещь, за которую я заплатила деньги, я должна непонятно как устанавливать за пределами моего жилища? Какое право имеют сотрудники МРСК «Сибирь» отказывать в опломбировке и постановке на учёт? Ни у кого из соседей по улице электросчётчики не вынесены ни на улицу, ни тем более на общий столб», — пишет жительница Красноярска.
Доступ без препятствий
За ответами на вопросы Александры мы обратились в красноярский филиал сетевой организации «Россети Сибири». Там нам пояснили, что по закону жители частного сектора должны обеспечивать беспрепятственный доступ представителей сетевой организации к приборам учёта для проверки их состояния, снятия проверочных показаний в любой день недели и любое время суток. Поэтому приборы учёта должны устанавливаться «на границе балансовой принадлежности электросети или в месте, максимально приближенном к этой границе». Это регулируется пунктом 144 Правил функционирования розничных рынков электрической энергии в переходный период реформирования электроэнергетики, утверждённый постановлением правительства РФ от 04.05.2012 № 442. «Граница раздела балансовой принадлежности объектов электроэнергетики и эксплуатационной ответственности сторон между Красноярским филиалом Россети Сибири и потребителем проходит по контактным соединениям на изоляторах опоры, от которой произведено подключение объекта», — сообщили в Россетях. То есть приборы учёта требуется устанавливать в легкодоступных для снятия показаний и проверки местах, в максимально приближенном к границе балансовой принадлежности месте: на опоре, на высоте в пределах от 80 сантиметров до 1,7 метра.

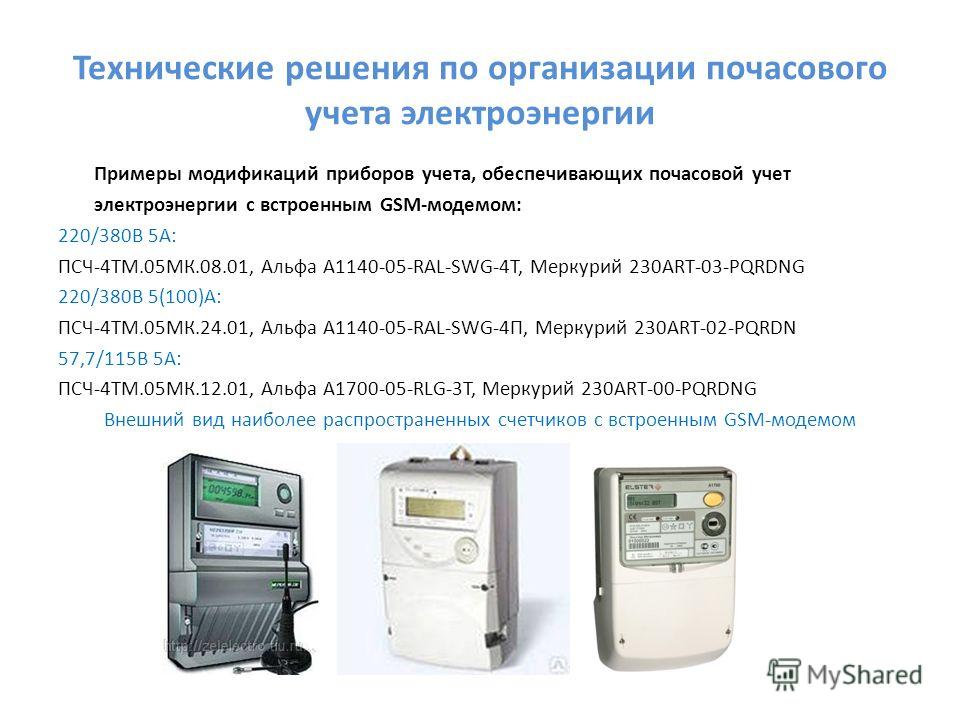

Однако, как уточнили в Россетях, сейчас есть интеллектуальные приборы учёта, показания с которых можно снять дистанционно.
В то же время специалисты говорят следующее: «Согласно действующему законодательству, обслуживание, поддержание прибора учёта в работоспособном состоянии входит в обязанности собственника прибора учёта. Иными словами, потребитель несёт ответственность за сохранность и работоспособность приборов учёта, принадлежащих ему, а сетевая организация несёт ответственность за сохранность и работоспособность своих приборов учёта. Приобрести счётчики электроэнергии можно в специализированных магазинах либо напрямую у производителя».
Таким образом, если Александра хочет сейчас установить счётчик, купленный за свой счёт, ей придётся согласиться с условиями сетевой организации.
А тарифы изменятся?
С 1 июля такие споры должны прекратиться. С этой даты вступают в действие изменения «Основных положений функционирования розничных рынков электроэнергии». Главное новшество заключается в том, что ответственность за обслуживание, проведение государственной поверки, замену прибора учёта возлагается на электросетевую компанию. Приборы будут приобретать они же, сетевые организации. «В случае утраты или порчи прибора учёта потребителя сетевая организация в течение шести месяцев обязана установить данный счётчик на безвозмездной основе», — рассказали в компании «Россети Сибири».
При этом в ПАО «Красноярскэнергосбыт» пояснили, что сетевые организации несут ответственность за учёт электрической энергии в частном секторе, а в многоквартирных домах — это гарантирующие поставщики электроэнергии. «На территории Красноярского края, от Ермаковского района на юге до Кежемского района на севере региона, гарантирующим поставщиком является ПАО «Красноярскэнергосбыт». Сетевых организаций в Красноярском крае около 60», — уточнили в организации.
Как поясняет председатель координационного совета общественного движения «Народный контроль в ЖКХ» Роман Казаков, расходы на установку, замену и поверку индивидуальных приборов учёта электроэнергии всё равно будут нести потребители. «Расходы должны быть включены при государственном регулировании в состав сбытовой надбавки гарантирующего поставщика (в Красноярске это ПАО «Красноярскэнергосбыт») и в состав тарифа на услуги по передаче электрической энергии сетевой организации (в Красноярске это МРСК Сибири)», — говорит Роман Казаков. Он также отмечает, что на тарифы для физлиц эта ситуация не повлияет, но, возможно, отразится на стоимости электроэнергии для предприятий и организаций, которые платят за электроэнергию по ценам розничного рынка.
Кто должен устанавливать и подключать счетчики на электроэнергию?
Электроснабжение дома создает в нем комфортные и безопаснее условия проживания. Электроэнергия подается на платной основе, расчет платежей ведется на основании показателей, которые дает электросчетчик.
Установку электросчетчика выполняют в квартирах и частных домах, каждый прибор учёта имеет свой срок службы и со временем требует замены. Новые жилые здания обеспечиваются современными моделями, рассчитанными на большой объём энергии.
А в домах более раннего срока постройки необходима установка индивидуальных приборов учета электроэнергии нового образца. Такую работу имеет право выполнять профессионально подготовленный электрик от компании, имеющей разрешение на выполнение данных услуг.
Потребителю, который хочет заказать работу, нужно точно знать, кто должен устанавливать счетчики на электроэнергию. Также полезной будет и информация о том, кто проводит замену прибора при его повреждении, пломбировку, проверку показателей.
Содержание
- 1 Законодательная основа
- 2 Монтаж приборов учета в различных помещениях
- 3 Причины установки нового счётчика
- 4 Кто осуществляет работы?
- 5 Особенности самостоятельной установки электросчетчика
- 6 Порядок обслуживания ПУЭ в частных домах, СНТ и на улице
- 7 Полезное видео
Законодательная основа
Есть перечень законодательных документов, регламентирующих проведение работ, они определяют, кто может установить счетчик, кто несет ответственность за данное электрооборудование. В этом перечне – Гражданский кодекс, Жилищный кодекс.
Касается вопросов электроснабжения и Постановление Правительства №530, подписанное от 31.08.26, Постановление Правительства №491, подписанное 13.02.2006. Также нужно брать во внимание и Федеральный закон №261, который вступил в силу 23.11.2009.
ВНИМАНИЕ! По закону основную ответственность за электроснабжение несет поставщик или управляющая компания. Их задача – наладить стабильную поставку электричества потребителю.
В сфере ответственности поставщика и УК – обслуживание электрооборудования, в том числе и электросчетчиков, контроль технического состояния, проверка, ремонт.

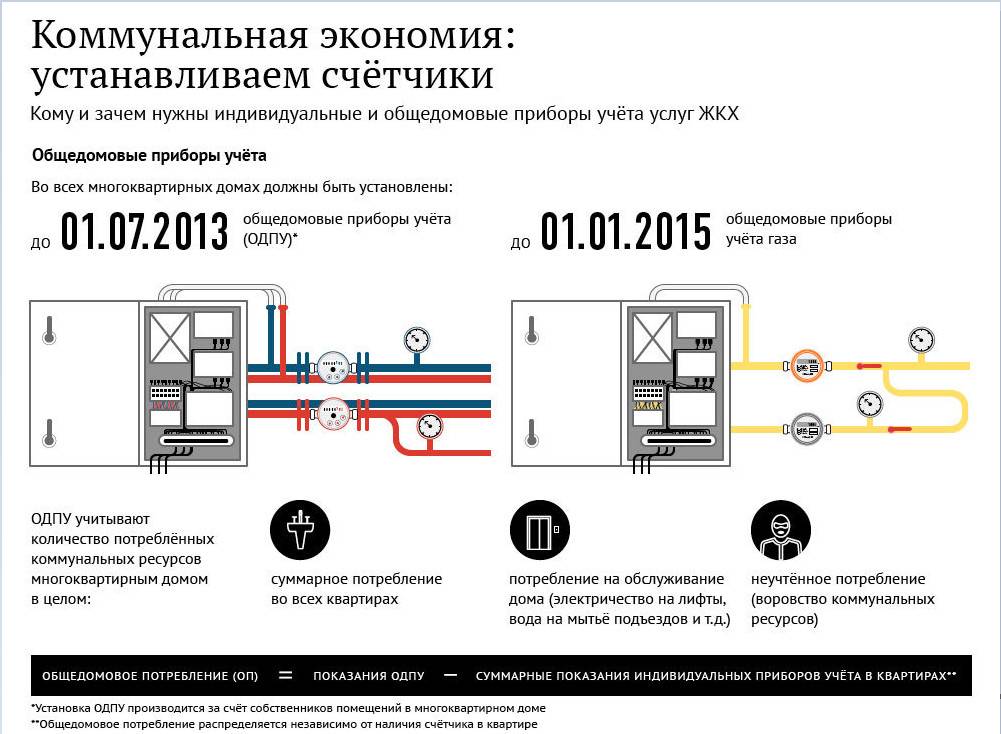

Монтаж приборов учета в различных помещениях
Имеет значение, электрик счетчик устанавливает в квартире приватизированной или муниципальной, в подъезде, на лестничной площадке. Возникает много вопросов о том, кто должен устанавливать и подключать прибор, за чей счет.
По мнению компаний, занимающихся энергосбытом, ставить счетчики нужно за средства потребителя, так как он является владельцем квартиры или дома. Он должен оплатить стоимость ИПУ и работ по установке.
Но существуют нормативные правила установки многоквартирном доме электросчетчиков, которые должны соблюдать УК и Энергосбыт.
- На лестничной площадке счетчик должен быть установлен управляющей компанией. Основанием для выполнения работы служит договор между УК и жильцами дома. Услуга по установке будет бесплатная или с учетом условий договора.
- Кто оплачивает монтаж электросчетчика в квартире? Это зависит от того, чьей собственностью является устройство. Если прибор учета стоит на балансе компании по энергоснабжению или на балансе УК, эти инстанции и занимаются монтажом.
- В данной ситуации также следует отталкиваться от договора, который определяет, кто обслуживает ИПУ.
В обслуживание входит и установка счетчика.
- Бесплатно УК меняет устройства, которые ведут учет расхода электроэнергии в подвале, на чердаке, в подъезде, на площадке перед домом. Обязательно учитывается свет на улице возле подъездов. В таком случае счетчики относятся к перечню общедомового имущества. Домовой счетчик обслуживается по договору.
Часто условия соглашения между поставщиком и потребителем скрыты, жильцы квартир и домов не вчитываются в текст договора. И на основании этого УК может включить плату за установку прибора учета в ежемесячный платеж за электроэнергию.
ВАЖНО! Если счетчик на площадке, при подписании договора с поставщиком обязательно нужно указать в тексте этот факт.

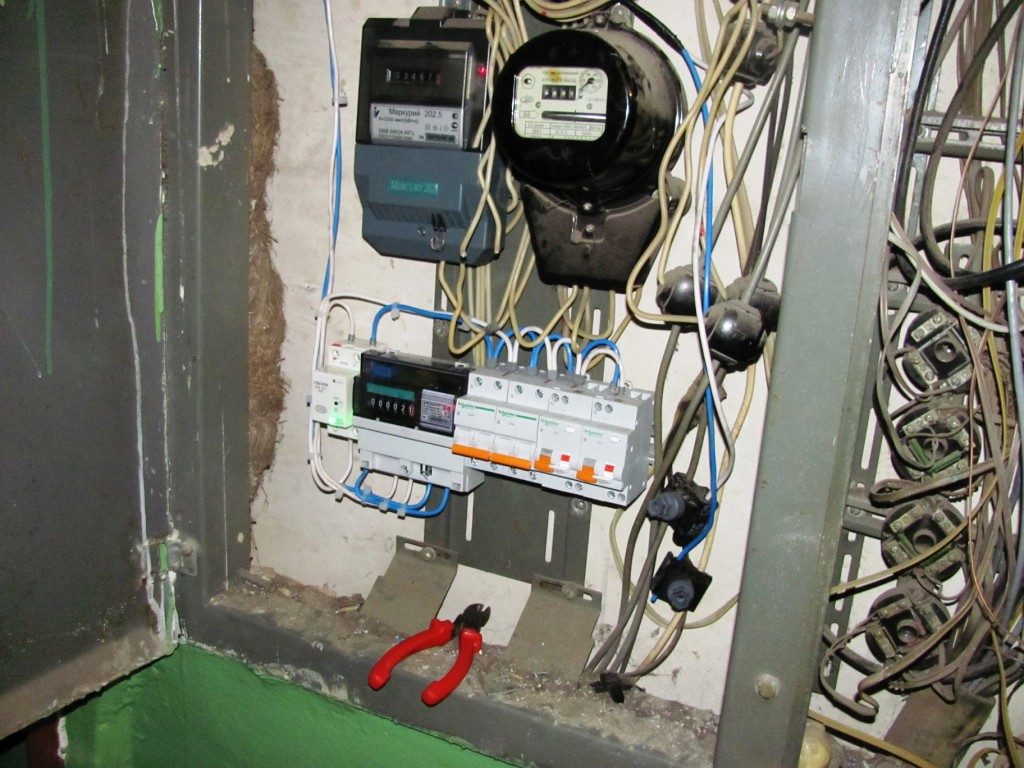

В выигрышном положении находятся владельцы квартир, чьи счетчики находятся на лестничной площадке, в нежилом помещении. По закону данные приборы могут располагаться за пределами квартиры.
В последствии потребитель не будет нести ответственность за состояние устройства. И не будет возникать вопрос, нужно ли платить за его установку, замену – это проблема УК и поставщика электроэнергии.
Причины установки нового счётчика
Договор с поставщиком должен оговаривать причины замены прибора учета. Если управляющая компания берет на себя ответственность обслуживать технического состояния прибора, она должна менять его по истечению срока службы.
Также электросчетчик меняется в случае, когда он дает неточные показатели. Возможно поставщик решил модернизировать оборудование и поменять ИПУ на новые модели. По данной причине может выполняться замена в частном доме или квартире. Потребители не обязаны оплачивать такие работы.
Кто осуществляет работы?
Общий счетчик на дом, ИПУ на лестничной площадке – ответственность УК. Но как закон определяет требования к установке прибора учета внутри квартиры?
Порядок выполнения работ должен соблюдаться, при нарушении регламента собственник жилья несет наказание.
ВАЖНО! Такую ответственную работу, как установка ИПУ электроэнергии, выполняют только квалифицированные специалисты.
Они должны иметь разрешение на выполнение услуг, а владелец жилья должен обеспечить доступ в помещение. Удобное время потребитель может оговорить с мастерами.
Для монтажа используются только разрешенные модели, поэтому, если вы хотите самостоятельно подобрать устройство, нужно посоветоваться с электриками УК.
Чтобы осуществить работы по замене, нужно подготовить документы для этой работы – заявление на установку нового прибора, постановление для замены, паспорт электрического счетчика.
В заявлении следует указать, для чего нужен монтаж прибора (причина замены), тип выбранного устройства. Заявление следует отнести представителям организации, обслуживающей дом, или в компанию, поставляющую электроэнергию.
ВНИМАНИЕ! Новые ИПУ программируются в особом порядке, поставить программу должны специалисты сетевой компании.
В этой же инстанции следует получить разрешение на монтаж.
Если квартира коммуналка, и комнаты не приватизированы, работу будет выполнять обслуживающая компания, услуга должна быть бесплатной.
Особенности самостоятельной установки электросчетчика
Если жильцы обычной или коммунальной квартиры решили самостоятельно поставить новый прибор учета внутри жилого помещения, они должны выполнить ряд обязательных требований:
- Для учета используются только определенные модели счетчиков, выяснить это вопрос нужно в управляющей компании. Цена устройства зависит от модели, все расходы на покупку несет потребитель.

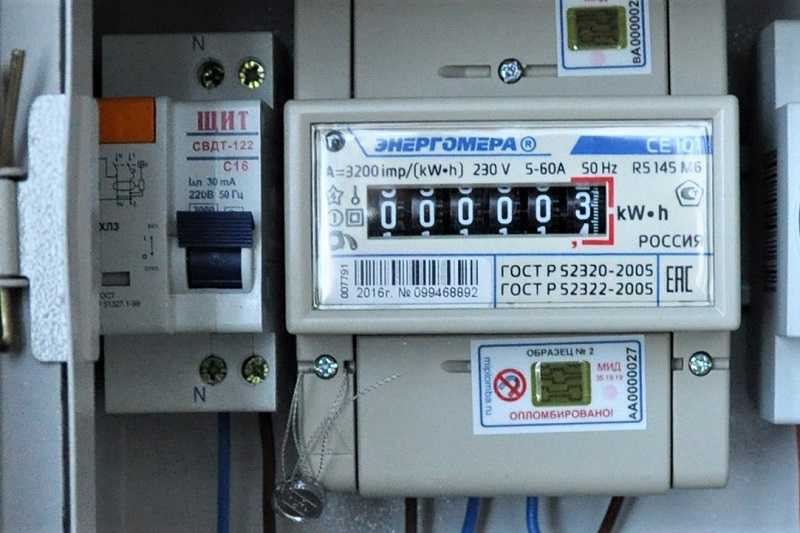

- После монтажа обязательно следует пригласить представителя УК или Энергосбыта. Он должен опломбировать прибор, запустить его в работу, составить акт пуска с указанием первоначальных показателей.
- У него можно точно узнать, сколько стоит электричество, как подсчитывать оплату по показателям.
ВНИМАНИЕ! На основании акта ввода в эксплуатацию составляется договор с поставщиком электроэнергии.
Этот документ регулирует вопросы обслуживания, проверок, замены.
Порядок обслуживания ПУЭ в частных домах, СНТ и на улице
По законодательству техническое обслуживание счетчиков, в том числе и установку, в частных домах должны выполнять обслуживающие организации, поставляющие электроэнергию. Но при повреждении прибора по вине потребителя ответственность несет владелец жилья.

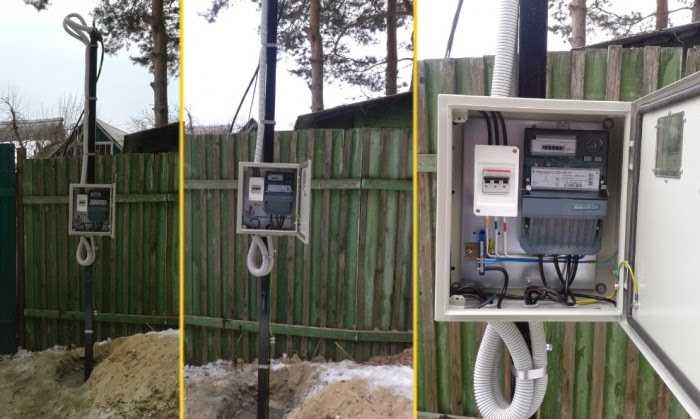

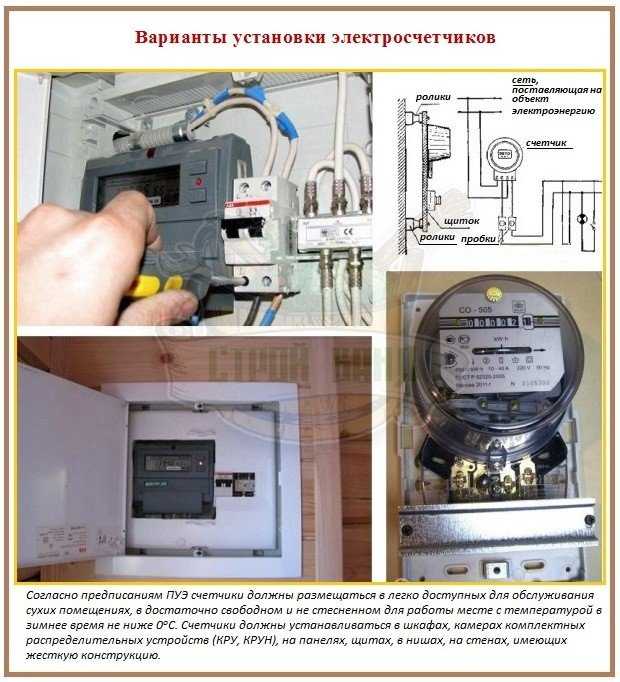

Иногда поставщики энергии настаивают на монтаже счетчика на внешней стене дома, чтобы иметь доступ к нему для проверки показателей. Но по ПУЭ прибор должен находиться в сухом помещении, поэтому нет никаких оснований выносить его на улицу.
Приборы учета в многоквартирном доме, расположенные на лестничной площадке, в подъезде, относятся в общедомовому имуществу. Их устанавливает и меняет обслуживающая компания.
Жильцы муниципальных квартир не обязаны оплачивать монтаж счетчиков, которые будут учитывать расход электроэнергии в их жилье. Если квартира приватизирована, и прибор учета находится внутри жилья, расходы по обслуживанию – ответственность собственника недвижимости.
Члены СНТ также могут заключать договора о поставке электроэнергии на свой участок. Они могут выступать как индивидуальные потребители. Для заключения договора нужно предоставить доказательства технологической возможности подключения.
Счетчик должен находиться на территории участка, даже если руководство СНТ требует установить его на столбе, близко расположенном к дороге. Условия обслуживания приборов учета на территории садовых товариществ оговариваются в договоре с поставщиком, нужно требовательно подходить к составлению каждого его пункта.
Полезное видео
Данный ролик представляет собой отрывок телепрограммы «Утро с Вами» и посвящен вопросу нашей статьи.

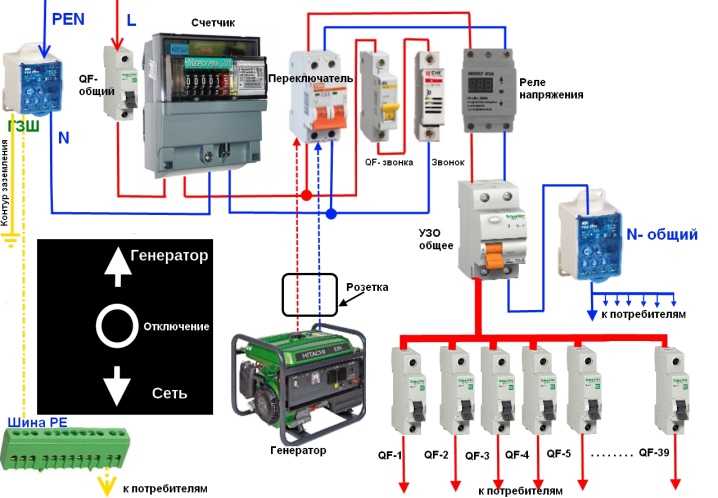

Как подключить и установить 1-фазный счетчик электроэнергии кВтч? НЭК и МЭК
Установка однофазного счетчика электроэнергии | 1-Φ, 2-проводной электросчетчик для питания и обслуживания сетей переменного тока 230 В и 120 В/240 В
(от источника питания до главного распределительного щита (MDB) и центров нагрузки в соответствии с NEC и IEC)
В следующих пошаговых руководствах по установке счетчика мы покажем, как подключить однофазный электросчетчик для 230 В переменного тока (Великобритания, ЕС на основе IEC) и установить однофазные 120 В и 240 В (США на основе NEC) правила для существующих или установка новой сети.
Для общей и ясной иллюстрации мы использовали КРАСНЫЙ цвет для фазы, линии или провода под напряжением, а ЧЕРНЫЙ цвет показывает нейтральный провод. Версии с цветовой кодировкой также включены для цветовых кодов проводки IEC и NEC.
Щелкните изображение, чтобы увеличить его
Предупреждение : В этих примерах показана наиболее часто используемая схема и типовая проводка для установки электросчетчиков в Великобритании, ЕС, Индии, Пакистане, Южной Африке, Объединенных Арабских Эмиратах и других МЭК (международных Электротехническая комиссия) следующих стран. То же правило применяется к NEC (Национальным электротехническим нормам и правилам) в США и Канаде. Могут быть некоторые вариации в зависимости от конкретных областей, конструкции счетчика (умная электроника или электромеханический) и системы питания. Настройка может отличаться в других типах счетчиков кВтч или электроэнергии в разных местах по всему миру. Для надлежащей безопасности. Пожалуйста, свяжитесь с поставщиком оборудования и услуг, чтобы подтвердить тип подключения перед установкой электропроводки.
Имейте в виду, что выполнение электромонтажных работ своими руками опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации в электропроводных соединениях. Кроме того, необходимо получить необходимые лицензии и одобрение местных властей, прежде чем выполнять установку существующих или новых услуг.
Будьте осторожны: Не прикасайтесь металлическими инструментами к винтовым клеммам, если цепь находится под напряжением, особенно в случае счетчиков на 230 и 400 В (IEC), так как винты клеммной колодки не изолированы.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.
Содержание
Проводка однофазного счетчика для 230 В переменного тока – (Великобритания и ЕС) – IECВ Великобритании, ЕС, Азии и странах IEC однофазное питание 230 В переменного тока обеспечивается двумя системы проводов (фазы и нейтрали) от трансформатора (однофазного 230В или трехфазного трансформатора 400/230В) к распределительной коробке и далее к главному распределительному щиту в жилых помещениях.

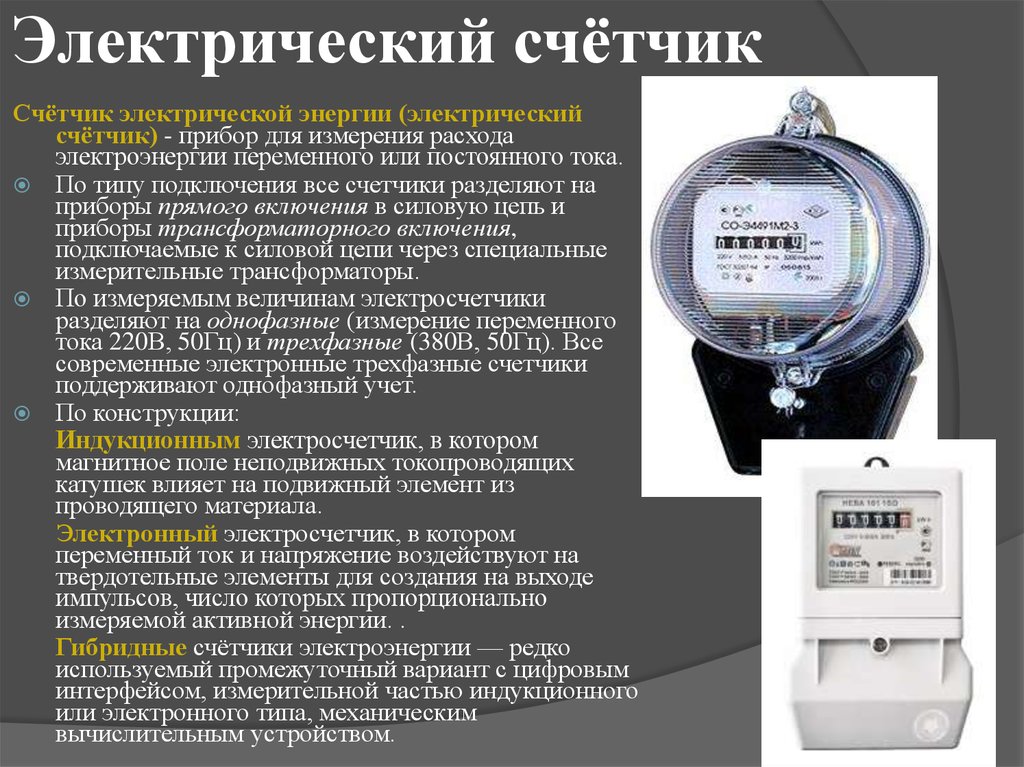

Электросчетчик (он же счетчик энергии или счетчик кВтч «киловатт-час») может быть цифровым (интеллектуальным со светодиодным дисплеем, известным как электронный счетчик) или аналоговым (электромеханическим) с вращающимся алюминиевым диском. В настоящее время интеллектуальные счетчики электроэнергии широко используются из-за дополнительных полезных функций и преимуществ по сравнению со старой школьной технологией. Вот почему правительство Великобритании потребовало от поставщиков электроэнергии установить интеллектуальные счетчики вместо аналоговых счетчиков.
Нажмите на изображение, чтобы увеличить
Установка однофазного счетчика электроэнергии (1 фаза, 2 провода, счетчик энергии 230 В переменного тока)- Прежде всего, перед выполнением работ на электроустановках обязательно отключите основное питание.
- Начиная с левой стороны для ГЛАВНОГО, подключите входящий (от трансформатора) Фазный (Линейный) провод к 1-му разъему счетчика (Основной).
- Подсоедините входящий нейтральный (N) провод ко 2-му разъему счетчика.
- Со стороны нагрузки подключите исходящую нейтраль в 3-й разъем.
- Теперь подключите отходящий фазовый провод в 4-й разъем и подключите его к главному распределительному щиту, как показано на рис.
Ниже приведена базовая схема подключения для установки однофазного , 2- проводов ) счетчика кВтч ( цифровой или аналоговый счетчик энергии ) от источника питания 230 В переменного тока к главному распределительному щиту в доме.
Щелкните изображение, чтобы увеличить его.
Убедитесь, что расходомер расположен вертикально по центральной линии. Надежно затяните болты, шайбы, гайки и т. д. и после подключения проводов к счетчику закройте защитные окна. Таким образом, работа по установке однофазного счетчика успешно завершена. Вы можете включить основное питание, чтобы проверить и убедиться, что все в порядке и работает ли он соответствующим образом.
Вот еще один живой пример счетчика электроэнергии, который был установлен на главном столбе (коммунальном столбе) рядом с домами потребителей.
Нажмите на изображение, чтобы увеличить
На приведенных выше рисунках и диаграммах:
- P IN = Фаза на входе или фаза от источника питающего напряжения (т.е. от трансформатора)
- P OUT = исходящая фаза или линия к домашнему главному распределительному щиту.
- N IN = Входящая нейтраль от источника питающего напряжения.
- N UOT = Выход Нейтраль на главный распределительный щит дома.
Общие требования к установке однофазного счетчика на 230 В
- Вы должны связаться с поставщиками электроэнергии и проинформировать их перед установкой/модификацией или подключением счетчика.
- Для всех кабелей используйте только одножильный ПВХ с двойной изоляцией.
- В случае электросчетчиков и низковольтных щитов и распределительных устройств с номиналом +100 Ампер должно быть обеспечено свободное пространство шириной 900 мм.
- Используйте минимум 4 мм 2 (многожильный медный провод) между потребительским блоком и электросчетчиком.
- Выводы счетчика (кабели, используемые для подключения вашего счетчика к вырезу или главному выключателю) должны иметь двойную изоляцию размером 25 мм и должным образом входить в пазы счетчика.
- Хвостовики счетчика должны быть как можно короче, или, по крайней мере, длина хвостовиков счетчика от выреза через прибор учета до блока потребителя) всегда должна быть не более 3 метров кабеля (подробнее в BS7671 Рег.
434.2). .1).
- Вам придется обратиться к лицензированному электрику для подключения проводов от распределительного щита к электросчетчику. Электричество будет предоставлено позже поставщиками электроэнергии, предъявив им сертификат BS7671, подписанный вашим электриком.
- Коробка счетчика должна быть установлена на внешней стороне стены, к которой можно легко получить доступ спереди и которая вряд ли будет повреждена.
- Над или под коробкой электросчетчика не должно быть газового счетчика, телефона и другого коммунального оборудования.
- Шкаф счетчика (установленный на поверхности или заподлицо), одобренный электросетями Великобритании, может использоваться на основании надлежащих руководств и норм.
Хоккейная клюшка 38 мм (трубчатая) со шкафом счетчика должна быть установлена в соответствии со следующими минимальными спецификациями.
Шкаф счетчика с уровня земли
- Мин. 600 мм
- Макс.
1100 мм
Наконечники счетчика
- 25 мм
Расстояние от передней части шкафа
- Мин. 1000 мм
Хоккейная клюшка (готовая трубка)
38 мм (минимальная высота 1450 мм и длина 310 мм) и минимальная глубина 500 мм в саду.
Отверстие для ввода кабеля
- 20/30 мм
Общая проводка однофазного счетчика (цветовая маркировка IEC) от общего источника питания до главного распределительного щита будет выглядеть следующим образом.
Нажмите на картинку, чтобы увеличить
Проводка однофазного счетчика с использованием старой версии с цветовой маркировкой Великобритании (до 2004 г.), но по-прежнему применимой для других стран Азии и КСА, ОАЭ, ЮАР и т. д.
Нажмите на изображение, чтобы увеличить Текущее устройство)?
Проводка однофазного счетчика на 120 В и 240 В — США — NEC Уровень напряжения для однофазного и трехфазного питания в США отличается от уровня в Великобритании и ЕС. Таким образом, конструкции оборудования для приборов и счетчиков также различаются для разных уровней напряжения. Например, в случае однофазного трансформатора (7200 В/240 В и 120 В), установленного на столбе электросети, уровень напряжения между линией и нейтралью составляет 120 В в одной фазе (2 провода как «горячий» и «нейтральный»), а напряжение между двумя «горячими» проводами ( Hot 1 & Hot 2) — однофазное напряжение 240 В.
В следующих разделах мы покажем, как подключить электросчетчик для однофазной сети 120 В и 240 В в соответствии с NEC.
Нажмите на изображение, чтобы увеличить
Как подключить однофазный электросчетчик на 120 В?Давайте посмотрим, как подключить 1-фазный, 2-проводной счетчик электроэнергии на 120 В переменного тока.
- Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
- Подсоедините Линейный ВХОД, идущий от трансформатора, как «ГОРЯЧИЙ» провод к верхнему левому наконечнику (черного цвета).
- Подключите Line OUT как «ГОРЯЧИЙ» провод (со стороны нагрузки) от верхнего правого наконечника к центру нагрузки или главному выключателю распределительной коробки (красного цвета).
- Подсоедините перемычку (белого цвета) между двумя нижними выступами, как показано на рис.
- Вы можете подключить нейтраль к центральному наконечнику, помеченному как (G & N), но это необязательно. Просто подключите линию нагрузки (горячую) и нейтральный провод к блоку главного выключателя. Полоса провода на задней стороне измерителя DEM к нейронной точке должна быть подключена в соответствии с инструкцией (см. следующие примечания). Имейте в виду, что эта защелка поставляется только со счетчиком для 120 В или двухфазного питания 240 В и 120 В, но не со счетчиками, предназначенными только для 240 В.
- Для этих цепей на 120 В можно использовать провод №10AWG (медь) или №8 AWG (алюминий) (подробности см. ниже). Для заземления (защитного заземления) рекомендуется использовать медный провод
- #4 AWG (American Wire Gauge).
- Теперь осторожно установите и закрепите счетчик, не защемляя гибкий провод в коробке счетчика (т.е. 4 штыря счетчика на 4 зажима в коробке счетчика).
Щелкните изображение, чтобы увеличить его
В случае счетчиков типа DEM снимите зажим на задней стороне счетчика. Если нейтральный провод (белого цвета) подключен к центральному выступу в гнезде счетчика, просто подключите гибкий провод (18-20 AWG) на винте на задней стороне счетчика к этой нейтральной клемме, если нет, просто подключите к другому. нейтральные точки, такие как нейтральная полоса в коробке панели. Имейте в виду, что нет необходимости подключать нейтраль к розетке счетчика в случае комплектов счетчика USG.
Защелка или металлическая лента должны быть закрыты для записи и считывания показаний счетчика электроэнергии для расчета счетов за электроэнергию и использования ватт-часов. Также обратите внимание, что неправильное подключение этого гибкого провода к другим винтам приведет к срабатыванию выключателя, может вызвать вспышку, повреждение счетчика или даже серьезные травмы в результате опасного возгорания.
Нажмите на изображение, чтобы увеличить
Как подключить однофазный электросчетчик на 240 В?Давайте посмотрим, как подключить 1-фазный, 3-проводной или 2-проводной счетчик электроэнергии 240 В и 120 В переменного тока.
- Отключите основной источник питания перед выполнением работ на электроустановках.
- Подсоедините входящий провод Line 1 IN (как Hot 1) от трансформатора к верхнему левому наконечнику (красного цвета).
- Подсоедините входящий провод Line 2 IN (как Hot 2) от трансформатора к верхнему правому наконечнику (черного цвета).
- Подсоедините провод OUT линии 1 как «HOT 1» (со стороны нагрузки) от нижнего левого наконечника к центру нагрузки или главному выключателю распределительной коробки (красного цвета).
- Подсоедините провод OUT линии 2 как «HOT 2» (со стороны нагрузки) от нижнего правого наконечника к центру нагрузки или главному выключателю распределительной коробки (черный цвет).
- При желании вы можете подключить нейтральный провод к маркировке центрального наконечника как N и G. Поскольку нейтраль не нужна, если вы используете только цепи 240 В. Если вам все еще нужны цепи на 120 В, вам придется подключить нейтральный провод к распределительной коробке, где 120 В переменного тока доступно между любым горячим проводом и нейтральным проводом, а однофазное напряжение 240 В доступно между двумя горячими проводами.
- Вы можете использовать #8AWG (медь) или #6 AWG (алюминий) для цепей 240 В (подробности см. ниже). Для заземления (защитного заземления) рекомендуется использовать медный провод
- #4 AWG.
- Теперь осторожно воткните счетчик в гнездо счетчика (сильным нажатием) и восстановите питание, чтобы убедиться, что все в порядке и работает правильно в соответствии с планом и проектом. Выполнено.
Щелкните изображение, чтобы увеличить его
Размеры кабелей и проводов для горячих, нейтральных и заземляющих проводов – NEC
Используйте надлежащее сечение проводов в зависимости от цепей нагрузки. В этом общем сценарии вы можете использовать № 10AWG (медь) или № 8 AWG (алюминий) для этих цепей 120 В. Для 100 ампер вы можете использовать № 4 AWG для меди и № 2 AWG для алюминия для сервисных линий (как горячих, так и нейтральных). Точно так же для 100 ампер вы можете использовать 2/0 тыс.смил (AWG) для меди и 4/0 тыс.смил для алюминия (на основе таблицы NEC 250.122). Кроме того, для заземляющего провода к заземляющему стержню необходимо использовать провод минимум №4 AWG. Вы можете проверить код города для подтверждения.
В следующей таблице показаны типичные размеры проводов линии Miniman, нулевого провода и провода заземления.
Размер выключателя | Типовые сечения проводов для измерительной и панельной коробки | |||||
Ⓛ | Ⓝ | Ⓖ | ||||
Линейный проводник | Нейтральный проводник* | Провод заземления | ||||
Алюминий | Медь | Алюминий | Медь | Алюминий | Медь | |
100 А | #2 | #4 | #4 | #4 | #6 | #4 |
200 А | 4/0 | 2/0 | 2/0 | 1/0 | #2 | #4 |
*Нейтральный размер определяется расчетом нагрузки и таблицей NEC 250. 122. Всегда сверяйтесь с местными кодами городов.
Вот таблица в формате изображения, если вам нужно скачать в качестве справки.
Общие требования к установке однофазного счетчика на 120 В и 240 В
- Коробка счетчика должна быть плотно и надежно прикреплена к стене или прочно закреплена на твердой поверхности на нужном уровне.
- Используйте только утвержденный материал для измерительной коробки, такой как кабелепровод, оцинкованная труба и соединительная скоба.
- Винты соединения проводов и наконечников должны быть затянуты, т.е. прочная заделка.
- Используйте надлежащий размер провода для точного номинального тока оборудования, а также мощности распределительной коробки и центров нагрузки.
- Проверьте защелку на задней стороне счетчика на правильность соединения в соответствии со счетчиками 120 В и 240 В.
- Наконец, проверьте и проверьте подключение проводки в соответствии с руководством пользователя, предоставленным поставщиком вместе со счетчиком.
Счетчик от уровня земли
- 4 фута до 5 футов-6 дюймов.
Расстояние от передней части шкафа счетчика
- Мин. свободное пространство 4 фута и 12 дюймов со всех сторон.
Разделение с газовыми и другими счетчиками
- Минимум от 3 до 5 футов и 6 дюймов на выходной стороне штанги газового счетчика.
Соединение подземной трубы
- Минимум 18 дюймов ниже линии земли.
Жесткий кабелепровод
- Согласно NEC
Размер провода заземления относительно заземляющего стержня
- №4 AWG (медь)
Учебники по проводке NEC и IEC:
Учебники по проводке центра нагрузки, панелей и распределительных щитов
NEC – США
- Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
- Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
- Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
- Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
- Как определить правильный размер подпанели?
- Как подключить субпанель? Установка главного наконечника для 120/240 В
- Как определить количество автоматических выключателей в щите?
- Как найти количество лампочек на одном автоматическом выключателе?
- Как найти количество розеток на одном автоматическом выключателе?
- Как определить размер центра нагрузки, щитов и распределительного щита?
IEC – Великобритания и ЕС
- Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
- Как подключить потребительский блок с двойной раздельной нагрузкой 230 В? – УЗО+МКБ
- Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
- Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
- Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
- Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
- Как подключить гаражный потребительский блок?
- Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
- Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
- Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
- Проводка распределительного щита с УЗО (устройства защитного отключения) – однофазное домашнее питание.
- Электропроводка распределительного щита (однофазное питание от опоры электросети и счетчика энергии к потребительскому блоку)
Общая домашняя электропроводка (как NEC, так и IEC)
- Установка однофазной электропроводки в доме в соответствии с NEC и IEC
- Установка трехфазной электропроводки в доме
- Установка однофазной электропроводки в многоэтажном здании
- Установка трехфазной электропроводки в многоэтажном здании
- Как найти подходящий размер кабеля и провода для установки электропроводки? Примеры в имперской и метрической системе
- Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
- Еще больше пошаговых руководств и руководств по прокладке домашней электропроводки
URL скопирован
Показать полную статью
Связанные статьи
Кнопка «Вернуться к началу»
Накладные расходы на строительство нового дома
Доступна для скачивания PDF-версия заявки на обслуживание жилого дома.
Свяжитесь с CPS Energy Customer Design & Delivery по телефону 210-353-4050 с понедельника по пятницу с 7:30 до 16:00 или по телефону [email protected] , если вам нужна помощь в выполнении любого из следующих шагов.
Приведенные ниже шаги относятся к новым домам, которые будут обслуживаться воздушной системой распределения электроэнергии, включая удлинение воздушной линии до подземной.
Загрузите подробный документ «Накладные расходы на строительство нового дома» .
1 из 15
Убедитесь, что ваше местоположение находится в пределах границ службы CPS Energy.
См. Карту границ электрических сетей и Карту границ газовых сетей .
*Следующая ссылка содержит важную информацию об адресации, необходимую для обработки заявки. Подробнее здесь
2 из 15
Зарегистрируйтесь на веб-портале CPS Energy Construction & Renovation.
Зарегистрируйтесь, чтобы запросить временное обслуживание, и отслеживайте этапы своего проекта вплоть до постоянного обслуживания. После отправки мы обычно обрабатываем вашу регистрацию в течение 24–48 часов. Чтобы разрешить подрядчику зарегистрироваться, заполните веб-форму авторизации .
Для регистрации вам потребуется:
- Название компании/клиента
- Адрес электронной почты
- Номер телефона
- Строительный почтовый адрес
- Существующая или новая платежная учетная запись CPS
- Платежный адрес учетной записи CPS
При открытии нового расчетного счета CPS укажите один из следующих номеров:
- Федеральный налоговый номер или
- Идентификационный номер работодателя (EIN) или
- Номер социального страхования (SSN) или
- Индивидуальный идентификационный номер налогоплательщика (ITIN)
Зарегистрируйтесь на веб-портале
Или отправьте электронное письмо по номеру [email protected]
3 из 15
Подайте заявку на получение разрешений на временную электрическую петлю и запросите временное электрическое обслуживание.

Подайте заявление на получение временного разрешения на использование счетчика в вашем городе или муниципалитете, например в городе Сан-Антонио. Для получения дополнительной информации о выдаче разрешений и проверок города Сан-Антонио перейдите в раздел Город Сан-Антонио — Разрешение, проверка и проверка. Если вы находитесь за пределами Сан-Антонио, обратитесь в местный муниципалитет.
Запросите временное обслуживание CPS Energy на веб-портале Construction & Renovation .
- Выберите символ «плюс» в верхней части экрана, затем «Дом для одной семьи».
- Найдите свой временный адрес в нашей системе, обозначенный #T или TEMP.
- Если вы не видите временный адрес (#T), установите флажок «Запросить создание адреса», добавьте «#T» в поле «Квартира/подразделение/здание №» и заполните необходимую информацию.
- Выберите службу и тип установки. (Выберите «Временный» для временных услуг)
- Предоставление сведений о проекте
- Выберите свою платежную учетную запись или «Запросить новую учетную запись».
- Просмотрите сведения о проекте и отправьте его.
- После отправки вы увидите свой номер проекта для справки.
Отдел технического обслуживания клиентов CPS Energy должен утвердить ваш проект надземной части. Прикрепите чертеж контура счетчика и убедитесь, что он соответствует схемам CPS Energy Service Standards — Temporary Service [Overhead] . Прикрепите документ, выбрав «Проект» на главной странице, а затем «Вложения».
После отправки CPS Energy, как правило, на следующий рабочий день отправляет вам по электронной почте временные инструкции по обслуживанию и счет.
ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ:
Если у вас нет существующего источника электроэнергии рядом с вашей собственностью, CPS Energy потребуется спроектировать, а затем построить расширение линии, что может занять около 40 дней.
Или загрузите и отправьте по почте или по электронной почте свое заявление:
- Заявление на получение услуг по месту жительства
- Solicitud de Servicio Residencial
5 из 15
Подайте заявку на постоянное обслуживание и предоставьте CPS Energy необходимые документы.

Когда вы будете готовы к установке постоянной инфраструктуры, подайте заявку на постоянное обслуживание и при необходимости приложите необходимые документы. Обратите внимание, что стандартный проект CPS Energy для продления воздушных линий заключается в установке воздушной линии на вашу собственность. Если вы предпочитаете, чтобы линия, ведущая к вашей собственности, была под землей, вам нужно будет согласовать ее с назначенным вам дизайнером после подачи заявки.
Подать заявку на портале строительства и ремонта :
- Выберите символ «плюс» в верхней части экрана, затем «Дом для одной семьи» (постоянная услуга — это новый проект, отдельный от временной услуги).
- Найдите свой постоянный адрес в нашей системе (у него не будет T#).
- Если вы не видите свой постоянный адрес, установите флажок Запросить создание адреса и введите необходимую информацию.
- Выберите тип установки службы, затем выберите службы для добавления. Если газ нельзя выбрать, возможно, вы находитесь за пределами нашей карты границ газоснабжения.
Если вы считаете, что это неверно, обратитесь в службу поддержки клиентов по телефону (210) 353-4050.
- Предоставление сведений о проекте
- Выберите свою учетную запись для выставления счетов или запросите новую учетную запись.
- Просмотрите сведения о проекте.
- После отправки вы увидите свой номер проекта для справки.
НЕОБХОДИМЫЕ ПРИЛОЖЕНИЯ
Для воздушных линий электропередач прикрепите к проекту следующие необходимые документы, выбрав «Проект» в разделе «Дополнения».
- Обследование лота
- Лист загрузки
- Контрольный список требований заказчика к условиям окружающей среды
- Чертеж контура электросчетчика, в том числе:
- Применимые услуги (Стандарты электроснабжения, указанные ниже)
- Под крышей — Секция 500, рис. 500.2
- Сквозь крышу – Секция 500, рис. 500.3 500.3 Шаблон обслуживания жилых помещений
- Два метра — 500.
9 Жилые накладные два или более метра Шаблон
- Петля счетчика 320 ампер — 500.10 OH Шаблон петли счетчика 320 ампер для жилых помещений
- Полюс клиента — Раздел 1400, рис. 1400.1
- Под крышей — Секция 500, рис. 500.2
- Размер, количество и тип служебных проводников
- Номинальная сила тока оборудования обслуживания клиентов
- Зазоры
- Применимые услуги (Стандарты электроснабжения, указанные ниже)
Или загрузите и отправьте по почте или по электронной почте свое заявление:
- Заявление на получение услуг по месту жительства
- Solicitud de Servicio Residencial
6 из 15
CPS Energy предоставляет эскиз работы с расположением счетчиков и счет за работу CPS Energy.
CPS Energy, как правило, обработает ваше заявление на постоянное обслуживание в течение двух рабочих дней и отправит вам по электронной почте эскиз работы с указанием местоположения счетчика на вашем объекте. Возможно, нам потребуется провести обследование инженерных сетей, чтобы определить местонахождение счетчика. После того, как мы соберем всю необходимую информацию, мы вышлем счет на оплату работ, которые должны быть выполнены CPS Energy.
7 из 15
Оплатите счет за работу CPS Energy.
Для выполнения работ компанией CPS Energy счет должен быть оплачен одним из следующих способов:
Оплатить онлайн
8 из 15
Подайте заявление на получение необходимых разрешений в вашем городе или муниципалитете.
Вам потребуется получить все соответствующие разрешения и, при необходимости, окончательную проверку электро- и/или газоснабжения в местном городе или муниципалитете, например в городе Сан-Антонио. Для получения дополнительной информации о разрешениях и проверках города Сан-Антонио перейдите на Город Сан-Антонио — Разрешение, инспекция и обзор . CPS Energy также работала с городом Сан-Антонио над созданием контрольного списка разрешений и проверок для вашей помощи. Если вы находитесь за пределами Сан-Антонио, обратитесь в местный муниципалитет.
ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: Вам потребуется разрешение на электроэнергию и/или газ для строительства вашей измерительной петли, а CPS Energy потребуется копия вашего разрешения, а затем ваша городская/муниципальная инспекция, чтобы включить вашу постоянную услугу.
9 из 15
Выполните все необходимые работы и подготовьте объект к проверкам.
Выполните следующие действия, чтобы подготовить объект к проверке. .

- Контрольный список установки газового счетчика
- Контрольный список для предварительной проверки газового счетчика
В дополнение к подготовке инфраструктуры убедитесь, что вы:
- Очистите место обслуживания от всех водопроводных и дренажных линий, а также подземных сооружений; включая септические системы, водопропускные трубы, ирригационные системы, подземную проводку и другие препятствия.
- Удалите все препятствия и/или мусор с кабеля, газа, трансформатора, корпуса вторичной обмотки и маршрута расположения счетчика.
- Подпишите и верните CPS Energy все необходимые сервитуты.
10 из 15
Запросите осмотр.
CPS Energy Inspections
Сообщите CPS Energy, что ваш объект готов, войдя на веб-портал Construction & Renovation и выполнив задание «Готовность сайта». Если вы находитесь за пределами города Сан-Антонио, запросите предварительную проверку газа в CPS Energy, чтобы убедиться, что вы готовы к включению газа после установки.
- Найдите свой проект и щелкните нужную карточку запроса на работу.
- Перейдите на вкладку «Задача» и найдите задачу (задачи) «Сайт готов».
- Убедитесь, что информация на экране верна, прежде чем подтвердить, что сайт вашего проекта готов.
- После подтверждения нажмите кнопку «Подтвердить готовность сайта»,
- После отправки CPS Energy начнет процесс проверки.
- Примечание. Если электрические и газовые службы находятся в одной траншее, повторите те же шаги для соответствующего запроса на работу 9.0024
Вы также можете позвонить в CPS Energy по телефону 210-353-4050, чтобы сообщить нам, что ваш сайт готов.
Городские или муниципальные инспекции
Чтобы включить вашу услугу после установки нашей инфраструктуры и счетчиков, нам требуется успешное проведение инспекции электро- и/или газоснабжения вашего города или муниципалитета. Мы рекомендуем вам приобрести эти инспекции как можно скорее. CPS Energy по-прежнему будет устанавливать вашу инфраструктуру и счетчики, но в закрытом положении до тех пор, пока мы не проведем соответствующие проверки. В некоторых местах эту проверку выполнит установщик счетчиков электроэнергии CPS.
11 из 15
CPS Energy и ваш город или муниципалитет проведут необходимые проверки.
CPS Energy выполнит требуемую проверку, и если ваша проверка пройдена, мы запланируем установку вашей инфраструктуры и установку счетчиков в течение 15 рабочих дней. Если ваш объект не пройдет проверку CPS Energy, вы получите уведомление по электронной почте с указанием причины отказа. После внесения исправлений вы можете повторно щелкнуть «Участок готов» на веб-портале «Строительство и ремонт» или позвонить по телефону 210-353-4050, чтобы запланировать еще одну проверку готовности участка.
Ваш муниципалитет проведет необходимые проверки, прежде чем CPS сможет включить вашу услугу.
12 из 15
Подпишите сервитуты.
При необходимости предоставить сервитутную документацию на необходимые коммуникации после их строительства. Сервитуты или полевые заметки должны быть получены, проверены и подписаны владельцем собственности до того, как ваша услуга будет активирована. Этот процесс может занять до 3 недель. Если для вашего проекта требуется сервитут, ознакомьтесь с приведенной ниже информацией или нажмите здесь, чтобы Подробнее .
Запрос владельца:
Владелец должен предоставить описание сервитута агенту CPS Energy («Агент»). Все жилые, малые и крупные коммерческие проекты требуют подробного описания сервитута. Агент определит, необходимо ли обзорное описание сервитута для проектов жилищного обслуживания.
Запрос третьей стороны:
Если для вашего проекта требуется сервитут третьей стороны, свяжитесь с агентом. Сторонний сервитут должен быть обеспечен и завершен на ранней стадии проекта.
13 из 15
CPS Energy устанавливает вашу воздушную инфраструктуру и счетчики, а затем включает ваши услуги.

ОБРАТИТЕ ВНИМАНИЕ: во избежание задержек убедитесь, что CPS Energy имеет доступ к вашей собственности для выполнения своей работы.
Компания CPS Energy устанавливает инфраструктуру накладных расходов. После установки и если CPS Energy уже получила от вас разрешение на электро- и/или газоснабжение, CPS Energy подсоединит воздушные кабели от трансформатора к месту установки вашего счетчика, затем настроит ваш счетчик (счетчики) и активирует вашу услугу (услуги).
14 из 15
Позвоните, чтобы CPS Energy отменила вашу временную услугу.
Позвоните в отдел обслуживания клиентов по телефону 210-353-3333, чтобы удалить временную услугу.
15 из 15
CPS Energy отправляет вам окончательный счет за временное обслуживание, и начинается обычное выставление счетов.
CPS Energy вышлет вам окончательный счет за временное обслуживание, после чего начнется обычное выставление счетов. Если вы еще этого не сделали, зарегистрируйтесь в Управление моей учетной записью .
