Предметом изучения географии является Земля — её материки, океаны, страны. Но нашу планету нельзя принести в школьный класс, поэтому при изучении географии пользуются изображениями Земли или её частей — глобусами, географическими картами, космическими снимками, планами. Они дают представление о величине и взаимном расположении географических объектов.
ОБРАТИТЕСЬ К ЭЛЕКТРОННОМУ ПРИЛОЖЕНИЮ. Виды изображений поверхности Земли.

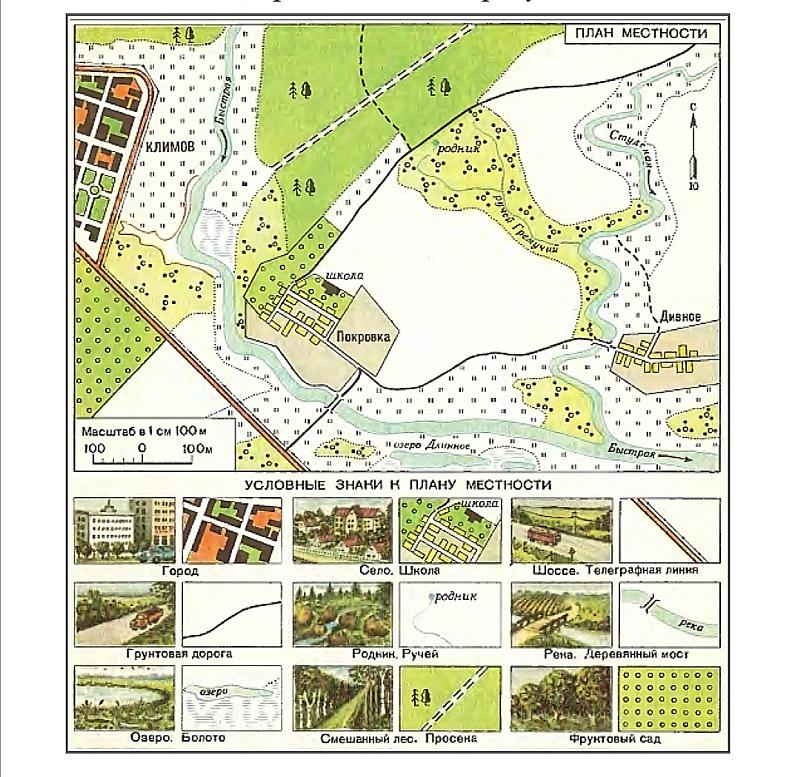

1. Что такое план местности? Допустим, вам нужно объяснить кому-нибудь, как пройти от школы к вашему дому. Проще и понятнее будет сделать это с помощью схемы. Вы не станете рисовать окружающие объекты такими, какими они выглядят в природе или на фотографии, а начертите на листе бумаги схему — план территории, обозначив дома квадратиками, улицу или дорогу — линией, деревья — кружочками и т. д.
Существуют определённые правила составления планов местности.
Такие планы делают топографы (от греч. «топос» — место и «графо» — пишу). Топографические планы используются, как правило, в ситуациях, когда требуется подробная схема не слишком большой территории. Они нужны, например, при составлении строительных проектов. Можно составить план своих помещений (дома, квартиры, комнаты), своего дачного участка, двора, сада.
Топографический план (от лат. «планум» — плоскость) — изображение на плоскости небольшого участка земной поверхности в уменьшенном виде при помощи условных знаков.
2. Условные знаки. Для того чтобы работать с топографическим планом, нужно уметь его читать. Нельзя читать, не зная букв. «Азбукой» плана являются условные знаки. Условные знаки, обозначающие объекты на плане, называются топографическими. Такие знаки похожи на сами объекты. Каждому природному объекту на плане соответствует определённый цвет: лес — зелёный, река, озеро, болото — голубые. Некоторые объекты, такие как поля, огороды, леса, заросли кустарника, занимают на местности большие площади.
ЗАДАНИЕ. Познакомьтесь с условными знаками на форзаце 1 и в атласе и ответьте на вопросы: а) Как изображают на плане местности разнообразные дороги? б) Какие участки местности оставляют на плане незакрашенными? в) Назовите условные знаки, которые имеют вид линий, г) Назовите все условные знаки, которые изображают голубым, зелёным, коричневым и жёлтым цветом. Условных знаков какого цвета на планах больше всего?
Рис. 6. Размещение условных знаков: А — правильное; Б — неправильное
• Найдите пять отличий между рисунками. Какие условные знаки изображены неправильно?
При изображении местности с помощью условных знаков нужно соблюдать правила их нанесения (см. рис. 6). Условные знаки на планах должны быть одинаковыми по форме, величине и цвету.
ВОПРОСЫ И ЗАДАНИЯ
1. Что можно узнать по топографическому плану? 2. Пользуясь планом на форзаце 1, расскажите, что можно увидеть на берегах реки Нары, проплывая по её течению.
3. Какие условные знаки надо использовать для изображения местности вокруг вашей школы, вашего дома? 4*. Расскажите о своём пути в школу, заменив как можно больше слов условными знаками.
Предыдущая
СтраницаСледующая
СтраницаОглавление
| ||
| Планом (от лат. planum — плоскость) называется чертёж местности, выполненный в условных знаках в крупном масштабе (1: 5000 и крупнее). Обычно планы составляют на небольшой участок местности, размером в несколько квадратных километров, кривизна поверхности Земли при этом не учитывается. Первые в истории карты были планами. Планы используются в самых разных
отраслях промышленности и сельского хозяйства. Крупно- и среднемасштабные общегеографические карты (1:5000—1:1000 000) называются топографическими. Топографическая карта — уменьшенное, точное, подробное и наглядное изображение земной поверхности с помощью условных знаков, выполненное в определённой картографической проекции. Большинство топографических карт создаётся в равноугольной поперечно-цилиндрической проекции Гаусса, при которой изображение земной поверхности на плоскости наносится по зонам, вытянутым от Северного полюса до Южного. Границами зон служат меридианы с долготой, кратной 6° (всего 60 зон — прим. от geoglobus.ru). В пределах каждой зоны поверхность проектируется на плоскость. Топографические карты создаются на большие территории и издаются отдельными листами, ограниченными рамками. Сторонами внутренних рамок служат линии параллелей и меридианов. При построении топографических карт используют масштабные и внемасштабные
условные знаки, которые показывают местоположение объектов и передают их
качественные и количественные характеристики. Топографические карты служат основным источником информации о местности и используются для её изучения, определения расстояний и площадей, дирекционных углов, координат различных объектов и пр. Они широко применяются в военном деле при подготовке к учениям, маневрам и боевым действиям, планировании передвижения войск, определении координат огневых позиций и т.д. Необходимы топографические карты и путешественникам. Азимут — это угол, образуемый в данной
точке на местности или на карте между направлением на север и направлением на
какой-либо предмет. Как составить план местности? В первую
очередь необходимо выбрать точку, откуда весь участок, который вы хотите нанести
на план, будет хорошо виден. Затем выберите масштаб и сориентируйте планшет с
помощью компаса на север, в верхнем углу плана нарисуйте стрелку, направленную
вверх, и подпишите рядом букву «С» — направление на север. На плане обозначьте
точку, с которой производится съемка, и нанесите на него основные ориентиры
местности, например мост через реку или большое дерево. Далее с помощью компаса
измеряйте азимут каждой точки, которую вы хотите нанести на план, и, пользуясь
транспортиром, отмечайте на плане соответствующий угол. При этом каждый раз
проводите в данном направлении вспомогательную сплошную линию, на которой
откладывайте длину отрезка от «полюса» съёмки до искомой точки (измеренное на
местности расстояние переводите в сантиметры в соответствии с избранным
масштабом — прим. Чем отличается план от карты? План вычерчивается в более крупном масштабе, чем карта. При создании плана не учитывается кривизна поверхности Земли, а карта строится согласно выбранной картографической проекции. На картах есть градусная сетка, а на планах её нет. На карте стороны горизонта определяют по направлениям параллелей и меридианов, а на плане верх чертежа считается направлением на север, нижняя рамка — направлением на юг, левая — на запад, а правая — на восток. На плане местность изображена очень подробно, а на карте указываются только крупные объекты — равнины, горы, города, реки и т.д. | |
При строительстве зданий,
прокладке дорог и коммуникаций без них не обойтись.
Основные элементы местности (реки,
озёра, населённые пункты — прим. от geoglobus.ru) изображаются в действительных
очертаниях и размерах в соответствии с масштабом карты. Внемасштабными знаками
отмечают какие-либо заметные объекты на местности — башни, отдельно стоящие
деревья, колодцы, родники и т.д. Рельеф на топографических картах изображают
горизонталями, на реках указывают направление и скорость течения, леса
окрашивают в зелёный цвет, а пашню оставляют незакрашенной.
Различают истинный и магнитный азимуты. Если в качестве
начального направления берут магнитный меридиан, то получается магнитный азимут;
а если истинный (проходящий через полюса Земли — прим. от geoglobus.ru), то
азимут получается истинный.
зон затопления | Карты затопления
Зоны затопления — это участки земли, которые могут быть покрыты затопленными водами.
Федеральное агентство по чрезвычайным ситуациям отнесло более 20 000 населенных пунктов в США к категории зон затопления.
В зонах повышенного риска вероятность затопления при 30-летней ипотеке составляет не менее 1 из 4. Все владельцы домов и предприятий в этих районах с ипотечными кредитами от кредиторов, регулируемых или застрахованных на федеральном уровне, обязаны приобрести страховку от наводнения. На картах паводков они показаны как зоны, обозначенные буквами A или V.
Зоны затопления от умеренного до низкого риска
В районах с умеренным и низким риском риск затопления снижается, но не устраняется полностью. Эти районы подают более 20% требований NFIP и получают одну треть помощи в случае наводнения. Страхование от наводнений не требуется на федеральном уровне в районах с умеренным и низким уровнем дохода, но рекомендуется для всех владельцев и арендаторов недвижимости. Они показаны на картах наводнений в виде зон, обозначенных буквами B, C или X (или заштрихованным X).
Неопределенные зоны затопления
Анализ опасности затопления в этих районах не проводился, но риск затопления все еще существует. Ставки страхования от наводнения отражают неопределенность риска наводнения. Эти районы обозначены буквой D на картах наводнений.
(Зона AE) Высокий риск. Районы, подверженные затоплению в результате наводнения с вероятностью 1 процент в год. Показан БФЭ. Требуется страховка от наводнения.
(Зона A) Высокий риск. Районы, подверженные затоплению в результате наводнения с вероятностью 1 процент в год. Базовые отметки затопления не показаны. Требуется страховка от наводнения.
(Зона X) Зоны минимального риска за пределами зон умеренного и высокого риска затопления. Страхование от наводнения по желанию.
(Зона X, заштрихованная) Районы умеренного риска в пределах поймы с вероятностью затопления 0,2 процента в год. Страхование от наводнения по желанию.
Идентификатор панели FEMA FIRM. Показывает сообщество, номер карты и дату вступления карты в силу.
Обратите внимание: качество карты, дата вступления в силу и детализация могут различаться в зависимости от сообщества.
Обозначения зон затопления FEMA
Для обозначения рисков в различных частях страны FEMA присвоило каждой зоне букву из алфавита.
Зона затопления A
Районы, подверженные затоплению в результате наводнения с вероятностью 1 процент в год, обычно определяемого с использованием приблизительных методологий. Поскольку детальный гидравлический анализ не проводился, ни высота затопления основания, ни глубина затопления не показаны. Применяются обязательные требования к покупке страховки от наводнения и стандарты управления поймой.
Зона затопления AE, A1-30
Районы, подверженные затоплению в результате наводнения с вероятностью 1 процент в год, определяемого с помощью подробных методов. Показаны базовые отметки затопления. Применяются обязательные требования к покупке страховки от наводнения и стандарты управления поймой.
Зона затопления AH
Районы, подверженные затоплению мелководными наводнениями с вероятностью 1 процент в год (обычно районы затопления), где средняя глубина составляет от одного до трех футов. В этой зоне показаны базовые отметки уровня затопления, полученные в результате детального гидравлического анализа. Применяются обязательные требования к покупке страховки от наводнения и стандарты управления поймой.
Зона затопления AO
Районы, подверженные затоплению мелководными наводнениями с вероятностью 1 процент в год (обычно поверхностный поток на наклонной местности), где средняя глубина составляет от одного до трех футов. В этой зоне показаны средние глубины затопления, полученные в результате детального гидравлического анализа. Применяются обязательные требования к покупке страховки от наводнения и стандарты управления поймой.
Зона затопления AR
Районы, образовавшиеся в результате прекращения сертификации ранее аккредитованной системы защиты от наводнений, которая, как определено, находится в процессе восстановления для обеспечения базовой защиты от наводнений.
Применяются обязательные требования к покупке страховки от наводнения и стандарты управления поймой.
Зона затопления A99
Районы, подверженные затоплению в результате наводнения с вероятностью 1 процент в год, но которые в конечном итоге будут защищены после завершения строящейся федеральной системы защиты от наводнений. Это районы с особой опасностью наводнения, где был достигнут достаточный прогресс в строительстве системы защиты, такой как дамбы, дамбы и дамбы, чтобы считать ее завершенной для целей страхового рейтинга. Зона А99 может использоваться только тогда, когда система защиты от наводнений достигла установленного законом прогресса в направлении завершения. Отметки или глубины базового затопления не показаны. Применяются обязательные требования к покупке страховки от наводнения и стандарты управления поймой.
Зона затопления V
Районы вдоль побережья, подверженные затоплению в результате наводнения с вероятностью 1 процент в год с дополнительными опасностями, связанными с волнами, вызванными штормом.
Поскольку детальный гидравлический анализ не проводился, ни высота затопления основания, ни глубина затопления не показаны. Применяются обязательные требования к покупке страховки от наводнения и стандарты управления поймой.
Зона затопления VE, V1-30
Районы, подверженные затоплению в результате паводка с вероятностью 1 процент в год с дополнительными опасностями из-за воздействия скоростных волн, вызванных штормом. Показаны базовые отметки затопления, полученные на основе подробного гидравлического анализа. Применяются обязательные требования к покупке страховки от наводнения и стандарты управления поймой.
Зоны за пределами SFHA
Районы умеренной опасности затопления, обозначенные как Зона B или Зона X (заштрихованы), также указаны в FIRM, но не считаются частью Особо опасной зоны наводнения. Области с минимальной опасностью затопления, которые находятся за пределами SFHA и выше, чем высота наводнения с вероятностью 0,2 процента в год, обозначены как зона C или зона X (незатененные).
Зона X (заштрихована), B (зоны умеренного риска)
Район с умеренной опасностью наводнения, который определен как находящийся за пределами зоны особой опасности наводнения между пределами базового наводнения и 0,2-процентного годового -случайный (или 500-летний) потоп.
Зона X (незаштрихованная), C (зоны с низким уровнем риска)
Район с минимальной опасностью затопления, который определен как находящийся за пределами района особой опасности наводнения и выше отметки 0,2-процентной годовой вероятности (или 500-летнего) наводнения.
Зона затопления X Определение | Kin Insurance
Что такое зона затопления X?
Федеральное агентство по чрезвычайным ситуациям (FEMA) имеет два обозначения зоны затопления X: одно затененное, а другое незаштрихованное. Зона затопления X (заштрихована) обозначает территорию, где ежегодный риск наводнения составляет от одного процента до 0,2 процента. Это считается умеренным риском.
Когда Зона X не затенена, риск наводнения составляет менее 0,2 процента, и она защищена от 100-летнего наводнения дамбой.
Какова базовая высота затопления зоны X?
Базовая высота наводнения (BFE) — это высота наводнения, которая, скорее всего, достигнет на основе исторических данных и географических данных. Другими словами, ожидается, что в случае наводнения вода поднимется до БФЭ. Однако FEMA не установило BFE ни для затененной, ни для незатененной зоны затопления X, поскольку считается, что эта территория находится за пределами зоны риска наводнения.
Если вы хотите еще раз проверить свою зону затопления и BFE, вы можете найти свой адрес в сервисном центре карты затопления FEMA.
Должны ли дома в зоне затопления X иметь страховку от наводнения?
Зона затопления X не является особой зоной риска затопления, как зона затопления A или AE, поэтому домовладельцы с федеральной ипотекой не обязаны получать страховку от наводнения. Тем не менее, вы все равно можете изучить свой риск и рассмотреть возможность получения предложения.
Минимальный риск затопления в этой зоне низок, поэтому покрытие значительно дешевле, чем в других зонах. Дополнительная премия может быть оправдана в исключительно дождливые годы.
В районах, которые обычно не часто затопляются, со временем могут возникнуть проблемы с дренажем, что приведет к скоплению воды возле домов. По данным FEMA, один дюйм воды может привести к материальному ущербу на сумму около 27 000 долларов. Уже одно это может сделать страхование от наводнений разумной инвестицией.
Сколько стоит страховка от наводнения в зоне X от наводнения?
Поскольку в зоне затопления X относительно низкий риск, наши ставки начинаются со 175 долларов в год. Это на 252 доллара меньше, чем средняя страховая премия NFIP в размере 427 долларов в зоне X.
NFIP против частного страхования от наводнения для зоны X от наводнения
У домовладельцев в зоне от наводнения X, желающих застраховаться от наводнения, есть два варианта. Вы можете либо купить полис в Национальной программе страхования от наводнений (NFIP), либо получить его в частной страховой компании, такой как Kin.
Покрытие NFIP ограничено суммой в 250 000 долларов США за ваш дом и 100 000 долларов США за ваше имущество. Кроме того, для вступления полиса в силу требуется 30 дней, что означает, что любой ущерб от наводнения, нанесенный в течение периода ожидания, не покрывается.
Частные страховщики обычно могут предложить больше вариантов и более высокие лимиты покрытия, чем NFIP. Например, мы предлагаем страхование от наводнения в качестве дополнения к полису страхования жилья. Нет периода ожидания, и мы сопоставляем ваши лимиты покрытия наводнений с лимитами вашего жилья, личного имущества и других сооружений.
Советы по минимизации ущерба от наводнения в зоне затопления X
Наводнение может произойти где угодно, и его последствия могут дорого обойтись. Независимо от того, получаете ли вы страховку или нет, вы хотите уменьшить потенциальные расходы. Вот несколько советов, которые помогут вам предотвратить ущерб от наводнения:
- Переместите оборудование на более высокие этажи : Постарайтесь переместить предметы, которые могут быть повреждены, на более высокие этажи, если вы получите предупреждение о наводнении.
