Как установить электросчетчик в квартире: Установка счетчика учета электроэнергии в квартире

виды электросчётчиков и инструкция подключения своими руками

Для установки счётчика электроэнергии в квартире не требуется знания определённых монтажных технологий, с подобной задачей способен справиться любой хозяин, владеющий элементарным инструментом. В случаях самостоятельной установки приборов не допускаются нарушения порядка установки. Кроме всего, подобные действия сопряжены с правовой составляющей этого мероприятия и должны быть зарегистрированы в ближайшем отделении официального поставщика.

• Общепринятые нормы
• Разновидности приборов учёта
• Особенности монтажа
• Подключение устройства
  • Необходимая подготовка
  • Подробная инструкция

Общепринятые нормы

Следует всегда принимать во внимание, что указанный прибор, предназначенный для учёта величины потребляемой электрической энергии, является неизменной собственностью организации, предоставляющей свои услуги по энергетической обеспеченности определённого участка жилплощади, в рамках которого разрешено действие счётчика имеющейся мощности.

Использование электрической техники подчинено определённым правилам, ответственность за соблюдение которых возлагается на пользователя, равно как и обеспечение целостности страховочных пломб. Стоит обратить внимание на то, что к монтажу электросчётчика руками потребителя организация, осуществляющая контроль, способна допустить лишь при замене вышедшего из строя оборудования, либо при полной замене начинки электрической сети, или подключении объекта к электроснабжению.

От точности показаний электрического счётчика в прямой зависимости находится размер платежа за пользование электроэнергией в конкретном помещении, находящемся под его контролем. Это создаёт необходимость:

• Осуществлять проверку наличия холостого хода электроприбора.
• Подсчёта погрешности счётчика.

В квартирах электросчётчики размещают в распредщитах, расположенных на лестничной площадке.

Для того чтобы установить электросчётчик внутри квартиры, необходимо иметь предназначенный для этого электрощит.

В частном секторе счётчики устанавливают в прихожих или в специальных технических помещениях. По новым правилам электрический счётчик должен устанавливаться в местах со свободным доступом для беспрепятственного снятия показаний с электроприбора без необходимости проникновения за ограждения участка. Эти требования призваны оградить поставщика электроэнергии от мошенничества со стороны потребителей. Помещения, подвергающиеся воздействию мороза, не рекомендуется использовать для установки электросчётчика в квартире своими руками.

Разновидности приборов учёта

Модели электронных счётчиков адаптированы для использования как в условиях однофазных (коммунальных) сетей, так и трехфазных (промышленных) сетей, в зависимости от места их установки. Приборы, предназначенные для установки в условиях однофазной сети, отличаются меньшей ценой и простотой своей конструкции.

Среди пользователей, использующих электроэнергию в бытовых целях, очень редко встречаются подключения к трехфазной сети.

Основным критерием различия электросчётчиков является их принцип действия. На сегодняшний день предоставляются следующие варианты:

• Индукционные. Принцип работы этих приборов основан на использовании индукции в электромагнитных полях. Этот тип счётчиков был широко распространён в конце XX века. Такую популярность прибору принесла не только его низкая цена, но и способность исчислять показания с минимальной погрешностью, обладая при этом высокой надёжностью и способностью к длительному использованию. Сегодня возможности данных приборов не способны отвечать современным требованиям по осуществлению учёта электрической энергии. Качество их работы снижается, если уклон устройства превышает 10 градусов, они могут изменять свои показания при значительных перепадах температурного режима и проявляют чувствительность к магнитным полям.
  За время их использования недобросовестными потребителями было разработано множество методик, способных искажать показания электросчётчиков индукционного типа. Для этой цели использовались различные трансформаторные устройства или промышленные магниты, обладающие сильным магнитным полем.
• Счётчики электронного принципа действия. Подобными приборами сегодня повсеместно заменяют утратившие актуальность индукционные устройства. Эта инициатива прежде всего исходит от различных государственных структур. Они устанавливают правила, обязывающие пользователей производить замену индукционных приборов, неспособных на сегодня соответствовать требованиям точности исчисления потребляемой мощности. Основные преимущества приборов электронного действия заключаются в высоких показателях надёжности и предоставлении требуемой точности их показаний. Также следует отметить их компактные размеры и способность производить расчёты, пользуясь одновременно несколькими тарифами, способными изменяться по времени суток. Эти устройства устойчивы к различным воздействиям и могут служить гарантией добросовестности потребителя.

Основываясь на положении от 1996 года, требования к погрешности в точности показаний электросчётчиков должны соответствовать установленному пределу 2 — 2.5%. Для чего был установлен ГОСТ, имеющий номер 6570−96, по условиям которого требования точности, предъявляемые к классу приборов, разрешённых для использования в бытовых условиях, обязаны быть не менее 2.

На сегодняшний день нашли применение счётчики, способные вести учёт как активного, так и реактивного вида нагрузки. В коммунальных электросетях, к которым подключены все квартиры, а также частные дома, может допускаться установка электросчётчиков своими руками. Здесь используют устройства для учёта активной составляющей электроэнергии. Поэтому рассмотрению будут подлежать модели, обладающие данными характеристиками.

В случае необходимости установить счётчик электроэнергии двухтарифной модели или трехтарифной по желанию потребителя, возникнет необходимость получения разрешения со стороны поставщика, осуществляющего предоставление услуги по электроснабжению. В этом случае будет составлен определённый договор, предоставляющий потребителю дополнительные возможности. За последние десятилетия величина потребляемой мощности в коммунальных сетях значительно возросла. Этот факт вынуждает поставщиков создавать всевозможные условия для перевода населения на двухтарифные счётчики, которые позволяют производить более точные расчёты.

Особенности монтажа

Установка двухтарифного счётчика приобретает смысл только при условии, что потребитель использует максимальные пределы своих мощностей в часы пик, когда сеть и без того перегружена. Двухзонный счётчик имеет существенный недостаток. Он является довольно дорогим прибором, помимо этого, программирование этого устройства тоже является платной услугой.

Основная область применения трехтарифных моделей счётчиков находится в промышленной зоне, однако имеющиеся на сегодняшний день законы разрешают использование этой техники в бытовых условиях.

Следующим критерием, позволяющим классифицировать электросчётчики, являются показатели напряжения и величины номинального тока.

Подключение приборов, которые необходимы для работы, в условиях превышения показаний номинального тока отметки в 100 ампер производится при помощи непрямого включения с использованием трансформатора тока. Подобные приборы применяются в условиях трехфазных сетей, в которые включены потребители, обладающие большой мощностью. Допуск к установке этих устройств имеют только специалисты, обладающие установленным разрядом квалификации.

Выбирая модель электросчётчика в случае, если он будет устанавливаться самостоятельно, необходимо фиксировать время, в которое была установлена пломба на корпусе прибора. По установленным правилам время установки пломбы, находящейся на корпусе прибора, не должно превышать 1 года.

Подключение устройства

Прежде чем начать подключение прибора учёта к своей электросети, необходимо подготовить место, в которое он будет устанавливаться. Кроме этого, должны быть заранее приготовлены все необходимые инструменты, а также материалы, при помощи которых будет производится установка устройства.

Необходимая подготовка

В современных магазинах, предоставляющих ассортимент электротоваров, можно подобрать электрический щит, подходящий для установки электросчётчика. Здесь можно найти как полностью укомплектованные приспособления, так и любые элементы для их комплектации. В таком магазине можно приобрести счётчик, укомплектованный установочной панелью, что значительно упростит его установку.

При установке электросчётчика на стену необходимо зафиксировать его вертикальное положение. Устанавливать устройство положено в специально предназначенном для этой цели электрическом щите или на установочную панель, которую следует приобрести заранее в магазине электротоваров. Специальных нормативов, определяющих высоту расположения счётчика, не предусмотрено, однако существует положение, запрещающее устанавливать прибор в местах, недоступных для прямого визуального контакта. Рекомендуемая высота расположения счётчика находится на отметке 1 метр 70 сантиметров от уровня пола.

Подробная инструкция

Прежде чем самостоятельно приступить к подключению электросчётчика, необходимо получить точные данные схемы расположения электропроводки в выбранном помещении. Количество устанавливаемых автоматов в электрическом щите определяется количеством образованных групп, мощные потребители (стиральная машина, бойлер) подключаются напрямую в электрический щит к отдельному автомату.

Порядок выполнения работ при самостоятельной установке электросчётчика:

• В полость электрощита шурупами прикручивается монтажная планка, предназначенная для установки элементов, комплектующих это приспособление.
• Прежде всего на монтажную планку устанавливают электросчётчик, положение которого определяется конструкцией электрического щита.
• Если модель электрощита не предусматривает специальных выводов для подведения фазных и нулевых концов, в определённых местах необходимо установить специальные шины, предназначенные для этой цели.
• Следующим шагом является установка автоматов, количество и параметры которых необходимо определить заранее.
• После этого устанавливают устройство, предназначенное для аварийного отключения всей сети, величина номинального тока устройства должна соответствовать аналогичному параметру электросчётчика.
• Концы проводки, поступающие от групп потребителей, крепятся к нижним клеммам автоматов, а верхние клеммы связывают при помощи перемычек, которые можно изготовить из изолированного провода.
• К электросчётчику вначале подсоединяют нагрузку, подключив фазный провод к контакту, расположенному на счётчике под номером 2, а нулевой — к аналогичному контакту под номером 4.
• Фазу вводного провода, обеспечивающего питание сети помещения, подключают к контакту счётчика с номером 1, а его ноль — к контакту под номером 3.

Для комфортной эксплуатации электросети необходимо установить на автоматы указатели, определяющие группы, подключённые к каждому из них.

Схема подключения электросчетчика в квартире

31. 05.202019.02.2023 Админ.

Как принципиально устанавливается электросчетчик

Электросчетчик устанавливается для всех квартир, для учета электроэнергии (учета потребления) и является обязательной составляющей квартирной электропроводки.

В ПУЭ  (п. 7.1.59- 7.1.66) определены два места установки электросчетчика для квартиры:

1. В квартире, в квартирном щитке или на специальной панели;
2. Вне квартиры на лестничной клетке в этажном щитке.

Электросчетчик  должен отключаться от питающей линии. Это делается для обеспечения безопасного обслуживания счетчика. То есть до электросчетчика должен быть установлен коммутационный аппарат, будь то автоматический выключатель или пакетный выключатель.

После электросчетчика должны быть установлены аппараты защиты, для защиты всех групп электропроводки квартиры. То есть, после счетчика на каждую группу розеток и группу освещения нужно установить автоматы защиты или дифференциальные автоматы.

Это все правила по который составляется схема подключения электросчетчика в квартире.

Обобщим. Принципиальная схема подключения электросчетчика строится так.

Питание квартиры →Автоматические выключатели→Электросчетчик→Автоматы защиты групп проводки.

Схема понятна и проста в исполнении.

Стоит напомнить, что счетчики бывают однофазные (напряжение питания 220 Вольт) и трехфазные (напряжение питания 380 Вольт). Понятно, что принципиально схема подключения электросчетчика в квартире для обоих напряжений одинаков, различаются лишь детали исполнения.

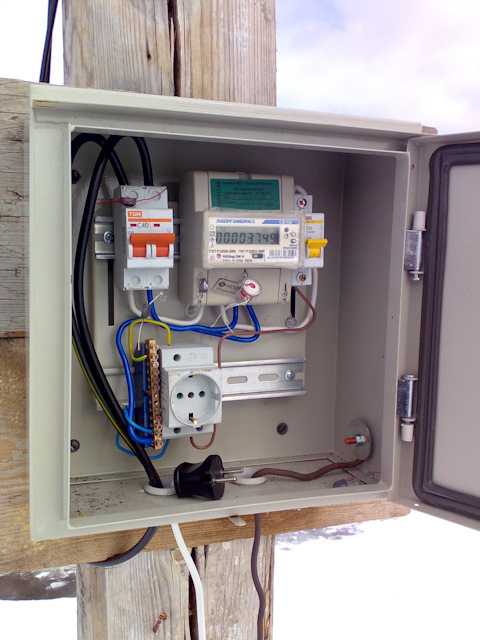

Однофазная схема подключения электросчетчика

Однофазные электросчетчики устанавливаются в электрических сетях напряжением 220 Вольт,  между распределительной цепью подъезда и групповыми цепями квартиры.

На счетчике, для подключения, под защитным коробом, есть четыре силовые клеммы. Для подключения используются только фазный (L) и нулевой рабочий (N) провода сети. Провод заземления (PE) к электросчетчику не подключается. Защита электросети квартиры осуществляется автоматом защиты ( на данной схеме – одной группа, один автомат) квартиры.

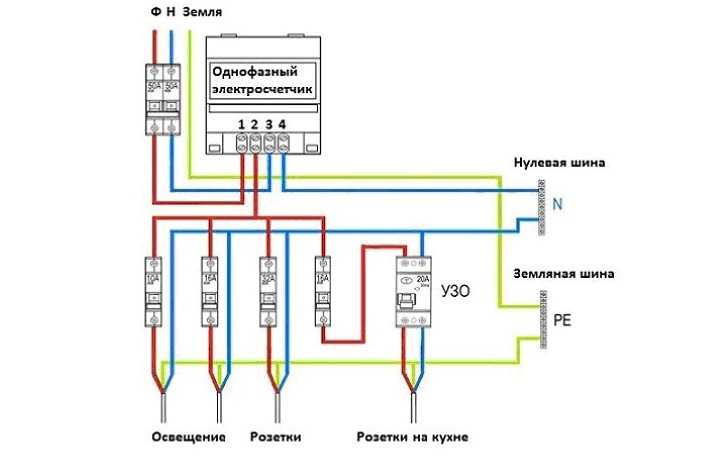

Предлагаю посмотреть визуальную и почти принципиальную схемы подключения однофазного электросчетчика.

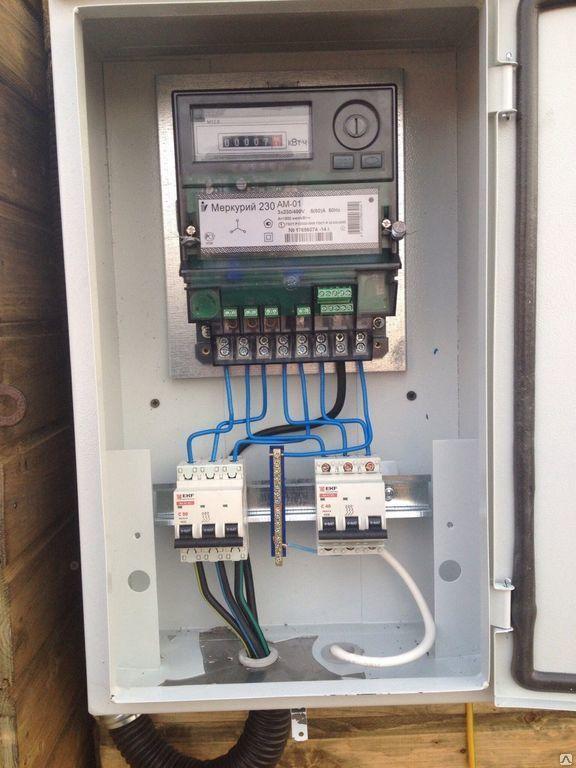

Трехфазная схема подключения счетчика

Трехфазные счетчики прямого подключения, то есть подключения без трансформаторов, устанавливаются в сетях с максимальным током до 100 Ампер и напряжением питания 380/220 Вольт.

Устанавливаются трехфазные счетчики между распределительной цепью подъезда и  групповыми цепями квартиры. Со стороны питания (генератора) устанавливается прибор отключения, после счетчика, устанавливаются защитные приборы, защищающие. Как электропроводку групповых цепей, так и сам электросчетчик.

Для подключения используются только фазные (L1,L2,L3) провода  и нулевой рабочий (N) провод сети. Провод заземления (PE) к электросчетчику не подключается.

Посмотрите две схемы подключения трехфазного электросчетчика.
