Как построить торговый павильон своими руками: Как изготовить торговый павильон своими руками. Из чего лучше строить киоск. Два варианта конструкции стен-сэндвичей

Содержание

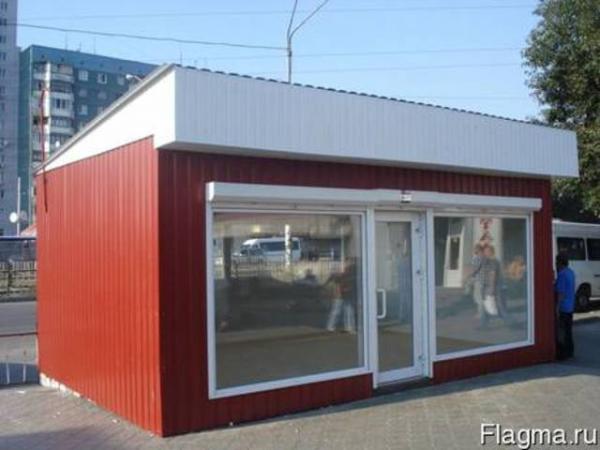

Как построить торговый павильон: инструкция

Начинать строительство необходимо с оформления договора аренды на участок земли, где планируется проведение процесса.

Первым делом, чтобы построить торговый павильон необходимо грамотно выбрать участок под павильон и оформить заявление в муниципальные либо государственные органы власти.

Содержание

Как построить торговый павильон: выбор места
Как построить павильон своими руками: аренда земельного участка
Как построить торговый павильон: разрешение на строительство

Как построить торговый павильон: выбор места

Итак, начинаем процесс с грамотного выбора площади. Торговая деятельность будет приносить значительно больше доходов в наиболее «активных» местах. Следовательно, этот вопрос нужно решать с наибольшей ответственностью.

Выбрав площадь, которая вас устраивает, переходим к следующему вопросу. Необходимо определиться с видом павильона, который вы планируете установить. Этот выбор необходимо осуществлять в зависимости от той цели, которую вы преследуете, устанавливая строение.

Разновидность павильонов огромна. Наиболее легкие варианты подойдут для временной летней торговли. Такой павильон не считается недвижимостью и получать разрешение на строительство такого сооружения не требуется. Для более продолжительной и серьезной торговли лучше установить павильон на фундаменте. Этот вид павильонов уже считается недвижимостью. В нем значительно теплее в холодную погоду, однако следует получить разрешение на строительство.

Важно! Права на недвижимое имущество нужно обязательно зарегистрировать в Росреестре.

Как построить павильон своими руками: аренда земельного участка

Для оформления договора аренды на землю, нужно написать заявление в муниципальные либо государственные органы, занимающиеся этим вопросом, о предварительном выборе участка, а также о согласовании места размещения объекта.

Скачать образец договора аренды торгового павильона

Представители органов, совершают все требуемые операции относительно участка, выбранного вами и осведомления лиц, которые заинтересованы в вопросе о планируемом возведении павильона. На следующем этапе выносится решение о согласовании выбранного места для торговли, проводится соответствующая кадастровая деятельность, выбранный участок ставится на кадастровый учет.

После совершения всех требуемых процедур, уполномоченные органы выносят решение относительно строительства на выделенном участке помещения. Оформляется договор найма, который после заключения нужно зарегистрировать в Росреестре.

Как построить торговый павильон: разрешение на строительство

Чтобы построить торговый павильон необходимо получить разрешение на строительство в Администрации города/района.

Обратите внимание! Разрешение на строительство необходимо только в том случае, если объект (в нашем случае павильон) является капитальным строением.

Градостроительный кодекс РФ не дает точного понятия относительно объектов, относящихся к капитальному строительству (к объектам капитального строительства относят строения кроме временных сооружений, навесов, киосков и т. п.). Опираясь на это понятие, большинство павильонов можно причислить к объектам, относящимся к капитальному строительству.

Если все же вам требуется оформить разрешение, напишите заявление в уполномоченные органы и приложите к нему следующий пакет документов:

Оформленное заключение о государственной экспертизе проектной документации относительно строения;

Договор аренды на землю, либо другие имеющиеся у вас документы, которые устанавливают ваше право на участок;
Градостроительный план участка, где планируется строительство помещения;
Всю проектную документацию относительно планируемого строения.

В отдельных случаях от вас могут потребовать и другие документы.

Помните! Приступить к строительству объекта вы можете только после прохождения вышеуказанных этапов.

Дорогие читатели! Если у вас остались вопросы по теме «Как построить торговый павильон: инструкция» или возникли другие вопросы, задайте их прямо сейчас — обращайтесь в форму онлайн-консультанта или позвоните нам по телефону 8(800)-350-30-02 (звонок и консультация бесплатны для всех регионов России)!

Была ли Запись полезна? Да Нет 45 из 58 читателей считают Запись полезной.

Торговый киоск своими руками | как построить

Легкие, портативные, сборно разборные кабины Кармод, произведенные по высоким автоматизированным технологиям отличное решение вопроса временных легких помещений. За небольшие деньги вы получаете добротную, долговечную, не теряющую по прошествии времени своего блеска кабину. Их можно использовать практически везде: киоск для прессы, хлебный киоск, блок-посты, бытовые помещения, кемпинги, мини офисы, КПП, мобильные туалеты и другое. Если вы хотите построить торговый киоск своими руками, задаетесь вопросом, как построить киоск, то дешевле и выгоднее будет заказать его у компании Кармод, специализацией которое является производство киосков.

Из какого материала производятся кабины и киоски? Каковы их характеристики?

Кармод производит кабины и киоски четырех типов:
— Стеклопластиковые кабины: композитный материал, снаружи покрытый гелькоутом, в виде стекловолокна с инъектированным полиэстером и полиуретаном. Производится по высоким технологиям, обеспечивающим однородную плотность стеклопластиковой массы, что в свою очередь обуславливает повышенную прочность и высокие изоляционные качества материала.
— АБС кабины и киоски: Мы первые, кто запустил в Турции производство кабин из АБС пластика. Между двух слоев пластика вводится слой полиуретана.
Панельные кабины и киоски: на основе многослойных панелей, состоящих из следующих слоев (от внешнего слоя к внутреннему): стальной лист + вспенивающийся полистирол ПСВ + Поливинилхлоридная вагонка.
Городские кабины и киоски: на основе каркаса из коробчатого профиля, с изолятором в виде вспенивающийся полистирола, с двух сторон обшитого декоративными ЦСП плитами.

Насколько кабины устойчивы к ветру?

При условии фиксации на земле они могут выдержать порывы ветра со скоростью до 80 км/час.

Нуждаются ли кабины в уходе?

Кабины Кармод очень легко очищаются как снаружи, так и внутри. Внутреннюю поверхность спокойно можно чистить мокрой тряпкой, а внешнюю щеткой. В местах соединения силикон может износиться, в этом случае его нужно снова замазать. Возникающие пятна можно мыть стандартными средствами чистки.

Как в кабинах обстоит дело с тепло и звукоизоляцией?

Кабины Кармод без какой-либо деформации устойчивы к температуре в интервале от -30 до +60. Кабины можно использовать как жилые помещения, обогревать и охлаждать стандартными обогревателями и кондиционерами. В качестве утеплителя между панелей введен 35 миллиметровый слой полиуретана плотностью 40 кг/м3, который обеспечивают высокий уровень тепло и шумоизоляции.

Могут ли быть произведены кабины любых размеров?

Производство кабин осуществляется литьем в формы, поэтому размеры кабин должны быть в рамках размеров форм. Наш стандартный набор размеров отвечает практически всем потребностям, которые могут возникнуть. Стеклопластиковые и городские кабины могут быть произведены площадью до 50 квадратных метров.

На пребывание скольких человек рассчитаны стандартные размеры ваших кабин?

В кабинах наших стандартных размеров количество людей определяется из расчета 2 м2 на одного человека. Перед покупкой кабины, наши специалисты помогут вам сделать самый оптимальный выбор исходя ваших целей и потребностей.

Какой нужен фундамент для кабин и киосков?

Площадка, куда будет устанавливаться кабина, должна быть выравнена уровнем с толщиной бетона в 10 см. Для фиксации кабины нужно по ее краям оставить достаточное место на площадке.

Каков гарантийный срок и условия гарантии на кабины?

Необходимо соблюдать правила эксплуатации, изложенные в прилагаемой к кабине инструкции, а также прописанные в договоре. В случае соблюдения этих условий гарантийный срок на производственные и монтажные дефекты составляет один год.

Каким образом можно регулировать температурный режим в кабинах?

Теплоизоляция кабин и так на высшем уровне. При необходимости можно использовать кондиционеры, электрические обогреватели.

Каким образом осуществляется доставка и транспортировка кабин?

Транспортировка кабин в зависимости от размеров, может осуществляться посредством фургонов, грузовиков и фур. В неразобранном виде перевозятся кабины размерами максимум 270х750 см. Кабины больших размеров перевозятся в разобранном виде, после чего на месте собираются специалистами Кармод.

Как построить павильон из стоек и балок (сделай сам)

Обновлено: 20 августа 2020 г.

Вам кажется, что всякий раз, когда вы хотите провести выходной день на улице, погода мешает вашим планам? Дождь и жаркое солнце могут сжать и без того слишком короткое лето до нескольких приятных дней.

Расширьте свое летнее время и победите стихию, построив этот павильон.

Следующий проект›

Этот проект сделан из кедровых столбов и мерных пиломатериалов, уложенных на основание из дерева, бетона и террасного камня. Это сложная задача, но если вы собрали колоду, вы справитесь. На строительство павильона у вас уйдет около двух полных выходных. Однако красота не обходится дешево; рассчитывайте заплатить около 1500 долларов за все и немного больше за ваши личные ландшафтные штрихи.

от экспертов по DIY в журнале семейного мастерства

Время
Сложность

Список материалов

5-1/2 ”X 5-11955959
- 5-1/2” X 5-1119
  - 5-1/2 обработанная древесина (6)
  - Деревянные колья (4)
  - Лист фанеры 3/4” (1/2)
  - Тротуарная плитка 2×2 (12)
  - 1×1 тротуарная плитка (12)
  - Кубический ярд бетона (1)
  - 60 фунтов. мешки с песком (4)
  - Длина 62 дюйма, стальной уголок 3 дюйма x 3 дюйма x 1/4 дюйма (1)
  - Шурупы 3” x 1/2” (24)
  - Бетонные анкеры 3” x 1/2” (12)
  - 2×4 x 8’ сосна (1)
  - Столбы из кедра 6 x 6 x 8 футов (12)
  - Кедровые балки 2×8 x 8 футов (8)
  - 2×8 x 12’ кедровая панель (4)
  - Стрингеры из кедра 2×6 x 7 футов (4)
  - Резьбовой стержень 1/2 дюйма длиной 36 дюймов (6)
  - Гайки 1/2” (24)
  - Шайба 1/2” (56)
  - Шурупы 5” x 1/2” (8)
  - Вальмовые стропила из кедра, 2×6 x 10 футов (4)
  - Рядовые стропила из кедра, 2×6 x 7 футов (4)
  - Нарожные стропила из кедра 2×6 x 8 футов (4)
  - Настил из кедра 5/4 x 6 x 12 футов (30)
  - Рулон рубероида (1)
  - Квадраты кедровой черепицы № 2 @ 200 кв. футов (2)
  - Кедровая крыша (40)
  - 10d оцинк. обычные гвозди (10 фунтов)
  - 8d оцинк. обычные гвозди (8 фунтов)
  - 3d оцинк. коробчатые гвозди (10 фунтов)
  - 12-дюймовые шипованные гвозди (16)
  - 16d оцинк. обычные гвозди (2 фунта)
  Необходимые инструменты
  - Тачка
  - Мастерок
  - Лопата
  - 4 фута. уровень
  - Молоток
  - Кувалда
  - Рулетка
  - Рулетка
  - Меловая леска
  - Каркасный квадрат
  - Торцевой ключ
  - Ножовка
  - Цепная пила
  - Ручная пила
  - Циркулярная пила
  - Универсальный нож
  - 12 дюймов. Площадь скорости
  Схемы наружного павильона: рис. A
  Планы открытого павильона: Рисунок B
  Планы на открытом воздухе Павильона: Рисунок C
  Планы на открытом воздухе: Рисунок D
  Подробности сайта
  ПАВИЛИОНА РАБОТА БАДА сайт на уровне. Неровные участки должны быть застроены на низкой стороне дополнительными ландшафтными бревнами.
  Чтобы построить патио, вам придется снять газон с помощью дернореза или лопаты, а затем немного покопаться. На нашем участке глинистая почва, которая плохо дренируется, поэтому мы добавили несколько дюймов песка под бревна, чтобы отводить лишнюю влагу. Если ваша почва хорошо дренируется, вы можете просто выкопать до толщины бревен и залить 3/4 дюйма. бетонное основание между бревнами, прямо над нетронутой почвой.
  Начало работы с планами наружных павильонов
  После того, как вы выбрали место, вбейте колья в землю на расстоянии 11 футов друг от друга, чтобы определить зону копания. Чтобы убедиться, что ваша размеченная область квадратная, просто измерьте диагонали. Они должны быть равны, чтобы иметь квадратный периметр. Кажется, что колья и веревки всегда мешают, поэтому пометьте газон аэрозольной краской, которую можно приобрести в хозяйственных магазинах.
  Выкопайте дерн на глубину 5-1/2 дюйма. Обрежьте бревна в соответствии с размерами, указанными в списке материалов. (Мы использовали электрическую цепную пилу, но циркулярная пила и ручная пила вполне подойдут.) Затем соедините их вместе по углам. Совет: лучше всего стоять на бревне, в которое вы вбиваете шип. Он удерживает бревна от смещения каждый раз, когда сани встречаются с шипом. Сначала соедините внешний периметр, затем внутренний, как показано на Фото 2. После того, как бревна соединены, выровняйте внешнюю раму (помните, диагональные размеры должны быть равны), затем внутреннюю раму. Чтобы убедиться, что все бревна выровнены, а внутренняя рама находится на одном уровне с внешней рамой, установите уровень 4 фута вдоль каждого бревна. Немного почвы, помещенной под низкие секции, выровняет их.
  Прежде чем продолжить, убедитесь, что внутренняя рама находится на расстоянии 24-1/4 дюйма от внешней рамы с каждой стороны. Утрамбуйте немного земли вокруг бревен, чтобы удержать их на месте. Вы также можете вбить несколько деревянных кольев вдоль внешней стороны каждого деревянного каркаса, чтобы удерживать его на месте, пока вы заливаете бетон. Теперь пришло время подготовить опалубки для каждого угла, как показано на рисунке А, чтобы они были готовы к заливке бетона.
  Выложите 11-фут. квадратная площадка с маркировочной краской. Площадь будет немного больше, чем внутренний дворик, чтобы оставить место для локтя, чтобы проткнуть бревна. Выкопайте дерн лопатой или дернорезом на глубину 5-1/2 дюйма. Если у вас есть низина с какой-либо стороны, вам могут понадобиться дополнительные бревна, чтобы выровнять участок.
  Соедините бревна с помощью 12-дюймового соединения. гвозди с шипами на каждом углу. Сначала постройте внешний периметр, затем внутренний. Наша почва была в основном глинистой, поэтому мы копали немного глубже и укладывали бревна на 2 дюйма песка для лучшего дренажа.
  Заливка бетона
  Вам понадобится чуть меньше 1 кубического ярда бетона, чтобы заполнить внутреннюю часть бревен на глубину 3-1/4 дюйма. Это более 50 мешков сухой бетонной смеси! Ручное смешивание изнашивало бы ваши ладони до костей и зафиксировало бы вашу спину в постоянном изгибе. Так позвоните в компанию по производству готовых смесей и пусть они доставят 1 куб. ярд бетона (около $90). Это немного больше, чем вам нужно, но стоит иметь дополнительно. Чтобы получить нужную бетонную смесь, просто скажите им, что вы заливаете тротуар, и они пришлют соответствующие материалы.
  Приготовьте одну или две тачки вместе с парой запасных спинок, когда подъедет грузовик. Залейте бетон в формы и приготовьте форму 2×4, как показано на фото 3, чтобы выровнять (сгладить) поверхность. Выемки в стяжке 2×4 имеют глубину 2-1/4 дюйма. Это даст вам место для песка, чтобы выровнять камни внутреннего дворика после затвердевания бетона. Затем прикрутите опалубку к брусу.
  Залейте опалубку бетоном (фото 4), как только будет залита и выровнена внутренняя поверхность деревянного каркаса. Бетон в опорах должен сцепиться с бетоном под ним, поэтому работайте быстро. Жаркий сухой день даст вам всего около часа или меньше рабочего времени, так что не отвлекайтесь. Стойки — единственная часть, которая должна хорошо работать, так что оставьте для них работу мастерком.
  Залейте бетонной стяжкой на 2-1/4 дюйма ниже верхней части бревен с внутренней стороны обеих деревянных рам. Не беспокойтесь о том, чтобы сделать поверхность гладкой, потому что позже вы будете насыпать слой песка поверх затвердевшего бетона, чтобы выровнять тротуарную плитку.
  Установите формы для опор на каждом углу, пока бетон под ними еще влажный. Залейте твердую смесь бетона в формы и используйте мастерок, чтобы разгладить ее. Бетону можно легко придать форму полотенцем на открытых сторонах форм.
  Установка тротуарной плитки
  На следующий день вы обнаружите, что бетон достаточно твердый, чтобы укладывать тротуарную плитку. Вы можете купить их в большинстве домашних центров или магазинах товаров для патио. Перед покупкой проверьте толщину брусчатки. Наша брусчатка была чуть менее 2 дюймов толщиной, поэтому нам нужно было выровнять около 3/8 дюйма песка (универсального или игрового песка из вашего домашнего центра) поверх бетона в качестве подстилки для них. Сделайте еще одну стяжку, как показано на Фото 3, с надрезом той же толщины, что и брусчатка. Насыпьте песок и протяните стяжку по балкам, чтобы выровнять песок по бетону. Затем уложите брусчатку на место, как показано на рис. A и B. Мы выбрали два цвета, чтобы дополнить павильон, но вы можете создать свой собственный узор.
  Возможно, вам придется дополнительно выровнять некоторые углы камней внутреннего дворика. Просто поднимите асфальтоукладчик и добавьте или удалите песок по мере необходимости (фото 5). Если ваш внутренний дворик получился немного неквадратным, вам, возможно, придется обрезать края некоторых брусчаток, чтобы подогнать их по размеру. Если да, то полотно для циркулярной пилы по каменной кладке, наденьте защитные очки и перчатки и обрежьте края.
  Насыпав тонкий слой песка на бетон, уложите на место камни патио. Насыпьте горсти песка, чтобы выровнять камни с верхушками бревен.
  Наметьте расположение стоек, обведя концы стоек. Убедитесь, что вы разместили внешние края внутренней стойки на расстоянии 78 дюймов друг от друга, чтобы получить правильные места, соответствующие балкам выше. Это очень важно для выравнивания каркаса крыши. Разрешить 3-в. пространство между внутренней и внешней колоннами.
  Изготовление стальных стоек
  Мы сделали 2 x 3 x 1/4 дюйма. стальные опоры из отрезка стального уголка, который мы приобрели в сварочном цехе. Вы можете сократить 5-дюймовый. с помощью лезвия из оксида алюминия, помещенного в вашу циркулярную пилу, но проще, чтобы сварщики отрезали их по нужной вам длине. В большинстве магазинов есть ножницы, которые легко режут стальной уголок. Вероятно, это будет стоить около 1 доллара за разрез.
  Вы можете либо просверлить 9/16-дюймовый. дырки в опорах столбов делайте сами, или если не любите работать с металлом, наймите сварочный цех, так что и сверление тоже. Если вы делаете это самостоятельно, используйте мощную электродрель. Начните с 1/4 дюйма. отверстие, затем увеличьте его с помощью 9/16-дюймового. кусочек. Обязательно зажмите опоры в тисках, чтобы они не двигались во время сверления. Смажьте сверло небольшим количеством моторного масла во время сверления, чтобы сверло не остыло.
  Когда вы закончите сверлить отверстия, подпилите все острые края и очистите металл уайт-спиритом. Покрасьте опоры двумя слоями антикоррозийной краски.
  Просверлите отверстия в бетонных опорах, чтобы закрепить стальные кронштейны, изготовленные из 3 x 3 дюймов. стальной уголок. 1/2 дюйма. бетонные анкеры захватывают бетон при затягивании гаек.
  Крепление стоек
  Отрежьте кедровые стойки по длине, затем используйте отрезанные концы, чтобы разметить места для стальных опор. Стойки должны находиться на расстоянии 78 дюймов от краев внутренних стоек в каждом углу, как показано на рисунке B. Отметьте карандашом края расположения каждой стойки и расположение отверстий в опорах. Сверло 1/2 дюйма. отверстия в бетоне для установки анкерных болтов для бетона (Фото 7). Этот тип анкера предназначен для захвата бетона при затягивании гайки. Молотком забейте анкерные болты в отверстия, установите опору, шайбу и гайку и затяните гайку гаечным ключом.
  Пока помощник прижимает каждую стойку к каждой стальной опоре, просверлите 3/8 дюйма. направляющие отверстия через опору в стойку для 3 x 1/2 дюйма. затяжные винты. Используйте гаечный ключ, чтобы затянуть винты задержки. Завершите только две стороны, как показано на Фото 8.
  Закрепите каждую балку на месте, предварительно прикрепив ее к стойкам. Болты изготовлены из 1/2 дюйма. резьбовые стержни. Балки сделаны из двух кедровых досок 2х8.
  Установка балок
  Вам также понадобится помощь, чтобы установить балки на место и зажать их во время сверления резьбового стержня. Начните с более длинных балок, как показано на Фото 8. Отрежьте 1/2 дюйма. резьбовой стержень по длине с помощью ножовки. Отрежьте его на 1/2 дюйма короче, чем две стойки и толщина балки. Это скроет концы стержней, шайбы и гайки внутри стойки.
  Просверлите отверстия с зенковкой глубиной 1-1/4 дюйма в стойках. Затем просверлите 1/2 дюйма. отверстие через стойку, балку и стойку на задней стороне. Сверлите очень осторожно, чтобы бита вышла в правильном месте на противоположной стороне. Вы можете купить длинную биту в домашних центрах. Если вы не можете найти длинное сверло, можно купить 1/2 дюйма. лопаточное сверло и удлинитель. Наденьте шайбу и гайку на конец стержня и забейте его молотком. Поместите шайбу и гайку сбоку и затяните торцевым ключом с каждой стороны, как показано на Фото 8.
  Установите короткие балки так же, как и более длинные. Они крепятся всего одним стальным стержнем. После того, как балки на месте, проверьте, стоят ли стойки отвесно, используя уровень. Если их необходимо отрегулировать, установите скобу 2 × 4 от нижней части одной стойки до верхней части противоположной стойки, снова проверьте отвес и прибейте ее на место. Держите скобу на месте, пока не закончите крышу.
  Вставьте резьбовые шпильки после того, как просверлите отверстие с зенковкой и направляющее отверстие. В отверстии с зенковкой будут утоплены резьбовой стержень, шайбы и гайки.
  Расположите зубчатые стрингеры между балками. Вы можете согнуть гвозди 16d, как показано, чтобы закрепить их на месте, затем просверлить и вставить шурупы.
  Каркас крыши
  Установите двойные внутренние стрингеры 2×6, как показано на Фото 10. Эти стрингеры обеспечивают дополнительную поддержку, когда крыша упирается в балки. Прибейте стрингеры вместе (избегайте центральной области) обычными оцинкованными гвоздями 10d, затем сделайте надрезы в центре каждого, как показано на Фото 10. Закрепите их заподлицо с верхней частью и отцентрируйте каждую балку, используя два 5 x 1/2 дюйма. затяжные винты.
  Отрежьте два более длинных вальмовых стропила до размеров, показанных на рис. C, и скрепите их вверху двумя 3-дюймовыми стропильными балками. оцинкованные шурупы. Возьмите напарника и проведите сборку стропил вверх по лестнице, как показано на Фото 11, и прибейте ее к балкам четырьмя обычными оцинкованными гвоздями 10d (по два гвоздя с каждой стороны). Убедитесь, что вальмовые стропила ложатся прямо на места пересечения балок в углах.
  Затем обрежьте два оставшихся вальмовых стропила; это 3/4 дюйма. короче в верхней части, чем другая пара, чтобы компенсировать толщину уже установленных стропил. Прибейте каждую из них к паре вальмовых стропил.
  Вырежьте четыре обычных стропила. Вы заметите на рис. C, что у них есть надрезы на щеках сверху. Эти 45-градусные разрезы с каждой стороны позволяют обычным стропилам плотно прилегать к бедрам. Прибейте их в центре балки и вверху, как показано на Фото 12.
  Затем обрежьте нарожники. Эти стропила имеют сложный срез в верхней части, как показано на рис. C. Четыре из них правосторонние и четыре левосторонние. Прибейте их к балке и вальмовому стропилу тремя обычными оцинкованными гвоздями 8d, как показано на Фото 12.
  Теперь пришло время вырезать доски 2×8 (рис. A) и прибить их к хвостовикам стропил с помощью оцинковки 16d. обычные ногти. Вам нужно будет согнуть их так, чтобы 3/4 дюйма каждого стропила находились над внутренним краем фасции. Это позволит настилу крыши ровно прилегать к вершинам стропил и внешнему краю фасции.
  Установите первый набор вальмовых стропил на балки. Получите некоторую помощь, потому что это может быть неловко. Бедра должны падать прямо на точки пересечения балок.
  Прибейте нарожники к балкам и вальмовым стропилам. Используйте оцинкованные гвозди 8d при забивании нарожных стропил в вальмовые стропила.
  Настил и покрытие крыши
  В нашем проекте используется 12-фут. куски кедрового настила 5/4 для настила крыши, потому что он великолепно выглядит изнутри и достаточно толстый, чтобы гвозди из гонт не торчали. Начиная снизу, поместите первую доску так, чтобы она нависала над фасцией на 1-1/4 дюйма. Прибейте настил к стропилам обычными оцинкованными гвоздями 8d. Ставьте гвозди осторожно, потому что вы сможете увидеть любые пустяки изнутри павильона. Сдвиньте доски вместе, чтобы между рядами не было промежутков.
  После того, как вы закончите настил, скрепите скобами 30-lb. рубероид поверх настила. Мы использовали кедровую черепицу № 2 на крыше. У них есть несколько узлов, но они простоваты и добавляют шарма структуре. Ваш первый ряд черепицы будет подстилкой для первого ряда. Пусть они свисают за нижнюю часть настила крыши на 1/2 дюйма. Затем прибейте гонты прямо по этому ряду, убедившись, что швы смещены по отношению к слою подстилающего слоя. Используйте 3d оцинкованные гвозди. Начните следующий ряд на 5 дюймов выше первого. У вас может быть равномерный зазор, или смещение гонтов, или смещение гонтов, как показано на Фото 14.
  Случайное их смещение делает их более похожими на рукотворные. Завершите каждую сторону и обрежьте черепицу с помощью фанерного лезвия с мелкими зубьями на циркулярной пиле. Вы также можете сбрить края канцелярским ножом или рубанком. Чтобы закончить швы над вальмами крыши, используйте предварительно собранные колпаки из кедра, которые продаются на лесопилках.
  Наконец, неплохо было бы запечатать весь павильон герметиком для палубы. Это предотвратит растрескивание черепицы, балок и столбов на солнце. Через два-три месяца проверьте болты, гайки и стяжные винты. По мере высыхания и усадки древесины может потребоваться их подтяжка.
  Первоначально опубликовано: 20 апреля 2018 г.
  Похожие проекты
  Популярные обучающие видео
  ⓘ
  Как построить деревянный павильон как архитектор.
  Как часто архитекторы строят что-то своими руками? Нам было любопытно посмотреть, насколько сложно построить деревянный павильон, поэтому мы поставили перед собой задачу упростить вам задачу по созданию своими руками.
  Нашим решением для оптимизации затрат без ухудшения качества материала, структурной целостности и эстетики стало использование конструкции из соединенных деревянных досок.
  Ознакомьтесь с архитектурными чертежами этого проекта. Мы также добавили подробную смету в конце этого поста, чтобы вы могли легко понять, что нужно для его сборки!

  Высокий угол вечнозеленого деревянного павильона показывает внутреннюю часть крыши в солнечном свете раннего осеннего утра. Фотография сделана Лаурой Йоаной Войнеску.

  Цель? Тренируйте свой ум, душу и, очевидно, свое физическое состояние.
  Я считаю, что архитекторы иногда упускают из виду свою истинную цель: построить лучшее общество, изобретая способы взаимодействия людей в пространстве. Таким образом, этот проект является нашим взглядом на не-ценности, продвигаемые нашей нынешней культурой. Людям обычно начинает нравиться то, что они видят, и в результате они становятся продуктом окружающей культуры, находясь под влиянием того, что им скармливают маркетологи и СМИ.
  Основная индустрия деревянных павильонов ничем не отличается и часто поставляет громоздкие, дорогие и неприглядные павильоны. По этой причине мы хотели показать другой способ построения деревянной конструкции.
  Деревянный павильон, который мы построили сами, отражается в нашем маленьком пруду на заднем дворе. На заднем плане сквозь деревья видна деревенская церковь. Фотография сделана Лаурой Иоаной Войнеску. Внутренняя часть крыши павильона, на которой изображено, как этот павильон сделан путем соединения деревянных досок. Фотография сделана Лаурой Йоаной Войнеску.

  Найдите идеальное место для деревянного павильона своими руками.
  В первую очередь нам нужно было уединенное застроенное пространство, защищающее нас от палящего летнего солнца или проливного дождя, место для созерцания окрестностей на нашем заднем дворе. Строительная площадка находится рядом с небольшим прудом, между яблонями и рядом с будущим вырытым ямой для костра. В дальнейшем мы планируем добавить систему, позволяющую каким-то образом закрывать беседку — назовем это «закрытием» павильона.
  Черно-белые чертежи плана участка и плана первого этажа, показывающие детали сада, растительности и отделки павильона «Сделай сам».
  Во-вторых, нам было сложно найти инновации и снизить затраты при строительстве этого деревянного павильона. Вот почему мы решили использовать слабый кусок деревянной доски, чтобы построить настоящий прочный структурный элемент. Трехслойная конструкция сэндвич-стойки обеспечивает больший контроль над разрезами и стыками, а деревянные доски, из которых сделаны стропила, идеально подходят к стойкам. При этом мы немного подрезали внутренний слой, подчеркнув стройность конструкции. Мы стремились к тому, чтобы не было видно никаких винтов или металла, кроме поднятой стальной опоры, поэтому мы использовали дюбельные соединения, чтобы скрепить слои.
  Другими словами, наша основная цель состояла в том, чтобы протестировать процесс и адаптировать структуру для упрощения процедуры, чтобы ее можно было построить без предыдущего опыта. Мы показали себя способными пройти все этапы проекта, имея физические и душевные силы провести месяц в отдаленном поселке и построить его своими руками.
  Процесс сборки беседки поясняется иллюстрациями, поэтому вы можете сделать это самостоятельно. Аксонометрический чертеж в разобранном виде, показывающий, как соединяются части, затем соединяются элементы и проиллюстрирован окончательный результат. Иллюстрация, показывающая, как соединяются деревянные стойки, деревянные стропила и деревянные балки.

  Сложности самостоятельного строительства деревянной беседки.
  Начав искать древесину, мы вскоре поняли, что на самом деле вы не можете найти два куска с одинаковой кривизной, а также деревянную балку, которая была бы идеально прямой и оставалась в рамках бюджета, поэтому устранение этих дефектов стало жизненно важным. Кроме того, если вы потратите время на то, чтобы распилить древесину в соответствии с планом, это на самом деле сэкономит время при сборке деталей. Хорошее планирование побеждает тяжелую работу.
  Деревянные столбы Т-образного сечения, которые мы построили сами, держатся на металлических основаниях столбов прямо над гравийной площадкой. Рядом с серым гравием тротуар сделан из грубой и лакированной плитки из сланца. Готовая деревянная конструкция в осеннем утреннем свете. Фотография сделана Лаурой Йоаной Войнеску.
  Использование деревянных досок с шиповым соединением вместо толстого бруса также не оставляет на виду металлических винтов или профилей. Единственная конструктивная деталь, сделанная не из досок, — это балка; тем не менее, изготовление столбов из деревянных досок означало, что мы могли урезать ширину внутреннего слоя досок, чтобы стропила идеально подходили между внешними слоями стоек, создавая при этом приятную структурную деталь.
  Балка, сделанная из деревянной доски, проходит через вечнозеленые деревянные столбы. Грубая каменная плитка из сланца оставляет тени друг на друге из-за различий в их уровне. В деревянные столбы вставлены стропила, изготовленные из вечнозеленых деревянных досок. Фотография сделана Лаурой Иоаной Войнеску. Открытая смотровая площадка из вечнозеленого дерева с покрытием из гравия и лакированного сланца. Фотография сделана Лаурой Йоаной Войнеску.

  Сколько стоит этот деревянный павильон?
  Вот что нам понадобилось при строительстве этого деревянного павильона целиком:
  Деревянные элементы.
  80 планок вечнозеленого дерева, 3030x109x21,5 мм
  Эти 80 штук будут использоваться следующим образом:
  17 шт. для покрытия дефектных фигур (53 евро).
  40 досок – для стоек
  10 досок – для стропил
  4 досок – для боковых балок
  4 доски – для задних полок
  5 дощечек – для изготовления из них необходимых деревянных планок = 252 евро, по 3,15 евро/шт.
  7 плит ОСБ, 6x2500x1250 мм = 56 евро
  1 Брус вечнозеленого дерева КВХ, 6500x160x60 мм = 35 евро

  Крыша.
  8 навесных металлических листов 2000x208x0,45 мм, 16 погонных метров – вырез для бордюра крыши = 30 евро
  тканая полиэтиленовая пленка 20 лм, 75 г/кв.м,
  гидроизоляция 1,5×50 лм, используется под битумной черепицей = 20 евро
  11 упаковок битумной черепицы, 1000×333 мм, 3 кв. конек = 60 евро
  2000 саморезы для плоской фермы длиной 10 мм для крепления черепицы на крыше = 20 евро

  Металлические детали.
  10 оснований стоек из оцинкованного металла, 81x100x200 мм = 30 евро
  10 болтов с шестигранной головкой длиной 80 мм для крепления стойки к металлическим основаниям = 1,5 евро
  40 шурупов длиной 50 мм для крепления стоек к металлическому основанию = 1 евро
  1000 шурупов длиной 35 мм для сборки стоек из деревянных досок = 5 евро

  Клей, лак и покрытие:
  клей для дерева, 750 г = 11,5 евро
  бесцветная защита для дерева и бесцветный лак без блеска, по 1,5 л каждый = 18 евро песок; 1 куб гравия 5 мм = 30 евро

  1 мешок с раствором, CM17 = 13 евро
  Слагерный камень, 10 кв.
