Конструкционные особенности панельных домов или почему слышно соседей как себя, ч.1

Переехав в «новую» квартиру, обнаружил интересную вещь: в спальне и кухне соседей снизу слышно будто они разговаривают прямо в моей квартире, т.е. слышно обычный спокойный разговор, причём отчётливо. В зале слышно соседей за стенкой, но там сразу понятно в чём дело — розетки на межквартирной стене. Сверху соседей у меня нет, значит надо что-то делать со слышимостью нижних. Интернет предлагает множество типовых схем вроде плавающей стяжки, которая по факту защищает нижних соседей от вашего топота, но не вас от их криков и разговоров. Однако, нужно для начала включить голову и подумать над тем, что плита перекрытия имеет в идеале индекс изоляции воздушного шума в районе 50 дБ, ну пускай даже 45 с учётом её износа за 25 лет. Это означает, что соседей снизу через неё если и будет слышно, то на уровне слабо различимого бубнения. Значит надо искать дыры, через которые слышно нижних соседей, поскольку через 16 см плиты перекрытия слышать отчётливо спокойный разговор нереально. Поехали.

Под раздачу первой попала спальня, поскольку подвесных потолков там не планируется и проводка (с её замены начался ремонт) должна была пойти в стяжке по стыкам пол-стена. После пары часов долбления перфоратором выяснилось, что стяжки нет — линолеум лежит прямо на плите перекрытия. Точнее стяжка вроде как и есть, но назвать стяжкой полсантиметра какой-то крошащейся хрени сложно. Итак, стык плита-стена успешно разбит перфоратором и есть щель чтобы положить кабель — ура! Обращаю внимание, что в моём доме плиты перекрытия «на комнату» и лежат на ригелях (балках) в верхней части стены. Не самая распространённая серия М335-БК. В центре комнаты по стене между ней и кухней находим под стеной выемку, а в ней электропроводку нижней квартиры. Там она и должна была найтись — у меня старая разводная коробка кухни под потолком в этом же месте.

Так как скруток и паек там нет — они скручены над санузлом, а провода просто расходятся — пеним нахрен. В полуметре правее похожая выемка, но пустая — тоже пены туда, ибо если заливать раствором для стяжки, непонятно, сколько его туда войдёт и откуда он может вытечь внизу. Думаю, понятно, что пена будет обрезаться и поверх неё заливться раствор.

Далее, ближе к углам комнаты на краю плиты находим две выемки, которые заделаны ясен пень хреново и всё находящееся внутри выковыривается чуть ли не руками. Там монтажные уши — заливается раствором.

Ближе к середине стены ещё одна выемка в краю плиты — расковыривается легко, но законопачена. Она задумана для прокладки трубы отопления (в квартирах с окнами на длинной стене (торцевые однушки)) — до конца не ковыряю, ибо можно и в нижнюю квартиру проковыряться — хотя, на этой стене и вряд ли — до балки разве что. Две такие же выемки на краю пола у окна. В одну уходит труба отопления (около ней спица вошла на 16 см), вторая просто закидана раствором. Никаких гильз вокруг трубы естественно нет — заложено какими-то щепками. Аккуратно вынимаем содержимое и пеним — здесь уже можно проковырять насквозь. Пена нужна как подушка: подрежется и сверху зальётся раствором.

Стена комната/кухня. А вот здесь вот ахтунг.

Это одна и та же пустая ниша под стеной. Что это и нахер нужно — непонятно. Очень глубокая и объёмная. Мой широкоформатный кот поместится внутрь без проблем. Пеним нахрен — туда уместилось содержимое балона монтажной пены. Поверх подрезанной пены зальётся раствор по полу, а по стене заштукатурится.

Далее углы комнаты. Там две здоровые выемки в полу размером примерно 20х20 и глубиной 10 см. Имеют дно, на кой чёрт они нужны — не понятно. Под одной из них ещё и проковырялся под внешнюю стену, которая отделяет квартиру от улицы. Оттуда, кстати, дует. Фотку этой жести покажу потом.

ЗЫ: фазу у соседей не спёр.

Tags: Джумшуд, идиотизм, многоэтажки, соседи

Как определить несущая стена или нет?

5. Можно ли трогать несущие стены?

• 5.1. Можно ли снести несущую стену в квартире?
• 5.2. Можно ли перенести несущую стену?
• 5.3. Можно ли сделать проход в несущей стене?
• 5.4. Штробление несущей стены.
• 5.5. Сверление несущей стены.

1. Несущие стены в панельном доме.

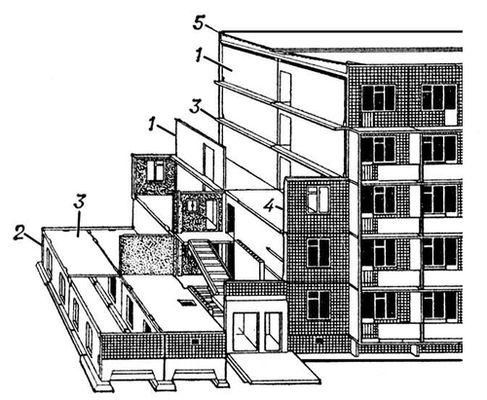

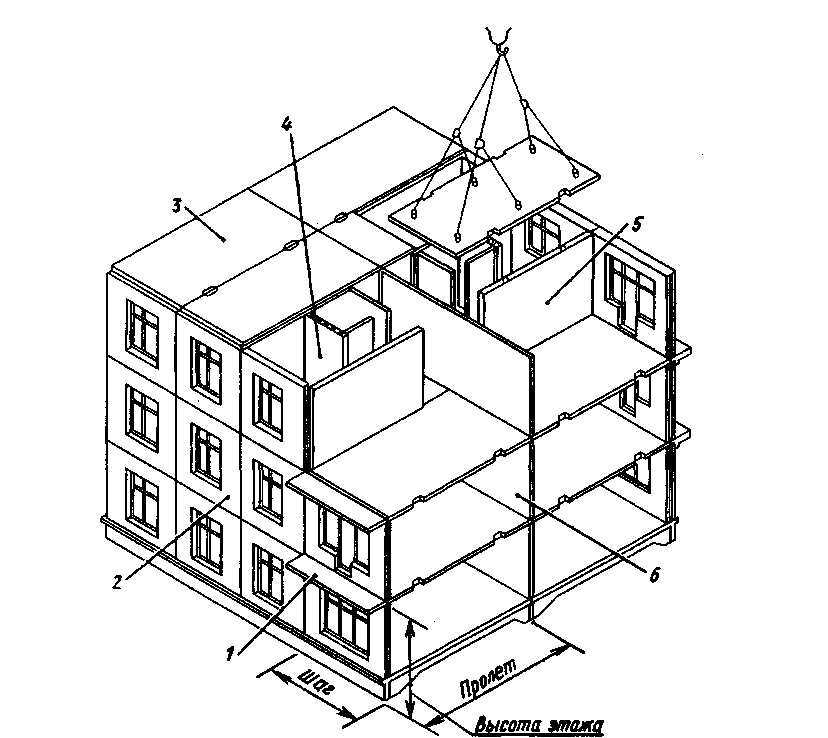

В большинстве случаев панельные и блочные дома имеют типовую серию, то есть шифр проекта, по которому они возводились. Для начала определите с помощью этой статьи серию Вашего дома по адресу. Затем найдите описание вашей типовой серии в интернете, у нас на сайте, на сайте застройщика и т.д. В описаниях обычно приведена толщина несущих стен в панельном доме данной серии.

Итак, как определить несущую стену в панельном доме? Для начала Вы можете воспользоваться нашей базой несущих стен типовых серий домов. Там приведены планировки квартир каждой серии с выделением цветом несущих стен.

Второй способ узнать какие стены несущие в панельном доме- это померить их толщину.В общем случае в панельных зданиях толщина перегородок варьируется от 80 до 100 мм., толщина несущих стен- от 140 до 200 мм. В 90% панельных домов внутренние перегородки- это гипсобетонные панели толщиной 80 мм., внутренние стены- железобетонные несущие панели толщиной 140,180 или 200 мм. В некоторых старых сериях панельных домов встречаются несущие панели толщиной 120 мм.

Таким образом, если толщина померенной стены без отделочных слоев окажется меньше 120 мм., то это значит, что она является перегородкой, а если больше- то несущей.

Следует отметить, что отделочные слои стен (штукатурка, обои) могут вносить корректировки в её толщину, однако в панельных домах обычно они не превышают 50 мм. и не оказывают существенного влияния. Правда, если есть возможность, для чистоты замеров штукатурный слой лучше удалить.

Если вы не можете померить толщину стены напрямую (допустим между комнатами), то можно её замерить через «третий размер»:

Толщина стены: s= c-a-b;

Следует отметить, что снос несущей стены в панельном доме недопустим. Это гарантированно приведёт к прогибу или обрушению перекрытия.

2. Как узнать несущая стена или нет в кирпичном доме?

Толщина кирпичной стены кратна размеру кирпича (120 мм. ): 120 мм.+10 мм.(толщина вертикального шва раствора)+120 мм. и так далее.. Таким образом, кирпичные стены могут иметь следующие толщины: 120, 250, 380, 510, 640 мм. и т.д. +отделочные слои. Толщина несущей стены из кирпича начинается от 380 миллиметров и выше. В 90% кирпичных жилых домов внутренние межкомнатные перегородки выполнены из кирпича или гипсобетонных панелей толщиной 120 и 80 мм. соответственно, межквартирные- 250 мм. из кирпича и 200 мм. из двойных панелей с воздушным зазором. Несущая стена в кирпичном доме может иметь толщины 380, 510 и 640 мм.

Таким образом, если толщина померенной стены в квартире оказалась меньше 380 мм., то она является перегородкой, и наоборот.

Кирпичных домов, строящихся по сериям, намного меньше чем панельных, а потому найти их описание гораздо труднее. Однако большинство кирпичных домов столицы- это хрущёвки и сталинки с очень схожими конструктивными решениями. Рассмотрим их поподробней.

Несущие стены в хрущевке и сталинке.

Итак, какие стены несущие в хрущевке? Какие стены можно затрагивать при перепланировке хрущевки? Все типы жилых хрущёвок представляют собой конструктивную схему с тремя продольными несущими стенами (выделены зелёным) и поперечными стенами-диафрагмами жесткости (выделены синим), которые обеспечивают устойчивость продольных несущих стен (не дают им опрокидываться). Поперечные стены лестничной клетки (выделены голубым ) не только обеспечивают устойчивость продольных несущих стен, но и служат опорой для лестничных маршей, т.е. тоже являются несущими.

Междуэтажные плиты перекрытий опираются либо непосредственно на продольные несущие стены:

Либо на железобетонные поперечные стены и балки прямоугольного сечения (обычно 200х600(h) мм.), которые в свою очередь опираются на продольные несущие стены:

В последнем варианте, а он встречается чаще чем первый, поперечные стены выступают уже не только как диафрагмы жесткости, но и как несущие, так как на них опираются междуэтажные перекрытия. Направление укладки плит бывает видно по рустам (стыкам плит).Обычно под железобетонными балками,чтобы они не бросались в глаза, установлены межквартирные и межкомнатные перегородки.

Планировки квартир, количество комнат, шаг балок и т.д. могут быть самыми различными, но сама конструктивная схема не меняется.

Всё что было сказано выше о хрущёвках, относится и к сталинкам. В сталинках преобладает такая же конструктивная схема с тремя продольными несущими стенами, однако они имеют бОльшую архитектурную выразительность и как следствие более сложные конструктивные схемы лестничных и лифтовых узлов, повороты стен.

Ниже приведены планы квартир в хрущёвках и сталинках с указанием несущих стен и конструкций:
1.

2.

3.

4.

Иногда вместо части внутренней стены (чаще в сталинках) устанавливают кирпичные столбы (колонны), на которые опираются железобетонные балки:

5.

6.

Как видно из представленных материалов в сталинках и хрущёвках довольно часто все внутренние стены являются не несущими перегородками, что очень удобно для перепланировки и полёта дизайнерской мысли.

3. Несущие стены в монолитных домах.

Как определить несущую стену в квартире в монолитном доме? Монолитные дома наиболее разнообразны по своему архитектурному и конструктивному оформлению. В жилых монолитных домах обычно сочетаются и монолитные несущие стены, и колонны, и пилоны (колонны прямоугольного сечения) , и балки и т.д. Часто пилоны бывают “утоплены” в наружных стенах и внутренних перегородках. Толщина несущих стен в монолитном доме обычно составляет 200,250 и 300 мм. Размеры колонн бывают ещё больше.

Таким образом, если вы померили толщину стены и она оказалась менее 200 мм., то это перегородка. Обратное к сожалению не верно. Если вы померили стену и её толщина составила к примеру 200 мм., то это ещё не значит что она несущая, потому что в монолитных домах перегородки могут достигать толщины 200 мм. и более (например, из пеноблоков).

Если у Вас монолитная новостройка, то наиболее простой способ узнать исчерпывающую информацию о несущих стенах Вашей квартиры- это попросить в управляющей компании или отделе продаж план вашего этажа из архитектурного раздела проекта здания (“рабочку”):

Обычно это бывает не сложно, а на самом плане отчетливо видны внутренние несущие стены, перегородки, размеры. Несущие стены обычно выделяются отдельной штриховкой.

Если квартира находится в новостройке и её отделка ещё не выполнена, то какие стены являются несущими можно определить при визуальном осмотре. Несущие стены в таких зданиях выполняются из монолитного железобетона, который внешне легко отличим от кирпича, пеноблоков и других материалов, из которых выполняются перегородки и не несущие стены. Также на несущих стенах в таких домах отчетливо видны зачеканенные раствором отверстия, которые остались от стяжек опалубки при возведении стены.

4. Как обозначаются несущие стены на плане?

Многие, задают нам вопрос: «Как определить несущие стены на плане?». К сожалению, не существует какого-то специального обозначения несущих стен на чертежах. Если это архитектурно-строительный план из рабочего проекта на здание (пример приведен на рисунке выше), то несущие стены выделяются одинаковой штриховкой. Несущие стены на плане БТИ или на обычных планах из интернета обычно показываются большей толщины, чем перегородки, но далеко не всегда.

Стена в таких планах может быть нарисована тонкой, а по факту являться несущей. Поэтому не советуем Вам полагаться в этом вопросе на сомнительные планы. По плану квартиры определить несущие стены может только опытный специалист. который видел уже ни одно такую квартиру и знает их конструктивные особенности.

Безусловно, есть и другие признаки определения несущих конструкций, однако они требуют уже определенных знаний, опыта и навыков в строительстве, а потому здесь не приведены. Надеюсь, эта статья оказалась Вам полезной. Напомню, что Вы всегда можете задать нам свой вопрос в соответствующей рубрике.

5. Можно ли трогать несущие стены?

Ниже мы вкратце рассмотрим те работы, которые можно и нельзя проводить с несущими стенами при перепланировке.

5.1. Можно ли снести несущую стену в квартире?

Демонтировать целиком несущую стену в доме любого типа категорически запрещается в соответствии с пунктом 10.3 Приложения № 1 Постановления Правительства Москвы №508. Во-первых, такой демонтаж приведет к существенному нарушению прочности, устойчивости и безопасности использования всего здания целиком. Во-вторых, такую перепланировку невозможно согласовать, и в случае её выявления придется потратить очень много денег на разработку проектной документации по восстановлению несущей способности такой стены.

5.2. Можно ли перенести несущую стену?

Осуществлять перенос несущей стены запрещено по тем же причинам, что описаны в предыдущем пункте.

5.3. Можно ли сделать проход в несущей стене?

Проём в несущей стене выполнить возможно во многих случаях. Однако при этом необходимо соблюсти множество требований. Возможность такой перепланировки и требования, предъявляемые к ней, мы подробно рассмотрели в отдельной статье.

5.4. Штробление несущей стены.

Выполнять горизонтальные или вертикальные штробы в несущих стенах под электропроводку или трубы водоснабжения запрещено согласно пункту 10.11 Приложения 1 к Постановлению Правительства Москвы №508. О штроблении стен можно почитать здесь.

5.5. Сверление несущей стены.

Сверлить несущие стены под установку дюбелей или других элементов крепежа допускается. Допускается даже устройство небольших сквозных отверстий для проводки через стену вентиляции, канализационных труб и труб водоснабжения.

Надеемся, что наша статья ответила на вопрос: «Как узнать несущие стены в квартире?».

Как построить плиту на уровне земли

Строительство плиты на уровне земли — техническое руководство воздействие на окружающую среду во время строительства

, а также может обеспечить значительную экономию финансовых средств.

Заменив бетон менее ударопрочными и более эффективными строительными материалами, такими как высокоэффективная изоляция, вы можете сократить выбросы многих тонн парниковых газов из ваших строительных материалов, а также во время будущей эксплуатации дома.

Строительство из плит на уровне грунта — это довольно необычный метод строительства домов, при котором обычная фундаментная стена и подвал или подполье заменяются бетонной плитой, которая опирается непосредственно на грунт. Этот метод подходит для большинства типов местности, за исключением мест с сильным уклоном, и повышение производительности плиты на ровных полах просто достигается путем добавления изоляции — да, у нас есть руководство о том, как изолировать плиту на ровных полах при строительстве. , здесь.

Зачем строить на плите, а не на фундаменте?

Чтобы сэкономить деньги и сократить выбросы углерода, а также иметь более здоровый и долговечный дом. Подробное руководство по выбору между плитой на уровне или цокольным этажом для фундамента дома смотрите здесь, но мы дадим выводы ниже.

Как правило, строительство дома на одну семью в Канаде и Северной Америке начинается с заливки бетонного фундамента, за которым следует фундаментная стена толщиной 8 дюймов, обычно высотой от 8 до 10 футов.

В зоне с холодным климатом фундамент подвала должен быть заглублен на глубину от четырех до пяти футов, чтобы защитить фундамент и пол подвала от отрицательных температур. Поскольку это создает дополнительную площадь пола под землей, возникает естественное желание занять это пространство, и так рождается подвальная комната отдыха или пещера для людей — и важно также понимать, как выбрать между подвальным пространством или плитным фундаментом.

Независимо от того, начинаете ли вы строительство с плиты на уровне грунта или с фундамента, в отсутствие скальной породы и то, и другое будет опираться на грязь. Таким образом, одно из них не более «устойчиво», чем другое, или более восприимчиво к морозному пучению, чем другое, если оно должным образом изолировано по периметру.

В случае «выходного подвала» у вас фактически есть плита, только с очень дорогой и плохо изолированной стеной. Представьте себе плиту на уровне пола как четырехсторонний подвал с гораздо более дешевыми и более качественными стенами, хотя, если вам нужно построить подвал, чтобы оптимизировать квадратные футы на вашем строительном участке, тогда изучите передовой опыт для изоляции при строительстве новый подвал здесь, или если у вас есть подвал и вам нужно научиться правильно отделывать подвал и изолировать его, чтобы избежать плесени, см. здесь.

В холодном климате плита на уровне грунта может легко избежать морозного пучения благодаря простому добавлению изоляции юбки, которая защищает периметр фундамента, так что он никогда не будет подвергаться циклу замерзания/оттаивания, а вместо этого останется закрытым к относительно постоянной температуре земли 8-10 градусов по Цельсию. Вы можете найти пошаговое подробное руководство по строительству мелкозаглубленной плиты с защитой от мороза на ровном фундаменте с использованием пенопластовых форм здесь.

Изоляция юбки вокруг плит и фундаментов предотвращает промерзание бетона © CMHC

Изоляция юбки – это очень простое и экономичное решение, которое можно (и нужно) применять и к фундаменту подвала, так как это поможет снизить потери тепла за счет поддержания гораздо более высокой температуры стен подвала.

В дополнение к значительной экономии средств во время строительства, плита на уровне земли снизит риск проблем, связанных с влажностью и просачиванием воды, которые являются типичными проблемами, с которыми сталкиваются подвальные помещения.

Что не так с подвалами?

Затраты — экологические и финансовые :

Бетон очень дорог в закупке и чрезвычайно энергозатратен при производстве. Процесс строительства подвала требует 3 дорогостоящих выездов бригады бетоновозов; один раз залить фундамент, второй раз залить стены и третий раз залить цокольный этаж. На каждую тонну произведенного бетона в атмосферу выбрасывается одна тонна парниковых газов.

После того, как будет заложен фундамент подвала, сверху необходимо построить черный пол. Это еще одна стоимость, которая будет понесена для создания поверхности, на которой будет построено жилое пространство, по сравнению с плитой, готовой к строительству.

* Дом, построенный на горизонтальной плите, имеет меньший риск повреждения от наводнения, что положительно оценивается страховыми компаниями и может быть отражено в ваших страховых взносах. Подвалы также могут быть подвержены инфильтрации радона, поэтому, чтобы узнать, как предотвратить повышение уровня радона в домах, см. здесь, или, чтобы конкретно узнать, как удалить газ радон из подвалов и подвальных помещений, см. здесь.

Здоровье, долговечность и комфорт:

Несмотря на широкое распространение готовых подвалов, в целом отсутствует понимание дополнительных проблем, связанных с подземным строительством. Это может означать, что во многих случаях не соблюдаются надлежащие методы строительства в соответствии с принципами строительной науки.

Плохо построенные подвалы подвержены гниению и плесени.

Показательный пример: стены должны иметь возможность сохнуть по крайней мере в одном направлении. В холодном климате надземные стены должны быть спроектированы таким образом, чтобы они высыхали преимущественно наружу. Но, поскольку почва во всех отношениях является «водой», стены подвала должны высохнуть изнутри.

Обычная строительная практика не учитывает этого, и тревожно большое количество домов имеют повреждения от влаги и плесени, что отчасти является причиной роста респираторных заболеваний.

Это происходит по ряду причин, первая из которых заключается в том, что мы слишком рано заканчиваем подвалы. Бетон в основном состоит из воды, а с грунтом снаружи фундаменту требуется не менее 2 лет, чтобы полностью высохнуть внутри.

Во-вторых, поскольку Национальный строительный кодекс теперь требует, чтобы подвалы были изолированы, а покупатели новых домов обычно хотят, чтобы пространство было закончено, самый дешевый способ для застройщиков сделать это — относиться к ним так, как они делают над земляными стенами. Таким образом, подвалы обычно изолируются изнутри задолго до того, как уйдет нежелательная влага, и таким же образом мы строим над землей, где стены могут высохнуть снаружи.

Запечатывая чувствительные к влаге материалы (дерево и изоляция из стекловолокна) между мокрой бетонной стеной и пароизоляцией из полиэтилена, мы провоцируем образование плесени. Плитный фундамент позволяет избежать всего этого.

Почему нам нравится строительство из плит на уровне земли

Качество жизни:

Пол из полированных бетонных плит © Bala Structures

По сравнению с подвалом надземное здание имеет то преимущество, что обеспечивает больше естественного света. Это также помогает поддерживать чистоту воздуха в салоне, поскольку снижает вероятность появления плесени.

Более того, плоская конструкция может сделать ваше жилое пространство более комфортным. Термическая масса в кондиционируемом жилом помещении обладает способностью поглощать и накапливать тепло, что в значительной степени помогает регулировать внутреннюю температуру. В домах со значительной тепловой массой внутри ограждающих конструкций также легче сохранять прохладу летом.

Доступность:

Доведение строительного проекта до точки, когда он готов к каркасу основного этажа, может быть намного дешевле с плитой на уровне, чем с фундаментом. С плитой тот же этап достигается без необходимости строить 8-футовую бетонную стену, и при этом вам не нужно строить деревянный пол сверху.

Комфорт и эффективность:

При отсутствии 5 футов грунта, плита на уровне грунта в зонах с холодным климатом требует дополнительных мер по предотвращению морозного пучения, поэтому она включает в себя уровни изоляции, которые в противном случае, казалось бы, отсутствуют при строительстве подвала. . Эта изоляция может быть оплачена тысячами долларов, которые ушли бы на покупку бетона для фундаментной стены.

Плитные полы также легко вмещают лучистое отопление пола, которое создает очень сбалансированную и комфортную среду, превращая бетонную массу в один большой радиатор.

Одним из больших преимуществ лучистого теплого пола является то, что чем дальше вы находитесь от всего, что излучает тепло (представьте себе дровяную печь), тем прохладнее становится. Таким образом, тепло концентрируется на уровне земли, где мы находимся, а не в самых высоких точках нашего дома, где нас нет. Это способствует снижению общей температуры без ущерба для комфорта. Теплые ноги — счастливые ноги!

Уменьшение вашего воздействия на окружающую среду:

Метод монолитного строительства снижает ваше воздействие на окружающую среду двумя различными способами: значительно сокращая количество CO2, образующегося при производстве и транспортировке материалов, и предоставляя — доллар за доллар — стена с гораздо лучшей изоляцией.

Строя дом из плит на грунте, вы выбираете замену фундаментных стен надземными стенами. Другими словами, вы заменяете бетонные стены гораздо более доступной и энергоэффективной стеновой сборкой.

Вот почему фундаменты Slab-on-Grade часто выбирают для сертификации пассивных домов в Северной Америке, , пассивных солнечных домов и домов, сертифицированных LEED.

Плита на фундаменте Grade © Yanni Milon для Ecohome

Жертвы, вызовы и решения:

Чтобы иметь возможность принять обоснованное решение в отношении этого типа фундамента, необходимо предпринять несколько предупредительных шагов и решить проблемы.

В вашем штате или муниципалитете могут потребоваться планы, утвержденные инженером, и некоторые из них могут быть незнакомы с домами из плит на уровне грунта. Обязательно проконсультируйтесь с вашим муниципалитетом или штатом, прежде чем начинать строительство и даже до того, как зайти слишком далеко в своих планах строительства.

Несмотря на то, что мы решительно выступаем за концепцию строительства из плит на уровне грунта, мы рекомендуем тщательно обдумать ваши варианты, прежде чем приступать к реализации каких-либо планов. Есть много законных причин, чтобы начать строительство с цокольного фундамента:

• Плита на уровне земли потребует больше места над землей, поэтому, чтобы иметь такой же размер дома, вам нужно будет строить либо снаружи, либо вверх. Вы можете столкнуться с ограничениями по высоте, когда вы решите строить, а это означает, что вам, возможно, придется строить, а не вверх. Это не всегда возможно, особенно если ваш участок представляет собой городскую застройку, поэтому у вас есть два варианта: дом поменьше или подвал.
• Несмотря на свои недостатки, подвальные помещения часто очень практичны, так как они обеспечивают значительное количество складских помещений. Без подвала все, что было бы внизу, должно поместиться в остальной части дома, в гараже или сарае.
• В подвалах обычно размещаются технические помещения. Имейте это в виду на этапе проектирования, если вы выберете перекрытие, так как механические системы теперь должны быть размещены на первом этаже. И не скупитесь на это пространство — подумайте обо всем, что потенциально может понадобиться туда: печь, котел, водонагреватель, теплообменник, умягчитель воды, септический насос, резервуар для серы, центральный пылесос и т. д.

Плита-на-классе:

Учитывая, что вы отводите определенную площадь основного этажа под механические системы, самое время спланировать хранение и максимально эффективно использовать это помещение. Наряду с некоторым пространством для хранения, вы можете подумать о том, чтобы включить в это пространство прачечную или даже кладовую.

Учитывая количество действий, происходящих в механической комнате, будет немного шумно. Чтобы смягчить это, эти стены должны включать меры по снижению шума.

Сантехнические системы обычно доступны из подвала или подвального помещения, но не с перекрытия. Природа плиты на уровне грунта означает, что водопроводные системы будут постоянно закреплены в бетоне и их будет сложно модифицировать.

Установка второго унитаза на существующую канализационную трубу в этой ситуации практически невозможна, поэтому планируйте заранее. Заслуживает изучения концепция «гибкого проектирования жилья», в которой предполагаются будущие изменения, чтобы можно было создать необходимую инфраструктуру во время первоначального строительства.

Утепленная плита на уровне грунта в ожидании установки пароизоляции © Ecohome

Плавающая плита / Монолитная плита:

Термин плавающая плита относится к двухступенчатой ​​конструкции плиты, в которой

фундаменты залиты по отдельности, а центральный этаж дома плита заливается после затвердевания фундамента. Формы монолитной плиты спроектированы таким образом, что и фундамент, и плита перекрытия заливаются одновременно.

Мы не нашли большого преимущества в поддержке любого метода — основной причиной заливки монолитной плиты было бы сокращение визитов бетоновозов до одного.

Чтобы узнать больше о фундаментах из плит на основе, просмотрите видеоруководство EcoHome для фундамента из плит на основе плиты

с лучистым обогревом на солнечных батареях  ниже или ознакомьтесь со многими другими статьями о проектировании, изоляции, формовании, нагреве и заливке плит из плит нажав ЗДЕСЬ  все из руководств по экологическому строительству EcoHome

Или вы можете посмотреть все видеоролики EcoHome о плитах на уровне в этом плейлисте

Подготовка бетонной плиты | Здания Кин

14 октября 2021 г. По строительству • Навес для автомобиля своими руками • Строительство • Гараж • Домохозяйство 0 комментариев

Стабильная, прочная бетонная плита необходима для создания ровной наружной поверхности, такой как подъездная дорога, а также для обеспечения безопасности. строить любые типы сооружений, включая амбары, складские помещения и навесы для автомобилей. Если вы не уложите бетон должным образом, вы рискуете повредить структуру, которую вы на нем размещаете, и снизить качество и срок службы вашей плиты. Чтобы сохранить вашу собственность в первозданном виде и обеспечить безопасность каждого, вот что вам нужно знать о подготовке земли для бетонной плиты на вашей собственности.

Определение надлежащей глубины

В первую очередь вам необходимо определить и подготовить место, где вы планируете установить плиту. Вы должны выяснить размеры плиты, включая ее глубину. Если вы хотите, чтобы плита была на одном уровне с окружающей землей, вам придется копать землю, чтобы уплотнить почву, и заложить основание, прежде чем положить ее.

Правильная глубина зависит от высоты вашей плиты, местного климата, состояния почвы и того, для чего вы планируете использовать плиту. Кроме того, могут быть правила, регулирующие не только глубину основания, в зависимости от того, где вы живете, но также могут быть законы, предписывающие новое строительство в вашем районе. Обязательно соблюдайте эти правила и получите все необходимые разрешения или лицензии перед началом работы.

Вам, вероятно, придется копать на несколько дюймов, а возможно, и на полфута. Стоит поговорить с профессионалом в вашем районе, который может дать рекомендации на основе вашей почвы и знаком с любыми местными законами.

Как только вы узнаете, как глубоко копать, можете начинать копать. Убедитесь, что вы выкопали участок с правильными размерами и что дно вашей ямы гладкое. Используйте дополнительную грязь или почву, чтобы заполнить любые канавки. Это сделает землю как можно более ровной, чтобы она могла поддерживать любую конструкцию, которую вы поместите поверх плиты.

Увлажнение земли

Далее вам нужно увлажнить почву. Рыхлая, сухая грязь не станет хорошей основой для плиты или основания, которое находится под ней. Вы можете использовать садовый шланг с прикрепленной насадкой, чтобы получить равномерный легкий спрей на грязь.

Чтобы проверить, соберите горсть земли и сожмите ее в шар. Когда он держит форму, грязь достаточно влажная. Если он разваливается в руке, то нужно добавить еще воды.

Конечно, грязь тоже не может быть слишком влажной. Если вода начинает скапливаться над почвой, вероятно, она слишком влажная. Вам придется подождать, пока он высохнет, прежде чем приступить к реализации вашего проекта.

Укладка основания

Прежде чем укладывать бетонную плиту, необходимо уложить основание. Прочное основание защищает бетон от оседания грязи, стока воды и других природных опасностей. Хотя все наружные светильники подвержены естественному износу, бетон будет разрушаться и разрушаться быстрее, если его не поддерживать.

При этом вам не нужна сталь, высококачественная древесина или что-то особенно причудливое для вашей базы — только щебень или гравий. Вам понадобится гравий разных размеров, чтобы построить надежный фундамент и дополнительно помочь с дренажем. Точное количество гравия, которое вам нужно, опять же, зависит от ваших почвенных условий, климата и того, как вы будете использовать плиту; обязательно используйте количество, которое соответствует вашим потребностям.

Получив гравий, просто положите его как можно ровнее в вырытую яму. Вам, вероятно, придется работать, добавляя слои по одному, пока вы не закончите свою основу. Вы всегда можете обратиться к профессионалу, чтобы убедиться, что вы делаете это правильно, если вы не знакомы с процессом.

Уплотнение каждого слоя основания

Начав с самой почвы, найдите время, чтобы утрамбовать каждый слой основания. Уплотнение почвы уменьшает количество пор, которые воздух и вода могут занять в грязи, делая ее более плотной и более стабильной для строительства.

Используйте ручную или механическую трамбовку, чтобы утрамбовать саму грязь. Когда ваши следы почти незаметны или вы не можете проткнуть почву острым инструментом, грязь полностью уплотнилась.

Затем начните работу над основанием из гравия. Как правило, вы не должны укладывать более двух дюймов гравия перед уплотнением этого слоя. После того, как каждый слой станет ровным и полностью утрамбованным, можно добавлять следующий. Повторяйте этот процесс, пока не закончите свою базу.

Сборка бетонной опалубки

Закончив фундамент, можно приступать к заливке бетона. Создайте надежную опалубку, которая указывает, где и на какую глубину необходимо залить бетон. Опалубочные доски помогут вам очертить соответствующую область и сохранить вязкий бетон должным образом, пока он схватывается.

Разместите колышки через каждые несколько футов вдоль опалубочных досок для дополнительного усиления. Прикрепите их к доскам формы с помощью винтов, а не гвоздей, чтобы все было правильно выровнено. Если они превышают верхнюю часть доски опалубки, удалите верхние части стоек, чтобы они были заподлицо с остальной частью опалубки. Таким образом, они не будут мешать бетону при его заливке и выравнивании поверхности.

Не забудьте покрыть опалубку каким-либо разделительным составом, например, силиконовым каучуком или даже растительным маслом. Это значительно облегчит снятие опалубки после заливки бетона.

Армирование арматурой

Даже хорошо сконструированная опалубка нуждается в усилении, если она собирается выдержать воздействие бетона. Разместите арматуру в сетке по всей площадке. Используйте стяжки из арматуры, чтобы соединить детали. Чтобы обеспечить правильную посадку, вы также можете использовать пилу для арматуры, чтобы создать более мелкие детали, или сгибатель арматуры, чтобы придать ей соответствующую форму.

Вы также можете использовать стулья, чтобы поднять арматуру над фундаментом. Это гарантирует, что он останется ровным, но может не сработать, если вам нужно использовать тачки или привезти на место другое оборудование. Будьте особенно осторожны, если вы поднимаете арматуру; все это слишком легко споткнуться.

Заливка бетона

Выполнив все необходимые действия, можно заливать бетон. Вы можете сделать это самостоятельно, так как товарный бетон можно найти во многих строительных магазинах, или нанять профессионала. Самодостаточность важна, особенно если вы любите делать свои проекты своими руками, но не стесняйтесь обращаться за профессиональной помощью для этой части процесса.

Если вы используете готовый бетон, максимально точно следуйте предоставленным инструкциям. Залейте бетоном подготовленное место. Используйте прямую доску для стяжки или разглаживания верхней части бетона, пока он еще влажный.

Опять же, внимательно следуйте инструкциям, ожидая затвердевания бетона. Хотя бетон обычно схватывается в течение двух дней, вам, вероятно, придется держать его влажным или накрывать пластиком в течение нескольких недель, пока он не достигнет полной прочности. Идите вперед и снимите раму, когда бетон затвердеет, и это будет безопасно.

Строительство на плите

Когда пройдет достаточно времени, вы сможете использовать плиту по назначению. Если это будет подъездная дорожка или фундамент вашей открытой жилой зоны, то ваша работа сделана. Если вы планируете разместить на плите какое-либо строение, особенно живое, например, крошечный дом или амбар, то ваша работа только начинается.

Вложите столько же усилий и энергии в создание своей конструкции, сколько вложили в саму плиту. Работа над проектами такого типа может быть утомительной, но, в конце концов, они того стоят.
