Горячее водоснабжение
А также существует независимая система горячего водоснабжения. Вода нагревается в котельной или тепловом пункте, затем подается в дом. Она называется независимой, поскольку функционирует отдельно и не связана с системой теплоснабжения. Она используется в частных домах или коттеджах.
Что касается водонагревателей, то они подразделяются на два вида.
Их выбор зависит только от желания владельца, а также от бытовых условий помещения.
- Проточные. Они не накапливают воду, а нагревают ее по мере необходимости пользования. Такой нагреватель приводится в действие моментально, как только включается вода. Они могут быть электрическими либо газовыми.

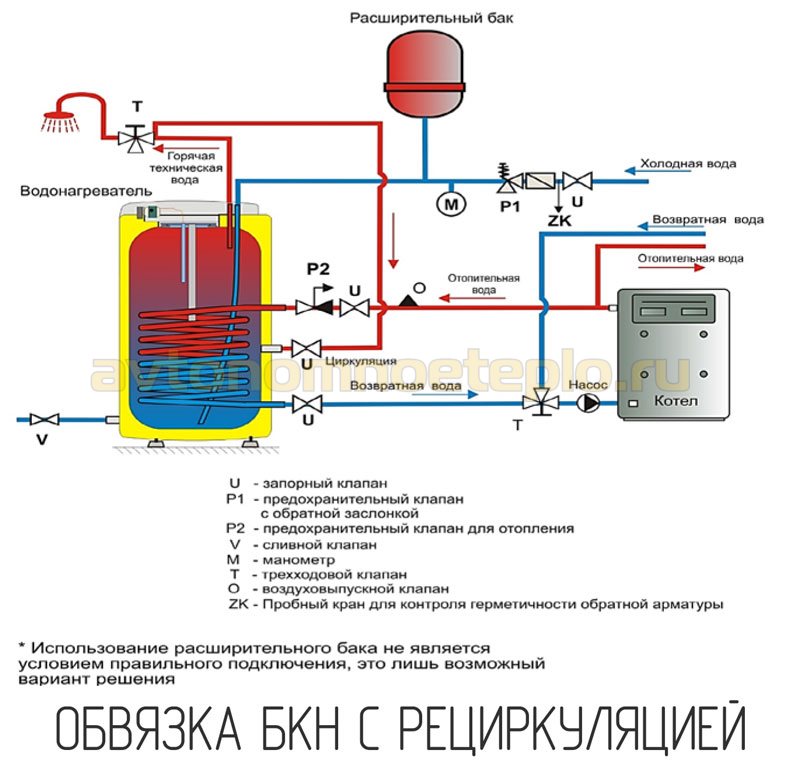

- Накопительные. Такие водогрейные котлы собирают воду в специальном баке и нагревают ее. Горячей водой можно пользоваться в любое время. Электрокотлы имеют большие габариты.

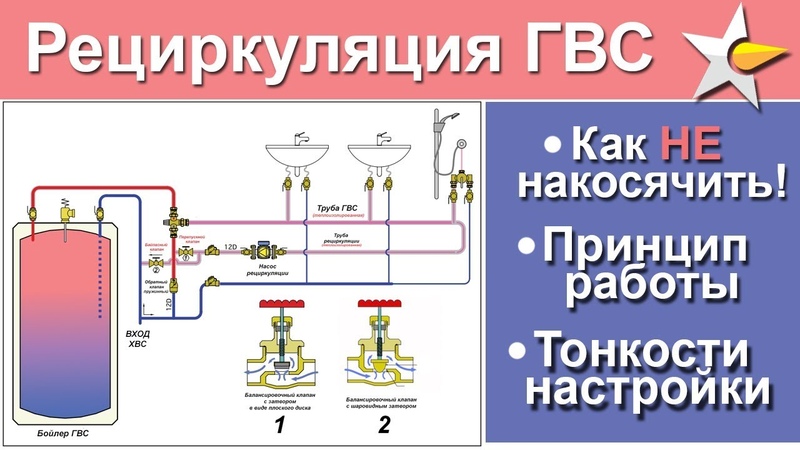

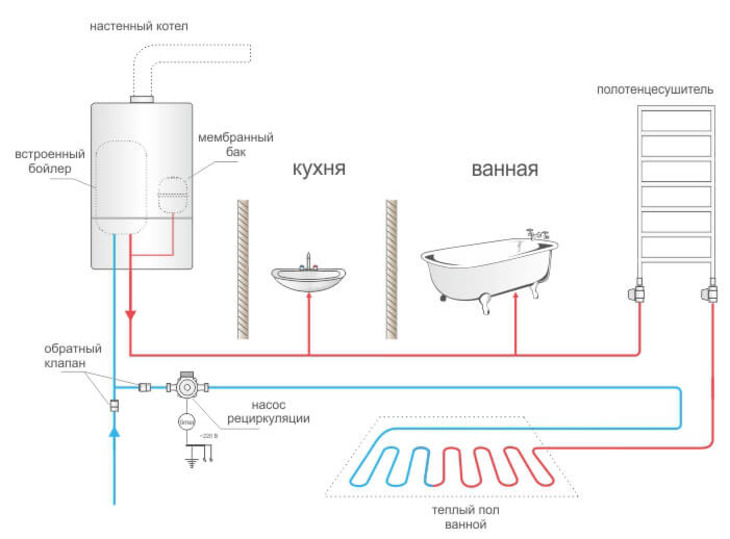

Циркуляционный способ
По такому методу горячая вода постоянно циркулирует по системе замкнутого типа: тепловая станция – центральная система – подстанция – водопровод – и возвращается обратно.
- большое количество потребителей;
- охлаждение воды при простое системы;
- другие возможные причины.
Практика показывает, что такой метод дает возможность быстро получить горячую воду из кухонного смесителя. Она всегда находится в горячем состоянии и готова к применению. При остановке системы вода будет остывать, что приведет к большим потерям тепла. В многоэтажных домах для этого применяется разветвление стояка на дополнительные насосы или блоки.
При таком способе возможны некоторые затруднения: всем известна проблема, состоящая в том, что в ванной комнате полотенцесушители греют в летнее время, и уменьшить их температуру нет возможности. Горячая вода в них находится постоянно в любое время. Можно сделать корректировку нагревания установкой регулирующего крана и добавлением трубы, по которой вода будет проходить при закрытом кране.
Тупиковый способ
При таком методе система ГВС действует с меньшей эффективностью, так как потребитель снабжен окончательной тупиковой водопроводной системой. В ней имеются только подающие трубы, не оснащенные обратным контуром. Горячая вода поступает при открытии смесителя. Когда он закрыт, вода в трубопроводах останавливается и медленно остывает.
Практически это выглядит так, что при долговременном, например, ночном бездействии крана, сначала будет поступать холодная вода, а через некоторое время горячая. Тупиковый метод подачи чаще вего применяется в собственных домах, которые подсоединены к водопроводу. Сегодня именно тупиковый способ стал наиболее распространенным ввиду популярности индивидуальных бойлерных электронагревателей.
Центральная и автономная ГВС
Каждый из видов имеет свои достоинства и отрицательные факторы. Центральная система для потребителя более удобна, если ее действие постоянно и удовлетворяет нормативам температуры и качества воды. Но такие условия в нашей стране не всегда соблюдаются, и больше похожи на исключение, чем на естественные условия.
Центральная система не всегда обеспечивает надежность комфорта в жилом помещении, а часто является «головной болью» для жильцов. В большей степени это зависит от исполнительности местных начальников, контролирующих и регулирующих органов.
Автономный метод требует больших расходов, так как необходимо устанавливать специальные сооружения, укладку труб водопровода. Но его эксплуатационные качества и степень комфорта значительно больше центральной системы. Потребитель может самостоятельно установить уровень температуры, и контролировать потребление теплоносителя.
Какие элементы включает схема водоснабжения многоквартирного жилого дома?
Водомерный узел, который организует подачу воды в дом, отвечает за работу нескольких функций:
- Учитывает расход воды холодного водоснабжения, то есть, выполняет функцию счетчика воды;
- Может перекрыть подачу холодной воды в дом при аварийных ситуациях или при необходимости ремонта узлов и деталей, а также для устранения протечек;
- Служит фильтром грубой очистки воды: подобный грязевой фильтр должна содержать любая схема горячего водоснабжения многоквартирного дома.
Само устройство состоит из следующих узлов:
- Набор запорной арматуры (кранов, задвижек и вентилей) на входе и выходе прибора. Стандартно это задвижки, шаровые вентили, клапана;
- Механический счетчик воды, который устанавливается на одном из стояков;
- Грязевой фильтр (фильтр грубой очистки воды от крупных твердых частиц). Это может быть металлическая сетка в корпусе, или емкость, в которой твердый мусор оседает на дно;
- Манометр или переходник для врезки манометра в схему водоснабжения;
- Байпас (обвод из отрезка трубы), который служит для отключения водомера при ремонте или сверки данных. Байпас снабжается запорной арматурой в виде шарового крана или вентиля.
Тепловой пункт
Он же — элеваторный узел, который выполняет следующие функции:
- Обеспечивает полноценную и непрерывную работу отопительной системы в многоквартирном доме, а также регулирует ее параметры;
- Доставляет в дом горячую воду, то есть, обеспечивает ГВС (работу горячего водоснабжения). Сам теплоноситель в системе отопления поступает в систему горячего водоснабжения многоквартирного дома прямиком из централизованной теплотрассы;
- Тепловой пункт может переключать подачу горячего водоснабжения между обраткой и подачей. Это бывает нужно при больших морозах, так как в это время температура теплоносителя на подающей трубе может подниматься до 130-1500С, и это при том, что нормативный показатель температуры на подаче не должен превышать 750С.
Основной элемент теплового пункта — водоструйный элеватор, где горячая вода из схемы трубопровода подачи рабочей жидкости в доме смешивается в камере смешения с теплоносителем обратки путем впрыска через специальное сопло. Такими образом, элеватор позволяет пропускать через схему отопления бо́льший объем теплоносителя с низкой температурой, а, так как впрыск производится через сопло, то объем подачи получается небольшим.
Врезать переходники для подключения ГВС можно между задвижками на входе трассы и теплопунктом – это самая распространенная схема подключения.
На трассе ХВС обычно применяется тупиковая схема врезки с двумя подключениями: водомерный узел подключается к розливу, а сам розлив — к стоякам, через которые осуществляется разводка труб по квартирам. Вода будет перемещаться в такой схеме ХВС только при разборе, то есть, при открывании каких-либо смесителей, кранов, клапанов или вентилей.
Недостатки этого подключения:
- При длительном отсутствии водоразбора по конкретному стояку вода при сливе долго будет холодной;
- Врезанные на подводах ГВС из бойлерных полотенцесушители, которые одновременно обогревают ванную комнату или санузел, будут горячими только при водоразборе ГВС именно с конкретного стояка квартиры. То есть, почти всегда будут холодными, что вызовет появление влаги на стенах, плесени или грибковых заболеваний стройматериалов помещения.
Теплопункт с четырьмя подключениями горячего водоснабжения в доме делает циркуляцию горячей воды непрерывной, и происходит это через два розлива и стояки, соединенные друг с другом перемычками.
Важно: если на врезках ГВС установлены механические счетчики воды, то расход водоснабжения будет учитываться без учета температуры воды, что неправильно, так как придется переплачивать за горячую воду, которой не было в пользовании.
Горячее водоснабжение может функционировать по трем вариантам:
- Из трубы подачи в трубу обратки в котельную. Такая система ГВС эффективна только в теплое время года при отключенной системе отопления;
- Из подающей трубы в подающую трубу. Такое подключение будет приносить максимальную отдачу в демисезонье — осенью и весной, когда температура теплоносителя невысока и далека от максимальной;
- Из трубы обратного хода в трубу обратки. Эта схема ГВС наиболее работоспособна в большие холода, при повышении температуры на трубе подачи ≥ 750С.
Для непрерывного движения воды необходим перепад давления между начальной и конечной точками врезки в один контур, и этот перепад обеспечивается ограничением потока. Таким ограничителем служит специальная подпорная шайба — стальной блин с отверстием посредине. Таким образом, вода, которая транспортируется от входной врезки до элеватора, встречает препятствие в виде тела шайбы, и это препятствие регулируется поворотом, который открывает или закрывает подпорное отверстие.
Но слишком большое ограничение движения воды в трассе трубопровода нарушит работу теплового пункта, поэтому у подпорной шайбы должен быть диаметр на 1 мм больше диаметра сопла теплопункта. Этот размер рассчитывается представителями поставщика тепла так, чтобы температура на обратной трубе отопления элеваторного узла лежала в нормативных пределах температурного графика.
Расчетные нормативы расхода горячей воды
Следует отметить что существует множество нормативов по расчетам расхода ресурсов, в сфере жилищного хозяйства нормативов использования воды на одного человека без применения прибора учета воды не существует. Это вызвано тем, что плотность населения по разным районам нашей страны сильно различается. Другими словами, в каждом регионе действуют свои нормативы. В соответствии с правилами на населенный пункт подается некое количество воды. При этом принимают в расчет размер объема воды, которую используют жильцы тех квартир в которых установлены приборы учета воды.
Из общего объема, поставленной воды вычитывают тот объем, который прошел через приборы учета. Полученную разность разделяют на количество людей зарегистрированы на данной жилой площади. Именно эти люди и несут расходы за использованную воду. Такая ситуация сложилась во многом потому, что существует множество мест несанкционированного потребления воды и далеко не везде установлены приборы учета воды, кстати, в отличие от стран с развитой экономикой. Нормы потребления рассчитывают с использованием повышающего коэффициента.
При проведении расчётов необходимо учитывать состояние сантехнических приборов и наличие установленных водяных нагревателей.
Коэффициент расхода потребления в разных районах воды различается потому, что в каждом районе воду потребляют в различных объёмах. При этом необходимо учитывать климат, цену на топливо, предназначенное для нагрева воды.
Выведена усредненная норма расхода воды на одного человека. В дневное время эта цифра составляет — 200 литров холодной воды и 100 литров горячей. Обыкновенная ванная вмещает в себя 250 литров воды и если жилец не принимает ванну каждый день, то ему имеет смысл задуматься об установке приборов учета воды.

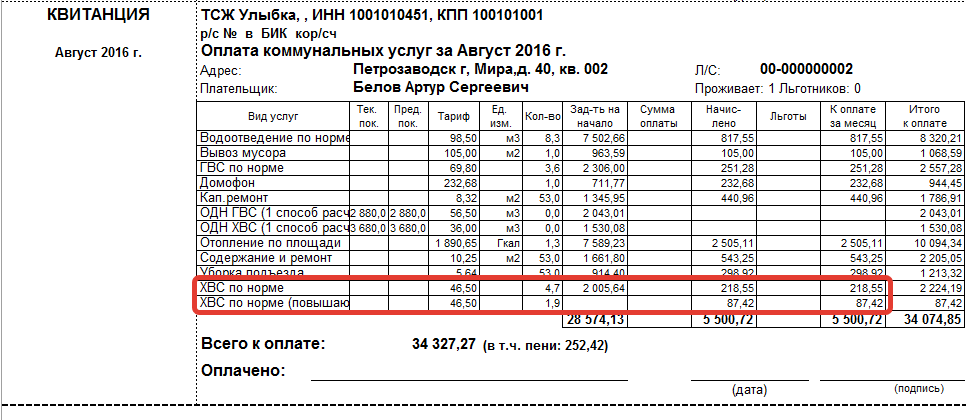

Установленный счетчик позволит существенно сэкономить на оплате счетов за воду. Дело в том, что в счета на воду в той или иной форме вносят несанкционированный отбор воды, течи, расход воды на нужды МЧС и многое другое.
Горячее водоснабжение | Статьи про водоснабжение
Горячее водоснабжение (ГВС) — система, предназначенная для обеспечения потребителей горячей водой для технологических, санитарных и гигиенических целей. ГВС — сокращение (от Горячее ВодоСнабжение), используемое для обозначения подсистемы горячего водоснабжения в документах, касающихся теплоснабжения.
Централизированная система ГВС
В централизованных системах выработка тепла производится на ТЭЦ, в различных котельных, используется также т. н. отбросное тепло промышленных предприятий, подземные и др. источники; при этом тепло передаётся к потребителям по трубопроводам теплосети. Приготовление горячей воды производится как в самих источниках тепла, так и в центральных тепловых пунктах (ЦТП) или же непосредственно в домах.
Для предотвращения охлаждения воды в подающих трубопроводах систем горячего водоснабжения в периоды малого водоразбора осуществляется постоянная циркуляция с помощью так называемого циркуляционного трубопровода. В ванных и душевых комнатах к циркуляционному трубопроводу присоединяют нагревательные приборы для обогрева этих помещений и сушки полотенец.
Для выравнивания графика нагрузок и снижения затрат на источники тепла, теплообменники, теплосети и водоподготовку в централизованных системах применяют баки-аккумуляторы горячей воды, в которых она накапливается в часы небольшого разбора и расходуется в период значительного водопотребления.
-
Река;
-
Водопроводная станция;
-
Городской водоканал;
-
ТЭЦ;
-
Центральный тепловой пункт;
-
Горячее водоснабжение;
-
Холодное водоснабжение;
-
Потребители
Способы присоединения подсистемы ГВС к системе теплоснабжения
Открытая система ГВС. При осуществлении горячего водоснабжения по открытой схеме вода «разбирается» потребителями непосредственно из тепловой сети. При этом отпадает необходимость установки водонагревателей в домах или на ЦТП и уменьшается возможность коррозии местных трубопроводов. Однако для «подпитки» таких систем требуется большое количество воды, прошедшей предварительную обработку во избежание накипи и коррозии в трубах и оборудовании теплоснабжающих устройств. Максимальная температура воды в системах горячего водоснабжения 75°С, минимальная (в точках водоразбора) 60°C.
Закрытая система ГВС. Холодная питьевая вода, забираемая из водопровода, нагревается в дополнительном теплообменнике сетевой водой, после чего поступает к потребителю. Горячая вода и теплоноситель разделены, потребляемая людьми горячая вода по своим питьевым качествам практически не отличается от холодной (трубы горячей воды ржавеют быстрее, чем холодной). В этом случае система теплоснабжения называется закрытой, так как передаёт потребителям только тепло, но не теплоноситель. Централизованное горячее водоснабжение может осуществляться по закрытой схеме, когда водопроводная вода нагревается теплоносителем (водой или паром) из тепловых сетей в водонагревателях, устанавливаемых в центральных тепловых пунктах или непосредственно в домах.
Независимая система ГВС. Горячая вода нагревается в котельной или центральном тепловом пункте, после чего подается потребителю отдельно от системы теплоснабжения. Она чаще всего используется в малоэтажной застройке, в случае, если установка внутридомовых подогревателей экономически необоснована или невозможна; при этом в ней отсутствуют недостатки открытой системы по низкому качеству воды. Ещё одним преимуществом этой системы является возможность раздельного обслуживания и ремонта трубопроводов ГВС и теплоснабжения.
