Экспликация в строительстве это: Что такое экспликация помещений, зачем нужна и как получить в Москве и Московской области

Что такое экспликация помещений, зачем нужна и как получить в Москве и Московской области

Сложным словом «экспликация» называется отдельный важный документ, который содержит схематические и описательные сведения о каждом помещении в здании. Информация, которая содержится в экспликации, не добавляется в иные виды технической документации.

Экспликация может выдаваться раздельно или вкупе с поэтажным планом строения.

Содержание

1. Экспликация помещений: Что это?
2. Когда нужна экспликация
3. Состав документа
4. Виды экспликации
5. Где получить экспликацию
6. Что делать, если получить экспликацию не удалось?

Экспликация помещений: Что это?

Если говорить понятным языком, то экспликация  это документальное объяснение к архитектурному плану объекта серьезного строительства. Она содержит план объекта и таблицы с детализированной информацией о каждом помещении объекта недвижимости.

Форма и характеристики документа определяются законом. Существует ряд ситуаций, когда без экспликации не обойтись.

Составляется экспликация с помощью общего контурного вычисления. Данный документ вполне самостоятельный, хотя часто требуется вкупе с поэтажным планом помещения.

Когда нужна экспликация

Ряд ситуаций, при которых нужно будет предъявить экспликацию, регулируется законом. Посреди таких случаев:

1. Ввод в эксплуатацию нового объекта недвижимости. Экспликация входит в меру большой пакет требуемых документов вкупе с техпланом и поэтажным планом.
2. Для постановки объекта на кадастровый учёт. Экспликацию может потребовать кадастровая палата, в отдельных случаях она будет идти совместно с поэтажным планом.
3. При перепланировке. Без экспликации не выйдет получить разрешение на перепланировку.
4. Для взятия ипотеки. вкупе с экспликацией для ипотеки пригодится техпаспорт и поэтажный план.

Экспликация необходима и при полной инвентаризации объекта на ряду с иной необходимой документацией.

Состав документа

Экспликация является достаточно большим и полным документом, который состоит из плана помещений с полным описанием свойств и таблицу расшифровкой данных.

Что является требуемым атрибутом документа:

• четкий адрес и местоположение объекта;
• информация об основаниях для проведения обследования помещений;
• описание типов помещений.

Какая информация присутствует в описаниях к каждому помещению:

• Номер в соответствии с архитектурным планом и название конкретного помещения.
• Фактическая площадь (измеряется экспертом).
• Категория помещения (тип помещения по назначению).

Виды экспликации

Экспликация – документ, характеризующий конкретное помещение. Его вид зависит от типа исследуемого объекта:

1. Экспликация квартиры. Тут содержаться данные о площади остальных замерах, характеристики всех жилых и нежилых помещений, в том числе лоджий, балконов.
2. Экспликация строений. Описание всех типов помещений в одном конкретном здании. Учитываются полностью все жилые и нежилые помещения на всех этажах. Для более понятного описания её формируют в виде поэтажного описания строения (план и таблица).
3. Экспликация к градостроительному и генеральному планам. Описываются объекты недвижимости. Тут указываются не помещения, а типы строений и сооружений и сопутствующая информация, соответвсенно форме.

Стоит держать в голове о том, что при приобретении недвижимости нужно детально пересмотреть экспликацию дома. Все изменения, которые были внесены прошлыми владельцами, должны быть непременно зафиксированы. Если же вы обнаружили несоответствие или изменения, внесенные красными линиями, то это означает, что они не были зарегистрированы и являются тайными. Все взыскания за подобные переделки и недочеты могут лечь на ваши плечи.

В экспликации стоит досконально присмотреться к типу приобретаемой недвижимости (обозначению подходящей категории). В случае с покупкой коммерческой недвижимости, если её тип не указан в описании, могут возникнуть серьезные препятствия.

Где получить экспликацию

Получить документ можно, обратившись:

1. В БТИ. Тут есть аспекты: БТИ выдаст документ только в том случае, если здание было создано до 2013 года. Для получения экспликации заказчик должен будет оплатить обязательную муниципальную пошлину и ждать получение документа от государственной структуры.
2. К застройщику. Тут можно получить экспликацию для строений, построенных после 2013 года.

Что делать, если получить экспликацию у застройщика по какой-то причине невозможно?

Бывают случаи, когда получение справки может затянутся или для её оформления, будет нужно собрать целый пакет остальных документов. Всё это вызывает определенные трудности, главным образом тогда, когда какой-то документ утерян или к нему нет доступа.

С целью экономии времени и энергозатрат вы всегда можете обратиться к нам за составлением нового документа. Наша компания специализируется на формировании любого вида геодезической документации. Мы работаем оперативно и качественно. Срок и цена экспликации отдельного объекта зависит от его площади и параметров.

Оставить заявку можно на сайте или позвонить по указанному номеру телефона. Мы обеспечим плодотворное сотрудничество и составим современную экспликацию в максимально кратчайшие сроки.

Экспликация помещений — что это такое простыми словами

На чтение 4 мин Опубликовано 21 марта, 2022

Экспликация помещений (от лат. explicatio — объяснение, изложение, развертывание) — это технический документ на недвижимость в виде таблицы, прилагаемый к архитектурному проекту и содержащий подробную информацию обо всех помещениях объекта.

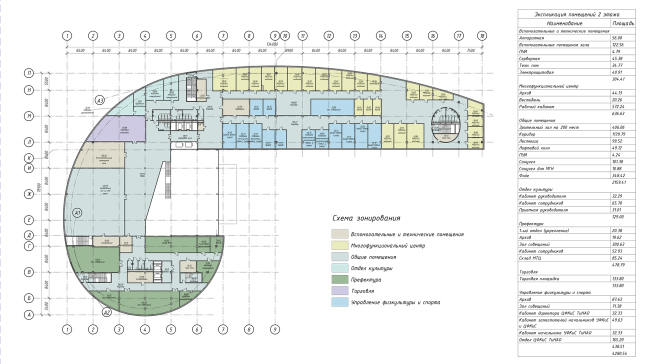

Экспликация этажа коттеджа от Julia Butalova. Источник

Содержание

1. Когда и зачем нужна экспликация
2. Состав экспликации
3. Виды экспликации
4. Как сделать экспликацию помещений

Когда и зачем нужна экспликация

• Ввод в эксплуатацию новой недвижимости. Для каждого нового здания или помещения требуется получить разрешение на ввод в эксплуатацию, для чего собирается целый пакет технических документов, в том числе и экспликации.
• При изменении планировки. Для перепланировки любой недвижимости необходимо получить разрешение в жилищной инспекции. Для этого, помимо проекта изменения планировки, в госорганы нужно предоставить техпаспорт или поэтажный план с экспликацией.
• Для постановки на кадастровый учет. Кадастр — это реестр объектов недвижимости с указанием их собственников, обязанных платить налоги на эту недвижимость. Кадастровая палата может запросить у собственника план и экспликацию.
• Для покупки жилья в ипотеку или рефинансирования. Перед оформлением сделки банк просит покупателя предоставить экспликацию, а также поэтажный план для подтверждения данных о расположении квартиры относительно других на этаже и точного расчета площади. Чаще всего такие документы можно получить в БТИ — бюро технической инвентаризации.

Состав экспликации

Минимальный набор данных в экспликации — это номер помещения на плане, наименование (или назначение) помещения и его площадь. Однако экспликация может содержать информацию об этажности, размерах комнат, высоте потолков. В начале документа указывается адрес объекта, местоположение, основание для составления экспликации (например, капитальный ремонт офиса или торгового зала).

Для визуализации в документе размещается подробный план объекта.

Поэтажный план — это чертеж помещений на каждом отдельно взятом этаже дома или на части этажа. План тесно связан с экспликацией, так как он наглядно иллюстрирует конструкцию объекта. Используется в том числе для разработки дизайн-проектов.

На нем содержатся:

• графические изображения комнат, несущих стен, перегородок, окон, дверей, балконов, лоджий и террас;
• условные обозначения комнат (номера), при необходимости другие условные обозначения, которые расшифровываются под чертежом;
• вынесенные размеры всех стен.

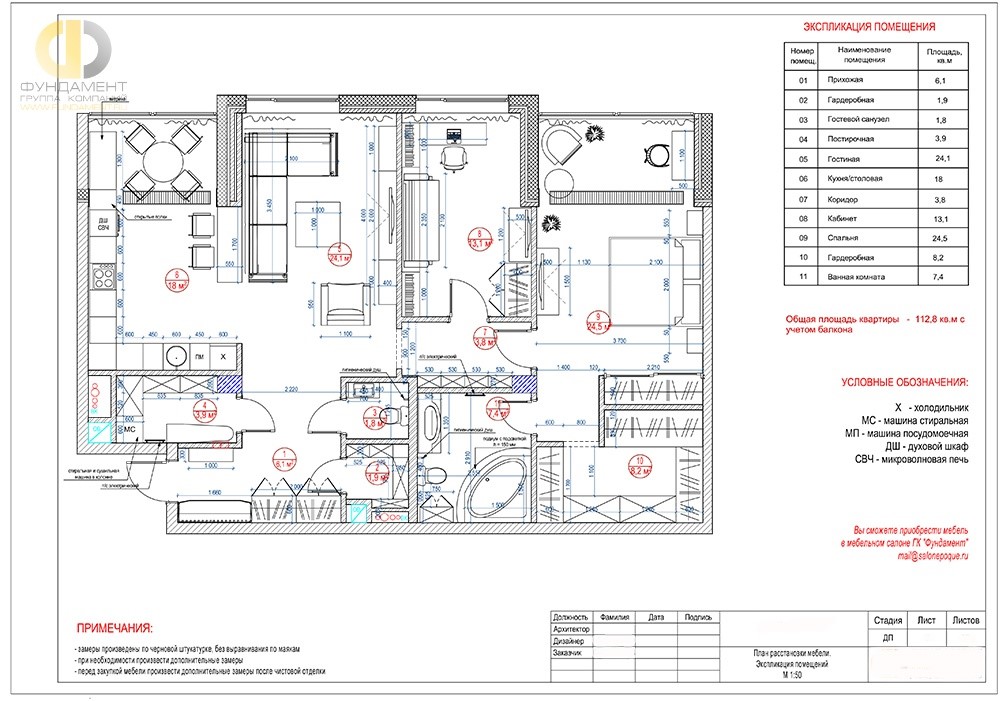

Экспликация коммерческого помещения после перепланировки от Julia Butalova. Источник

Рядом с планом размещается таблица экспликации, в которой указывают номера комнат с плана, их названия, площадь в квадратных метрах. Для коммерческих и производственных помещений также добавляется категория пожарной опасности и класс по ПУЭ (Правилам устройства электроустановок). В таблице может быть и дополнительный столбец с примечаниями, например, понижающий коэффициент для балконов, террас и лоджий. Эти помещения являются нежилыми и неотапливаемыми, поэтому не могут считаться полноценными комнатами и для них устанавливаются понижающие коэффициенты.

Если документ составляется на целое здание (например многоэтажный коттедж), то приводятся экспликация и план для каждого этажа отдельно. Если речь идет о многоквартирном доме, то документ составляют для каждой квартиры.

Виды экспликации

Экспликация квартиры

В документе отображается общая площадь жилья, а также все комнаты: жилые (гостиная, спальня, кабинет и т. д.), служебные (кладовая, гардеробные и др.), террасы, балконы и лоджии. С появлением квартир-студий у архитекторов появилась проблема: как называть помещение, объединяющее функции сразу нескольких комнат? Это вопрос решили, установив для таких помещений наименование «комната-кухня».

Экспликация квартиры от БТИ Екатеринбурга. Источник

Экспликация здания

Каждый этаж имеет собственную экспликацию. Важно отметить все комнаты, имеющиеся в доме, даже если они являются не жилыми, а вспомогательными, — например, крыльцо или террасу.

Экспликация 1-го этажа коттеджа от Julia Butalova. Источник3D-макет этого же коттеджа от Julia Butalova. Источник

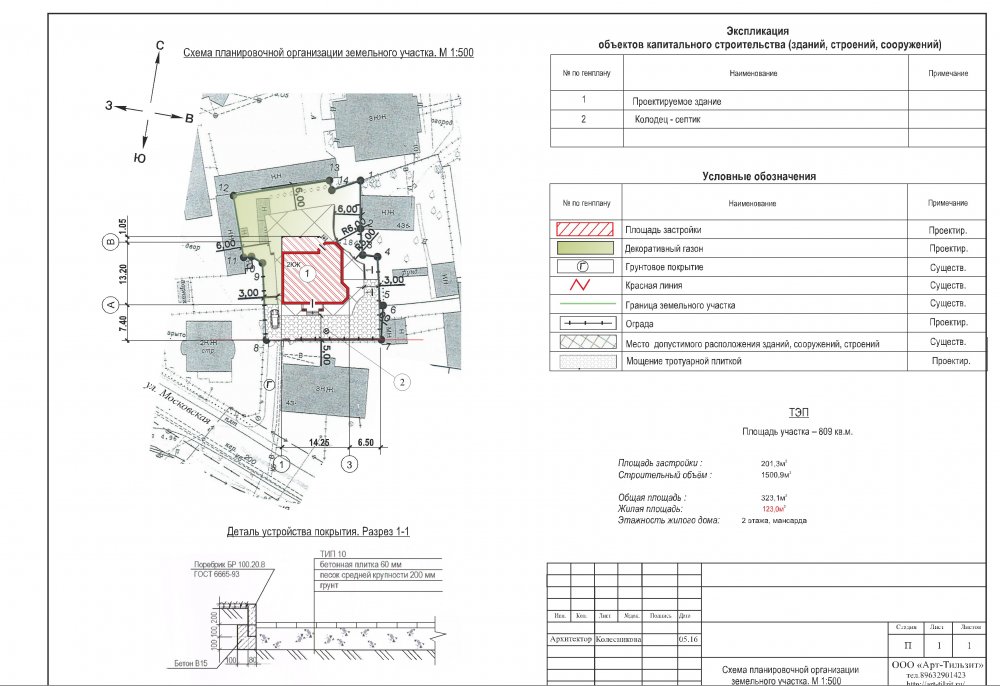

Экспликация к градостроительному и генеральному планам

Этот документ предполагает описание не отдельных помещений, а зданий и сооружений, находящихся на участке. Например, экспликация к генплану коттеджного поселка включает обозначение всех жилых коттеджей, коммерческих объектов (магазинов, спортивных комплексов и др. ), служебных зданий и общественных зон.

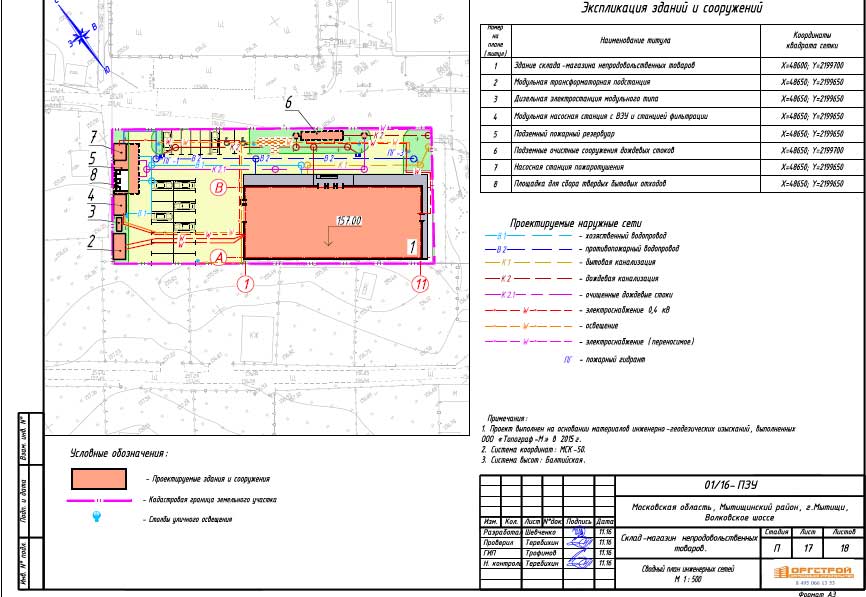

Генеральный план с экспликацией объектов от компании «Ландэра». Источник

Как сделать экспликацию помещений

Чертежи, планы и экспликации создают архитекторы в профильных графических редакторах. Техника выполнения экспликации зависит от конкретной программы.

• Revit. Экспликации создаются в блоке «Ведомости/Спецификации». Для настройки таблицы в «Свойствах спецификации» нужно выбрать параметры, которые будут отображаться в столбцах, например номер, имя и площадь. Значения параметров с плана программа подтянет автоматически.
• ArchiCAD. Один из способов выполнения экспликации — применение инструмента «Зона». Одна зона — это одно помещение. Ему можно присвоить номер, этаж, цвет для визуализации на плане и другие параметры.
• AutoCAD. Экспликация представляет собой новый слой с типом «Таблица». Ее параметры можно задать по ГОСТ в «Стилях таблиц», а отредактировать содержание — в разделах «Ячейка таблицы» и «Текстовый редактор».

Редактирование таблицы экспликации в ArchiCAD в проекте Андрея Шаввы. Источник
