Датчик температуры для котла отопления: как работает, подключение

В частных домах основной источник тепла — отопительный котел. Для того чтобы контролировать процесс разогрева оборудования необходим датчик температуры для котла отопления. Именно от его нормальной работы во многом зависит как комфорт во всем доме, так и безопасность работы отопительного оборудования.

Устройство и принцип работы

Нагревательные котлы могут быть дополнены термодатчиками как внутреннего, так и наружного исполнения (выносные).

Встроенные отвечают за регулировку нагревательной установки в зависимости от температуры жидкости внутри системы отопления.

Внешние помогают откорректировать работу нагревательной установки в соответствии с показаниями или комнатной, или уличной температуры. Совместное использование пары таких датчиков дают возможность более точно отрегулировать работу котельной установки, а значит, есть экономия энергоресурсов при изменении погодных условий.

Работа приборов состоит из постоянного измерения процессов:

• сопротивление;
• давление;
• тепловое расширение.

Которые пребывают в прямой связи от температуры наполнителя отопительной системы.

Автоматические термостаты работают, согласно заложенной в них программе, управляя работой отопительных приборов.

Механические контроллеры при воздействии высоких температур способны изменять свою теплопроводность, замыкая/размыкая соединения соответствующих клапанов.

Все термодатчики помещены в специальный, небольших размеров, блок-корпус  с монтажом напрямую в конструкцию отопления.

Полученные результаты могут передаваться по беспроводному каналу связи, такому как WI-Fi, или передаваться по проводам.

Управляться термодатчиками могут как электрические, так и твердотопливные котлы.

Функция программирования с помощью теплового реле в паре с термодатчиками позволяют автоматизировать процедуру регулировки нагревательной системы.

Вообще вся конструкция может быть оснащена тремя устройствами слежения за температурой:

1. Комнатным.
2. Уличным.
3. Для водяных систем теплых полов.

Классификация видов термодатчиков

Для того чтобы правильно выбрать датчик температуры котла надо знать где она (температура) будет контролироваться:

• изнутри котельной установки;
• температура окружающего воздуха в комнатах;
• охлаждающей жидкости внутри самой конструкции отопления.

Правильное место установки измерителя влияет не только на эффективную работу котельного оборудования, но и на безопасность его использования.

Подразделяют два основных критерия, по которым правильно подбирается термодатчик:

1. Каким способом температура определяется.
2. Как датчик взаимодействует с термостатом.

Виды датчиков по способу определения температуры

Способов измерения температуры несколько:

1. Дилатометрический. Находится в прямой зависимости от состояния биметаллической пластины большим коэффициентом теплового расширения, которая может расширяться под влиянием тепла. Повышают чувствительность датчика специально размещенные внутри магниты.
2. Термоэлектрический. Состоит из пары разнородных проводников, которые при тепловом расширении способны выдавать термо-ЭДС. Отличается повышенной точностью за счет того что протяженность и сечение кабелей не оказывают существенного влияния на результат измерений.
3. Манометрические. Измеряют, насколько изменяется состояние жидкостей или газов в некоем ограниченном объеме при нагревании.
4. Резистивные. Используются специальные сплавы с большим тепловым расширением. Они чутко реагируют на малейшие температурные изменения. Обычно представлены в виде катушки с омедненным проводом, помещенную в пластмассовый корпус.
5. Полупроводниковые. Существуют в двух вариантах:
   • нелинейные температурные термисторы с одновременным понижением сопротивления при нагревании;
   • позисторы с нелинейной зависимостью, которая выражается в повышении коэффициента сопротивления при нагреве.

Виды контактных датчиков

Температурный специальный датчик для котла может подключаться к оборудованию двумя способами:

• с помощью проводов, по которым температурные данные передаются на управляющий контроллер;
• по беспроводной технологии. Работают на выделенной радиочастоте.

Но следует учесть, что миниатюрных беспроводных девайсов, для систем отопления, не бывает. Для питания устройства, считывания информации и одновременной передачи сигнала — необходим управляющий контроллер. Поэтому, именно беспроводной, может быть только термостат в паре с комнатным датчиком. А сам термодатчик для котельного оборудования небольших размеров.

Места размещения

Естественно датчик нужно разместить в зоне влияния отопителя. Поэтому их различают и по способу размещения:

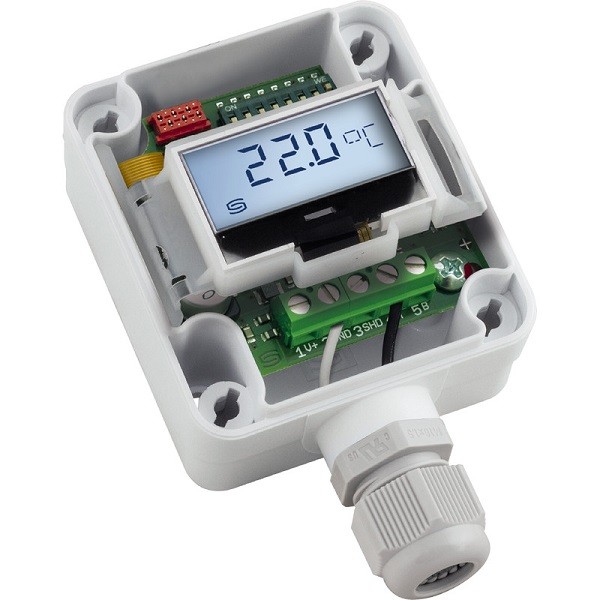

• накладные — устанавливают с плотным контактом непосредственно на нагреваемой поверхности;

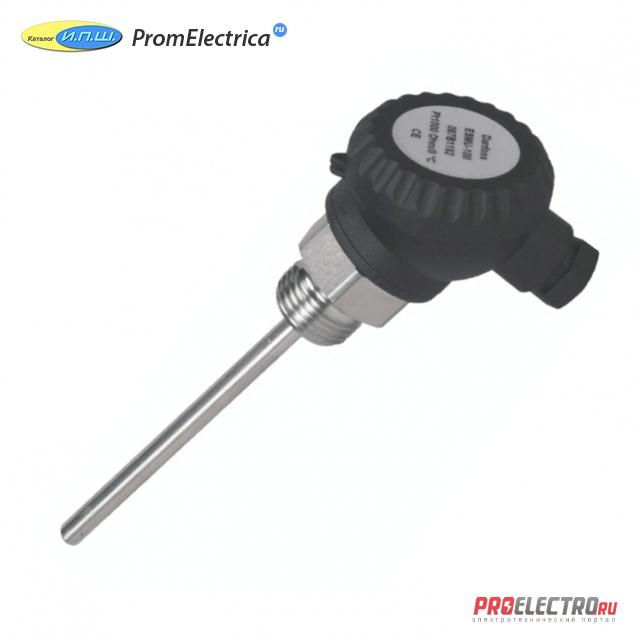

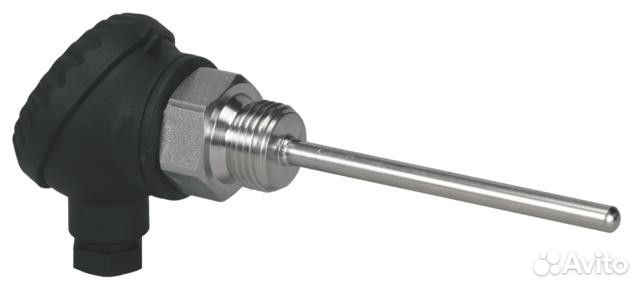

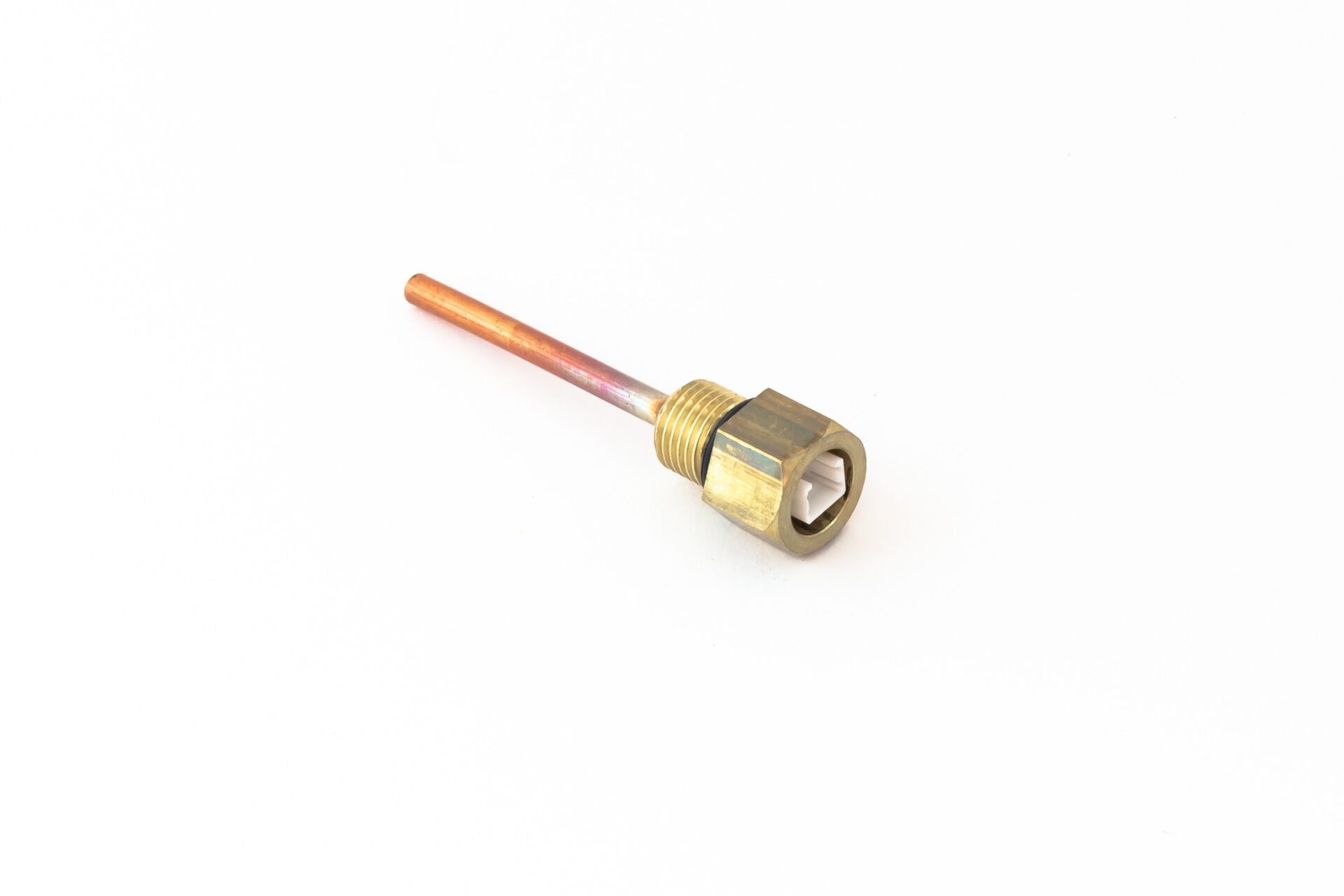

• погружные — размещаются внутри теплоносителя;
• комнатные — контролируется температура в помещении;
• наружные — измеряется состояние внешней среды за пределами дома. Обладают влагозащищенным корпусом.

Датчик управляет котлом

Для того чтобы полнее обеспечить комфортное проживание в доме с минимумом затрат тепловой энергии используются различные устройства. Такой датчик температуры на газовый котел позволяет его запрограммировать на разные режимы работы. Пользователю остается задать нужные параметры.

Механические термостаты

Эти модели — наиболее простые. Без обширного функционала. Работают за счет применения мембранных датчиков расположенных в герметичной капсуле заполненной жидкостью. При нагревании жидкость расширяется и при определенной температуре оказывает давление на мембрану и терморегулятор дает понять отопительному котлу, что можно снизить/повысить мощность.

Механические устройства снабжены выражающимся диском выбора температуры. Из-за своей погрешности в 3–4° и проводного способа подключения эти регуляторы недорогие.

Электромеханические

Немного улучшенная версия предыдущего регулятора температуры — электромеханические приборы.

По принципу регулирования температуры похожи на механику, но принцип срабатывания немного отличается. В конструкции применены термочувствительные металлы. При изменении нагрева создается микро-разряд или меняется сопротивление.

Есть модели с небольшим дисплеем для контроля нагревания и возможностью регулировок с уменьшенным шагом. Эти изменения отразились на небольшом повышении точности девайса и на его цене — стал дороже механики.

Электронные

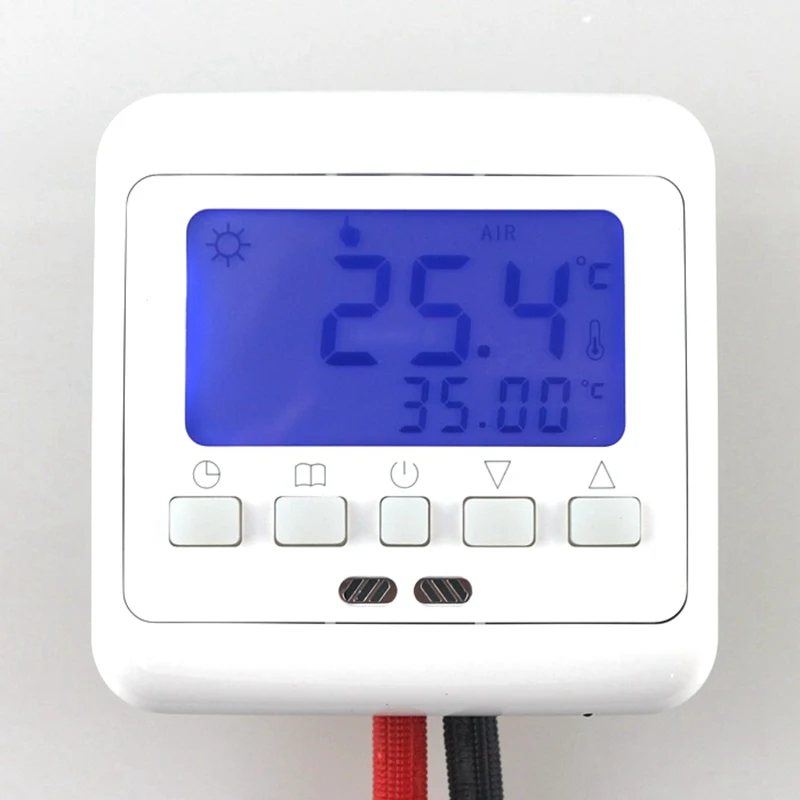

Более точные электронные модели наиболее популярны. Это уже более современные терморегуляторы. Отличаются многофункциональностью и удобством в использовании.

1. Могут применяться совместно с датчиками температуры теплых полов.
2. Возможность программирования.
3. Есть защита от перегрева и замерзания.
4. Предупреждают об остановке работы циркуляционного насоса.
5. Погрешность измерения в пределах 0.5–0.7 °С.

Более продвинутые версии, снабжены встроенным Wi-Fi для беспроводного соединения с бойлером.

Как выбрать выносной термодатчик

На что обратить внимание при покупке термодатчика? Есть несколько параметров:

• измеритель температуры нужен предельной чувствительности и с большим диапазоном измеряемых температур. Чтобы быстро реагировал на перемену в нагреве;
• тип датчика — погружной или наружный. Есть ли место для монтажа. Он должен соответствовать габаритам водонагревателя;
• параметры термодатчика. Есть ли необходимость в дополнительном напряжении. С какой скоростью сигнал передается и с какой погрешностью. Возможность работы в нужных условиях;
• срок службы, периодичность обслуживания, надобность в дополнительных калибровках;
• уровень выходного сигнала;
• допустимая сила тока, сопротивления и так далее;

При походе в магазин за новым девайсом лучше взять с собой технический паспорт на нагревательную установку.

В паре с термостатом

Посмотрите, как датчики температуры будут работать с котлом — с поддержкой термостата или напрямую.

У многих современных термостатов есть возможность подстроить управление отоплением в зависимости от погоды. В этом случае мощность отопительной установки можно корректировать автоматически, если термостат работает в паре с уличным температурным датчиком.

Уличный термостат — единая конструкция, состоящая из самого датчика и длинного (2–6 метров) провода для присоединения к термостату.

Необходимо учитывать:

• в каком температурном диапазоне датчик на газовый котел сможет работать;
• уровень влагозащиты;
• величина погрешности измерений воздуха в помещении. Допустимая ± 1 °С. Хорошая ± 0.5 °С;
• длина соединительного кабеля. Из коробки провод длиной до 6 метров с присоединённым термодатчиком.

Прямое подключение к котлу

Как правило, те котлы, которые приобретены, уже оснащаются измерителями температуры и разработаны они тем же поставщиком. Если есть желание установить удаленное управление бойлером с помощью контроллера нужен кабель (как правило, двухжильный). Но докупать его нужно самостоятельно. Сечение провода и сопротивление можно узнать из инструкции к датчику.

Подключают, как правило, к термостату. При автоматизированном управлении работой котельного оборудования подключение производят к контроллеру, который выводит котел на рабочие режимы.

В любом варианте подключение строго регламентировано, согласно прилагаемой инструкции.

Дополнительные приборы контроля, если они необходимы, может порекомендовать производитель котельного аппарата. Так можно гарантировать совместимость девайсов и их корректную работу.

Если на момент покупки рекомендованный заводом датчик на газовый котел отсутствует, нужно его заменить сертифицированными аналогами.

Уличное подключение датчика

Датчик уличной температуры для котельного оборудования монтируют на наружную сторону стены строения с обязательным соблюдением таких условий как:

• термодатчик не должен напрямую нагреваться солнцем;
• стенка здания помещения не должна быть обшита металлом;
• исключить прокладку кабельных линий в местах, где есть вероятность попадания дождевых осадков;
• исключить контакт с химическими веществами, которые могут нарушить изоляцию;
• предельная высота размещения термодатчика — 2/3 высоты дома;
• исключить влияние посторонних факторов, которые могут повлиять на внешний датчик температуры.
• защитить провод дополнительной гофрированной трубкой;

Подключается выносной термодатчик с соблюдением полярности, когда на котел не подается электропитание. Основное условие — кабель сечением 0.5 мм² должен быть цельный, и длина не должна превышать 30 метров. Места присоединения кабеля к котлу и измерителю обязательно заизолировать и герметизировать.

После подключения проверяется качество монтажных работ и настраивается термостат. При дополнительном осмотре могут быть выявлены ошибки. В этом случае требуется полная переделка. Неправильный монтаж уличного датчика может привести или к выходу котельного оборудования из строя или плохому прогреву помещений.

Подключение датчика внутри здания

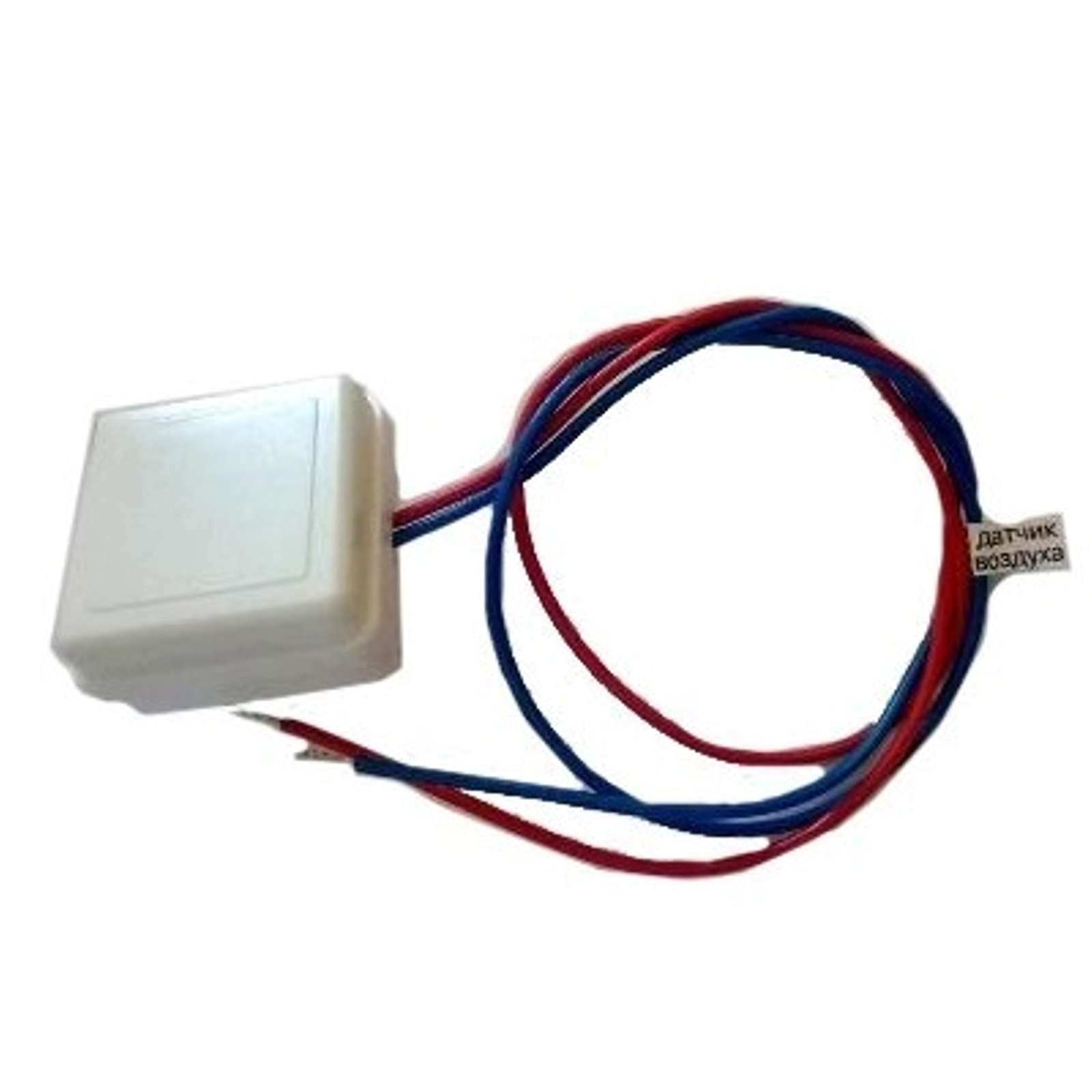

Комнатный датчик температуры для газового котла устанавливается изнутри помещения на внешней стенке, не нарушая следующих условий:

1. Исключить нахождение вблизи устройства обогревателей или кондиционеров.
2. Свободный доступ к внутреннему пространству. Исключить все предметы интерьера, заслоняющие комнатный датчик.
3. Допустимая высота 1.2–1.5 метра от пола.
4. Не должно быть рядом проложенной электропроводки.

Способ подключения устройства к котельному оборудованию аналогичен внешнему термодатчику.

Подключение термодатчика для газового котла

Датчик температуры для газового котла необходимо установить на сам контроллер. Как вариант, допускается монтаж на газовый клапан.

Последовательность действий при самостоятельном подключении:

1. В инструкции к газовому котлу обязательно должна быть приложена схема. В ней есть сам котел отопления и место подключения прибора, его маркировка и расположение контактов.
2. Теперь на самом газовом нагревателе необходимо снять переднюю панель. Она перекрывает доступ к плате и контактам.
3. Надо извлечь заводскую перемычку между клеммами.
4. К этим клеммам подсоединяйте провода от контактов датчика. Полярность проводов значения не имеет.
5. Если устанавливается беспроводной термодатчик температуры воздуха к релейному блоку — подключить трехжильный провод с заземлением на 220 В.

Если есть сомнения в правильности установки, рекомендуется снова обратиться к инструкции к газовому котлу.

Особенности эксплуатации и техники безопасности

Термодатчики помогают улучшить микроклимат, но их нормальная работа зависит от выполнения простых правил:

• сам элемент, измеряющий температуры в помещении, необходимо максимально погружать в ту среду, где требуется улучшить теплообмен;
• правильная и долговечная служба детектора комнатной температуры зависит от своевременного осмотра и калибровки в полном соответствии с советами от производителей;
• исключить негативное воздействие внешних факторов, которые могут повлиять на точность замеров температуры для котлов;
• недопустима эксплуатация электрических датчиков с поврежденной изоляцией;
• категорически запрещается самостоятельная разборка терморегулятора;
• все профилактические работы производятся при отключенном от сети 220В оборудовании.

Замена и подключение

Если терморегулятор сломался, то выяснить источник поломки совсем несложно и под силу владельцу отопительной установки:

1. Если вода не нагревается источник болезни кроется как в температурном датчике, так и в термостате. Поломку ТЭНа мы в данном случае не рассматриваем. Условно считаем, что он работает исправно.
2. Термодатчик снимается с бойлера и тестером в режиме «прозвонки» проверяют все провода на наличие обрыва.
3. Если при работающем термостате замеры температуры показывают нулевое значение — однозначно он неисправен. Самостоятельно его не починить, лучше купить новый и заменить.
4. Если терморегулятор в режиме «прозвонки» отзывается на бойлере необходимо установить минимальное значение температуры и вновь провести замеры.
5. Если он исправен то в режиме «нагрев» его контакты должны быть разомкнуты, а сопротивление на входе и выходе вырасти.

Замена термостата на аналогичный расписана подробно в инструкции к отопителю. Если точно такого в продаже нет, подыскивается аналогичный с соответствующими параметрами.

Заключение

Понятно, что тепло в доме можно выставить и в ручную, но согласитесь, удобнее когда весь процесс отопления происходит автоматически без вашего участия. Не малую роль здесь играют датчики измерения температуры, работающие в паре с авторегуляторами.

Достаточно один раз правильно настроить оборудование и заданный тепловой режим будет поддерживаться во всем доме сам собой. При этом достигается существенная экономия энергоресурсов.

Котел без управления терморегулятором расходует больше (на 25–30 %) энергии, чем бойлер, оснащённый автоматическим контролем температуры в помещении. Дополнительно повышается комфортность проживания в доме, долговечность труб увеличивается, а износ самого котла снижается. В конечном итоге все вложенные средства на автоматизацию процесса обогрева быстро окупятся.

Видео по теме

Хорошая реклама

виды и как выбрать, схема подключения

На чтение 12 мин. Просмотров 3.7k. Обновлено 25 ноября, 2020

Обустройство отопления дома теплыми полами, в условиях нашего климата становится все более популярным. В данной системе обязательно должен присутствовать терморегулятор для управления водяного теплого пола, поскольку данная отопительная система очень требовательна к степени нагрева.

Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении,  к нему предъявляются специфические требования.

Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.

Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.

Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

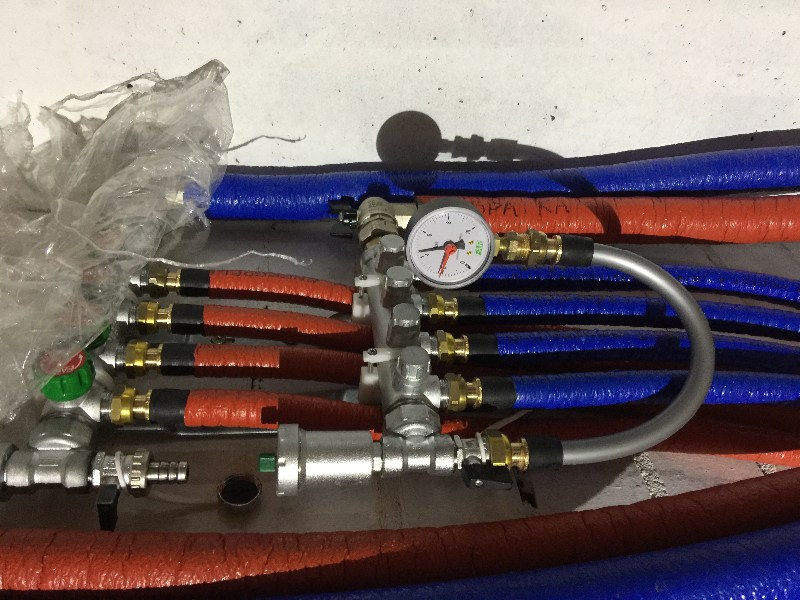

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

И вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Виды терморегуляторов

Смотреть видео – обзор датчиков для водяного пола

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

1. Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

2. У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.

3. Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
4. Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

5. Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

• вентиль 3-х ходовой;
• насос циркуляционный;
• перемычка байпаса;
• градусник;
• термостатическая головка ;
• реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть видео – функции и отличия терморегуляторов для контуров под стяжку

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Как выбирать терморегуляторы для водяного теплого пола

Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.

Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.

Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.

На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:

1. Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
2. Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.

Выбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты  небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.

Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.

Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.

Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.

Смотреть видео – автоматизации водяного пола

Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.

Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.

Виды автоматики для систем отопления частного дома

Пожалуй, каждый владелец частного дома сталкивается с проблемой устройства системы отопления. Есть надёжное современное решение — автоматика для отопления дома! Правда, многие не понимают значения заданной фразы. Поэтому в представленной статье речь будет идти именно о ней.Очевидно, установка рассчитана на упрощение жизнедеятельности человека! Благодаря ей гораздо удобнее контролировать отопление. Автоматика имеет ряд прочих достоинств, таких как автоматическое регулирование степени теплоты, а следовательно, меньшие затраты личного времени. Однако, не многие доверяют данному типу отопления, предпочитая регулировать его самостоятельно.

Под самим словом «автоматика» понимают комплекс приборов, регулирующих какой-либо процесс автоматически, то есть не вручную. Плюсом является практически абсолютная безошибочность агрегата, управление — более точное, а функционал представляет собой кладезь дополнений.

Какие существуют автоматические установки?

В настоящий момент рынок представляет потребителю широкий выбор регулирующих устройств. Поэтому необходимо знать, какая автоматика для систем отопления дома вообще существуют, чему отдать предпочтение.

Комнатный термостат

По критерию установки существуют:

• Проводные термостаты. Достоинством данного вида считается возможность провести питание до приблизительно 50 метров посредством проводов.
• Беспроводные термостаты. Преимуществом является необязательность создания отверстия под провода. Однако, они имеют существенный недостаток — железобетонные стены уменьшают мощность сигнала.

По функционалу различают:

• Простые термостаты. Они удерживают нужный уровень теплоты.
• Программируемые термостаты. Такие устройства способны устанавливать определённое количество градусов на целую неделю вперёд (срок зависит от модели) с максимальной точностью до секунд. К достоинствам также можно причислить экономию средств за счёт недельного программирования.

Также различают термостаты:

• Электронные термостаты. Комплект содержит три компонента: датчик температуры, передатчик сигнала, реле. Главным плюсом устройства является максимальная точность оборудования. Не стоит забывать простоту использования.
• Механические термостаты. Основа приборов состоит в способности изменять свойства под влиянием уровня температуры. Вследствие изменения температуры в газовой мембране, замыкается или размыкается цепь, заставляющая работать определённые механизмы.
• Электромеханические термостаты. Механизм устройства гораздо проще электронного. Главным элементом является реле. Узел внешне похож на трубку, которая наполняется специальным веществом, реагирующим на температуру. Если котёл нагревается, то вещество расширяется, аналогично котёл остужается — вещество сокращается. А привод, зависящий от вещества, благодаря электроцепи регулирует температуру.

Подключение может осуществляться к :

• Котлу;
• Насосу;
• Сервоприводу;

Термоголовка

Это терморегулирующий элемент, который под влиянием внешней среды приоткрывает или закрывает радиатор. Недорогой вид автоматики для отопления дома. Значительным плюсом является то, что термоголовка очень удобна для локального нагрева, а также происходит значительная экономия средств. Из минусов: во-первых, регулировка происходит по меркам, состоящих из абстрактных чисел, а не градусов. Во-вторых, датчик измеряет градусный уровень тепла вокруг установки, но не помещения, что уменьшает точность устройства.

Погодозависимая автоматика

Конструкция погодозависимой автоматики для отопления дома несложна: снижается погода на улице-увеличивается температура теплоносителя. Однако, погодозависимая установка имеет весьма значительный недостаток — система порой не успевает адаптироваться под температуру, и, следовательно, эффект запаздывает. Особенно упомянутый минус проявляется, если подключено дополнение — полы с подогревом. К недостаткам относят то, что приборы действуют не совсем корректно, приблизительно, поэтому изменение заметно лишь при сезонной смене климата. Стоит отметить, цены на агрегат относительно высокие. Но агрегаты будут очень удобными в производстве, масштабных домах (свыше 500 квадратных метров).

Автоматика для радиаторов

• Использование термоголовки с клапаном; (Описано выше)
• Климат-контроль;

Состоит из термоэлектрического привода, контроллера, датчика. Полностью автоматическая установка для отопления дома  с возможностью удалённого управления. Климат-котроль — автоматическое управление по датчикам с множеством дополнений. К плюсам относят: во-первых, управление доступно централизованно, удалённо (с мобильных устройств), во-вторых, возможность подключения к системе умного дома, в-третьих, установку расписания режима.

Механизм устроен следующим образом: на каждом радиаторе устанавливается специальный привод, подсоединенный к контроллеру. К контроллеру подключаются датчики. При изменении температуры датчики реагируют, далее отправляют сигнал контроллеру, который регулирует клапан.

Автоматика для угольного котла

Возможности приборов достаточно широки. Зачастую комплекты отапливающих приборов включают в себя: компьютер, который обеспечивает управление прибором, вентилятор либо воздушная турбина.

Достоинством оборудования, оснащенного автоматикой для отопления частного дома, считается огромная экономия драгоценных минут, денег. Ведь инновационные котлы длительного горения могут сделать практически всю работу за вас — они способны работать без вмешательства человека довольно много времени — до приблизительно 48 часов! Владельцу дома необходимо всего лишь установить нужный градусный уровень, а приспособление будет осуществлять действия самостоятельно. К тому же можно установить таймер на температурный режим. То есть, например, если владелец жилья покинет его на какое-то количество времени, то будет поддерживаться минимальный температурный режим. К приезду жильца, сработает таймер, жилье начнет снова прогреваться до нужной температуры — без участия человека! Так, по приезду жилье будет комфортным, прогретым.

Важно отметить, котлы с автоматикой стали настолько развитыми, что способны самостоятельно проводить диагностику — проверку безопасности, являющейся весьма существенным плюс.

Котлы с автоматической подачей

На сегодняшний день считаются наиболее эффективной установкой —ведь коэффициент полезного действия достигает отметки 80-85%! Такой агрегат точно обеспечит домашний уют. Топливо засыпается в бункер, оттуда подаётся автоматически в камеру сгорания.
Также существует дополнение, позволяющее очищать зольник автоматически — без человеческого вмешательства.
Процесс установки котлов — весьма кропотливый труд, поэтому экономить не стоит в целях вашей пользы.

Автоматика для насоса

Регулирует деятельность системы, контролируя множество функций, таких как, например, давление, распределение воды.

Для нормальной работы необходимы следующие компоненты: коллектор, обеспечивающий подачу воды, реле, контролирующее насос, манометр, осуществляющий измерение давления, датчик сухого хода, который предотвращает перегрев устройства, если вода иссякнет.

Всю автоматику, отвечающую за насос, подразделяют на несколько моделей, исходя из времени создания:

Автоматика первого поколения;

Первая простейшая конструкция подачи воды. Используется для решения несложных задач, если необходимо обеспечить помещение источником воды. Она состоит из трех компонентов: датчик сухого хода, гидроаккумулятор, выполняющего задачу накопления воды, содержащего в себе мембрану, реле, контролирующее давление воды. Обычно не вызывает трудностей при установке, так как в системе полностью отсутствуют сложные электрические схемы. Механизм также чрезвычайно лёгок: порядок цикличен—при полном заполнении воды, насос отключается, далее цикл идёт на повтор.

Автоматика второго поколения

Образец отличается от предыдущего тем, что к управлению добавились датчики, осуществляющие контроль за работой. Вследствие, гидроаккумулятор необязателен, так как его функцию выполняют датчики. Большим спросом автоматика второго поколения не пользуется, так как схожа с первой, однако по цене обходится гораздо дороже.

Автоматика третьего поколения

Является более достойной версией предшественников, стоит дороже соответственно. Агрегат выделяется наибольшей надёжностью, эффективностью, улучшена программа безопасности, а главное — максимальная точность устройства.

Для поддержания прибора в автоматическом режиме устанавливается реле. Механизм несложен: при уменьшении давления воды реле запускает систему, аналогично при увеличении давления — остановит.

Термостат для включения или отключения насоса

Самый частый вид автоматики для насоса в отоплении дома. Механизм: сначала происходит сбор информации с датчика, далее происходит сравнивание показателей, от этого зависит работа насоса. Например, если владелец задает режим +60, а гистерезис +5, то вода должна составлять +65, чтобы система запустилась, а чтобы она остановилась необходима температура соответственно +55.

Заключение по теме

Современному человеку открыто много дверей — много возможностей. Большое количество свежих предложений ожидают нас повсюду. Именно век компьютерных технологий открыл нам двери в мир, где человек с помощью компьютера подчинил своей воле множество вещей. Наверное, глупо не использовать возможности, которые могли сэкономить деньги, драгоценное время, избавить вас от лишних повседневных обязанностей?

Температурный датчик для котла. Температурный датчик для отопления: виды, назначение, установка, отзывы

Осуществлять контроль работы отопления можно одним из нескольких способов. Для этого используется разное оборудование, а именно:

• автоматика для своевременной подпитки;
• смесительные узлы;
• группы безопасности.

Однако каждая такая разновидность приборов обладает датчиками температуры. О функциональных особенностях и видах этих приборов вы сможете узнать, ознакомившись с информацией ниже. Она особенно будет полезна для тех, кто планирует обустраивать систему отопления.

Назначение температурного датчика

Любая система отопления должна работать под контролем человека. Оператору следует знать, какова температура теплоносителя. Для определения этих показателей требуется для отопления, он позволит следить за расширением объема воды. С помощью него можно наблюдать за текущими данными, предпринимая соответствующие меры, если параметры станут отклоняться от нормы.

Обладает довольно широкой областью использования. Он позволяет визуально просматривать нагрев теплоносителя на отдельных участках, где регистрируются данные на улице и в помещениях. Иногда этот прибор становится частью системы, которая гарантирует автоматическую стабилизацию параметров.

Разновидности температурных датчиков

На этапе важно правильно подобрать тепловой датчик. При этом учитываются характеристики и разновидности прибора. Они классифицируются по месту установки, а расположить прибор можно в системе или на определенном расстоянии, чтобы у устройства была возможность контролировать другие температурные параметры. Последние применяются в тандеме с комнатными термостатами.

Погружной температурный датчик для отопления используется для определения показаний температуры воды в трубах. Устанавливается прибор на одном из участков системы. Ряд моделей котлов на твердом топливе не имеет таких датчиков, поэтому их устанавливают дополнительно. Дистанционный температурный датчик для отопления должен находиться за пределами системы. Его можно подключить к программатору или котлу.

Беспроводные датчики

В последнее время наиболее распространенными стали беспроводные модели, с помощью которых можно получать информацию посредством вспомогательной электроники. Это позволяет монтировать прибор почти в любом месте, даже на улице или в отдельном помещении.

Среди основных характеристик таких датчиков:

• погрешность измерений;
• наличие батареек;
• дальность действия сигнала.

Проводные модели

Если речь идет о простой схеме, то можно воспользоваться проводным датчиком. Сигнал в этом случае будет передаваться к управляющему устройству термометра по проводам. Вероятность ошибки или неправильных данных гораздо меньше по сравнению с беспроводными вариантами. Для того чтобы обеспечить лучшую коммуникацию дистанционных термометров с остальным оборудованием, рекомендуется приобретать модели одного производителя.

Разновидности датчиков по способу снятия показаний

Температурный датчик для отопления может классифицироваться по способу снятия показаний, приборы могут быть:

• биметаллическими;
• спиртовыми.

Первые из перечисленных конструкций предполагают наличие двух металлических пластин и стрелочного индикатора, пластины выполняются из разных металлов. Одна из них при нагреве деформируется, создавая давление на стрелку. Эта методика отличается высокой точностью, но характеризуется недостатком, выраженным в высокой инертности. Средняя стоимость таких датчиков — от 600 до 900 р.

О спиртовой разновидности

Отопления могут быть спиртовыми. Если проводить их сравнение с вышеописанным, то в данном случае инертность отображения значений почти отсутствует. Во многом принцип работы схож с традиционным термометром. В герметичную колбу помещается спиртосодержащий состав, который расширяется при нагреве. На колбе отметки указывают на значение нагрева воды. Конструкция довольно проста, но для наблюдения за показаниями не очень удобна. Заплатить за спиртовой датчик придется примерно 1900 р.

Перед тем как устанавливать такие датчики температуры для котлов отопления, необходимо ознакомиться с инструкцией. Из нее вы сможете узнать монтажные размеры для подсоединения к патрубку, рекомендации по эксплуатации и граничные температурные значения. Приобретая погружной датчик, вы должны учитывать еще и длину гильзы, она может изменяться от 120 до 160 мм.

Подготовка к установке датчика: сколько приборов потребуется

Датчик температуры для системы отопления потребуется лишь один. Это верно, если речь идет об обычной схеме. А вот если используется коллекторная схема отопления, то датчиков может быть несколько. Регулировка температуры в этом случае для каждой комнаты индивидуальна. Приборы из каждого помещения будут отправлять информацию на контроллер, который с помощью блока управления будет корректировать подачу теплоносителя в нужное помещение для поддержки температуры.

Разновидности терморегуляторов для котла и отзывы о них

Отопления — регулятор температуры, который подразделяется на несколько видов, среди них:

• центральный термостат;
• терморегулятор для радиатора;
• термостат локального назначения;
• комнатный термостат.

Центральный термостат, по мнению потребителей, позволяет обеспечить безопасность всей котельной. Его устанавливают совместно с котлом, а с помощью проводов прибор передает информацию. Питается он от электроэнергии, но характеризуется автономностью от котла. Потребители подчеркивают, что центральный термостат необходим для корректировки работы котельного оборудования.

Терморегулятор для котла отопления — регулятор температуры, который может быть комнатным или локальным. С по

Как выбрать терморегуляторы для электрического отопления

Из-за роста тарифов на газ электрическое отопление стало более экономичным и эффективным, чем газовое, поэтому в частных домах все чаще предпочитают именно его. Среди самых популярных вариантов локального обогрева – теплый пол и электрорадиаторы. Чтобы отопление было максимально комфортным, необходимо подобрать правильные терморегуляторы. Итак, стоит разобраться с принципом работы некоторых видов обогревателей и определить особенности подбора к ним регулирующих устройств.

Терморегуляторы для теплого пола

Главная функция данной системы – подогрев керамических плит для комфортного хождения по квартире. Как правило, на каждое помещение (спальня, кухня, ванная, гостиная) подбирается отдельный нагревательный кабель и регулирующее устройство. Для раздельного контроля двух зон может использоваться двухканальный терморегулятор, но на практике он применяется очень редко. С точки зрения конструкции, он являет собой два независимых одноканальных устройства в одном корпусе, а для напольного обогрева более целесообразно установить отдельный в каждой комнате.

Основные функции:

• Контроль нагрева с учетом (или без) температуры воздуха в помещении;
• Включение режима экономии в ночное время;
• Включение/выключение обогрева по заданному времени.

Большинство моделей являются универсальными и могут применяться с любыми проводными системами нагрева.

Какие вообще бывают термореле

На рынке можно встретить самые разные системы с различным набором функций. Все они подключаются в сеть по одной и той же схеме.

Наиболее дешевые и простые – с механической регулировкой, они просто работают в установленном климат-режиме. Но, у них есть недостаток – нет дисплея и режима экономии. Из-за отсутствия дисплея невозможно измерить температуру воздуха в настоящий момент и отрегулировать нагрев с точностью до градуса Цельсия. Определить, работает ли устройство в данный момент, возможно только с помощью световой индикации или касанием руки к полу.

Более совершенными являются электронные: ими можно управлять посредством кнопок, через сенсорный экран или дистанционно при помощи пульта. Как правило, на дисплее можно увидеть и настроить или запрограммировать температурный режим с точностью до градуса. Более дорогие модели могут программироваться и работать в нескольких режимах.

Чем больше функций в терморегуляторе, тем он будет дороже стоить. Некоторые модели обладают Wi-Fi-модулем для контроля и могут внедряться в систему “умный дом”.

Подбор датчиков для нагревательного кабеля

Зачастую сенсоры термоконтроля идут в комплекте с термореле, но к некоторым моделям их нужно покупать дополнительно. В зависимости от типа размещения бывают наружные и внутренние датчики – у них разная конструкция. Первые применяются совместно со вторыми в том случае, если нагревательный кабель используется в качестве полноценного отопления комнаты. Таким образом, наружные измеряют и поддерживают температуру воздуха в помещении.

На самом деле, теплый пол в качестве обогрева комнаты можно использовать и без наружных сенсоров, но в таком случае очень сложно выставить оптимальную температуру на столько градусов, сколько нужно. Поэтому многие пользователи предпочитают покупать его дополнительно или выбирают специальное реле с уже встроенным датчиком. Как правило, термостаты с датчиками устанавливают на высоте не ниже 1,5 метра.

Существуют специальные саморегулирующиеся системы проводного нагрева без датчика. Они дороже классических бытовых аналогов и работают только в одном режиме, поэтому использовать их для квартиры нецелесообразно.

Экономия от терморегулирования

Благодаря рациональному использованию электричества нагрев происходит намного эффективнее. В зависимости от типа разные устройства обладают различными показателями экономии:

• Программируемые – до 70%;
• Непрограммируемые – до 30%.

Как правило, для разных помещений подбирают отдельные варианты. Например, для туалета чаще всего используют самый простой термостат с механической регулировкой, так как нагреваемая площадь маленькая, а пол должен быть теплым как днем, так и ночью. Для гостиной или спальни целесообразней поставить программируемое реле, так как площадь нагрева значительно больше и, с точки зрения экономии, рациональней обогрев включать в дневное время и выключать в ночное или наоборот, ведь при многотарифном учете ночью электричество в два раза дешевле.

Расчет для теплого пола

Как правило, номинал нагревательного кабеля определяется по мощности, а терморегулятора по силе тока. Поэтому при подборе необходимо переводить одну величину в другую. Это легко сделать по формуле: P = IU, где P – рабочая нагрузка, I – сила проходящего тока, а U – напряжение (в данном случае 220В). Соответственно, I = P/U.

Пример: для гостиной на 15 м² человек приобрел нагревательный кабель длиной 200 м и общей мощностью 2000 Вт (2 кВт). Чтобы подобрать термореле, необходимо знать силу тока при такой нагрузке.

2000 Вт / 220 В = 9 А.

Из-за возможных скачков напряжения кабель нагрева может кратковременно создавать нагрузку выше номинальной, поэтому рекомендуется подобрать устройство с максимальным током на 15–20% выше расчетного. В нашем случае отлично подойдет модель на 11 А или выше.

Термостаты для комнатного электроотопления

Все электрические системы отопления, включая электроконвекторы, керамические панели и термовентиляторы, работают по одному принципу: они имеют встроенный регулятор, который в зависимости от выставленного режима с определенной периодичностью включает и выключает нагревательный элемент.

Подбор устройства для электроконвектора

Как правило, бюджетные электроконвекторы идут без термостата и работают только в одном режиме. В данном случае для терморегулирования в комнате применяются розеточные термостаты (на фото) или настенные, некоторые из них уже идут с комплектом проводов для подключения к обогревателю и розетке. (По ссылке можно посмотреть больше моделей комнатных термостатов с детальными характеристиками и панорамными фото)

В зависимости от комплектации также может понадобиться дополнительно купить выносной датчик, но большинство устройств выпускаются вместе с ним.

Главная цель применения – настройка и поддержания оптимальной температуры в комнате. Например, в дешевых конвекторах есть примитивный регулятор для настройки интенсивности нагревания от минимума до максимума и бывает тяжело поддерживать нужный климат-режим, приходится постоянно подкручивать поворотные ручки то вверх, то вниз.

Подключив розеточный терморегулятор с выставленным значением градусов и включив обогреватель на максимум, конвектор будет быстро нагревать воздух, а по достижению заданного показателя выключится. Через некоторое время, когда воздух охладится, обогреватель снова включится.

Исходя из стоимости термостата, на практике такое решение применяют нечасто, ведь дешевле и проще купить дорогой электроконвектор с более точным регулированием, чем отдельно приобретать дешевый обогреватель и регулятор.

По данному принципу термостаты можно использовать и для бытовых термовентиляторов. Их использование дает ряд преимуществ:

• Контроль и поддержание выставленной температуры;
• Автономность работы обогревателя;
• Простота в эксплуатации;
• Универсальность применения.

Как произвести расчет терморегулятора

Аналогично системе “теплый пол” номинал комнатных электрообогревателей обозначается мощностью. В характеристиках зачастую указывают или максимальную мощность, или силу тока. По уже представленной выше формуле P = IU, зная одну величину, можно легко рассчитать вторую.

Терморегулятор должен выдерживать нагрузку на 15–20% выше максимальной мощности обогревателя. Например, если совокупная мощность систем отопления 3 кВт, то для их регулирования потребуется термостат не ниже:

3 кВт × 120% = 3, 6 кВт (3600 Вт) или

3600 Вт / 220 В = 16 А.

Если подобрать термореле номиналом, равным максимальной мощности обогревателя, то возможное кратковременное возрастание напряжения в сети приведет к увеличению нагрузки из-за чего регулятор просто-напросто перегорит. Поэтому все же рекомендуется отдать предпочтение более мощным аналогам.

Использовать розеточное реле для термопанелей нецелесообразно

Особенность керамических панелей заключается в том, что они сами по себе маломощные. Как правило, большинство идут без регулятора и работают только в одном режиме, за исключением дорогих серий. Отапливать помещение с их помощью довольно трудно из-за малой площади обогрева, поэтому большую часть времени они работают на полную мощность. Уменьшать ее часто нет смысла, что нивелирует необходимость использования регулятора.

Для большой комнаты может понадобиться две или три панели. Максимальный нагрев у них ниже, чем в электроконвекторов, поэтому они более безопасны для бытового отопления. К примеру, керамические панели можно оставлять включенными даже без присмотра.

Единственной причиной установки регулятора может быть поддержание оптимального терморежима, но в данном случае более выгодно приобрести термопанель с датчиком температуры.

Если и используют регуляторы, то накладного типа. Их главная задача может заключаться, помимо климат-контроля, в защите от замерзания, например, при длительном отсутствии. Если выставить значение +5°C, то при падении ниже заданного уровня панель автоматически включится и будет прогревать воздух в помещении до выставленного показателя. В итоге – защита от замерзания при минимальных расходах на отопление.

Лучший датчик температуры для системы отопления — Отличные предложения на датчик температуры для системы отопления от датчика глобальной температуры для продавцов систем отопления

Отличные новости !!! Вы попали в нужное место для датчика температуры для системы отопления. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний датчик температуры для системы отопления вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели датчик температуры для системы отопления на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в датчике температуры для системы отопления и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести датчик температуры для системы отопления по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший умный термостат 2020 — Pocket-lint

(Pocket-lint) — За последние несколько лет умные системы обогрева действительно проявили себя, предлагая несколько решений, позволяющих управлять обогревом с помощью смартфона.

Все существующие системы призваны упростить и упростить управление отоплением дома, вне зависимости от того, находитесь ли вы на улице или на диване, а также помогать вам экономить деньги.

Вот обзор некоторых из лучших решений для интеллектуального отопления, доступных в Великобритании, какие функции они предлагают и как они могут помочь вам сэкономить несколько копеек.

Наш гид по лучшим интеллектуальным термостатам, доступным на сегодняшний день.

Nest Learning Thermostat 3.0

squirrel_widget_130138

Основной продукт Nest известен как обучающий термостат за его способность узнать, как вы его используете, и настроить график нагрева соответственно.

За пару недель Nest узнает, когда вы хотите включить обогрев, как долго и при какой температуре.В конце концов, он будет улавливать такие закономерности, как период времени, когда люди выходят из дома во вторник, ваше ночевание в субботу и пустой дом каждую вторую пятницу. Nest подключается к вашему Wi-Fi для онлайн-прогнозов погоды, а на борту есть 150-градусный датчик, который определяет, дома ли кто-нибудь.

Версия для Великобритании также предлагает функцию под названием True Radiant, которая направлена ​​на уменьшение колебаний температуры и запускает нагрев раньше, чтобы вы могли получить желаемую температуру тогда, когда вы этого хотите. Nest совместим с Amazon Alexa и Google Assistant, поэтому у вас есть множество вариантов настройки.

Nest Learning Thermostat E

squirrel_widget_145870

Nest Learning Thermostat E предлагает многие из тех же функций, что и Learning Thermostat 3.0, включая возможность изучать свое расписание и распорядок дня и функцию True Radiant.

Модель E оснащена матовым дисплеем и отделкой из белого поликарбоната, что позволяет ей немного лучше вписываться в окружающую обстановку. Он также поставляется с батареей Heat Link, которая заменяет ваш существующий термостат в Великобритании для простой самостоятельной установки, а сам Thermostat E имеет встроенную подставку, предлагая большую гибкость размещения по сравнению с Thermostat 3.0. Вы можете поставить термостат E где угодно в любой комнате, если есть розетка и он находится в пределах 30 метров от Heat Link.

Thermostat E не имеет функции Farsight для постоянного отображения погоды, времени или температуры на дисплее, а также не поддерживает контроль горячей воды, но это более дешевый интеллектуальный термостат от Nest, и он не требует профессиональная установка, при этом предлагая при этом высочайшее качество сборки и множество замечательных функций, включая заранее установленный график из коробки.

Tado Smart Thermostat V3 +

squirrel_widget_168386

Tado может быть адаптирован к вашей текущей системе отопления, и он использует облачное приложение для обогрева, позволяющее управлять обогревом со смартфона. Система Tado V3 также обеспечивает домашний контроль в виде небольшого квадратного блока управления со светодиодными индикаторами, который отображает текущую температуру, а также позволяет вам контролировать отдельные зоны с помощью интеллектуальных радиаторных термостатов. Система V3 + добавляет контроль качества воздуха через обновленное приложение.

Tado отслеживает местоположение вашего смартфона, чтобы знать, когда вы вышли из дома и когда вернетесь, и использует то, что компания называет «прогнозирующим контролем модели». Эта технология предназначена для сбора ряда точек данных для расчета, когда вы возвращаетесь домой, какая погода на улице и какая температура вы запрашиваете, когда вернетесь.

Tado тогда подготовит ваш дом к тому времени, когда вы войдете в дверь, измерив прогноз погоды, время, которое вам понадобится, чтобы добраться до дома, и насколько быстро ваш дом нагреется. Его совместимость со всеми интеллектуальными помощниками, включая Apple HomeKit, означает, что вы можете использовать голос, чтобы включать или выключать нагрев.

Honeywell Evohome

squirrel_widget_148608

Evohome от Honeywell — это система отопления с беспроводным подключением, которая позволяет вам управлять отдельными радиаторами и, следовательно, отдельными комнатами. Он подключается к вашему котлу и имеющимся радиаторам, и вы сможете управлять всей системой отопления через центральную консоль или приложение для смартфона.

Evohome позволяет вам контролировать до 12 зон, и внутри этих зон вы можете контролировать каждый радиатор до установленной температуры, но вы также можете установить одинаковую температуру для всего дома, если хотите.

Существует ряд предустановленных настроек, которые дают вам возможность уменьшить весь дом на несколько градусов или полностью переопределить систему, а система Evohome совместима с IFTTT, Google Assistant и Amazon Alexa.

Hive Active Heating 2.0

squirrel_widget_126983

British Gas предлагает Hive Active Heating 2.0, который заменяет ваш существующий термостат на беспроводную систему и подключение к широкополосной сети. После его установки вы сможете контролировать отопление и горячую воду с помощью приложения Hive, а также через веб-сайт. Это означает, что, как и другие, вы можете проверить температуру дома и повысить ее в супермаркете.

Вы можете установить оповещения, чтобы знать, когда в вашем доме изменилась температура, и система поставляется с современным термостатом, который вы можете использовать для изменения ваших настроек или установки расписания, когда вы дома, поэтому вам не всегда нужно используйте свое смарт-устройство.Вы также можете купить несколько термостатов, если хотите настроить разные температуры в разных комнатах, но все они будут управляться через одно приложение.

Система Hive не зависит от поставок энергии British Gas, поэтому вы все равно можете покупать ее, даже если у вас другой поставщик. В ассортименте Hive также есть интеллектуальные фонари, розетки и датчики, которыми можно управлять через приложение Hive. Hive Active Heating также совместим с Google Assistant и Amazon Alexa.

Honeywell Lyric T6 Smart Thermostat

squirrel_widget_139758

Honeywell предлагает ряд подключаемых нагревательных устройств, включая вышеупомянутый Evohome, а также Lyric T6.

Lyric T6 предлагает управление обогревом через ваш смартфон или планшет, как и остальные услуги в этом списке, но его возможности немного меньше, чем у Evohome от Honeywell. Например, нет многозонного управления, хотя он предлагает контроль температуры на основе местоположения через Geofence.

T6 будет отслеживать местоположение вашего смартфона, чтобы определить, дома вы или нет, и оба могут быть запрограммированы с семидневным расписанием. В отличие от Evohome, Lyric T6R совместим с Apple HomeKit, а также с Amazon Alexa, Google Assistant и IFTTT.

Интеллектуальный термостат Netatmo

squirrel_widget_148606

Интеллектуальный термостат Netatmo, разработанный Филипом Старком, предлагает такой же удаленный доступ, как и другие доступные, но при этом претендует на идеальный баланс между функциональностью и дизайном.

Вы можете контролировать и контролировать свое отопление в любое время и в любом месте с помощью приложения, и после того, как вы ответите на несколько начальных вопросов при настройке, компания утверждает, что она адаптируется к вашему образу жизни, наблюдая за вашими привычками, чтобы создать программу на их основе.

Температуру можно регулировать на самом термостате или с помощью смарт-устройства, а также вы сможете узнать свое энергопотребление. Интеллектуальный термостат Netatmo совместим с Amazon Alexa, Google Assistant и Apple HomeKit, а управление отдельными зонами также доступно с помощью интеллектуальных радиаторных клапанов Netatmo.

Написано Бриттой О’Бойл. Редакция Макса Фримена-Миллса.

Основы системы отопления и охлаждения: советы и рекомендации

Большинство из нас воспринимают отопление и охлаждение как должное. Мы ожидаем, что наши системы отопления будут держать нас в тепле зимой, и мы полагаемся на кондиционирование воздуха, чтобы сохранять прохладу летом.

Когда в доме холодно зимой или жарко летом, естественной реакцией является обращение за профессиональной службой. К счастью, есть альтернатива. Вы можете значительно сократить расходы на обслуживание и поддерживать эффективную работу систем отопления и охлаждения, выполнив некоторое техническое обслуживание и быстро отремонтируя их самостоятельно. Но сначала важно знать, как работают системы отопления и охлаждения.

Как работают системы отопления и охлаждения

Все устройства или системы климат-контроля состоят из трех основных компонентов: источника нагретого или охлажденного воздуха, средства распределения воздуха в обогреваемые или охлаждаемые помещения и средства управления, используемого для регулирования системы (например,г., термостат). Источники теплого воздуха, такие как печь, и холодного воздуха, например кондиционер, в доме часто используют одни и те же системы распределения и управления. Если в вашем доме есть центральное кондиционирование воздуха, холодный воздух, вероятно, проходит по тем же каналам, что и отопление, и регулируется тем же термостатом. Когда система отопления или охлаждения выходит из строя, любой из этих трех основных компонентов может вызывать проблему.

Как отопление, так и кондиционирование воздуха работают по принципу, согласно которому тепло всегда перемещается от теплого объекта к более холодному, так же как вода течет с более высокого уровня на более низкий.Печи и обогреватели нагревают воздух, чтобы сделать ваш дом теплее; кондиционеры отводят тепло, чтобы в вашем доме было прохладнее.

Все блоки отопления и охлаждения сжигают топливо. В кондиционерах используется электричество. В большинстве систем отопления дома используется газ или мазут; другие системы используют электричество. Тепловой насос — блок управления климатом с электроприводом — нагревает и охлаждает воздух. Летом он извлекает тепло из воздуха в доме. Зимой он забирает тепло из воздуха снаружи и использует это тепло для обогрева воздуха внутри.

Когда печь включена, она потребляет топливо, которое питает ее, будь то газ, нефть или электричество. По мере сжигания топлива тепло выделяется и направляется в жилые помещения вашего дома через каналы, трубы или провода, а затем выдувается из регистров, радиаторов или нагревательных панелей. Старые системы используют выделяемое тепло для нагрева воды, которая, в свою очередь, нагревает воздух в вашем доме. Эти системы используют бойлер для хранения и нагрева воды, которая затем циркулирует в виде горячей воды по трубам, встроенным в стену, пол или потолок.

Когда кондиционер включен, электроэнергия используется для охлаждения газа в змеевике до жидкого состояния. Теплый воздух в вашем доме охлаждается за счет контакта с охлаждающим змеевиком, и этот охлажденный воздух направляется в комнаты вашего дома через воздуховоды и наружные регистры или — в случае комнатных кондиционеров — непосредственно из самого устройства.

В следующем разделе мы рассмотрим различные системы распределения, используемые для отопления и охлаждения дома.

Условия — Домашний помощник

Условия могут использоваться в сценарии или автоматизации для предотвращения дальнейшего выполнения. Если условие не возвращает истину, сценарий или автоматизация прекращают выполнение. В этот момент на систему будет смотреться условие. Например, условие может проверить, включен или выключен переключатель в настоящее время.

В отличие от триггера, который всегда равен или , условия по умолчанию равны и — все условия должны выполняться.

И условие

Проверить несколько условий в одном операторе условия. Проходит, если все встроенные условия действительны.

  состояние:
  состояние: и
  условия:
    - состояние: состояние
      entity_id: 'device_tracker.paulus'
      состояние: 'дом'
    - условие: numeric_state
      entity_id: 'sensor. temperature'
      ниже: 20


Если вы не хотите комбинировать условия И и ИЛИ, вы можете перечислить их последовательно.

Следующая конфигурация работает так же, как указанная выше:

  состояние:
  - состояние: состояние
    entity_id: 'device_tracker.Паулс
    состояние: 'дом'
  - условие: numeric_state
    entity_id: 'sensor.temperature'
    ниже: 20


В настоящее время вам необходимо отформатировать ваши условия таким образом, чтобы иметь возможность редактировать их с помощью редактора автоматизации.

ИЛИ условие

Проверить несколько условий в одном операторе условия. Проходит, если какое-либо встроенное условие действительно.

  состояние:
  состояние: или
  условия:
    - состояние: состояние
      entity_id: 'device_tracker.paulus'
      состояние: 'дом'
    - условие: numeric_state
      entity_id: 'датчик.температура '
      ниже: 20


СМЕШАННЫЕ И и ИЛИ условия

Проверить несколько условий И и ИЛИ в одном операторе условия. Проходит, если какое-либо встроенное условие действительно. Это позволяет вам смешивать несколько условий И и ИЛИ.

  состояние:
  состояние: и
  условия:
    - состояние: состояние
      entity_id: 'device_tracker.paulus'
      состояние: 'дом'
    - состояние: или
      условия:
        - состояние: состояние
          entity_id: датчик.weather_precip
          состояние: 'дождь'
        - условие: numeric_state
          entity_id: 'sensor.temperature'
          ниже: 20


НЕ условие

Проверить несколько условий в одном операторе условия. Проходит, если все встроенные условия недействительны.

  состояние:
  состояние: нет
  условия:
    - состояние: состояние
      entity_id: device_tracker.paulus
      состояние: 'дом'
    - состояние: состояние
      entity_id: alarm_control_panel.home_alarm
      состояние: разоружен


Условие числового состояния

Условие этого типа пытается проанализировать состояние указанного объекта или атрибута объекта как числа и запускается, если значение соответствует пороговым значениям.

Если указаны значения ниже и выше , оба теста должны пройти.

  состояние:
  условие: numeric_state
  entity_id: sensor.temperature
  выше: 17
  ниже: 25


Вы можете дополнительно использовать value_template для обработки значения состояния перед его тестированием.

  состояние:
  условие: numeric_state
  entity_id: sensor.temperature
  выше: 17
  ниже: 25
  # Если значение вашего датчика необходимо отрегулировать
  шаблон_значения: "{{float (state.state) + 2}}"


Также возможно проверить условие для нескольких объектов одновременно. Условие будет выполнено, если все сущности соответствуют пороговым значениям.

  состояние:
  условие: numeric_state
  entity_id:
    - sensor.kitchen_temperature
    - sensor.living_room_temperature
  ниже: 18


В качестве альтернативы условие может проверяться по атрибуту состояния.Условие будет выполнено, если значение атрибута объекта соответствует пороговым значениям.

  состояние:
  условие: numeric_state
  entity_id: clinic.living_room_thermostat
  атрибут: температура
  выше: 17
  ниже: 25


Числовые помощники ( input_number сущностей) могут использоваться в выше и ниже варианты, чтобы сделать условие более динамичным.

  состояние:
  условие: numeric_state
  entity_id: clinic.living_room_thermostat
  атрибут: температура
  выше: input_number.temperature_threshold_low
  ниже: input_number.temperature_threshold_high


Состояние

Проверяет, находится ли объект в указанном состоянии.

  состояние:
  состояние: состояние
  entity_id: device_tracker.paulus
  состояние: 'not_home'
  # необязательно: запускать, только если состояние было таким в последний раз X.
  за:
    часов: 1
    минут: 10
    секунд: 5


Также возможно проверить условие для нескольких объектов одновременно. Условие будет выполнено, если все сущности соответствуют состоянию.

  состояние:
  состояние: состояние
  entity_id:
    - свет. кухня
    - light.living_room
  состояние: 'включено'


Проверка соответствия объекта набору возможных условий; Условие будет выполнено, если сущность соответствует одному из заданных состояний.

  состояние:
  состояние: состояние
  entity_id: alarm_control_panel.home
  штат:
    - вооруженный_авей
    - arm_home


Или объедините несколько объектов с несколькими состояниями. В следующем примере оба медиаплеера должны быть либо приостановлены, либо воспроизводятся, чтобы условие прошло.

  состояние:
  состояние: состояние
  entity_id:
    - media_player.living_room
    - media_player.kitchen
  штат:
    - игра
    - приостановлено


В качестве альтернативы условие может проверяться по атрибуту состояния. Условие будет выполнено, если атрибут соответствует заданному состоянию.

  состояние:
  состояние: состояние
  entity_id: clinic.living_room_thermostat
  атрибут: hvac_modes
  состояние: тепло


Наконец, параметр state принимает вспомогательные объекты (также известные как input_ * сущностей).Условие будет выполнено, если состояние объекта соответствует состоянию данной вспомогательной сущности.

  состояние:
  состояние: состояние
  entity_id: alarm_control_panel.home
  состояние: input_select.guest_mode


Состояние солнца

Состояние солнца

Состояние солнца можно использовать для проверки того, зашло ли солнце или нет.

  состояние:
  condition: состояние # 'день' состояние: от восхода до заката
  entity_id: sun.sun
  состояние: 'above_horizon'


  состояние:
  состояние: состояние # от заката до восхода солнца
  entity_id: солнце.солнце
  состояние: 'ниже_горизонта'


Условие возвышения солнца

Высота солнца может использоваться для проверки того, зашло ли солнце или встало, наступили сумерки, ночь и т. Д., Когда сработает триггер. Подробное объяснение подъема солнца см. В разделе Триггер подъема солнца.

  состояние:
  состояние: и # состояние "сумерки": сумерки и рассвет, в типичных местах
  условия:
    - условие: шаблон
      value_template: "{{state_attr ('sun.sun', 'elevation') <0}}"
    - условие: шаблон
      value_template: "{{state_attr ('солнце.солнце ',' высота ')> -6}} "


  состояние:
  condition: template # 'night' состояние: от заката до рассвета, в типичных местах
  шаблон_значения: "{{state_attr ('sun.sun', 'elevation') <-6}}"


Условия заката / восхода солнца

Состояние солнца также может проверить, зашло ли уже солнце или взошло ли оно, когда срабатывает триггер. Ключи до и после могут быть установлены только на закат или восход . У них есть соответствующее необязательное значение смещения ( before_offset , after_offset ), которое можно добавить, подобно триггеру солнца.Когда используются оба ключа, результатом являются логические и отдельных условий.

Обратите внимание, что если используется только перед ключом , условие будет истинным с полуночи до восхода / захода солнца. Если только после использования ключа , условие будет истинным от захода / восхода солнца до полуночи . Следовательно, чтобы охватить время между закатом и восходом солнца, нужно использовать after: sunset и before: sunrise как 2 отдельных условия и объединить их, используя или .

  состояние:
  состояние: солнце
  после заката
  after_offset: "-01: 00: 00"


  состояние:
  - состояние: солнце
    после: восход
    перед рассветом


  состояние:
  состояние: или
  условия:
    - состояние: солнце
      после заката
    - состояние: солнце
      перед рассветом


  состояние:
  состояние: шаблон
  value_template: "{{(state_attr ('device_tracker.iphone', 'battery_level') | int)> 50}}"


  условия: "{{(state_attr ('device_tracker.iphone', 'battery_level') | int)> 50}}"


  условия:
  - "{{(state_attr ('device_tracker.iphone ',' battery_level ') | int)> 50}} "
  - состояние: состояние
    entity_id: alarm_control_panel.home
    состояние: weapon_away
  - "{{is_state ('device_tracker.iphone', 'away')}}"
