Как должен выглядеть межевой план земельного участка – образцы и примеры
Законодательство определяет не только этапы процесса межевания, но и устанавливает нормативы оформления результатов исследовательской деятельности кадастровых инженеров. Закон четко указывает на то, как в общем виде должен выглядеть любой межевой план земельного участка.
Общие требования к оформлению межевого плана
С начала 2018 года действуют нормативы об обязательном соответствии по форме и составу каждого межевого плана Приказу № 921, принятому МЭР 8.12.2015. Документ обязан содержать графическую и текстовую часть, может быть предоставлен как в письменном, так и электронном виде. В случае его передачи заказчику онлайн обязательным является заверение специальной электронной подписью землеустроителя, проводившего работы по установлению границ надела.
Состав пакета документов
Специалист после проведенных кадастровых исследований выдает владельцу земли письменно оформленные результаты, состоящие из схемы и зафиксированных в таблице пояснений.
- схематическое отображение территории собственника и соседних владений,
- список условных обозначений,
- указание на масштаб и положение сторон света.
Описательная часть включает в себя сведения о заказчике межевания и кадастровом инженере с указанием данных его лицензии. В перечне документов, на основании которых проводилось определение границ, обязательно должна быть ссылка на выписку из Росреестра или иные документы о праве собственности, справки, также могут приводиться реквизиты выданных доверенностей.
Данные о проведении кадастровых работ содержат информацию о системе координат, применяемых способах и средствах измерения, доказательства точности установленного размера исследуемой территории и её крайних точек со ссылкой на формулы.
Межевой план земельного участка — скачать бесплатно для ознакомления.
Виды межевого плана земельного участка
Состав элементов межевого плана зависит от различных кадастровых действий, проводимых специалистом по землеустройству. При уточнении крайних точек и красных линий минимального отступа для строительства жилых зданий, а также при получении согласия у соседей в ходе межевания выполняют технический план построек на участке и границ. Он представляет собой чертеж надела в общем виде, чем принципиально отличается от более детальной схемы межевого плана земельного участка. Общим для двух видов документов является точность изображения границ конкретной территории.
Примером может стать графическая часть межевого плана конкретного дачного участка приведенная здесь.
При подаче владельцем земли заявки на проведение труб для газификации или других коммуникаций ему необходимо иметь ситуационный план, напрямую связанный с межевым. В последнем имеются все данные о наделе, в ситуационном же схематически изображаются капитальные и хозяйственные постройки с указанием расстояний от них до границ территории. В ситуационном плане есть все данные межевого, при этом он дополнительно содержит информацию о строительных объектах за пределами участка и проходящих рядом с ним дорогах.
Для топографических работ землеустроителю необходимы данные из Росреестра, которые содержатся в кадастровом плане, представляющим собой чертеж определенной местности. Он нужен инженеру для проведения предварительных работ по межеванию — для составления технического задания. Графическая часть и общий вид межевого плана земельного участка отражают основную цель проведения работ по землеустройству — установление границ.

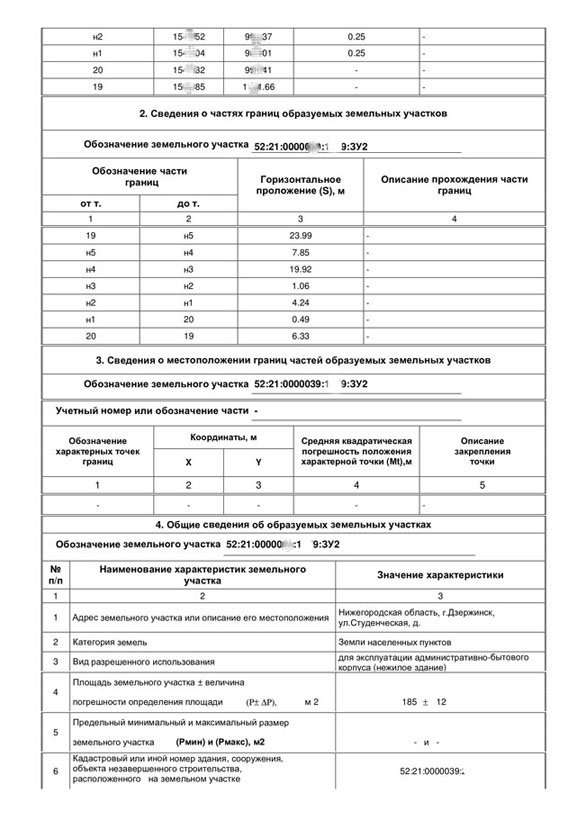

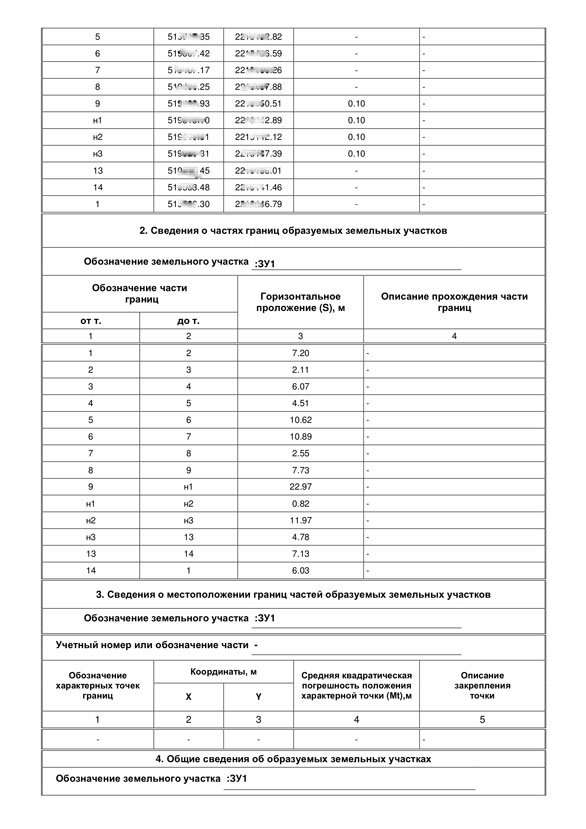

В готовом межевом плане земельного участка всегда имеются две обязательных части — его схема и письменное описание с детальным перечнем всех технических характеристик. В документе также содержатся данные о владельце и о проводившем работы кадастровом специалисте, который и заверяет свое заключение о результатах исследования подписью и печатью.
Стоимость услуг
ВИДЫ РАБОТ | СТОИМОСТЬ | ПРИМЕЧАНИЕ |
---|---|---|
Первичная консультация | Бесплатно | |
требования к оформлению, образец и разделы, план в формате xml
Межевой план – это пакет документов, в котором отражаются любые новые сведения или уточнения по земельному участку или его части. Он содержит основные характеристики участка земли и необходим для постановки его на кадастровый учет.
После межевания земельному участку будет присвоен индивидуальный кадастровый номер, а в единый государственный реестр вносятся координаты углов, тем самым предотвращая любые территориальные споры по данному участку. Помимо этого, его наличие значительно повышает стоимость участка и предоставляет право на получение технических условий для подключения коммуникаций.
В каких случаях необходим межевой план
Законодательством РФ предусматривается обязательная подготовка данного документа при выполнении таких кадастровых работ, как образование нового участка:
- при объединении, перераспределении и разделе смежных участков;
- ранее входившего в состав единого землепользования;
- из земель, которые относятся к муниципальной или государственной собственности;
- за счет выделения доли в праве общей собственности на определенный участок.
Также план по межеванию необходим в случае образования части земельного участка, уточнения его площади или местоположения границ, образования или же изменения уже существующих границ частей конкретного участка.
Нормативные документы
Пункт 1 ст. 38 ФЗ «О государственном кадастре недвижимости» дает определение понятия «межевой план». Также одним из основных нормативных документов, на основе которых составляется данный документ, является Земельный Кодекс РФ.
Подготовку согласно гл. 4 закона «О государственном кадастре недвижимости» осуществляют во время выполнения кадастровых работ. Такие работы вправе осуществлять кадастровые инженеры и, в соответствии с ст. 44 Федерального закона, лица, имеющие право выполнять работы по территориальному землеустройству.
Приказ Министерства экономического развития РФ №412 от 24.11.2008 определяет форму межевого плана и требования к документу. С 01.01.2009 данный приказ вступил в силу и теперь в комплекте документов, которые необходимы для государственного кадастрового учета, должен входить межевой план земельного участка.
Разделы
Этот документ состоит из текстовой и графической части, которые поделены на разделы.

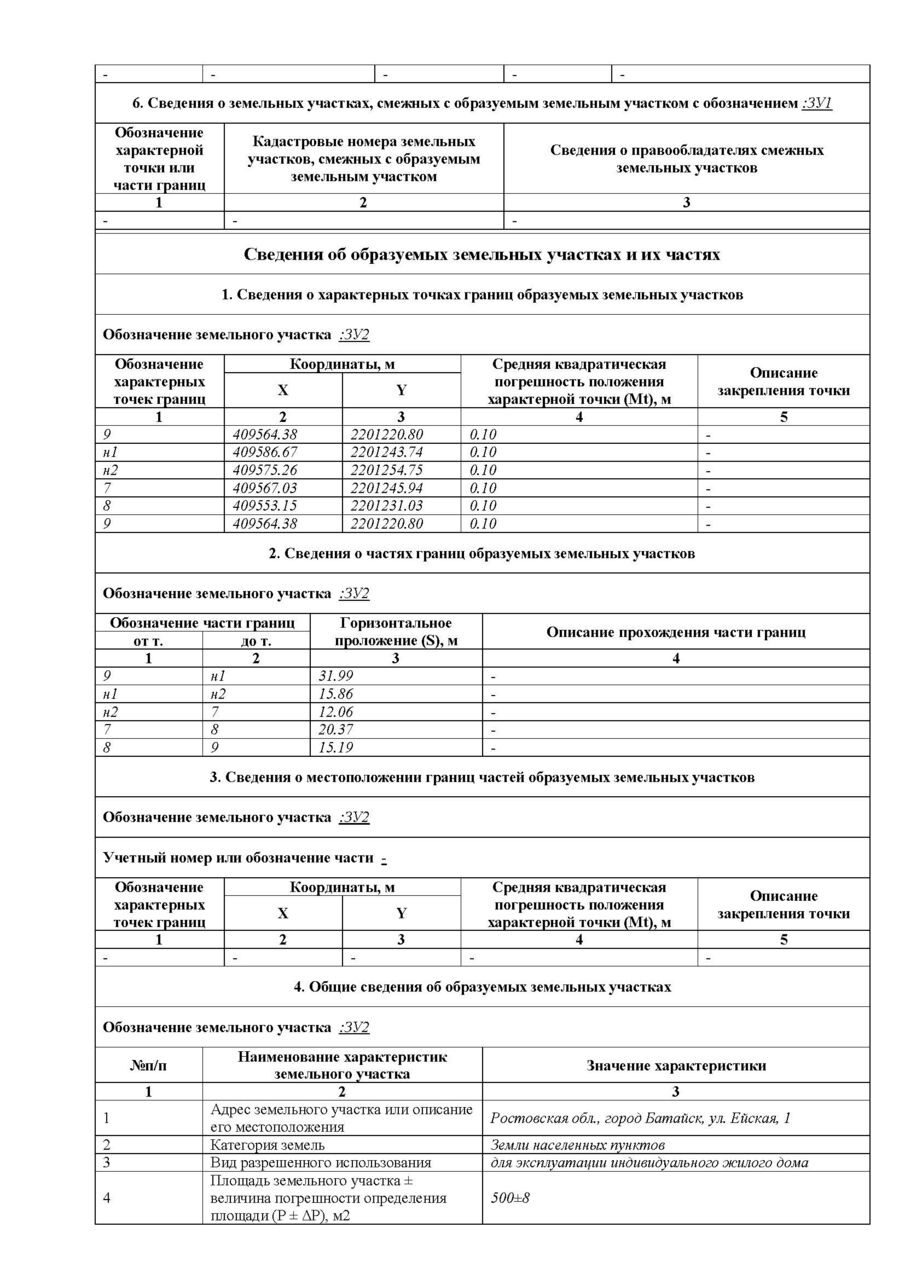

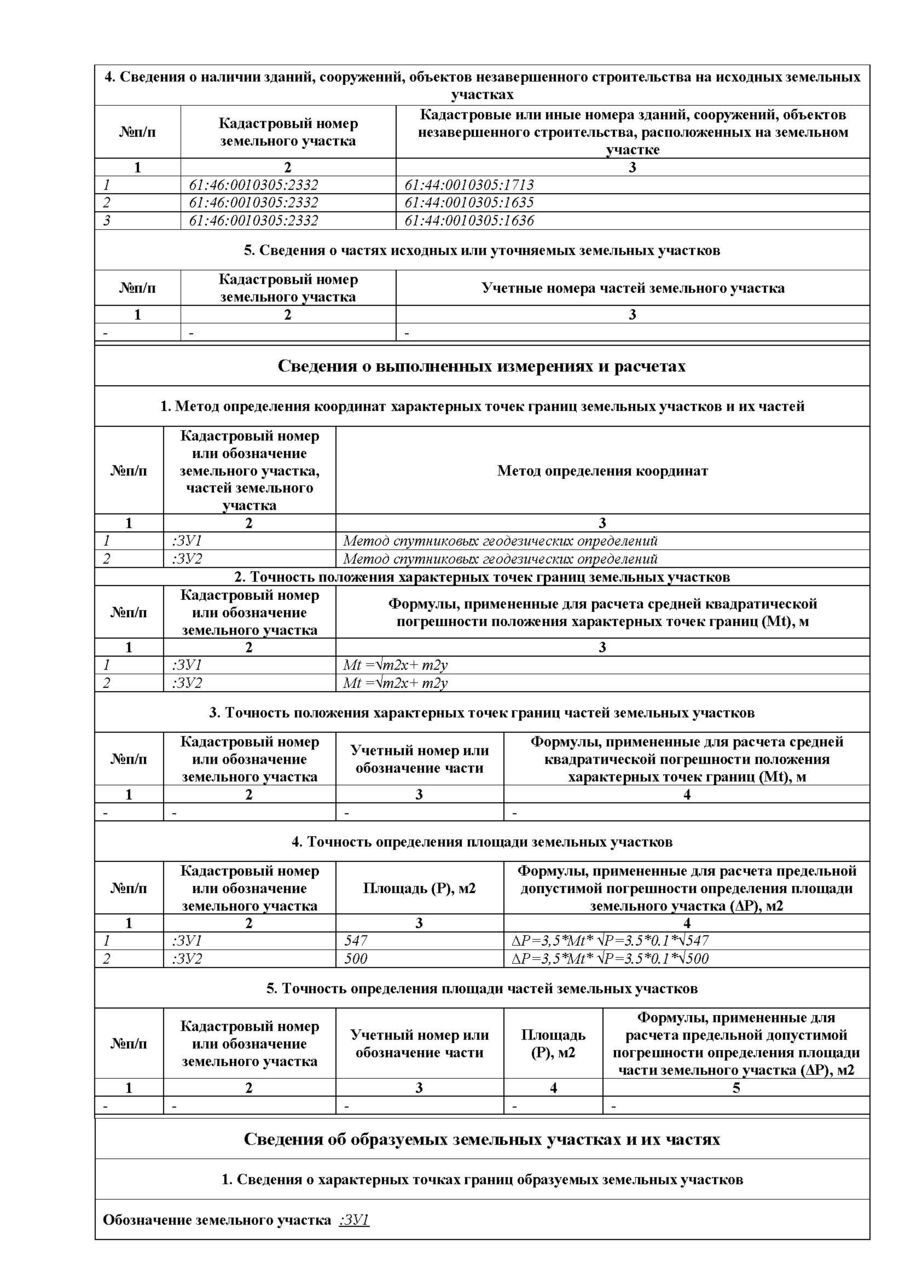

Образец заполнения
В текстовую часть данного документа обязательно входит титульный лист и содержание. Также она состоит из следующих подразделов, которые включают в себя:
- точные исходные данные;
- сведения обо всех произведенных измерениях и расчетах;
- данные об полученных при межевании земельных участках или их частях;
- сведения об участках или их частях, которые были подвергнуты каким-либо изменениям;
- раздел об участках, через которые будет обеспечиваться доступ к измененным или вновь образуемым участкам земли;
- точные данные обо всех участках(или их частях), требующих каких-либо уточнений;
- заключение кадастрового инженера;
- акт согласования местоположений границ смежных участков.
В графической части отображаются следующие разделы:

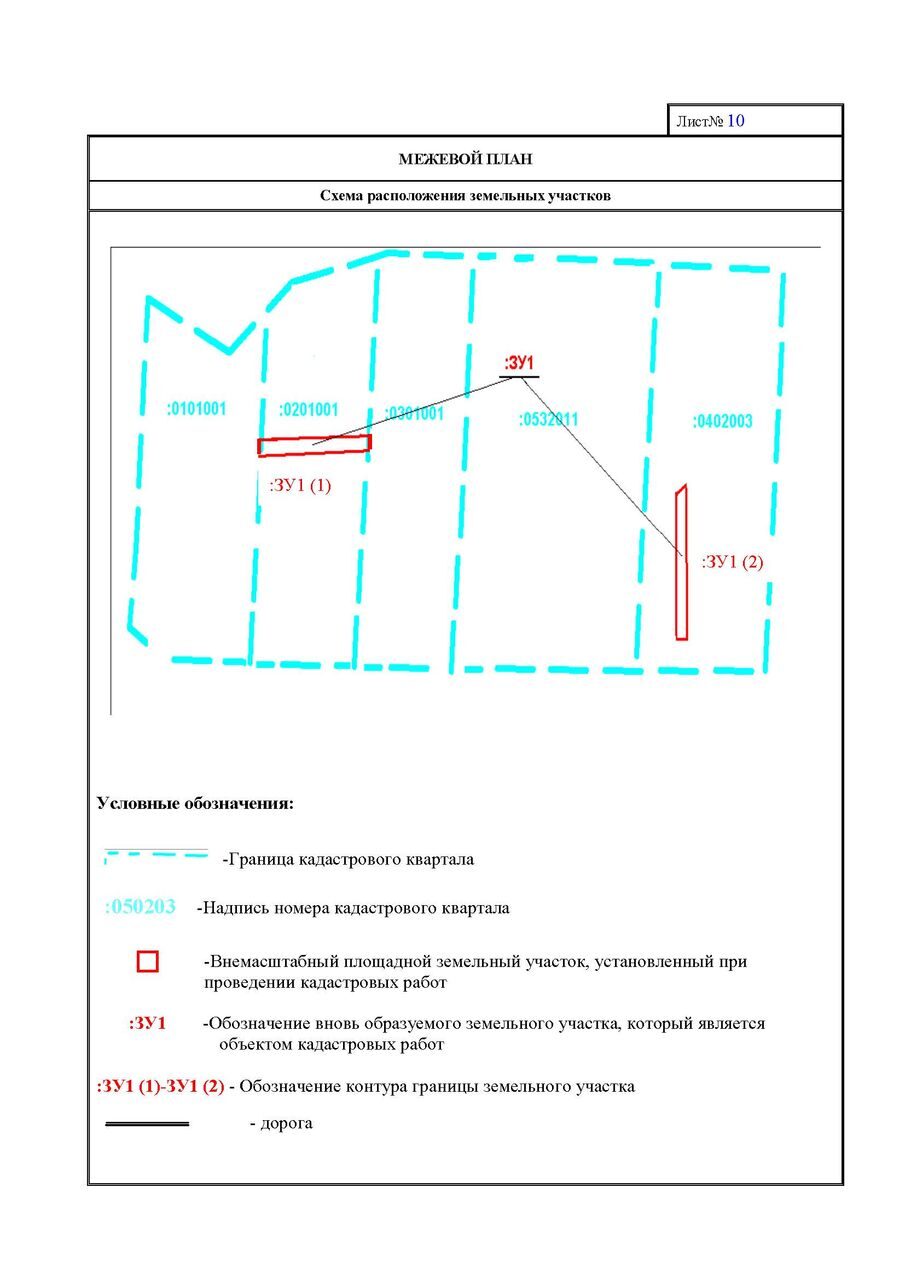

- схема расположения земельного участка;
- чертеж участка и его частей;

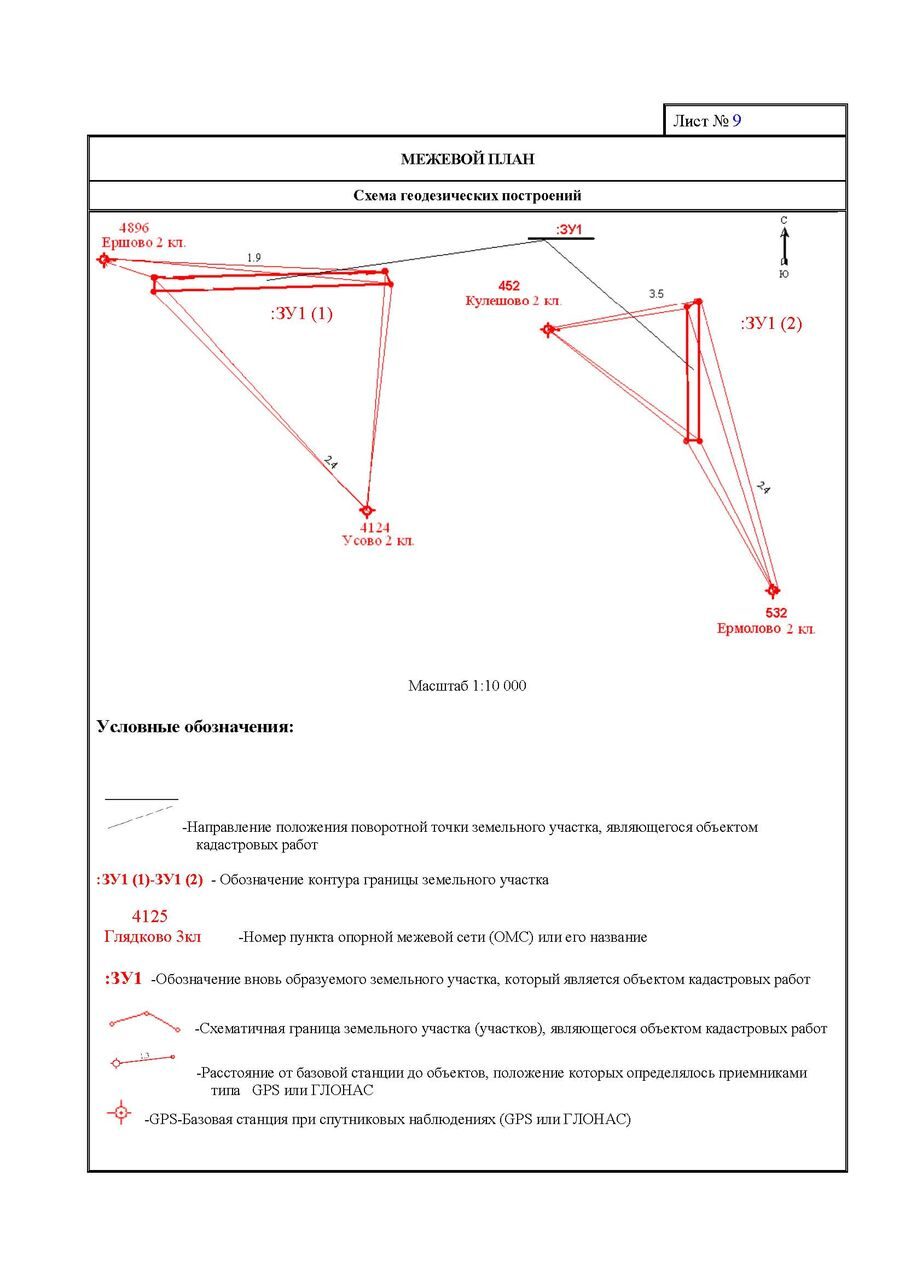

- схема геодезических построений, имеющихся на участке земли;
- абрисы узловых точек, которые находятся на границе конкретного земельного участка.
Полезно знать: в каких случаях кадастровая стоимость равна рыночной
Порядок оформления и требования
План межевания может быть оформлен на бумажных носителях или в электронном виде.
В первом случае следует оформлять не менее 2-х экземпляров этого документа. Один необходим для представления в орган кадастрового учета, второй и последующие экземпляры передаются заказчику данных кадастровых работ.
На бумажном носителе план межевания следует обязательно прошить и скрепить личной подписью и оттиском печати кадастрового инженера. При оформлении данного документа следует обратить внимание, что:
- внесение каких-либо текстовых сведений от руки производится разборчиво тушью, чернилами или синей пастой;
- запрещены любые опечатки, подчистки, приписки, зачеркнутые слова и прочие исправления;
- любые исправления обязательно заверяются личной подписью с указанием инициалов и фамилии и оттиском печати кадастрового инженера;
- в плане межевания недопустимо оформление карандашом любого из разделов, в том числе графической части;
- любые записи следует проводить на русском языке, помимо оговоренных случаев;
- оформляют на бумажных листах А4, а разделы, содержащие схемы и чертежи могут быть оформлены на листах более крупного формата.
Данный документ, который необходим для установки на кадастровый учет вновь образуемого участка земли, может быть оформлен в электронном виде и заверен цифровой электронной подписью кадастрового инженера. В таком случае нет необходимости оформлять межевой план на бумажном носителе.
Программы для оформления
Для оформления этого документа в электронном виде существуют различные программы:
- Полигон: межевой план;
- Комплект программ «АРМ кадастрового инженера»;
- ПроГео;
- и другие.
Отдельно стоит отметить возможности и преимущества новой программы – формат XML. Благодаря этой программе, можно:
- Создать электронный документ, необходимый для предоставления в органы кадастрового учета.
- Поставить электронную подпись ответственного кадастрового инженера.
- Быстро отправить документ, используя специальный портал государственных услуг.
Достоинства межевого плана в формате xml
- Использование данного электронного сервиса значительно сэкономит ваши нервы и время.
Теперь нет необходимости стоять в очереди под кабинетами, ведь его можно отправить, не выходя из дома.
- Заполнение всех частей межевого плана занимает приблизительно полчаса. Этим вы можете заняться в удобное для вас время, вам не нужно подстраиваться под график приема госслужб.
- План в xml содержит специальную программу, которая находит и помогает исправить ошибки в оформлении.
- Вся информация благодаря применению специальных средств защиты является конфиденциальной и защищена электронной подписью от несанкционированного просмотра другими лицами.
- Данная программа позволяет значительно сократить сроки ожидания ответа. Ведь документы, независимо от места их подачи, не передаются в промежуточные инстанции.
