Какая должна быть разница температуры между подачей и обраткой отопления: Допустимая разница температур между подачей и обраткой. Температурный график системы отопления

Содержание

Разница между подачей и обраткой

Для начала рассмотрим простую схему:

На схеме мы видим котел, две трубы, расширительный бак и группу радиаторов отопления. Красная труба, по которой горячая вода идет от котла к радиаторам называется- ПРЯМОЙ. А нижняя (синяя) труба по которой более холодная вода возвращяется обратно , так и называется- ОБРАТНОЙ. Зная, что при нагреве все тела расширяются (вода в том числе) в нашу систему вмонтирован расширительный бак. Он выполняет сразу две функции: является запасом воды для подпитки системы и в него уходят излишки воды при расширении от нагрева. Вода в данной системе является теплоносителем и поэтому должна циркулировать от котла к радиаторам и обратно. Заставить ее циркулировать может либо насос, либо, при некоторых условиях, сила земной гравитации. Если с насосом все понятно, то с гравитацией у многих могут возникнуть сложности и вопросы. Им мы посвятили отдельную тему. Для более глубокого понимания процесса обратимся к цифрам. К примеру теплопотери дома составляют 10 квт. Режим работы системы отопления стабильный, то есть система ни разогревается, ни остывает. В доме температура не повышается и не понижается.Это значит, что 10 квт вырабатывает котел и 10 квт рассеивают радиаторы. Из школьного курса физики мы знаем, что на нагрев 1 кг воды на 1 градус нам потребуется 4,19 кдж тепла Если мы будем каждую секунду нагревать 1 кг воды на 1 градус, то нам понадобится мощность

Q=4,19*1(кг)*1(град)/1(сек)=4,19 квт.

Если наш котел имеет мощность 10 квт то он может нагреть в секунду 10/4,2=2,4 килограмма воды на 1 градус или 1 килограмм воды на 2,4 градуса, либо 100 грамм воды (не водки) на 24 градуса. Формула для мощности котла выглядит так:

Qкот=4,19*G*(Tвых-Твх) (квт),

где
G- расход воды через котел кг/сек
Твых- температура воды на выходе из котла (можно Т прямой)
Твх- температура воды на входе в котел (можно Т обратной)
Радиаторы тепло рассеивают и количество теплоты которое они отдают зависит от коэффициента теплоотдачи, площади поверхности радиатора и разности температур между стенкой радиатора и воздухом в комнате.

Формула выглядит так:

Qрад=k*F*(Трад-Твозд),

где
k-коэффициент теплоотдачи. Величина для бытовых радиаторов практически постоянная и равная k=10ватт/(кв метр*град).
F- суммарная площадь радиаторов (в кв. метрах)
Трад-средняя температура стенки радиатора
Твозд- температура воздуха в комнате.
При стабильном режиме работы нашей системы всегда будет выполняться равенство

Qкот=Qрад

Рассмотрим подробнее работу радиаторов с применением рассчетов и цифр.
Допустим суммарная площадь их оребрения равна 20 кв метров,( что приблизительно соответствует 100 ребрам). Наши 10 квт=10000вт эти радиаторы отдадут при разнице температур в

dT=10000/(10*20)=50 градусов

Если температура в комнате равна 20 градусам, то средняя температура поверхности радиатора будет

20+50=70 градусов.

В случае когда наши радиаторы имеют большую площадь, например 25 квадратных метров (где-то 125 ребер) то

dT=10000/(10*25)=40 градусов.

И средняя температура поверхности составит

20+40=60 градусов.

Отсюда вывод: Если хотите сделать низкотемпературную систему отопления не скупитесь на радиаторы. Средняя температура есть среднеарифмитическое между температурами на входе в радиаторы и выходе.

Тср=(Тпрям+Тобр)/2;

Разница же температур между прямой и обраткой тоже немаловажная величина и характеризует циркуляцию воды через радиаторы.

dT=Тпрям-Тобр;

Помним, что

Q=4,19*G*(Тпр-Тобр)=4,19*G*dT

При неизменной мощности увеличение расхода воды через прибор приведет к снижению dT и наоборот при снижении расхода dT увеличится. Если задаться, что dT в нашей системе составляет 10 градусов, то в первом случае когда Тср=70 градусов после несложных вычислений получим Тпр=75 град и Тобр=65 град. Расход воды через котел равен

G=Q/(4,19*dT)=10/(4,19*10)=0,24 кг/сек.

Если мы уменьшим расход воды ровно в два раза, а мощность котла оставим прежней, то разница температур dT возрастет в два раза.

В предыдущем примере мы задавались dT в 10 градусов, таперь при уменьшении расхода она станет dT=20 градусов. При неизменной Тср=70, мы получим Тпр-80 град и Тобр=60 град. Как видим уменьшение расхода воды влечет за собой повышение температуры прямой и снижение температуры обратки. В случаях, когда расход снижается до какой-то критической величины мы можем наблюдать закипание воды в системе. (температура кипения=100 градусов) Так же закипание воды может происходить при переизбытке мощности котла. Явление это крайне нежелательное и очень опасное , поэтому хорошо спроектированная и продуманная система, грамотный подбор оборудования и качественный монтаж это явление исключает.
Как видим из примера температурный режим системы отопления зависит от мощности, которую нужно передать помещению , площади радиаторов и расхода теплоносителя. Объем же теплоносителя залитый в систему при стабильном режиме ее работы не играет никакой роли. Единственное на что влияет объем так это на динамику системы, то есть на время разогрева и остывания .
Чем он больше, тем и время разогрева дольше и тем дольше время остывания, что несомненно в некоторых случаях является плюсом. Осталось рассмотреть работу системы в этиъх режимах.
Вернемся к нашему примеру с 10 квтным котлом и радиаторами в 100 ребер с 20 квадратами площади. Насос задает расход в G=0,24 кг/сек. Емкость системы зададим в 240 литров.
К примеру в дом после долгого отсутствия приехали хозяева и начали топить. Дом за время их отсутствия остыл до 5 градусов, как и вода в системе отопления. Включив насос , мы создадим циркуляцию воды в системе, но пока котел не разожжен температура прямой и обратки будет равна одинакова и равна 5 градусов. После розжига котла и выхода его на мощность в 10 квт картина будет следующая: Температура воды на входе в котел будет 5 градусов, на выходе из котла 15 градусов, температура на входе в радиаторы 15 градусов, а на выходе из них чуть меньше 15.(При таких температурах радиаторы практически ничего не излучают) Все это будет продолжаться 1000 секунд, пока насос не прокачает всю воду через систему и к котлу не придет обратка с температурой в почти 15 градусов.
После этого котел уже будет выдавать 25 градусов, а радиаторы возвращать в котел воду с температурой чуть менее 25 (примерно 23-24 градуса). И так опять 1000 секунд.

В конце концов система прогреется до 75 градусов на выходе, а радиаторы будут возвращать 65 градусов и система перейдет в стабильный режим. Если бы в системе было 120 литров, а не 240, то система прогрелась бы в 2 раза быстрее. В случае, когда котел потушили, а система горячая, начнется процесс остывания. То есть система будет отдавать дому накопленное тепло. Ясно , что чем больше объем теплоносителя тем дольше будет происходить этот процесс. При эксплуатации твердотопливных котлов это позволяет растянуть время между дозагрузками. Чаще всего эту роль на себя берет теплоаккумулятор, которому мы посвятили отдельную тему. Как и различным видам систем отопления.

Функции

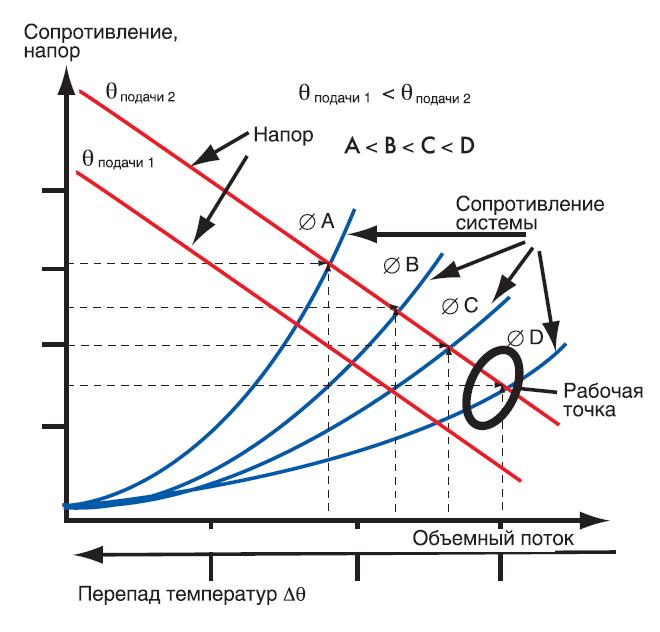

Для начала выясним, зачем создается перепад. Его главная функция – обеспечение циркуляции теплоносителя. Вода всегда будет двигаться из точки с большим давлением в точку, где давление меньше. Чем больше перепад – чем больше скорость.

Полезно: ограничивающим фактором становится растущее с увеличением скорости потока гидравлическое сопротивление.

Кроме того, перепад искусственно создается между циркуляционными врезками горячего водоснабжения в одну нитку (подачу или обратку).

Циркуляция в данном случае выполняет две функции:

  1. Обеспечивает стабильно высокую температуру полотенцесушителей, которые во всех современных домах размыкают собой один из соединенных попарно стояков ГВС.
  2. Гарантирует быстрое поступление горячей воды к смесителю вне зависимости от времени суток и водоразбора по стояку. В старых домах без циркуляционных врезок воду по утрам приходится подолгу сливать до ее нагрева.

Наконец, перепад создается современными приборами учета расхода воды и тепла.

Электронный теплосчетчик.

Как и для чего? Для ответа на этот вопрос нужно отослать читателя к закону Бернулли, согласно которому статическое давление потока обратно пропорционально скорости его движения.

Это дает нам возможность сконструировать прибор, регистрирующий расход воды без использования ненадежных крыльчаток:

  • Пропускаем поток через переход сечения.
  • Регистрируем давления в узкой части счетчика и в основной трубе.

Зная давления и диаметры, при помощи электроники можно рассчитывать в реальном времени скорость потока и расход воды; при использовании же термодатчиков на входе и выходе из контура отопления несложно вычислить количество оставшегося в системе отопления тепла. Заодно по разнице расхода на подающем и обратном трубопроводах рассчитывается потребление горячей воды.

Регулировка

Как отрегулировать напор в элеваторном узле?

Подпорная шайба

Если быть точным, в случае подпорной шайбы требуется не регулировка напора, а периодическая замена шайбы на аналогичнуюиз-за абразивного износа тонкого стального листа в технической воде. Как своими руками заменить шайбу?

Инструкция, в общем, довольно проста:

  1. Все задвижки или вентиля в элеваторе перекрываются.
  2. Открывается по одному сброснику на обратке и подаче для осушения узла.
  3. Раскручиваются болты на фланце.
  4. Вместо старой шайбы устанавливается новая, снабженная парой прокладок – по одной с каждой стороны.

Совет: в отсутствие паронита шайбы вырезаются из старой автомобильной камеры.
Не забудьте вырезать ушко, которое позволит завести шайбу в паз фланца.

  1. Болты стягиваются попарно, крест-накрест. После того, как прокладки прижаты, гайки закручиваются до упора не более чем на пол-оборота за раз. Если поспешить, неравномерное сжатие рано или поздно приведет к тому, что прокладку вырвет давлением с одной стороны фланца.

Система отопления

Перепад между смесью и обраткой штатно регулируется только заменой, завариванием или рассверливанием сопла. Однако иногда возникает необходимость убрать перепад, не останавливая отопления (как правило, при серьезных отклонениях от температурного графика в пик холодов).

Это делается регулировкой входной задвижки на обратном трубопроводе; тем самым мы убираем перепад между прямой и обратной нитками и, соответственно, между смесью и обраткой.

Для регулировки используется нижняя задвижка под номером 1.

  1. Замеряем давление на подаче после входной задвижки.
  2. Переключаем ГВС на подающую нитку.
  3. Вкручиваем манометр в сбросник на обратке.
  4. Полностью закрываем входную обратную задвижку и потом постепенно открываем ее до тех пор, пока перепад не уменьшится от первоначального на 0,2 кгс/см2. Манипуляция с закрытием и последующим открытием задвижки нужна для того, чтобы ее щечки максимально опустились на штоке. Если просто прикрыть задвижку, щечки могут просесть в дальнейшем; цена смехотворной экономии времени – как минимум размороженное подъездное отопление.
  5. Температура обратного трубопровода контролируется с интервалом в сутки. При необходимости ее дальнейшего снижения перепад убирается по 0,2 атмосферы за раз.

Давление в автономном контуре

Непосредственное значение слова «перепад” – изменение уровня, падение. В рамках статьи мы затронем и его. Итак, почему падает давление в системе отопления, если она представляет собой замкнутый контур?

Для начала вспомним: вода практически несжимаема.

Избыточное давление в контуре создается за счет двух факторов:

  • Наличия в системе мембранного расширительного бака с его воздушной подушкой.

Устройство мембранного расширительного бачка.

  • Упругости труб и радиаторов отопления. Их эластичность стремится к нулю, но при значительной площади внутренней поверхности контура этот фактор тоже сказывается на внутреннем давлении.

С практической стороны это означает, что регистрируемое манометром падение давления в системе отопления обычно вызвано крайне незначительным изменением объема контура или уменьшением количества теплоносителя.

А вот возможный список того и другого:

  • При нагреве полипропилен расширяется сильнее, чем вода. При запуске собранной из полипропилена системы отопления давление в ней может незначительно упасть.
  • Многие материалы (в том числе алюминий) достаточно пластичны для того, чтобы при длительном воздействии умеренных давлений менять форму. Алюминиевые радиаторы могут просто-напросто раздуваться со временем.
  • Растворенные в воде газы постепенно покидают контур через воздухоотводчик, влияя на реальный объем воды в нем.
  • Значительный нагрев теплоносителя при заниженном объеме расширительного бака отопления может вызывать срабатывание предохранительного клапана.

Наконец, нельзя исключать и вполне реальные неисправности: незначительные течи по стыкам секций и швам сварки, травящий ниппель расширительного бака и микротрещины в теплообменнике котла.

На фото – межсекционная течь на чугунном радиаторе. Зачастую ее можно заметить лишь по следам ржавчины.

Надеемся, что нам удалось ответить на накопившиеся у читателя вопросы. Прикрепленное к статье видео, как обычно, предложит его вниманию дополнительные тематические материалы. Успехов!

Понравилась статья? Подписывайтесь на наш канал Яндекс. Дзен
Владимир БОНКО Опубликовано: 03.07.2015

где проходят, разница температур между ними, давление на радиаторах

От того, насколько эффективно налажена работа системы отопления в доме, будет зависеть комфорт семьи в зимний период. Если батареи нагреваются плохо, необходимо устранить неисправность, а для этого важно знать, как устроено отопление в целом.

Водяной обогрев пространства представляет собой источник тепла и теплоноситель, который разносится по батареям. Подача и обратка присутствует в одно- и двухтрубной системах. Во второй, чёткого распределения нет, трубу условно принято делить пополам.

Особенности подачи в системе отопления

Подача тепла идёт сразу от котла, жидкость при этом разносится по батареям от основного элемента — котла (или же центральной системы). Она характерна для однотрубной системы. Если её усовершенствовать, то возможна врезка труб ещё и на обратку.

Фото 1. Схема отопления для частного двухэтажного дома с указанием труб подачи и обратки.

Где проходит обратка

Если говорить кратко, то схема обогрева состоит из нескольких важных элементов: отопительный котёл, батареи и расширительный бак. Чтобы тепло поступало по радиаторам, необходим теплоноситель: вода или антифриз. При грамотном построении схемы, теплоноситель нагревается в котле, поднимается по трубам, увеличивая свой объём, а все излишки при этом попадают в расширительный бак.

Исходя из того, что батареи наполнены жидкостью, горячая вода вытесняет холодную, та, в свою очередь, попадает еще раз в котёл для последующего нагрева. Постепенно градус воды увеличивается и достигает нужной температуры. Циркуляция теплоносителя при этом может быть естественной или гравитационной, осуществляемой при помощи насосов.

Исходя из этого, обраткой можно считать теплоноситель, который прошёл весь контур, отдавая тепло, и уже охлаждённый снова попал в котёл для последующего нагрева.

Отличия между ними

Разница между описанными понятиями состоит в следующем:

  • Подача представляет собой теплоноситель, который идёт по радиаторам от источника тепла.
  • Обратка — жидкость, которая прошла всю схему, и остыв снова попала к источнику тепла для последующего нагрева. Следовательно, происходит на выходе.
  • Отличие в температуре: обратка холоднее.
  • Отличие в установке. Водовод, который прикреплён к верхней части батареи, является подачей. То, что крепится к низу — обратка.

Важно! Необходимо соблюдать некоторые советы. Вся система должна быть полностью заполнена водой или антифризом. Поддерживать скорость движения жидкости, её циркуляцию и давление не менее важно.

Разница температур на радиаторах

Разница температур должна составлять 30 °C. При этом на ощупь батареи будут примерно одинаковыми. Важно следить, чтобы перепад этих значений не был слишком большим.

Фото 2. Схема отопления для 6 радиаторов: указаны изменения температуры подачи и обратки на каждом из них.

Полезное видео

В видео рассматривается вопрос: где лучше поставить циркуляционный насос, на подаче или обратке?

Итоги сравнения

Подводя итоги, становится понятно, что однотрубная система разводки с обраткой имеет наибольшую перспективу, особенно для многоэтажных домов. Простота монтажа, низкая стоимость и небольшое количество коммуникаций всё-таки имеют преимущество перед двухтрубной с подачей.

Однако не стоит забывать, что с помощью двухтрубной схемы, возможно регулировать температуру нагрева для каждого прибора по отдельности.

Вопросы по ЖКХ — Какая должна быть средняя температура радиаторов при уличной температуре -20 градусов?

Уважаемая Анна!

Первое.
Основным фактором, характеризующим качество отопления, является не температура батарей, а температура воздуха в комнатах, которая должна быть:
— оптимальная — 20-22 гр.С;
— предельно допустимая — не ниже 18 гр.С (в угловых комнатах – не ниже 20 гр.С).
Если у Вас в квартире тепло, зачем Вам измерять температуру батарей? – пусть этим при необходимости занимаются специалисты ЖКХ, выполняющие ремонт, наладку и регулировку системы отопления.

Второе – это конкретный ответ на Ваш вопрос о температуре батарей.
Температура батарей системы отопления должна быть не ниже указанной в температурном графике, утвержденном администрацией города.

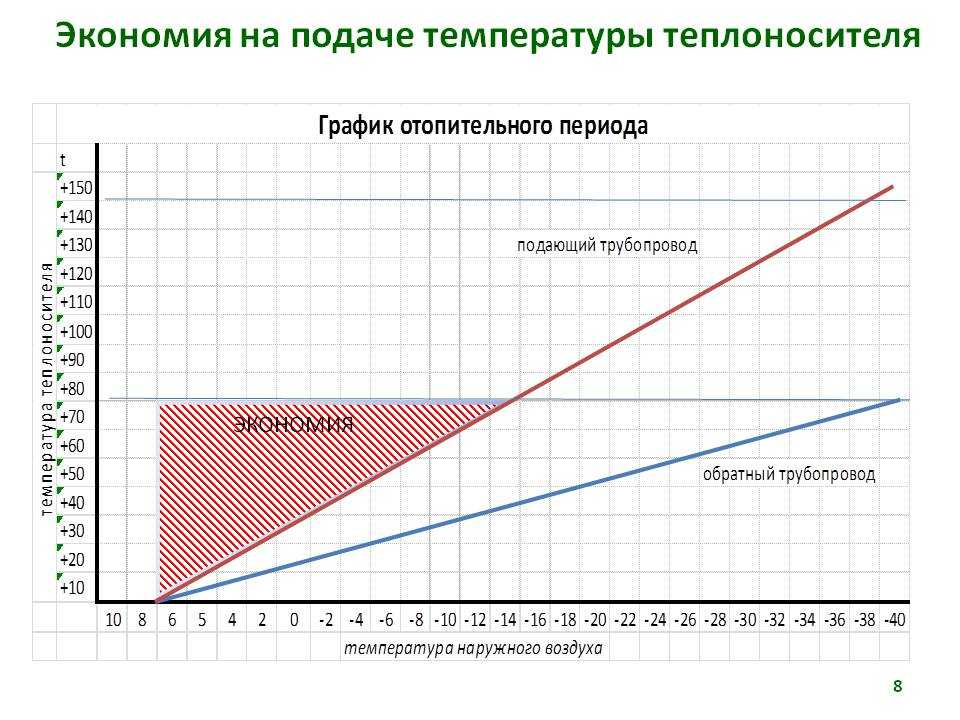

Что такое – температурный график? Это таблица, в которой указано, какая температура воды на входе и выходе системы отопления должна поддерживаться в зависимости от фактической температуры наружного воздуха с учетом конкретных местных условий. Эти графики разрабатываются специалистами исходя из требования, чтобы в холодный период года в жилых комнатах поддерживалась оптимальная температура, равная 20 – 22 гр. С, за которую мы и платим свои кровные денежки. При разработке графика учитываются многие технические и климатические факторы применительно к конкретным условиям Вашего города (конкретной системы отопления, состояния ТЭЦ, котельной и др. и т.п.).

Далее, как пример, приведены некоторые цифры из типового температурного графика отопления после теплового пункта жилого дома для однотрубной системы отопления для городов с расчетной температурой наружного воздуха — 15 гр.С (Москва, Воронеж, Орел и др.) при расчетном (проектном) перепаде температуры воды 105/70°С:

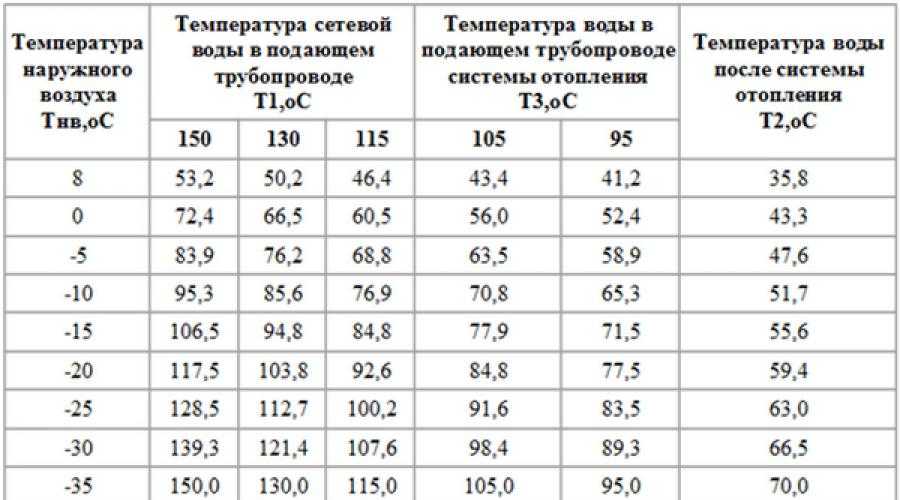

факт. Т наружного воздуха Т прямой воды, гр.С Т обратной воды, гр.С
+ 5 гр.С 50 40
0 гр.С 65 48
— 5 гр.С 79 56
— 10 гр.С 92 63
— 15 гр.С 105 70
— 20 гр.С 105 70

ОБРАТИТЕ ВНИМАНИЕ: указаны температуры на входе и на выходе системы отопления вашего дома, т. е на первом этаже. В каждой квартире из 8-ми квартирах 4-х этажного дома, находящихся на восходящем и нисходящем стояках отопления, будет срабатываться на батарее в среднем (105 – 70) : 8 = 4,4 гр.С. Но эта цифра средняя – как средняя температура больных в больнице. Вследствие разрегулировки системы отопления практически эта цифра может колебаться от 2 до 5 гр.С.
Путем несложных арифметических действий мы увидим, что при Т на улице 20 гр.С на входе в батарею 2-го этажа должна быть температура (105 – 4) = 101 гр.С (осторожно – НЕ ОБОЖГИТЕСЬ!), а на выходе (101 – 4) = 97 гр.С.

Если фактические температуры батарей в Вашей квартире ниже указанных в температурном графике, это свидетельствует о явном «недотопе» в котельной (на ТЭЦ) и/или недостаточном расходе воды в системе отопления! Зачем им жечь много топлива – это им невыгодно!
Запросите температурный график в домоуправляющей компании или в администрации города и контролируйте, выполняет ли его теплоснабжающая организация и УК. В своих требованиях ссылайтесь на след. документы:
— на Федеральный Закон Российской федерации «О теплоснабжении» от 27 июля 2010 г. № 190-ФЗ: ст. 6, часть 1, п. 6; ст. 23, часть 3, п. 7; ст. 20, часть 5; ст. 29, часть 3.
— на «Правила и нормы технической эксплуатации жилого фонда» (утв. Пост. Госстроя РФ от 27.09.2003 № 170), пункты 5.2.1, 5.2.3 и приложение 11.

Удачи Вам! И горячих батарей!
